Page 141 of 244
IX
INFORMAŢII PRACTICE
139
Schimbarea luminilor de poziţie (3)
)
Deşurubaţi capacul H
.
)
Decuplaţi conectorul.
)
Rotiţi dulia 90 o şi îndepărtaţi-o.
)
Scoateţi becul şi înlocuiţi-l.
Pentru remontare, efectuaţi aceste ope-
raţii în sens invers.
)
Deşurubaţi capacul F
.
)
Decuplaţi conectorul .
)
Rotiţi becul G
spre stânga şi înde-
părtaţi-l.
Pentru remontare efectuaţi aceste ope-
raţii în sens invers.
Schimbarea luminilor de întâlnire (2)
Schimbarea luminilor de drum (4)
)
Deşurubaţi capacul J
.
)
Decuplaţi conectorul.
)
Îndepărtaţi arcul K
pentru a debloca
becul şi îndepărtaţi-l.
Pentru remontare, efectuaţi aceste ope-
raţii în sens invers.
Page 142 of 244
IX
INFORMAŢII PRACTICE
140
Schimbarea semnalizatoarelor
laterale integrate
Schimbarea farurilor de ceaţă (5)
)
Împingeţi semnalizatorul A
în spate
şi scoateţi-l.
)
Desprindeţi semnalizatorul.
)
Decuplaţi conectorul semnalizato-
rului şi înlocuiţi-l.
Pentru remontare, efectuaţi aceste ope-
raţii în sens invers.
Pentru a vă procura semnalizatoare
laterale, contactaţi reţeaua CITROËN
sau un service autorizat.
)
Bracaţi roata până la punctul maxim
înspre exterior, pentru a avea un ac-
ces uşor la trapa A
situată în pasa-
jul roţii.
)
Cu ajutorul unei şurubelniţe, scoa-
teţi cele patru clame B
situate în pa-
sajul roţii.
Page 143 of 244
IX
INFORMAŢII PRACTICE
141
)

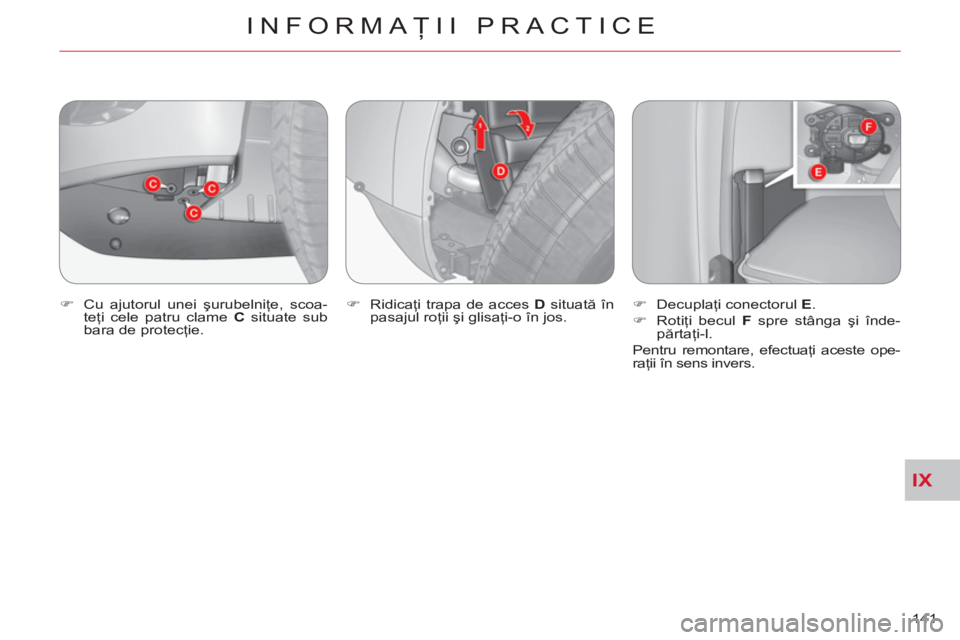

Cu ajutorul unei şurubelniţe, scoa-
teţi cele patru clame C
situate sub
bara de protecţie.
)
Ridicaţi trapa de acces D
situată în
pasajul roţii şi glisaţi-o în jos.
)
Decuplaţi conectorul E
.
)
Rotiţi becul F
spre stânga şi înde-
părtaţi-l.
Pentru remontare, efectuaţi aceste ope-
raţii în sens invers.
Page 144 of 244
IX
INFORMAŢII PRACTICE
142

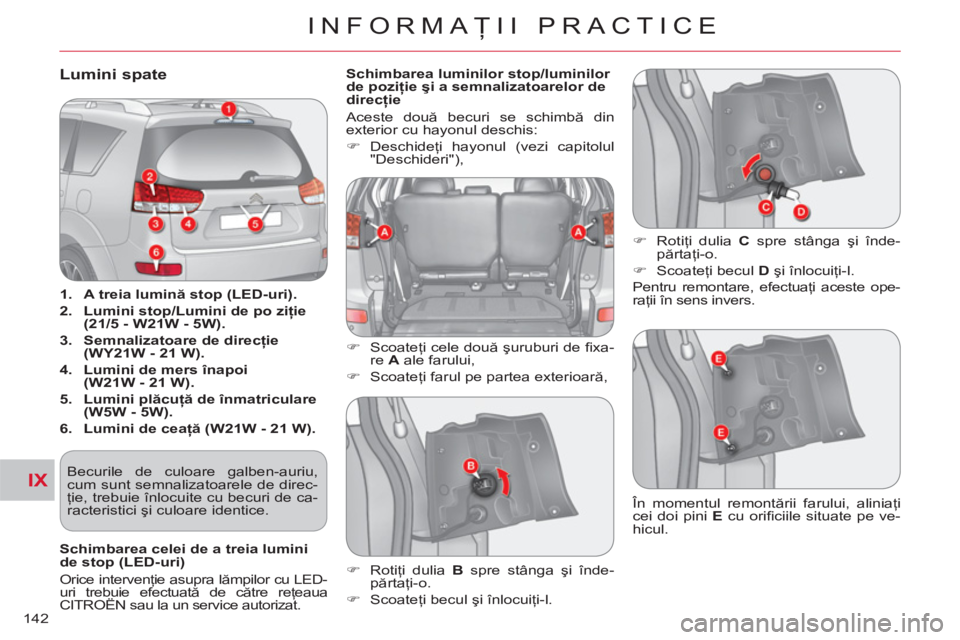

Lumini spate
1.
A treia lumină stop (LED-uri).
2.
Lumini stop/Lumini de po
ziţie
(21/5 - W21W - 5W).
3.
Semnalizatoare de direcţie
(WY21W - 21 W).
4.
Lumini de mers înapoi
(W21W - 21 W).
5.
Lumini plăcuţă de înmatriculare
(W5W - 5W).
6.
Lumini de ceaţă
(W21W - 21 W).
Schimbarea luminilor stop/luminilor
de poziţie şi a semnalizatoarelor de
direcţie
Aceste două becuri se schimbă din
exterior cu hayonul deschis:
)
Deschideţi hayonul (vezi capitolul
"Deschideri"),
)
Scoateţi cele două şuruburi de fi xa-
re A
ale farului,
)
Scoateţi farul pe partea exterioară,
)
Rotiţi dulia C
spre stânga şi înde-
părtaţi-o.
)
Scoateţi becul D
şi înlocuiţi-l.
Pentru remontare, efectuaţi aceste ope-
raţii în sens invers.
)
Rotiţi dulia B
spre stânga şi înde-
părtaţi-o.
)
Scoateţi becul şi înlocuiţi-l. În momentul remontării farului, aliniaţi
cei doi pini E
cu orifi ciile situate pe ve-
hicul. Becurile de culoare galben-auriu,
cum sunt semnalizatoarele de direc-
ţie, trebuie înlocuite cu becuri de ca-
racteristici şi culoare identice.
Schimbarea celei de a treia lumini
de stop (LED-uri)
Orice intervenţie asupra lămpilor cu LED-
uri trebuie efectuată de către reţeaua
CITROËN sau la un service autorizat.
Page 145 of 244
IX
INFORMAŢII PRACTICE
143

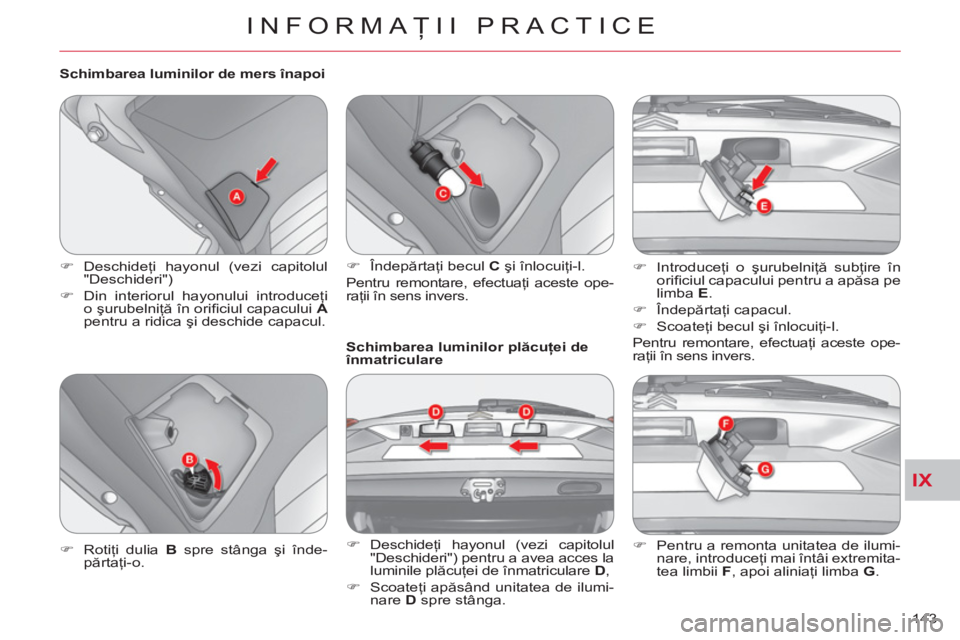

Schimbarea luminilor de mers înapoi
)
Deschideţi hayonul (vezi capitolul
"Deschideri")
)
Din interiorul hayonului introduceţi
o şurubelniţă în orifi ciul capacului A
pentru a ridica şi deschide capacul.
Schimbarea luminilor plăcuţei de
înmatriculare
)
Deschideţi hayonul (vezi capitolul
"Deschideri") pentru a avea acces la
luminile plăcuţei de înmatriculare D
,
)
Scoateţi apăsând unitatea de ilumi-
nare D
spre stânga.
)
Rotiţi dulia B
spre stânga şi înde-
părtaţi-o.
)
Îndepărtaţi becul C
şi înlocuiţi-l.
Pentru remontare, efectuaţi aceste ope-
raţii în sens invers.
)
Introduceţi o şurubelniţă subţ
ire în
orifi ciul capacului pentru a apăsa pe
limba E
.
)
Îndepărtaţi capacul.
)
Scoateţi becul şi înlocuiţi-l.
Pentru remontare, efectuaţi aceste ope-
raţii în sens invers.
)
Pentru a remonta unitatea de ilumi-
nare, introduceţi mai întâi extremita-
tea limbii F
, apoi aliniaţi limba G
.
Page 146 of 244
IX
INFORMAŢII PRACTICE
144

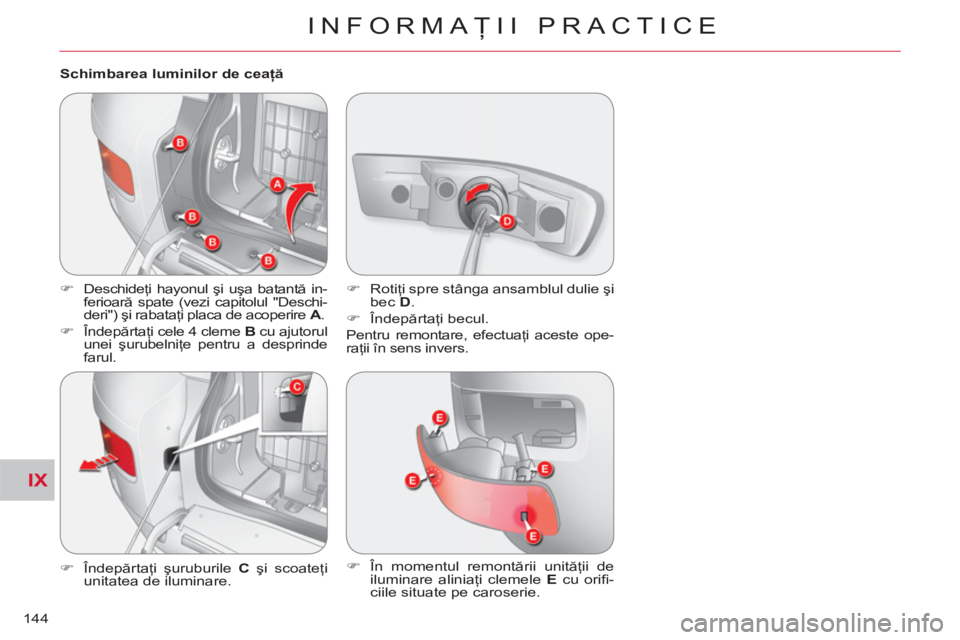

Schimbarea luminilor de ceaţă
)
Deschideţi hayonul şi uşa batantă in-
ferioară spate (vezi capitolul "Deschi-
deri") şi rabataţi placa de acoperire A
.
)
Îndepărtaţi cele 4 cleme B
cu ajutorul
unei şurubelniţe pentru a desprinde
farul.
)
Îndepărtaţi şuruburile C
şi scoateţi
unitatea de iluminare.
)
Rotiţi spre stânga ansamblul dulie şi
bec D
.
)
Îndepărtaţi becul.
Pentru remontare, efectuaţi aceste ope-
raţii în sens invers.
)
În momentul remontării unităţii de
iluminare aliniaţi clemele E
cu orifi -
ciile situate pe caroserie.
Page 147 of 244
IX
INFORMAŢII PRACTICE
145

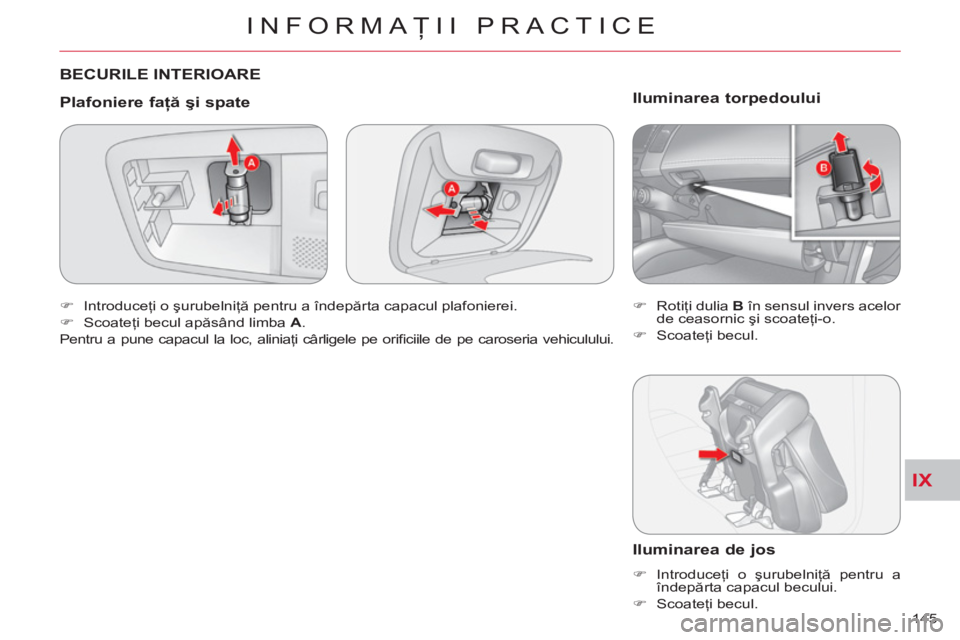

BECURILE INTERIOARE
Plafoniere faţă şi spate
)
Introduceţi o şurubelniţă pentru a îndepărta capacul plafonierei.
)
Scoateţi becul apăsând limba A
.
Pentru a pune capacul la loc, aliniaţi cârligele pe orifi ciile de pe caroseria vehiculului.
Iluminarea torpedoului
)
Rotiţi dulia B
în sensul invers acelor
de ceasornic şi scoateţi-o.
)
Scoateţi becul.
Iluminarea de jos
)
Introduceţi o şurubelniţă pentru a
îndepărta capacul becului.
)
Scoateţi becul.
Page 148 of 244
IX
!
INFORMAŢII PRACTICE
146

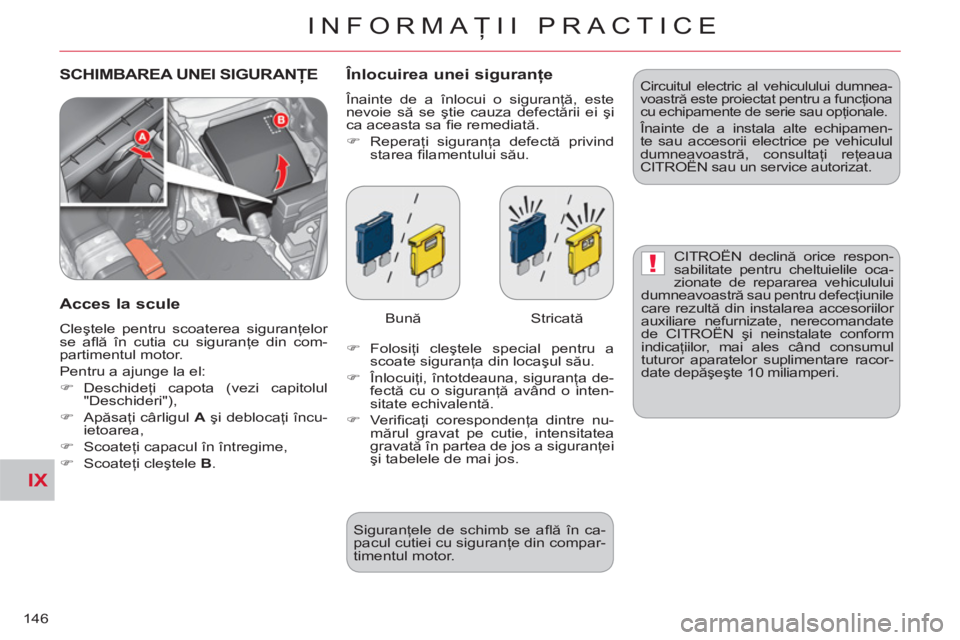

SCHIMBAREA UNEI SIGURANŢE
Page 149 of 244
IX
INFORMAŢII PRACTICE
147

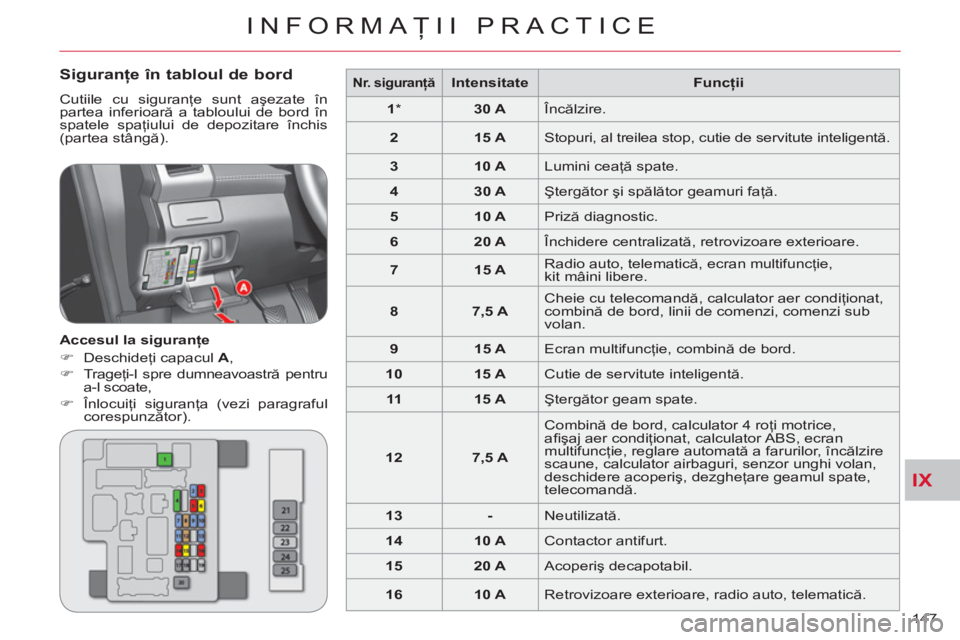

Siguranţe în tabloul de bord
Cutiile cu siguranţe sunt aşezate în
partea inferioară a tabloului de bord în
spatele spaţiului de depozitare închis
(partea stângă).
Accesul la siguranţe
)
Deschideţi capacul A
,
)
Trageţi-l spre dumneavoastră pentru
a-l scoate,
)
Înlocuiţi siguranţa (vezi paragraful
corespunzător).
Nr. siguranţă
Intensitate
Funcţii
1
*
30 A
Încălzire.
2
15 A
Stopuri, al treilea stop, cutie de servitute inteligentă.
3
10 A
Lumini ceaţă spate.
4
30 A
Ştergător şi spălător geamuri faţă.
5
10 A
Priză diagnostic.
6
20 A
Închidere centralizată, retrovizoare exterioare.
7
15 A
Radio auto, telematică, ecran multifuncţie,
kit mâini libere.
8
7,5 A
Cheie cu telecomandă, calculator aer condiţionat,
combină de bord, linii de comenzi, comenzi sub
volan.
9
15 A
Ecran multifuncţie, combină de bord.
10
15 A
Cutie de servitute inteligentă.
11
15 A
Ştergător geam spate.
12
7,5 A
Combină de bord, calculator 4 roţi motrice,
afi şaj aer condiţionat, calculator ABS, ecran
multifuncţie, reglare automată a farurilor, încălzire
scaune, calculator airbaguri, senzor unghi volan,
deschidere acoperiş, dezgheţare geamul spate,
telecomandă.
13
-
Neutilizată.
14
10 A
Contactor antifurt.
15
20 A
Acoperiş decapotabil.
16
10 A
Retrovizoare exterioare, radio auto, telematică.
Page 150 of 244
IX
!
INFORMAŢII PRACTICE
148

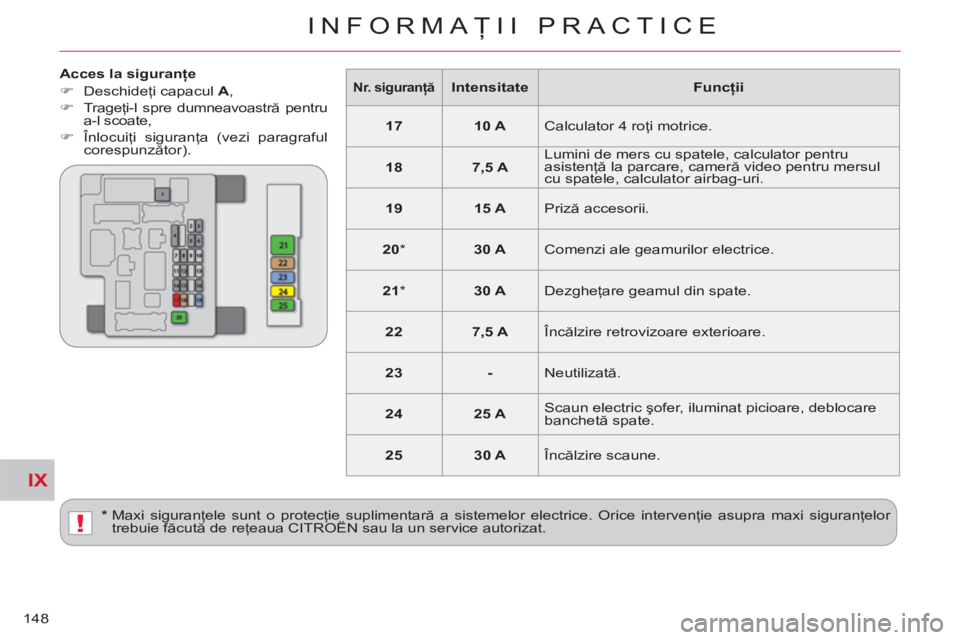

Acces la siguranţe
)
Deschideţi capacul A
,
)
Trageţi-l spre dumneavoastră pentru
a-l scoate,
)
Înlocuiţi siguranţa (vezi paragraful
corespunzător).
*
Maxi siguranţele sunt o protecţie suplimentară a sistemelor electrice. Orice intervenţie asupra maxi siguranţelor
trebuie făcută de reţeaua CITROËN sau la un service autorizat.
Nr. siguranţă
Intensitate
Funcţii
17
10 A
Calculator 4 roţi motrice.
18
7,5 A
Lumini de mers cu spatele, calculator pentru
asistenţă la parcare, cameră video pentru mersul
cu spatele, calculator airbag-uri.
19
15 A
Priză accesorii.
20
*
30 A
Comenzi ale geamurilor electrice.
21
*
30 A
Dezgheţare geamul din spate.
22
7,5 A
Încălzire retrovizoare exterioare.
23
-
Neutilizată.
24
25 A
Scaun electric şofer, iluminat picioare, deblocare
banchetă spate.
25
30 A
Încălzire scaune.
