CITROEN C-CROSSER 2012 Manual do condutor (in Portuguese)
Manufacturer: CITROEN, Model Year: 2012, Model line: C-CROSSER, Model: CITROEN C-CROSSER 2012Pages: 244, PDF Size: 7.55 MB
Page 141 of 244
IX
INFORMAÇÕES PRÁTICAS
139

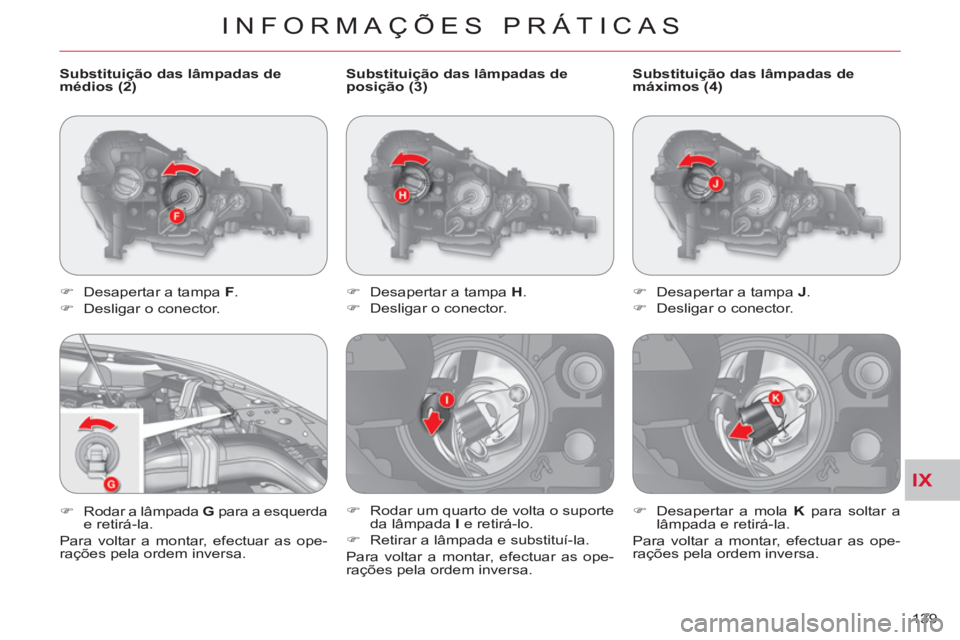

Substituição das lâmpadas de
posição (3)
)
Desapertar a tampa H
.
)
Desligar o conector.
)
Rodar um quarto de volta o suporte
da lâmpada I
e retirá-lo.
)
Retirar a lâmpada e substituí-la.
Para voltar a montar, efectuar as ope-
rações pela ordem inversa.
)
Desapertar a tampa F
.
)
Desligar o conector.
)
Rodar a lâmpada G
para a esquerda
e retirá-la.
Para voltar a montar, efectuar as ope-
rações pela ordem inversa.
Substituição das lâmpadas de
médios (2)
Substituição das lâmpadas de
máximos (4)
)
Desapertar a tampa J
.
)
Desligar o conector.
)
Desapertar a mola K
para soltar a
lâmpada e retirá-la.
Para voltar a montar, efectuar as ope-
rações pela ordem inversa.
Page 142 of 244
IX
INFORMAÇÕES PRÁTICAS
140

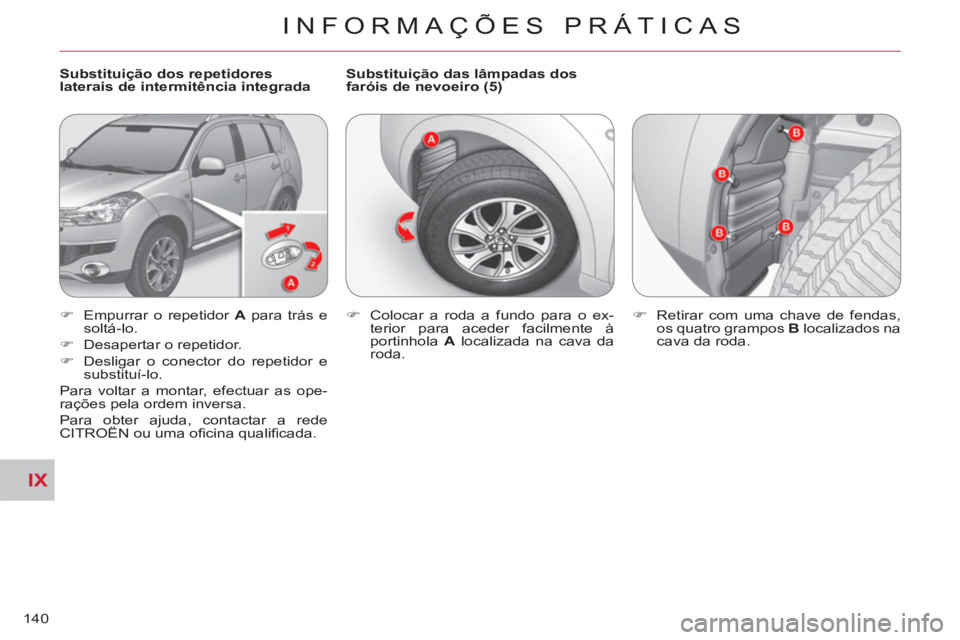

Substituição dos repetidores
laterais de intermitência integrada
Substituição das lâmpadas dos
faróis de nevoeiro (5)
)
Empurrar o repetidor A
para trás e
soltá-lo.
)
Desapertar o repetidor.
)
Desligar o conector do repetidor e
substituí-lo.
Para voltar a montar, efectuar as ope-
rações pela ordem inversa.
Para obter ajuda, contactar a rede
CITROËN ou uma ofi cina qualifi cada.
)
Colocar a roda a fundo para o ex-
terior para aceder facilmente à
portinhola A
localizada na cava da
roda.
)
Retirar com uma chave de fendas,
os quatro grampos B
localizados na
cava da roda.
Page 143 of 244
IX
INFORMAÇÕES PRÁTICAS
141
)

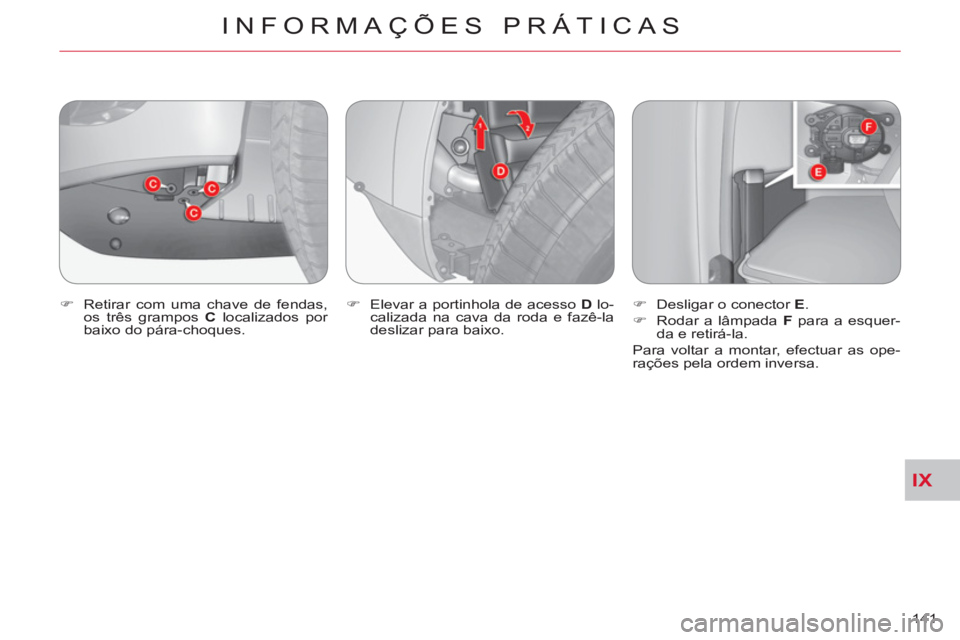

Retirar com uma chave de fendas,
os três grampos C
localizados por
baixo do pára-choques.
)
Elevar a portinhola de acesso D
lo-
calizada na cava da roda e fazê-la
deslizar para baixo.
)
Desligar o conector E
.
)
Rodar a lâmpada F
para a esquer-
da e retirá-la.
Para voltar a montar, efectuar as ope-
rações pela ordem inversa.
Page 144 of 244
IX
INFORMAÇÕES PRÁTICAS
142

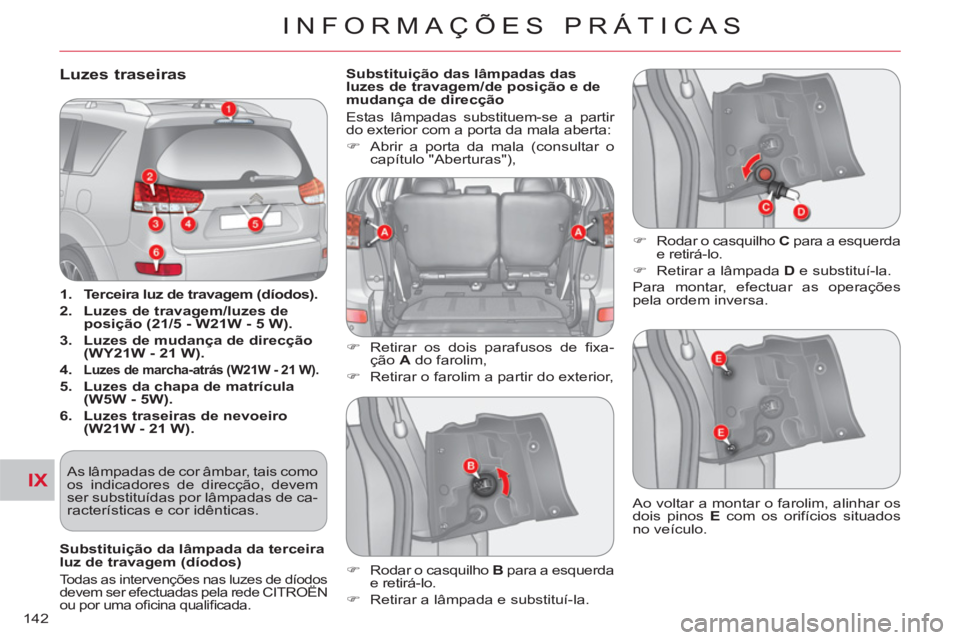

Luzes traseiras
1.
Terceira luz de travagem (díodos).
2.
Luzes de travagem/luzes de
posição (21/5 - W21W - 5 W).
3.
Luzes de mudança de direcção
(WY21W - 21 W).
4.
Luzes de marcha-atrás (W21W - 21 W).
5.
Luzes da chapa de matrícula
(W5W - 5W).
6.
Luzes traseiras de nevoeiro
(W21W - 21 W).
Substituição das lâmpadas das
luzes de travagem/de posição e de
mudança de direcção
Estas lâmpadas substituem-se a partir
do exterior com a porta da mala aberta:
)
Abrir a porta da mala (consultar o
capítulo "Aberturas"),
)
Retirar os dois parafusos de fi xa-
ção A
do farolim,
)
Retirar o farolim a partir do exterior,
)
Rodar o casquilho C
para a esquerda
e retirá-lo.
)
Retirar a lâmpada D
e substituí-la.
Para montar, efectuar as operações
pela ordem inversa.
)
Rodar o casquilho B
para a esquerda
e retirá-lo.
)
Retirar a lâmpada e substituí-la. Ao voltar a montar o farolim, alinhar os
dois pinos E
com os orifícios situados
no veículo. As lâmpadas de cor âmbar, tais como
os indicadores de direcção, devem
ser substituídas por lâmpadas de ca-
racterísticas e cor idênticas.
Substituição da lâmpada da terceira
luz de travagem (díodos)
Todas as intervenções nas luzes de díodos
devem ser efectuadas pela rede CITROËN
ou por uma ofi cina qualifi cada.
Page 145 of 244
IX
INFORMAÇÕES PRÁTICAS
143

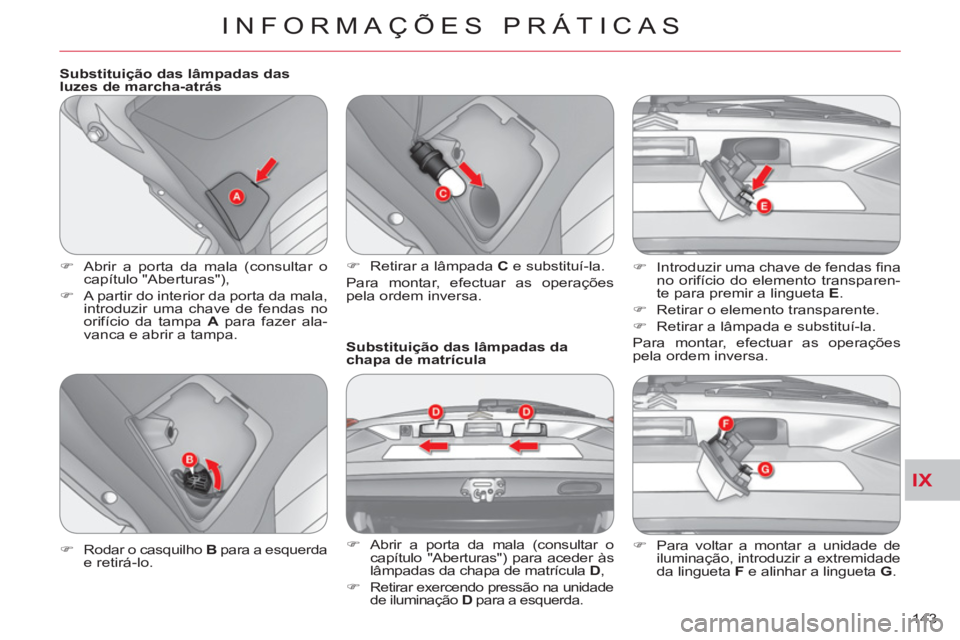

Substituição das lâmpadas das
luzes de marcha-atrás
)
Abrir a porta da mala (consultar o
capítulo "Aberturas"),
)
A partir do interior da porta da mala,
introduzir uma chave de fendas no
orifício da tampa A
para fazer ala-
vanca e abrir a tampa.
Substituição das lâmpadas da
chapa de matrícula
)
Abrir a porta da mala (consultar o
capítulo "Aberturas") para aceder às
lâmpadas da chapa de matrícula D
,
)
Retirar exercendo pressão na unidade
de iluminação D
para a esquerda.
)
Rodar o casquilho B
para a esquerda
e retirá-lo.
)
Retirar a lâmpada C
e substituí-la.
Para montar, efectuar as operações
pela ordem inversa.
)
Introduzir uma chave de fendas fi na
no orifício do elemento transparen-
te para premir a lingueta E
.
)
Retirar o elemento transparente.
)
Retirar a lâmpada e substituí-la.
Para montar, efectuar as operações
pela ordem inversa.
)
Para voltar a montar a unidade de
iluminação, introduzir a extremidade
da lingueta F
e alinhar a lingueta G
.
Page 146 of 244
IX
INFORMAÇÕES PRÁTICAS
144

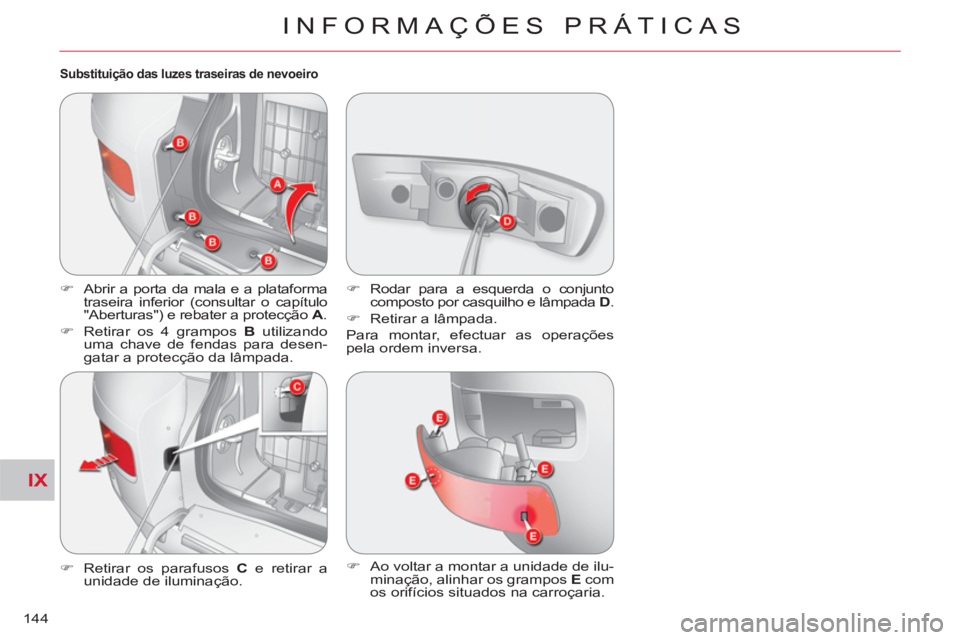

Substituição das luzes traseiras de nevoeiro
)
Abrir a porta da mala e a plataforma
traseira inferior (consultar o capítulo
"Aberturas") e rebater a protecção A
.
)
Retirar os 4 grampos B
utilizando
uma chave de fendas para desen-
gatar a protecção da lâmpada.
)
Retirar os parafusos C
e retirar a
unidade de iluminação.
)
Rodar para a esquerda o conjunto
composto por casquilho e lâmpada D
.
)
Retirar a lâmpada.
Para montar, efectuar as operações
pela ordem inversa.
)
Ao voltar a montar a unidade de ilu-
minação, alinhar os grampos E
com
os orifícios situados na carroçaria.
Page 147 of 244
IX
INFORMAÇÕES PRÁTICAS
145

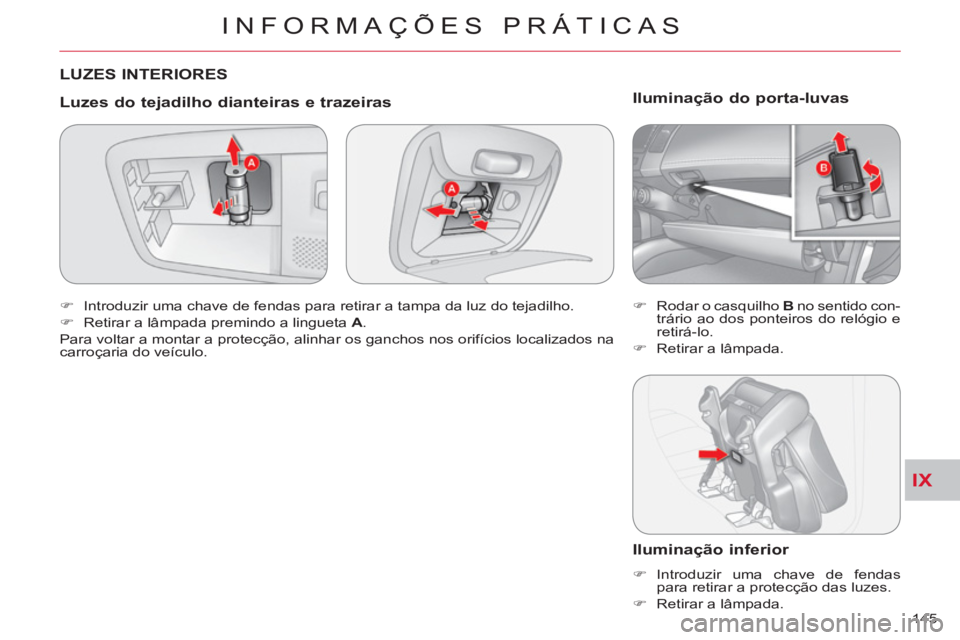

LUZES INTERIORES
Luzes do tejadilho dianteiras e trazeiras
)
Introduzir uma chave de fendas para retirar a tampa da luz do tejadilho.
)
Retirar a lâmpada premindo a lingueta A
.
Para voltar a montar a protecção, alinhar os ganchos nos orifícios localizados na
carroçaria do veículo.
Iluminação do porta-luvas
)
Rodar o casquilho B
no sentido con-
trário ao dos ponteiros do relógio e
retirá-lo.
)
Retirar a lâmpada.
Iluminação inferior
)
Introduzir uma chave de fendas
para retirar a protecção das luzes.
)
Retirar a lâmpada.
Page 148 of 244
IX
!
INFORMAÇÕES PRÁTICAS
146

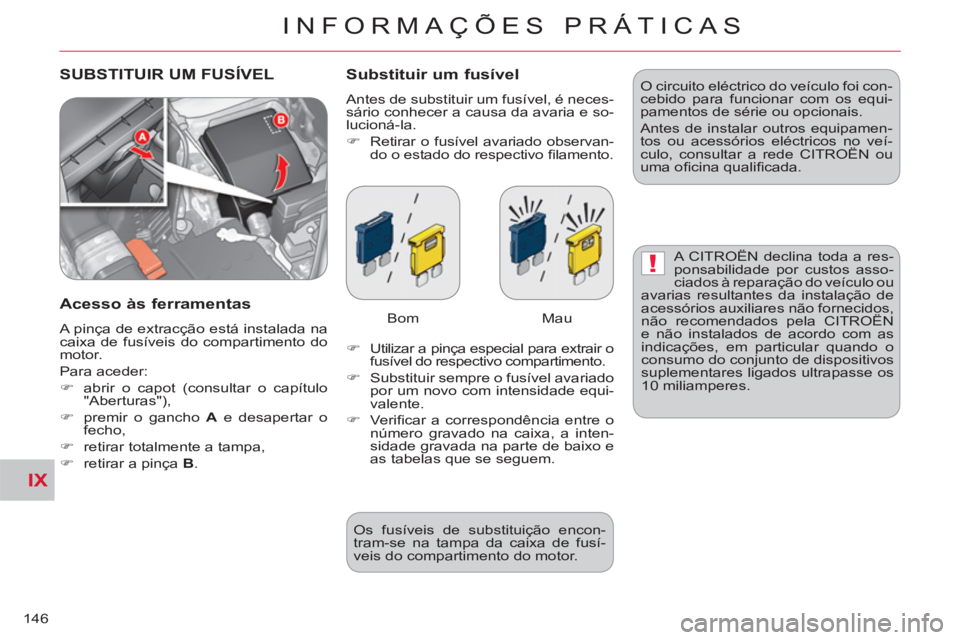

SUBSTITUIR UM FUSÍVEL Substituir um fusível
Antes de substituir um fusível, é neces-
sário conhecer a causa da avaria e so-
lucioná-la.
)
Retirar o fusível avariado observan-
do o estado do respectivo fi lamento.
Acesso às ferramentas
A pinça de extracção está instalada na
caixa de fusíveis do compartimento do
motor.
Para aceder:
)
abrir o capot (consultar o capítulo
"Aberturas"),
)
premir o gancho A
e desapertar o
fecho,
)
retirar totalmente a tampa,
)
retirar a pinça B
.
Bom Mau
)
Utilizar a pinça especial para extrair o
fusível do respectivo compartimento.
)
Substituir sempre o fusível avariado
por um novo com intensidade equi-
valente.
)
Ve r ifi car a correspondência entre o
número gravado na caixa, a inten-
sidade gravada na parte de baixo e
as tabelas que se seguem.
Os fusíveis de substituição encon-
tram-se na tampa da caixa de fusí-
veis do compartimento do motor. O circuito eléctrico do veículo foi con-
cebido para funcionar com os equi-
pamentos de série ou opcionais.
Antes de instalar outros equipamen-
tos ou acessórios eléctricos no veí-
culo, consultar a rede CITROËN ou
uma ofi cina qualifi cada.
A CITROËN declina toda a res-
ponsabilidade por custos asso-
ciados à reparação do veículo ou
avarias resultantes da instalação de
acessórios auxiliares não fornecidos,
não recomendados pela CITROËN
e não instalados de acordo com as
indicações, em particular quando o
consumo do conjunto de dispositivos
suplementares ligados ultrapasse os
10 miliamperes.
Page 149 of 244
IX
INFORMAÇÕES PRÁTICAS
147

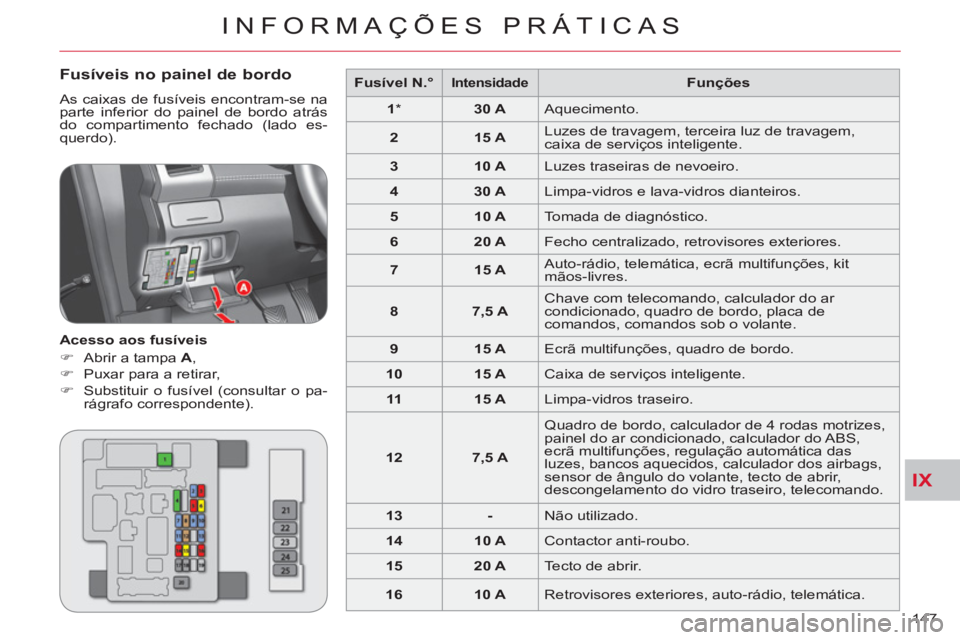

Fusíveis no painel de bordo
As caixas de fusíveis encontram-se na
parte inferior do painel de bordo atrás
do compartimento fechado (lado es-
querdo).
Acesso aos fusíveis
)
Abrir a tampa A
,
)
Puxar para a retirar,
)
Substituir o fusível (consultar o pa-
rágrafo correspondente).
Fusível N.°
Intensidade
Funções
1
*
30 A
Aquecimento.
2
15 A
Luzes de travagem, terceira luz de travagem,
caixa de serviços inteligente.
3
10 A
Luzes traseiras de nevoeiro.
4
30 A
Limpa-vidros e lava-vidros dianteiros.
5
10 A
Tomada de diagnóstico.
6
20 A
Fecho centralizado, retrovisores exteriores.
7
15 A
Auto-rádio, telemática, ecrã multifunções, kit
mãos-livres.
8
7,5 A
Chave com telecomando, calculador do ar
condicionado, quadro de bordo, placa de
comandos, comandos sob o volante.
9
15 A
Ecrã multifunções, quadro de bordo.
10
15 A
Caixa de serviços inteligente.
11
15 A
Limpa-vidros traseiro.
12
7,5 A
Quadro de bordo, calculador de 4 rodas motrizes,
painel do ar condicionado, calculador do ABS,
ecrã multifunções, regulação automática das
luzes, bancos aquecidos, calculador dos airbags,
sensor de ângulo do volante, tecto de abrir,
descongelamento do vidro traseiro, telecomando.
13
-
Não utilizado.
14
10 A
Contactor anti-roubo.
15
20 A
Tecto de abrir.
16
10 A
Retrovisores exteriores, auto-rádio, telemática.
Page 150 of 244
IX
!
INFORMAÇÕES PRÁTICAS
148

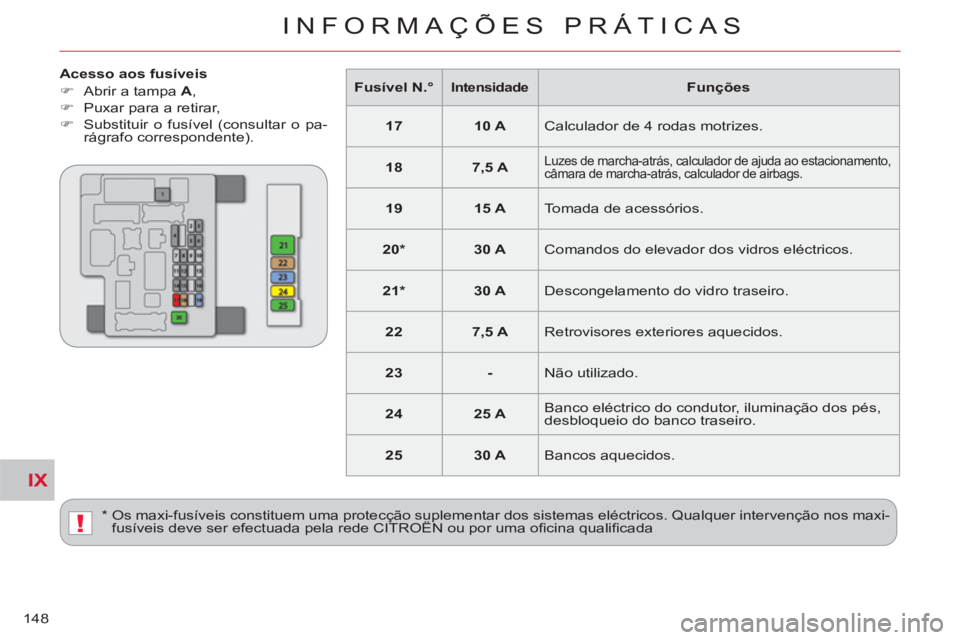

Acesso aos fusíveis
)
Abrir a tampa A
,
)
Puxar para a retirar,
)
Substituir o fusível (consultar o pa-
rágrafo correspondente).
* Os maxi-fusíveis constituem uma protecção suplementar dos sistemas eléctricos. Qualquer intervenção nos maxi-
fusíveis deve ser efectuada pela rede CITROËN ou por uma ofi cina qualifi cada
Fusível N.°
Intensidade
Funções
17
10 A
Calculador de 4 rodas motrizes.
18
7,5 A
Luzes de marcha-atrás, calculador de ajuda ao estacionamento,
câmara de marcha-atrás, calculador de airbags.
19
15 A
Tomada de acessórios.
20*
30 A
Comandos do elevador dos vidros eléctricos.
21*
30 A
Descongelamento do vidro traseiro.
22
7,5 A
Retrovisores exteriores aquecidos.
23
-
Não utilizado.
24
25 A
Banco eléctrico do condutor, iluminação dos pés,
desbloqueio do banco traseiro.
25
30 A
Bancos aquecidos.
