CITROEN C-CROSSER 2012 Manual do condutor (in Portuguese)
Manufacturer: CITROEN, Model Year: 2012, Model line: C-CROSSER, Model: CITROEN C-CROSSER 2012Pages: 244, PDF Size: 7.55 MB
Page 151 of 244
IX
INFORMAÇÕES PRÁTICAS
149
Fusíveis no compartimento do motor
A caixa de fusíveis encontra-se no compartimento do motor,
junto à bateria (lado esquerdo).
Acesso aos fusíveis
)
Abrir o capot (consultar o capítulo "Aberturas"),
)
Premir o gancho A
para desapertar o fecho,
)
Retirar totalmente a tampa,
)
Substituir o fusível (consultar o parágrafo correspondente).
)
Após intervenção, fechar com cuidado a tampa para ga-
rantir a estanquicidade da caixa de fusíveis.
Fusível
N.°
Intensidade
Funções
1
15 A
Luzes de nevoeiro.
2
7 A
Calculador do motor 2,4 litros 16V.
3
20 A
Calculador da caixa automática
CVT, relé do comando da caixa
automática CVT.
4
10 A
Avisador sonoro.
5
7,5 A
Alternador 2,4 litros 16V.
6
20 A
Lava-faróis.
7
10 A
Ar condicionado.
8
15 A
Calculador do motor 2,4 litros 16V.
9
-
Não utilizado.
10
15 A
Descongelamento do limpa-vidros.
11
-
Não utilizado.
12
-
Não utilizado.
13
-
Não utilizado.
14
10 A
Luz de estrada esquerdo (máximos).
15
10 A
Luz de estrada direito (máximos).
16
20 A
Luz de cruzamento esquerdo (médios) (xénon).
17
20 A
Luz de cruzamento direito (médios) (xénon).
18
10 A
Luz de cruzamento esquerdo
(médios), regulação manual e
automática das luzes.
19
10 A
Luz de cruzamento direito (médios).
20
-
Não utilizado.
21
10 A
Bobinas de ignição.
Page 152 of 244
IX
!
INFORMAÇÕES PRÁTICAS
150
Fusíveis de substituição
Os fusíveis de substituição estão situados sob a tampa da
caixa de fusíveis do compartimento do motor.
A tampa não contém fusíveis de substituição com uma
amperagem de 7,5 A, 25 A ou 30 A. Se um dos fusíveis
com estas amperagens avariar, substituí-lo pelo fusível
seguinte:
Um fusível de 7,5 A
deve ser substituído pelo fusível
de substituição de 10 A
, um fusível de 25 A
por um
fusível de substituição de 20 A
e um fusível de 30 A
pelo fusível do sistema áudio (N.º 31)
.
* Os maxi-fusíveis constituem uma protecção suplementar dos sistemas eléctricos. Qualquer intervenção nos maxi-
fusíveis deve ser efectuada pela rede CITROËN ou por uma ofi cina qualifi cada.
Fusível N.°
Intensidade
Funções
22
20 A
Calculador do motor, detector de água no gasóleo, bomba de injecção (Diesel),
debímetro de ar.
23
15 A
Bomba de gasolina, manómetro de combustível.
24*
30 A
Motor de arranque.
25
- Não utilizado.
26*
40 A
Calculador do ABS, calculador do ASC.
27
*
30 A
Calculador do ABS, calculador do ASC.
28
*
30 A
Ventilador do condensador.
29*
40 A
Ventilador do radiador.
30
30 A
Caixa de fusíveis no habitáculo.
31
30 A
Amplificador áudio.
32
30 A
Calculador do motor.
Fusível N.°
Intensidade
33
10 A
34
15 A
35
20 A
Page 153 of 244
IX
INFORMAÇÕES PRÁTICAS
151 A bateria A
está situada sob o capot do
motor à esquerda.
Para aceder à mesma:
)
abrir o capot com o manípulo inte-
rior e exterior em seguida,
)
fi xar o equilibrador do capot.
BATERIA
Acesso à bateria
)
Conectar o cabo vermelho ao ter-
minal (+) da bateria avariada A
,
depois ao terminal (+) da bateria de
emergência B
.
)
Conectar uma extremidade do cabo
verde ou preto ao terminal (-) da ba-
teria de emergência B
.
)
Conectar a outra extremidade do
cabo verde ou preto a um ponto
de massa C
do veículo avariado,
o mais distante possível da bateria
(por exemplo, suporte do motor di-
reito).
)
Ligar o motor do veículo de socorro.
)
Accionar o motor de arranque, dei-
xar funcionar o motor.
)
Esperar o regresso ao ralenti e des-
ligar os cabos.
)
Elevar a parte da frente da protec-
ção 1
para soltar os três grampos 2
.
)
Puxar de seguida a protecção 1
na
sua direcção para soltar o grampo 3
e retirar a protecção.
Controlar regularmente o nível de
electrólito. Se necessário, completar
o nível com água destilada.
Arrancar a partir de outra
bateria
Procurar um
ponto de massa ao nível do suporte do motor
direito
Page 154 of 244
IX
!
!
INFORMAÇÕES PRÁTICAS
152
Recarregar a bateria com um carregador de bateria
)
Desligar a bateria do veículo.
)
Colocar a bateria num local ventilado.
)
Retirar os tampões de nível e, se
necessário, completar o nível com
água destilada.
)
Conectar a bateria ao carregador
respeitando as instruções de utili-
zação fornecidas pelo fabricante e
colocá-la em carga.
)
Desconectar a bateria do carrega-
dor e deixá-la arrefecer.
)
Se necessário, completar o nível
com água destilada.
)
Limpar com cuidado a parte de baixo
da bateria.
)
Voltar a colocar os tampões de nível.
)
Verifi car a limpeza dos terminais
e das abraçadeiras. Se estiverem
cobertas com sulfato (depósito es-
branquiçado ou esverdeado), de-
vem ser desmontados e limpos.
)
Voltar a ligar a bateria começando
pelo terminal (+).
Não recarregar as baterias sem
ter desligado as abraçadeiras.
Evitar o contacto prolongado
entre o electrólito e a pele.
A maior parte destes líquidos são noci-
vos para a saúde e muito corrosivos. Não desligar as abraçadeiras com o
motor em movimento. As baterias possuem substân-
cias nocivas, tais como o ácido
sulfúrico e o chumbo. Devem
ser eliminadas consoante os requisi-
tos legais e não devem ser em caso
algum deitadas fora com o lixo do-
méstico.
Entregar as pilhas e as baterias usa-
das num ponto de recolha especial.
Aconselhamos, aquando de uma pa-
ragem prolongada para além de um
mês, desligar a bateria. Ao carregar a bateria, é normal ob-
servar a subida da temperatura e a
ebulição do electrólito.
Após voltar a ligar
Depois de qualquer nova ligação da ba-
teria, ligar o contacto e esperar 1 minuto
antes do arranque, para permitir a iniciali-
zação dos sistemas electrónicos. Todavia,
se após esta manipulação, ligeiras per-
turbações subsistirem, consultar a rede
CITROËN ou uma ofi cina qualifi cada.
Consultando o respectivo capítulo,
deve efectuar por si próprio a reinicia-
lização:
- os vidros eléctricos sequenciais,
- o tecto de abrir,
- o sistema de navegação integrado.
Antes de desligar
Antes de desligar a bateria, deve espe-
rar 2 minutos após o corte da ignição.
Fechar os vidros, o tecto de abrir, as
portas e a porta da mala antes de des-
ligar a bateria.
Page 155 of 244
IX
INFORMAÇÕES PRÁTICAS
153
MUDANÇA DE UMA ESCOVA
DO LIMPA-VIDROS
Desmontagem de uma escova àfrente ou atrás
)
Erguer o braço correspondente.
)
Retirar a escova, fazendo-a deslizar
para o exterior.
Remontagem de uma escova à frente ou atrás
)
À frente, verifi car a dimensão da
escova, pois a escova mais curta
monta-se do lado do passageiro.
)
Colocar a nova escova no lugar e
fi xá-la.
)
Rebater a haste com precaução.
Page 156 of 244
IX
!
INFORMAÇÕES PRÁTICAS
154
REBOQUE DO VEÍCULO
Acesso às ferramentas
Reboque do veículo sobreuma plataforma
)
Sob o pára-choques dianteiro, ins-
talar o sistema de reboque no anel
de reboque 1
.
O anel de reboque e as ferramentas
estão instalados no compartimento si-
tuado na guarnição direita da mala.
Para ter acesso:
)
abrir a mala,
)
rodar o botão A
para a esquerda,
)
retirar a tampa B
,
)
levantar a banda de fi xação C
e re-
tirar a bolsa D
com as ferramentas,
)
retirar o anel de reboque da bolsa e
as ferramentas necessárias.
Colocar a alavanca das velocidades
em ponto morto.
Rebocar sempre o veículo sobre
uma plataforma.
Nunca rebocar o veículo com as
quatro rodas no solo, pois existe o
risco de danifi car a transmissão.
O veículo não deve ser rebocado
com as rodas dianteiras ou trasei-
ras no solo, mesmo que se encontre
em modo de tracção "2WD" (2 rodas
motrizes).
Page 157 of 244
IX
!
INFORMAÇÕES PRÁTICAS
155
Reboque de outro veículo
)
No pára-choques traseiro, retirar
a tampa puxando a parte de baixo
com a manivela do macaco 2
.
)
Apertar o anel de reboque até ao li-
mite com a chave de rodas 3
.
)
Instalar a barra de reboque.
)
Acender o sinal de emergência no
veículo rebocado.
Aquando de um reboque com o
motor parado, deixa de existir assis-
tência de travagem e de direcção.
Instruções gerais
Respeite a legislação em vigor no seu país.
Certifi que-se de que o peso do veículo tractor é superior ao peso do veículo
rebocado.
O condutor deve permanecer no volante do veículo rebocado.
A circulação na auto-estrada e na via rápida é proibida aquando de um reboque.
Aquando de um reboque com as quatro rodas no solo, utilize sempre uma bar-
ra de reboque homologada; as cordas e as correias são proibidas
Aquando de um reboque com o motor desligado, deixa de existir assistência
de travagem e de direcção.
Nos casos seguintes, contacte um profi ssional para efectuar o reboque:
- veículo avariado na auto-estrada ou na via rápida,
- impossibilidade de colocar a caixa de velocidades em ponto morto, de des-
bloquear a direcção, de desactivar o travão de estacionamento,
- reboque apenas com duas rodas no solo,
- ausência de barra de reboque homologada...
Page 158 of 244
IX
!
!
INFORMAÇÕES PRÁTICAS
156
ATRELAR UM REBOQUE, UMA
CARAVANA
, ...
Conselhos de condu
ção
A carga máxima rebocável em declive
prolongado depende da inclinação da
subida e da temperatura exterior.
Em todos os casos, prestar atenção à
temperatura do líquido de arrefecimento.
Vento lateral
)
Ter em conta o aumento da sensibi-
lidade ao vento.
Arrefecimento
Rebocar em declive aumenta a tempe-
ratura do líquido de arrefecimento.
Como o ventilador é accionado elec-
tricamente, a sua capacidade de arre-
fecimento não depende do regime do
motor.
)
Para baixar o regime do motor, re-
duzir a velocidade.
Travões
Com um atrelado a distância de trava-
gem aumenta.
Pneus
)
Ve r ifi car a pressão dos pneus do
veículo tractor e do reboque respei-
tando as pressões recomendadas.
Iluminação:
)
Ve r ifi car a sinalização eléctrica do
reboque.
)
Se a mensagem se
acender, parar o ve-
ículo nas melhores
condições de segu-
rança.
Se a mensagem piscar lentamente,
aguardar o arrefecimento do motor
para completar o nível, se necessário.
Se a mensagem piscar rapidamente,
consultar de imediato a rede CITROËN
ou uma ofi cina qualifi cada.
A abertura da protecção traseira
inferior não é indicada em caso
de utilização de um dispositivo
de reboque.
Recomendamos a utilização
dos acoplamentos e feixes de
reboque de origem CITROËN
que foram testados e homologados
durante a concepção do seu veículo
e de confi ar a montagem deste dis-
positivo à rede CITROËN ou a uma
ofi cina qualifi cada.
Em caso de montagem noutro local
que não a rede CITROËN, a mon-
tagem deve ser, obrigatoriamente,
efectuada utilizando as pré-defi ni-
ções eléctricas implementadas na
traseira do veículo e respeitando as
instruções do fabricante.
A condução com reboque submete
o veículo tractor a solicitações mais
importantes e exige do condutor uma
atenção particular.
O seu veículo foi concebido essencial-
mente para o transporte de pessoas e
de bagagens mas pode ser também
utilizado para puxar um reboque.
Repartição das cargas:
)
Repartir a carga no reboque para
que os objectos mais pesados fi -
quem o mais perto possível do
eixo e que o peso sobre a fl echa
se aproxime do máximo autorizado
mas sem ultrapassá-lo.
A densidade do ar diminui com a altitu-
de reduzindo dessa forma os desempe-
nhos do motor. É preciso reduzir a carga
máxima rebocável 10 % da MTRA por
cada 1 000 m de altitude.
Consultar o capítulo "Características
técnicas" para conhecer as massas e
as cargas rebocáveis em função do
seu veículo.
Page 159 of 244
IX
INFORMAÇÕES PRÁTICAS
157
INSTALAÇÃO DAS BARRAS DE TEJADILHO
Peso máximo autorizado no porta-
bagagens de tejadilho, para uma
altura de carregamento não ultra-
passando 40 cm (à excepção do
porta-bicicletas): 80 Kg.
Se a altura ultrapassar os 40 cm,
adaptar a velocidade do veículo em
função do perfi l da estrada, no sen-
tido de não deteriorar as barras do
tejadilho e as fi xações no tejadilho.
Respeitar as legislações nacionais
para agir em conformidade com a
regulamentação do transporte de
objectos mais compridos do que o
veículo. Para instalar as barras de tejadilho lon-
gitudinais, consultar a rede CITROËN
ou uma ofi cina qualifi cada.
Para instalar barras de tejadilho trans-
versais, respeitar o seu posicionamen-
to referenciado com marcas nas barras
longitudinais. Utilizar os acessórios recomendados
pela CITROËN respeitando as instru-
ções de montagem do fabricante.
Para colocar uma carga no tejadilho, é
necessário que o veículo esteja equipa-
do com barras de tejadilho longitudinais
e montar por baixo barras de tejadilho
transversais.
As barras de tejadilho longitudinais não
são desmontáveis.
Page 160 of 244
IX
!
INFORMAÇÕES PRÁTICAS
158

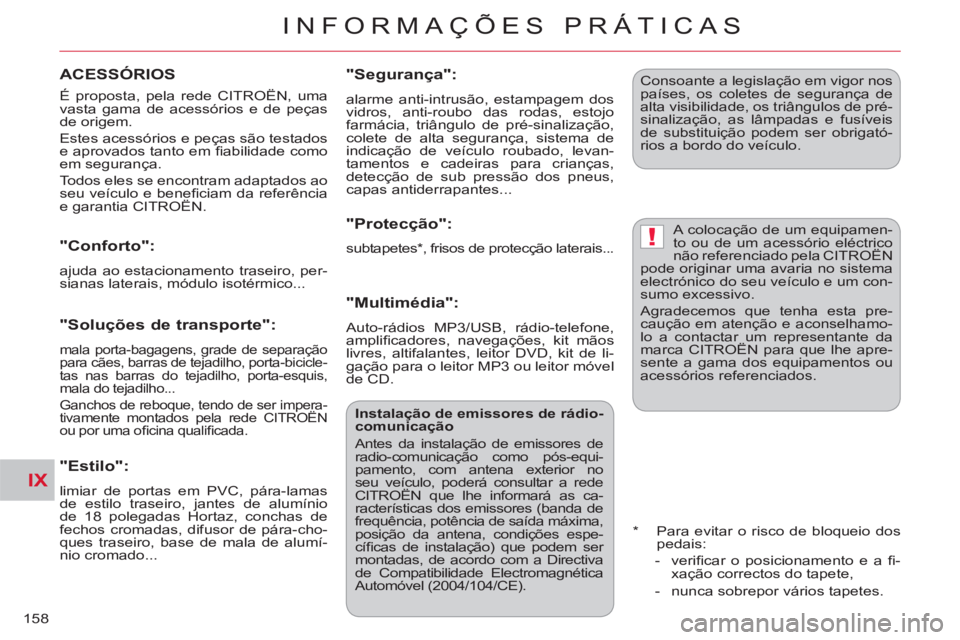

É proposta, pela rede CITROËN, uma
vasta gama de acessórios e de peças
de origem.
Estes acessórios e peças são testados
e aprovados tanto em fi abilidade como
em segurança.
Todos eles se encontram adaptados ao
seu veículo e benefi ciam da referência
e garantia CITROËN.
"Conforto":
ajuda ao estacionamento traseiro, per-
sianas laterais, módulo isotérmico...
"Soluções de transporte":
mala porta-bagagens, grade de separação
para cães, barras de tejadilho, porta-bicicle-
tas nas barras do tejadilho, porta-esquis,
mala do tejadilho...
Ganchos de reboque, tendo de ser impera-
tivamente montados pela rede CITROËN
ou por uma ofi cina qualifi cada.
"Segurança":
alarme anti-intrusão, estampagem dos
vidros, anti-roubo das rodas, estojo
farmácia, triângulo de pré-sinalização,
colete de alta segurança, sistema de
indicação de veículo roubado, levan-
tamentos e cadeiras para crianças,
detecção de sub pressão dos pneus,
capas antiderrapantes...
"Protecção":
subtapetes * , frisos de protecção laterais...
"Multimédia":
Auto-rádios MP3/USB, rádio-telefone,
amplifi cadores, navegações, kit mãos
livres, altifalantes, leitor DVD, kit de li-
gação para o leitor MP3 ou leitor móvel
de CD.
Consoante a legislação em vigor nos
países, os coletes de segurança de
alta visibilidade, os triângulos de pré-
sinalização, as lâmpadas e fusíveis
de substituição podem ser obrigató-
rios a bordo do veículo.
A colocação de um equipamen-
to ou de um acessório eléctrico
não referenciado pela CITROËN
pode originar uma avaria no sistema
electrónico do seu veículo e um con-
sumo excessivo.
Agradecemos que tenha esta pre-
caução em atenção e aconselhamo-
lo a contactar um representante da
marca CITROËN para que lhe apre-
sente a gama dos equipamentos ou
acessórios referenciados.
Instalação de emissores de rádio-
comunicação
Antes da instalação de emissores de
radio-comunicação como pós-equi-
pamento, com antena exterior no
seu veículo, poderá consultar a rede
CITROËN que lhe informará as ca-
racterísticas dos emissores (banda de
frequência, potência de saída máxima,
posição da antena, condições espe-
cífi cas de instalação) que podem ser
montadas, de acordo com a Directiva
de Compatibilidade Electromagnética
Automóvel (2004/104/CE).
* Para evitar o risco de bloqueio dos
pedais:
- verifi car o posicionamento e a fi -
xação correctos do tapete,
- nunca sobrepor vários tapetes.
"Estilo":
limiar de portas em PVC, pára-lamas
de estilo traseiro, jantes de alumínio
de 18 polegadas Hortaz, conchas de
fechos cromadas, difusor de pára-cho-
ques traseiro, base de mala de alumí-
nio cromado...
ACESSÓRIOS
