CITROEN C-ELYSÉE 2016 Eksploatavimo vadovas (in Lithuanian)

139
Rūko šviesų žibintų lempučių
pakeitimas
F Rūko šviesų žibintą pasieksite pro kiaurymę, esančią po bamperiu.
J

ei reikia, atsukite ir visai nuimkite dangtį.
F

P
asukite lemputės laikiklį ketvirtį apsukimo
prieš laikrodžio rodyklę ir išimkite jį.
F

At
junkite lemputės jungtį.
F

I
šimkite lemputę ir pakeiskite ją.
Uždėdami atlikite šiuos veiksmus atvirkštine
tvarka. Atsiradus sunkumų keičiant šias
lemputes jūs taip pat galite kreiptis
į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę.
Šoninio posūkių rodiklio
pakeitimas
F Įkiškite atsuktuvą maždaug rodiklio
viduryje tarp jo ir kėbulo.
F

S
pauskite atsuktuvą , kad ištrauktumėte ir
išimtumėte rodiklį.
F

A
tjunkite šoninio posūkių rodiklio jungtį.
F

P
akeiskite keičiamą jį elementą.
Uždėdami atlikite šiuos veiksmus atvirkštine
tvarka.
Norėdami įsigyti keičiamą jį elementą
kreipkitės į CITROËN tinklo atstovybę
arba kvalifikuotą remonto dirbtuvę.
9
Praktinė informacija

140
Žibintų lempučių pakeitimas
Šios lemputės keičiamos iš bagažinės vidaus:
F
a
tidarykite bagažinę,
F

n
uimkite priėjimo groteles ant atitinkamos
pusės šoninio apvado,
F

a
tsukite veržlę ir nuimkite ją ,
F

a
tjunkite žibinto jungtį,
F

a
tkabinkite žibintą nuspausdami žemyn
liežuvėlį ir atsargiai išimkite jį traukdami
tiesiai į išorę, F

a
tsukite keturis varžtus ir nuimkite
lempučių laikiklį,
F

p
asukite perdegusią lemputę ketvirtį
apsukimo ir išėmę pakeiskite ją.
Uždėdami atlikite šias procedūras atgaline
tvarka.
Įstatykite žibintą į laikiklius laikydamiesi
krypties išilgai automobilio.
Priveržkite nespausdami per stipriai, kad būtų
garantuotas sandarumas, tačiau nepažeistas
žibintas.
1.
P

osūkių rodikliai (PY21W, gintaro
spalvos).
2. A
tbulinės eigos žibintai (R10W).
3.
R

ūko žibintas (P21W).
4.
S

tovėjimo žibintai (P21/5W).
5.
S

tabdymo signalo / stovėjimo žibintai
(P21/5W ).
Galiniai žibintai
Praktinė informacija

141

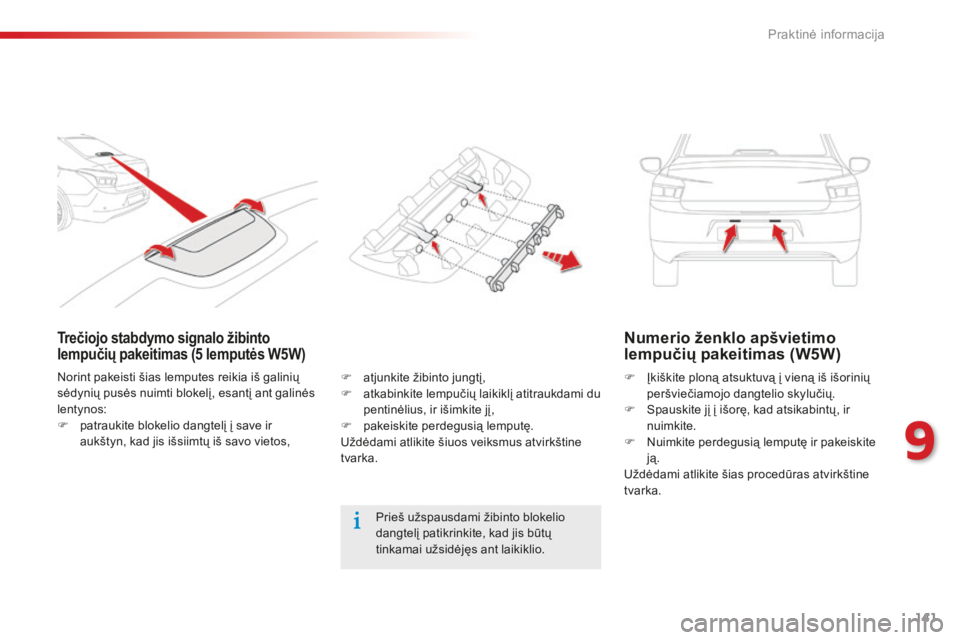

Trečiojo stabdymo signalo žibinto
lempučių pakeitimas (5 lemputės W5W)Numerio ženklo apšvietimo
lempučių pakeitimas (W5W)
F Įkiškite ploną atsuktuvą į vieną iš išorinių
peršviečiamojo dangtelio skylučių.
F

S
pauskite jį į išorę, kad atsikabintų, ir
nuimkite.
F

N
uimkite perdegusią lemputę ir pakeiskite
ją.
Uždėdami atlikite šias procedūras atvirkštine
tvarka.
Prieš užspausdami žibinto blokelio
dangtelį patikrinkite, kad jis būtų
tinkamai užsidėjęs ant laikiklio.
Norint pakeisti šias lemputes reikia iš galinių
sėdynių pusės nuimti blokelį, esantį ant galinės
lentynos:
F

p

atraukite blokelio dangtelį į save ir
aukštyn, kad jis išsiimtų iš savo vietos, F
a
tjunkite žibinto jungtį,
F
a
tkabinkite lempučių laikiklį atitraukdami du
pentinėlius, ir išimkite jį,
F

p

akeiskite perdegusią lemputę.
Uždėdami atlikite šiuos veiksmus atvirkštine
tvarka.
9
Praktinė informacija

142
Saugiklio pakeitimas
Išėmimo pincetas yra pritvirtintas prie priekinio
skydo saugiklių blokelio dangtelio.
F
a
tkabinkite dangtelį traukdami viršutinę
dešinią ją , po to kairią ją jo dalį,
F

v
isai nuimkite dangtelį ir apsukite jį,
Turimi įrankiai
F ištraukite pincetą.
Praktinė informacija

143
Saugiklio pakeitimas
GerasBlogasCITROËN neatsako už sutrikimus,
kilusius dėl to, kad buvo įmontuota
CITROËN konstruktorių nenumatyta ir
nerekomenduota papildoma įranga arba
ji buvo įmontuota ne pagal instrukcijas,
ir neprisiima padengti išlaidų, susijusių
su jūsų automobilio būklės atkūrimu, -
ypač kai visų į jungtų papildomų
prietaisų srovės stiprumas viršija
10
mil

iamperų.
Papildomos įrangos
įmontavimas
Jūsų automobilio elektros instaliacija
pritaikyta serijinei arba pasirinktai
elektros įrangos komplektuotei.
Prieš įrengdami savo automobilyje
kitokius elektrinius prietaisus arba
papildomą įrangą pasikonsultuokite
CITROËN tinklo atstovybėje arba
kvalifikuotoje remonto dirbtuvėje.
Prieš keičiant saugiklį būtina:
F

s

užinoti gedimo priežastį ir ją pašalinti,
F
i
šjungti visus elektrinius prietaisus,
F
p
astatyti automobilį ir išjungti uždegimo
kontaktą ,
F

n

ustatyti perdegusį saugiklį naudojantis
saugiklių paskirčių lentelėmis ir tolesniuose
puslapiuose pateiktomis schemomis.
Keičiant saugiklius būtina:
F

i

štraukite saugiklį iš jo lizdo naudodami
specialų pincetą ir patikrinkite jo laidžiojo
siūlelio būklę.
F

p

erdegusį saugiklį visada keiskite tokio
paties laidumo (tos pačios spalvos)
saugikliu; kitokio laidumo saugiklis gali
sukelti gedimų (gaisro pavojų ).
Pincetas
Pakeitus saugiklį, nenurodytą žemiau
esančiose lentelėse, gali atsirasti rimtų
jūsų automobilio gedimų. Kreipkitės
į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę.
Jei iškart po pakeitimo gedimas vėl
pasikartoja, atlikite elektros įrangos
patikrinimą CITROËN tinklo atstovybėje
arba kvalifikuotoje remonto dirbtuvėje.
9
Praktinė informacija

144
Priekiniame skyde įrengti
saugikliai
Saugiklių blokelis yra įrengtas apatinėje
priekinio skydo dalyje (kairėje pusėje).
Priėjimas prie saugiklių
F Žr. skirsnį "Turimi įrankiai".Saugiklio Nr.
Laidumas Funkcijos
F02 5 A
Šviesų žibintų aukščio reguliavimas, diagnostikos lizdas, oro
kondicionieriaus skydelis.
F09 5 A
Signalizacija, signalizacija kaip papildoma įranga.
F11 5 A
Papildomasis šildymas.
F13 5 A
Pastatymo pagalba, pastatymo pagalba kaip papildoma įranga.
F14 10

A
Oro kondicionieriaus skydelis.
F16 15

A
Cigarečių žiebtuvas, 12 V lizdas.
F17 15

A
Automagnetola, automagnetola kaip papildoma įranga.
F18 20
AAutomagnetola/"Bluetooth", automagnetola kaip papildoma įranga.
F19 5
AVienspalvis ekranas C.
F23 5
APlafonai, skaitymo šviestuvai.
F26 15


AGarsinis signalas.
F27 15


AStiklų plautuvo siurbliukas.
F28 5
AUžrakto ir kontakto spynelė.
Saugiklių lentelės
Praktinė informacija

145
Saugiklis Nr.Laidumas Funkcijos
F29 -Nenaudojamas.
F30 10


AIšoriniai šildomi veidrodžiai.
F31 25
AGalinio stiklo šildymas.
F32 -Nenaudojamas.
F33 30
APriekinių stiklų elektriniai kėlikliai.
F34 30
AGalinių vietų stiklų elektriniai kėlikliai.
F35 30
AŠildomos priekinės sėdynės.
F36 -Nenaudojamas.
F37 20
APriekabos įrangos blokelis.
9
Praktinė informacija

146
Saugiklis Nr.Laidumas Funkcijos
F14 15


AŠildoma priekinio stiklo apačia.
F15 5
AOro kondicionieriaus kompresorius.
F16 15


APriekiniai rūko šviesų žibintai.
F18 10


ADešinysis tolimų jų šviesų žibintas.
F19 10


AKairysis tolimų jų šviesų žibintas.
F29 40
APriekinių stiklo valytuvų varikliukas.
F30 80
APašildymo žvakės (dyzelinio v.).
Priėjimas prie saugiklių
F Atidarykite dangtelį.
F
P akeiskite saugiklį (žr. atitinkamą skyrelį).
F

P
o pakeitimo labai rūpestingai uždarykite
dangtelį, kad būtų garantuotas saugiklių
blokelio sandarumas.
Saugiklių lentelėSaugikliai variklio skyriuje
Saugiklių blokelis yra įrengtas variklio skyriuje,
šalia akumuliatoriaus (kairėje pusėje).
Praktinė informacija

147
Akumuliatorius
Laidų atjungimas
F Iki galo pakelkite fiksavimo mentelę.
Laidų prijungimas
F Uždėkite atvirą laido prijungimo apkabą 1 ant akumuliatoriaus gnybto (+).
F

V
ertikaliai spauskite apkabą 1, kad ji gerai
prisispaustų ant akumuliatoriaus.
F

U
žfiksuokite apkabą atitraukdami tvirtinimo
snapelį, po to nuspausdami mentelę 2 .
Per stipriai nespauskite mentelės,
nes jeigu apkaba netinkamai uždėta,
jos užfiksuoti bus neįmanoma; atlikite
veiksmus iš naujo.
Veikimo būdas norint atnaujinti akumuliatoriaus įkrovą arba užvesti variklį prijungus kitą akumuliatorių.
Akumuliatorius yra po variklio gaubtu.
Norėdami pasiekti akumuliatorių:
F
a
tidarykite gaubtą patraukdami vidinę
rankenėlę, po to išorinę,
F

par

emkite gaubtą ramsčiu,
F

n

uimkite plastikinį dangtelį, kad
pasiektumėte gnybtą (+).
Priėjimas prie akumuliatoriaus
9
Praktinė informacija

148

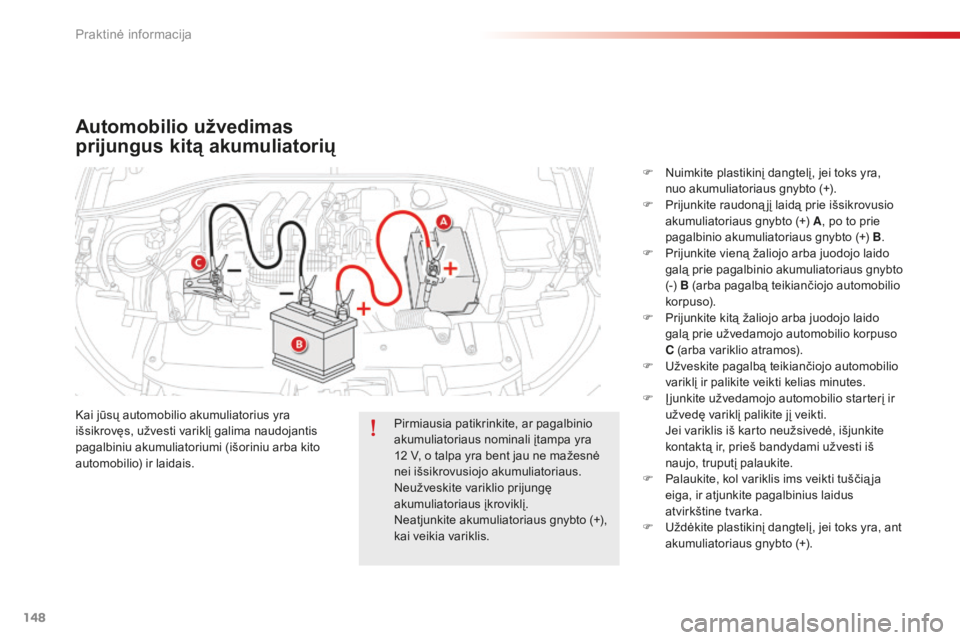

Automobilio užvedimas
prijungus kitą akumuliatorių
Kai jūsų automobilio akumuliatorius yra
išsikrovęs, užvesti variklį galima naudojantis
pagalbiniu akumuliatoriumi (išoriniu arba kito
automobilio) ir laidais.F

N
uimkite plastikinį dangtelį, jei toks yra,
nuo akumuliatoriaus gnybto (+).
F
P
rijunkite raudoną jį laidą prie išsikrovusio
akumuliatoriaus gnybto (+) A , po to prie
pagalbinio akumuliatoriaus gnybto (+) B.
F
P
rijunkite vieną žaliojo arba juodojo laido
galą prie pagalbinio akumuliatoriaus gnybto
(-) B (arba pagalbą teikiančiojo automobilio
ko r p u s o).
F
P
rijunkite kitą žaliojo arba juodojo laido
galą prie užvedamojo automobilio korpuso
C (arba variklio atramos).
F
U
žveskite pagalbą teikiančiojo automobilio
variklį ir palikite veikti kelias minutes.
F
Į
junkite užvedamojo automobilio starterį ir
užvedę variklį palikite jį veikti. J ei variklis iš karto neužsivedė, išjunkite
kontaktą ir, prieš bandydami užvesti iš
naujo, truputį palaukite.
F

P
alaukite, kol variklis ims veikti tuščią ja
eiga, ir atjunkite pagalbinius laidus
atvirkštine tvarka.
F

U
ždėkite plastikinį dangtelį, jei toks yra, ant
akumuliatoriaus gnybto (+).
Pirmiausia patikrinkite, ar pagalbinio
akumuliatoriaus nominali įtampa yra
12
V, o talpa yra bent jau ne mažesnė
nei išsikrovusiojo akumuliatoriaus.
Neužveskite variklio prijungę
akumuliatoriaus įkroviklį.
Neatjunkite akumuliatoriaus gnybto (+),
kai veikia variklis.
Praktinė informacija
