Irányjelzők
A berendezés a gépjármű irányváltoztatásának
jelzésére szolgáló bal vagy jobb oldali
irányjelzőket működteti.
F
B
al oldali irányváltáskor: nyomja le a
világításkapcsolót az ellenállási ponton túl.
F

J
obb oldali irányváltáskor: nyomja felfelé a
világításkapcsolót az ellenállási ponton túl.
Három villanás
F Nyomja a kapcsolót egyszer felfelé vagy lefelé anélkül, hogy átlépné az
ellenállási pontot: az irányjelzők háromszor
felvillannak.
Elakadásjelző
Elakadásjelzők automatikus
bekapcsolása
Hirtelen fékezéskor a lassulás mértékétől
függően az elakadásjelzők automatikusan
bekapcsolnak.
A legközelebbi gázadáskor automatikusan
kikapcsolnak.
F

A g
omb megnyomásával is kikapcsolhatja
őket.
F

N
yomja meg ezt a gombot: az irányjelzők
villogni kezdenek.
Az elakadásjelző levett gyújtásnál is
működőképes.
Kür t
F Nyomja meg a kormány középső részét. A közlekedés többi szereplőjét figyelmezteti a
veszélyes helyzetekre.
A vizuális figyelemfelkeltést szolgáló rendszer
az irányjelzők villogásával figyelmezteti a
forgalom többi résztvevőjét a meghibásodott,
vontatott vagy balesetet szenvedett gépjárműre.
Biztonság

91
C-Elysee_hu_Chap07_securite_ed01-2014

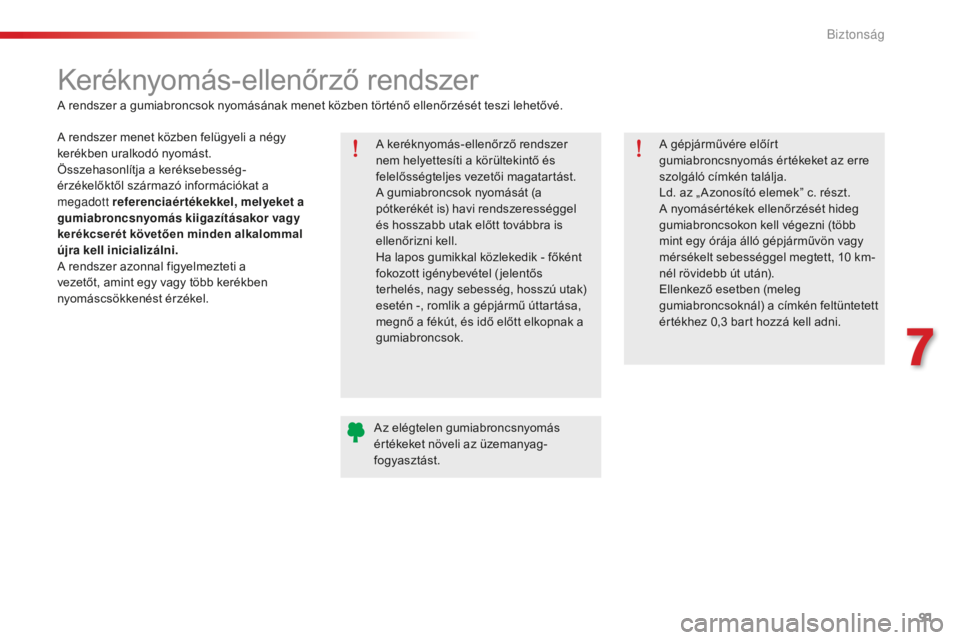

Keréknyomás-ellenőrző rendszer
A keréknyomás-ellenőrző rendszer
nem helyettesíti a körültekintő és
felelősségteljes vezetői magatartást.
A gumiabroncsok nyomását (a
pótkerékét is) havi rendszerességgel
és hosszabb utak előtt továbbra is
ellenőrizni kell.
Ha lapos gumikkal közlekedik - főként
fokozott igénybevétel ( jelentős
terhelés, nagy sebesség, hosszú utak)
esetén -, romlik a gépjármű úttartása,
megnő a fékút, és idő előtt elkopnak a
gumiabroncsok.A gépjárművére előírt
gumiabroncsnyomás értékeket az erre
szolgáló címkén találja.
Ld. az „ Azonosító elemek” c. részt.
A nyomásértékek ellenőrzését hideg
gumiabroncsokon kell végezni (több
mint egy órája álló gépjárművön vagy
mérsékelt sebességgel megtett, 10
km-
nél rövidebb út után).
Ellenkező esetben (meleg
gumiabroncsoknál) a címkén feltüntetett
értékhez 0,3
bart hozzá kell adni.
Az elégtelen gumiabroncsnyomás
értékeket növeli az üzemanyag-
fogyasztást.
A rendszer a gumiabroncsok nyomásának menet közben történő ellenőrzését teszi lehetővé.
A rendszer menet közben felügyeli a négy
kerékben uralkodó nyomást.
Összehasonlítja a keréksebesség-
érzékelőktől származó információkat a
megadott referenciaértékekkel, melyeket a
gumiabroncsnyomás kiigazításakor vagy
kerékcserét követően minden alkalommal
újra kell inicializálni.
A rendszer azonnal figyelmezteti a
vezetőt, amint egy vagy több kerékben
nyomáscsökkenést érzékel.
7
Biztonság

92
C-Elysee_hu_Chap07_securite_ed01-2014
Az újrainicializálás előtt győződjön
meg arról, hogy a kerekekben uralkodó
nyomás kivétel nélkül megfelel a
gépjármű használati körülményeinek
és az előírt gumiabroncsnyomást
tartalmazó címkén szereplő értékeknek.
A keréknyomás-ellenőrző rendszer nem
jelez, ha a rendszer újrainicializálásakor
rossz nyomásérték lett beállítva.
Nyomáscsökkenés esetén nem mindig
látható a gumiabroncs deformálódása,
ezért nem elég, ha csak szemrevételezi
a kereket.
A figyelmeztetés egészen addig látható,
míg a rendszer újrainicializálása meg
nem történik.

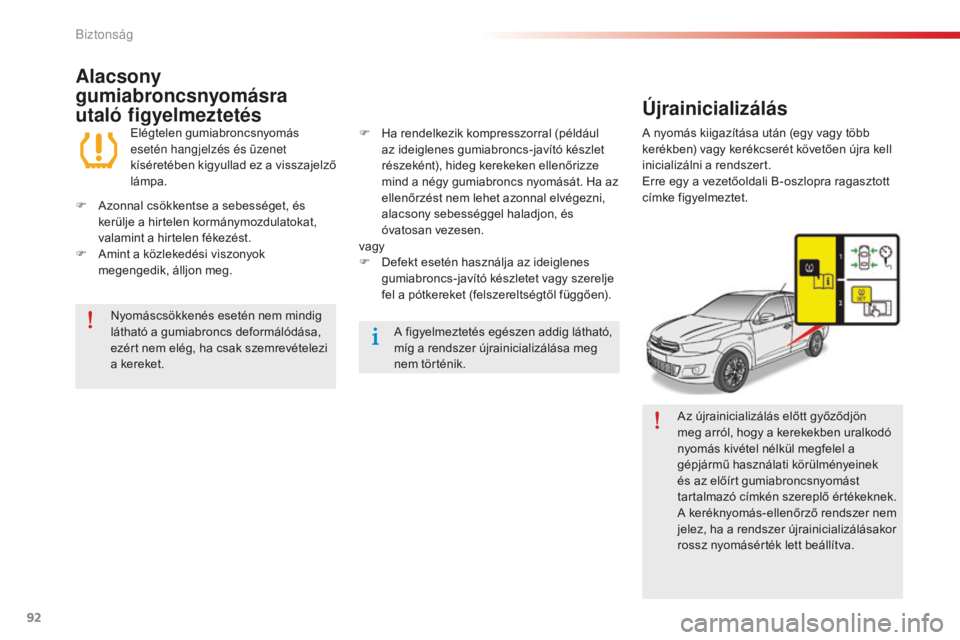

Alacsony
gumiabroncsnyomásra
utaló figyelmeztetés
Elégtelen gumiabroncsnyomás
esetén hangjelzés és üzenet
kíséretében kigyullad ez a visszajelző
lámpa.
F

A

zonnal csökkentse a sebességet, és
kerülje a hirtelen kormánymozdulatokat,
valamint a hirtelen fékezést.
F

A

mint a közlekedési viszonyok
megengedik, álljon meg. F
H a rendelkezik kompresszorral (például
az ideiglenes gumiabroncs-javító készlet
részeként), hideg kerekeken ellenőrizze
mind a négy gumiabroncs nyomását. Ha az
ellenőrzést nem lehet azonnal elvégezni,
alacsony sebességgel haladjon, és
óvatosan vezesen.
vagy
F

D
efekt esetén használja az ideiglenes
gumiabroncs-javító készletet vagy szerelje
fel a pótkereket (felszereltségtől függően).
Újrainicializálás
A nyomás kiigazítása után (egy vagy több
kerékben) vagy kerékcserét követően újra kell
inicializálni a rendszert.
Erre egy a vezetőoldali B-oszlopra ragasztott
címke figyelmeztet.
Biztonság

93
C-Elysee_hu_Chap07_securite_ed01-2014

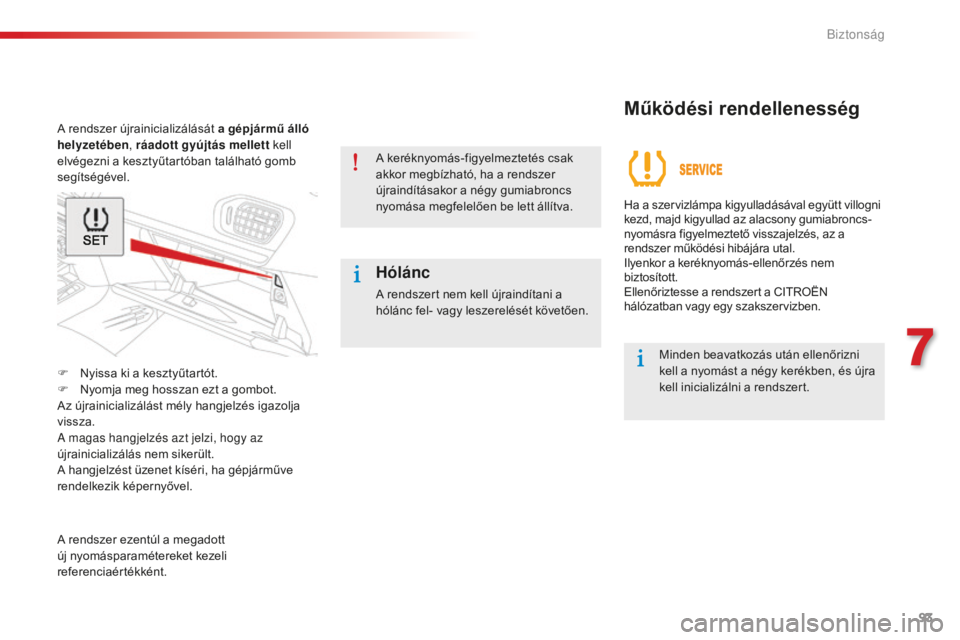

A rendszer újrainicializálását a gépjármű álló
helyzetében , ráadott gyújtás mellett kell
elvégezni a kesztyűtartóban található gomb
segítségével.
F

N
yissa ki a kesztyűtartót.
F

N
yomja meg hosszan ezt a gombot.
Az újrainicializálást mély hangjelzés igazolja
vissza.
a

magas hangjelzés azt jelzi, hogy az
újrainicializálás nem sikerült.
A hangjelzést üzenet kíséri, ha gépjárműve
rendelkezik képernyővel.
A rendszer ezentúl a megadott
új nyomásparamétereket kezeli
referenciaértékként.
Működési rendellenesség
A keréknyomás-figyelmeztetés csak
akkor megbízható, ha a rendszer
újraindításakor a négy gumiabroncs
nyomása megfelelően be lett állítva.
Hólánc
A rendszert nem kell újraindítani a
hólánc fel- vagy leszerelését követően.
Minden beavatkozás után ellenőrizni
kell a nyomást a négy kerékben, és újra
kell inicializálni a rendszert.
Ha a szervizlámpa kigyulladásával együtt villogni
kezd, majd kigyullad az alacsony gumiabroncs-
nyomásra figyelmeztető visszajelzés, az a
rendszer működési hibájára utal.
Ilyenkor a keréknyomás-ellenőrzés nem
biztosított.
Ellenőriztesse a rendszert a CITROËN
hálózatban vagy egy szakszervizben.
7
Biztonság

94
C-Elysee_hu_Chap07_securite_ed01-2014
A vészhelyzetben történő biztonságos és
optimális fékezést különböző kiegészítő
rendszerek segítik elő:
-
b
lokkolásgátló rendszer (ABS),
-

e
lektronikus fékerőelosztó rendszer (REF),
-

v
észfékrásegítő rendszer (AFU).
Fékrásegítő rendszerek
Blokkolásgátló rendszer
és elektronikus
fékerőelosztó
Az egymáshoz kapcsolódó rendszerek
elsősorban a rossz vagy csúszós útfelületen
végrehajtott fékezési műveletek során javítják a
gépjármű stabilitását és irányíthatóságát.
Bekapcsolás
A blokkolásgátló rendszer a kerekek
blokkolásának veszélye esetén automatikusan
lép működésbe.
Az ABS rendszer rendes működése a fékpedál
enyhe vibrálásával járhat.
Működési rendellenesség
Vészfékrásegítő rendszer
A rendszer vészhelyzetben a fékezéshez
szükséges optimális nyomás gyorsabb elérését,
és ezáltal a fékút lerövidítését teszi lehetővé.
Vészfékezéskor erőteljes mozdulattal
nyomja le a fékpedált és tartsa
lenyomva.
Vészfékezéskor erőteljes mozdulattal
nyomja le a fékpedált és tartsa
lenyomva. A kerekek (gumiabroncsok és
keréktárcsák) cseréje esetén ügyeljen
arra, hogy azok megfeleljenek a gyártó
előírásainak.A hangjelzés és a képernyőn
megjelenő üzenet kíséretében
kigyulladó visszajelzés a
blokkolásgátló rendszer olyan meghibásodását
jelzi, amely fékezéskor a gépjármű
kormányozhatatlanná válását okozhatja.
a

STOP és az ABS jelzésekkel együtt,
hangjelzés és a képernyőn megjelenő
üzenet kíséretében kigyulladó
visszajelzés az elektronikus fékerőelosztó
olyan meghibásodását jelzi, amely fékezéskor a
gépjármű kormányozhatatlanná válását okozhatja.
A lehető legbiztonságosabb körülmények
között, azonnal álljon meg.
Mindkét esetben forduljon a CITROËN hálózathoz
vagy egy szakszervizhez.
Bekapcsolás
A fékpedál lenyomásának sebességétől
függően lép működésbe.
Hatására csökken a fékpedál ellenállása, a
fékhatás pedig megnő.
Álló motorral történő haladás esetén a
fékrásegítés nem működik.
Biztonság

95
C-Elysee_hu_Chap07_securite_ed01-2014
Kipörgésgátló (ASR) és
dinamikus menetstabilizáló
(ESP)
a kerekek kipörgésének megakadályozása
érdekében a motorra és a meghajtott
kerekek fékrendszerének működésére
ható kipörgésgátló rendszer optimalizálja a
gépjármű meghajtását.
A dinamikus menetstabilizáló a vezető által
kívánt menetpálya megtartása érdekében
- a fizikai törvények szabta határokon
belül - a motorra és egy vagy több kerék
fékrendszerének működésére gyakorol hatást.Ezt a műszer fali visszajelző lámpa
villogása jelzi. Az ASR /ESP rendszerek normál vezetési
stílus esetén nagyobb biztonságot
nyújtanak, de nem szabad, hogy a
gépjárművezetőt felesleges kockázat
vállalására vagy túl nagy sebességgel
való közlekedésre ösztönözzék.
A rendszerek működése csak a
gyártónak a kerekekre (gumiabroncsok
és keréktárcsák), a fékrendszer
alkotóelemeire, az elektronikus
egységekre és a C
i

t
R
OËN
hálózatban elvégzett szerelésekre és
beavatkozásokra vonatkozó előírásainak
a betartásával biztosított.
Ütközést követően ellenőriztesse a
rendszereket a CITROËN hálózatban
vagy egy szakszervizben.
Működési rendellenesség
A visszajelzés kigyulladása
hangjelzés és a képernyőn
megjelenő üzenet kíséretében a
rendszerek működési zavarára utal.
Újbóli bekapcsolás
A rendszerek automatikusan ismét
bekapcsolnak minden gyújtáslevételt követően,
illetve 50
km/h sebesség felett.
F

A k
ézzel történő újrabekapcsoláshoz
nyomja meg ismét a gombot.
A gomb visszajelzése kialszik.
A műszer fali szimbólum eltűnése jelzi az ASR
és az ESP rendszer újbóli bekapcsolását.
Semlegesítés
Rendkívüli körülmények között (laza talajon,
sárban vagy hóban elakadt gépjármű
elindításakor, stb.) a kerekek kipörgetéséhez
és ezzel a tapadás visszanyeréséhez
hasznos lehet az
as
R é
s az es
P r
endszer
semlegesítése.
Úttartás-ellenőrző rendszerek
Bekapcsolás
A fenti rendszerek a gépjármű indításakor
automatikusan lépnek működésbe.
Tapadási vagy úttartási probléma esetén a
rendszerek bekapcsolnak. Ennek a szimbólumnak a
megjelenése jelzi az
as
R é
s az es
P
r

endszer kikapcsolását.
F

T
artsa benyomva a műszer fal alsó részén
(vezetőoldalon) található gombot, amíg a
megfelelő szimbólum meg nem jelenik a
kombinált kijelzőn.
A gomb visszajelzése kigyullad. Az ASR /ESP rendszerek ellenőrzése
érdekében forduljon a CITROËN hálózathoz
vagy egy szakszervizhez.
Álló motorral történő haladás esetén a
fékrásegítés nem működik.
7
Biztonság

96
C-Elysee_hu_Chap07_securite_ed01-2014

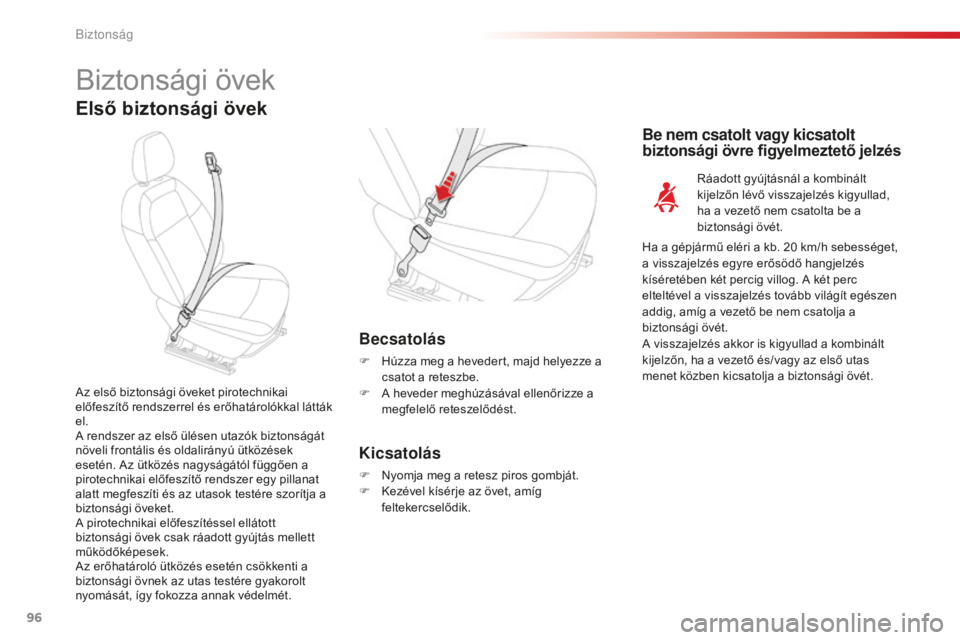

Biztonsági övek
Első biztonsági övek
Becsatolás
F Húzza meg a hevedert, majd helyezze a csatot a reteszbe.
F

A h
eveder meghúzásával ellenőrizze a
megfelelő reteszelődést.
Kicsatolás
F Nyomja meg a retesz piros gombját.
F K ezével kísérje az övet, amíg
feltekercselődik.
Az első biztonsági öveket pirotechnikai
előfeszítő rendszerrel és erőhatárolókkal látták
el.
A rendszer az első ülésen utazók biztonságát
növeli frontális és oldalirányú ütközések
esetén. Az ütközés nagyságától függően a
pirotechnikai előfeszítő rendszer egy pillanat
alatt megfeszíti és az utasok testére szorítja a
biztonsági öveket.
A pirotechnikai előfeszítéssel ellátott
biztonsági övek csak ráadott gyújtás mellett
működőképesek.
Az erőhatároló ütközés esetén csökkenti a
biztonsági övnek az utas testére gyakorolt
nyomását, így fokozza annak védelmét. Ráadott gyújtásnál a kombinált
kijelzőn lévő visszajelzés kigyullad,
ha a vezető nem csatolta be a
biztonsági övét.
Be nem csatolt vagy kicsatolt
biztonsági övre figyelmeztető jelzés
Ha a gépjármű eléri a kb. 20 km/h sebességet,
a v isszajelzés egyre erősödő hangjelzés
kíséretében két percig villog. A két perc
elteltével a visszajelzés tovább világít egészen
addig, amíg a vezető be nem csatolja a
biztonsági övét.
A visszajelzés akkor is kigyullad a kombinált
kijelzőn, ha a vezető és/vagy az első utas
menet közben kicsatolja a biztonsági övét.
Biztonság

97
C-Elysee_hu_Chap07_securite_ed01-2014

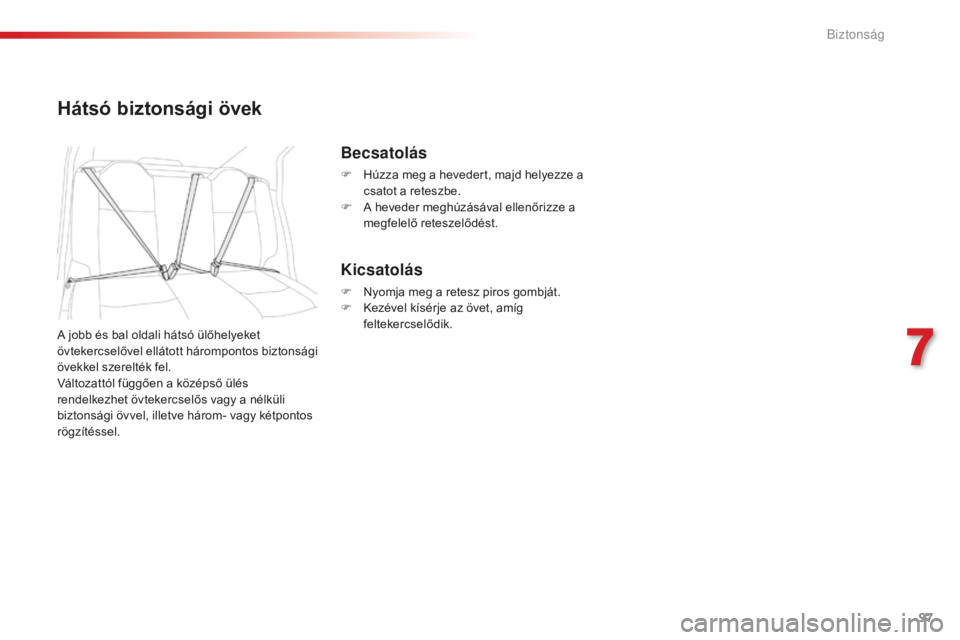

Hátsó biztonsági övek
A jobb és bal oldali hátsó ülőhelyeket
övtekercselővel ellátott hárompontos biztonsági
övekkel szerelték fel.
Változattól függően a középső ülés
rendelkezhet övtekercselős vagy a nélküli
biztonsági övvel, illetve három- vagy kétpontos
rögzítéssel.
Becsatolás
F Húzza meg a hevedert, majd helyezze a csatot a reteszbe.
F

A h
eveder meghúzásával ellenőrizze a
megfelelő reteszelődést.
Kicsatolás
F Nyomja meg a retesz piros gombját.
F K ezével kísérje az övet, amíg
feltekercselődik.
7
Biztonság

98
C-Elysee_hu_Chap07_securite_ed01-2014

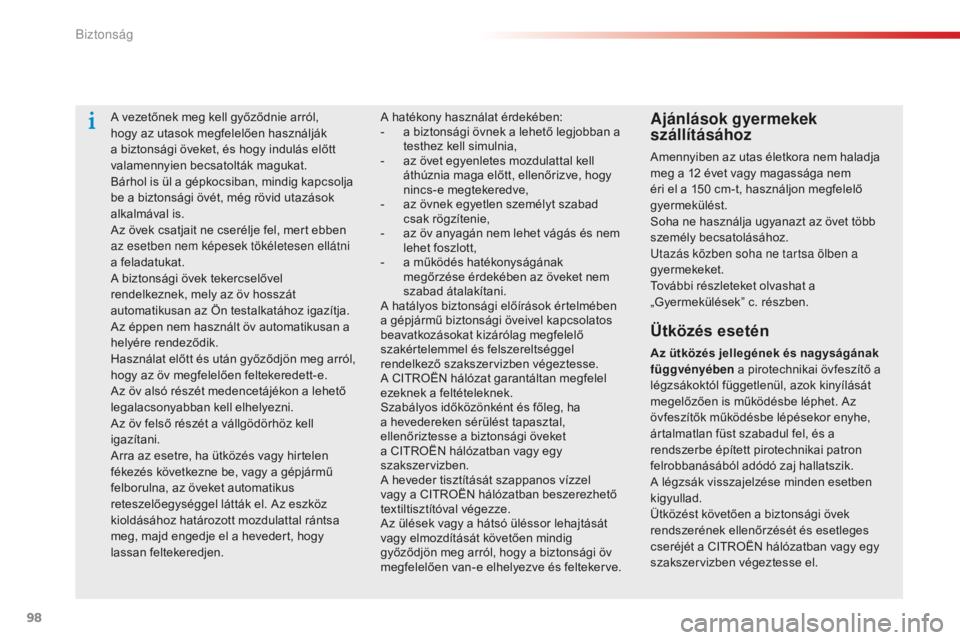

A vezetőnek meg kell győződnie arról,
hogy az utasok megfelelően használják
a biztonsági öveket, és hogy indulás előtt
valamennyien becsatolták magukat.
Bárhol is ül a gépkocsiban, mindig kapcsolja
be a biztonsági övét, még rövid utazások
alkalmával is.
Az övek csatjait ne cserélje fel, mert ebben
az esetben nem képesek tökéletesen ellátni
a feladatukat.
A biztonsági övek tekercselővel
rendelkeznek, mely az öv hosszát
automatikusan az Ön testalkatához igazítja.
Az éppen nem használt öv automatikusan a
helyére rendeződik.
Használat előtt és után győződjön meg arról,
hogy az öv megfelelően feltekeredett-e.
Az öv alsó részét medencetájékon a lehető
legalacsonyabban kell elhelyezni.
Az öv felső részét a vállgödörhöz kell
igazítani.
Arra az esetre, ha ütközés vagy hirtelen
fékezés következne be, vagy a gépjármű
felborulna, az öveket automatikus
reteszelőegységgel látták el. Az eszköz
kioldásához határozott mozdulattal rántsa
meg, majd engedje el a hevedert, hogy
lassan feltekeredjen.Ajánlások gyermekek
szállításához
Amennyiben az utas életkora nem haladja
meg a 12 évet vagy magassága nem
éri el a 150
cm-t, használjon megfelelő
gyermekülést.
Soha ne használja ugyanazt az övet több
személy becsatolásához.
ut

azás közben soha ne tartsa ölben a
gyermekeket.
További részleteket olvashat a
„Gyermekülések” c. részben.
A hatékony használat érdekében:
-

a b

iztonsági övnek a lehető legjobban a
testhez kell simulnia,
-
a
z övet egyenletes mozdulattal kell
áthúznia maga előtt, ellenőrizve, hogy
nincs-e megtekeredve,
-

a

z övnek egyetlen személyt szabad
csak rögzítenie,
-

a

z öv anyagán nem lehet vágás és nem
lehet foszlott,
-

a m

űködés hatékonyságának
megőrzése érdekében az öveket nem
szabad átalakítani.
A hatályos biztonsági előírások értelmében
a gépjármű biztonsági öveivel kapcsolatos
beavatkozásokat kizárólag megfelelő
szakértelemmel és felszereltséggel
rendelkező szakszervizben végeztesse.
A CITROËN hálózat garantáltan megfelel
ezeknek a feltételeknek.
Szabályos időközönként és főleg, ha
a hevedereken sérülést tapasztal,
ellenőriztesse a biztonsági öveket
a CITROËN hálózatban vagy egy
szakszervizben.
A heveder tisztítását szappanos vízzel
vagy a CITROËN hálózatban beszerezhető
textiltisztítóval végezze.
Az ülések vagy a hátsó üléssor lehajtását
vagy elmozdítását követően mindig
győződjön meg arról, hogy a biztonsági öv
megfelelően van-e elhelyezve és feltekerve.
Ütközés esetén
Az ütközés jellegének és nagyságának
függvényében a pirotechnikai övfeszítő a
légzsákoktól függetlenül, azok kinyílását
megelőzően is működésbe léphet. Az
övfeszítők működésbe lépésekor enyhe,
ártalmatlan füst szabadul fel, és a
rendszerbe épített pirotechnikai patron
felrobbanásából adódó zaj hallatszik.
A légzsák visszajelzése minden esetben
kigyullad.
Ütközést követően a biztonsági övek
rendszerének ellenőrzését és esetleges
cseréjét a CITROËN hálózatban vagy egy
szakszervizben végeztesse el.
Biztonság

99
C-Elysee_hu_Chap07_securite_ed01-2014

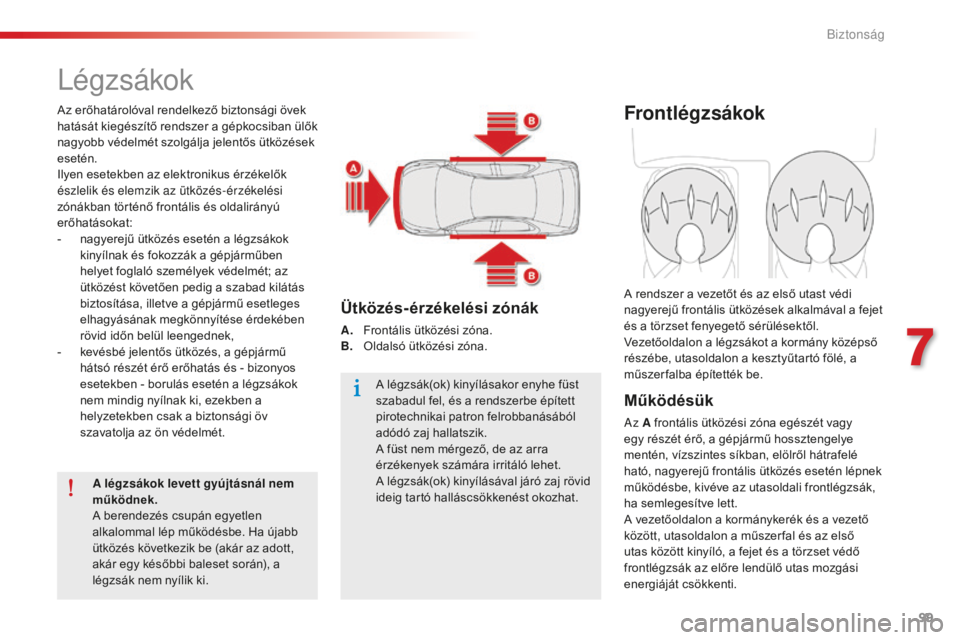

légzsákok
Az erőhatárolóval rendelkező biztonsági övek
hatását kiegészítő rendszer a gépkocsiban ülők
nagyobb védelmét szolgálja jelentős ütközések
esetén.
Ilyen esetekben az elektronikus érzékelők
észlelik és elemzik az ütközés-érzékelési
zónákban történő frontális és oldalirányú
erőhatásokat:
-
n
agyerejű ütközés esetén a légzsákok
kinyílnak és fokozzák a gépjárműben
helyet foglaló személyek védelmét; az
ütközést követően pedig a szabad kilátás
biztosítása, illetve a gépjármű esetleges
elhagyásának megkönnyítése érdekében
rövid időn belül leengednek,
-

k
evésbé jelentős ütközés, a gépjármű
hátsó részét érő erőhatás és - bizonyos
esetekben - borulás esetén a légzsákok
nem mindig nyílnak ki, ezekben a
helyzetekben csak a biztonsági öv
szavatolja az ön védelmét.
A légzsákok levett gyújtásnál nem
működnek.
A berendezés csupán egyetlen
alkalommal lép működésbe. Ha újabb
ütközés következik be (akár az adott,
akár egy későbbi baleset során), a
légzsák nem nyílik ki. A légzsák(ok) kinyílásakor enyhe füst
szabadul fel, és a rendszerbe épített
pirotechnikai patron felrobbanásából
adódó zaj hallatszik.
A füst nem mérgező, de az arra
érzékenyek számára irritáló lehet.
A légzsák(ok) kinyílásával járó zaj rövid
ideig tartó halláscsökkenést okozhat.
Ütközés-érzékelési zónák
A. Frontális ütközési zóna.
B. O
ldalsó ütközési zóna.
Frontlégzsákok
Működésük
az A frontális ütközési zóna egészét vagy
egy részét érő, a gépjármű hossztengelye
mentén, vízszintes síkban, elölről hátrafelé
ható, nagyerejű frontális ütközés esetén lépnek
működésbe, kivéve az utasoldali frontlégzsák,
ha semlegesítve lett.
A vezetőoldalon a kormánykerék és a vezető
között, utasoldalon a műszer fal és az első
utas között kinyíló, a fejet és a törzset védő
frontlégzsák az előre lendülő utas mozgási
energiáját csökkenti. A rendszer a vezetőt és az első utast védi
nagyerejű frontális ütközések alkalmával a fejet
és a törzset fenyegető sérülésektől.
Vezetőoldalon a légzsákot a kormány középső
részébe, utasoldalon a kesztyűtartó fölé, a
műszer falba építették be.
7
Biztonság
