Page 141 of 330

139
Cambio de los faros antiniebla
F acceda al faro antiniebla desde el orificio situado bajo el paragolpes.
S
i fuera necesario, afloje y retire
completamente la tapa.
F
G
ire el portalámparas un cuarto de vuelta,
en el sentido inverso a las agujas del reloj,
y retírelo.
F
d
e
sconecte el conector de la lámpara.
F
d
e
smonte la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.ta mbién puede consultar con la red
c
it
R
OË
n
o con un taller cualificado en
caso de dificultades para cambiar las
lámparas.
Cambio de los repetidores
laterales de intermitente
F introduzca un destornillador por la zona central del repetidor, entre éste y la base
de la carrocería.
F
B
ascule el destornillador para extraer el
repetidor, y retírelo.
F
d
e
sconecte el conector del repetidor.
F
S
ustituya el módulo.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Para adquirir el módulo, contacte
con la red
cit
R
OË
n
o con un taller
cualificado.
9
información práctica
Page 142 of 330

140
Cambio de las luces
estas lámparas se cambian desde el interior del maletero:
F a
br
a el maletero.
F
R
etire la rejilla de acceso al guarnecido
lateral correspondiente.
F
a
f
loje la tuerca y retírela.
F
d
e
sconecte el conector del piloto.
F
S
uelte el piloto bajando la lengüeta
y sáquelo con precaución, tirando
perpendicularmente de él hacia fuera. F
R
etire los cuatro tornillos y levante el
portalámparas.
F
G
ire la lámpara defectuosa un cuarto de
vuelta y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
in
troduzca el piloto en sus guías de forma
perpendicular al vehículo.
ap
riete sin forzar para garantizar la
estanqueidad, pero sin deteriorar el piloto.
1.
I
ndicadores de dirección (PY21W ámbar)
2. L
uces de marcha atrás (R10W)
3. L
uz antiniebla (P21W)
4.
L
uces de posición (P21/5W)
5.
L
uces de freno/de posición (P21/5W)
Luces traseras
información práctica
Page 143 of 330

141

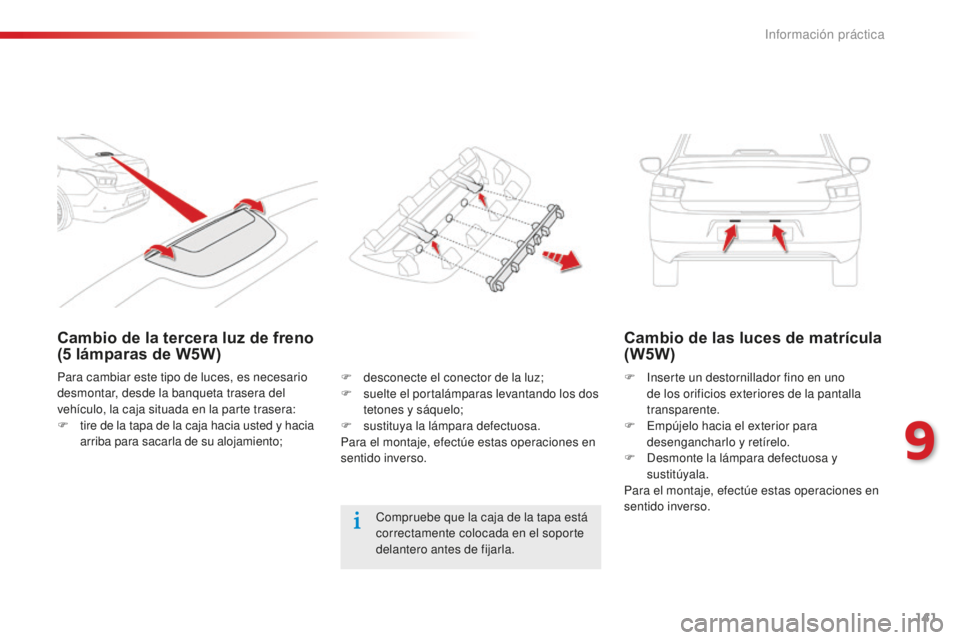

Cambio de la tercera luz de freno
(5 lámparas de W5W) Cambio de las luces de matrícula
(W5W)
F inserte un destornillador fino en uno
de los orificios exteriores de la pantalla
transparente.
F
e
m
pújelo hacia el exterior para
desengancharlo y retírelo.
F
d
e
smonte la lámpara defectuosa y
sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
co
mpruebe que la caja de la tapa está
correctamente colocada en el soporte
delantero antes de fijarla.
Para cambiar este tipo de luces, es necesario
desmontar, desde la banqueta trasera del
vehículo, la caja situada en la parte trasera:
F
t
ire de la tapa de la caja hacia usted y hacia
arriba para sacarla de su alojamiento; F
d
esconecte el conector de la luz;
F
s
uelte el portalámparas levantando los dos
tetones y sáquelo;
F
s
ustituya la lámpara defectuosa.
Para el montaje, efectúe estas operaciones en
sentido inverso.
9
información práctica
Page 144 of 330

142
cambio de un fusible
la pinza de extracción está fijada en el
interior de la tapa de la caja de fusibles del
salpicadero.
F
S
uelte la tapa tirando de la parte superior
derecha y, a continuación, de la izquierda.
F
a
b
ra completamente la tapa y dele la
vuelta.
Acceso al utillaje
F Retire la pinza.
información práctica
Page 145 of 330

143
Cambio de un fusible
En buen estadoFundidocitR OËn d eclina toda responsabilidad
relativa a los gastos ocasionados por
la reparación del vehículo o los fallos
de funcionamiento que resultasen de
la instalación de accesorios auxiliares
no suministrados ni recomendados por
c
it
R
OË
n
y no instalados según sus
prescripciones, en particular, cuando el
consumo del conjunto de los aparatos
conectados supere los 10 miliamperios.
Instalación de accesorios
eléctricos
el circuito eléctrico del vehículo está
diseñado para funcionar con los
equipamientos de serie u opcionales.
an
tes de instalar otros equipamientos
o accesorios eléctricos en el vehículo,
consulte en la red
cit
R
OË
n
o en un
taller cualificado.
an
tes de cambiar un fusible, es necesario:
F
c
o
nocer la causa de la avería y
solucionarla.
F
ap
agar todos los consumidores eléctricos.
F
i
n
movilizar el vehículo y cortar el contacto.
F
i
d
entificar el fusible fundido utilizando
las tablas de correspondencias y los
esquemas de las páginas siguientes.
Para intervenir en un fusible, es obligatorio:
F
u
tilizar la pinza especial para extraer el
fusible de su alojamiento y verificar el
estado del filamento.
F
S
ustituir siempre el fusible fundido por otro
de la misma intensidad (del mismo color)
ya que una intensidad diferente puede
provocar fallos de funcionamiento (riesgo
de incendio).
Pinza
la s
ustitución de un fusible que no
figure en las tablas podría causar fallos
graves en el vehículo.
co
nsulte en la
red
citR
OËn
o en un taller cualificado.
Si la avería se reproduce poco
después de cambiar el fusible, lleve el
vehículo a la red
cit
R
OË
n
o a un taller
cualificado para proceder a la revisión
del equipamiento eléctrico.
9
información práctica
Page 146 of 330

144
Fusibles en el salpicadero
la caja de fusibles está situada en la parte
inferior del salpicadero (en el lado izquierdo).
Acceso a los fusibles
F Ver apartado "acceso al utillaje". Fusible N°
Intensidad Funciones
F02 5 A
Reglaje de la altura de los faros, toma de diagnosis, cuadro de
climatización
F09 5 A
alar
ma, alarma (accesorios)
F11 5 A
cal
efacción adicional
F13 5 A
ay
uda al estacionamiento, ayuda al estacionamiento
(accesorios)
F14 10
A
c
uadro de climatización
F16 15
A
en
cendedor, toma de 12 V
F17 15
A
au
torradio, autorradio (accesorios)
F18 20
Aau torradio/Bluetooth, autorradio (accesorios)
F19 5
APantalla monocroma
c
F2
35
A
lu
ces de techo, lectores de mapa
F26 15
A
cl
axon
F27 15
ABomba de lavaparabrisas
F28 5
A
an
tirrobo
Tablas de fusibles
información práctica
Page 147 of 330

145
Fusible N°Intensidad Funciones
F29 -
no
utilizado
F30 10
ARetrovisores exteriores térmicos
F31 25
A
lu
neta trasera térmica
F32 -
no
utilizado
F33 30
A
el
evalunas eléctricos delanteros
F34 30
A
el
evalunas eléctricos traseros
F35 30
A
as
ientos calefactados delanteros
F36 -
no
utilizado
F37 20
A
ca
ja de servicio remolque
9
Información práctica
Page 148 of 330

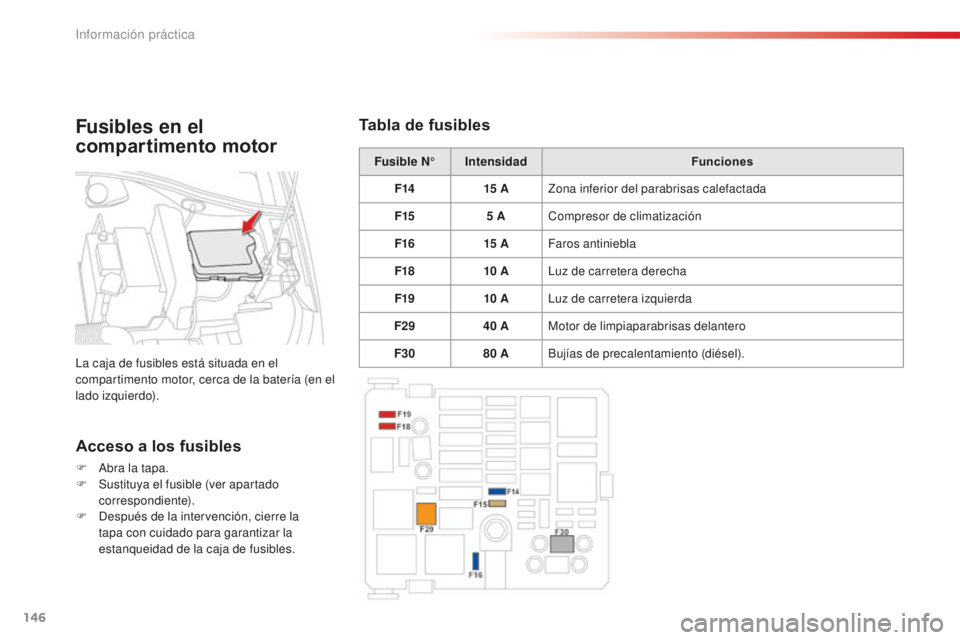

146
Fusible N°Intensidad Funciones
F14 15
A
zo
na inferior del parabrisas calefactada
F15 5
A
co
mpresor de climatización
F16 15
AFaros antiniebla
F18 10
A
lu
z de carretera derecha
F19 10
A
lu
z de carretera izquierda
F29 40
AMotor de limpiaparabrisas delantero
F30 80
ABujías de precalentamiento (diésel).
Acceso a los fusibles
F abra la tapa.
F
S ustituya el fusible (ver apartado
correspondiente).
F
d
e
spués de la intervención, cierre la
tapa con cuidado para garantizar la
estanqueidad de la caja de fusibles.
Tabla de fusiblesFusibles en el
compartimento motor
la caja de fusibles está situada en el
compartimento motor, cerca de la batería (en el
lado izquierdo).
Información práctica
Page 149 of 330

147
Batería
Desconexión de los cables
F levante el mando de bloqueo al máximo.
Reconexión de los cables
F coloque la abrazadera 1 abierta del cable
en el borne (+) de la batería.
F
a
p
riete verticalmente la abrazadera 1 para
colocarla correctamente contra la batería.
F
B
loquee la abrazadera separando la guía
de colocación y bajando el mando 2 .
nu
nca fuerce la palanca, ya que si
la abrazadera está mal colocada, el
bloqueo no se efectuará y tendrá que
repetir el procedimiento.
Procedimiento para recargar la batería descargada o para arrancar el motor a partir de otra batería.
la batería está situada en el compartimento motor.Para acceder a ella:
F
ab ra el capó con el mando interior, y luego
con el exterior.
F
F
ije la varilla de soporte del capó.
F
R
etire la cubierta de plástico para acceder
al borne (+).
Acceso a la batería
9
información práctica
Page 150 of 330

148
Arranque a partir de otra
batería
Si la batería del vehículo está descargada, el
motor se puede arrancar mediante una batería
auxiliar (externa o de otro vehículo) y los cables
de emergencia.F
R
etire la tapa de plástico del borne (+), si el
vehículo dispone de ella.
F c
o
necte el cable rojo al borne (+) de la
batería descargada A y luego al borne (+)
de la batería auxiliar B .
F c
o
necte un extremo del cable verde o
negro al borne (-) de la batería auxiliar B (o
al punto de masa del vehículo auxiliar).
F c
o
necte el otro extremo del cable verde
o negro al punto de masa C del vehículo
averiado (o al soporte de motor).
F a
r
ranque el motor del vehículo auxiliar y
manténgalo en funcionamiento durante
unos minutos.
F a
c
cione el arranque del vehículo averiado
y deje el motor en marcha.
S i el motor no arranca inmediatamente,
corte el contacto y espere unos instantes
antes de volver a intentarlo.
F
e
s
pere a que vuelva al ralentí y
desconecte los cables de emergencia en
orden inverso.
F
V
uelva a colocar la tapa de plástico del
borne (+), si el vehículo dispone de ella.an tes iniciar el procedimiento,
compruebe que la batería auxiliar tiene
una tensión nominal de 12
V y una
capacidad, como mínimo, igual a la de
la batería descargada.
no a
rranque el motor utilizando un
cargador de baterías.
no d
esconecte el borne (+) cuando el
motor esté en funcionamiento.
Información práctica
