Kontroly

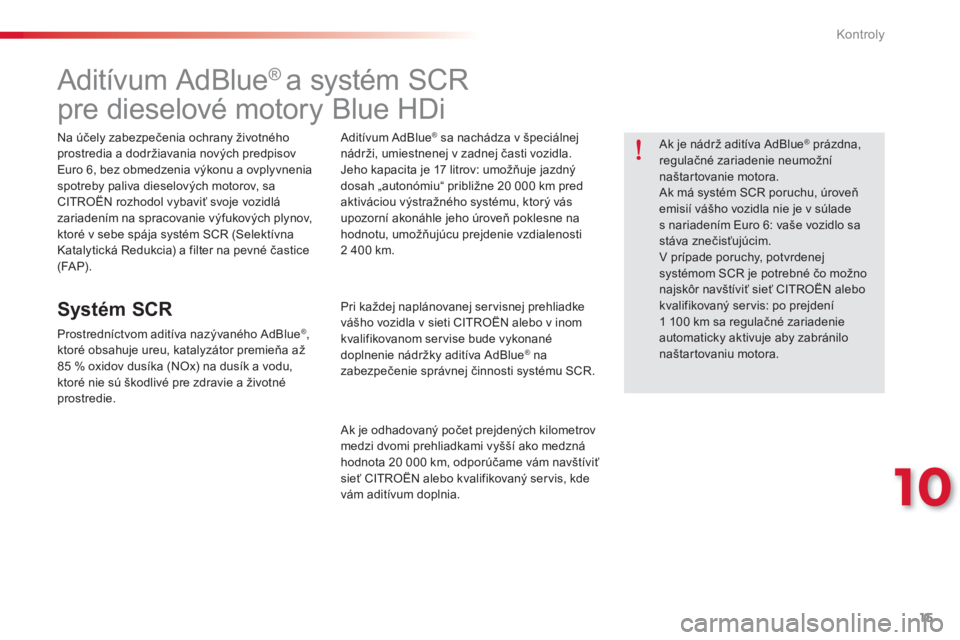

Aditívum AdBlue ®
a systém SCR
pre dieselové motory Blue HDi
Na účely zabezpečenia ochrany životného
prostredia a dodržiavania nových predpisov
Euro 6, bez obmedzenia výkonu a ovplyvnenia
spotreby paliva dieselových motorov, sa
CITROËN rozhodol vybaviť svoje vozidlá
zariadením na spracovanie výfukových plynov,
ktoré v sebe spája systém SCR (Selektívna
Katalytická Redukcia) a filter na pevné častice
(FAP).
Systém SCR
Prostredníctvom aditíva nazývaného AdBlue ®
,
ktoré obsahuje ureu, katalyzátor premieňa až
85 % oxidov dusíka (NOx) na dusík a vodu,
ktoré nie sú škodlivé pre zdravie a životné
prostredie.
Aditívum AdBlue
®
sa nachádza v špeciálnej
nádrži, umiestnenej v zadnej časti vozidla.
Jeho kapacita je 17 litrov: umožňuje jazdný
dosah „autonómiu“ približne 20 000 km pred
aktiváciou výstražného systému, ktorý vás
upozorní akonáhle jeho úroveň poklesne na
hodnotu, umožňujúcu prejdenie vzdialenosti
2 400 km.
Pri každej naplánovanej servisnej prehliadke
vášho vozidla v sieti CITROËN alebo v inom
kvalifikovanom ser vise bude vykonané
doplnenie nádržky aditíva AdBlue
® na
zabezpečenie správnej činnosti systému SCR.
Ak je odhadovaný počet prejdených kilometrov
medzi dvomi prehliadkami vyšší ako medzná
hodnota 20 000 km, odporúčame vám navštíviť
sieť CITROËN alebo kvalifikovaný ser vis, kde
vám aditívum doplnia.
Ak je nádrž aditíva AdBlue
®
prázdna,
regulačné zariadenie neumožní
naštartovanie motora.
Ak má systém SCR poruchu, úroveň
emisií vášho vozidla nie je v súlade
s nariadením Euro 6: vaše vozidlo sa
stáva znečisťujúcim.
V prípade poruchy, potvrdenej
systémom SCR je potrebné čo možno
najskôr navštíviť sieť CITROËN alebo
kvalifikovaný ser vis: po prejdení
1 100 km sa regulačné zariadenie
automaticky aktivuje aby zabránilo
naštartovaniu motora.
Page 302 of 330
16
Kontroly

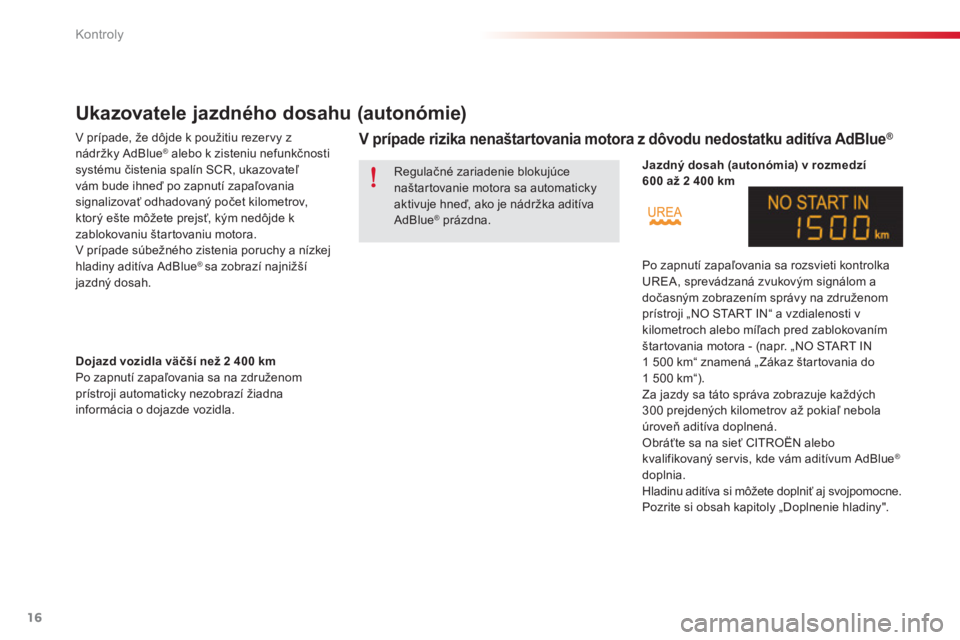

Ukazovatele jazdného dosahu (autonómie)
V prípade, že dôjde k použitiu rezer vy z
nádržky AdBlue ® alebo k zisteniu nefunkčnosti
systému čistenia spalín SCR, ukazovateľ
vám bude ihneď po zapnutí zapaľovania
signalizovať odhadovaný počet kilometrov,
ktorý ešte môžete prejsť, kým nedôjde k
zablokovaniu štartovaniu motora.
V prípade súbežného zistenia poruchy a nízkej
hladiny aditíva AdBlue
® sa zobrazí najnižší
jazdný dosah.
V prípade rizika nenaštartovania motora z dôvodu nedostatku aditíva AdBlue ®
Dojazd vozidla väčší než 2 400 km
Po zapnutí zapaľovania sa na združenom
prístroji automaticky nezobrazí žiadna
informácia o dojazde vozidla.

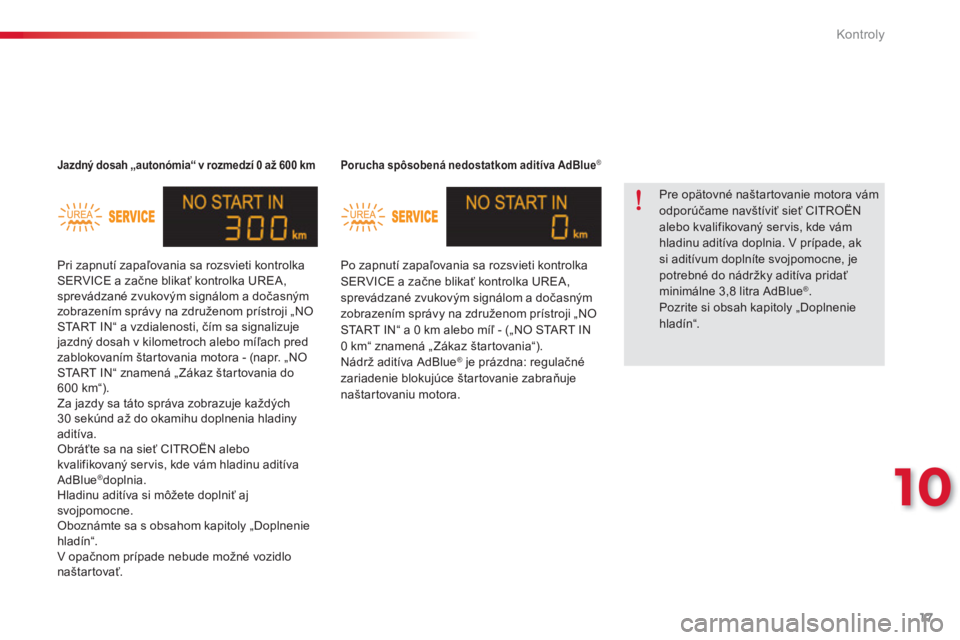

Jazdný dosah (autonómia) v rozmedzí
600 až 2 400 km
Po zapnutí zapaľovania sa rozsvieti kontrolka
UREA, sprevádzaná zvukovým signálom a
dočasným zobrazením správy na združenom
prístroji „NO START IN“ a vzdialenosti v
kilometroch alebo míľach pred zablokovaním
štartovania motora - (napr. „NO START IN
1 500 km“ znamená „ Zákaz štartovania do
1 500 km“).
Za jazdy sa táto správa zobrazuje každých
300 prejdených kilometrov až pokiaľ nebola
úroveň aditíva doplnená.
Obráťte sa na sieť CITROËN alebo
kvalifikovaný servis, kde vám aditívum AdBlue
®
doplnia.
Hladinu aditíva si môžete doplniť aj svojpomocne.
Pozrite si obsah kapitoly „Doplnenie hladiny". Regulačné zariadenie blokujúce
naštartovanie motora sa automaticky
aktivuje hneď, ako je nádržka aditíva
AdBlue
® prázdna.
Page 303 of 330
17
10
Kontroly
Porucha spôsobená nedostatkom aditíva AdBlue ®
Po zapnutí zapaľovania sa rozsvieti kontrolka
SERVICE a začne blikať kontrolka UREA,
sprevádzané zvukovým signálom a dočasným
zobrazením správy na združenom prístroji „NO
START IN“ a 0 km alebo míľ - („NO START IN
0 km“ znamená „ Zákaz štartovania“).
Nádrž aditíva AdBlue
®
je prázdna: regulačné
zariadenie blokujúce štartovanie zabraňuje
naštartovaniu motora.
Jazdný dosah „autonómia“ v rozmedzí 0 až 600 km
Pri zapnutí zapaľovania sa rozsvieti kontrolka
SERVICE a začne blikať kontrolka UREA,
sprevádzané zvukovým signálom a dočasným
zobrazením správy na združenom prístroji „NO
START IN“ a vzdialenosti, čím sa signalizuje
jazdný dosah v kilometroch alebo míľach pred
zablokovaním štartovania motora - (napr. „NO
START IN“ znamená „ Zákaz štartovania do
600 km“).
Za jazdy sa táto správa zobrazuje každých
30 sekúnd až do okamihu doplnenia hladiny
aditíva.
Obráťte sa na sieť CITROËN alebo
kvalifikovaný servis, kde vám hladinu aditíva
AdBlue
® doplnia.
Hladinu aditíva si môžete doplniť aj
svojpomocne.
Oboznámte sa s obsahom kapitoly „Doplnenie
hladín“.
V opačnom prípade nebude možné vozidlo
naštartovať.
Pre opätovné naštartovanie motora vám
odporúčame navštíviť sieť CITROËN
alebo kvalifikovaný ser vis, kde vám
hladinu aditíva doplnia. V prípade, ak
si aditívum doplníte svojpomocne, je
potrebné do nádržky aditíva pridať
minimálne 3,8 litra AdBlue
® .
Pozrite si obsah kapitoly „Doplnenie
hladín“.
Page 304 of 330
18
Kontroly
Zákaz štar tovania
Pri každom zapnutí zapaľovania sa rozsvietia
kontrolky SERVIS a autodiagnostika motora a
začne blikať kontrolka UREA, doprevádzané
zvukovým signálom a dočasným zobrazením
správy na združenom prístroji "NO START
IN"a 0 km alebo míľ - ("NO START IN 0 km
znamená „ Zákaz štartovania“).
Pre obnovenie opätovného naštartovania
motora bezpodmienečne kontaktujte sieť
CITROËN alebo na kvalifikovaný ser vis.
Prekročili ste limit povolenej jazdy:
blokovacie zariadenie štartovania zabráni
opätovnému naštartovaniu motora.

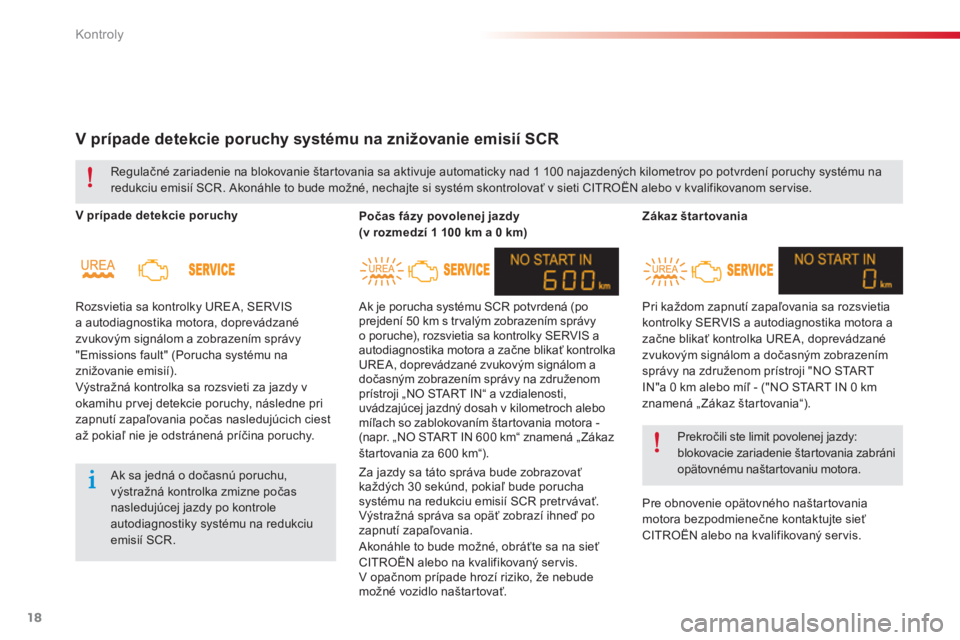

V prípade detekcie poruchy systému na znižovanie emisií SCR
V prípade detekcie poruchy
Rozsvietia sa kontrolky UREA, SERVIS
a autodiagnostika motora, doprevádzané
zvukovým signálom a zobrazením správy
"Emissions fault" (Porucha systému na
znižovanie emisií).
Výstražná kontrolka sa rozsvieti za jazdy v
okamihu pr vej detekcie poruchy, následne pri
zapnutí zapaľovania počas nasledujúcich ciest
až pokiaľ nie je odstránená príčina poruchy.
Počas fázy povolenej jazdy
(v rozmedzí 1 100 km a 0 km)
Ak je porucha systému SCR potvrdená (po
prejdení 50 km s tr valým zobrazením správy
o poruche), rozsvietia sa kontrolky SERVIS a
autodiagnostika motora a začne blikať kontrolka
UREA, doprevádzané zvukovým signálom a
dočasným zobrazením správy na združenom
prístroji „NO START IN“ a vzdialenosti,
uvádzajúcej jazdný dosah v kilometroch alebo
míľach so zablokovaním štartovania motora -
(napr. „NO START IN 600 km“ znamená „ Zákaz
štartovania za 600 km“). Regulačné zariadenie na blokovanie štartovania sa aktivuje automaticky nad 1 100 najazdených kilometrov po potvrdení poruchy systému na
redukciu emisií SCR. Akonáhle to bude možné, nechajte si systém skontrolovať v sieti CITROËN alebo v kvalifikovanom servise.
Ak sa jedná o dočasnú poruchu,
výstražná kontrolka zmizne počas
nasledujúcej jazdy po kontrole
autodiagnostiky systému na redukciu
emisií SCR. Za jazdy sa táto správa bude zobrazovať
každých 30 sekúnd, pokiaľ bude porucha
systému na redukciu emisií SCR pretr vávať.
Výstražná správa sa opäť zobrazí ihneď po
zapnutí zapaľovania.
Akonáhle to bude možné, obráťte sa na sieť
CITROËN alebo na kvalifikovaný ser vis.
V opačnom prípade hrozí riziko, že nebude
možné vozidlo naštartovať.
Page 305 of 330
19
10
Kontroly
Zamrznutie aditíva AdBlue
®
Aditívum AdBlue
®
zamŕza pri teplotách
nižších ako približne -11°C.
Systém SCR je vybavený ohrievacím
zariadením AdBlue
® , ktoré vám
umožní jazdu za veľmi chladných
poveternostných podmienok.

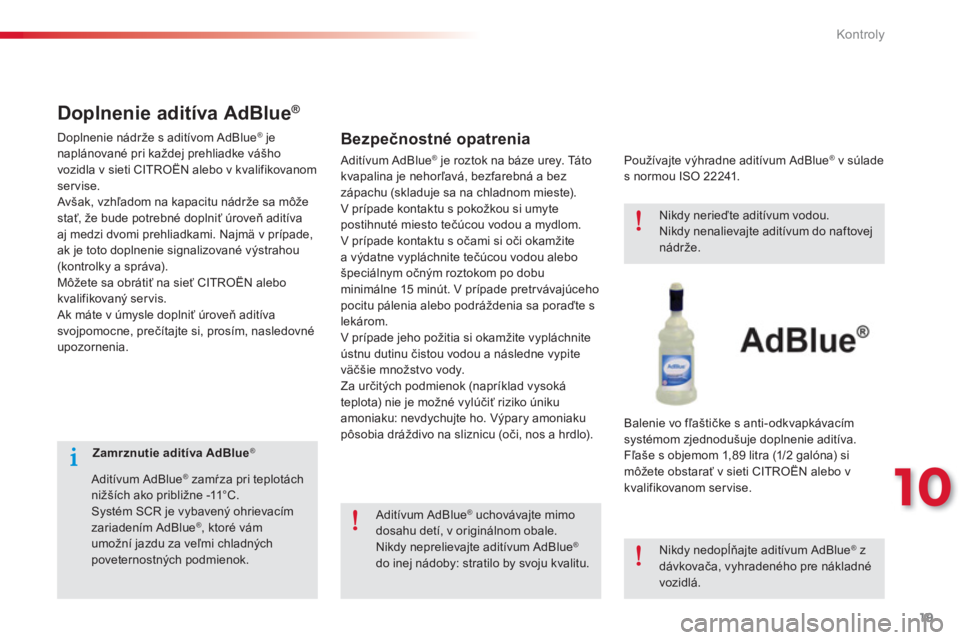

Doplnenie aditíva AdBlue ®
