Page 81 of 330

79
na temelju podataka iz davača smještenih u
braniku, ta funkcija upozorava vas na sve vrste
prepreka (osobu, vozilo, drvo, ogradu...) u
njihovom području otkrivanja.
Predmeti poput kolčića, gradilišne oznake
i drugi slični predmeti mogu se otkriti na
početku, ali ne i kad im se vozilo sasvim približi,
jer postoje nepokrivena područja.
Pomoć pri parkiranju straga
Taj sustav nikako ne može zamijeniti
oprez vozača.
su
stav se uključuje postavljanjem ručice
mjenjača u stupanj za vožnju natrag.
Uključivanje se potvrđuje zvučnim signalom.
su
stav se isključuje premještanjem ručice
mjenjača u neki drugi položaj.
Zvučna pomoć
Blizina prepreke dojavljuje se isprekidanim
zvučnim signalima, koji postaju sve učestaliji
kako se vozilo približava prepreci.
st
rana na kojoj se nalazi prepreka može se
odrediti prema zvučniku (desnom ili lijevom) iz
kojeg se emitiraju signali.
ka
d udaljenost između vozila i prepreke
postane manja od oko trideset centimetara,
zvučni signal postaje neprekinut.
Grafička pomoć
Grafički prikaz na ekranu dopunjuje zvučne
signale. na e kranu se prikazuju segmenti
koji su sve bliže vozilu.
k
a
d se vozilo sasvim
približi prepreci, na ekranu se prikazuje znak
opasnosti.
5
Vožnja
Page 82 of 330

80
Po lošem vremenu ili zimi, provjerite da
davači nisu prekriveni blatom, ledom ili
snijegom. n
a
kon uključivanja stupnja
prijenosa za vožnju natrag, zvučni
signal (duži bip) upozorava vas da su
davači možda prljavi.
ne
ki izvori buke (motor, kamion,
pneumatski čekić...) mogu aktivirati
zvučne signale pomoći pri parkiranju. U slučaju neispravnosti sustava,
nakon uključivanja stupnja
prijenosa za vožnju natrag, na
ploči s instrumentima pali se ova žaruljica i/ili
se prikazuje poruka na ekranu, uz zvučni signal
(kratak bip).
ob
ratite se mreži C
iTr
o
Ën
ili nekoj stručnoj
radionici.
Neispravnost u radu
sustav će se automatski isključiti ako
na vozilo priključite prikolicu ili ako
postavite nosač bicikla (ako je riječ
o kuki za vuču ili nosaču bicikla koje
preporučuje C
i T
r
o
Ën)
.
Isključivanje / uključivanje
pomoći pri parkiranju straga
Funkcija se isključuje i uključuje u
izborniku za konfiguraciju vozila.
st
atus funkcije memorira se prilikom
prekida kontakta.
za v
iše detalja o otvaranju izbornika pomoći pri
parkiranju, pogledajte točku "
os
obne postavke -
ko
nfiguracija" ekrana u poglavlju "Provjera
rada".
Vožnja
Page 83 of 330

81
sklopka svjetalaTa sklopka služi za paljenje i gašenje pojedinih prednjih i stražnjih svjetala vozila.
Glavna svjetla
Prednja i stražnja svjetla osiguravaju bolju
vidljivost, ovisno o vremenskim i svjetlosnim
uvjetima:
-
s u
paljenim pozicijskim svjetlima vozilo je
uočljivije,
-
s u
paljenim kratkim svjetlima vozač bolje
vidi cestu, ne zasljepljujući druge sudionike
u prometu,
-
d
uga svjetla na praznoj cesti, radi još bolje
preglednosti.
Dodatna svjetla
dodatna svjetla koriste se u posebnim uvjetima
vidljivosti:
-
s
tražnje svjetlo za maglu,
-
p
rednja svjetla za maglu.
U određenim klimatskim uvjetima (niska
temperatura, vlaga), zamagljenost
unutrašnje površine stakla prednjih i
stražnjih svjetala normalna je pojava;
ona će nestati nekoliko minuta nakon
paljenja svjetala.
6
V
Page 84 of 330

82
Prsten za izbor rada glavnih
svjetala
okrenite prsten i postavite željeni simbol
nasuprot oznaci.Ugašena svjetla.
Upaljena samo pozicijska svjetla.
Upaljena kratka ili duga svjetla.
Ručica za prebacivanje svjetala
Povucite ručicu za prebacivanje s kratkog
svjetla na dugo i obratno.
ka
d su svjetla ugašena ili su upaljena samo
pozicijska svjetla, svjetlosni signal dugim
svjetlom može se uključiti povlačenjem ručice.
Prikazi
na ploči s instrumentima pali se žaruljica
kojom se potvrđuje da su odgovarajuća svjetla
upaljena.
V
Page 85 of 330

83
Prsten za uključivanje svjetala za maglu
Ta svjetla se mogu upaliti ako su upaljena kratka ili duga svjetla.
Prednja svjetla za maglu i
stražnje svjetlo za maglu
U slučaju ručnog gašenja kratkih svjetala,
svjetla za maglu i pozicijska svjetla ostaju
upaljena.
F
U
gasite svjetla za maglu okretanjem
prstena prema natrag, tada će se ugasiti i
pozicijska svjetla.ok
renite prsten:
F
p
rema naprijed; prvim zakretom pale se
prednja svjetla za maglu,
F
p
rema naprijed; drugim zakretom pali se
stražnje svjetlo za maglu,
F
p
rema natrag; prvim zakretom gasi se
stražnje svjetlo za maglu,
F
p
rema natrag; drugim zakretom gase se
prednja svjetla za maglu.
Samo stražnje svjetlo za
maglu
F svjetlo se pali okretanjem prstena prema naprijed.
F
s
v
jetlo se gasi okretanjem prstena prema
natrag.
6
V
Page 86 of 330

84
Po vedrom vremenu ili po kiši, danju
i noću, prednja svjetla za maglu i
stražnje svjetlo za maglu ne smiju se
paliti. U takvim uvjetima ta jaka svjetla
mogla bi zaslijepiti druge sudionike u
prometu. o
n
a se smiju koristiti samo po
magli ili kad pada snijeg.
U takvim klimatskim uvjetima, sami
ručno upalite prednja svjetla za maglu i
kratko svjetlo, jer davač vanjskog svjetla
može otkriti dovoljnu vanjsku svjetlost.
st
ražnje i prednja svjetla za maglu ne
zaboravite ugasiti čim vam više nisu
potrebna.Paljenje svjetala nakon
prekida kontakta
za ponovno uključivanje svjetala,
okrenite prsten u položaj "0" (ugašena
svjetla), zatim u željeni položaj.
na
kon otvaranja vrata vozača, ako
svjetla ostanu upaljena, na to će vas
upozoriti privremeni zvučni signal.
sv
a svjetla, osim pozicijskih svjetala,
ugasit će se automatski nakon najviše
trideset minuta, kako se ne bi ispraznio
akumulator.
Gašenje svjetala nakon
prekida kontakta
nakon prekida kontakta, sva svjetla
odmah se gase, osim kratkog
svjetla ako je uključeno automatsko
privremeno paljenje svjetala.
Vidljivost
Page 87 of 330

85
nakon prekida kontakta, kratka svjetla mogu
ostati privremeno upaljena, radi lakšeg izlaska
i udaljavanja od vozila na slabije osvijetljenom
mjestu.
Ručno privremeno paljenje
svjetala
Paljenje
F Prekinite kontakt i povucite sklopku svjetala, kao za uključivanje svjetlosnog
signala.
F
F
unkcija se isključuje ponovnim
povlačenjem sklopke.
Gašenje
ručno uključena funkcija privremenog paljenja
svjetala automatski se isključuje nakon
određenog vremena.
Dnevna svjetla*
nakon pokretanja motora, dnevna svjetla
automatski se pale ako je sklopka svjetala u
položaju "0".
*
o
v
isno o tržištu.
na
kon paljenja pozicijskih, kratkih
ili dugih svjetala, dnevna svjetla
se
ga
se.
ov
a funkcija ne može se isključiti.
6
V
Page 88 of 330

86

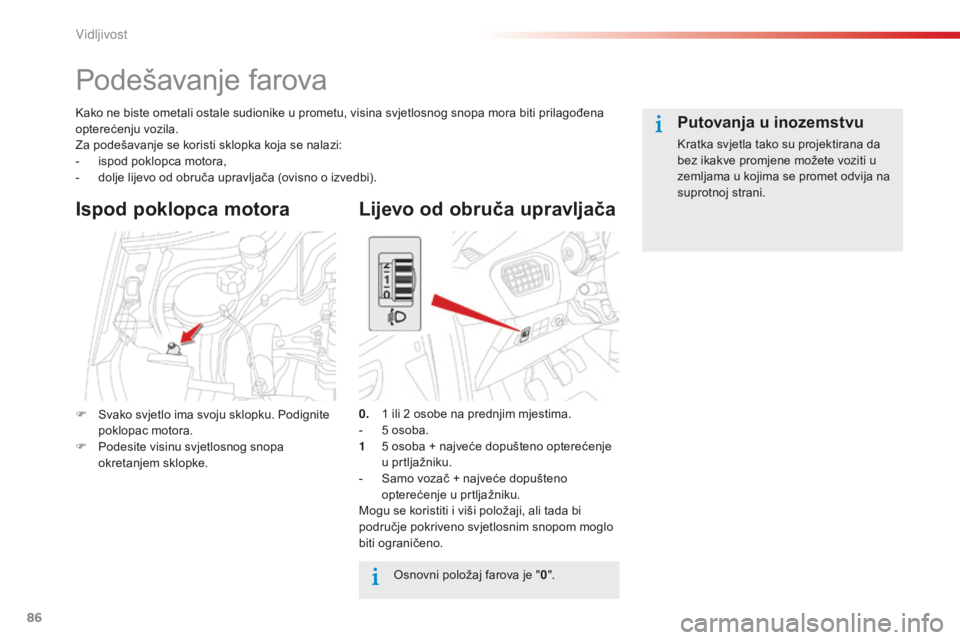

Podešavanje farova
kako ne biste ometali ostale sudionike u prometu, visina svjetlosnog snopa mora biti prilagođena
opterećenju vozila.
za p
odešavanje se koristi sklopka koja se nalazi:
-
i
spod poklopca motora,
-
d
olje lijevo od obruča upravljača (ovisno o izvedbi).
os
novni položaj farova je "0".
0.
1
ili 2 osobe na prednjim mjestima.
-
5
osoba.
1
5
osoba + najveće dopušteno opterećenje
u prtljažniku.
-
s
a
mo vozač + najveće dopušteno
opterećenje u prtljažniku.
Mogu se koristiti i viši položaji, ali tada bi
područje pokriveno svjetlosnim snopom moglo
biti ograničeno.
Ispod poklopca motora
F svako svjetlo ima svoju sklopku. Podignite poklopac motora.
F
P
odesite visinu svjetlosnog snopa
okretanjem sklopke.
Putovanja u inozemstvu
kratka svjetla tako su projektirana da
bez ikakve promjene možete voziti u
zemljama u kojima se promet odvija na
suprotnoj strani.
Lijevo od obruča upravljača
Vidljivost
Page 89 of 330

87
sklopka brisača
Ručno upravljanje
sklopkom brisača izravno upravlja vozač.Brisač vjetrobrana
sklopka za izbor brzine brisanja: podignite ili
spustite sklopku u željeni položaj.Brzo brisanje ( jake oborine).
no
rmalno brisanje (umjerena kiša).
is
prekidano brisanje (učestalost se
prilagođava brzini vozila).
isk
ljučen.
Pojedinačno brisanje (pritisnite
sklopku prema dolje i otpustite je).
Pranje vjetrobrana
Povucite sklopku brisača prema sebi. na t aj
način uključuje se pranje vjetrobrana, kao i
privremeni rad brisača.
Mlaznice za pranje stakla ne mogu se
podešavati.
n
e p
okušavajte ih pomicati
(opasnost od oštećenja).
6
V
Page 90 of 330

88
Poseban položaj brisača
vjetrobrana
Taj položaj omogućuje odvajanje metlica
brisača od vjetrobrana.
U tom položaju metlice se mogu očistiti ili
zamijeniti. Taj položaj može biti koristan i
zimi, jer omogućuje podizanje metlica na
vjetrobranu.za održavanje učinkovitosti plosnatih
metlica brisača pridržavajte se sljedećih
savjeta:
-
o
prezno rukujte metlicama,
-
r
edovito ih čistite sapunicom,
-
n
e koristite ih za pridržavanje
kartona na vjetrobranu,
-
z
amijenite ih odmah nakon prvih
znakova istrošenosti.
F
U r
oku od jedne minute nakon prekida
kontakta, pomaknite sklopku brisača za
postavljanje metlica u vertikalni položaj.
F
z
a v
raćanje metlica u osnovni položaj,
uključite kontakt i pomaknite sklopku
brisača.
