Bezpiecznik CITROEN C-ELYSÉE 2017 Instrukcja obsługi (in Polish)

3
.
.Zalecenia dotyczące jazdy 101
Uruchamianie - wyłączanie silnika 1 02
Hamulec postojowy

1
05
Manualna skrzynia biegów

1
05
Sterowana skrzynia biegów

1
06
Automatyczna skrzynia biegów (EAT6)

1
10
Wskaźnik zmiany biegu

1
15
Stop & Start

1
16
Ogranicznik prędkości
1

19
Regulator prędkości

1
22
Pomoc przy parkowaniu tyłem

1
25
Kamera cofania

1
27
Paliwo
12

9
Urządzenie zapobiegające tankowaniu niewłaściwego paliwa (pojazd
z silnikiem Diesla)

1
30
Zgodne paliwa

1
31
AdBlue
® i układ SCR (Diesel BlueHDi) 1 32
Łańcuchy śniegowe 1 36
Tryb oszczędzania energii

1
37
Wymiana wycieraczki

1
38
Holowanie przyczepy

1
39
Zalecenia dotyczące pielęgnacji i obsługi

1
40
Relingi dachowe

1
40
Pokrywa komory silnika

1
41
Silniki
1

42
Kontrola poziomów

1
43
Kontrole
1

46Brak paliwa (silnik Diesla)

1
48
Zestaw do prowizorycznej naprawy opony
1
49
Koło zapasowe
1
54
Wymiana żarówki
1
61
Wymiana bezpiecznika
1
67
Akumulator 12 V
1
72
Holowanie samochodu
1
77
Silniki i dane techniczne
1
79
Masy pojazdu i przyczep
1
79
Wymiary
1
82
Oznaczenia identyfikacyjne
1
83System audio / Bluetooth
1
84
System audio
2
08
Informacje na temat
CITROËN Connect
Nav lub CITROËN Connect Radio można
znaleźć na stronach internetowych:
http://service.citroen.com/ddb/
Jazda
Informacje praktyczne W razie awarii
Dane techniczne Audio i telematyka
Indeks alfabetyczny
.
Spis treści

6
Fotel kierowcy
1
Otwieranie pokrywy komory silnika
1
41
2
Bezpieczniki w desce rozdzielczej
1
67–170
3
Systemy audio i telematyki
1
84, 208
4
Lampki sufitowe
6
9
Wewnętrzne lusterko wsteczne

5
1
5
Sygnał alarmowy
7
1
Ryglowanie / odryglowanie od wewnątrz

4
4
6
Ustawianie daty/godziny
3
1–32
7
Ogrzewanie, wentylacja
5
2– 53
Klimatyzacja sterowana
ręcznie (bez wyświetlacza)

5
2– 53
Klimatyzacja elektroniczna
(z wyświetlaczem)

5
4 – 56
Osuszanie - odmrażanie
przedniej szyby

5
7– 58
Osuszanie - odmrażanie tylnej szyby

5
8
Ogrzewanie dolnej części
przedniej szyby

5
8
8
Manualna skrzynia biegów
1
05
Elektroniczna skrzynia biegów

1
06 –109
Automatyczna skrzynia
biegów (EAT6)

1
10 –114
Wskaźnik zmiany biegu

1
15
9
Gniazdo USB
6
2
Gniazdko 12 V / zapalniczka

6
2
10
Hamulec postojowy
1
05
11
Dezaktywacja
przełączników sterowania
podnośnikami szyb

4
5
Wprowadzenie

8
Obsługa techniczna - dane techniczne
7
Masy - pojazdy z silnikiem benzynowym 180Masy - pojazdy z silnikiem Diesla 181
8
Elementy identyfikacyjne

1
83
Wymiary
1

82
1
Kontrola poziomów
1
43 –145
-

o
lej
-

p
łyn hamulcowy
-

p
łyn chłodzący
-

p
łyn do spryskiwacza szyb
-

d
odatek (silnik Diesla z filtrem cząstek
st a ł yc h)
Kontrola podzespołów

1
46 –147
-
a

kumulator
-

f
iltr powietrza/kabiny
-

f
iltr oleju
-

f
iltr cząstek stałych (silnik Diesla)
-

k
locki / tarcze hamulcowe
2
Brak paliwa (silnik Diesla)
1
48
AdBlue
® i układ SCR
(Diesel BlueHDi) 1 32–135
3
A k u m u l at o r
17

2 –176
Redukcja obciążenia, tryb ekonomiczny

1
37
4
Bezpieczniki w komorze silnika
1
67–171
5
Otwieranie pokrywy komory silnika
1
41
Pod pokrywą komory silnika
benzynowego
1

42
Pod pokrywą komory silnika Diesla

1
42
Silniki benzynowe

1
80
Silniki Diesla

1
81
6
Wymiana żarówek
przednich świateł
1
61–166
-

p
rzód
-

t
ył
Wprowadzenie

70
Ogólne zalecenia związane z bezpieczeństwem
W różnych miejscach samochodu są
przyklejone etykiety. Umieszczono na nich
ostrzeżenia dotyczące bezpieczeństwa,
jak również informacje identyfikacyjne
samochodu. Nie należy ich usuwać,
ponieważ stanowią integralną część
samochodu.
Wszelkie naprawy samochodu należy
przeprowadzać w specjalistycznym
warsztacie posiadającym informacje
techniczne, wiedzę oraz odpowiedni
sprzęt. To wszystko znajdą Państwo w
ASO sieci
CITROËN.
Należy zwrócić uwagę na następujące
punkty:
-
M
ontaż wyposażenia lub akcesoriów
elektrycznych niezatwierdzonych
przez
CITROËN może spowodować
nadmierne zużycie energii elektrycznej
oraz usterkę systemów elektrycznych
w samochodzie. Należy skontaktować
się z ASO sieci
CITROËN w celu
zapoznania się z ofertą zatwierdzonych
akcesoriów.
-

Z

e względów bezpieczeństwa
dostęp do gniazda diagnostycznego,
powiązanego z pokładowymi
systemami elektronicznymi w
samochodzie, jest bezwzględnie
zastrzeżony dla ASO sieci
CITROËN
lub wyspecjalizowanego warsztatu
posiadających odpowiednie
wyposażenie (ryzyko nieprawidłowego
działania pokładowych systemów
elektronicznych, które może
doprowadzić do usterek lub poważnych
wypadków). Producent nie będzie
ponosił odpowiedzialności w przypadku
nieprzestrzegania tego zalecenia.
-

W

szelkie zmiany lub adaptacje
nieprzewidziane i nieautoryzowane
przez
CITROËN lub wykonane bez
przestrzegania zaleceń technicznych
określonych przez producenta
powodują zawieszenie gwarancji
umownej.
Montaż akcesor yjnych nadajników
radiowych
Przed przystąpieniem do montażu
nadajnika radiowego z anteną zewnętrzną
należy koniecznie uzgodnić z ASO sieci
CITROËN, jakie wymogi musi spełniać
urządzenie (pasmo częstotliwości,
maksymalna moc wyjściowa, położenie
anteny, specjalne warunki montażu),
zgodnie z dyrektywą o kompatybilności
elektromagnetycznej pojazdów
samochodowych (2004/104/ WE).
Przepisy w poszczególnych krajach
mogą nakładać obowiązek posiadania w
samochodzie wyposażenia związanego z
bezpieczeństwem: kamizelki odblaskowej,
trójkąta ostrzegawczego, alkomatu,
zapasowych żarówek i bezpieczników,
gaśnicy, apteczki, fartuchów ochronnych z
tyłu oraz innego wyposażenia.
Bezpieczeństwo

142

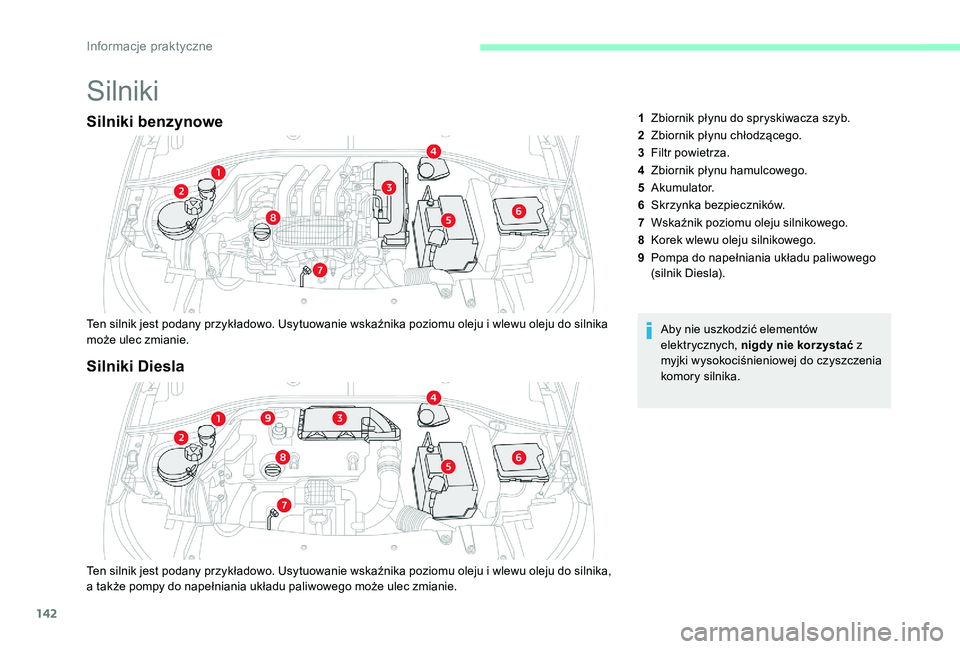

Silniki
Silniki benzynowe
Ten silnik jest podany przykładowo. Usytuowanie wskaźnika poziomu oleju i wlewu oleju do silnika
może ulec zmianie.Aby nie uszkodzić elementów
elektrycznych, nigdy nie korzystać z
myjki wysokociśnieniowej do czyszczenia
komory silnika.
Silniki Diesla
Ten silnik jest podany przykładowo. Usytuowanie wskaźnika poziomu oleju i wlewu oleju do silnika,
a także pompy do napełniania układu paliwowego może ulec zmianie.1
Zbiornik płynu do spryskiwacza szyb.
2 Zbiornik płynu chłodzącego.
3 Filtr powietrza.
4 Zbiornik płynu hamulcowego.
5 Akumulator.
6 Skrzynka bezpieczników.
7 Wskaźnik poziomu oleju silnikowego.
8 Korek wlewu oleju silnikowego.
9 Pompa do napełniania układu paliwowego
(silnik Diesla).
Informacje praktyczne

167

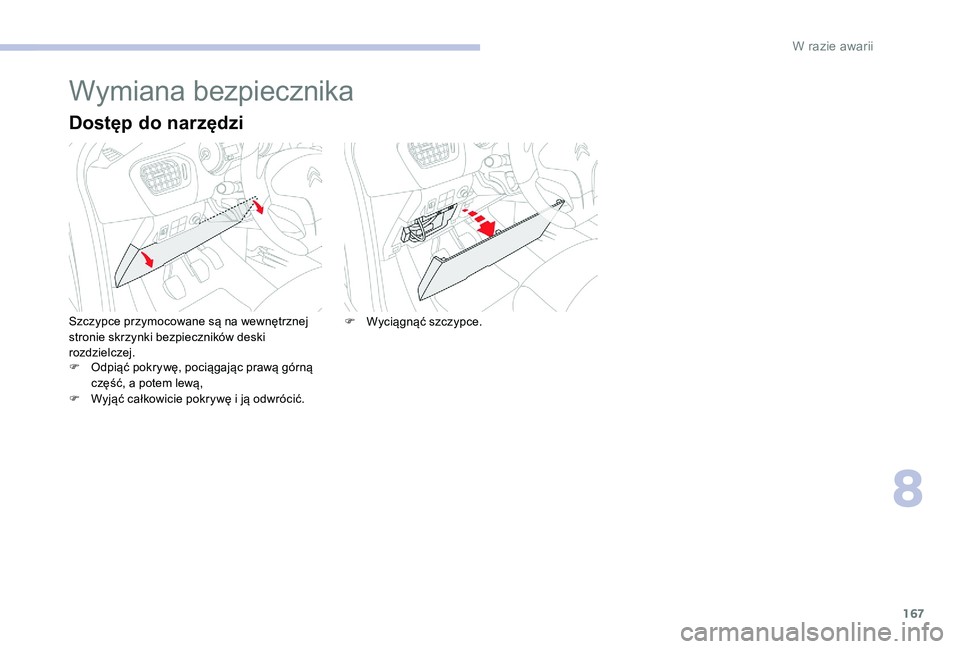

Wymiana bezpiecznika
Dostęp do narzędzi
Szczypce przymocowane są na wewnętrznej
stronie skrzynki bezpieczników deski
rozdzielczej.
F
O
dpiąć pokrywę, pociągając prawą górną
część, a potem lewą,
F

W
yjąć całkowicie pokrywę i ją odwrócić. F
W yciągnąć szczypce.
8
W

168

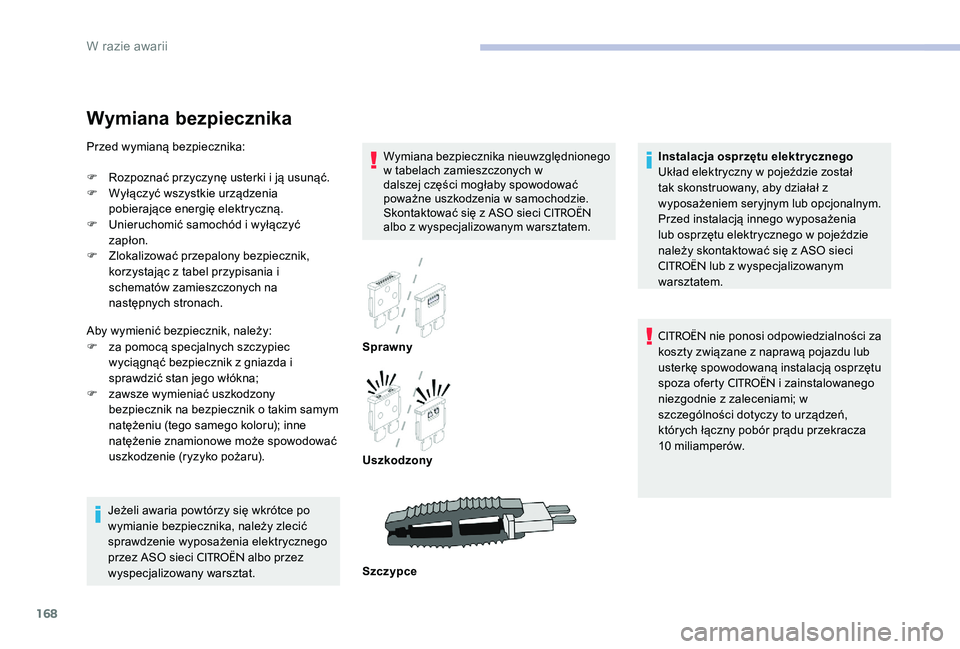

Wymiana bezpiecznika
Wymiana bezpiecznika nieuwzględnionego
w tabelach zamieszczonych w
dalszej części mogłaby spowodować
poważne uszkodzenia w samochodzie.
Skontaktować się z ASO sieci
CITROËN
albo z wyspecjalizowanym warsztatem.
Jeżeli awaria powtórzy się wkrótce po
wymianie bezpiecznika, należy zlecić
sprawdzenie wyposażenia elektrycznego
przez ASO sieci
CITROËN albo przez
wyspecjalizowany warsztat. Sprawny
Uszkodzony
Szczypce
Przed wymianą bezpiecznika:
F

R

ozpoznać przyczynę usterki i ją usunąć.
F

W

yłączyć wszystkie urządzenia
pobierające energię elektryczną.
F

U

nieruchomić samochód i wyłączyć
zapłon.
F

Zlok

alizować przepalony bezpiecznik,
korzystając z tabel przypisania i
schematów zamieszczonych na
następnych stronach.
Aby wymienić bezpiecznik, należy:
F

z

a pomocą specjalnych szczypiec
wyciągnąć bezpiecznik z gniazda i
sprawdzić stan jego włókna;
F

z

awsze wymieniać uszkodzony
bezpiecznik na bezpiecznik o takim samym
natężeniu (tego samego koloru); inne
natężenie znamionowe może spowodować
uszkodzenie (ryzyko pożaru). Instalacja osprzętu elektrycznego
Układ elektryczny w pojeździe został
tak skonstruowany, aby działał z
wyposażeniem seryjnym lub opcjonalnym.
Przed instalacją innego wyposażenia
lub osprzętu elektrycznego w pojeździe
należy skontaktować się z ASO sieci
CITROËN lub z wyspecjalizowanym
warsztatem.
CITROËN nie ponosi odpowiedzialności za
koszty związane z naprawą pojazdu lub
usterkę spowodowaną instalacją osprzętu
spoza oferty
CITROËN i zainstalowanego
niezgodnie z zaleceniami; w
szczególności dotyczy to urządzeń,
których łączny pobór prądu przekracza
10
mil

iamperów.
W razie awarii

169
Bezpieczniki w desce
rozdzielczej
Skrzynka bezpieczników znajduje się w dolnej
części deski rozdzielczej (po lewej stronie).
Dostęp do bezpieczników
F Odpiąć pokrywę, pociągając prawą górną część, a potem lewą,
Nr bezpiecznikaNatężenie Funkcje
F02 5 A
Regulacja wysokości reflektorów, gniazdo diagnostyczne, panel
klimatyzacji.
F09
5 AAlarm, alarm (montowany w ser wisie).
F115 AOgrzewanie dodatkowe.
F135 APomoc przy parkowaniu, pomoc przy parkowaniu (układ montowany
w ser wisie).
F1410 APanel klimatyzacji.
F1615 AZapalniczka, gniazdko 12 V.
F1715 ASystem audio, radioodtwarzacz (montowany w ser wisie).
F1820 ASystem audio / Bluetooth, radioodtwarzacz (montowany w ser wisie).
F195 AEkran monochromatyczny C.
F235 ALampki sufitowe, lampki do czytania map.
F2615 ASygnał dźwiękowy.
F2715 APompa spryskiwacza szyb.
F285 AZabezpieczenie przeciwkradzieżowe.
8
W razie awarii

170

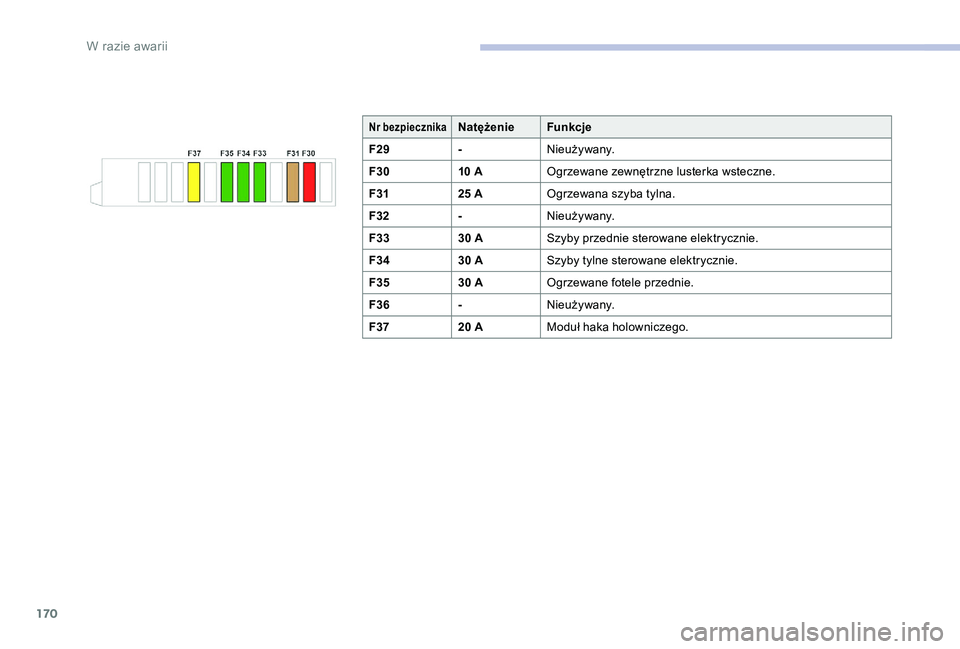

Nr bezpiecznikaNatężenieFunkcje
F29 -Nieużywany.
F30 10 AOgrzewane zewnętrzne lusterka wsteczne.
F31 25 AOgrzewana szyba tylna.
F32 -Nieużywany.
F33 30 ASzyby przednie sterowane elektrycznie.
F34 30 ASzyby tylne sterowane elektrycznie.
F35 30 AOgrzewane fotele przednie.
F36 -Nieużywany.
F37 20 AModuł haka holowniczego.
W razie awarii

171

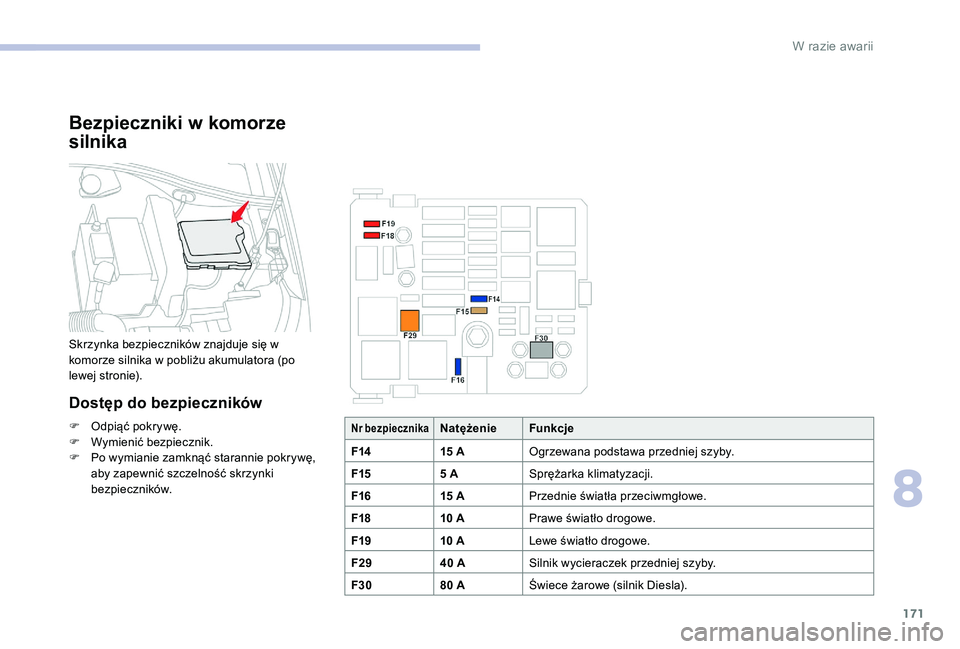

Bezpieczniki w komorze
silnika
Skrzynka bezpieczników znajduje się w
komorze silnika w pobliżu akumulatora (po
lewej stronie).
Dostęp do bezpieczników
F Odpiąć pokrywę.
F W ymienić bezpiecznik.
F

P
o wymianie zamknąć starannie pokrywę,
aby zapewnić szczelność skrzynki
bezpieczników.Nr bezpiecznikaNatężenie Funkcje
F14 15 AOgrzewana podstawa przedniej szyby.
F15 5 ASprężarka klimatyzacji.
F16 15 APrzednie światła przeciwmgłowe.
F18 10 APrawe światło drogowe.
F19 10 ALewe światło drogowe.
F29 40 ASilnik wycieraczek przedniej szyby.
F30 80 AŚwiece żarowe (silnik Diesla).
8
W razie awarii
