audio CITROEN C-ELYSÉE 2017 Instrukcja obsługi (in Polish)

3
.
.Zalecenia dotyczące jazdy 101
Uruchamianie - wyłączanie silnika 1 02
Hamulec postojowy

1
05
Manualna skrzynia biegów

1
05
Sterowana skrzynia biegów

1
06
Automatyczna skrzynia biegów (EAT6)

1
10
Wskaźnik zmiany biegu

1
15
Stop & Start

1
16
Ogranicznik prędkości
1

19
Regulator prędkości

1
22
Pomoc przy parkowaniu tyłem

1
25
Kamera cofania

1
27
Paliwo
12

9
Urządzenie zapobiegające tankowaniu niewłaściwego paliwa (pojazd
z silnikiem Diesla)

1
30
Zgodne paliwa

1
31
AdBlue
® i układ SCR (Diesel BlueHDi) 1 32
Łańcuchy śniegowe 1 36
Tryb oszczędzania energii

1
37
Wymiana wycieraczki

1
38
Holowanie przyczepy

1
39
Zalecenia dotyczące pielęgnacji i obsługi

1
40
Relingi dachowe

1
40
Pokrywa komory silnika

1
41
Silniki
1

42
Kontrola poziomów

1
43
Kontrole
1

46Brak paliwa (silnik Diesla)

1
48
Zestaw do prowizorycznej naprawy opony
1
49
Koło zapasowe
1
54
Wymiana żarówki
1
61
Wymiana bezpiecznika
1
67
Akumulator 12 V
1
72
Holowanie samochodu
1
77
Silniki i dane techniczne
1
79
Masy pojazdu i przyczep
1
79
Wymiary
1
82
Oznaczenia identyfikacyjne
1
83System audio / Bluetooth
1
84
System audio
2
08
Informacje na temat
CITROËN Connect
Nav lub CITROËN Connect Radio można
znaleźć na stronach internetowych:
http://service.citroen.com/ddb/
Jazda
Informacje praktyczne W razie awarii
Dane techniczne Audio i telematyka
Indeks alfabetyczny
.
Spis treści

6
Fotel kierowcy
1
Otwieranie pokrywy komory silnika
1
41
2

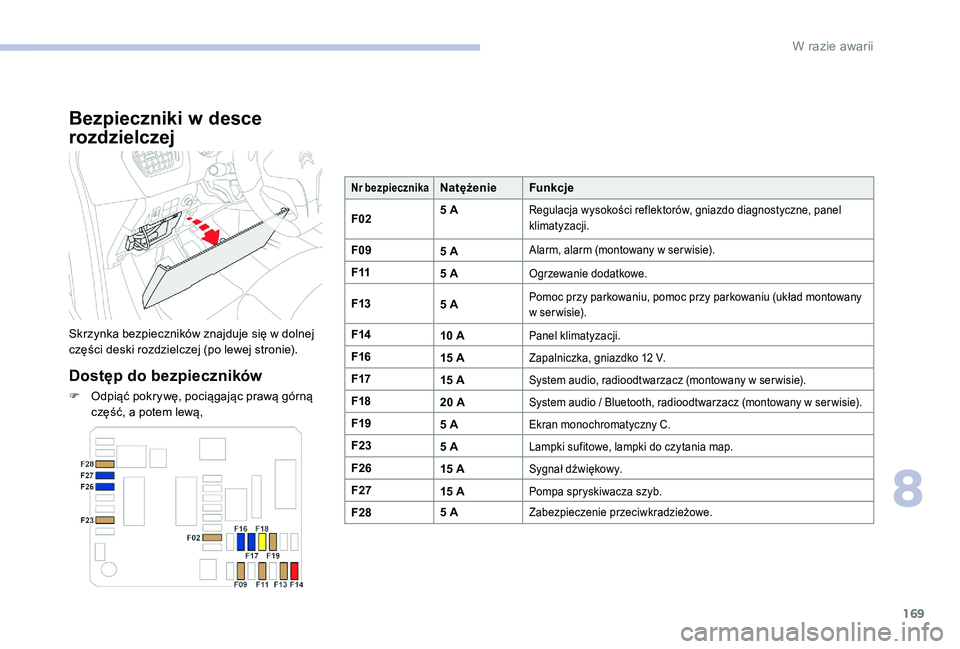

Bezpieczniki w desce rozdzielczej
1
67–170
3
Systemy audio i telematyki
1
84, 208
4
Lampki sufitowe
6
9
Wewnętrzne lusterko wsteczne

5
1
5
Sygnał alarmowy
7
1
Ryglowanie / odryglowanie od wewnątrz

4
4
6
Ustawianie daty/godziny
3
1–32
7
Ogrzewanie, wentylacja
5
2– 53
Klimatyzacja sterowana
ręcznie (bez wyświetlacza)

5
2– 53
Klimatyzacja elektroniczna
(z wyświetlaczem)

5
4 – 56
Osuszanie - odmrażanie
przedniej szyby

5
7– 58
Osuszanie - odmrażanie tylnej szyby

5
8
Ogrzewanie dolnej części
przedniej szyby

5
8
8
Manualna skrzynia biegów
1
05
Elektroniczna skrzynia biegów

1
06 –109
Automatyczna skrzynia
biegów (EAT6)

1
10 –114
Wskaźnik zmiany biegu

1
15
9
Gniazdo USB
6
2
Gniazdko 12 V / zapalniczka

6
2
10
Hamulec postojowy
1
05
11
Dezaktywacja
przełączników sterowania
podnośnikami szyb

4
5
Wprowadzenie

9
Ograniczenie podłączania urządzeń
przenośnych przez pasażerów (odtwarzaczy
audio/wideo, konsoli gier itd.) sprzyja
zmniejszeniu zużycia energii, a więc i paliwa.
Przed opuszczeniem samochodu odłączyć
urządzenia przenośne.

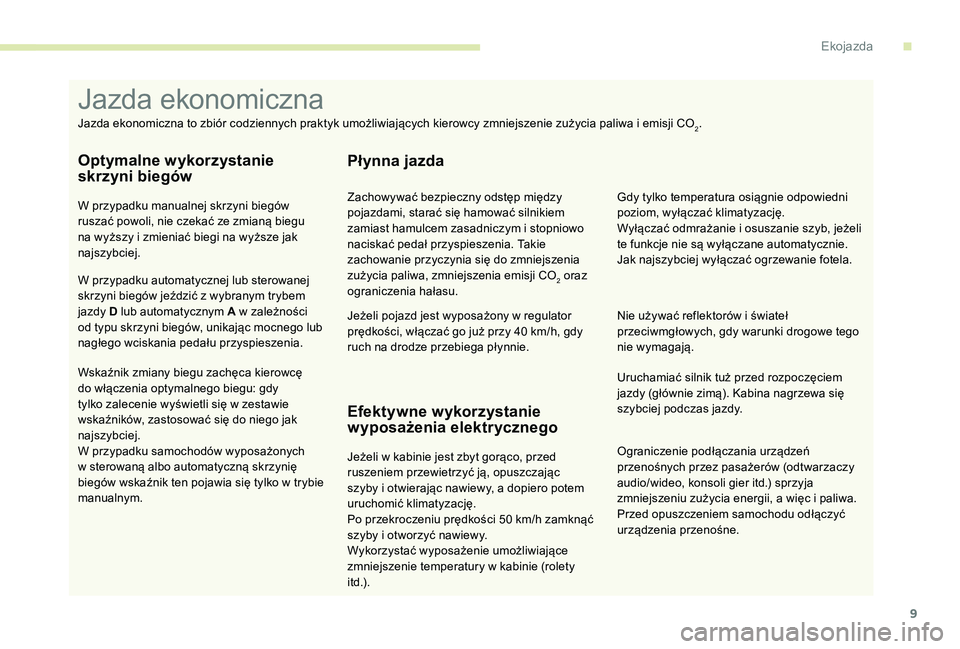

Jazda ekonomiczna
Jazda ekonomiczna to zbiór codziennych praktyk umożliwiających kierowcy zmniejszenie zużycia paliwa i emisji CO2.
Optymalne wykorzystanie
skrzyni biegów
W przypadku manualnej skrzyni biegów
ruszać powoli, nie czekać ze zmianą biegu
na wyższy i zmieniać biegi na wyższe jak
najszybciej.
W przypadku automatycznej lub sterowanej
skrzyni biegów jeździć z wybranym trybem
jazdy D lub automatycznym A w zależności
od typu skrzyni biegów, unikając mocnego lub
nagłego wciskania pedału przyspieszenia.
Wskaźnik zmiany biegu zachęca kierowcę
do włączenia optymalnego biegu: gdy
tylko zalecenie wyświetli się w zestawie
wskaźników, zastosować się do niego jak
najszybciej.
W przypadku samochodów wyposażonych
w sterowaną albo automatyczną skrzynię
biegów wskaźnik ten pojawia się tylko w trybie
manualnym.
Płynna jazda
Zachowywać bezpieczny odstęp między
pojazdami, starać się hamować silnikiem
zamiast hamulcem zasadniczym i stopniowo
naciskać pedał przyspieszenia. Takie
zachowanie przyczynia się do zmniejszenia
zużycia paliwa, zmniejszenia emisji CO
2 oraz
ograniczenia hałasu.
Jeżeli pojazd jest wyposażony w regulator
prędkości, włączać go już przy 40 km/h, gdy
ruch na drodze przebiega płynnie.
Efektywne wykorzystanie
wyposażenia elektrycznego
Jeżeli w kabinie jest zbyt gorąco, przed
ruszeniem przewietrzyć ją, opuszczając
szyby i otwierając nawiewy, a dopiero potem
uruchomić klimatyzację.
Po przekroczeniu prędkości 50 km/h zamknąć
szyby i otworzyć nawiewy.
Wykorzystać wyposażenie umożliwiające
zmniejszenie temperatury w kabinie (rolety
i t d .) . Nie używać reflektorów i świateł
przeciwmgłowych, gdy warunki drogowe tego
nie wymagają.
Uruchamiać silnik tuż przed rozpoczęciem
jazdy (głównie zimą). Kabina nagrzewa się
szybciej podczas jazdy. Gdy tylko temperatura osiągnie odpowiedni
poziom, wyłączać klimatyzację.
Wyłączać odmrażanie i osuszanie szyb, jeżeli
te funkcje nie są wyłączane automatycznie.
Jak najszybciej wyłączać ogrzewanie fotela.
.
Ekojazda

31
Ustawianie daty i godziny
Zestaw wskaźnikówSystem audio / Bluetooth
W pojazdach z CITROËN
Connect Radio
Za pomocą lewego przycisku w zestawie
wskaźników wykonać czynności w następującej
kolejności:
F
N
aciskać przycisk przez ponad dwie
sekundy: migają minuty,
F

N
aciskać przycisk, aby zwiększyć minuty.
F

N
aciskać przycisk przez ponad dwie
sekundy: migają godziny.
F

N
aciskać przycisk, aby zwiększyć godziny.
F

N
aciskać przycisk przez ponad dwie
sekundy: wyświetla się tryb 24H lub 12H.
F

N
aciskać przycisk, aby wybrać tryb 24H
lub 12H.
F

N
aciskać przycisk przez ponad dwie
sekundy, aby zakończyć ustawianie.
Ekran główny pojawia się ponownie, jeśli
przycisk nie jest naciskany przez około 30 s. F

N
acisnąć przycisk MENU.
Naciskać przyciski systemu audio w
następującej kolejności:
F

Z
a pomocą strzałek wybrać menu
Personalizacja - Konfiguracja, a następnie
zatwierdzić, wciskając pokrętło,
F

Z
a pomocą strzałek wybrać menu
Konfiguracja wyświetlacza, a następnie
zatwierdzić. F

Z
a pomocą strzałek wybrać menu
Ustawienie daty i godziny, a następnie
zatwierdzić.
F
W
ybrać ustawienie i zatwierdzić.
F
Z
mienić ustawienie i ponownie zatwierdzić,
aby zapisać zmianę.
F
W
yregulować ustawienia po kolei, za
każdym razem zatwierdzając.
F
W
ybrać zakładkę OK na ekranie, a
następnie zatwierdzić, aby zamknąć menu
Ustawienie daty i godziny.
F
W
ybrać menu Ustawienia.
F

W
ybrać „Date” lub „ Time”.
F

W
ybrać formaty wyświetlania.
F

Z
mienić datę i/lub godzinę za pomocą
klawiatury numerycznej.
F

Z
atwierdzić, naciskając „OK”.
F

W
ybrać „Date and time ”.
1
Przyrządy pokładowe

62

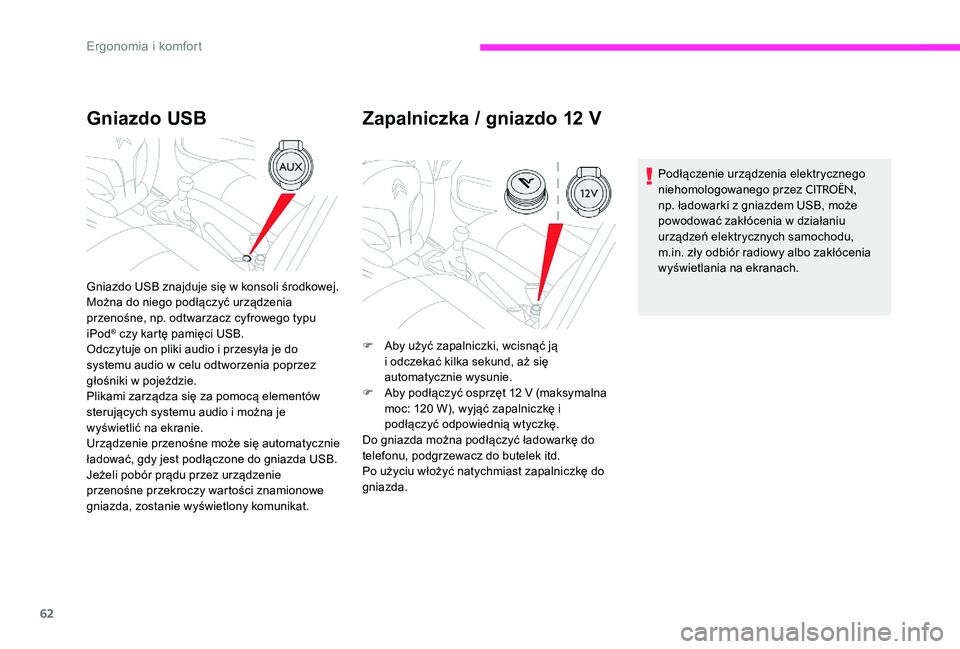

Gniazdo USB
Gniazdo USB znajduje się w konsoli środkowej.
Można do niego podłączyć urządzenia
przenośne, np. odtwarzacz cyfrowego typu
iPod
® czy kartę pamięci USB.
Odczytuje on pliki audio i przesyła je do
systemu audio w celu odtworzenia poprzez
głośniki w pojeździe.
Plikami zarządza się za pomocą elementów
sterujących systemu audio i można je
wyświetlić na ekranie.
Urządzenie przenośne może się automatycznie
ładować, gdy jest podłączone do gniazda USB.
Jeżeli pobór prądu przez urządzenie
przenośne przekroczy wartości znamionowe
gniazda, zostanie wyświetlony komunikat.
Zapalniczka / gniazdo 12 V
F Aby użyć zapalniczki, wcisnąć ją i odczekać kilka sekund, aż się
automatycznie wysunie.
F

A
by podłączyć osprzęt 12 V (maksymalna
moc: 120 W), wyjąć zapalniczkę i
podłączyć odpowiednią wtyczkę.
Do gniazda można podłączyć ładowarkę do
telefonu, podgrzewacz do butelek itd.
Po użyciu włożyć natychmiast zapalniczkę do
gniazda. Podłączenie urządzenia elektrycznego
niehomologowanego przez
CITROËN,
np. ładowarki z gniazdem USB, może
powodować zakłócenia w działaniu
urządzeń elektrycznych samochodu,
m.in. zły odbiór radiowy albo zakłócenia
wyświetlania na ekranach.
Ergonomia i komfort

75

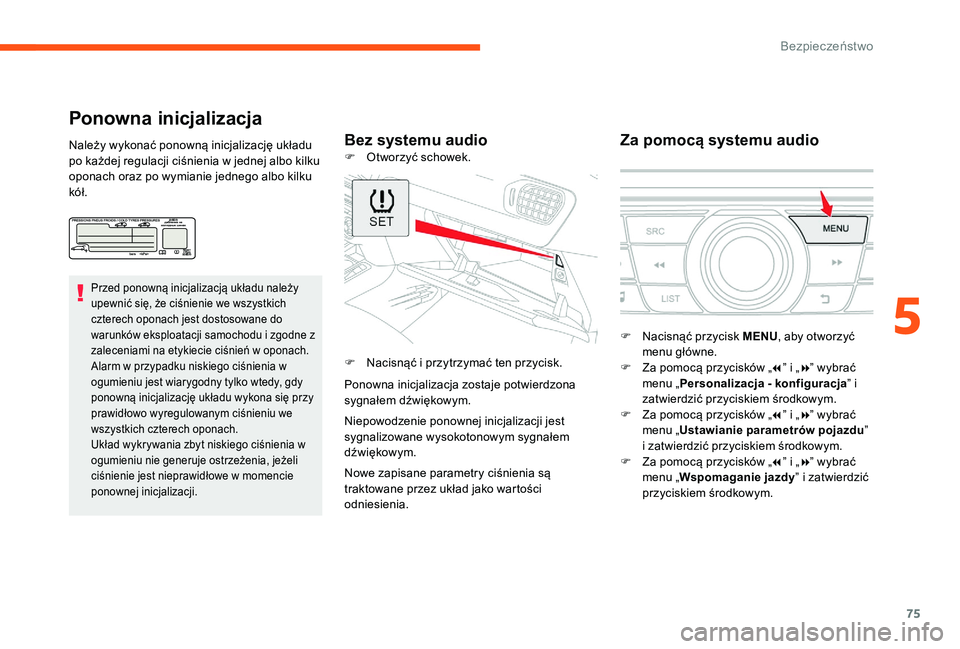

Ponowna inicjalizacja
Bez systemu audioZa pomocą systemu audioNależy wykonać ponowną inicjalizację układu
po każdej regulacji ciśnienia w jednej albo kilku
oponach oraz po wymianie jednego albo kilku
kół.
Przed ponowną inicjalizacją układu należy
upewnić się, że ciśnienie we wszystkich
czterech oponach jest dostosowane do
warunków eksploatacji samochodu i zgodne z
zaleceniami na etykiecie ciśnień w oponach.
Alarm w przypadku niskiego ciśnienia w
ogumieniu jest wiarygodny tylko wtedy, gdy
ponowną inicjalizację układu wykona się przy
prawidłowo wyregulowanym ciśnieniu we
wszystkich czterech oponach.
Układ wykrywania zbyt niskiego ciśnienia w
ogumieniu nie generuje ostrzeżenia, jeżeli
ciśnienie jest nieprawidłowe w momencie
ponownej inicjalizacji.
F Otworzyć schowek.
F

N
acisnąć i przytrzymać ten przycisk.
Ponowna inicjalizacja zostaje potwierdzona
sygnałem dźwiękowym.
Niepowodzenie ponownej inicjalizacji jest
sygnalizowane wysokotonowym sygnałem
dźwiękowym.
Nowe zapisane parametry ciśnienia są
traktowane przez układ jako wartości
odniesienia. F

N
acisnąć przycisk MENU, aby otworzyć
menu główne.
F

Z
a pomocą przycisków „7” i „ 8” wybrać
menu „ Personalizacja - konfiguracja ” i
zatwierdzić przyciskiem środkowym.
F

Z
a pomocą przycisków „7” i „ 8” wybrać
menu „ Ustawianie parametrów pojazdu ”
i zatwierdzić przyciskiem środkowym.
F

Z
a pomocą przycisków „7” i „ 8” wybrać
menu „ Wspomaganie jazdy ” i zatwierdzić
przyciskiem środkowym.
5
Bezpieczeństwo

104
Wyłączanie silnika

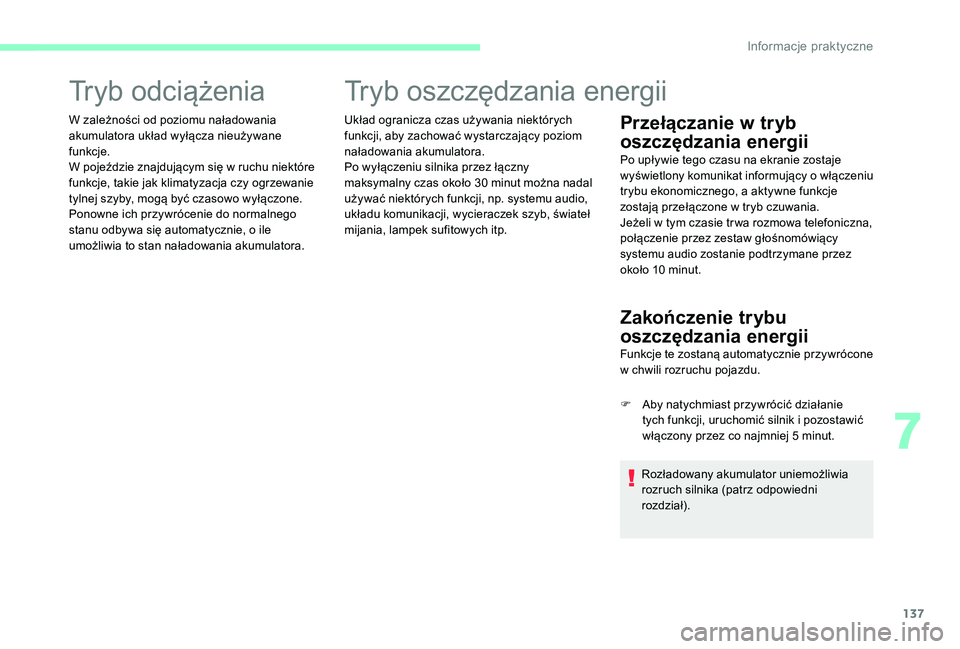

F Zatrzymać samochód.Tryb oszczędzania energii
Więcej informacji na temat Tr y b u
oszczędzania energii zawiera
odpowiedni rozdział.
F

P

rzy silniku pracującym na wolnych
obrotach obrócić kluczyk do położenia 1 .
F

W

yjąć kluczyk ze stacyjki.
F

A

by zablokować kolumnę kierownicy,
obrócić kierownicę aż do zablokowania.
Aby ułatwić odblokowanie kolumny
kierownicy, zaleca się ustawienie
przednich kół w osi samochodu przed
wyłączeniem silnika. F

S

prawdzić, czy hamulec
postojowy jest prawidłowo
włączony, zwłaszcza na
nachylonym terenie. Po wyłączeniu silnika (położenie 1- Stop
) przez
okres maksymalnie 30 minut można nadal
używać niektórych funkcji, np. systemu audio,
układu komunikacji, wycieraczek szyb, świateł
mijania, lampek sufitowych itp.
Nigdy nie wyłączać zapłonu przed
całkowitym zatrzymaniem pojazdu.
Z chwilą wyłączenia silnika funkcje
wspomagania układu hamulcowego i
kierownicy także zostają wyłączone: grozi
to utratą panowania nad samochodem.
Opuszczając samochód, należy
mieć kluczyk przy sobie i zaryglować
samochód.
Aby przypomnieć o pozostawionym
kluczyku w stacyjce w położeniu 1 (stop) ,
po otwarciu drzwi kierowcy wyświetla
się komunikat ostrzegawczy, któremu
towarzyszy sygnał dźwiękowy.
W przypadku pozostawienia kluczyka w
stacyjce w położeniu 2 (zapłon) zapłon
zostanie wyłączony automatycznie po
upływie jednej godziny.
Aby włączyć zapłon, należy obrócić
kluczyk w położenie 1 (stop) , a następnie
ponownie w położenie 2 (zapłon) .
Pozostawienie kluczyka w
położeniu zapłonu
Jazda

126

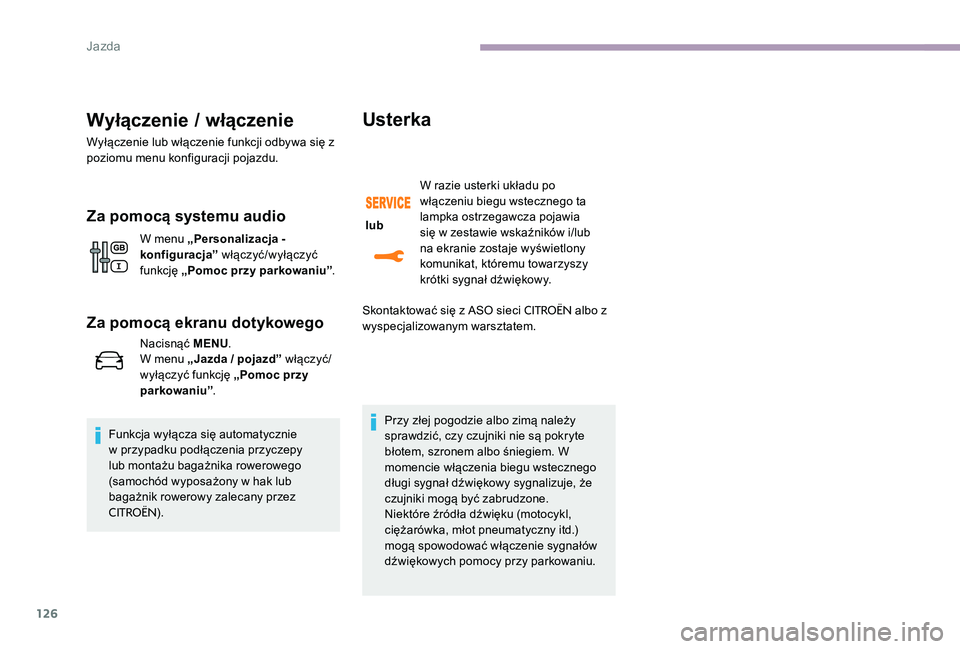

Wyłączenie / włączenie
Wyłączenie lub włączenie funkcji odbywa się z
poziomu menu konfiguracji pojazdu.
Za pomocą systemu audio
W menu „Personalizacja -
konfiguracja” włączyć/wyłączyć
funkcję „Pomoc przy parkowaniu” .
Za pomocą ekranu dotykowego
Nacisnąć MENU.
W menu „Jazda / pojazd” włączyć/
wyłączyć funkcję „Pomoc przy
parkowaniu” .
Funkcja wyłącza się automatycznie
w przypadku podłączenia przyczepy
lub montażu bagażnika rowerowego
(samochód wyposażony w hak lub
bagażnik rowerowy zalecany przez
CITROËN).
Usterka
lub W razie usterki układu po
włączeniu biegu wstecznego ta
lampka ostrzegawcza pojawia
się w zestawie wskaźników i/lub
na ekranie zostaje wyświetlony
komunikat, któremu towarzyszy
krótki sygnał dźwiękowy.
Skontaktować się z ASO sieci
CITROËN albo z
wyspecjalizowanym warsztatem.
Przy złej pogodzie albo zimą należy
sprawdzić, czy czujniki nie są pokryte
błotem, szronem albo śniegiem. W
momencie włączenia biegu wstecznego
długi sygnał dźwiękowy sygnalizuje, że
czujniki mogą być zabrudzone.
Niektóre źródła dźwięku (motocykl,
ciężarówka, młot pneumatyczny itd.)
mogą spowodować włączenie sygnałów
dźwiękowych pomocy przy parkowaniu.
J

137
Tryb odciążenia
W zależności od poziomu naładowania
akumulatora układ wyłącza nieużywane
funkcje.
W pojeździe znajdującym się w ruchu niektóre
funkcje, takie jak klimatyzacja czy ogrzewanie
tylnej szyby, mogą być czasowo wyłączone.
Ponowne ich przywrócenie do normalnego
stanu odbywa się automatycznie, o ile
umożliwia to stan naładowania akumulatora.
Tryb oszczędzania energii
Układ ogranicza czas używania niektórych
funkcji, aby zachować wystarczający poziom
naładowania akumulatora.
Po wyłączeniu silnika przez łączny
maksymalny czas około 30 minut można nadal
używać niektórych funkcji, np. systemu audio,
układu komunikacji, wycieraczek szyb, świateł
mijania, lampek sufitowych itp.Przełączanie w tryb
oszczędzania energii
Po upływie tego czasu na ekranie zostaje
wyświetlony komunikat informujący o włączeniu
trybu ekonomicznego, a aktywne funkcje
zostają przełączone w tryb czuwania.
Jeżeli w tym czasie tr wa rozmowa telefoniczna,
połączenie przez zestaw głośnomówiący
systemu audio zostanie podtrzymane przez
około 10 minut.
Zakończenie trybu
oszczędzania energii
Funkcje te zostaną automatycznie przywrócone
w chwili rozruchu pojazdu.
F
A
by natychmiast przywrócić działanie
tych funkcji, uruchomić silnik i pozostawić
włączony przez co najmniej 5 minut.
Rozładowany akumulator uniemożliwia
rozruch silnika (patrz odpowiedni
rozdział).
7
In

169
Bezpieczniki w desce
rozdzielczej
Skrzynka bezpieczników znajduje się w dolnej
części deski rozdzielczej (po lewej stronie).
Dostęp do bezpieczników
F Odpiąć pokrywę, pociągając prawą górną część, a potem lewą,
Nr bezpiecznikaNatężenie Funkcje
F02 5 A
Regulacja wysokości reflektorów, gniazdo diagnostyczne, panel
klimatyzacji.
F09
5 AAlarm, alarm (montowany w ser wisie).
F115 AOgrzewanie dodatkowe.
F135 APomoc przy parkowaniu, pomoc przy parkowaniu (układ montowany
w ser wisie).
F1410 APanel klimatyzacji.
F1615 AZapalniczka, gniazdko 12 V.
F1715 ASystem audio, radioodtwarzacz (montowany w ser wisie).
F1820 ASystem audio / Bluetooth, radioodtwarzacz (montowany w ser wisie).
F195 AEkran monochromatyczny C.
F235 ALampki sufitowe, lampki do czytania map.
F2615 ASygnał dźwiękowy.
F2715 APompa spryskiwacza szyb.
F285 AZabezpieczenie przeciwkradzieżowe.
8
W razie awarii
