169
Fusibles dans la planche de
bord
La boîte à fusibles est placée dans la partie
inférieure de la planche de bord (côté gauche).
Accès aux fusibles
F Déclippez le couvercle en tirant la partie supérieure droite, puis gauche. Fusible N°
IntensitéFonctions
F02 5 ARéglage en hauteur des projecteurs, prise diagnostic, tableau
de climatisation.
F09 5 AAlarme, alarme (post-équipement).
F11 5 AChauffage additionnel.
F13 5 AAide au stationnement, aide au stationnement (post-
équipement).
F14 10 ATableau de climatisation.
F16 15 AAllume-cigare, Prise 12 V.
F17 15 AAutoradio, autoradio (post-équipement).
F18 20 AAutoradio
/ Bluetooth, autoradio (post-équipement).
F19 5 AÉcran monochrome C.
F23 5 APlafonniers, lecteurs de carte.
F26 15 AAvertisseur sonore.
F27 15 APompe lave-vitre.
F28 5 AAntivol.
8
En cas de panne

170

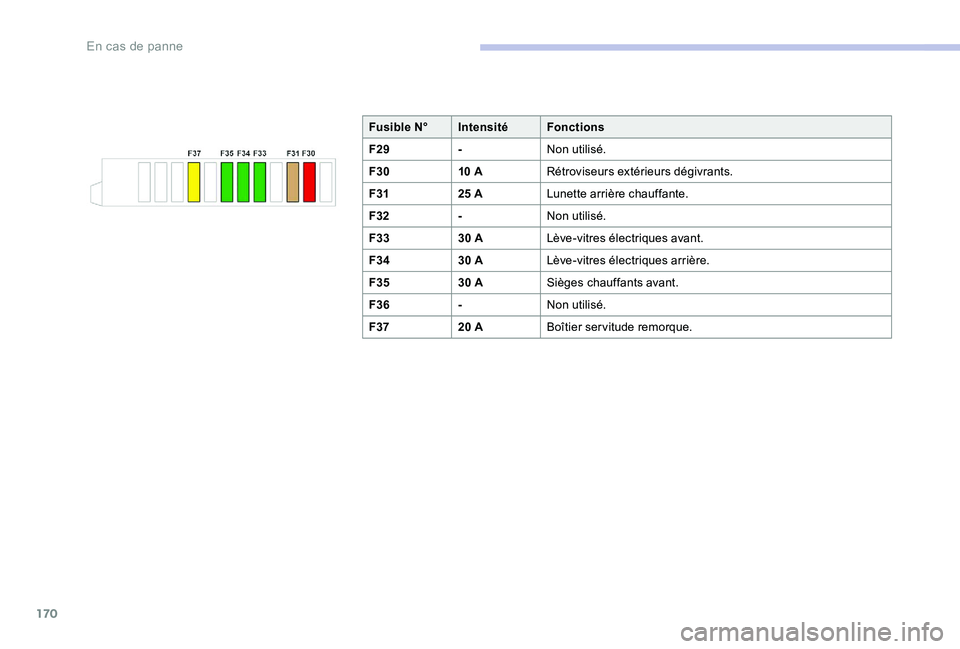

Fusible N°IntensitéFonctions
F29 -Non utilisé.
F30 10 ARétroviseurs extérieurs dégivrants.
F31 25 ALunette arrière chauffante.
F32 -Non utilisé.
F33 30 ALève-vitres électriques avant.
F34 30 ALève-vitres électriques arrière.
F35 30 ASièges chauffants avant.
F36 -Non utilisé.
F37 20 ABoîtier servitude remorque.
En cas de panne

171

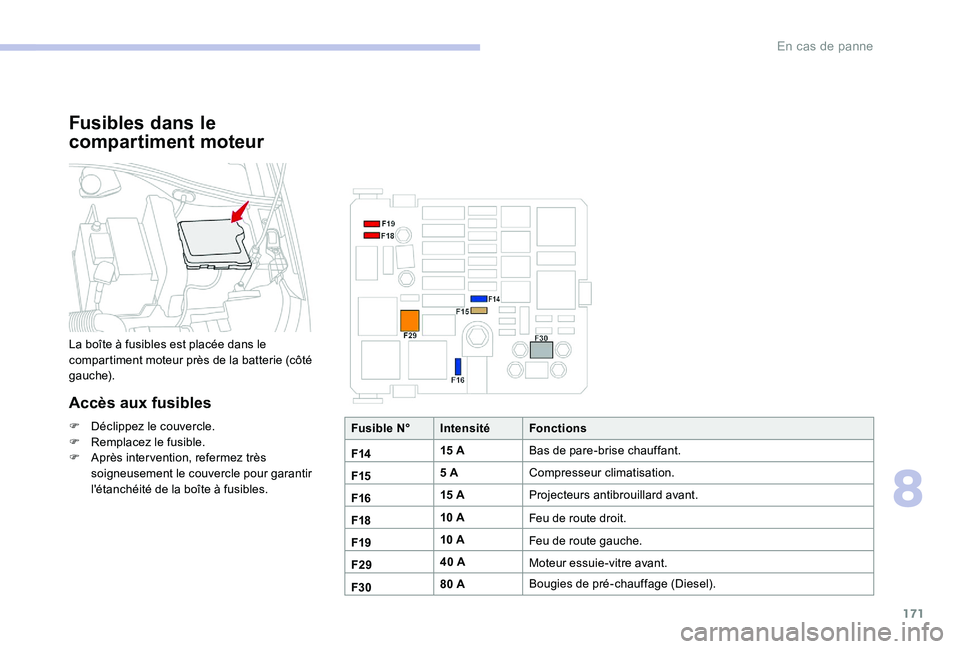

Fusibles dans le
compartiment moteur
La boîte à fusibles est placée dans le
compartiment moteur près de la batterie (côté
gauche).
Accès aux fusibles
F Déclippez le couvercle.
F R emplacez le fusible.
F

A
près intervention, refermez très
soigneusement le couvercle pour garantir
l'étanchéité de la boîte à fusibles. Fusible N°
IntensitéFonctions
F14 15 A
Bas de pare-brise chauffant.
F15 5 A
Compresseur climatisation.
F16 15 A
Projecteurs antibrouillard avant.
F18 10 A
Feu de route droit.
F19 10 A
Feu de route gauche.
F29 40 A
Moteur essuie-vitre avant.
F30 80 A
Bougies de pré-chauffage (Diesel).
8
En cas de panne

172
Batterie 12 V
Mode opératoire pour démarrer le moteur à partir d'une autre batterie ou pour recharger votre batterie déchargée.
Généralités
Batteries de démarrage au plomb
Les batteries contiennent des
substances nocives telles que l'acide
sulfurique et le plomb.
Elles doivent être éliminées selon les
prescriptions légales et ne doivent en
aucun cas être jetées avec les ordures
ménagères.
Remettez les piles et les batteries
usées à un point de collecte spécial.
Avant de manipuler la batterie, protégez-
vous les yeux et le visage.
Toute opération sur la batterie doit être
effectuée dans un milieu aéré et loin de
flammes libres ou de sources d'étincelles,
afin d'éviter tout risque d'explosion et
d'incendie.
Lavez-vous les mains en fin d'opération. Les versions équipées du Stop & Start
comportent une batterie au plomb 12 V
de technologie et de caractéristiques
spécifiques.
Son remplacement doit être effectué
exclusivement dans le réseau

CITROËN ou
dans un atelier qualifié.
Avec une boîte de vitesses pilotée
ou automatique, ne cherchez jamais
à démarrer le moteur en poussant le
véhicule.
Accès à la batterie
La batterie est située sous le capot moteur.
Pour y accéder
:
F

O
uvrez le capot avec la manette intérieure,
puis extérieure.
F

F
ixez la béquille de capot.
F

R
etirez le cache plastique pour accéder à
la borne (+).
La borne (-) de la batterie n'est pas accessible.
Un point de masse déporté est implanté sur le
support moteur.
En cas de panne

173
Démarrer à partir d'une
autre batterie
Lorsque la batterie de votre véhicule est
déchargée, le moteur peut être démarré à l'aide
d'une batterie de secours (externe ou d'un
autre véhicule) et de câbles de secours ou bien
à l'aide d'un booster de batterie.Ne démarrez jamais le moteur en
branchant un chargeur de batterie.
N'utilisez jamais un booster de batterie
24 V ou supérieur.
Vérifiez au préalable que la batterie de
secours a une tension nominale de 12 V et
une capacité au minimum égale à celle de
la batterie déchargée.
Les deux véhicules ne doivent pas se
toucher.
Eteignez tous les consommateurs
électriques des deux véhicules (autoradio,
essuie-vitres, feux,


...).
Veillez à ce que les câbles de secours
ne passent pas à proximité des
parties mobiles du moteur (ventilateur,
courroie,


...).
Ne débranchez pas la borne (+) quand le
moteur tourne. F

S
oulevez le cache plastique de la borne
(+), si votre véhicule en est équipé.
F

C
onnectez le câble rouge à la borne (+)
de la batterie en panne A (au niveau de
la partie métallique coudée), puis à la
borne (+) de la batterie de secours B ou du
b o o s t e r.
F

C
onnectez une extrémité du câble vert ou
noir à la borne (-) de la batterie de secours
B ou du booster (ou au point de masse du
véhicule dépanneur).
F

C
onnectez l'autre extrémité du câble vert
ou noir au point de masse C du véhicule en
panne. F
D émarrez le moteur du véhicule
dépanneur et laissez-le tourner pendant
quelques


minutes.
F

A
ctionnez le démarreur du véhicule en
panne et laissez tourner le moteur.
Si le moteur ne démarre pas immédiatement,
coupez le contact et attendez quelques instants
avant d'effectuer une nouvelle tentative.
F

A
ttendez le retour au ralenti, puis
débranchez les câbles de secours dans
l'ordre inverse.
F

R
emettez en place le cache plastique de la
borne (+), si votre véhicule en est équipé.
F

L
aissez tourner le moteur, véhicule roulant
ou à l'arrêt, au minimum 30
minutes afin
de permettre à la batterie d'atteindre un
niveau de charge suffisant.
Certaines fonctionnalités, dont le Stop &
Start, ne sont pas disponibles tant que
la batterie n'a pas atteint un niveau de
charge suffisant.
8
En cas de panne

174
Recharger la batterie avec
un chargeur de batterie
Afin d'assurer une longévité optimale à la
batterie, il est indispensable de maintenir sa
charge à un niveau suffisant.
Dans certains cas, il peut être nécessaire de
charger la batterie :
-

S
i vous effectuez essentiellement de
courts trajets.
-
E

n prévision d'une immobilisation
prolongée de plusieurs semaines.
Consultez le réseau
CITROËN ou un atelier
qualifié.
Si vous envisagez de recharger vous-
même la batterie de votre véhicule, utilisez
uniquement un chargeur compatible avec
les batteries au plomb, d'une tension
nominale de 12 V.
Respectez les instructions d'utilisation
fournies par le fabricant du chargeur.
N'inversez jamais les polarités.
Il n'est pas nécessaire de débrancher la
batterie. F

C
oupez le contact.
F
E
teignez tous les consommateurs
électriques (autoradio, feux, essuie-
vitres,

...).
F
E
teignez le chargeur B avant de connecter
les câbles avec la batterie, afin d'éviter
toute étincelle dangereuse.
F

V
érifiez le bon état des câbles du chargeur.
F

S
i votre véhicule en est équipé, soulevez
le cache plastique de la borne (+).
F

C
onnectez les câbles du chargeur B
comme suit
:
-

L
e câble rouge positif (+) à la borne (+)
de la batterie A .
-

L
e câble noir négatif (-) au point de
masse C du véhicule.
F

À l
a fin de l'opération de charge, éteignez
le chargeur B avant de déconnecter les
câbles de la batterie A . En présence de cette étiquette, il est
impératif d'utiliser uniquement un
chargeur 12 V, au risque de provoquer la
dégradation irréversible des équipements
électriques liés au Stop & Start.
N'essayez jamais de recharger une
batterie gelée – Risque d'explosion !
Si la batterie a gelé, faites-la contrôler
par le réseau
CITROËN ou par un atelier
qualifié qui vérifiera que les composants
internes n'ont pas été endommagés et
que le conteneur ne s'est pas fissuré, ce
qui impliquerait un risque de fuite d'acide
toxique et corrosif.
En cas de panne

175
Débranchement de la
batterie
Afin de maintenir un niveau de charge suffisant
pour permettre le démarrage du moteur, il est
recommandé de débrancher la batterie en cas
d'immobilisation de très longue durée.
Avant de procéder au débranchement de la
batterie

:
F

F
ermez tous les ouvrants (portes, coffre,
v i t r e s).
F

E
teignez tous les consommateurs
électriques (autoradio, essuie-vitres,
feux,


...).
F

C
oupez le contact et respectez un délai
d'attente de quatre


minutes.
Après avoir accédé à la batterie, il suffit de
débrancher la borne (+).Cosse à verrouillage rapide
Débranchement de la borne (+)
F

R
elevez la palette A au maximum pour
déverrouiller le collier B .
F

E
nlevez le collier B en le soulevant. Rebranchement de la borne (+)
F

R
elevez la palette A au maximum.
F

R
eplacez le collier B ouvert sur la borne (+).
F

A
ppuyez sur le collier B jusqu'en butée.
F

A
baissez la palette A pour verrouiller le
collier B .
8
En cas de panne

176
Après rebranchement
Après rebranchement de la batterie, mettez
le contact et attendez 1 minute avant de
démarrer, afin de permettre l'initialisation des
systèmes électroniques.
Toutefois, si après cette manipulation de
légères perturbations subsistent, consultez le
réseau
CITROËN ou un atelier qualifié.
En vous reportant à la rubrique
correspondante, vous devez réinitialiser vous-
même certains équipements, tels que
:
-

L

a clé à télécommande.
-

L

a date et l'heure.
-
L

es stations radio mémorisées.
Lors du trajet suivant le premier
démarrage du moteur, le Stop & Start
pourrait ne pas être opérationnel.
Dans ce cas, la fonction ne sera de
nouveau disponible qu'après une
immobilisation continue du véhicule, dont
la durée dépendra de la température
ambiante et de l'état de charge de la
batterie ( jusqu'à environ 8 heures).
En cas de panne

177
Remorquage du véhicule
Mode opératoire pour faire remorquer son
véhicule.
Accès à l'outillage
L'anneau de remorquage est installé dans le
coffre sous le plancher.
Pour y accéder :
F

O
uvrez le coffre.
F

S
oulevez le plancher et retirez-le.
F

S
ortez l'anneau de remorquage du boîtier
support. Consignes générales
Respectez la législation en vigueur dans
votre pays.
Vérifiez que le poids du véhicule tracteur est
supérieur à celui du véhicule remorqué.
Le conducteur doit rester au volant du
véhicule remorqué et être muni d'un permis
de conduire valide.
Lors d'un remorquage avec les quatre
roues au sol, utilisez toujours une barre de
remorquage homologuée


; les cordes et les
sangles sont interdites.
Le véhicule remorqueur doit démarrer
progressivement. Lors d'un remorquage moteur arrêté, il n'y a
plus d'assistance de freinage et de direction.
Dans les cas suivants, faites impérativement
appel à un professionnel pour le
remorquage


:
-
v
éhicule en panne sur autoroute ou sur
voie rapide,
-
v
éhicule à quatre roues motrices,
-
i
mpossibilité de mettre la boîte de
vitesses au point mort, de débloquer
la direction, de desserrer le frein de
stationnement,
- r emorquage avec deux roues au sol
seulement,
-

a
bsence de barre de remorquage
homologuée...
8
En cas de panne

178
Remorquage de son
véhicule
F Dans le pare-chocs avant, déclippez le cache en appuyant sur sa partie latérale
gauche.
F

V
issez l'anneau de remorquage jusqu'en
butée.
F

I
nstallez la barre de remorquage. Avec une boîte de vitesses manuelle,
mettez le levier de vitesses au point mort.
Avec une boîte de vitesses automatique
ou pilotée, mettez le sélecteur de vitesses
sur la position N
.
Le non-respect de cette consigne peut
conduire à la détérioration de certains
organes (freinage, transmission...) et à
l'absence d'assistance de freinage au
redémarrage du moteur.
F

D
ébloquez la direction en tournant la clé de
contact d'un cran et desserrez le frein de
stationnement.
F

A
llumez le signal de détresse sur les deux
véhicules.
F

D
émarrez doucement et roulez lentement
sur une courte distance.
Remorquage d'un autre
véhicule
Ce remorquage est formellement interdit
(risque de détérioration de votre véhicule).
En cas de panne
