CITROEN C-ELYSÉE 2018 Upute Za Rukovanje (in Croatian)

99

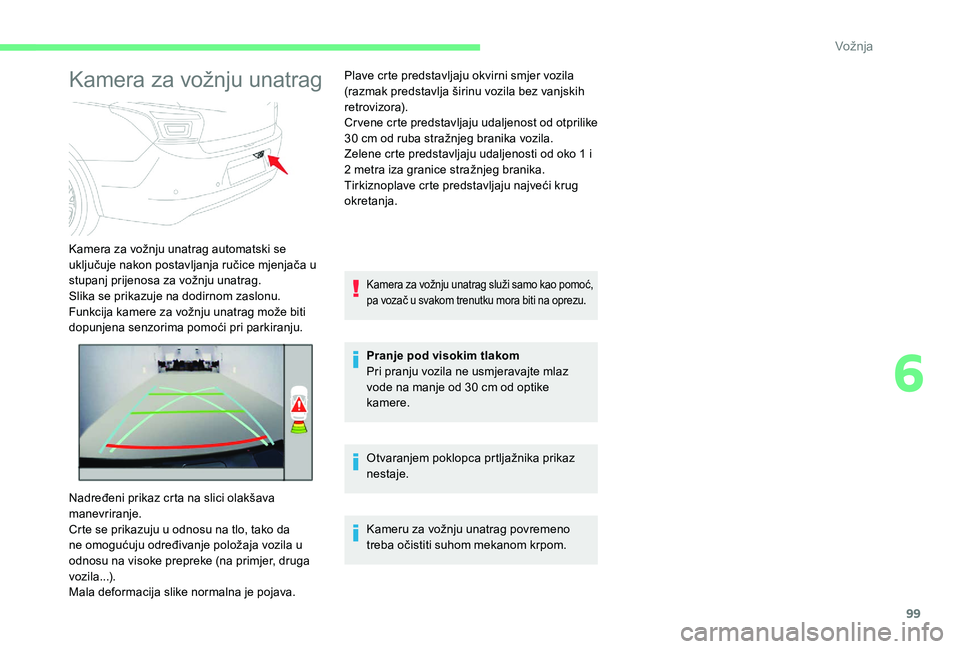

Kamera za vožnju unatrag
Kamera za vožnju unatrag automatski se
uključuje nakon postavljanja ručice mjenjača u
stupanj prijenosa za vožnju unatrag.
Slika se prikazuje na dodirnom zaslonu.
Funkcija kamere za vožnju unatrag može biti
dopunjena senzorima pomoći pri parkiranju.
Nadređeni prikaz crta na slici olakšava
manevriranje.
Crte se prikazuju u odnosu na tlo, tako da
ne omogućuju određivanje položaja vozila u
odnosu na visoke prepreke (na primjer, druga
vozila...).
Mala deformacija slike normalna je pojava.Plave crte predstavljaju okvirni smjer vozila
(razmak predstavlja širinu vozila bez vanjskih
retrovizora).
Cr vene crte predstavljaju udaljenost od otprilike
30
cm od ruba stražnjeg branika vozila.
Zelene crte predstavljaju udaljenosti od oko 1 i
2 metra iza granice stražnjeg branika.
Tirkiznoplave crte predstavljaju najveći krug
okretanja.
Kamera za vožnju unatrag služi samo kao pomoć,
pa vozač u svakom trenutku mora biti na oprezu.
Pranje pod visokim tlakom
Pri pranju vozila ne usmjeravajte mlaz
vode na manje od 30
cm od optike
kamere.
Otvaranjem poklopca prtljažnika prikaz
nestaje.
Kameru za vožnju unatrag povremeno
treba očistiti suhom mekanom krpom.
6
Vožnja

100

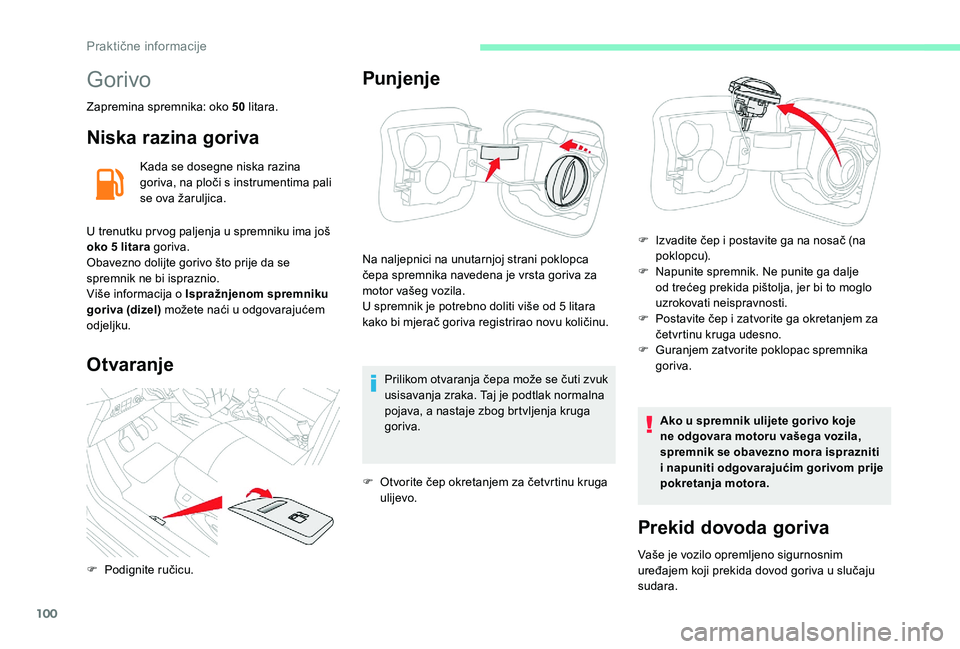

Gorivo
Zapremina spremnika: oko 50 litara.
Niska razina goriva
Kada se dosegne niska razina
goriva, na ploči s instrumentima pali
se ova žaruljica.
U trenutku pr vog paljenja u spremniku ima još
oko 5

litara goriva.
Obavezno dolijte gorivo što prije da se
spremnik ne bi ispraznio.
Više informacija o Ispražnjenom spremniku
goriva (dizel) možete naći u odgovarajućem
odjeljku.
Otvaranje PunjenjePrilikom otvaranja čepa može se čuti zvuk
usisavanja zraka. Taj je podtlak normalna
pojava, a nastaje zbog brtvljenja kruga
goriva.
F

O
tvorite čep okretanjem za četvrtinu kruga
ulijevo. Ako u spremnik ulijete gorivo koje
ne odgovara motoru vašega vozila,
spremnik se obavezno mora isprazniti
i napuniti odgovarajućim gorivom prije
pokretanja motora.
Prekid dovoda goriva
Vaše je vozilo opremljeno sigurnosnim
uređajem koji prekida dovod goriva u slučaju
sudara.
F
P
odignite ručicu. Na naljepnici na unutarnjoj strani poklopca
čepa spremnika navedena je vrsta goriva za
motor vašeg vozila.
U spremnik je potrebno doliti više od 5

litara
kako bi mjerač goriva registrirao novu količinu. F
I
zvadite čep i postavite ga na nosač (na
poklopcu).
F
N
apunite spremnik. Ne punite ga dalje
od trećeg prekida pištolja, jer bi to moglo
uzrokovati neispravnosti.
F
P
ostavite čep i zatvorite ga okretanjem za
četvrtinu kruga udesno.
F
G
uranjem zatvorite poklopac spremnika
goriva.
Praktične informacije

101

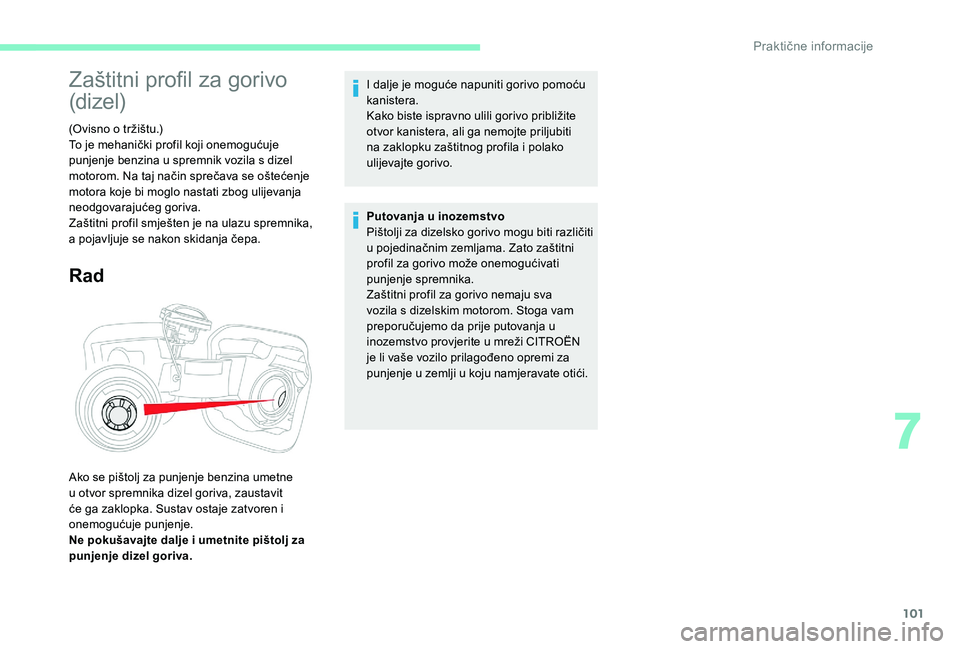

Zaštitni profil za gorivo
(dizel)
(Ovisno o tržištu.)
To je mehanički profil koji onemogućuje
punjenje benzina u spremnik vozila s dizel
motorom. Na taj način sprečava se oštećenje
motora koje bi moglo nastati zbog ulijevanja
neodgovarajućeg goriva.
Zaštitni profil smješten je na ulazu spremnika,
a pojavljuje se nakon skidanja čepa.
Rad
Ako se pištolj za punjenje benzina umetne
u otvor spremnika dizel goriva, zaustavit
će ga zaklopka. Sustav ostaje zatvoren i
onemogućuje punjenje.
Ne pokušavajte dalje i umetnite pištolj za
punjenje dizel goriva.I dalje je moguće napuniti gorivo pomoću
kanistera.
Kako biste ispravno ulili gorivo približite
otvor kanistera, ali ga nemojte priljubiti
na zaklopku zaštitnog profila i polako
ulijevajte gorivo.
Putovanja u inozemstvo
Pištolji za dizelsko gorivo mogu biti različiti
u pojedinačnim zemljama. Zato zaštitni
profil za gorivo može onemogućivati
punjenje spremnika.
Zaštitni profil za gorivo nemaju sva
vozila s dizelskim motorom. Stoga vam
preporučujemo da prije putovanja u
inozemstvo provjerite u mreži CITROËN
je li vaše vozilo prilagođeno opremi za
punjenje u zemlji u koju namjeravate otići.
7
Praktične informacije

102

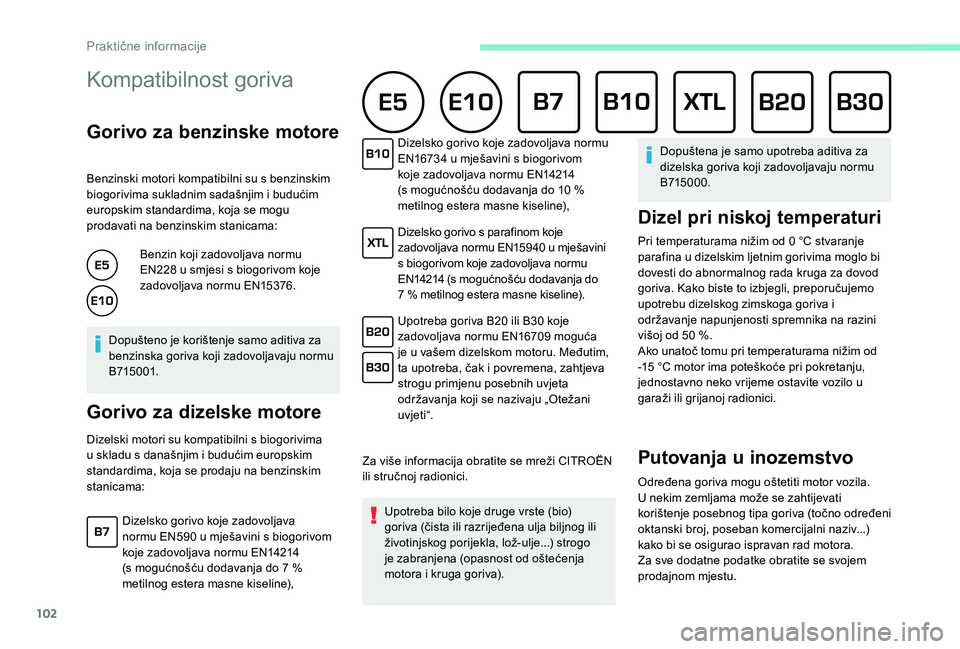

Kompatibilnost goriva
Gorivo za benzinske motore
Benzinski motori kompatibilni su s benzinskim
biogorivima sukladnim sadašnjim i budućim
europskim standardima, koja se mogu
prodavati na benzinskim stanicama:Benzin koji zadovoljava normu
EN228
u smjesi s biogorivom koje
zadovoljava normu EN15376.
Dopušteno je korištenje samo aditiva za
benzinska goriva koji zadovoljavaju normu
B715 0 01.
Gorivo za dizelske motore
Dizelsko gorivo koje zadovoljava normu
EN16734 u mješavini s biogorivom
koje zadovoljava normu EN14214
(s mogućnošću dodavanja do 10
%
metilnog estera masne kiseline),
Dizelsko gorivo s parafinom koje
zadovoljava normu EN15940
u mješavini
s biogorivom koje zadovoljava normu
EN14214
(s mogućnošću dodavanja do
7
% metilnog estera masne kiseline).
Upotreba goriva B20
ili B30 koje
zadovoljava normu EN16709
moguća
je u vašem dizelskom motoru. Međutim,
ta upotreba, čak i povremena, zahtjeva
strogu primjenu posebnih uvjeta
održavanja koji se nazivaju „Otežani
uvjeti “.
Za više informacija obratite se mreži CITROËN
ili stručnoj radionici. Upotreba bilo koje druge vrste (bio)
goriva (čista ili razrijeđena ulja biljnog ili
životinjskog porijekla, lož-ulje...) strogo
je zabranjena (opasnost od oštećenja
motora i kruga goriva). Dopuštena je samo upotreba aditiva za
dizelska goriva koji zadovoljavaju normu
B715000.
Dizel pri niskoj temperaturi
Pri temperaturama nižim od 0 °C stvaranje
p arafina u dizelskim ljetnim gorivima moglo bi
dovesti do abnormalnog rada kruga za dovod
goriva. Kako biste to izbjegli, preporučujemo
upotrebu dizelskog zimskoga goriva i
održavanje napunjenosti spremnika na razini
višoj od 50
%.
Ako unatoč tomu pri temperaturama nižim od
-15
°C motor ima poteškoće pri pokretanju,
jednostavno neko vrijeme ostavite vozilo u
garaži ili grijanoj radionici.
Putovanja u inozemstvo
Određena goriva mogu oštetiti motor vozila.
U nekim zemljama može se zahtijevati
korištenje posebnog tipa goriva (točno određeni
oktanski broj, poseban komercijalni naziv...)
kako bi se osigurao ispravan rad motora.
Za sve dodatne podatke obratite se svojem
prodajnom mjestu.
Dizelski motori su kompatibilni s biogorivima
u skladu s današnjim i budućim europskim
standardima, koja se prodaju na benzinskim
stanicama:
Dizelsko gorivo koje zadovoljava
normu EN590

u mješavini s biogorivom
koje zadovoljava normu EN14214
(s mogućnošću dodavanja do 7

%
metilnog estera masne kiseline),
Praktične informacije

103

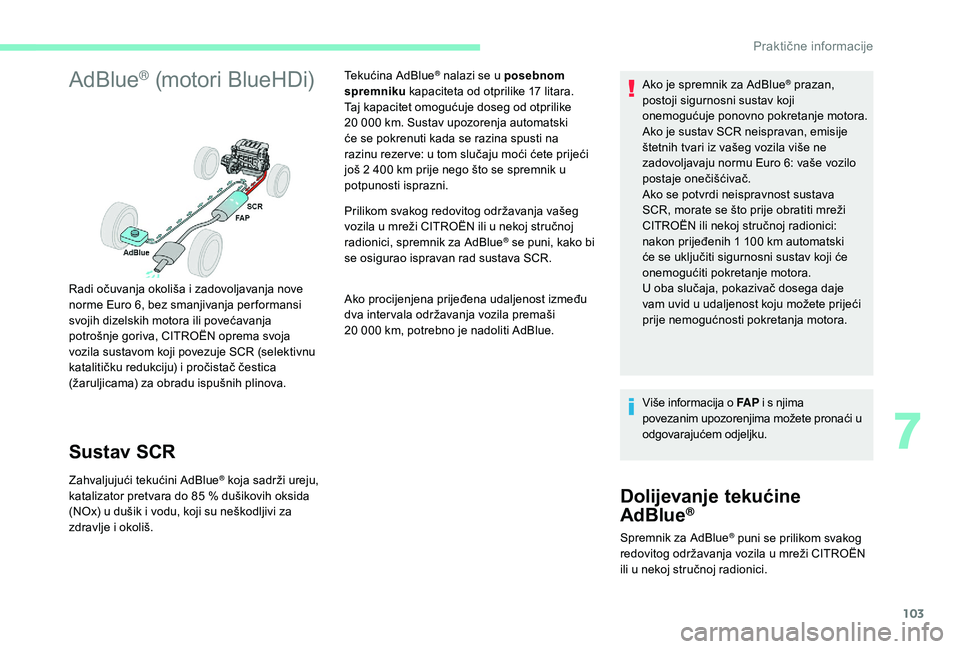

AdBlue® (motori BlueHDi)
Sustav SCR
Zahvaljujući tekućini AdBlue® koja sadrži ureju,
katalizator pretvara do 85

% dušikovih oksida
(NOx) u dušik i vodu, koji su neškodljivi za
zdravlje i okoliš. Tekućina AdBlue
® nalazi se u posebnom
spremniku kapaciteta od otprilike 17
litara.
Taj kapacitet omogućuje doseg od otprilike
20

000

km. Sustav upozorenja automatski
će se pokrenuti kada se razina spusti na
razinu rezer ve: u tom slučaju moći ćete prijeći
još 2

400

km prije nego što se spremnik u
potpunosti isprazni.
Prilikom svakog redovitog održavanja vašeg
vozila u mreži CITROËN ili u nekoj stručnoj
radionici, spremnik za AdBlue
® se puni, kako bi
se osigurao ispravan rad sustava SCR.
Ako procijenjena prijeđena udaljenost između
dva inter vala održavanja vozila premaši
20

000

km, potrebno je nadoliti AdBlue.
Radi očuvanja okoliša i zadovoljavanja nove
norme Euro 6, bez smanjivanja per formansi
svojih dizelskih motora ili povećavanja
potrošnje goriva, CITROËN oprema svoja
vozila sustavom koji povezuje SCR (selektivnu
katalitičku redukciju) i pročistač čestica
(žaruljicama) za obradu ispušnih plinova. Ako je spremnik za AdBlue
® prazan,
postoji sigurnosni sustav koji
onemogućuje ponovno pokretanje motora.
Ako je sustav SCR neispravan, emisije
štetnih tvari iz vašeg vozila više ne
zadovoljavaju normu Euro 6: vaše vozilo
postaje onečišćivač.
Ako se potvrdi neispravnost sustava
SCR, morate se što prije obratiti mreži
CITROËN ili nekoj stručnoj radionici:
nakon prijeđenih 1 100

km automatski
će se uključiti sigurnosni sustav koji će
onemogućiti pokretanje motora.
U oba slučaja, pokazivač dosega daje
vam uvid u udaljenost koju možete prijeći
prije nemogućnosti pokretanja motora.
Više informacija o FA P i s njima
povezanim upozorenjima možete pronaći u
odgovarajućem odjeljku.
Spremnik za AdBlue
® puni se prilikom svakog
redovitog održavanja vozila u mreži CITROËN
ili u nekoj stručnoj radionici.
Dolijevanje tekućine
AdBlue®
7
Praktične informacije

104

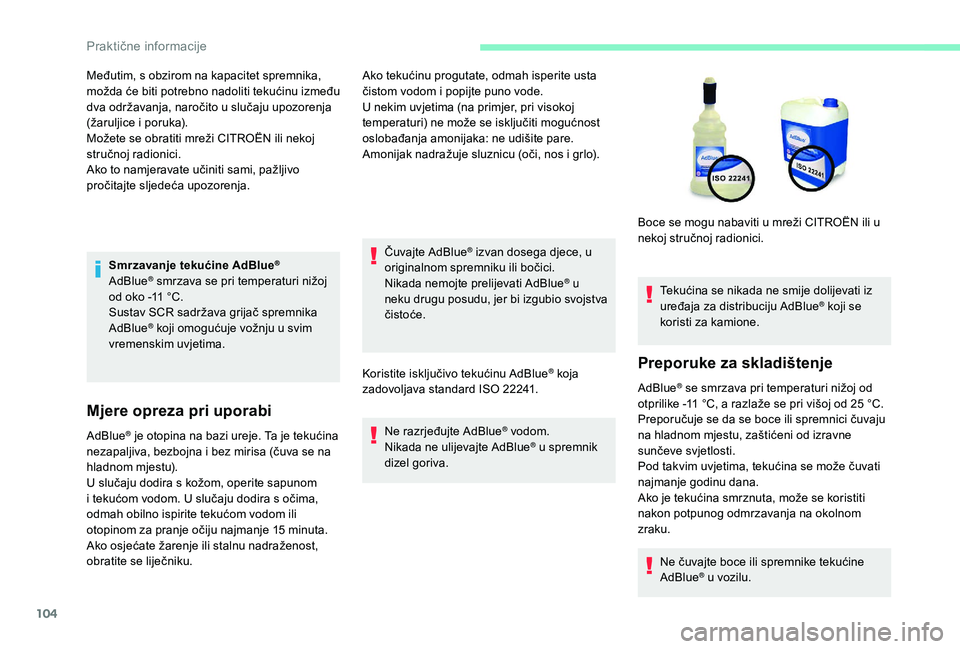

Smrzavanje tekućine AdBlue®
AdBlue® smrzava se pri temperaturi nižoj
od oko -11 °C.
Sustav SCR sadržava grijač spremnika
AdBlue
® koji omogućuje vožnju u svim
vremenskim uvjetima.
Mjere opreza pri uporabi
Ako tekućinu progutate, odmah isperite usta
čistom vodom i popijte puno vode.
U nekim uvjetima (na primjer, pri visokoj
temperaturi) ne može se isključiti mogućnost
oslobađanja amonijaka: ne udišite pare.
Amonijak nadražuje sluznicu (oči, nos i grlo).
Čuvajte AdBlue
® izvan dosega djece, u
originalnom spremniku ili bočici.
Nikada nemojte prelijevati AdBlue
® u
neku drugu posudu, jer bi izgubio svojstva
čistoće.
Koristite isključivo tekućinu AdBlue
® koja
zadovoljava standard ISO 22241.
Ne razrjeđujte AdBlue
® vodom.
Nikada ne ulijevajte AdBlue® u spremnik
dizel goriva. Tekućina se nikada ne smije dolijevati iz
uređaja za distribuciju AdBlue
® koji se
koristi za kamione.
Preporuke za skladištenje
AdBlue® se smrzava pri temperaturi nižoj od
otprilike -11 °C, a razlaže se pri višoj od 25 °C.
Preporučuje se da se boce ili spremnici čuvaju
na hladnom mjestu, zaštićeni od izravne
sunčeve svjetlosti.
Pod takvim uvjetima, tekućina se može čuvati
najmanje godinu dana.
Ako je tekućina smrznuta, može se koristiti
nakon potpunog odmrzavanja na okolnom
zraku.
Ne čuvajte boce ili spremnike tekućine
AdBlue
® u vozilu.
Međutim, s obzirom na kapacitet spremnika,
možda će biti potrebno nadoliti tekućinu između
dva održavanja, naročito u slučaju upozorenja
(žaruljice i poruka).
Možete se obratiti mreži CITROËN ili nekoj
stručnoj radionici.
Ako to namjeravate učiniti sami, pažljivo
pročitajte sljedeća upozorenja.
AdBlue
® je otopina na bazi ureje. Ta je tekućina
nezapaljiva, bezbojna i bez mirisa (čuva se na
hladnom mjestu).
U slučaju dodira s kožom, operite sapunom
i tekućom vodom. U slučaju dodira s očima,
odmah obilno ispirite tekućom vodom ili
otopinom za pranje očiju najmanje 15
minuta.
Ako osjećate žarenje ili stalnu nadraženost,
obratite se liječniku. Boce se mogu nabaviti u mreži CITROËN ili u
nekoj stručnoj radionici.
Praktične informacije

105

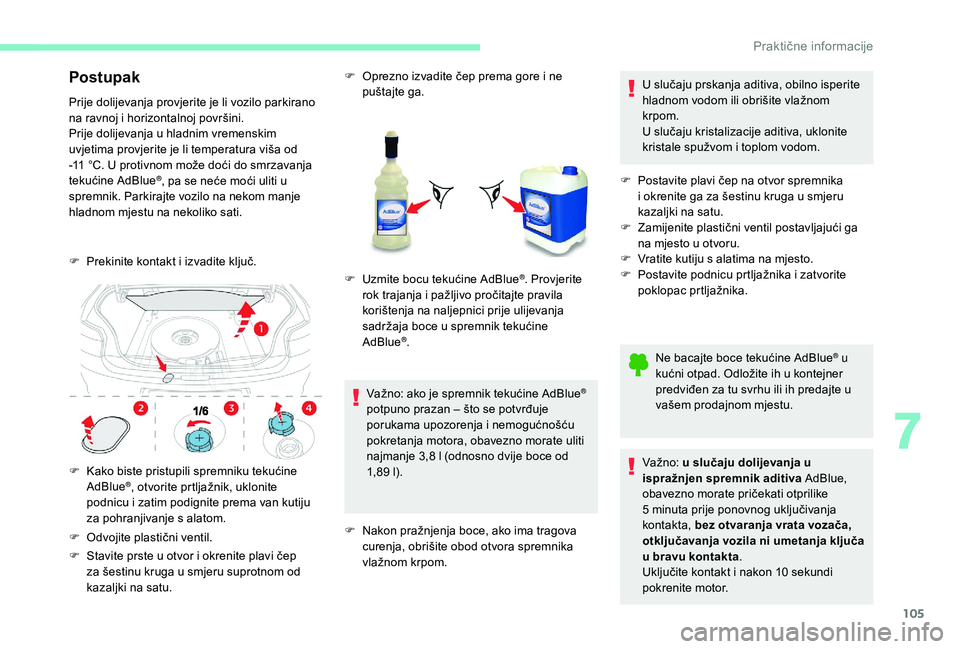

Postupak
Prije dolijevanja provjerite je li vozilo parkirano
na ravnoj i horizontalnoj površini.
Prije dolijevanja u hladnim vremenskim
uvjetima provjerite je li temperatura viša od
-11 °C. U protivnom može doći do smrzavanja
tekućine AdBlue
®, pa se neće moći uliti u
spremnik. Parkirajte vozilo na nekom manje
hladnom mjestu na nekoliko sati.
F

P

rekinite kontakt i izvadite ključ.
F

O

dvojite plastični ventil. F

O
prezno izvadite čep prema gore i ne
puštajte ga.
F

K

ako biste pristupili spremniku tekućine
AdBlue
®, otvorite prtljažnik, uklonite
podnicu i zatim podignite prema van kutiju
za pohranjivanje s alatom.
F

S

tavite prste u otvor i okrenite plavi čep
za šestinu kruga u smjeru suprotnom od
kazaljki na satu. F

U
zmite bocu tekućine AdBlue
®. Provjerite
rok trajanja i pažljivo pročitajte pravila
korištenja na naljepnici prije ulijevanja
sadržaja boce u spremnik tekućine
AdBlue
®.
Važno: ako je spremnik tekućine AdBlue
®
potpuno prazan – što se potvrđuje
porukama upozorenja i nemogućnošću
pokretanja motora, obavezno morate uliti
najmanje 3,8

l (odnosno dvije boce od
1,89

l).
F

N

akon pražnjenja boce, ako ima tragova
curenja, obrišite obod otvora spremnika
vlažnom krpom. U slučaju prskanja aditiva, obilno isperite
hladnom vodom ili obrišite vlažnom
krpom.
U slučaju kristalizacije aditiva, uklonite
kristale spužvom i toplom vodom.
F
P
ostavite plavi čep na otvor spremnika
i okrenite ga za šestinu kruga u smjeru
kazaljki na satu.
F
Z
amijenite plastični ventil postavljajući ga
na mjesto u otvoru.
F
V
ratite kutiju s alatima na mjesto.
F
P
ostavite podnicu prtljažnika i zatvorite
poklopac prtljažnika.
Ne bacajte boce tekućine AdBlue
® u
kućni otpad. Odložite ih u kontejner
predviđen za tu svrhu ili ih predajte u
vašem prodajnom mjestu.
Va žno: u slučaju dolijevanja u
ispražnjen spremnik aditiva AdBlue,
obavezno morate pričekati otprilike
5

minuta prije ponovnog uključivanja
kontakta, bez otvaranja vrata vozača,
otključavanja vozila ni umetanja ključa
u bravu kontakta .
Uključite kontakt i nakon 10

sekundi
pokrenite motor.
7
Praktične informacije

106

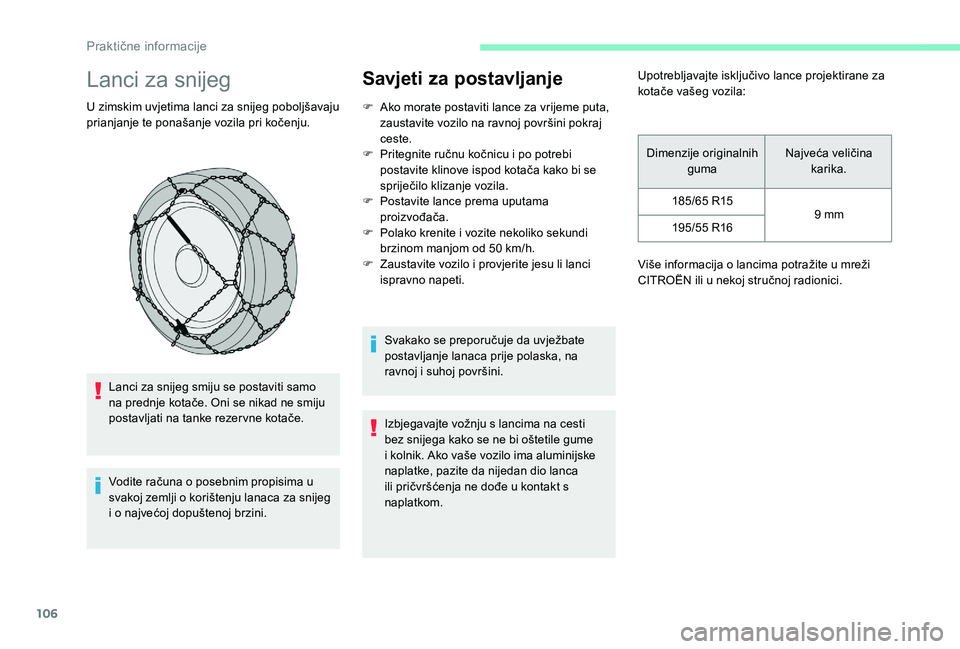

Lanci za snijeg
U zimskim uvjetima lanci za snijeg poboljšavaju
prianjanje te ponašanje vozila pri kočenju.Lanci za snijeg smiju se postaviti samo
na prednje kotače. Oni se nikad ne smiju
postavljati na tanke rezer vne kotače.
Vodite računa o posebnim propisima u
svakoj zemlji o korištenju lanaca za snijeg
i o najvećoj dopuštenoj brzini.
Savjeti za postavljanje
F Ako morate postaviti lance za vrijeme puta, zaustavite vozilo na ravnoj površini pokraj
ceste.
F

P
ritegnite ručnu kočnicu i po potrebi
postavite klinove ispod kotača kako bi se
spriječilo klizanje vozila.
F

P
ostavite lance prema uputama
proizvođača.
F

P
olako krenite i vozite nekoliko sekundi
brzinom manjom od 50
km/h.
F

Z
austavite vozilo i provjerite jesu li lanci
ispravno napeti.
Svakako se preporučuje da uvježbate
postavljanje lanaca prije polaska, na
ravnoj i suhoj površini.
Izbjegavajte vožnju s lancima na cesti
bez snijega kako se ne bi oštetile gume
i kolnik. Ako vaše vozilo ima aluminijske
naplatke, pazite da nijedan dio lanca
ili pričvršćenja ne dođe u kontakt s
naplatkom. Upotrebljavajte isključivo lance projektirane za
kotače vašeg vozila:
Dimenzije originalnih guma Najveća veličina
karika.
185/65
R159
mm
195/55
R16
Više informacija o lancima potražite u mreži
CITROËN ili u nekoj stručnoj radionici.
Praktične informacije

107

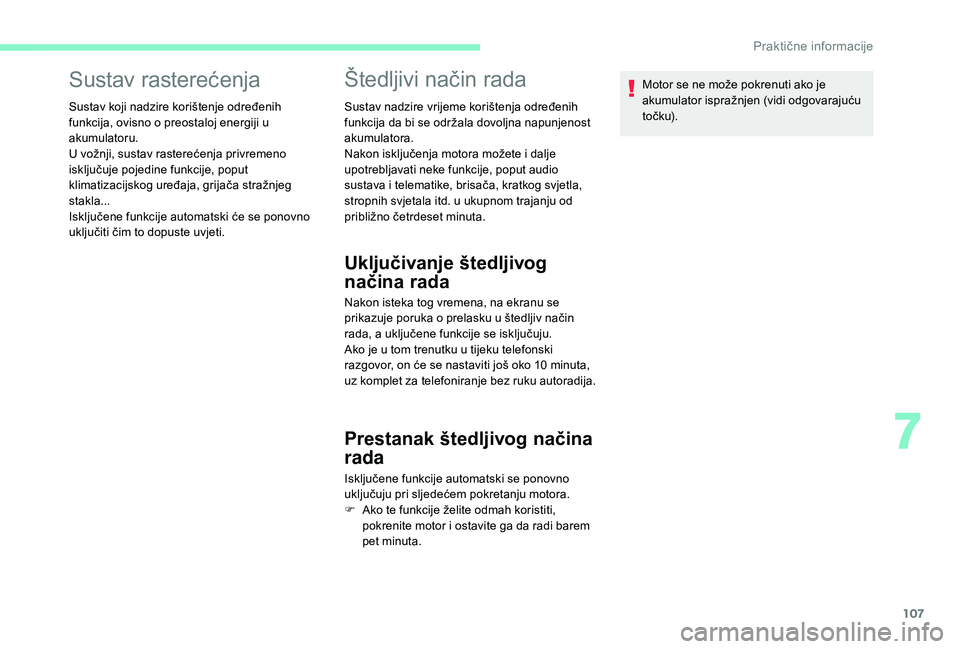

Sustav rasterećenja
Sustav koji nadzire korištenje određenih
funkcija, ovisno o preostaloj energiji u
akumulatoru.
U vožnji, sustav rasterećenja privremeno
isključuje pojedine funkcije, poput
klimatizacijskog uređaja, grijača stražnjeg
stakla...
Isključene funkcije automatski će se ponovno
uključiti čim to dopuste uvjeti.
Štedljivi način rada
Sustav nadzire vrijeme korištenja određenih
funkcija da bi se održala dovoljna napunjenost
akumulatora.
Nakon isključenja motora možete i dalje
upotrebljavati neke funkcije, poput audio
sustava i telematike, brisača, kratkog svjetla,
stropnih svjetala itd. u ukupnom trajanju od
približno četrdeset minuta.
Uključivanje štedljivog
načina rada
Nakon isteka tog vremena, na ekranu se
prikazuje poruka o prelasku u štedljiv način
rada, a uključene funkcije se isključuju.
Ako je u tom trenutku u tijeku telefonski
razgovor, on će se nastaviti još oko 10 minuta,
uz komplet za telefoniranje bez ruku autoradija.
Prestanak štedljivog načina
rada
Isključene funkcije automatski se ponovno
uključuju pri sljedećem pokretanju motora.
F

A
ko te funkcije želite odmah koristiti,
pokrenite motor i ostavite ga da radi barem
pet minuta. Motor se ne može pokrenuti ako je
akumulator ispražnjen (vidi odgovarajuću
to č k u).
7
Praktične informacije

108

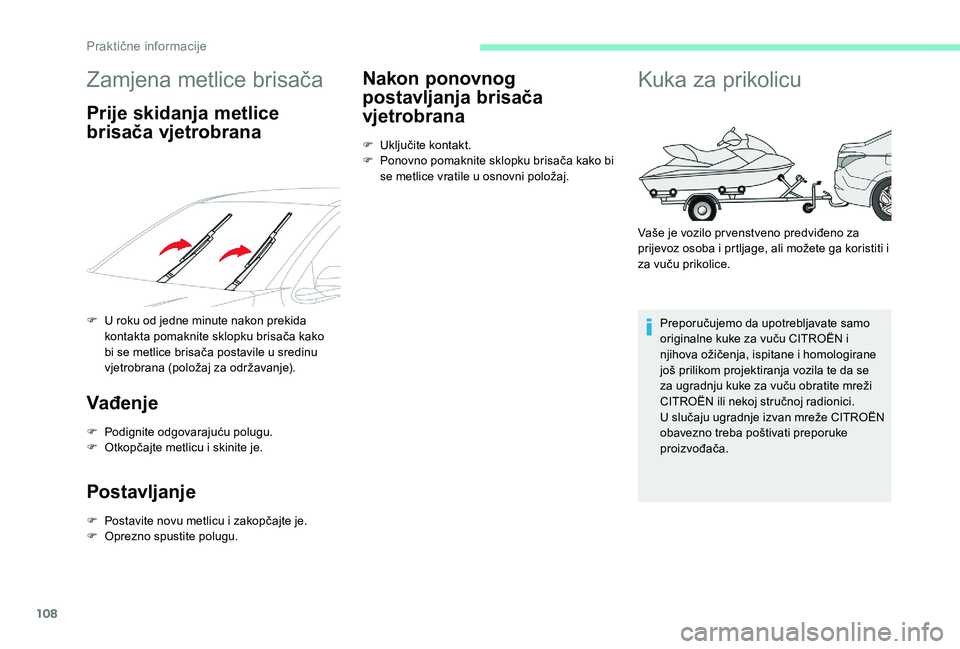

Zamjena metlice brisača
Prije skidanja metlice
brisača vjetrobrana
F U roku od jedne minute nakon prekida kontakta pomaknite sklopku brisača kako
bi se metlice brisača postavile u sredinu
vjetrobrana (položaj za održavanje).
Vađenje
F Podignite odgovarajuću polugu.
F O tkopčajte metlicu i skinite je.
Postavljanje
F Postavite novu metlicu i zakopčajte je.
F O prezno spustite polugu.
Nakon ponovnog
postavljanja brisača
vjetrobrana
F Uključite kontakt.
F P onovno pomaknite sklopku brisača kako bi
se metlice vratile u osnovni položaj.
Kuka za prikolicu
Vaše je vozilo pr venstveno predviđeno za
prijevoz osoba i prtljage, ali možete ga koristiti i
za vuču prikolice.
Preporučujemo da upotrebljavate samo
originalne kuke za vuču CITROËN i
njihova ožičenja, ispitane i homologirane
još prilikom projektiranja vozila te da se
za ugradnju kuke za vuču obratite mreži
CITROËN ili nekoj stručnoj radionici.
U slučaju ugradnje izvan mreže CITROËN
obavezno treba poštivati preporuke
proizvođača.
Praktične informacije
