Praktische Tipps
99

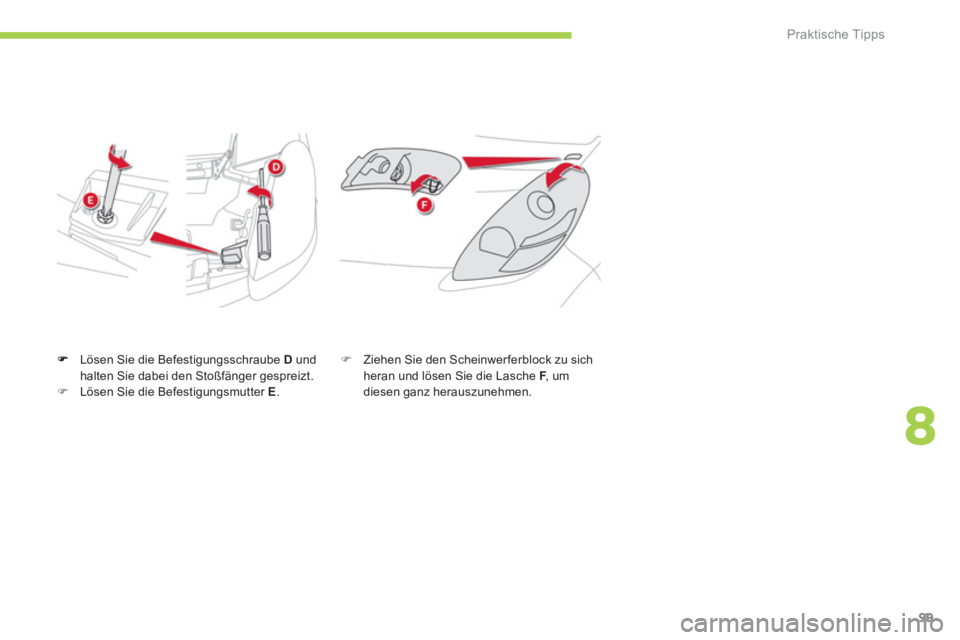

Lösen Sie die Befestigungsschraube Dundhalten Sie dabei den Stoßfänger gespreizt. )Lösen Sie die Befestigungsmutter E.
) Ziehen Sie den Scheinwerferblock zu sich
heran und lösen Sie die Lasche F , um Fdiesen ganz herauszunehmen.

i
Praktische Tipps
100

Austausch der Standleuchten
)
Drehen Sie die Lampenfassung nach links und ziehen Sie sie ab. )
Ziehen Sie die Lampe heraus und tauschenSie sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.


Austausch der Glühlampen des Fernlichts
)Drehen Sie die Lampenfassung nach linksund ziehen Sie sie ab.)Nehmen Sie die Glühlampe heraus indemSie auf die Lasche drücken. )Ta u s c h e n Sie die Glühlampe aus.
Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.

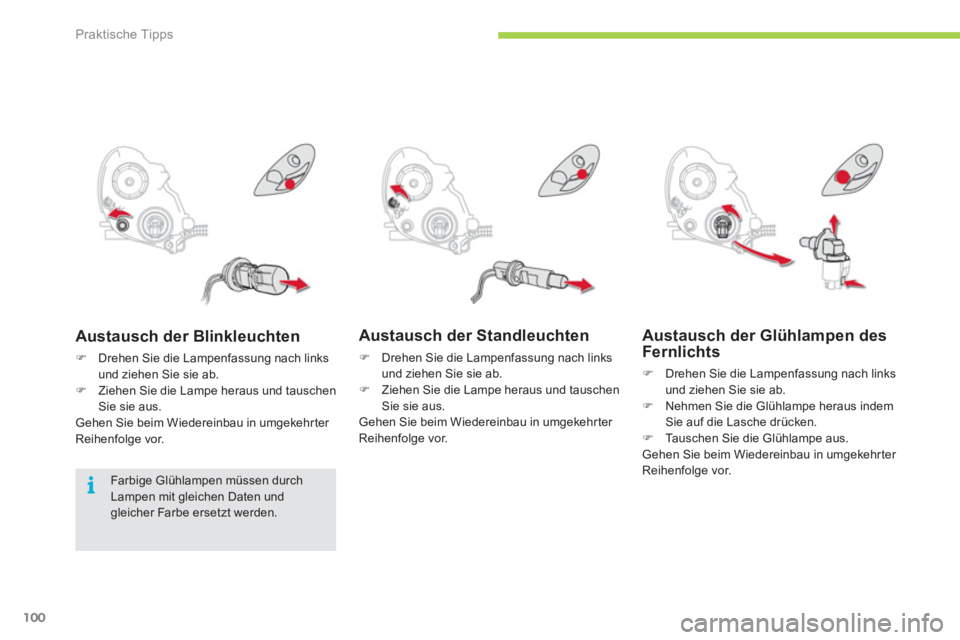

Austausch der Blinkleuchten
)Drehen Sie die Lampenfassung nach linksund ziehen Sie sie ab.)Ziehen Sie die Lampe heraus und tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.
Farbige Glühlampen müssen durch Lampen mit gleichen Daten undgleicher Farbe ersetzt werden.

8
Praktische Tipps
101
Austausch der Glühlampendes Abblendlichts
)Drehen Sie die Lampenfassung nach links und nehmen Sie sie heraus. )Nehem Sie die Lampe heraus indem Sieauf die Lasche drücken.)Ta u s c h e n Sie die Glühlampe aus.
Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.
Austausch der
Nebelscheinwerfer/Tagfahrlichter
) Schlagen Sie die Lenkung maximal ein, um den Zugang zu erleichtern.)
Entfernen Sie die Klammern und haltenSie dabei die Schutzabdeckung der
Lampenfassung.) Drücken Sie die Abdeckung zur Seite.
)
Drehen Sie die Lampenfassung ( Afür
Nebelscheinwerfer, BTagfahlichter) nach
links und nehmen Sie sie heraus.
) Nehmen Sie die Glühlampe heraus und
tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.

i
i
Praktische Tipps
102
1.Bremsleuchten/Standleuchten (Dioden)2. Blinkleuchten (W Y21W - 21 W)3.Rückfahrscheinwerfer (W21W - 21 W)
Heckleuchten
Die bernsteingelben Glühlampen wiedie der Blinker müssen durch Lampenmit gleichen Daten und gleicher Farbeersetzt werden.
Bei bestimmten Witterungsbedingungen(niedrige Temperatur, Feuchtigkeit) ist es normal, wenn die Streuscheiben der Scheinwerfer und der Heckleuchten von innen beschlagen; die niedergeschlagene Feuchtigkeit verschwindet ein paar Minuten nach dem Einschalten der Beleuchtung.

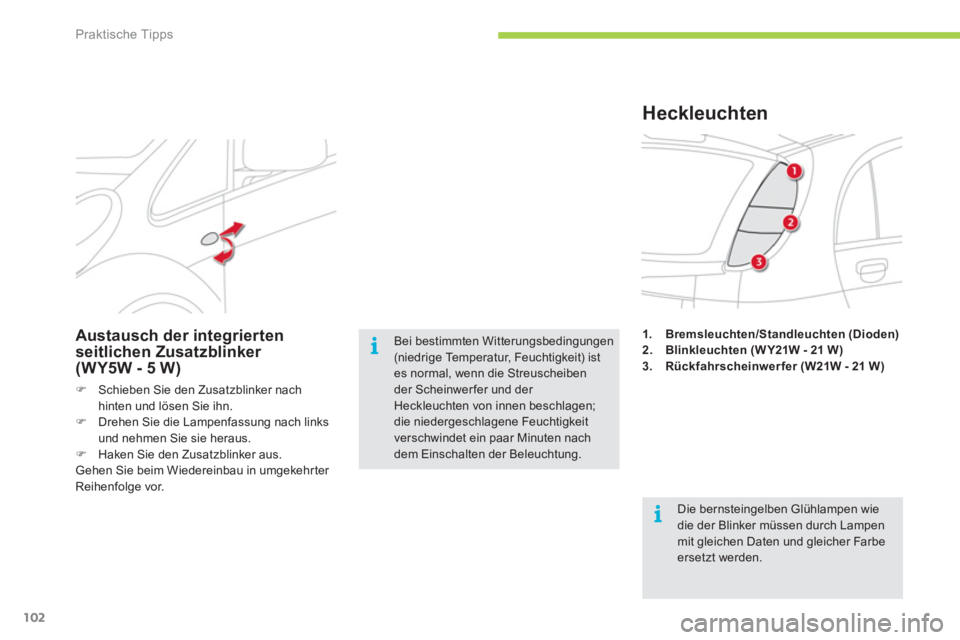

Austausch der integrierten
seitlichen Zusatzblinker(WY5W - 5 W)
)Schieben Sie den Zusatzblinker nachhinten und lösen Sie ihn. )Drehen Sie die Lampenfassung nach linksund nehmen Sie sie heraus. )Haken Sie den Zusatzblinker aus.
Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.

8
Praktische Tipps
103
Austausch der Blinkleuchten
) Drehen Sie die Lampenfassung nach links und nehmen Sie sie heraus.)
Nehmen Sie die Glühlampe heraus und
tauschen Sie sie aus.Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.

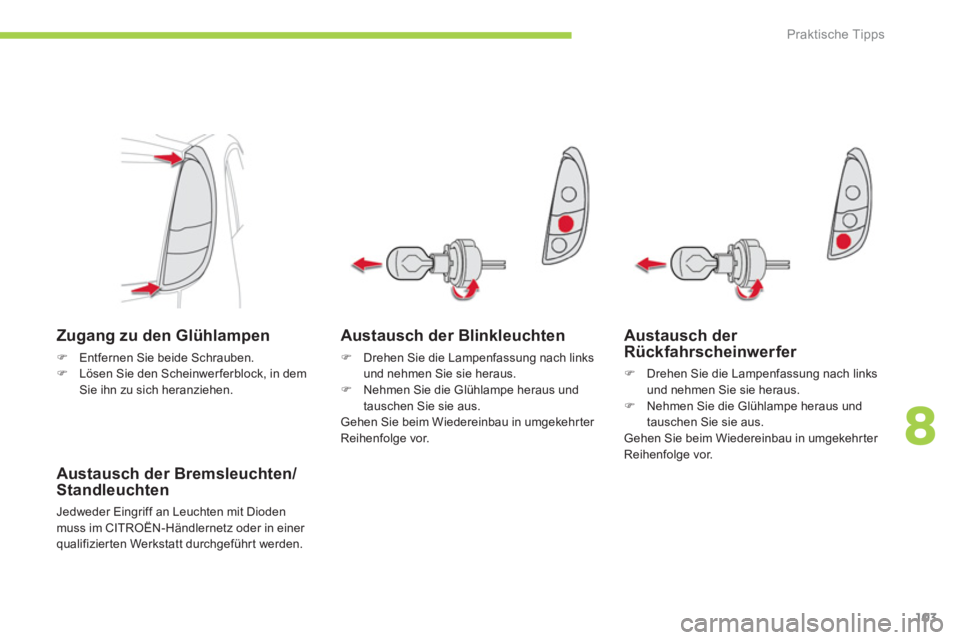

Zugang zu den Glühlampen
)Entfernen Sie beide Schrauben.)Lösen Sie den Scheinwerferblock, in dem Sie ihn zu sich heranziehen.
Austausch der Bremsleuchten/Standleuchten
Jedweder Eingriff an Leuchten mit Diodenmuss im CITROËN-Händlernetz oder in einer
quali
fizierten Werkstatt durchgeführt werden.

Austausch der
Rückfahrscheinwerfer
) Drehen Sie die Lampenfassung nach linksund nehmen Sie sie heraus. )
Nehmen Sie die Glühlampe heraus und
tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.

Praktische Tipps
104

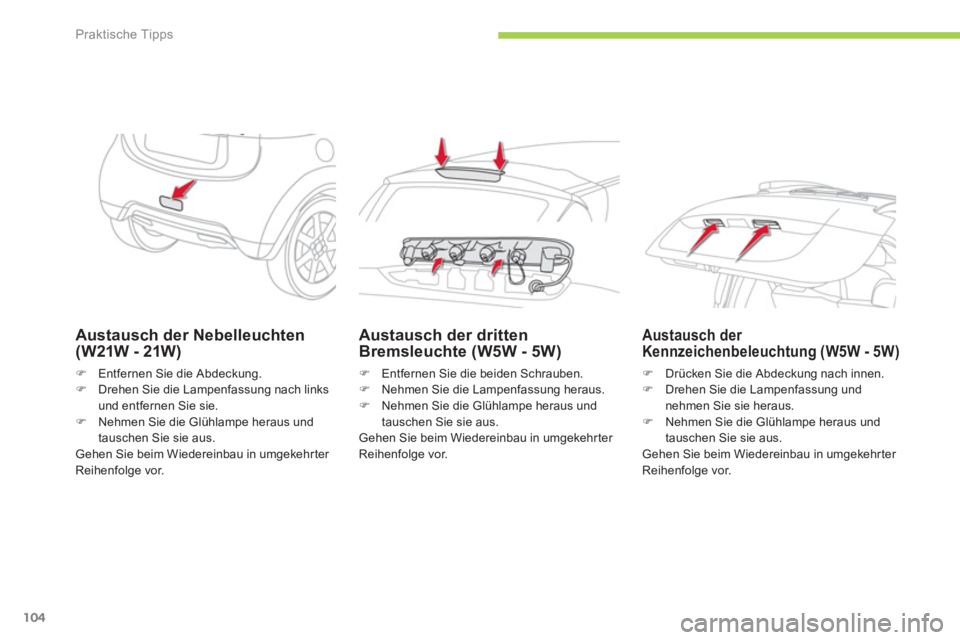

Austausch der Nebelleuchten (W21W - 21W)
)Entfernen Sie die Abdeckung.)Drehen Sie die Lampenfassung nach linksund entfernen Sie sie.)Nehmen Sie die Glühlampe heraus und
tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in um
gekehrter Reihenfolge vor.
Austausch der dritten Bremsleuchte (W5W - 5W)
)
Entfernen Sie die beiden Schrauben.)
Nehmen Sie die Lampenfassung heraus.)
Nehmen Sie die Glühlampe heraus und
tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in um
gekehrter Reihenfolge vor.

Austausch der
Kennzeichenbeleuchtung (W5W - 5W)
)Drücken Sie die Abdeckung nach innen.)Drehen Sie die Lampenfassung undnehmen Sie sie heraus.)Nehmen Sie die Glühlampe heraus und
tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in um
gekehrter Reihenfolge vor.

8
i
!
Praktische Tipps
105

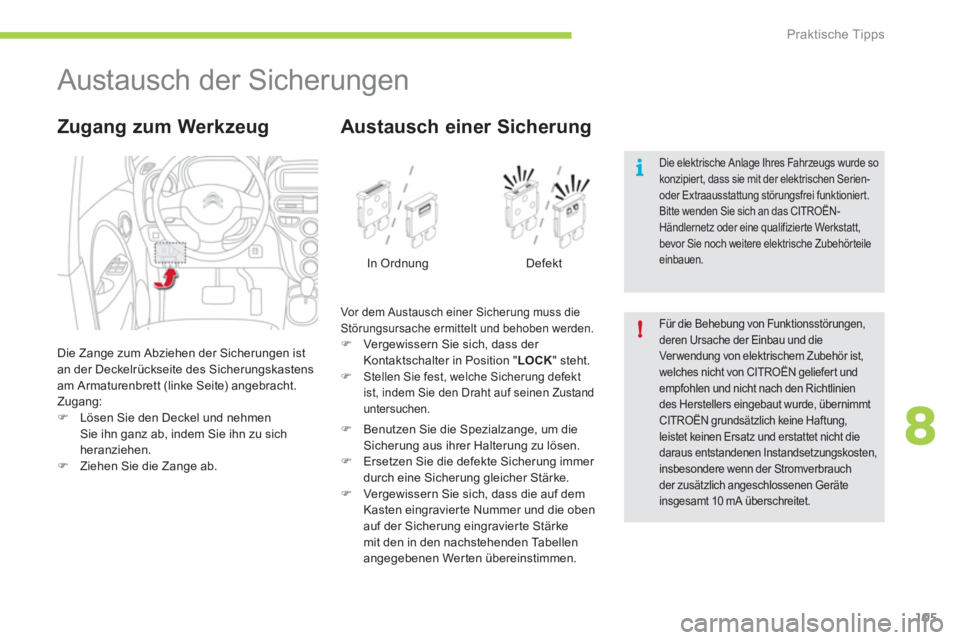

Austausch der Sicherungen

Die Zange zum Abziehen der Sicherungen ist
an der Deckelrückseite des Sicherungskastens
am Armaturenbrett (linke Seite) angebracht.
Zugang:)Lösen Sie den Deckel und nehmenSie ihn ganz ab, indem Sie ihn zu sichheranziehen.)Ziehen Sie die Zange ab.


Zugang zum Werkzeug
Vor dem Austausch einer Sicherung muss die Störungsursache ermittelt und behoben werden. )
Vergewissern Sie sich, dass der Kontaktschalter in Position "LOCK " steht.)Stellen Sie fest, welche Sicherung defekt
ist, indem Sie den Draht auf seinen Zustanduntersuchen.
Austausch einer Sicherung
In Ordnung Defekt
)
Benutzen Sie die Spezialzange, um dieSicherung aus ihrer Halterung zu lösen.)
Ersetzen Sie die defekte Sicherung immer
durch eine Sicherung gleicher Stärke.) Vergewisser n Sie sich, dass die auf dem
Kasten eingravier te Nummer und die oben
auf der Sicherung eingravierte Stärke
mit den in den nachstehenden Tabellen
angegebenen Werten übereinstimmen.
Für die Behebung von Funktionsstörungen, deren Ursache der Einbau und dieVerwendung von elektrischem Zubehör ist, welches nicht von CITROËN geliefert und empfohlen und nicht nach den Richtliniendes Herstellers eingebaut wurde, übernimmtCITROËN grundsätzlich keine Haftung,leistet keinen Ersatz und erstattet nicht diedaraus entstandenen Instandsetzungskosten,insbesondere wenn der Stromverbrauch der zusätzlich angeschlossenen Geräte insgesamt 10 mA überschreitet.
Die elektrische Anlage Ihres Fahrzeugs wurde sokonzipier t, dass sie mit der elektrischen Serien- oder Extraausstattung störungsfrei funktioniert.
Bitte wenden Sie sich an das CITROËN-Händlernetz oder eine qualifizierte Werkstatt,bevor Sie noch weitere elektrische Zubehörteile einbauen.

Praktische Tipps
106

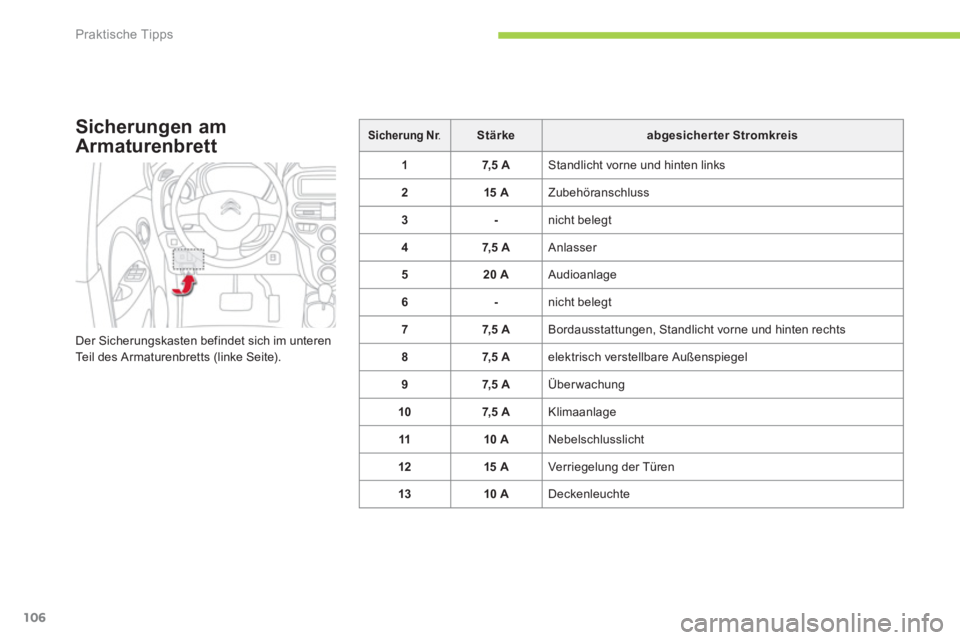

Sicherungen am
Armaturenbrett
Der Sicherungskasten befindet sich im unteren
Teil des Armaturenbretts (linke Seite).
Sicherung Nr. rrStärkeabgesicherter Stromkreis
17,5 A Standlicht vorne und hinten links
215 A
Zubehöranschluss
3-
nicht belegt
47,5 A Anlasser
520
A Audioanlage
6
- nicht belegt
7
7,5 A Bordausstattungen, Standlicht vorne und hinten rechts
87,5 A
elektrisch verstellbare Außenspiegel
97,5 A
Überwachung
107,5 A
Klimaanlage
1110 A
Nebelschlusslicht
1215 A Verriegelung der Türen
13 10 A
D
eckenleuchte

8
Praktische Tipps
107

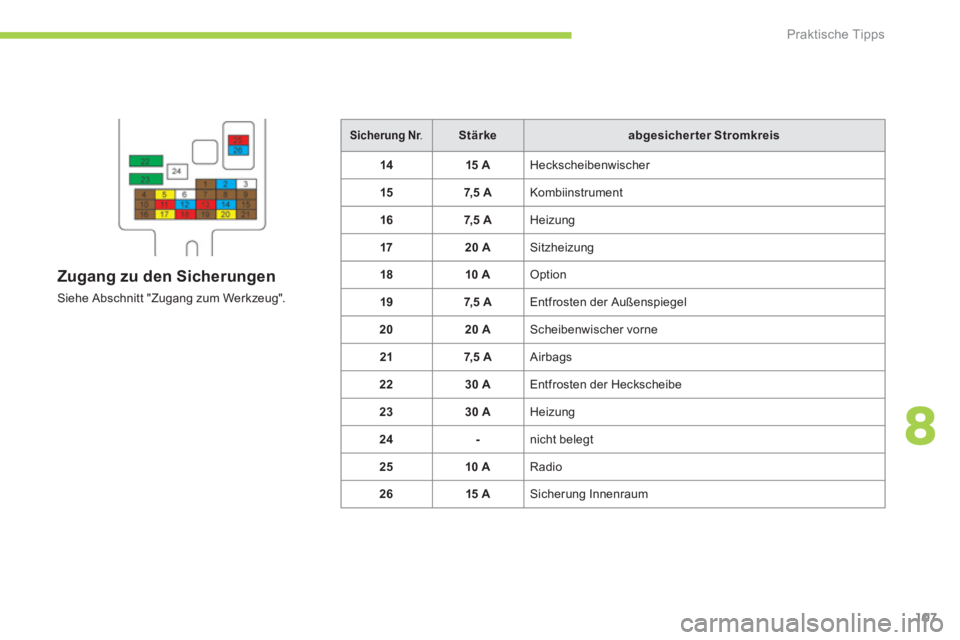

Sicherung Nr. rrStärkeabgesicherter Stromkreis
14 15 A
H
eckscheibenwischer
157, 5 A
Kombiinstrument
167, 5 A Heizung
1720 A Sitzheizung
18 10 A Option
1
97, 5 A Entfrosten der Außenspiegel
2020 A Scheibenwischer vorne
217, 5 A Airbags
2230 A
Entfrosten der Heckscheibe
2330 A
Heizung
24-
nicht belegt
2510 A Radio
2615 A
Sicherung Innenraum


Zugang zu den Sicherungen
Siehe Abschnitt "Zugang zum Werkzeug".

i
Praktische Tipps
108
Sicherung Nr.Stärkeabgesicherter Stromkreis
1- nicht belegt
230 A
interne Sicherung
340 A Elektromotor
440 A
Kühlerventilator
5
40 A Elektrische Fensterheber
6
30 A
Vakuumpumpe
715 A Steuergerät der Hauptbatterie
815 A Dritte Bremsleuchte
915 A
Nebelscheinwerfer
1015 A
Wasserpumpe

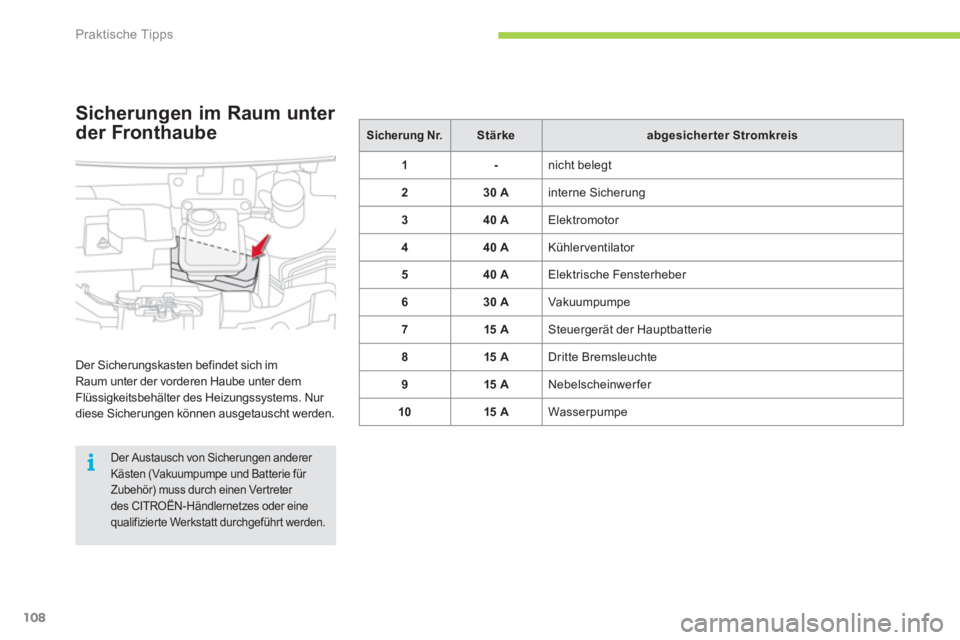

Sicherungen im Raum unter
der Fronthaube
Der Sicherungskasten befindet sich imRaum unter der vorderen Haube unter dem
Flüssigkeitsbehälter des Heizungssystems. Nur
diese Sicherungen können ausgetauscht werden.

Der Austausch von Sicherungen anderer Kästen (Vakuumpumpe und Batterie für Zubehör) muss durch einen Ver treter des CITROËN-Händlernetzes oder einequalifizier te Werkstatt durchgeführt werden.
