Zugang zu den Sicherungen
)
Öffnen Sie die Fronthaube (siehe Abschnitt
"Kontrollen").
)
Lösen Sie den Deckel und nehmen
Sie ihn ganz ab, indem Sie ihn zu sich
heranziehen.
)
Tauschen Sie die Sicherung aus (siehe
betreffenden Absatz).
)
Schließen Sie nach dem Austausch den
Deckel sorgfältig, um die Dichtigkeit des
Sicherungskastens zu gewährleisten.

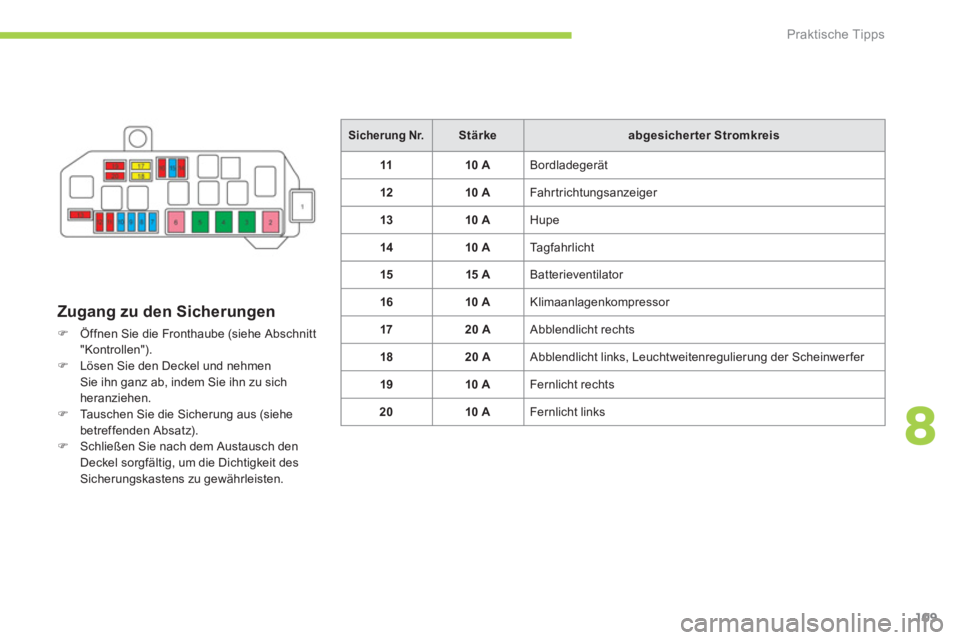

Sicherung Nr.
Stärke
abgesicherter Stromkreis
11
10 A
Bordladegerät
12
10 A
Fahr trichtungsanzeiger
13
10 A
Hupe
14
10 A
Tagfahrlicht
15
15 A
Batterieventilator
16
10 A
Klimaanlagenkompressor
17
20 A
Abblendlicht rechts
18
20 A
Abblendlicht links, Leuchtweitenregulierung der Scheinwer fer
19
10 A
Fernlicht rechts
20
10 A
Fernlicht links
Page 112 of 166
i !
!
Praktische Tipps
110

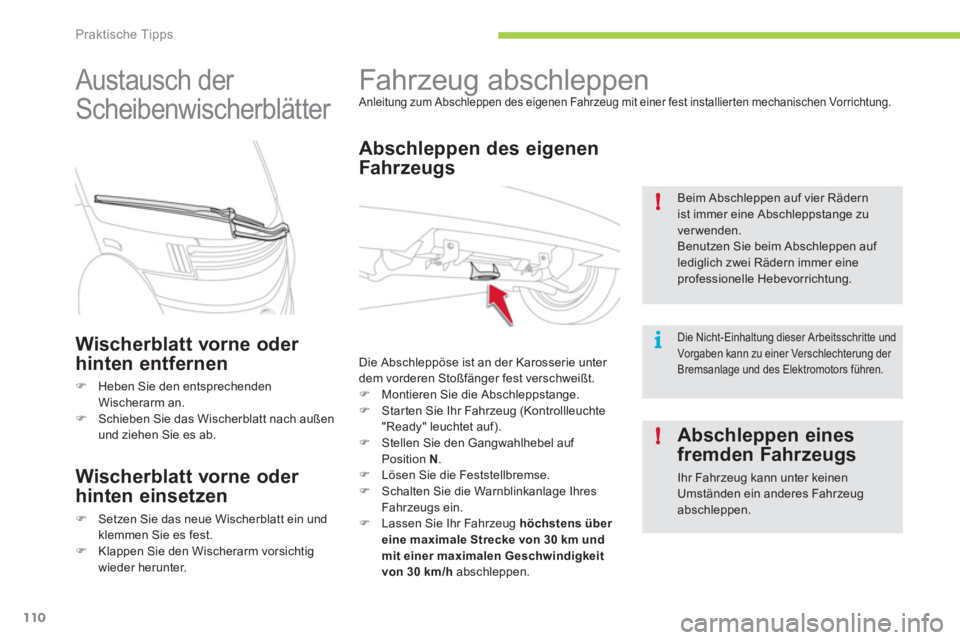

Fahrzeug abschleppen
Anleitung zum Abschleppen des eigenen Fahrzeug mit einer fest installierten mechanischen Vorrichtung.
Abschleppen des eigenen
Fahr zeugs
Die Abschleppöse ist an der Karosserie unter
dem vorderen Stoßfänger fest verschweißt.
)
Montieren Sie die Abschleppstange.
)
Starten Sie Ihr Fahrzeug (Kontrollleuchte
"Ready" leuchtet auf).
)
Stellen Sie den Gangwahlhebel auf
Position N
.
)
Lösen Sie die Feststellbremse.
)
Schalten Sie die Warnblinkanlage Ihres
Fahrzeugs ein.
)
Lassen Sie Ihr Fahrzeug höchstens
über
eine maximale Strecke von 30 km und
mit einer maximalen Geschwindigkeit
von 30 km/h
abschleppen.
Beim Abschleppen auf vier Rädern
ist immer eine Abschleppstange zu
ver wenden.
Benutzen Sie beim Abschleppen auf
lediglich zwei Rädern immer eine
professionelle Hebevorrichtung.
Die Nicht-Einhaltung dieser Arbeitsschritte und
Vorgaben kann zu einer Verschlechterung der
Bremsanlage und des Elektromotors führen.
Austausch der
Scheibenwischerblätter
Wischerblatt vorne oder
hinten entfernen
)
Heben Sie den entsprechenden
Wischerarm an.
)
Schieben Sie das Wischerblatt nach außen
und ziehen Sie es ab.
Wischerblatt vorne oder
hinten einsetzen
)
Setzen Sie das neue Wischerblatt ein und
klemmen Sie es fest.
)
Klappen Sie den Wischerarm vorsichtig
wieder herunter.
Abschleppen eines
fremden Fahrzeugs
Ihr Fahrzeug kann unter keinen
Umständen ein anderes Fahrzeug
abschleppen.
Page 113 of 166
8
i !
!
!
Praktische Tipps
111

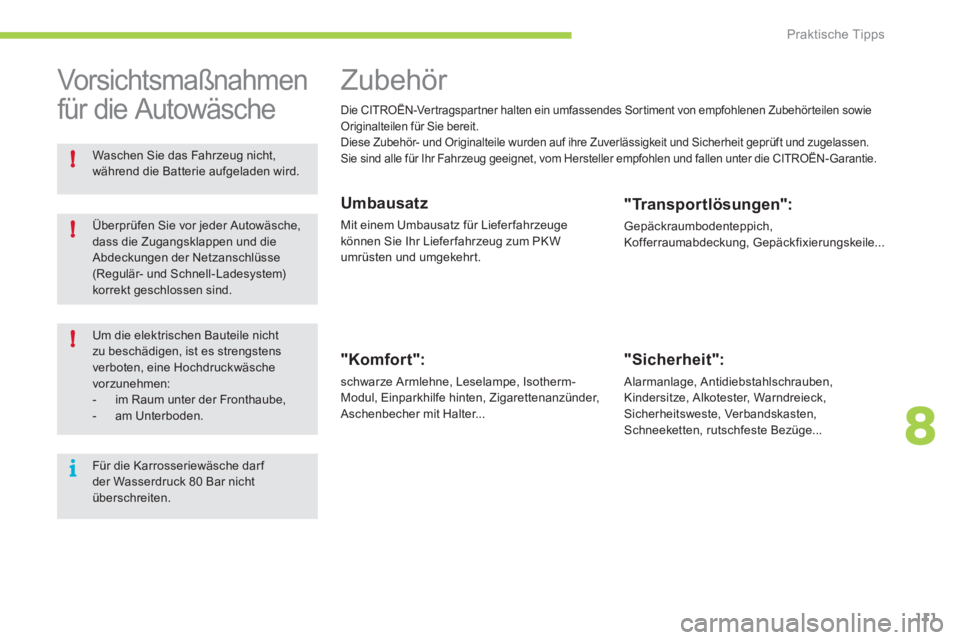

Zubehör
Die CITROËN-Vertragspartner halten ein umfassendes Sortiment von empfohlenen Zubehörteilen sowie
Originalteilen für Sie bereit.
Diese Zubehör- und Originalteile wurden auf ihre Zuverlässigkeit und Sicherheit geprüft und zugelassen.
Sie sind alle für Ihr Fahrzeug geeignet, vom Hersteller empfohlen und fallen unter die CITROËN-Garantie.
Umbausatz
Mit einem Umbausatz für Liefer fahrzeuge
können Sie Ihr Liefer fahrzeug zum PKW
umrüsten und umgekehrt.
"Komfort":
schwarze Armlehne, Leselampe, Isotherm-
Modul, Einparkhilfe hinten, Zigarettenanzünder,
Aschenbecher mit Halter...
"Transportlösungen":
Gepäckraumbodenteppich,
Kofferraumabdeckung, Gepäckfixierungskeile...
"Sicherheit":
Alarmanlage, Antidiebstahlschrauben,
Kindersitze, Alkotester, Warndreieck,
Sicherheitsweste, Verbandskasten,
Schneeketten, rutschfeste Bezüge...
Vor sic ht smaßnahmen
für die Autowäsche
Um die elektrischen Bauteile nicht
zu beschädigen, ist es strengstens
verboten, eine Hochdruckwäsche
vorzunehmen:
- im Raum unter der Fronthaube,
- am Unterboden.
Für die Karrosseriewäsche dar f
der Wasserdruck 80 Bar nicht
überschreiten. Überprüfen Sie vor jeder Autowäsche,
dass die Zugangsklappen und die
Abdeckungen der Netzanschlüsse
(Regulär- und Schnell-Ladesystem)
korrekt geschlossen sind.
Waschen Sie das Fahrzeug nicht,
während die Batterie aufgeladen wird.
Page 114 of 166
i
!i
Praktische Tipps
112
"Schutz":
Fahrzeug-Schutzbezüge, transparente
Schutzfolie für Stoßfänger, seitliche
Schutzleisten...
"Multimedia":
Autoradios, Navigationsgeräte, Radarwarner,
Universal-Solarladegerät...
Der Einbau eines nicht von CITROËN
empfohlenen elektrischen Geräts
oder Zubehör teils kann zu einer
Betriebsstörung in der elektronischen
Anlage Ihres Fahrzeugs und zu
erhöhtem Verbrauch führen.
Wir bitten Sie, dies zur Kenntnis zu
nehmen und empfehlen Ihnen, sich an
einen Ver treter der Marke CITROËN
zu wenden, der Ihnen gerne die
empfohlenen Geräte und Zubehör teile
zeigt.
Einbau von
Funksprechanlagen
Vor dem Nachrüsten von
Radiokommunikationssendern
mit Außenantenne am Fahrzeug
haben Sie die Möglichkeit, sich bei
den CITROËN-Vertragspartnern
über die technischen Daten der
Anlagen (Frequenzband, maximale
Ausgangsleistung, Antennenposition,
gerätespezifische Einbaubedingungen),
die gemäß Richtlinie 2004/104/EG über
die elektromagnetische Verträglichkeit
von Kraftfahrzeugen montiert werden
können, zu informieren.
Je nach der im Land geltenden
gesetzlichen Regelung sind
Sicherheitswesten, Warndreieck,
Ersatzglühlampen und -sicherungen im
Fahr zeug mit zuführen.
Page 115 of 166
9
Kontrollen
113
TOTAL & CITROËN
Unsere Teams von CITROËN und TOTAL haben ihr Talent
und ihr kreatives Wissen vereint, um die Energieleistung zu
optimieren und die Auswirkungen auf die Umwelt zu reduzieren.
Die Zusammenarbeit dieser beiden internationalen Konzerne
lässt sich nicht nur in der Herstellung und Wartung von
Fahrzeugen für die breite Öffentlichkeit zusammenfassen:
Dank unserer Vorreiterstellung in der Industriewir tschaft
können wird die Umwelt-Herausforderungen von heute und
morgen erkennen.
Die Sicherstellung einer verantwortungsvollen ökologischen
Mobilität für jederman ist nicht nur unser Antrieb - sie ist unsere
Leidenschaft.
Innovationen sind auf dem Vormarsch und
bestimmen die Zukunft des Automobils
-
gemeinsam haben wir eine Antwor t darauf.
bevorzugt
PARTNER FÜR DIE ZUKUNFT
DES AUTOMOBILS
CITROËN
Page 116 of 166
!
i
Kontrollen
114

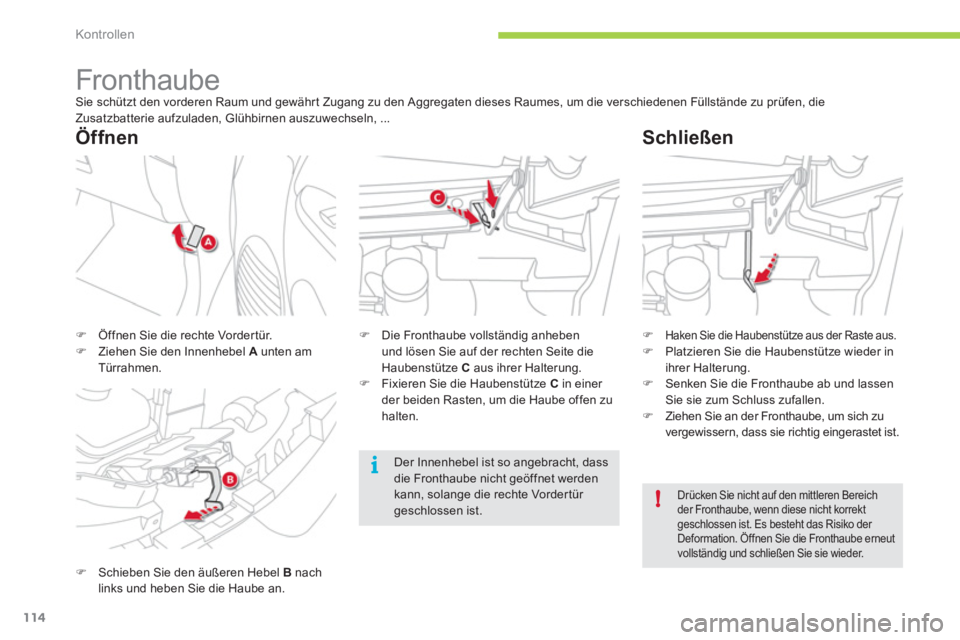

Fronthaube
Sie schützt den vorderen Raum und gewähr t Zugang zu den Aggregaten dieses Raumes, um die verschiedenen Füllstände zu prüfen, die
Zusatzbatterie aufzuladen, Glühbirnen auszuwechseln, ...
)
Schieben Sie den äußeren Hebel B
nach
links und heben Sie die Haube an.
)
Die Fronthaube vollständig anheben
und lösen Sie auf der rechten Seite die
Haubenstütze C
aus ihrer Halterung.
)
Fixieren Sie die Haubenstütze C
in einer
der beiden Rasten, um die Haube offen zu
halten.
)
Öffnen Sie die rechte Vorder tür.
)
Ziehen Sie den Innenhebel A
unten am
Türrahmen.
Öffnen
Schließen
)
Haken Sie die Haubenstütze aus der Raste aus.
)
Platzieren Sie die Haubenstütze wieder in
ihrer Halterung.
)
Senken Sie die Fronthaube ab und lassen
Sie sie zum Schluss zufallen.
)
Ziehen Sie an der Fronthaube, um sich zu
vergewissern, dass sie richtig eingerastet ist.
Drücken Sie nicht auf den mittleren Bereich
der Fronthaube, wenn diese nicht korrekt
geschlossen ist. Es besteht das Risiko der
Deformation. Öffnen Sie die Fronthaube erneut
vollständig und schließen Sie sie wieder.
Der Innenhebel ist so angebracht, dass
die Fronthaube nicht geöffnet werden
kann, solange die rechte Vorder tür
geschlossen ist.
Page 117 of 166
9
!
Kontrollen
115
1.
Behälter für die Scheibenwaschflüssigkeit.
2.
Behälter für Flüssigkeit des Heizkreislaufs
3.
Behälter für Bremsflüssigkeit
4.
Batterie für Zubehör
5.
Sicherungskasten

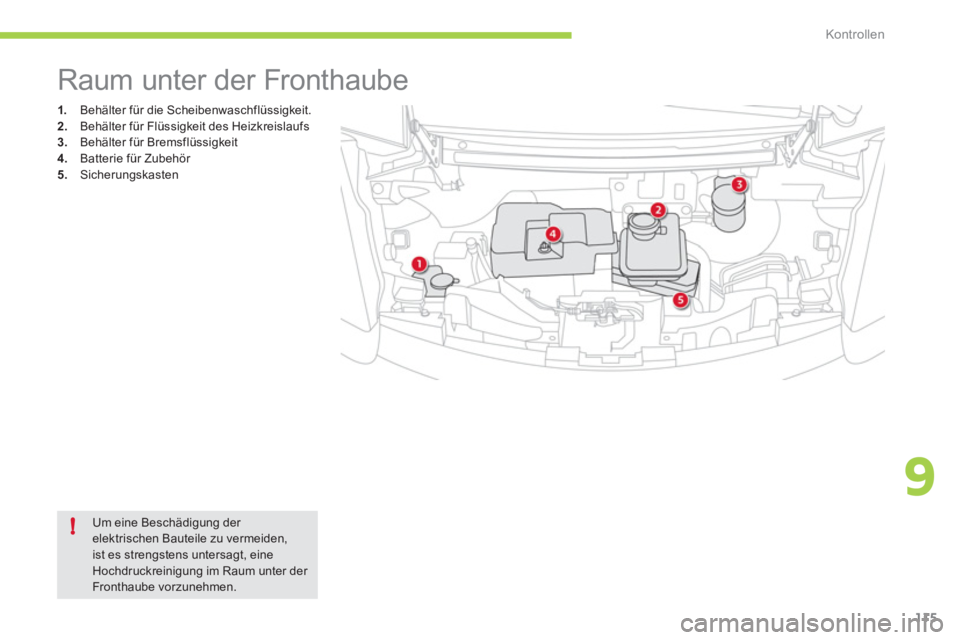

Raum unter der Fronthaube
Um eine Beschädigung der
elektrischen Bauteile zu vermeiden,
ist es strengstens untersagt, eine
Hochdruckreinigung im Raum unter der
Fronthaube vor zunehmen.
Page 118 of 166
!
Kontrollen
116

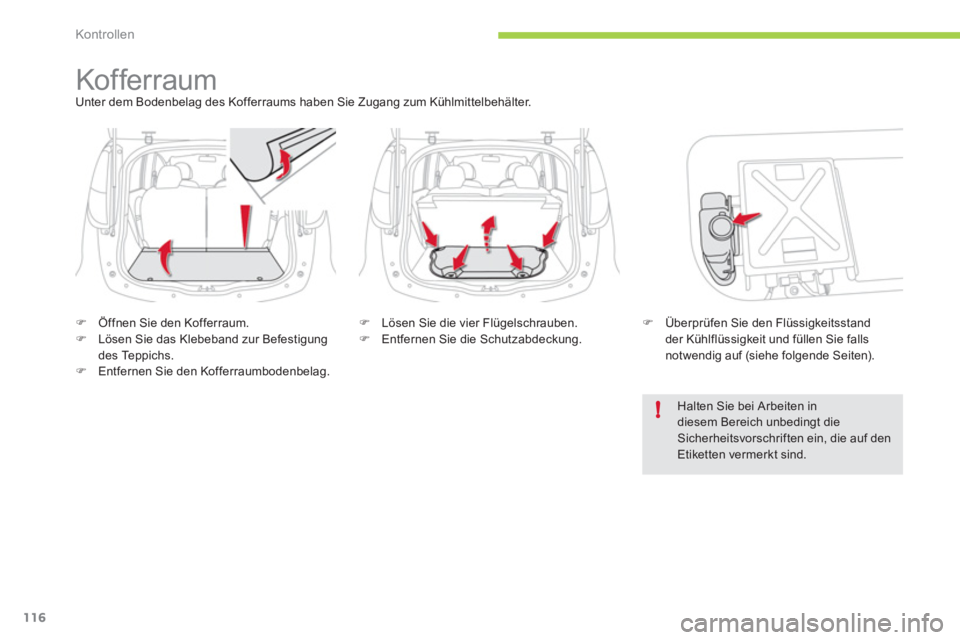

Kof ferraum
Unter dem Bodenbelag des Kofferraums haben Sie Zugang zum Kühlmittelbehälter.
)
Öffnen Sie den Kofferraum.
)
Lösen Sie das Klebeband zur Befestigung
des Teppichs.
)
Entfernen Sie den Kofferraumbodenbelag.
)
Lösen Sie die vier Flügelschrauben.
)
Entfernen Sie die Schutzabdeckung.
)
Überprüfen Sie den Flüssigkeitsstand
der Kühlflüssigkeit und füllen Sie falls
notwendig auf (siehe folgende Seiten).
Halten Sie bei Arbeiten in
diesem Bereich unbedingt die
Sicherheitsvorschriften ein, die auf den
Etiketten vermerkt sind.
Page 119 of 166
9
!
Kontrollen
117

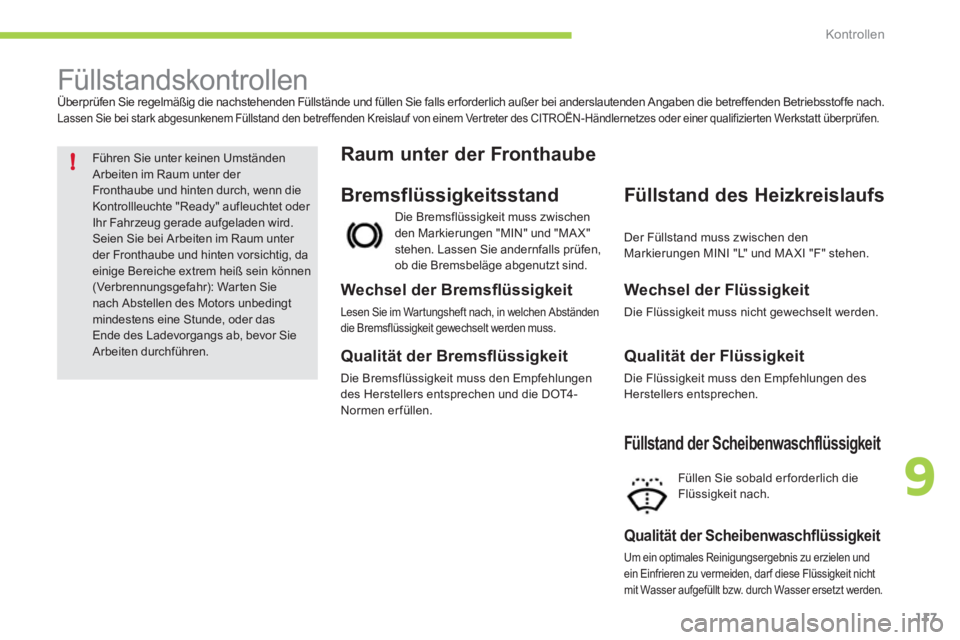

Füllstandskontrollen
Überprüfen Sie regelmäßig die nachstehenden Füllstände und füllen Sie falls er forderlich außer bei anderslautenden Angaben die betreffenden Betriebsstoffe nach.
Lassen Sie bei stark abgesunkenem Füllstand den betreffenden Kreislauf von einem Vertreter des CITROËN-Händlernetzes oder einer qualifizierten Werkstatt überprüfen.
Führen Sie unter keinen Umständen
Arbeiten im Raum unter der
Fronthaube und hinten durch, wenn die
Kontrollleuchte "Ready" aufleuchtet oder
Ihr Fahrzeug gerade aufgeladen wird.
Seien Sie bei Arbeiten im Raum unter
der Fronthaube und hinten vorsichtig, da
einige Bereiche extrem heiß sein können
(Verbrennungsgefahr): Warten Sie
nach Abstellen des Motors unbedingt
mindestens eine Stunde, oder das
Ende des Ladevorgangs ab, bevor Sie
Arbeiten durchführen.
Bremsflüssigkeitsstand
Die Bremsflüssigkeit muss zwischen
den Markierungen "MIN" und "MA X"
stehen. Lassen Sie andernfalls prüfen,
ob die Bremsbeläge abgenutzt sind.
Wechsel der Bremsfl üssigkeit
Lesen Sie im Wartungsheft nach, in welchen Abständen
die Bremsflüssigkeit gewechselt werden muss.
Qualität der Bremsfl üssigkeit
Die Bremsflüssigkeit muss den Empfehlungen
des Herstellers entsprechen und die DOT4-
Normen erfüllen.
Raum unter der Fronthaube
Füllstand des Heizkreislaufs
Wechsel der Flüssigkeit
Die Flüssigkeit muss nicht gewechselt werden.
Qualität der Flüssigkeit
Die Flüssigkeit muss den Empfehlungen des
Herstellers entsprechen.
Der Füllstand muss zwischen den
Markierungen MINI "L" und MA XI "F" stehen.
Füllst and der Scheib enwaschf lüssigkeit
Füllen Sie sobald er forderlich die
Flüssigkeit nach.
Qualität der Scheibenwaschfl üssigkeit
Um ein optimales Reinigungsergebnis zu erzielen und
ein Einfrieren zu vermeiden, darf diese Flüssigkeit nicht
mit Wasser aufgefüllt bzw. durch Wasser ersetzt werden.
Page 120 of 166
!
i
Kontrollen
118

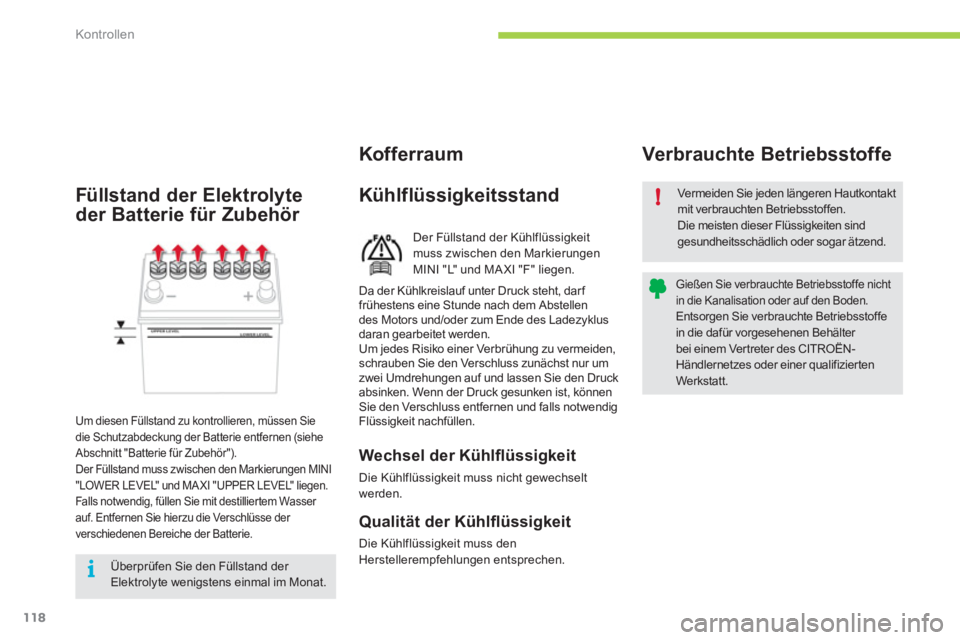

Der Füllstand der Kühlflüssigkeit
muss zwischen den Markierungen
MINI "L" und MA XI "F" liegen.
Kühlflüssigkeitsstand
Vermeiden Sie jeden längeren Hautkontakt
mit verbrauchten Betriebsstoffen.
Die meisten dieser Flüssigkeiten sind
gesundheitsschädlich oder sogar ätzend.
Gießen Sie verbrauchte Betriebsstoffe nicht
in die Kanalisation oder auf den Boden.
Entsorgen Sie verbrauchte Betriebsstoffe
in die dafür vorgesehenen Behälter
bei einem Ver treter des CITROËN-
Händlernetzes oder einer qualifizierten
Werkstatt.
Verbrauchte Betriebsstoffe
Kofferraum
Wechsel der Kühlfl üssigkeit
Die Kühlflüssigkeit muss nicht gewechselt
werden.
Qualität der Kühlfl üssigkeit
Die Kühlflüssigkeit muss den
Herstellerempfehlungen entsprechen.
Da der Kühlkreislauf unter Druck steht, dar f
frühestens eine Stunde nach dem Abstellen
des Motors und/oder zum Ende des Ladezyklus
daran gearbeitet werden.
Um jedes Risiko einer Verbrühung zu vermeiden,
schrauben Sie den Verschluss zunächst nur um
zwei Umdrehungen auf und lassen Sie den Druck
absinken. Wenn der Druck gesunken ist, können
Sie den Verschluss entfernen und falls notwendig
Flüssigkeit nachfüllen.
Füllstand der Elektrolyte
der Batterie für Zubehör
Um diesen Füllstand zu kontrollieren, müssen Sie
die Schutzabdeckung der Batterie entfernen (siehe
Abschnitt "Batterie für Zubehör").
Der Füllstand muss zwischen den Markierungen MINI
"LOWER LEVEL" und MA XI "UPPER LEVEL" liegen.
Falls notwendig, füllen Sie mit destillier tem Wasser
auf. Entfernen Sie hierzu die Verschlüsse der
verschiedenen Bereiche der Batterie.
Überprüfen Sie den Füllstand der
Elektrolyte wenigstens einmal im Monat.
