CITROEN C-ZERO 2012 Betriebsanleitungen (in German)
Manufacturer: CITROEN, Model Year: 2012, Model line: C-ZERO, Model: CITROEN C-ZERO 2012Pages: 166, PDF-Größe: 9.21 MB
Page 81 of 166
7
!
Sicherheit
79

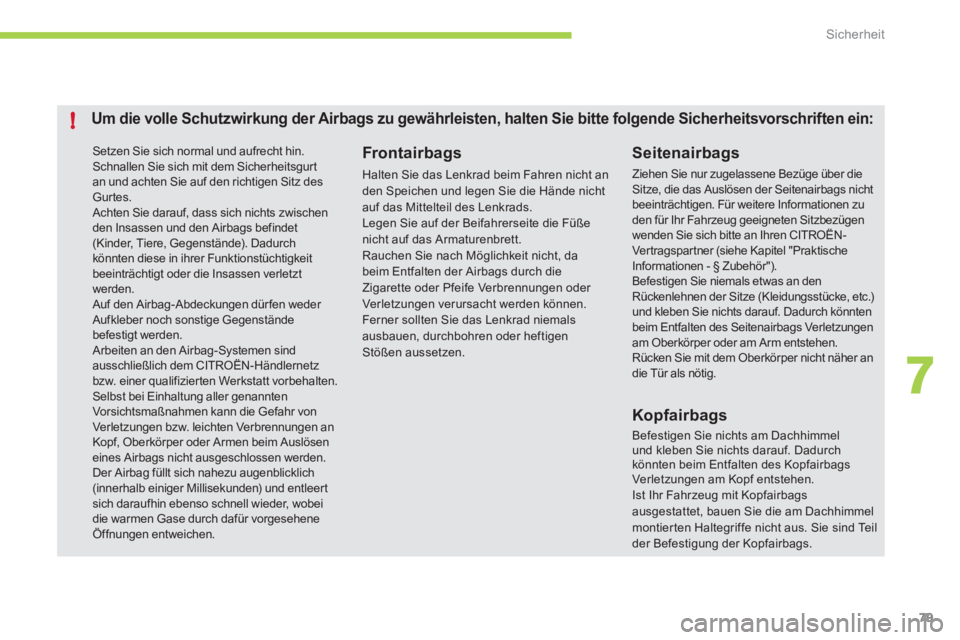

Setzen Sie sich normal und aufrecht hin.
Schnallen Sie sich mit dem Sicherheitsgur t
an und achten Sie auf den richtigen Sitz des
Gurtes.
Achten Sie darauf, dass sich nichts zwischen
den Insassen und den Airbags befindet
(Kinder, Tiere, Gegenstände). Dadurch
könnten diese in ihrer Funktionstüchtigkeit
beeinträchtigt oder die Insassen verletzt
werden.
Auf den Airbag-Abdeckungen dür fen weder
Aufkleber noch sonstige Gegenstände
befestigt werden.
Arbeiten an den Airbag-Systemen sind
ausschließlich dem CITROËN-Händlernetz
bzw. einer qualifizierten Werkstatt vorbehalten.
Selbst bei Einhaltung aller genannten
Vorsichtsmaßnahmen kann die Gefahr von
Verletzungen bzw. leichten Verbrennungen an
Kopf, Oberkörper oder Armen beim Auslösen
eines Airbags nicht ausgeschlossen werden.
Der Airbag füllt sich nahezu augenblicklich
(innerhalb einiger Millisekunden) und entleert
sich daraufhin ebenso schnell wieder, wobei
die warmen Gase durch dafür vorgesehene
Öffnungen entweichen.
Seitenairbags
Ziehen Sie nur zugelassene Bezüge über die
Sitze, die das Auslösen der Seitenairbags nicht
beeinträchtigen. Für weitere Informationen zu
den für Ihr Fahrzeug geeigneten Sitzbezügen
wenden Sie sich bitte an Ihren CITROËN-
Vertragspartner (siehe Kapitel "Praktische
Informationen - § Zubehör").
Befestigen Sie niemals etwas an den
Rückenlehnen der Sitze (Kleidungsstücke, etc.)
und kleben Sie nichts darauf. Dadurch könnten
beim Entfalten des Seitenairbags Verletzungen
am Oberkörper oder am Arm entstehen.
Rücken Sie mit dem Oberkörper nicht näher an
die Tür als nötig.
Frontairbags
Halten Sie das Lenkrad beim Fahren nicht an
den Speichen und legen Sie die Hände nicht
auf das Mittelteil des Lenkrads.
Legen Sie auf der Beifahrerseite die Füße
nicht auf das Armaturenbrett.
Rauchen Sie nach Möglichkeit nicht, da
beim Entfalten der Airbags durch die
Zigarette oder Pfeife Verbrennungen oder
Verletzungen verursacht werden können.
Ferner sollten Sie das Lenkrad niemals
ausbauen, durchbohren oder heftigen
Stößen aussetzen.
Kopfairbags
Befestigen Sie nichts am Dachhimmel
und kleben Sie nichts darauf. Dadurch
könnten beim Entfalten des Kopfairbags
Verletzungen am Kopf entstehen.
Ist Ihr Fahrzeug mit Kopfairbags
ausgestattet, bauen Sie die am Dachhimmel
montierten Haltegriffe nicht aus. Sie sind Teil
der Befestigung der Kopfairbags.
Um die volle Schutzwirkung der Airbags zu gewährleisten, halten Sie bitte folgende Sicherheitsvorschriften ein:

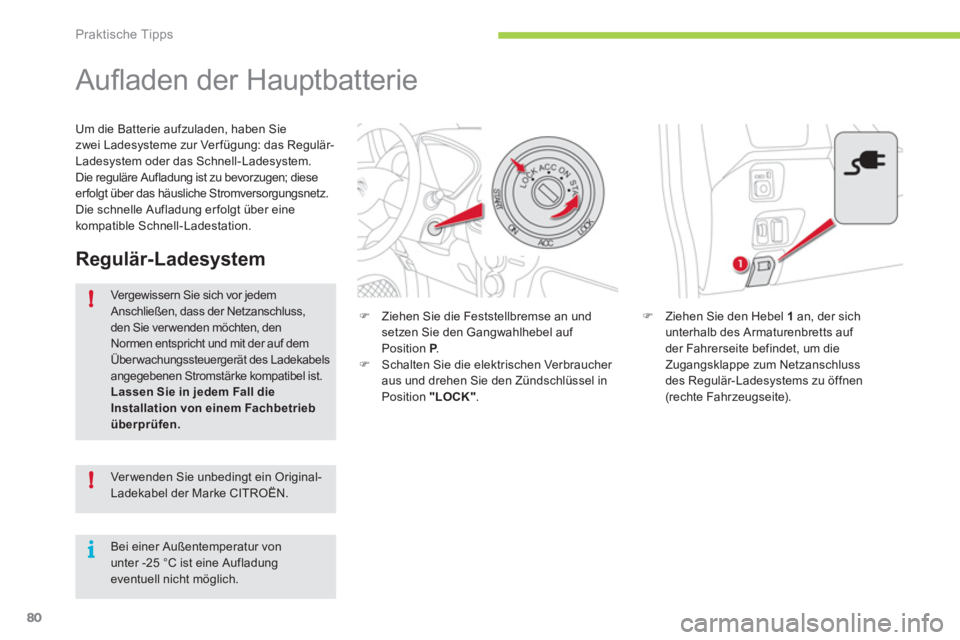

Page 82 of 166
!
!
i
Praktische Tipps
80
Aufl aden der Hauptbatterie
)
Ziehen Sie den Hebel 1
an, der sich
unterhalb des Armaturenbretts auf
der Fahrerseite befindet, um die
Zugangsklappe zum Netzanschluss
des Regulär-Ladesystems zu öffnen
(rechte Fahrzeugseite).
Regulär-Ladesystem
Vergewissern Sie sich vor jedem
Anschließen, dass der Netzanschluss,
den Sie ver wenden möchten, den
Normen entspricht und mit der auf dem
Überwachungssteuergerät des Ladekabels
angegebenen Stromstärke kompatibel ist.
Lassen Sie in jedem Fall die
Installation von einem Fachbetrieb
überprüfen
.
Um die Batterie aufzuladen, haben Sie
zwei Ladesysteme zur Ver fügung: das Regulär-
Ladesystem oder das Schnell-Ladesystem.
Die reguläre Aufladung ist zu bevorzugen; diese
erfolgt über das häusliche Stromversorgungsnetz.
Die schnelle Aufladung er folgt über eine
kompatible Schnell-Ladestation.
)
Ziehen Sie die Feststellbremse an und
setzen Sie den Gangwahlhebel auf
Position P
.
)
Schalten Sie die elektrischen Verbraucher
aus und drehen Sie den Zündschlüssel in
Position "LOCK"
.
Ver wenden Sie unbedingt ein Original-
Ladekabel der Marke CITROËN.
Bei einer Außentemperatur von
unter -25 °C ist eine Aufladung
eventuell nicht möglich.
Page 83 of 166
8
!
!
!
Praktische Tipps
81

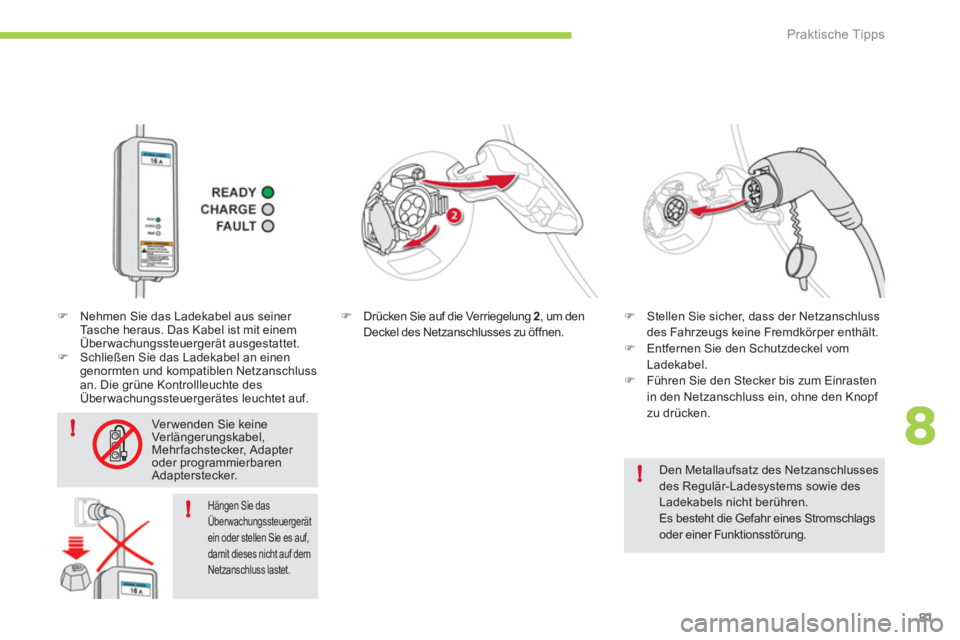

Den Metallaufsatz des Netzanschlusses
des Regulär-Ladesystems sowie des
Ladekabels nicht berühren.
Es besteht die Gefahr eines Stromschlags
oder einer Funktionsstörung.
)
Drücken Sie auf die Verriegelung 2
, um den
Deckel des Netzanschlusses zu öffnen.
)
Stellen Sie sicher, dass der Netzanschluss
des Fahrzeugs keine Fremdkörper enthält.
)
Entfernen Sie den Schutzdeckel vom
Ladekabel.
)
Führen Sie den Stecker bis zum Einrasten
in den Netzanschluss ein, ohne den Knopf
zu drücken.
)
Nehmen Sie das Ladekabel aus seiner
Tasche heraus. Das Kabel ist mit einem
Überwachungssteuergerät ausgestattet.
)
Schließen Sie das Ladekabel an einen
genormten und kompatiblen Netzanschluss
an. Die grüne Kontrollleuchte des
Überwachungssteuergerätes leuchtet auf.
Hängen Sie das
Überwachungssteuergerät
ein oder stellen Sie es auf,
damit dieses nicht auf dem
Netzanschluss lastet.
Ver wenden Sie keine
Verlängerungskabel,
Mehrfachstecker, Adapter
oder programmierbaren
Adapterstecker.
Page 84 of 166
i
i
!
Praktische Tipps
82

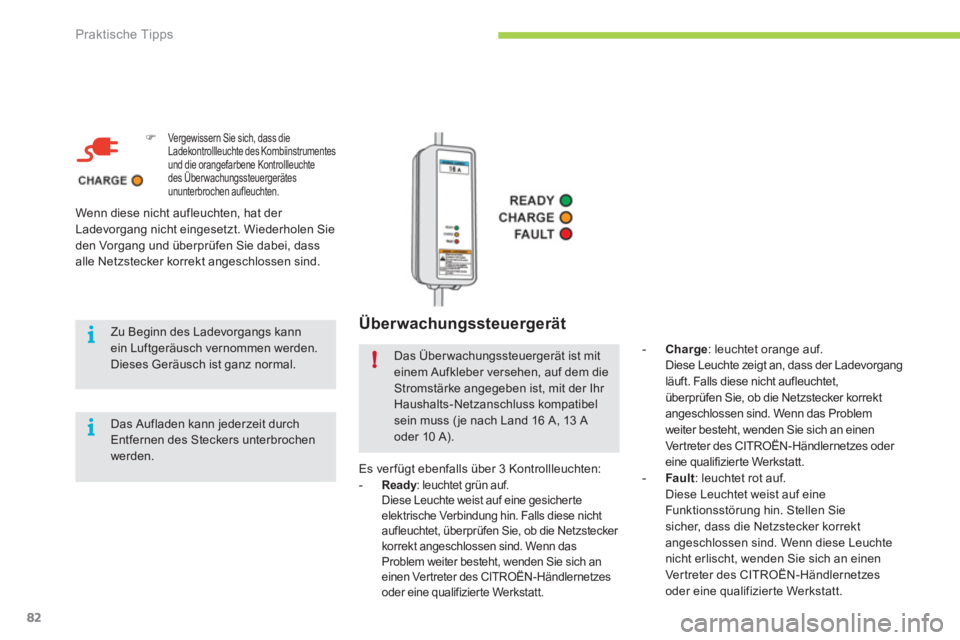

Überwachungssteuergerät
)
Vergewissern Sie sich, dass die
Ladekontrollleuchte des Kombiinstrumentes
und die orangefarbene Kontrollleuchte
des Überwachungssteuergerätes
ununterbrochen aufleuchten.
Zu Beginn des Ladevorgangs kann
ein Luftgeräusch vernommen werden.
Dieses Geräusch ist ganz normal.
Das Aufladen kann jederzeit durch
Entfernen des Steckers unterbrochen
werden.
- Charge
: leuchtet orange auf.
Diese Leuchte zeigt an, dass der Ladevorgang
läuft. Falls diese nicht aufleuchtet,
überprüfen Sie, ob die Netzstecker korrekt
angeschlossen sind. Wenn das Problem
weiter besteht, wenden Sie sich an einen
Ver treter des CITROËN-Händlernetzes oder
eine qualifizierte Werkstatt.
- Fault
: leuchtet rot auf.
Diese Leuchtet weist auf eine
Funktionsstörung hin. Stellen Sie
sicher, dass die Netzstecker korrekt
angeschlossen sind. Wenn diese Leuchte
nicht erlischt, wenden Sie sich an einen
Vertreter des CITROËN-Händlernetzes
oder eine qualifizierte Werkstatt.
Das Über wachungssteuergerät ist mit
einem Aufkleber versehen, auf dem die
Stromstärke angegeben ist, mit der Ihr
Haushalts-Netzanschluss kompatibel
sein muss ( je nach Land 16 A, 13 A
oder 10 A).
Es ver fügt ebenfalls über 3 Kontrollleuchten:
-
Ready
: leuchtet grün auf.
Diese Leuchte weist auf eine gesicherte
elektrische Verbindung hin. Falls diese nicht
aufleuchtet, überprüfen Sie, ob die Netzstecker
korrekt angeschlossen sind. Wenn das
Problem weiter besteht, wenden Sie sich an
einen Vertreter des CITROËN-Händlernetzes
oder eine qualifizierte Werkstatt.
Wenn diese nicht aufleuchten, hat der
Ladevorgang nicht eingesetzt. Wiederholen Sie
den Vorgang und überprüfen Sie dabei, dass
alle Netzstecker korrekt angeschlossen sind.
Page 85 of 166
8
i
!
i
i
Praktische Tipps
83

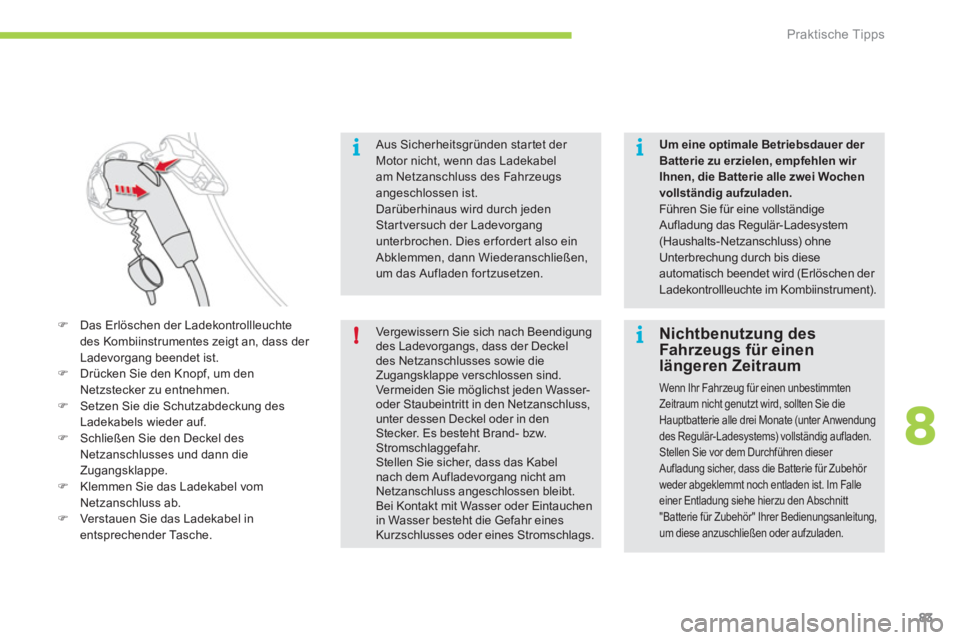

Aus Sicherheitsgründen star tet der
Motor nicht, wenn das Ladekabel
am Netzanschluss des Fahrzeugs
angeschlossen ist.
Darüberhinaus wird durch jeden
Startversuch der Ladevorgang
unterbrochen. Dies erfordert also ein
Abklemmen, dann Wiederanschließen,
um das Aufladen for tzusetzen.
Vergewissern Sie sich nach Beendigung
des Ladevorgangs, dass der Deckel
des Netzanschlusses sowie die
Zugangsklappe verschlossen sind.
Vermeiden Sie möglichst jeden Wasser-
oder Staubeintritt in den Netzanschluss,
unter dessen Deckel oder in den
Stecker. Es besteht Brand- bzw.
Stromschlaggefahr.
Stellen Sie sicher, dass das Kabel
nach dem Aufladevorgang nicht am
Netzanschluss angeschlossen bleibt.
Bei Kontakt mit Wasser oder Eintauchen
in Wasser besteht die Gefahr eines
Kurzschlusses oder eines Stromschlags.
Um eine optimale Betriebsdauer der
Batterie zu erzielen, empfehlen wir
Ihnen, die Batterie alle zwei Wochen
vollständig aufzuladen .
Führen Sie für eine vollständige
Aufladung das Regulär-Ladesystem
(Haushalts-Netzanschluss) ohne
Unterbrechung durch bis diese
automatisch beendet wird (Erlöschen der
Ladekontrollleuchte im Kombiinstrument).
)
Das Erlöschen der Ladekontrollleuchte
des Kombiinstrumentes zeigt an, dass der
Ladevorgang beendet ist.
)
Drücken Sie den Knopf, um den
Netzstecker zu entnehmen.
)
Setzen Sie die Schutzabdeckung des
Ladekabels wieder auf.
)
Schließen Sie den Deckel des
Netzanschlusses und dann die
Zugangsklappe.
)
Klemmen Sie das Ladekabel vom
Netzanschluss ab.
)
Verstauen Sie das Ladekabel in
entsprechender Tasche.
Nichtbenutzung des
Fahrzeugs für einen
längeren Zeitraum
Wenn Ihr Fahrzeug für einen unbestimmten
Zeitraum nicht genutzt wird, sollten Sie die
Hauptbatterie alle drei Monate (unter Anwendung
des Regulär-Ladesystems) vollständig aufladen.
Stellen Sie vor dem Durchführen dieser
Aufladung sicher, dass die Batterie für Zubehör
weder abgeklemmt noch entladen ist. Im Falle
einer Entladung siehe hierzu den Abschnitt
"Batterie für Zubehör" Ihrer Bedienungsanleitung,
um diese anzuschließen oder aufzuladen.
Page 86 of 166
!
!
Praktische Tipps
84
Überprüfen Sie die Kompatibilität der
Ladestation und des Ladekabels mit
Ihrem Fahrzeug.
)
Drücken Sie auf die Verriegelung 4
, um die
Abdeckung des Anschlusses zu öffnen.
)
Vergewissern Sie sich, dass sich auf
dem Netzanschluss des Fahrzeugs keine
Fremdkörper bef inden.
Schnell-Ladesystem
)
Ziehen Sie die Feststellbremse an, und stellen
Sie den Gangwahlhebel auf Position P
.
)
Schalten Sie die elektrischen Verbraucher
aus und drehen Sie die Zündung in
Position "LOCK"
.
)
Ziehen Sie an Hebel 3
, der sich unter dem
Fahrersitz an der Türseite befindet, um
die Zugangsklappe für den Anschluss des
Schnell-Ladesystems (linke Fahrzeugseite)
zu öffnen. Vermeiden Sie Berührungen mit dem
Metallaufsatz des Anschlusses des Schnell-
Ladesystems sowie des Ladekabels.
Gefahr des Stromschlags und/oder der
Funk tionsstörung.
)
Schließen Sie unter Berücksichtigung der
Gebrauchshinweise das Ladekabel an den
Netzanschluss des Fahrzeugs an.
Page 87 of 166
8i
ii
i
!
i
Praktische Tipps
85
)

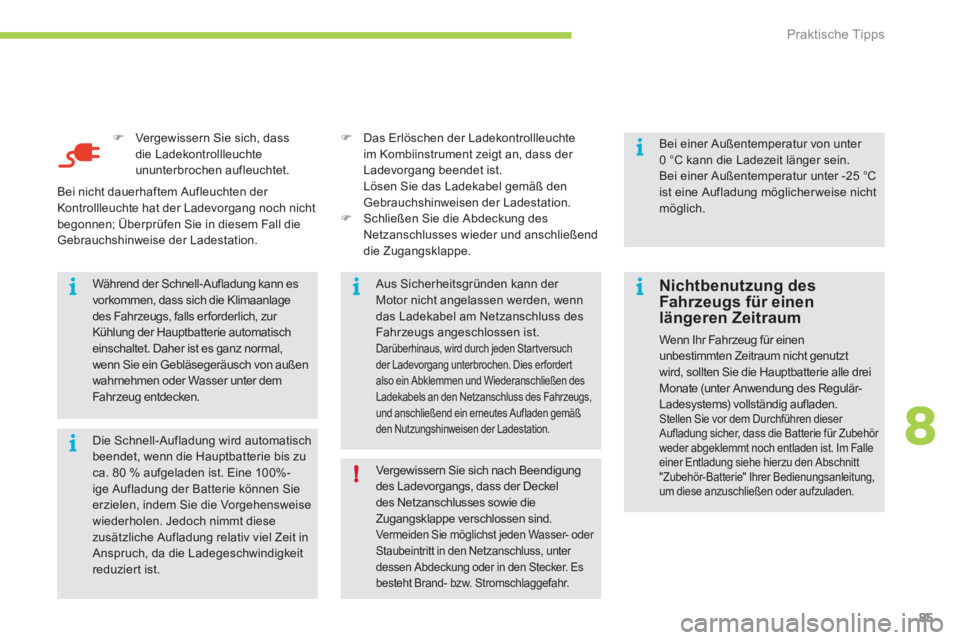

Vergewissern Sie sich, dass
die Ladekontrollleuchte
ununterbrochen aufleuchtet.
Die Schnell-Aufladung wird automatisch
beendet, wenn die Hauptbatterie bis zu
ca. 80 % aufgeladen ist. Eine 100%-
ige Aufladung der Batterie können Sie
erzielen, indem Sie die Vorgehensweise
wiederholen. Jedoch nimmt diese
zusätzliche Aufladung relativ viel Zeit in
Anspruch, da die Ladegeschwindigkeit
reduzier t ist. Während der Schnell-Aufladung kann es
vorkommen, dass sich die Klimaanlage
des Fahrzeugs, falls erforderlich, zur
Kühlung der Hauptbatterie automatisch
einschaltet. Daher ist es ganz normal,
wenn Sie ein Gebläsegeräusch von außen
wahrnehmen oder Wasser unter dem
Fahrzeug entdecken. Aus Sicherheitsgründen kann der
Motor nicht angelassen werden, wenn
das Ladekabel am Netzanschluss des
Fahrzeugs angeschlossen ist.
Darüberhinaus, wird durch jeden Star tversuch
der Ladevorgang unterbrochen. Dies er fordert
also ein Abklemmen und Wiederanschließen des
Ladekabels an den Netzanschluss des Fahrzeugs,
und anschließend ein erneutes Aufladen gemäß
den Nutzungshinweisen der Ladestation.
Bei einer Außentemperatur von unter
0 °C kann die Ladezeit länger sein.
Bei einer Außentemperatur unter -25 °C
ist eine Aufladung möglicherweise nicht
möglich. Bei nicht dauerhaftem Aufleuchten der
Kontrollleuchte hat der Ladevorgang noch nicht
begonnen; Überprüfen Sie in diesem Fall die
Gebrauchshinweise der Ladestation.
)
Das Erlöschen der Ladekontrollleuchte
im Kombiinstrument zeigt an, dass der
Ladevorgang beendet ist.
Lösen Sie das Ladekabel gemäß den
Gebrauchshinweisen der Ladestation.
)
Schließen Sie die Abdeckung des
Netzanschlusses wieder und anschließend
die Zugangsklappe.
Vergewissern Sie sich nach Beendigung
des Ladevorgangs, dass der Deckel
des Netzanschlusses sowie die
Zugangsklappe verschlossen sind.
Vermeiden Sie möglichst jeden Wasser- oder
Staubeintritt in den Netzanschluss, unter
dessen Abdeckung oder in den Stecker. Es
besteht Brand- bzw. Stromschlaggefahr.
Nichtbenutzung des
Fahrzeugs für einen
längeren Zeitraum
Wenn Ihr Fahrzeug für einen
unbestimmten Zeitraum nicht genutzt
wird, sollten Sie die Hauptbatterie alle drei
Monate (unter Anwendung des Regulär-
Ladesystems) vollständig aufladen.
Stellen Sie vor dem Durchführen dieser
Aufladung sicher, dass die Batterie für Zubehör
weder abgeklemmt noch entladen ist. Im Falle
einer Entladung siehe hierzu den Abschnitt
"Zubehör-Batterie" Ihrer Bedienungsanleitung,
um diese anzuschließen oder aufzuladen.
Page 88 of 166
!
i
!
Praktische Tipps
86
Batterie für Zubehör
Sämtliche elektrischen Bestandteile Ihres
Fahrzeugs (mit Ausnahme des Elektromotors,
der Heizung und der Klimaanlage) werden über
diese Zubehör-Batterie mit Strom versorgt.
Sie befindet sich im Frontbereich und wird in
Funktions- (Kontrollleuchte "Ready" leuchtet im
Kombiinstrument auf) und Ladephasen über die
Hauptbatterie wieder aufgeladen.
Bei Entladung der Batterie für Zubehör,
ist die Inbetriebnahme des Motors nicht
mehr gewährleistet, und die Aufladung
der Hauptbatterie kann nicht mehr
durchgeführt werden.
)
Öffnen Sie die Fronthaube mit dem Hebel
innen, dann mit dem Hebel außen.
)
Stellen Sie die Haubenstütze fest.
)
Lösen Sie die Mutter 1
.
)
Entfernen Sie die Schutzabdeckung der
Batterie, um zu den beiden Klemmen zu
gelangen.
Zugang zur Batterie
Es ist nicht ratsam, die Batterie
abzuklemmen.
Nichtsdestotrotz kann es bei
langfristiger Nicht-Benutzung des
Fahrzeugs, d.h. über einen Monat,
notwendig sein, im Winter die Batterie
abzuklemmen und diese zum Schutz
vor Gefrierung der Elektrolyte zu lagern.
Nach längerfristigem Abklemmen der Batterie
sollten Sie sich unbedingt an einen Ver treter des
CITROËN-Händlernetzes oder eine qualifizierte
Werkstatt wenden, um eine Re-Initialisierung
des elektronischen Steuergeräts durchzuführen.
Page 89 of 166

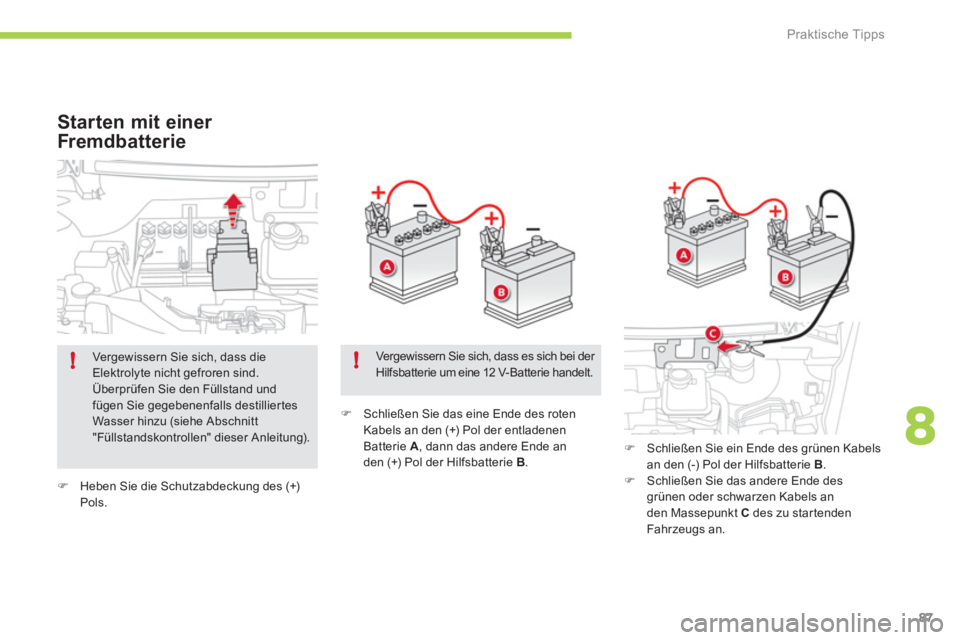

8
!!
Praktische Tipps
87
)
Heben Sie die Schutzabdeckung des (+)
Pols.
)
Schließen Sie das eine Ende des roten
Kabels an den (+) Pol der entladenen
Batterie A
, dann das andere Ende an
den (+) Pol der Hilfsbatterie B
.
Starten mit einer
Fremdbatterie
)
Schließen Sie ein Ende des grünen Kabels
an den (-) Pol der Hilfsbatterie B
.
)
Schließen Sie das andere Ende des
grünen oder schwarzen Kabels an
den Massepunkt C
des zu star tenden
Fahr zeugs an. Vergewissern Sie sich, dass die
Elektrolyte nicht gefroren sind.
Überprüfen Sie den Füllstand und
fügen Sie gegebenenfalls destilliertes
Wasser hinzu (siehe Abschnitt
"Füllstandskontrollen" dieser Anleitung). Vergewissern Sie sich, dass es sich bei der
Hilfsbatterie um eine 12 V-Batterie handelt.
Page 90 of 166
!

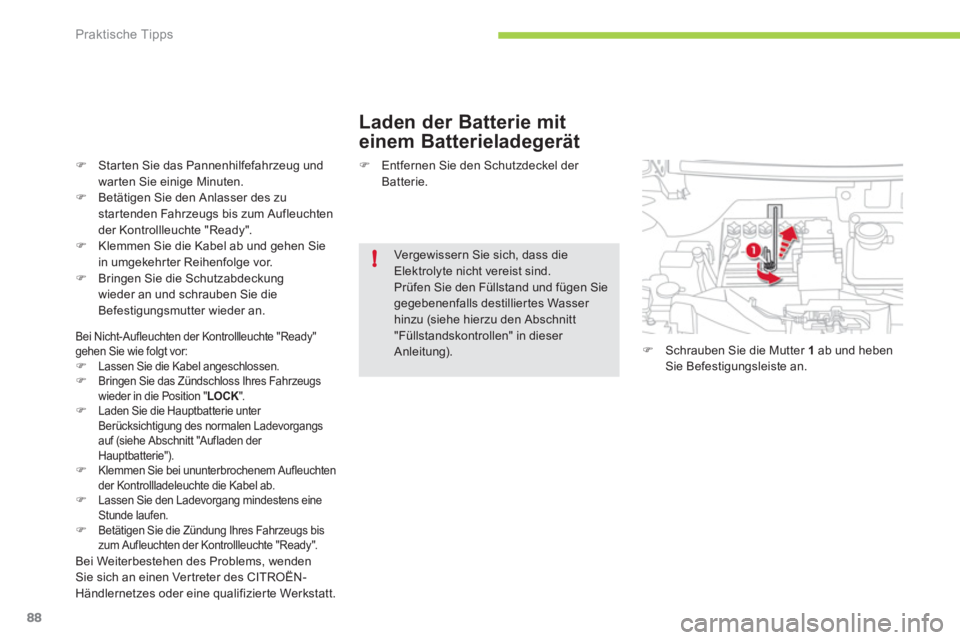

Praktische Tipps
88
Laden der Batterie mit
einem Batterieladegerät
)
Starten Sie das Pannenhilfefahrzeug und
warten Sie einige Minuten.
)
Betätigen Sie den Anlasser des zu
startenden Fahrzeugs bis zum Aufleuchten
der Kontrollleuchte "Ready".
)
Klemmen Sie die Kabel ab und gehen Sie
in umgekehrter Reihenfolge vor.
)
Bringen Sie die Schutzabdeckung
wieder an und schrauben Sie die
Befestigungsmutter wieder an.
Bei Nicht-Aufleuchten der Kontrollleuchte "Ready"
gehen Sie wie folgt vor:
)
Lassen Sie die Kabel angeschlossen.
)
Bringen Sie das Zündschloss Ihres Fahrzeugs
wieder in die Position " LOCK
".
)
Laden Sie die Hauptbatterie unter
Berücksichtigung des normalen Ladevorgangs
auf (siehe Abschnitt "Aufladen der
Hauptbatterie").
)
Klemmen Sie bei ununterbrochenem Aufleuchten
der Kontrollladeleuchte die Kabel ab.
)
Lassen Sie den Ladevorgang mindestens eine
Stunde laufen.
)
Betätigen Sie die Zündung Ihres Fahrzeugs bis
zum Aufleuchten der Kontrollleuchte "Ready".
Bei Weiterbestehen des Problems, wenden
Sie sich an einen Ver treter des CITROËN-
Händlernetzes oder eine qualifizierte Werkstatt.
)
Entfernen Sie den Schutzdeckel der
Batterie.
Vergewissern Sie sich, dass die
Elektrolyte nicht vereist sind.
Prüfen Sie den Füllstand und fügen Sie
gegebenenfalls destilliertes Wasser
hinzu (siehe hierzu den Abschnitt
"Füllstandskontrollen" in dieser
Anleitung).
)
Schrauben Sie die Mutter 1
ab und heben
Sie Befestigungsleiste an.
