8
Informações práticas
99
)
Desaparafuse a porca de fixação D
,
mantendo o pára-choques afastado.
)
Desaparafuse a porca de fixação E
.
)
Puxe o bloco óptico para si e liber te a
lingueta F
para a retirar completamente.
Page 102 of 166
i
Informações práticas
100

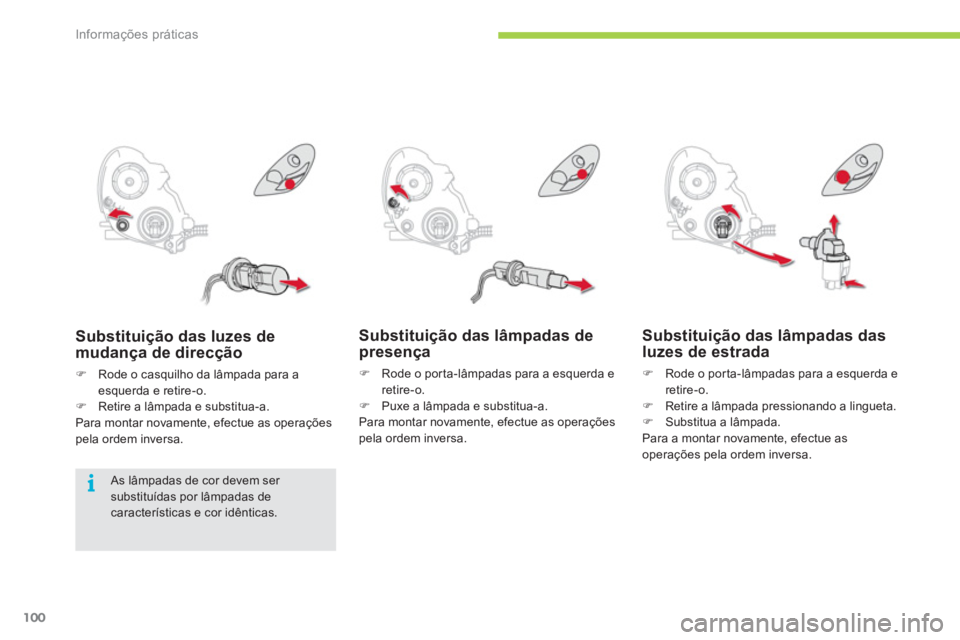

Substituição das lâmpadas de
presença
)
Rode o por ta-lâmpadas para a esquerda e
retire-o.
)
Puxe a lâmpada e substitua-a.
Para montar novamente, efectue as operações
pela ordem inversa.
Substituição das lâmpadas das
luzes de estrada
)
Rode o por ta-lâmpadas para a esquerda e
retire-o.
)
Retire a lâmpada pressionando a lingueta.
)
Substitua a lâmpada.
Para a montar novamente, efectue as
operações pela ordem inversa.
Substituição das luzes de
mudança de direcção
)
Rode o casquilho da lâmpada para a
esquerda e retire-o.
)
Retire a lâmpada e substitua-a.
Para montar novamente, efectue as operações
pela ordem inversa.
As lâmpadas de cor devem ser
substituídas por lâmpadas de
características e cor idênticas.
Page 103 of 166
8
Informações práticas
101
Substituição das lâmpadas das
luzes de cruzamento
)
Rode o por ta-lâmpadas para a esquerda e
retire-o.
)
Retire a lâmpada, pressionando a lingueta.
)
Substitua a lâmpada.
Para montar novamente, efectue estas
operações pela ordem inversa.
Substituição das lâmpadas das
luzes de nevoeiro/Luzes diurnas
)
Vire as rodas ao máximo para facilitar o
acesso.
)
Retire os grampos que fixam a tampa de
protecção dos por ta-lâmpadas.
)
Retire a tampa.
)
Rode o porta-lâmpadas ( A
para as luzes
de nevoeiro, B
para as luzes diurnas) para
a esquerda e retire-o.
)
Retire a lâmpada e substitua-a.
Para montar novamente, efectue estas
operações pela ordem inversa.
Page 104 of 166
i
i
Informações práticas
102
1.
Luzes de travagem/luzes de posição
(díodos).
2.
Luzes de mudança de direcção
(W Y21W - 21 W).
3.
Luzes de marcha-atrás
(W21W - 21 W).
Luzes traseiras
As lâmpadas de cor âmbar, tais como
os indicadores de direcção, devem
ser substituídas por lâmpadas de
características e cor idênticas. Em determinadas condições climáticas
(baixa temperatura, humidade) o
embaciamento da super fície interna
do vidro das luzes dianteiras e
traseiras é normal; este embaciamento
desaparece alguns minutos após o
acendimento das luzes.

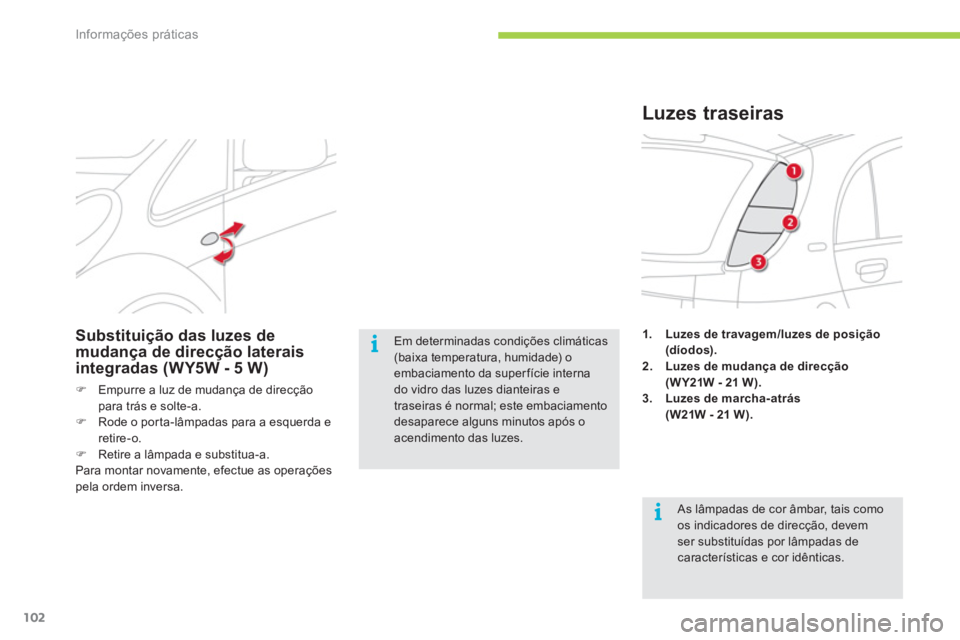

Substituição das luzes de
mudança de direcção laterais
integradas (WY5W - 5 W)
)
Empurre a luz de mudança de direcção
para trás e solte-a.
)
Rode o por ta-lâmpadas para a esquerda e
retire-o.
)
Retire a lâmpada e substitua-a.
Para montar novamente, efectue as operações
pela ordem inversa.
Page 105 of 166
8
Informações práticas
103
Substituição das luzes de
mudança de direcção
)
Rode o por ta-lâmpadas para a esquerda e
retire-o.
)
Puxe a lâmpada e substitua-a.
Para montar novamente, efectue estas
operações pela ordem inversa.
Acesso às lâmpadas
)
Retire os dois parafusos.
)
Liberte o bloco de luzes, puxando-o para si.
Substituição das lâmpadas
das luzes de travagem/luzes de
presença
Todas as intervenções nas luzes de díodos
devem ser efectuadas pela rede CITROËN ou
por uma oficina qualificada.
Substituição das luzes de
marcha-atrás
)
Rode o por ta-lâmpadas para a esquerda e
retire-o.
)
Puxe a lâmpada e substitua-a.
Para montar novamente, efectue as operações
pela ordem inversa.
Page 106 of 166
Informações práticas
104

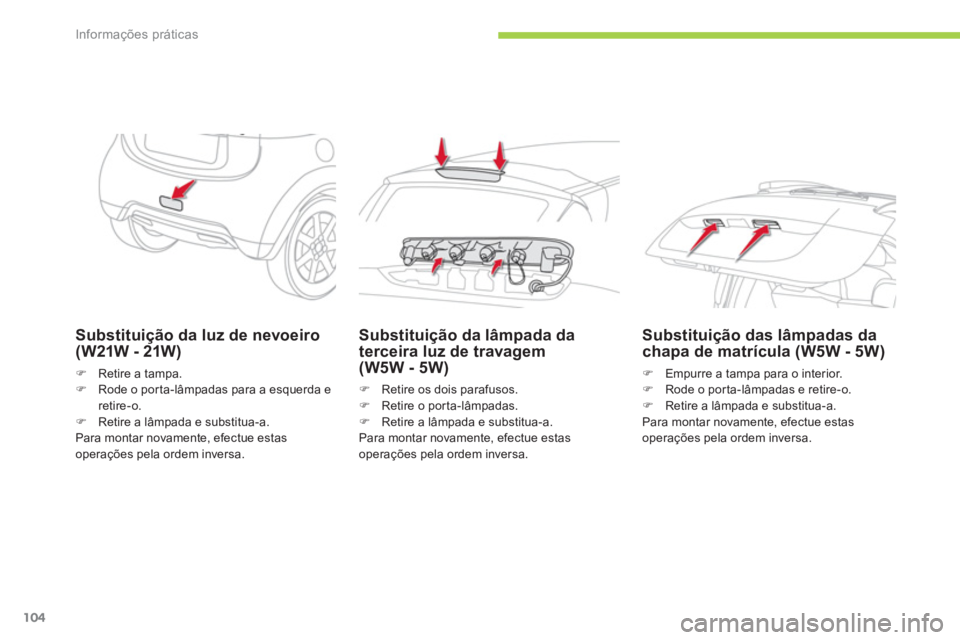

Substituição da luz de nevoeiro
(W21W - 21W)
)
Retire a tampa.
)
Rode o por ta-lâmpadas para a esquerda e
retire-o.
)
Retire a lâmpada e substitua-a.
Para montar novamente, efectue estas
operações pela ordem inversa.
Substituição da lâmpada da
terceira luz de travagem
(W5W - 5W)
)
Retire os dois parafusos.
)
Retire o porta-lâmpadas.
)
Retire a lâmpada e substitua-a.
Para montar novamente, efectue estas
operações pela ordem inversa.
Substituição das lâmpadas da
chapa de matrícula (W5W - 5W)
)
Empurre a tampa para o interior.
)
Rode o por ta-lâmpadas e retire-o.
)
Retire a lâmpada e substitua-a.
Para montar novamente, efectue estas
operações pela ordem inversa.
Page 107 of 166
8
i
!
Informações práticas
105
Substituir um fusível
A pinça de extracção encontra-se fixa na parte
de trás da tampa da caixa de fusíveis do painel
de bordo (lado esquerdo).
Para aceder:
)
Desencaixe a tampa e retire-a
completamente, puxando para si,
)
Retire a pinça.
Acesso às ferramentas
Antes de substituir um fusível, é necessário
conhecer a causa da avaria e solucioná-la.
)
Verifique que o contactor se encontra na
posição " LOCK
".
)
Identifique o fusível com defeito
observando o estado do respectivo
filamento.
Substituir um fusível
Bom Mau
)
Utilize a pinça especial para extrair o
fusível do respectivo compartimento.
)
Substitua sempre o fusível com defeito por
um novo com intensidade equivalente.
)
Verifique a correspondência entre o número
gravado na caixa, a intensidade gravada na
par te de cima e as tabelas que se seguem. A CITROËN declina qualqer
responsabilidade por custos associados
à reparação do veículo ou problemas
de funcionamento resultantes da
instalação de acessórios auxiliares não
fornecidos, não recomendados pela
CITROËN e não instalados de acordo
com as indicações, em par ticular
quando o consumo do conjunto de
dispositivos suplementares ligados
ultrapassar os 10 miliamperes. O circuito eléctrico do veículo foi
concebido para funcionar com os
equipamentos de série ou opcionais.
Antes de instalar outros equipamentos
ou acessórios eléctricos no veículo,
consulte a rede CITROËN ou uma
oficina qualificada.
Page 108 of 166
Informações práticas
106
Fusíveis no painel de bordo
A caixa de fusíveis encontra-se na parte
inferior do painel de bordo (lado esquerdo).
Fusível N.°
Intensidade
Funções
1
7,5 A
Luzes de presença dianteira e traseira esquerdas.
2
15 A
Tomada de acessórios.
3
-
Não utilizado.
4
7,5 A
Motor de arranque.
5
20 A
Sistema de áudio.
6
-
Não utilizado.
7
7,5 A
Equipamentos de bordo, luzes de presença dianteira e traseira direitas.
8
7,5 A
Retrovisores exteriores eléctricos.
9
7,5 A
Supervisor.
10
7,5 A
Ar condicionado.
11
10 A
Luz de nevoeiro traseira.
12
15 A
Trancamento das portas.
13
10 A
Luz de tecto.
Page 109 of 166
8
Informações práticas
107
Fusível N.°
Intensidade
Funções

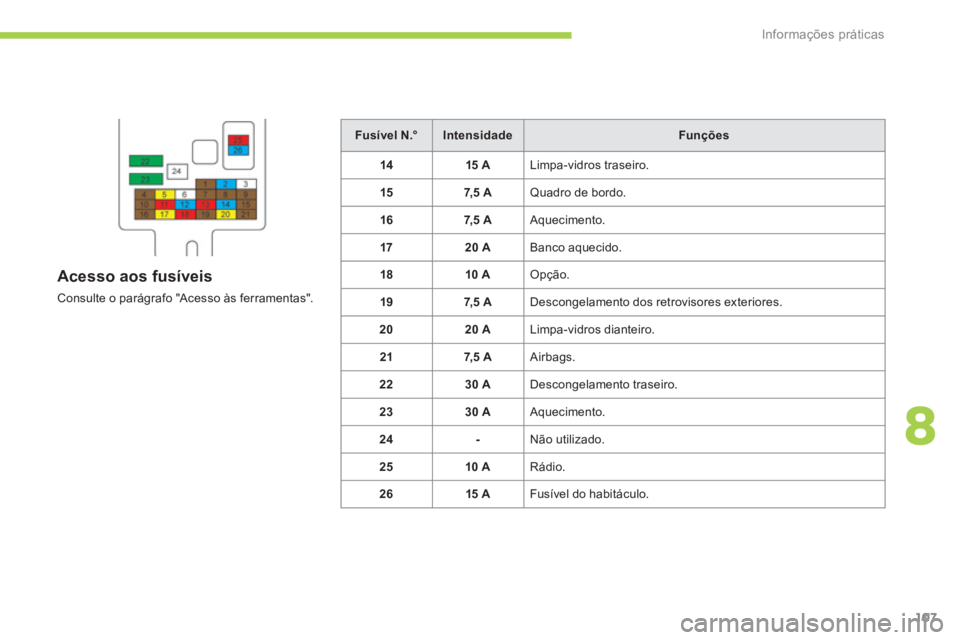

14
15 A
Limpa-vidros traseiro.
15
7, 5 A
Quadro de bordo.
16
7, 5 A
Aquecimento.
17
20 A
Banco aquecido.
18
10 A
Opção.
19
7,5 A
Descongelamento dos retrovisores exteriores.
20
20 A
Limpa-vidros dianteiro.
21
7,5 A
Airbags.
22
30 A
Descongelamento traseiro.
23
30 A
Aquecimento.
24
-
Não utilizado.
25
10 A
Rádio.
26
15 A
Fusível do habitáculo.
Acesso aos fusíveis
Consulte o parágrafo "Acesso às ferramentas".
Page 110 of 166
i
Informações práticas
108

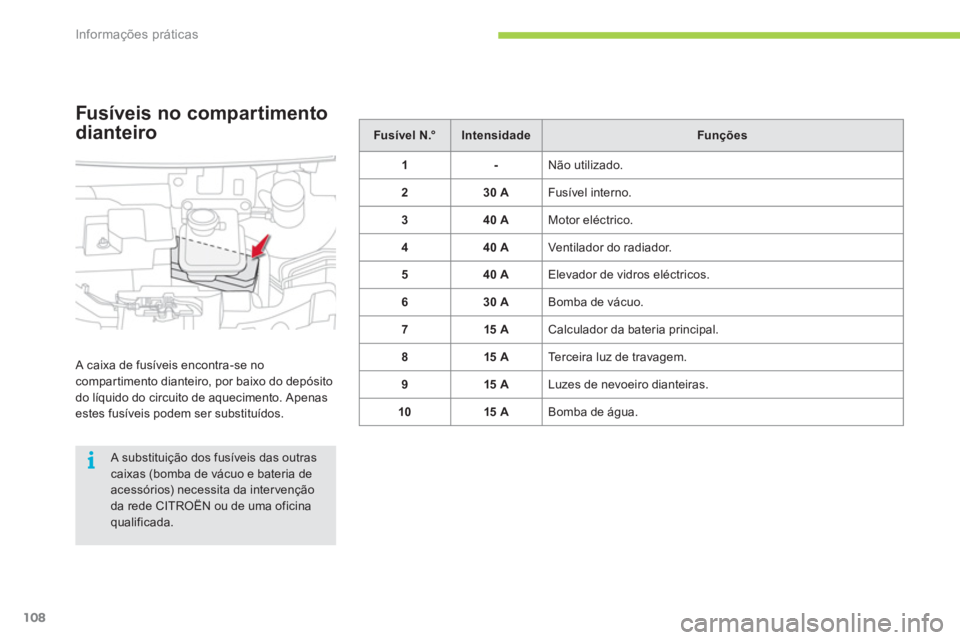

Fusível N.°
Intensidade
Funções
1
-
Não utilizado.
2
30 A
Fusível interno.
3
40 A
Motor eléctrico.
4
40 A
Ventilador do radiador.
5
40 A
Elevador de vidros eléctricos.
6
30 A
Bomba de vácuo.
7
15 A
Calculador da bateria principal.
8
15 A
Terceira luz de travagem.
9
15 A
Luzes de nevoeiro dianteiras.
10
15 A
Bomba de água.
Fusíveis no compartimento
dianteiro
A caixa de fusíveis encontra-se no
compartimento dianteiro, por baixo do depósito
do líquido do circuito de aquecimento. Apenas
estes fusíveis podem ser substituídos.
A substituição dos fusíveis das outras
caixas (bomba de vácuo e bateria de
acessórios) necessita da inter venção
da rede CITROËN ou de uma oficina
qualificada.
