CITROEN C-ZERO 2016 Libretti Di Uso E manutenzione (in Italian)

109
C-zero_it_Chap08_info-pratiques_ed01-2014

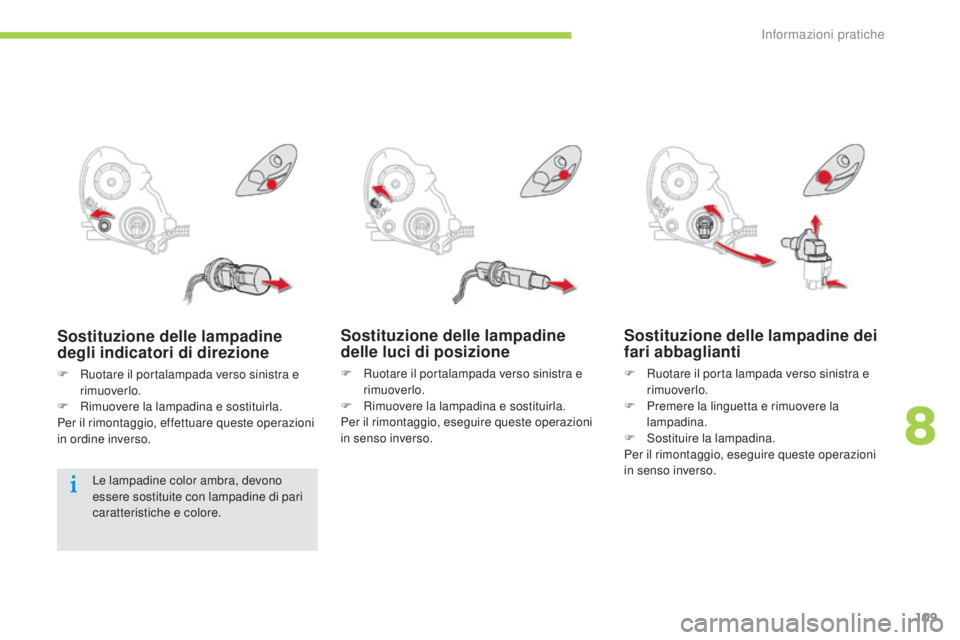

Sostituzione delle lampadine
delle luci di posizione
F Ruotare il portalampada verso sinistra e rimuoverlo.
F

R
imuovere la lampadina e sostituirla.
Per il rimontaggio, eseguire queste operazioni
in senso inverso.
Sostituzione delle lampadine dei
fari abbaglianti
F Ruotare il porta lampada verso sinistra e rimuoverlo.
F

P
remere la linguetta e rimuovere la
lampadina.
F
s
o
stituire la lampadina.
Per il rimontaggio, eseguire queste operazioni
in senso inverso.
Sostituzione delle lampadine
degli indicatori di direzione
F Ruotare il portalampada verso sinistra e rimuoverlo.
F

R
imuovere la lampadina e sostituirla.
Per il rimontaggio, effettuare queste operazioni
in ordine inverso.
Le lampadine color ambra, devono
essere sostituite con lampadine di pari
caratteristiche e colore.
8
informazioni pratiche

110
C-zero_it_Chap08_info-pratiques_ed01-2014

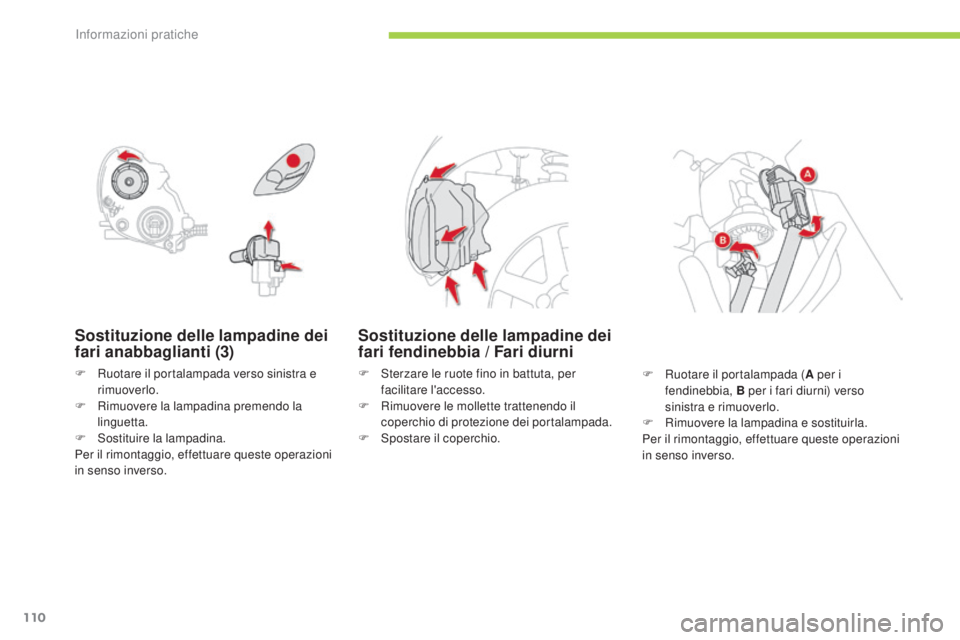

Sostituzione delle lampadine dei
fari anabbaglianti (3)
F Ruotare il portalampada verso sinistra e rimuoverlo.
F

R
imuovere la lampadina premendo la
linguetta.
F
s
o
stituire la lampadina.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.
Sostituzione delle lampadine dei
fari fendinebbia / Fari diurni
F sterzare le ruote fino in battuta, per facilitare l'accesso.
F

R
imuovere le mollette trattenendo il
coperchio di protezione dei portalampada.
F
s postare il coperchio. F
R uotare il portalampada (A per i
fendinebbia, B per i fari diurni) verso
sinistra e rimuoverlo.
F

R
imuovere la lampadina e sostituirla.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.
informazioni pratiche

111
C-zero_it_Chap08_info-pratiques_ed01-2014

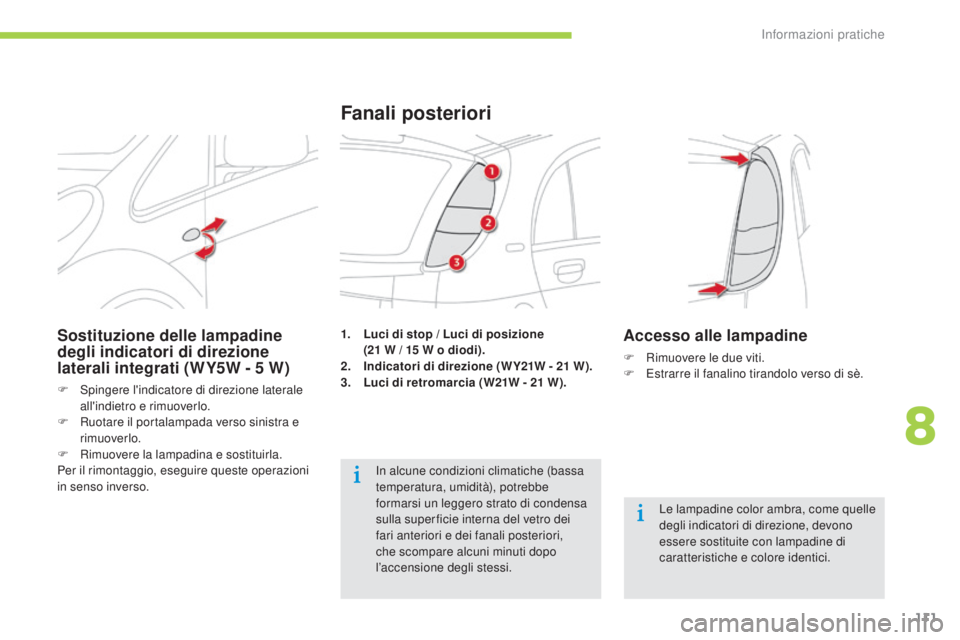

1. Luci di stop / Luci di posizione (21 W / 15 W o diodi).
2.
I

ndicatori di direzione (W Y21W - 21 W).
3.
L

uci di retromarcia (W21W - 21 W).
Fanali posteriori
Le lampadine color ambra, come quelle
degli indicatori di direzione, devono
essere sostituite con lampadine di
caratteristiche e colore identici.
in a

lcune condizioni climatiche (bassa
temperatura, umidità), potrebbe
formarsi un leggero strato di condensa
sulla super ficie interna del vetro dei
fari anteriori e dei fanali posteriori,
che scompare alcuni minuti dopo
l’accensione degli stessi.
Sostituzione delle lampadine
degli indicatori di direzione
laterali integrati (WY5W - 5 W)
F spingere l'indicatore di direzione laterale all'indietro e rimuoverlo.
F

R
uotare il portalampada verso sinistra e
rimuoverlo.
F

R
imuovere la lampadina e sostituirla.
Per il rimontaggio, eseguire queste operazioni
in senso inverso.
Accesso alle lampadine
F Rimuovere le due viti.
F E strarre il fanalino tirandolo verso di sè.
8
informazioni pratiche

112
C-zero_it_Chap08_info-pratiques_ed01-2014

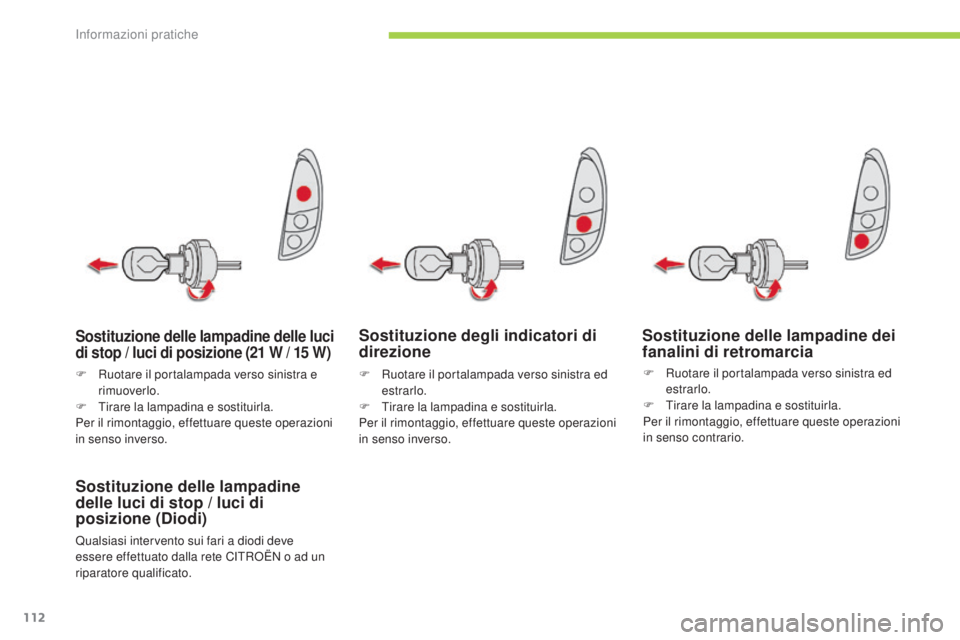

Sostituzione degli indicatori di
direzione
Sostituzione delle lampadine
delle luci di stop / luci di
posizione (Diodi)
Qualsiasi intervento sui fari a diodi deve
essere effettuato dalla rete CiT RoË N o ad un
riparatore qualificato.
Sostituzione delle lampadine dei
fanalini di retromarciaSostituzione delle lampadine delle luci
di stop / luci di posizione (21 W / 15 W)
F Ruotare il portalampada verso sinistra e
rimuoverlo.
F

T
irare la lampadina e sostituirla.
Per il rimontaggio, effettuare queste operazioni
in senso inverso. F
R uotare il portalampada verso sinistra ed
estrarlo.
F

T
irare la lampadina e sostituirla.
Per il rimontaggio, effettuare queste operazioni
in senso inverso. F
R uotare il portalampada verso sinistra ed
estrarlo.
F

T
irare la lampadina e sostituirla.
Per il rimontaggio, effettuare queste operazioni
in senso contrario.
informazioni pratiche

113
C-zero_it_Chap08_info-pratiques_ed01-2014

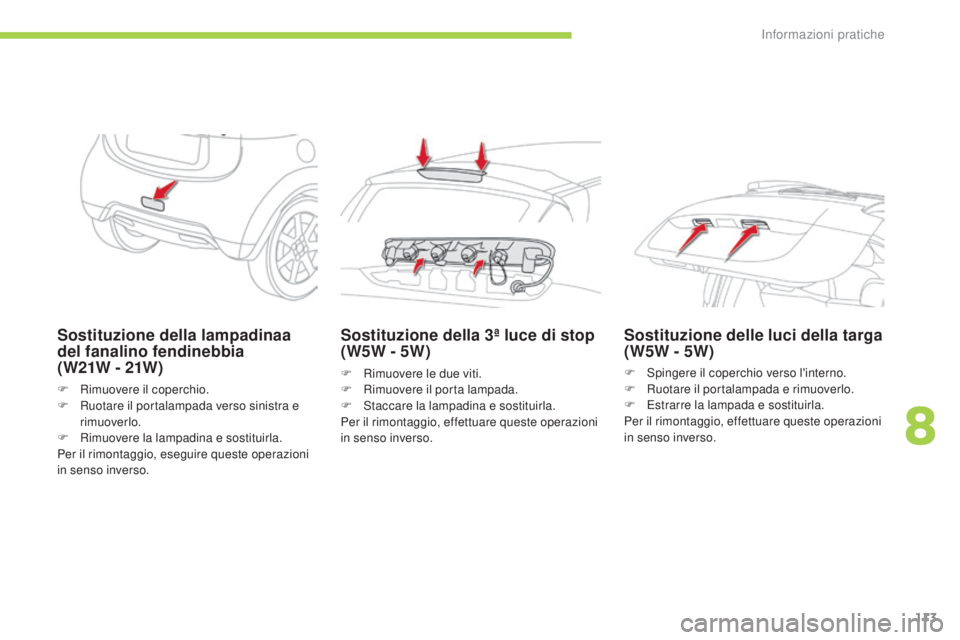

Sostituzione della lampadinaa
del fanalino fendinebbia
( W21W - 21W )
F Rimuovere il coperchio.
F R uotare il portalampada verso sinistra e
rimuoverlo.
F

R
imuovere la lampadina e sostituirla.
Per il rimontaggio, eseguire queste operazioni
in senso inverso.
Sostituzione della 3ª luce di stop
(W5W - 5W)
F Rimuovere le due viti.
F R imuovere il porta lampada.
F
s
t
accare la lampadina e sostituirla.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.
Sostituzione delle luci della targa
(W5W - 5W)
F spingere il coperchio verso l'interno.
F R uotare il portalampada e rimuoverlo.
F

E
strarre la lampada e sostituirla.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.
8
informazioni pratiche

114
C-zero_it_Chap08_info-pratiques_ed01-2014

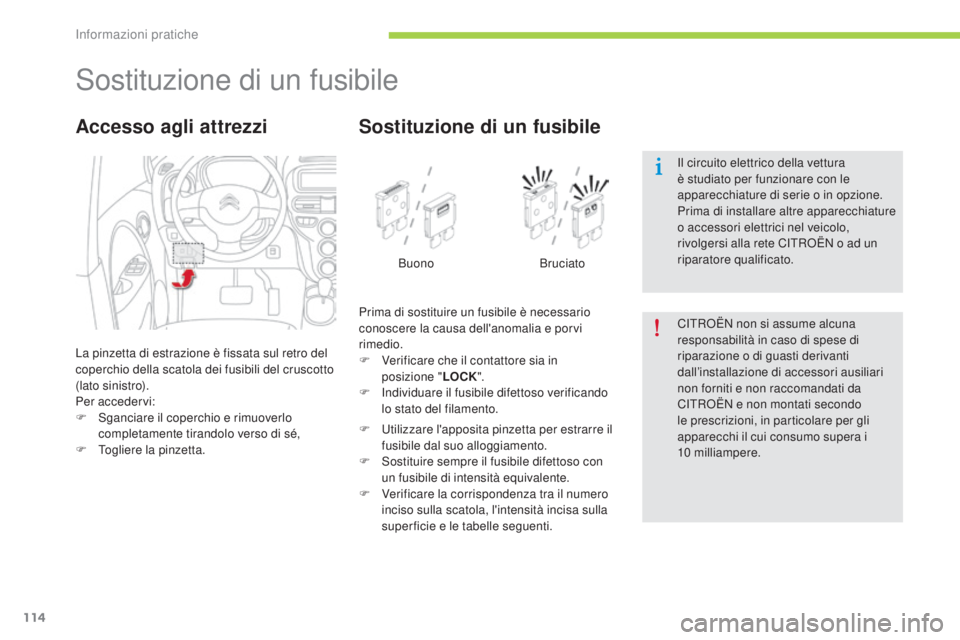

sostituzione di un fusibile
La pinzetta di estrazione è fissata sul retro del
coperchio della scatola dei fusibili del cruscotto
(lato sinistro).
Per accedervi:
F s
g
anciare il coperchio e rimuoverlo
completamente tirandolo verso di sé,
F

T
ogliere la pinzetta.
Accesso agli attrezzi
Prima di sostituire un fusibile è necessario
conoscere la causa dell'anomalia e porvi
rimedio.
F
V
erificare che il contattore sia in
posizione


"LOCK ".
F
i ndividuare il fusibile difettoso verificando
lo stato del filamento.
Sostituzione di un fusibile
Buono Bruciato
F
u
t

ilizzare l'apposita pinzetta per estrarre il
fusibile dal suo alloggiamento.
F
s
o

stituire sempre il fusibile difettoso con
un fusibile di intensità equivalente.
F

V

erificare la corrispondenza tra il numero
inciso sulla scatola, l'intensità incisa sulla
super ficie e le tabelle seguenti. C
iT

R
oË
N non si assume alcuna
responsabilità in caso di spese di
riparazione o di guasti derivanti
dall’installazione di accessori ausiliari
non forniti e non raccomandati da
C
iT

R
oË
N e non montati secondo
le prescrizioni, in particolare per gli
apparecchi il cui consumo supera i
10


milliampere.
il c
ircuito elettrico della vettura
è studiato per funzionare con le
apparecchiature di serie o in opzione.
Prima di installare altre apparecchiature
o accessori elettrici nel veicolo,
rivolgersi alla rete C
iT
R
oË
N o ad un
riparatore qualificato.
informazioni pratiche

115
C-zero_it_Chap08_info-pratiques_ed01-2014
Fusibili nel cruscotto
La scatola dei fusibili è situata nella parte
inferiore del cruscotto (lato sinistro).Fusibile N°
Intensità Funzioni
1 7, 5

A
Luci di posizione anteriore e posteriore sinistra.
2 15

A
Presa accessori.
3 -Non utilizzato.
4 7, 5

A
Motorino d'avviamento.
5 20 A
sis
tema audio.
6 -Non utilizzato.
7 7, 5 AEquipaggiamenti di bordo, luci di posizione anteriore e posteriore destra.
8
7, 5 ARetrovisori esterni elettrici.
9 7, 5


A
su
pervisore.
10 7, 5


A
ar
ia condizionata.
11 10


AFanalino fendinebbia posteriore.
12 15


ABloccaggio delle porte.
13 10


APlafoniera.
8
informazioni pratiche

116
C-zero_it_Chap08_info-pratiques_ed01-2014
Fusibile N°Intensità Funzioni
14 15


AFaro abbagliante sinistro.
15 7, 5


ATergicristallo posteriore.
16 7, 5


AQuadro strumenti.
17 20
A
s
edile riscaldato.
18 10


A
op
zione.
19 7, 5


A
sbr
inamento dei retrovisori esterni.
20 20
ATergicristallo anteriore.
21 7, 5


A
air
bag.
22 30
A
sb
rinamento posteriore.
23 30
ARiscaldamento.
24 -Non utilizzato.
25 10


ARadio.
26 15


AFusibile abitacolo.
Accesso ai fusibili
Vedere il paragrafo "ac cesso agli attrezzi".
informazioni pratiche

117
C-zero_it_Chap08_info-pratiques_ed01-2014
Fusibile N°Intensità Funzioni
1 -Non utilizzato.
2 30
AFusibile interno.
3 40
AMotore elettrico.
4 40
AVentilatore del radiatore.
5 40
A
al
zacristalli elettrici.
6 30
APompa del vuoto.
7 15


ACalcolatore della batteria principale.
8 15


ATerza luce di stop.
9 15


AFari fendinebbia anteriori.
10 15


APompa dell'acqua.
Fusibili nel vano anteriore
La scatola dei fusibili è collocata nel vano
anteriore, sotto al serbatoio del liquido del
circuito di riscaldamento. Possono essere
sostituiti solamente questi fusibili.
La sostituzione dei fusibili delle altre
scatole (pompa del vuoto e batteria
accessori) necessita l'intervento
della rete C
iT

R
oË
N o di un riparatore
qualificato.
8
informazioni pratiche

118
C-zero_it_Chap08_info-pratiques_ed01-2014
Accesso ai fusibili
F aprire il cofano (vedere capitolo "Verifiche").
F
s
g
anciare il coperchio e rimuoverlo
completamente tirandolo verso di sé.
F
s
o
stituire il fusibile (vedere il paragrafo
corrispondente).
F
d
o
po l'intervento, richiudere con cura il
coperchio per assicurare l'impermeabilità
della scatola dei fusibili. Fusibile N°
Intensità Funzioni
11 10

A
Caricatore a bordo.
12 10

A
in
dicatori di direzione.
13 10

A
Fari diurni.
14 10

A
Contattore antifurto.
15 15

A
Ventilatore batteria.
16 10

A
Compressore della climatizzazione.
17 20 A
Faro anabbagliante destro.
18 20
AFaro anabbagliante sinistro, regolazione dei fari.
19 10


AFaro abbagliante destro.
20 10


AFaro anabbagliante sinistro.
informazioni pratiche
