129

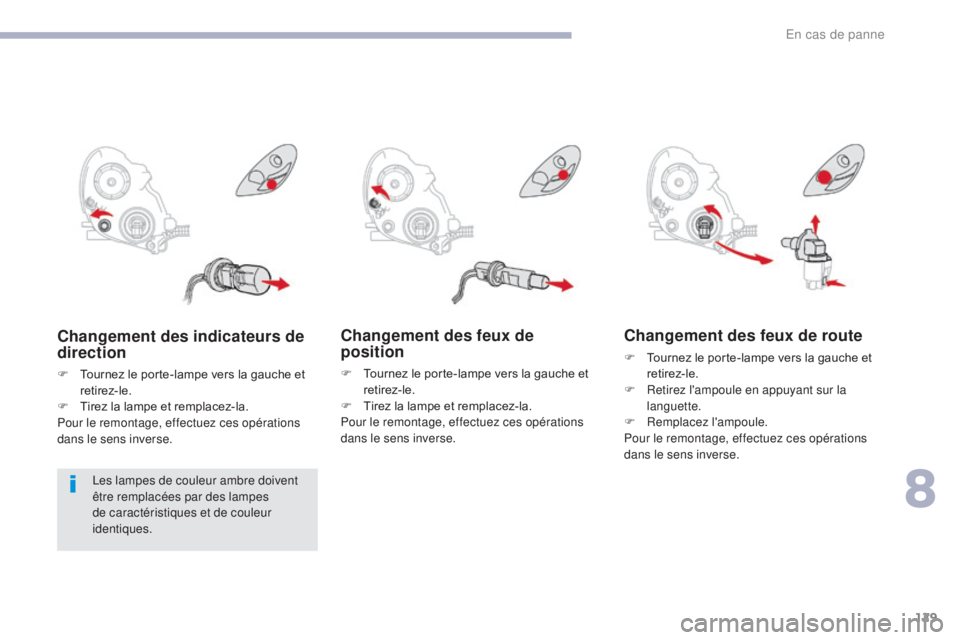

Changement des feux de
position
F Tournez le porte-lampe vers la gauche et retirez-le.
F

T
irez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Changement des feux de route
F Tournez le porte-lampe vers la gauche et retirez-le.
F

R
etirez l'ampoule en appuyant sur la
languette.
F

Re
mplacez l'ampoule.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Changement des indicateurs de
direction
F Tournez le porte-lampe vers la gauche et retirez-le.
F

T
irez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Les lampes de couleur ambre doivent
être remplacées par des lampes
de caractéristiques et de couleur
identiques.
8
En cas de panne

130

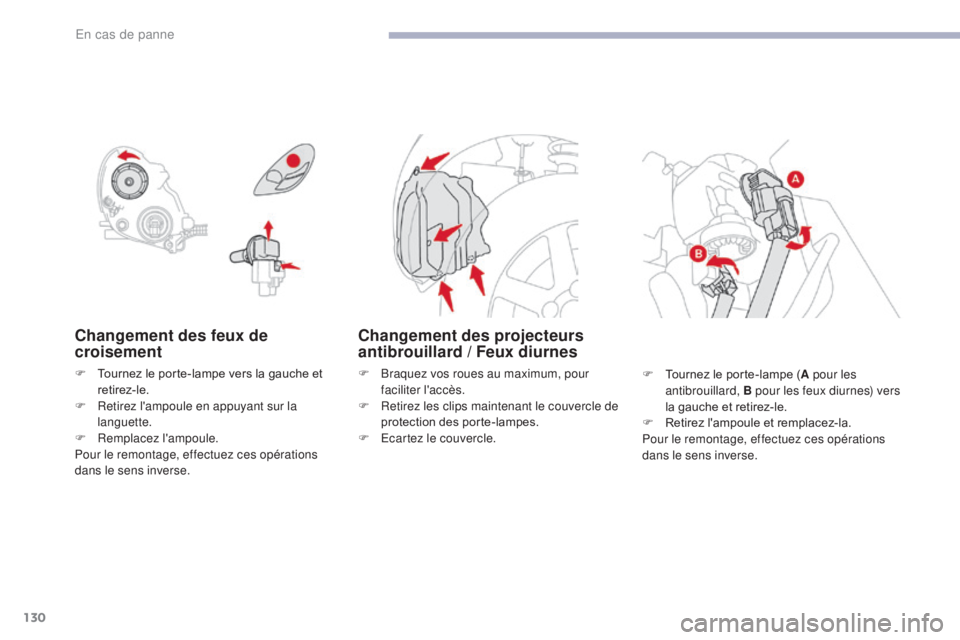

Changement des feux de
croisement
F Tournez le porte-lampe vers la gauche et retirez-le.
F

R
etirez l'ampoule en appuyant sur la
languette.
F

Re
mplacez l'ampoule.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Changement des projecteurs
antibrouillard / Feux diurnes
F Braquez vos roues au maximum, pour faciliter l'accès.
F

R
etirez les clips maintenant le couvercle de
protection des porte-lampes.
F

Ec
artez le couvercle. F
T ournez le porte-lampe (A pour les
antibrouillard, B pour les feux diurnes) vers
la gauche et retirez-le.
F

R
etirez l'ampoule et remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
En cas de panne

131
1. Feux de stop / Feux de position (21 W / 15 W ou diodes).
2.
I

ndicateurs de direction
(W Y21W - 21 W).
3.
F

eux de recul (W21W - 21 W).
Feux arrière
Les lampes de couleur ambre, telles
que les indicateurs de direction, doivent
être remplacées par des lampes
de caractéristiques et de couleur
identiques.
Dans certaines conditions climatiques
(température basse, humidité), la
présence de buée sur la sur face interne
de la glace des projecteurs avant et
des feux arrière est normale ; celle-
ci disparaît quelques minutes après
l'allumage des feux.
Changement des répétiteurs
latéraux de clignotant intégré
(WY5W - 5 W)
F Poussez le répétiteur vers l'arrière et
dégagez-le.
F

T
ournez le porte-lampe vers la gauche et
retirez-le.
F

R
etirez l'ampoule et remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Accès aux lampes
F Retirez les deux vis.
F D égagez le bloc feu en le tirant vers vous.
8
En cas de panne

132

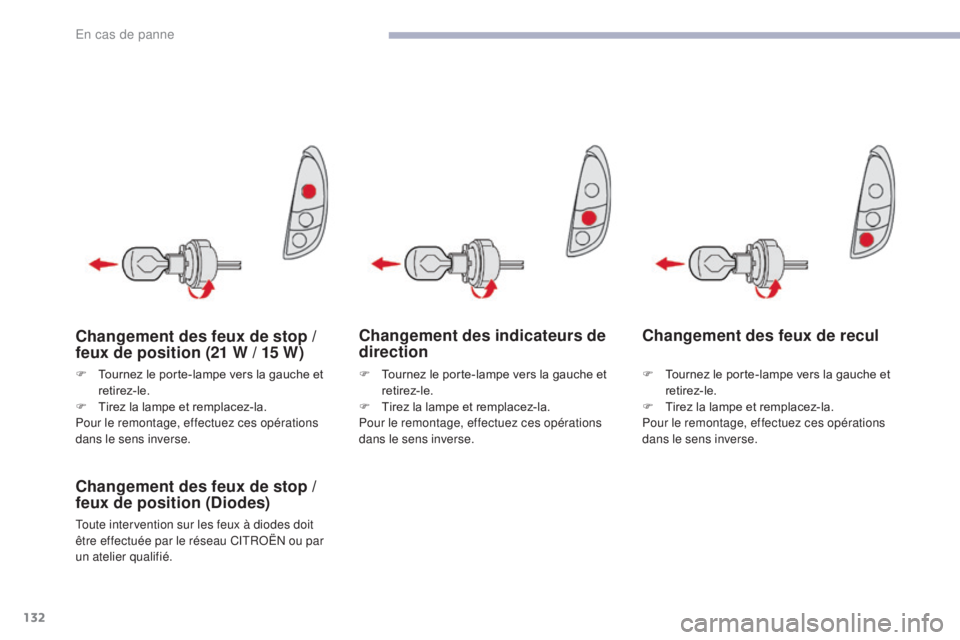

Changement des indicateurs de
direction
Changement des feux de stop /
feux de position (Diodes)
Toute intervention sur les feux à diodes doit
être effectuée par le réseau CITROËN ou par
un atelier qualifié.
Changement des feux de recul
Changement des feux de stop /
feux de position (21 W / 15 W)
F Tournez le porte-lampe vers la gauche et
retirez-le.
F

T
irez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse. F
T ournez le porte-lampe vers la gauche et
retirez-le.
F

T
irez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse. F
T ournez le porte-lampe vers la gauche et
retirez-le.
F

T
irez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
En cas de panne

133

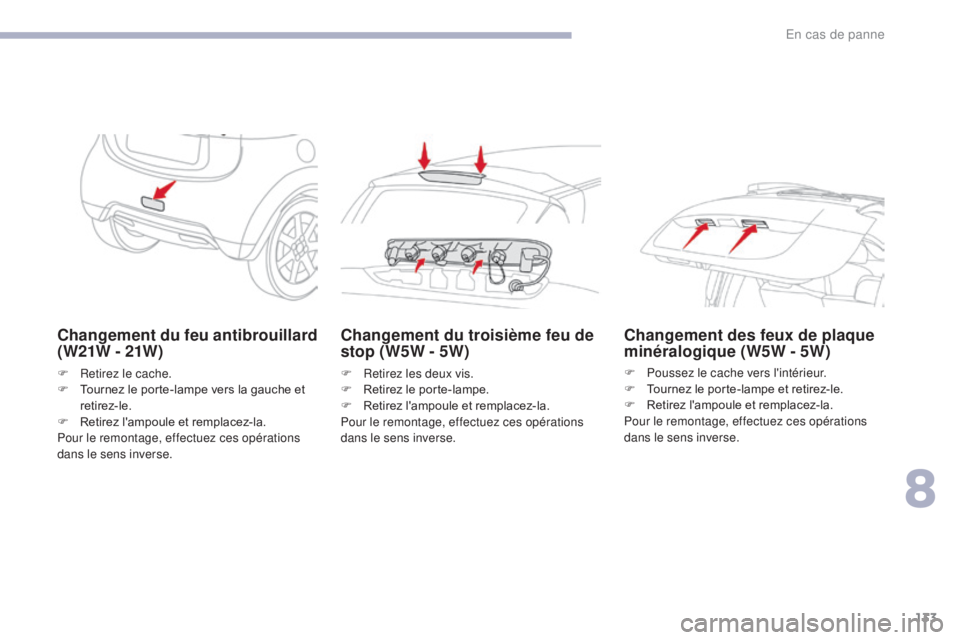

Changement du feu antibrouillard
( W21W - 21W )
F Retirez le cache.
F T ournez le porte-lampe vers la gauche et
retirez-le.
F

R
etirez l'ampoule et remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Changement du troisième feu de
stop (W5W - 5W)
F Retirez les deux vis.
F R etirez le porte-lampe.
F

R
etirez l'ampoule et remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Changement des feux de plaque
minéralogique (W5W - 5W)
F Poussez le cache vers l'intérieur.
F T ournez le porte-lampe et retirez-le.
F

R
etirez l'ampoule et remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
8
En cas de panne

134

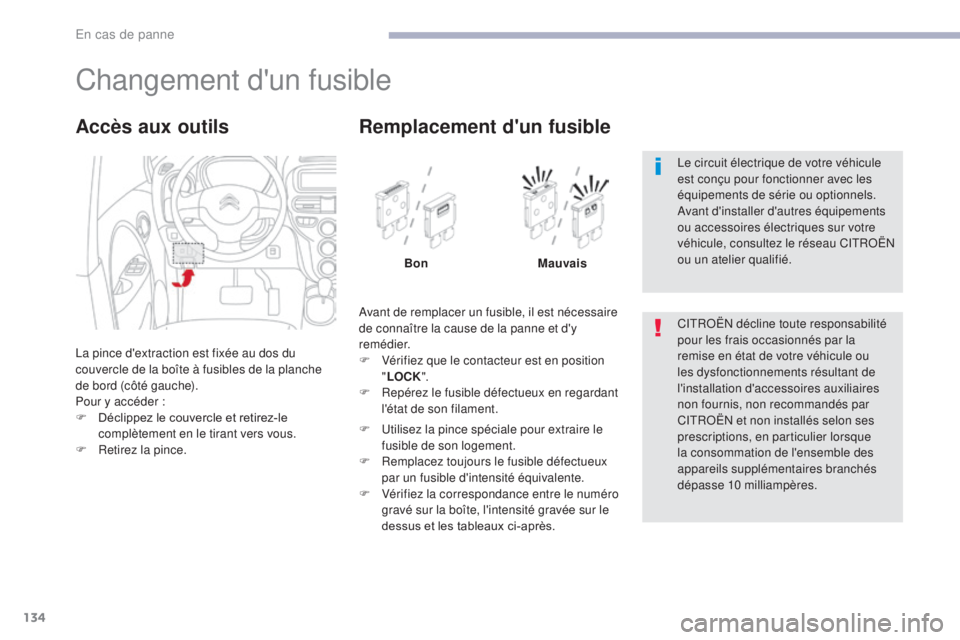

Changement d'un fusible
La pince d'extraction est fixée au dos du
couvercle de la boîte à fusibles de la planche
de bord (côté gauche).
Pour y accéder :
F
D
éclippez le couvercle et retirez-le
complètement en le tirant vers vous.
F

R
etirez la pince.
Accès aux outils
Avant de remplacer un fusible, il est nécessaire
de connaître la cause de la panne et d'y
remédier.
F
V
érifiez que le contacteur est en position
" LOCK ".
F

R
epérez le fusible défectueux en regardant
l'état de son filament.
Remplacement d'un fusible
Bon Mauvais
F

U

tilisez la pince spéciale pour extraire le
fusible de son logement.
F

R

emplacez toujours le fusible défectueux
par un fusible d'intensité équivalente.
F

V

érifiez la correspondance entre le numéro
gravé sur la boîte, l'intensité gravée sur le
dessus et les tableaux ci-après. CITROËN décline toute responsabilité
pour les frais occasionnés par la
remise en état de votre véhicule ou
les dysfonctionnements résultant de
l'installation d'accessoires auxiliaires
non fournis, non recommandés par
CITROËN et non installés selon ses
prescriptions, en particulier lorsque
la consommation de l'ensemble des
appareils supplémentaires branchés
dépasse 10 milliampères. Le circuit électrique de votre véhicule
est conçu pour fonctionner avec les
équipements de série ou optionnels.
Avant d'installer d'autres équipements
ou accessoires électriques sur votre
véhicule, consultez le réseau CITROËN
ou un atelier qualifié.
En cas de panne

135
Fusibles dans la planche de
bord
La boîte à fusibles est placée dans la partie
inférieure de la planche de bord (côté gauche).Fusible N°
Intensité Fonctions
1 7,5 AFeux de position avant et arrière gauche.
2 15 APrise accessoires.
3 -Non utilisé.
4 7,5 ADémarreur.
5 20 ASystème audio.
6 -Non utilisé.
7 7,5 AEquipements de bord, feux de position avant et arrière droit.
8 7,5 ARétroviseurs extérieurs électriques.
9 7,5 ASuperviseur.
10 7,5 AAir conditionné.
11 10 AFeu antibrouillard arrière.
12 15 AVerrouillage des portes.
13 10 APlafonnier.
8
En cas de panne

136

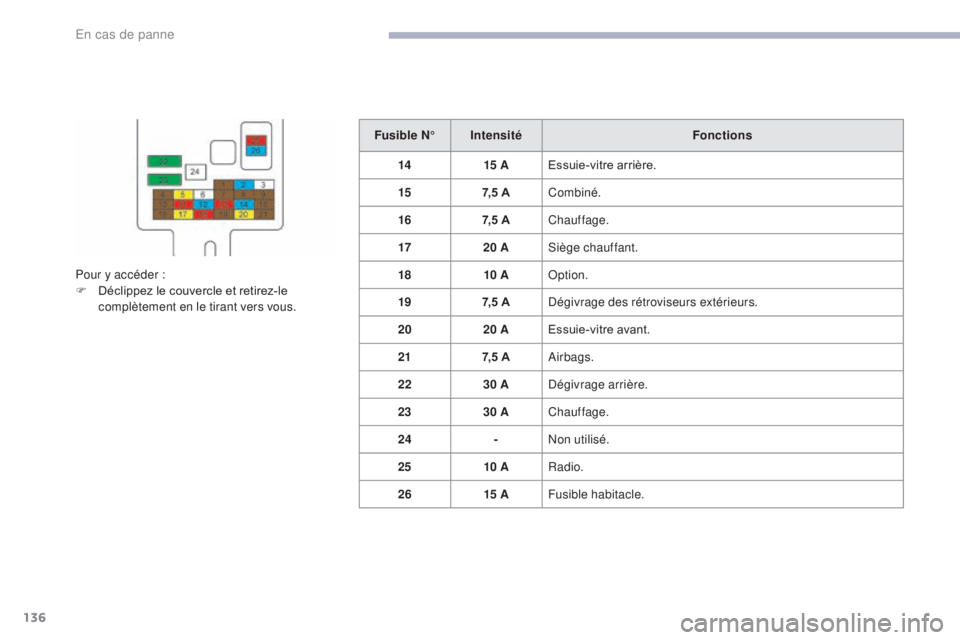

Fusible N°Intensité Fonctions
14 15 AEssuie-vitre arrière.
15 7,5 ACombiné.
16 7,5 AChauffage.
17 20 ASiège chauffant.
18 10 AOption.
19 7,5 ADégivrage des rétroviseurs extérieurs.
20 20 AEssuie-vitre avant.
21 7,5 AAirbags.
22 30 ADégivrage arrière.
23 30 AChauffage.
24 -Non utilisé.
25 10 ARadio.
26 15 AFusible habitacle.
Pour y accéder :
F

D

éclippez le couvercle et retirez-le
complètement en le tirant vers vous.
En cas de panne

137
Fusible N°Intensité Fonctions
1 -Non utilisé.
2 30 AFusible interne.
3 40 AMoteur électrique.
4 40 AVentilateur de radiateur.
5 40 ALève-vitres électriques.
6 30 APompe à vide.
7 15 ACalculateur de la batterie principale.
8 15 ATroisième feu de stop.
9 15 AProjecteurs antibrouillard avant.
10 15 APompe à eau.

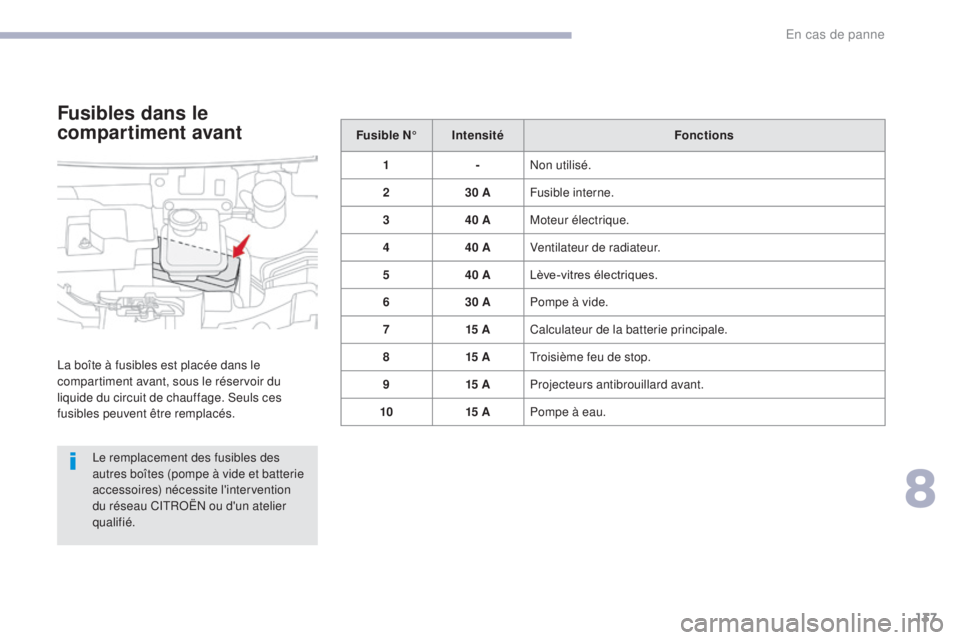

Fusibles dans le
compartiment avant
La boîte à fusibles est placée dans le
compartiment avant, sous le réservoir du
liquide du circuit de chauffage. Seuls ces
fusibles peuvent être remplacés.
Le remplacement des fusibles des
autres boîtes (pompe à vide et batterie
accessoires) nécessite l'intervention
du réseau CITROËN ou d'un atelier
qualifié.
8
En cas de panne

138

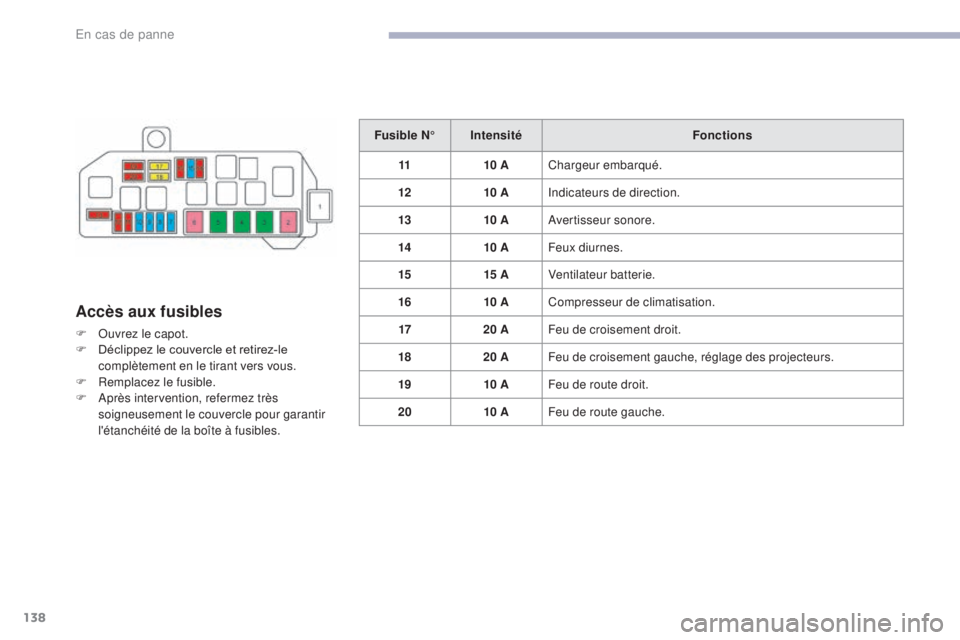

Accès aux fusibles
F Ouvrez le capot.
F D éclippez le couvercle et retirez-le
complètement en le tirant vers vous.
F

R
emplacez le fusible.
F

A
près intervention, refermez très
soigneusement le couvercle pour garantir
l'étanchéité de la boîte à fusibles. Fusible N°
Intensité Fonctions
11 10 AChargeur embarqué.
12 10 AIndicateurs de direction.
13 10 AAvertisseur sonore.
14 10 AFeux diurnes.
15 15 AVentilateur batterie.
16 10 ACompresseur de climatisation.
17 20 AFeu de croisement droit.
18 20 AFeu de croisement gauche, réglage des projecteurs.
19 10 AFeu de route droit.
20 10 AFeu de route gauche.
