CITROEN C3 2015 Instrukcja obsługi (in Polish)

159
c3_pl_c hap11_Info-pratiques_ed01-2014

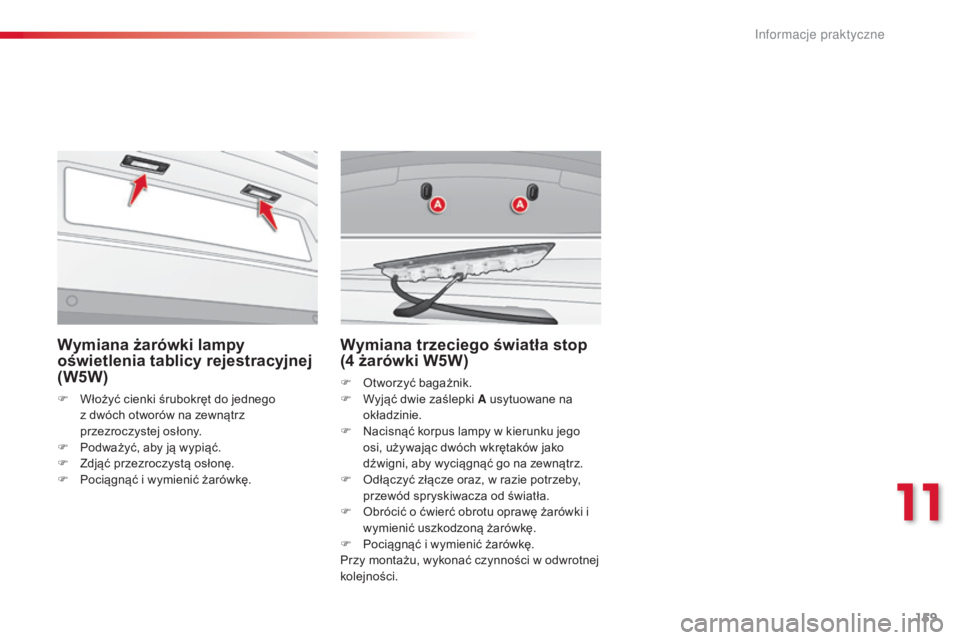

Wymiana żarówki lampy
oświetlenia tablicy rejestracyjnej
(W5W)
F Włożyć cienki śrubokręt do jednego
z dwóch otworów na zewnątrz
przezroczystej osłony.
F

P
odważyć, aby ją wypiąć.
F

Z
djąć przezroczystą osłonę.
F

P
ociągnąć i wymienić żarówkę.
Wymiana trzeciego światła stop
(4 żarówki W5W)
F otworzyć bagażnik.
F
W yjąć dwie zaślepki A usytuowane na
okładzinie.
F
n
a
cisnąć korpus lampy w kierunku jego
osi, używając dwóch wkrętaków jako
dźwigni, aby wyciągnąć go na zewnątrz.
F
o
d
łączyć złącze oraz, w razie potrzeby,
przewód spryskiwacza od światła.
F
o
b
rócić o ćwierć obrotu oprawę żarówki i
wymienić uszkodzoną żarówkę.
F

P
ociągnąć i wymienić żarówkę.
Przy montażu, wykonać czynności w odwrotnej
kolejności.
11
Informacje praktyczne

160
c3_pl_c hap11_Info-pratiques_ed01-2014

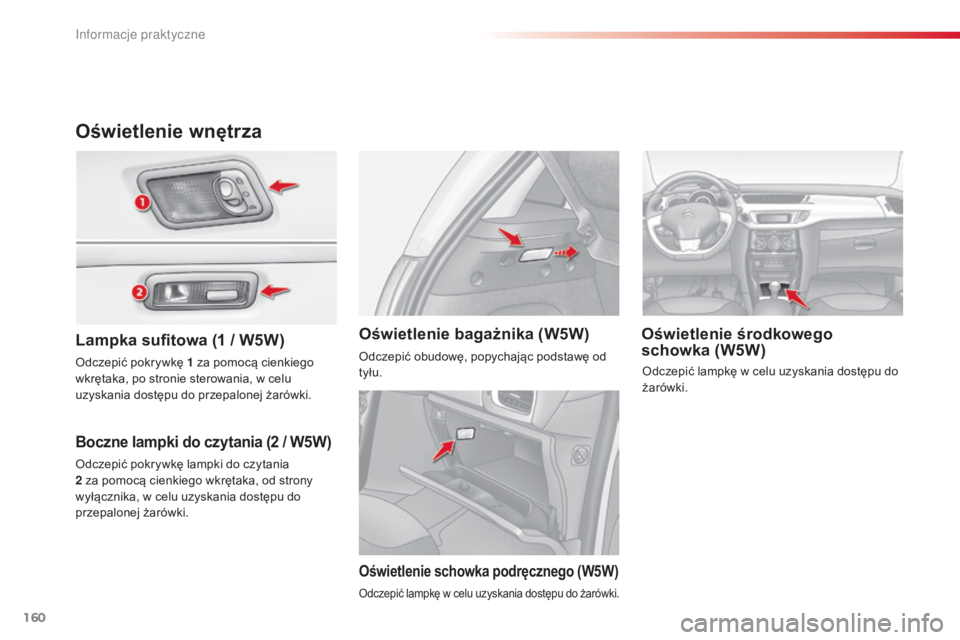

Oświetlenie wnętrza
Lampka sufitowa (1 / W5W)
Boczne lampki do czytania (2 / W5W)
Oświetlenie środkowego
schowka (W5W)
Oświetlenie bagażnika (W5W)
odczepić pokrywkę 1
za pomocą cienkiego
wkrętaka, po stronie sterowania, w celu
uzyskania dostępu do przepalonej żarówki.
od

czepić pokrywkę lampki do czytania
2
za pomocą cienkiego wkrętaka, od strony
wyłącznika, w celu uzyskania dostępu do
przepalonej żarówki.od czepić obudowę, popychając podstawę od
tyłu.
Oświetlenie schowka podręcznego (W5W)
odczepić lampkę w celu uzyskania dostępu do żarówki.
odczepić lampkę w celu uzyskania dostępu do
żarówki.
Informacje praktyczne

161
c3_pl_c hap11_Info-pratiques_ed01-2014

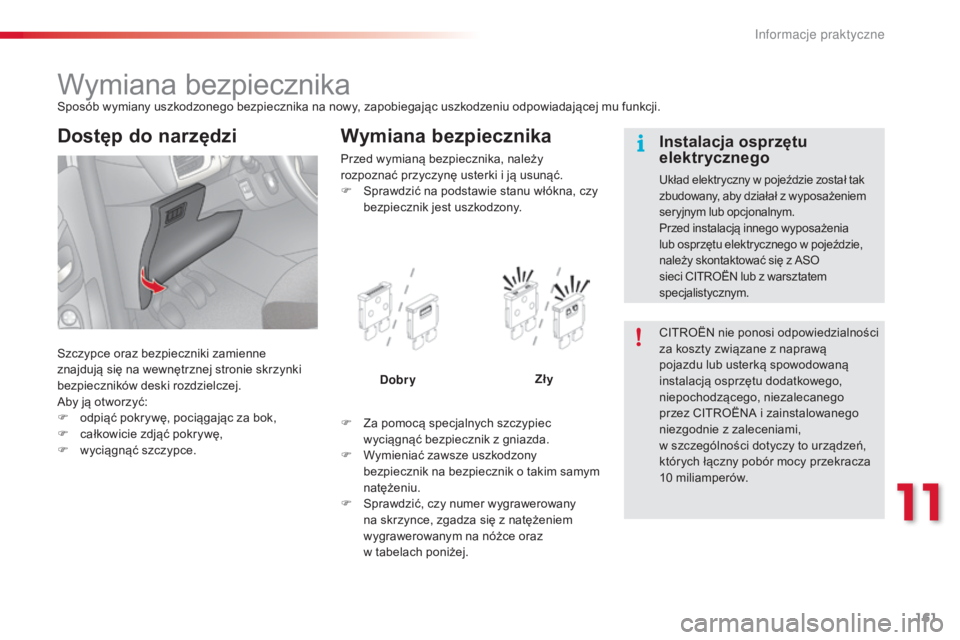

Wymiana bezpiecznikasposób wymiany uszkodzonego bezpiecznika na nowy, zapobiegając uszkodzeniu odpowiadającej mu funkcji.
sz

czypce oraz bezpieczniki zamienne
znajdują się na wewnętrznej stronie skrzynki
bezpieczników deski rozdzielczej.
ab

y ją otworzyć:
F

o
dpiąć pokrywę, pociągając za bok,
F

c
ałkowicie zdjąć pokrywę,
F

w
yciągnąć szczypce.
Wymiana bezpiecznika
Przed wymianą bezpiecznika, należy
rozpoznać przyczynę usterki i ją usunąć.
F s
p
rawdzić na podstawie stanu włókna, czy
bezpiecznik jest uszkodzony.
F

Z
a pomocą specjalnych szczypiec
wyciągnąć bezpiecznik z gniazda.
F

W
ymieniać zawsze uszkodzony
bezpiecznik na bezpiecznik o takim samym
natężeniu.
F
s
p
rawdzić, czy numer wygrawerowany
na skrzynce, zgadza się z natężeniem
wygrawerowanym na nóżce oraz
w tabelach poniżej. Dobry
Zły
c

I tro
Ën
nie ponosi odpowiedzialności
za koszty związane z naprawą
pojazdu lub usterką spowodowaną
instalacją osprzętu dodatkowego,
niepochodzącego, niezalecanego
przez
c
It
ro
Ën
a i zainstalowanego
niezgodnie z zaleceniami,
w szczególności dotyczy to urządzeń,
których łączny pobór mocy przekracza
10
mil

iamperów.Instalacja osprzętu
elektrycznego
układ elektryczny w pojeździe został tak
zbudowany, aby działał z wyposażeniem
seryjnym lub opcjonalnym.
Przed instalacją innego wyposażenia
lub osprzętu elektrycznego w pojeździe,
należy skontaktować się z aso

s

ieci c
It
ro
Ën
lub z warsztatem
specjalistycznym.
Dostęp do narzędzi
11
Informacje praktyczne

162
c3_pl_c hap11_Info-pratiques_ed01-2014

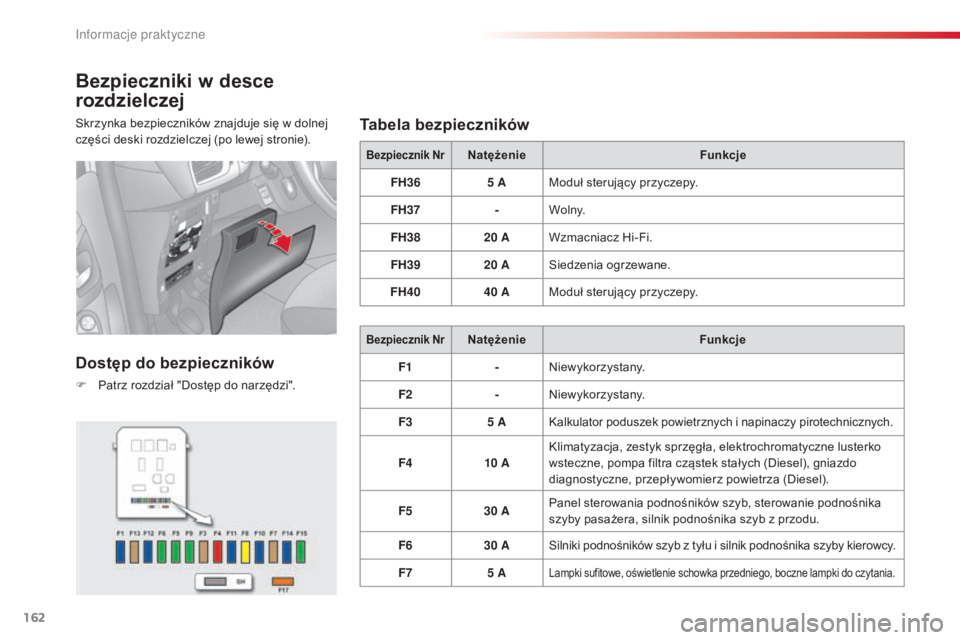

Bezpieczniki w desce
rozdzielczej
skrzynka bezpieczników znajduje się w dolnej
części deski rozdzielczej (po lewej stronie).
Dostęp do bezpieczników
F Patrz rozdział "Dostęp do narzędzi".
Tabela bezpieczników
Bezpiecznik NrNatężenie Funkcje
FH36 5
A Moduł sterujący przyczepy.
FH37 -Wo l ny.
FH38 20
A Wzmacniacz Hi-Fi.
FH39 20
A
si
edzenia ogrzewane.
FH40 40
A Moduł sterujący przyczepy.
Bezpiecznik NrNatężenie Funkcje
F1 -
n

iewykorzystany.
F2 -
n

iewykorzystany.
F3 5
A
ka
lkulator poduszek powietrznych i napinaczy pirotechnicznych.
F4 10


A
kl
imatyzacja, zestyk sprzęgła, elektrochromatyczne lusterko
wsteczne, pompa filtra cząstek stałych (Diesel), gniazdo
diagnostyczne, przepływomierz powietrza (Diesel).
F5 30
A Panel sterowania podnośników szyb, sterowanie podnośnika
szyby pasażera, silnik podnośnika szyb z przodu.
F6 30
A
si
lniki podnośników szyb z tyłu i silnik podnośnika szyby kierowcy.
F7 5
A
Lampki sufitowe, oświetlenie schowka przedniego, boczne lampki do czytania.
Informacje praktyczne

163
c3_pl_c hap11_Info-pratiques_ed01-2014

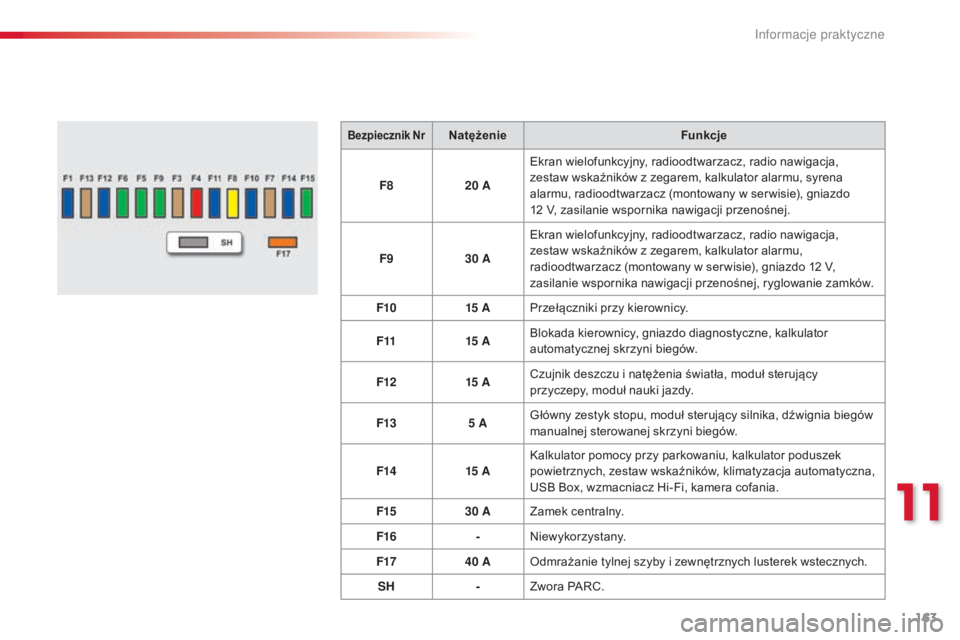

Bezpiecznik NrNatężenie Funkcje
F8 20
A Ekran wielofunkcyjny, radioodtwarzacz, radio nawigacja,
zestaw wskaźników z zegarem, kalkulator alarmu, syrena
alarmu, radioodtwarzacz (montowany w ser wisie), gniazdo
12
V, zasilanie wspornika nawigacji przenośnej.
F9 30
A Ekran wielofunkcyjny, radioodtwarzacz, radio nawigacja,
zestaw wskaźników z zegarem, kalkulator alarmu,
radioodtwarzacz (montowany w ser wisie), gniazdo 12
V,
zasilanie wspornika nawigacji przenośnej, ryglowanie zamków.
F10 15


A Przełączniki przy kierownicy.
F11 15


A
bl
okada kierownicy, gniazdo diagnostyczne, kalkulator
automatycznej skrzyni biegów.
F12 15


A
cz
ujnik deszczu i natężenia światła, moduł sterujący
przyczepy, moduł nauki jazdy.
F13 5
A
gł
ówny zestyk stopu, moduł sterujący silnika, dźwignia biegów
manualnej sterowanej skrzyni biegów.
F14 15


A
ka
lkulator pomocy przy parkowaniu, kalkulator poduszek
powietrznych, zestaw wskaźników, klimatyzacja automatyczna,
u

sb b
o
x, wzmacniacz Hi-Fi, kamera cofania.
F15 30
A Zamek centralny.
F16 -
n

iewykorzystany.
F17 40
A
od
mrażanie tylnej szyby i zewnętrznych lusterek wstecznych.
SH -Zwora P
a

rc
.
11
Informacje praktyczne

164
c3_pl_c hap11_Info-pratiques_ed01-2014

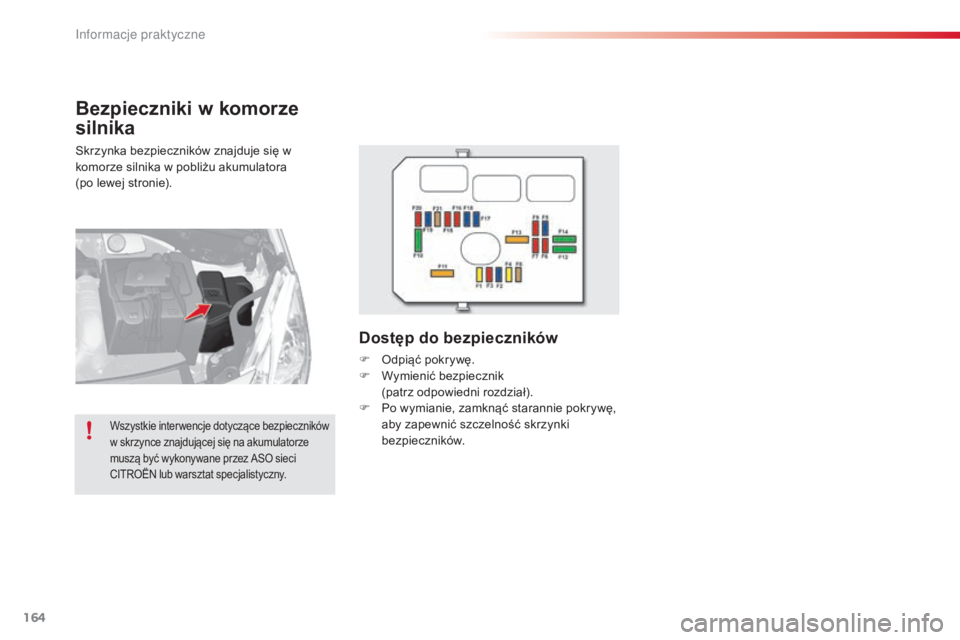

Bezpieczniki w komorze
silnika
skrzynka bezpieczników znajduje się w
komorze silnika w pobliżu akumulatora
(po lewej stronie).
Dostęp do bezpieczników
F odpiąć pokrywę.
F
W ymienić bezpiecznik
(patrz odpowiedni rozdział).
F

P
o wymianie, zamknąć starannie pokrywę,
aby zapewnić szczelność skrzynki
bezpieczników.
Wszystkie interwencje dotyczące bezpieczników
w skrzynce znajdującej się na akumulatorze
muszą być wykonywane przez
aso sieci
cIt

ro
Ën
lub warsztat specjalistyczny.
Informacje praktyczne

165
c3_pl_c hap11_Info-pratiques_ed01-2014

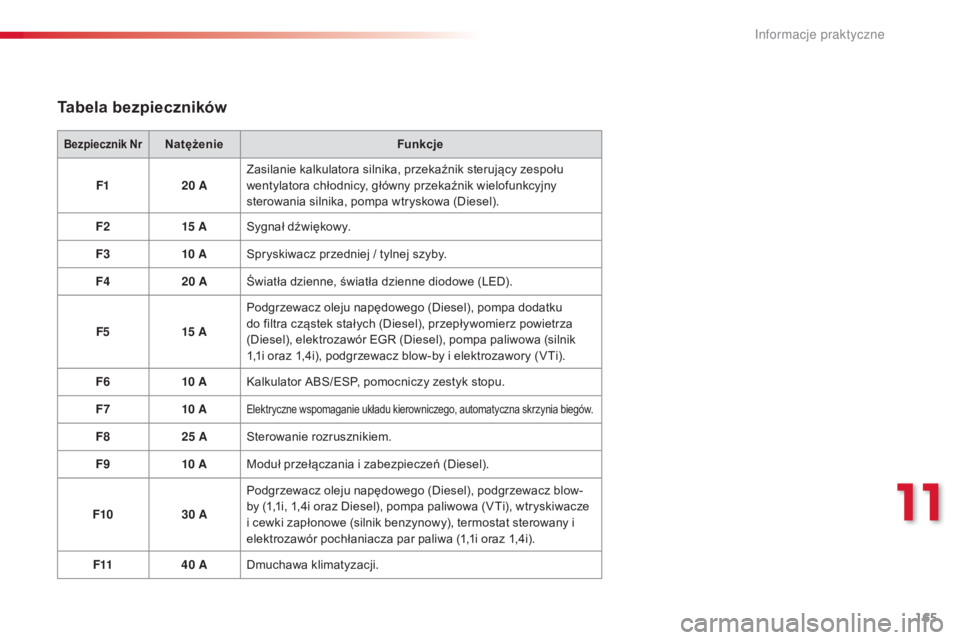

Tabela bezpieczników
Bezpiecznik NrNatężenie Funkcje
F1 20
A Zasilanie kalkulatora silnika, przekaźnik sterujący zespołu
wentylatora chłodnicy, główny przekaźnik wielofunkcyjny
sterowania silnika, pompa wtryskowa (Diesel).
F2 15


A
sy
gnał dźwiękowy.
F3 10


A
sp
ryskiwacz przedniej / tylnej szyby.
F4 20
A Światła dzienne, światła dzienne diodowe (LED).
F5 15


A Podgrzewacz oleju napędowego (Diesel), pompa dodatku
do filtra cząstek stałych (Diesel), przepływomierz powietrza
(Diesel), elektrozawór E
g

r (Diesel), pompa paliwowa (silnik
1,1i oraz 1,4i), podgrzewacz blow-by i elektrozawory (V
ti

).
F6 10


A
ka
lkulator abs
/
E s
P
, pomocniczy zestyk stopu.
F7 10


A
Elektryczne wspomaganie układu kierowniczego, automatyczna skrzynia biegów.
F8 25 Ast erowanie rozrusznikiem.
F9 10


AModuł przełączania i zabezpieczeń (Diesel).
F10 30
APodgrzewacz oleju napędowego (Diesel), podgrzewacz blow-
by (1,1i, 1,4i oraz Diesel), pompa paliwowa (V
ti

), wtryskiwacze
i cewki zapłonowe (silnik benzynowy), termostat sterowany i
elektrozawór pochłaniacza par paliwa (1,1i oraz 1,4i).
F11 40
ADmuchawa klimatyzacji.
11
Informacje praktyczne

166
c3_pl_c hap11_Info-pratiques_ed01-2014

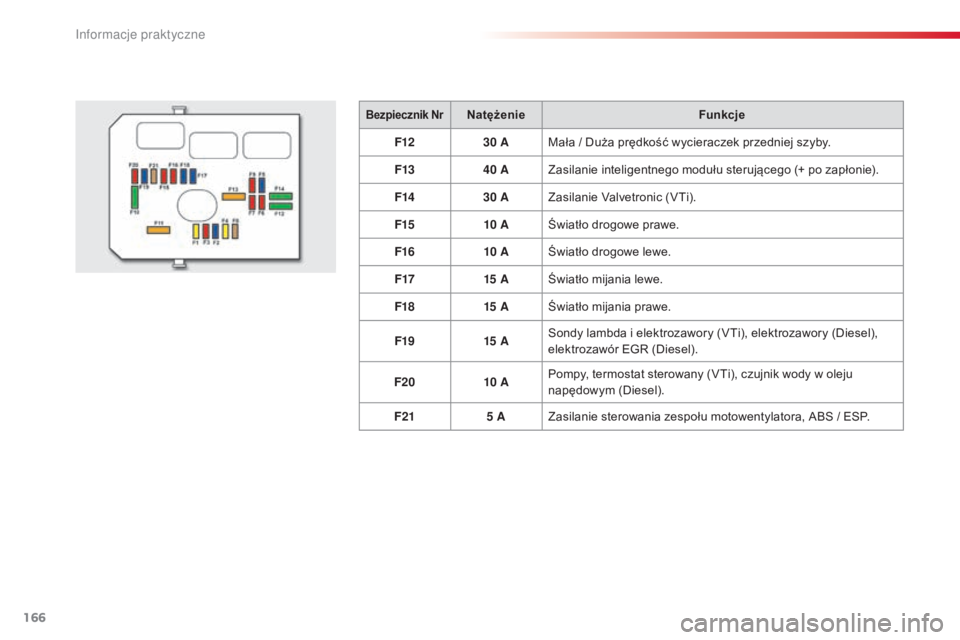

Bezpiecznik NrNatężenie Funkcje
F12 30
A Mała / Duża prędkość wycieraczek przedniej szyby.
F13 40
A Zasilanie inteligentnego modułu sterującego (+ po zapłonie).
F14 30
A Zasilanie Valvetronic (V
ti

).
F15 10


A Światło drogowe prawe.
F16 10


A Światło drogowe lewe.
F17 15


A Światło mijania lewe.
F18 15


A Światło mijania prawe.
F19 15


A
so
ndy lambda i elektrozawory (V
ti
), elektrozawory (Diesel),
elektrozawór E
g

r (Diesel).
F20 10


A Pompy, termostat sterowany (V
ti

), czujnik wody w oleju
napędowym (Diesel).
F21 5
A Zasilanie sterowania zespołu motowentylatora,
abs / E
sP
.
Informacje praktyczne

167
c3_pl_c hap11_Info-pratiques_ed01-2014

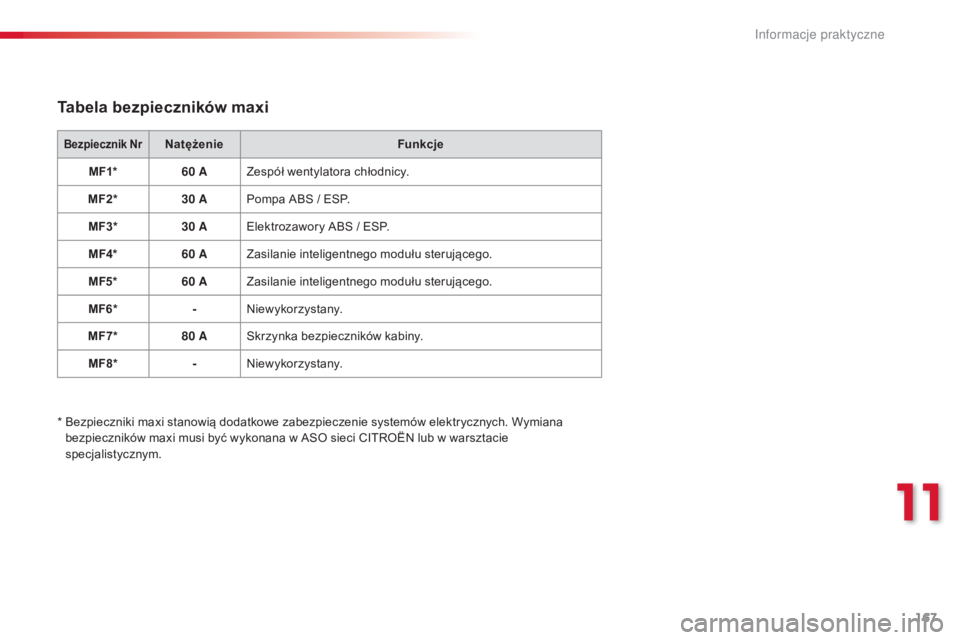

Tabela bezpieczników maxi
Bezpiecznik NrNatężenie Funkcje
MF1* 60
A Zespół wentylatora chłodnicy.
MF2* 30
A Pompa
abs / E
sP
.
MF3* 30
A Elektrozawory
abs / E
sP
.
MF4* 60
A Zasilanie inteligentnego modułu sterującego.
MF5* 60
A Zasilanie inteligentnego modułu sterującego.
MF6* -
n

iewykorzystany.
MF7* 80
A
sk
rzynka bezpieczników kabiny.
MF8* -
n

iewykorzystany.
*
b
e

zpieczniki maxi stanowią dodatkowe zabezpieczenie systemów elektrycznych. Wymiana
bezpieczników maxi musi być wykonana w
aso sieci c
It
ro
Ën
lub w warsztacie
specjalistycznym.
11
Informacje praktyczne

168
c3_pl_c hap11_Info-pratiques_ed01-2014
akumulator
Dostęp do akumulatora
akumulator znajduje się pod pokrywą silnika.
W celu uzyskania dostępu do akumulatora
należy:
F

o
tworzyć pokrywę za pomocą wewnętrznej
dźwigni, a następnie od zewnątrz,
F

u
stawić podpórkę pokrywy silnika,
F

p
odnieść plastikową osłonę zacisku (+).
ob

ecność tej etykiety, zwłaszcza
w połączeniu z funkcją
s
t

op &
st

art, wskazuje na zastosowanie
akumulatora ołowiowego 12

V, o
specjalnej technologii i parametrach,
wymagającego w przypadku wymiany
albo odłączenia, inter wencji ze strony a
so
sieci
cIt
roËn
lub warsztatu
specjalistycznego.
ni

eprzestrzeganie tych zaleceń może
spowodować przedwczesne zużycie
akumulatora. Po zamontowaniu akumulatora

w
aso
sieci
c
It

ro
Ën

lub w

warsztacie specjalistycznym, funkcja
st

op &
s
t

art będzie aktywna dopiero
po nieprzer wanym postoju samochodu,
którego czas tr wania zależy od warunków
klimatycznych i stanu naładowania
akumulatora (do około 8

godzin).
sp

osób postępowania w przypadku ładowania rozładowanego akumulatora lub w przypadku uruchamiania silnika z innego akumulatora.
