Page 151 of 305

149
C3_hu_Chap11_info-pratiques_ed01-2014

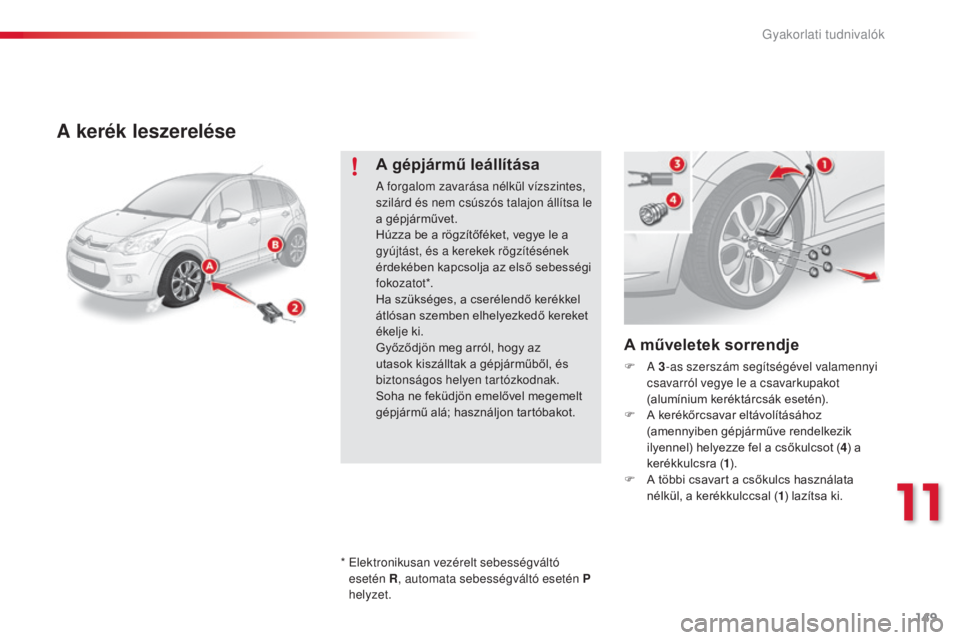

A kerék leszerelése
A műveletek sorrendje
F a 3 -as szerszám segítségével valamennyi
csavarról vegye le a csavarkupakot
(alumínium keréktárcsák esetén).
F
A k
erékőrcsavar eltávolításához
(amennyiben gépjárműve rendelkezik
ilyennel) helyezze fel a csőkulcsot ( 4) a
kerékkulcsra ( 1).
F
A t
öbbi csavart a csőkulcs használata
nélkül, a kerékkulccsal ( 1) lazítsa ki.
A gépjármű leállítása
a forgalom zavarása nélkül vízszintes,
s zilárd és nem csúszós talajon állítsa le
a gépjárművet.
Húzza be a rögzítőféket, vegye le a
gyújtást, és a kerekek rögzítésének
érdekében kapcsolja az első sebességi
fokozatot*.
Ha szükséges, a cserélendő kerékkel
átlósan szemben elhelyezkedő kereket
ékelje ki.
Győződjön meg arról, hogy az
utasok kiszálltak a gépjárműből, és
biztonságos helyen tartózkodnak.
Soha ne feküdjön emelővel megemelt
gépjármű alá; használjon tartóbakot.
*
e
l
ektronikusan vezérelt sebességváltó
esetén R , automata sebességváltó esetén P
helyzet.
11
Gyakorlati tudnivalók
Page 152 of 305

150
C3_hu_Chap11_info-pratiques_ed01-2014

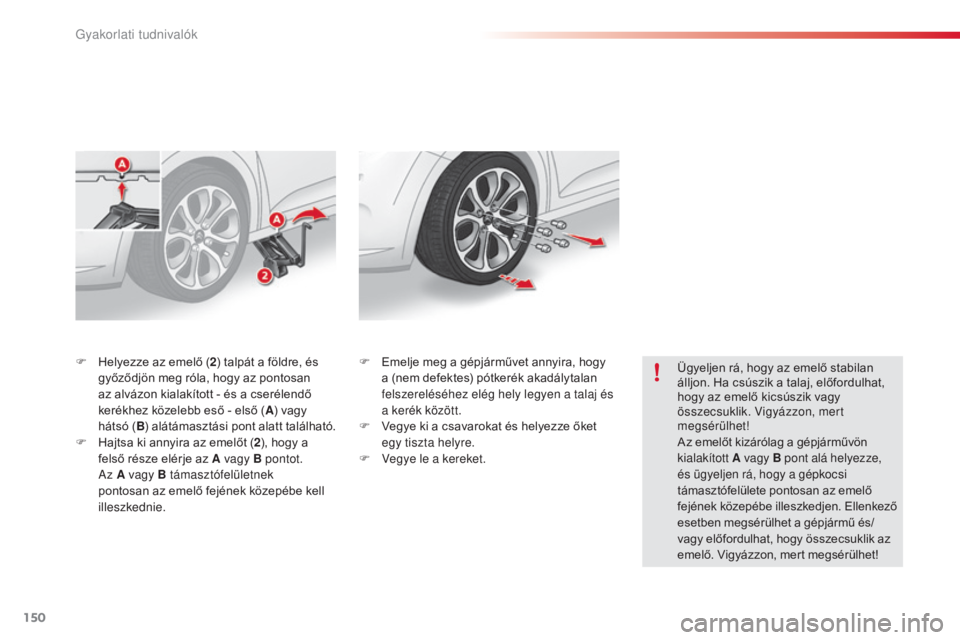

F Helyezze az emelő ( 2) talpát a földre, és
győződjön meg róla, hogy az pontosan
az alvázon kialakított - és a cserélendő
kerékhez közelebb eső - első ( A) vagy
hátsó ( B) alátámasztási pont alatt található.
F
H
ajtsa ki annyira az emelőt ( 2), hogy a
felső része elérje az A vagy B pontot.
az
A vagy B támasztófelületnek
pontosan az emelő fejének közepébe kell
illeszkednie. F
E melje meg a gépjárművet annyira, hogy
a (nem defektes) pótkerék akadálytalan
felszereléséhez elég hely legyen a talaj és
a kerék között.
F
V
egye ki a csavarokat és helyezze őket
egy tiszta helyre.
F
V
egye le a kereket.Ügyeljen rá, hogy az emelő stabilan
álljon. Ha csúszik a talaj, előfordulhat,
hogy az emelő kicsúszik vagy
összecsuklik. Vigyázzon, mert
megsérülhet!
Az emelőt kizárólag a gépjárművön
kialakított
A vagy B pont alá helyezze,
és ügyeljen rá, hogy a gépkocsi
támasztófelülete pontosan az emelő
fejének közepébe illeszkedjen. Ellenkező
esetben megsérülhet a gépjármű és/
vagy előfordulhat, hogy összecsuklik az
emelő. Vigyázzon, mert megsérülhet!
Gyakorlati tudnivalók
Page 153 of 305

151
C3_hu_Chap11_info-pratiques_ed01-2014
A műveletek sorrendje
F Helyezze a kereket a kerékagyra.
F
H úzza meg kézzel a csavarokat ütközésig.
F
A c
sőkulccsal ( 4) ellátott kerékkulccsal ( 1)
húzza meg a kerékőrcsavart (amennyiben
gépjárműve rendelkezik ilyennel).
F
A t
öbbi csavar meghúzását a csőkulcs
használata nélkül, a kerékkulccsal ( 1)
végezze el.

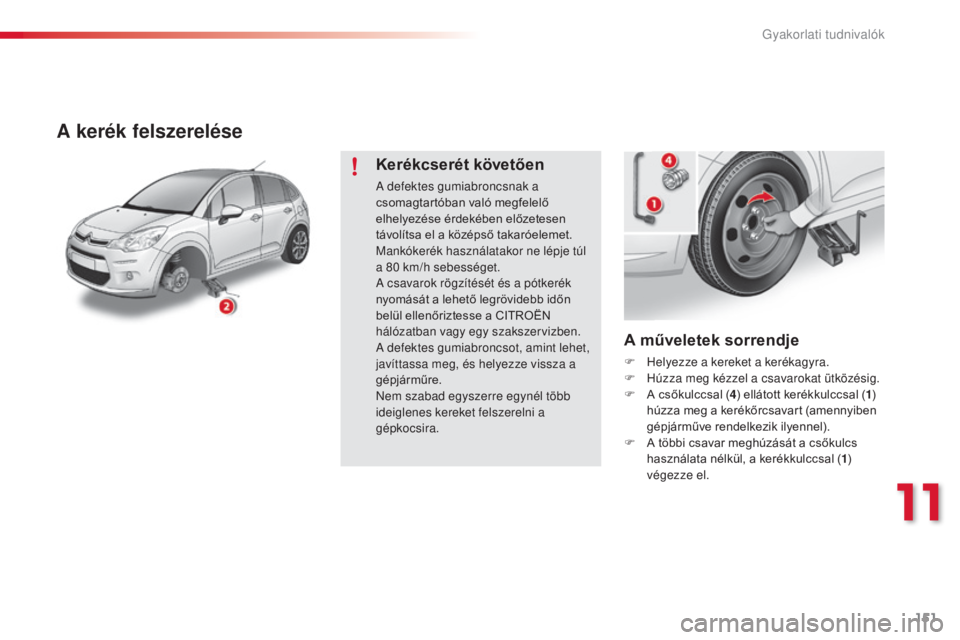

A kerék felszerelése
Kerékcserét követően
a defektes gumiabroncsnak a
csomagtartóban való megfelelő
elhelyezése érdekében előzetesen
távolítsa el a középső takaróelemet.
ma
nkókerék használatakor ne lépje túl
a 80
km/h sebességet.
a
csavarok rögzítését és a pótkerék
nyomását a lehető legrövidebb időn
belül ellenőriztesse a CITROËN
hálózatban vagy egy szakszervizben.
a de
fektes gumiabroncsot, amint lehet,
javíttassa meg, és helyezze vissza a
gépjárműre.
Nem szabad egyszerre egynél több
ideiglenes kereket felszerelni a
gépkocsira.
11
Gyakorlati tudnivalók
Page 154 of 305

152
C3_hu_Chap11_info-pratiques_ed01-2014

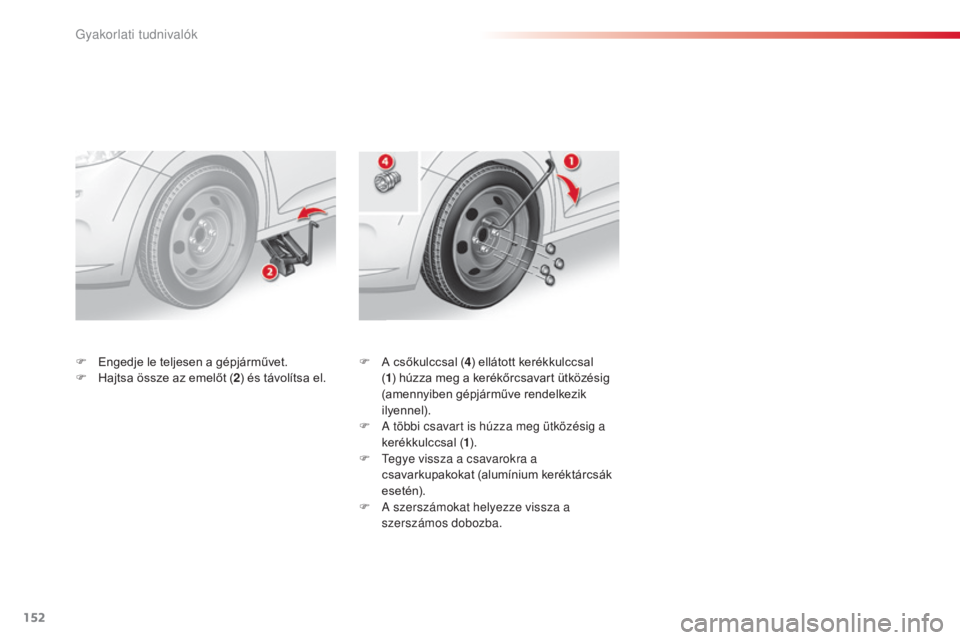

F A csőkulccsal ( 4) ellátott kerékkulccsal
( 1 ) húzza meg a kerékőrcsavart ütközésig
(amennyiben gépjárműve rendelkezik
ilyennel).
F
a többi csavart is húzza meg ütközésig a
kerékkulccsal ( 1).
F
t
e
gye vissza a csavarokra a
csavarkupakokat (alumínium keréktárcsák
esetén).
F
a szerszámokat helyezze vissza a
szerszámos dobozba.
F
E
ngedje le teljesen a gépjárművet.
F
H
ajtsa össze az emelőt ( 2) és távolítsa el.
Gyakorlati tudnivalók
Page 155 of 305

153
C3_hu_Chap11_info-pratiques_ed01-2014

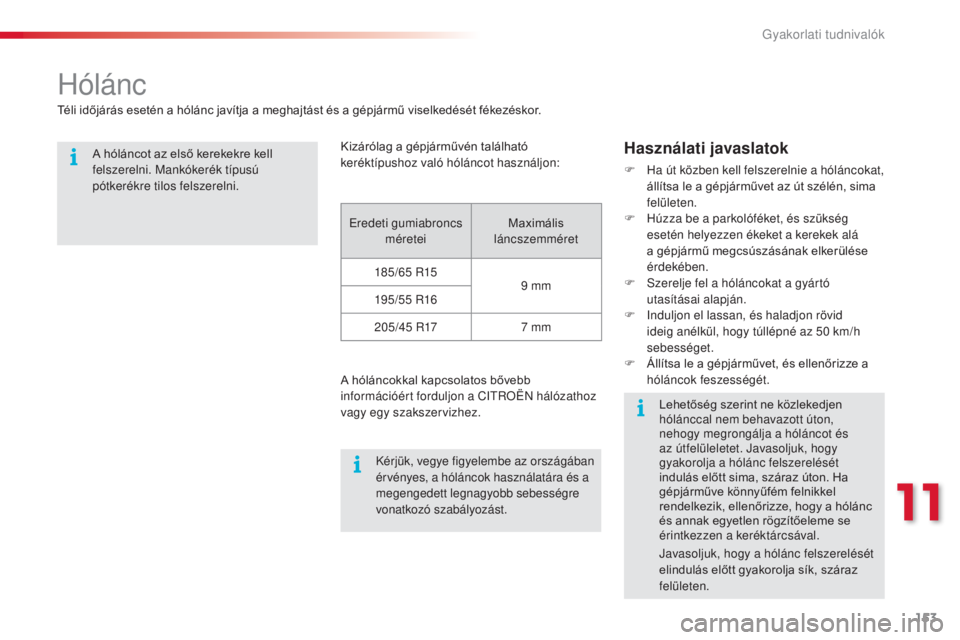

Hólánc
Téli időjárás esetén a hólánc javítja a meghajtást és a gépjármű viselkedését fékezéskor.
A hóláncot az első kerekekre kell
felszerelni.
m
a
nkókerék típusú
pótkerékre tilos felszerelni.
Kérjük, vegye figyelembe az országában
érvényes, a hóláncok használatára és a
megengedett legnagyobb sebességre
vonatkozó szabályozást.Lehetőség szerint ne közlekedjen
hólánccal nem behavazott úton,
nehogy megrongálja a hóláncot és
az útfelüleletet. Javasoljuk, hogy
gyakorolja a hólánc felszerelését
indulás előtt sima, száraz úton. Ha
gépjárműve könnyűfém felnikkel
rendelkezik, ellenőrizze, hogy a hólánc
és annak egyetlen rögzítőeleme se
érintkezzen a keréktárcsával.
Kizárólag a gépjárművén található
keréktípushoz való hóláncot használjon:
ere
deti gumiabroncs méretei Maximális
láncszemméret
185/65
R159
mm
195/55
R16
2 0 5 /4 5
R177
mm
A hóláncokkal kapcsolatos bővebb
információért forduljon a C
i
t
R
OËN hálózathoz
vagy egy szakszervizhez.
Használati javaslatok
F Ha út közben kell felszerelnie a hóláncokat, állítsa le a gépjárművet az út szélén, sima
felületen.
F
H
úzza be a parkolóféket, és szükség
esetén helyezzen ékeket a kerekek alá
a gépjármű megcsúszásának elkerülése
érdekében.
F
s
z
erelje fel a hóláncokat a gyártó
utasításai alapján.
F
i
n
duljon el lassan, és haladjon rövid
ideig anélkül, hogy túllépné az 50
km/h
sebességet.
F
Á
llítsa le a gépjárművet, és ellenőrizze a
hóláncok feszességét.
Javasoljuk, hogy a hólánc felszerelését
elindulás előtt gyakorolja sík, száraz
felületen.
11
Gyakorlati tudnivalók
Page 156 of 305

154
C3_hu_Chap11_info-pratiques_ed01-2014

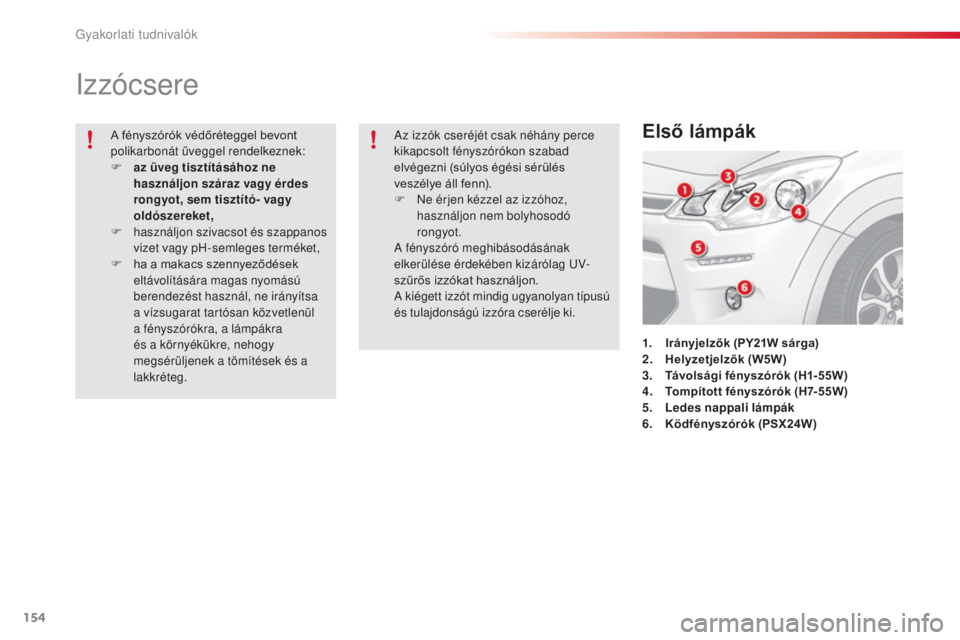

izzócsere
1. Irányjelzők (PY21W sárga)
2. H
elyzetjelzők (W5W)
3.
T
ávolsági fényszórók (H1-55W)
4.
T
ompított fényszórók (H7-55W)
5.
L
edes nappali lámpák
6.
K
ödfényszórók (PSX24W)
Első lámpákA fényszórók védőréteggel bevont
polikarbonát üveggel rendelkeznek:
F
a
z üveg tisztításához ne
használjon száraz vagy érdes
rongyot, sem tisztító- vagy
oldószereket,
F
ha
sználjon szivacsot és szappanos
vizet vagy pH-semleges terméket,
F
h
a a makacs szennyeződések
eltávolítására magas nyomású
berendezést használ, ne irányítsa
a vízsugarat tartósan közvetlenül
a fényszórókra, a lámpákra
és a környékükre, nehogy
megsérüljenek a tömítések és a
lakkréteg.az i zzók cseréjét csak néhány perce
kikapcsolt fényszórókon szabad
elvégezni (súlyos égési sérülés
veszélye áll fenn).
F
N
e érjen kézzel az izzóhoz,
használjon nem bolyhosodó
rongyot.
a f
ényszóró meghibásodásának
elkerülése érdekében kizárólag
u
V
-
szűrős izzókat használjon.
a
kiégett izzót mindig ugyanolyan típusú
és tulajdonságú izzóra cserélje ki.
Gyakorlati tudnivalók
Page 157 of 305

155
C3_hu_Chap11_info-pratiques_ed01-2014

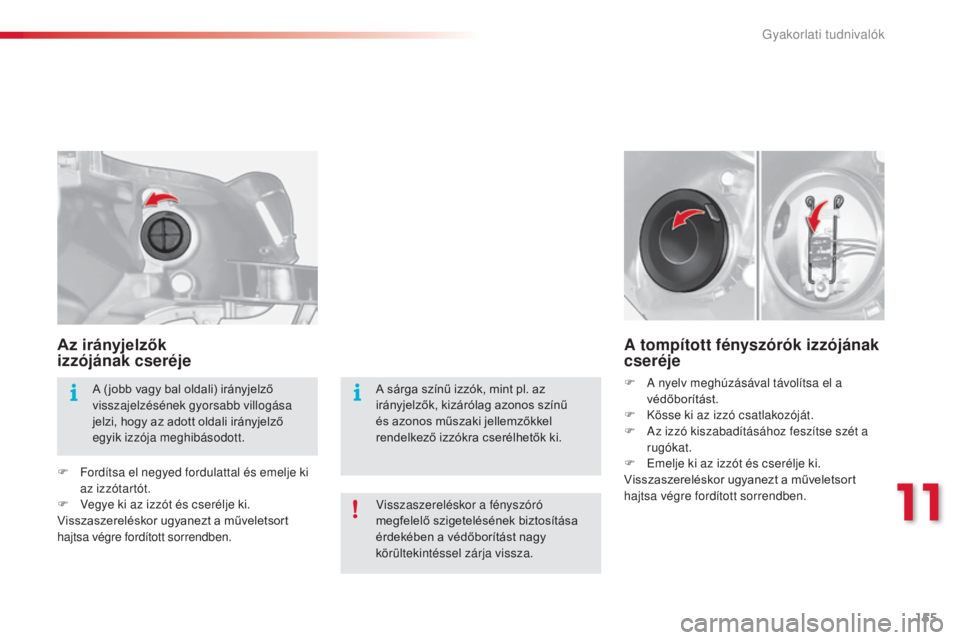

Az irányjelzők
izzójának cseréje
F Fordítsa el negyed fordulattal és emelje ki
az izzótartót.
F
V
egye ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
A tompított fényszórók izzójának
cseréje
F a nyelv meghúzásával távolítsa el a
v édőborítást.
F
K
össe ki az izzó csatlakozóját.
F
a
z i
zzó kiszabadításához feszítse szét a
rugókat.
F
e
m
elje ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
A ( jobb vagy bal oldali) irányjelző
visszajelzésének gyorsabb villogása
jelzi, hogy az adott oldali irányjelző
egyik izzója meghibásodott.
Visszaszereléskor a fényszóró
megfelelő szigetelésének biztosítása
érdekében a védőborítást nagy
körültekintéssel zárja vissza. A sárga színű izzók, mint pl. az
irányjelzők, kizárólag azonos színű
és azonos műszaki jellemzőkkel
rendelkező izzókra cserélhetők ki.
11
Gyakorlati tudnivalók
Page 158 of 305

156
C3_hu_Chap11_info-pratiques_ed01-2014

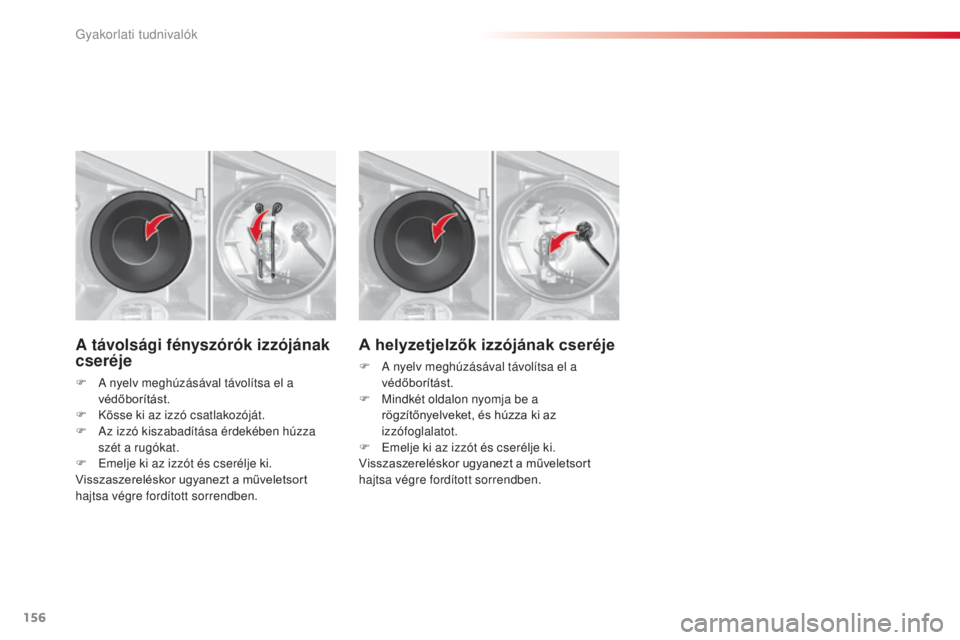

A távolsági fényszórók izzójának
cseréje
F a nyelv meghúzásával távolítsa el a
v édőborítást.
F
K
össe ki az izzó csatlakozóját.
F
a
z i
zzó kiszabadítása érdekében húzza
szét a rugókat.
F
e
m
elje ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
A helyzetjelzők izzójának cseréje
F a nyelv meghúzásával távolítsa el a
v édőborítást.
F
m
i
ndkét oldalon nyomja be a
rögzítőnyelveket, és húzza ki az
izzófoglalatot.
F
e
m
elje ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
Gyakorlati tudnivalók
Page 159 of 305

157
C3_hu_Chap11_info-pratiques_ed01-2014

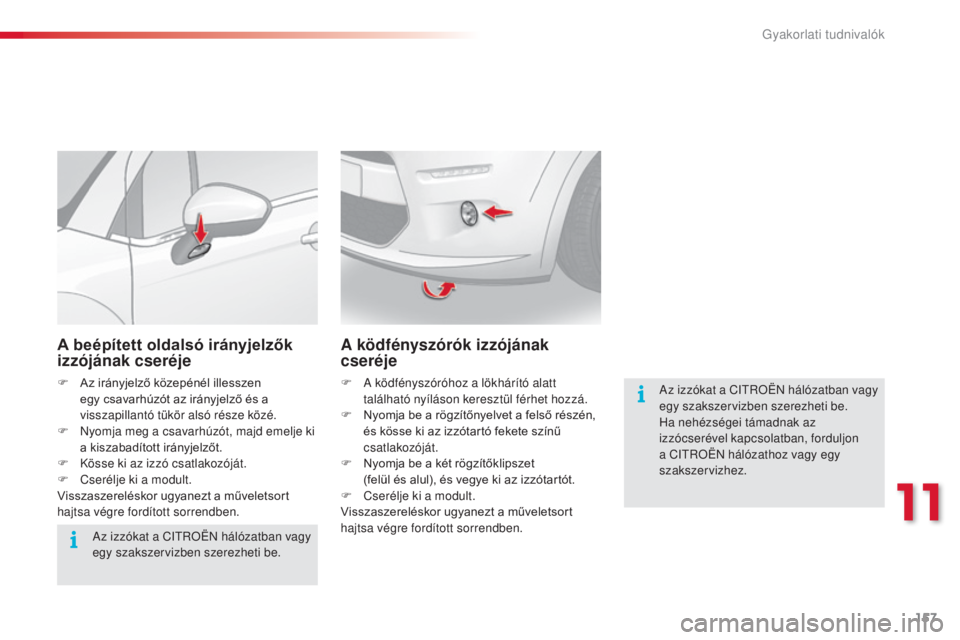

A beépített oldalsó irányjelzők
izzójának cseréje
F Az irányjelző közepénél illesszen
egy csavarhúzót az irányjelző és a
visszapillantó tükör alsó része közé.
F
N
yomja meg a csavarhúzót, majd emelje ki
a kiszabadított irányjelzőt.
F
K
össe ki az izzó csatlakozóját.
F
C
serélje ki a modult.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
az i
zzókat a C
i
t
R
OËN hálózatban vagy
egy szakszervizben szerezheti be.
A ködfényszórók izzójának
cseréje
F a ködfényszóróhoz a lökhárító alatt
t alálható nyíláson keresztül férhet hozzá.
F
N
yomja be a rögzítőnyelvet a felső részén,
és kösse ki az izzótartó fekete színű
csatlakozóját.
F
N
yomja be a két rögzítőklipszet
(felül és alul), és vegye ki az izzótartót.
F
C
serélje ki a modult.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.az i zzókat a Ci tR OËN hálózatban vagy
egy szakszervizben szerezheti be.
Ha nehézségei támadnak az
izzócserével kapcsolatban, forduljon
a C
i
t
R
OËN hálózathoz vagy egy
szakszervizhez.
11
Gyakorlati tudnivalók
Page 160 of 305

158
C3_hu_Chap11_info-pratiques_ed01-2014

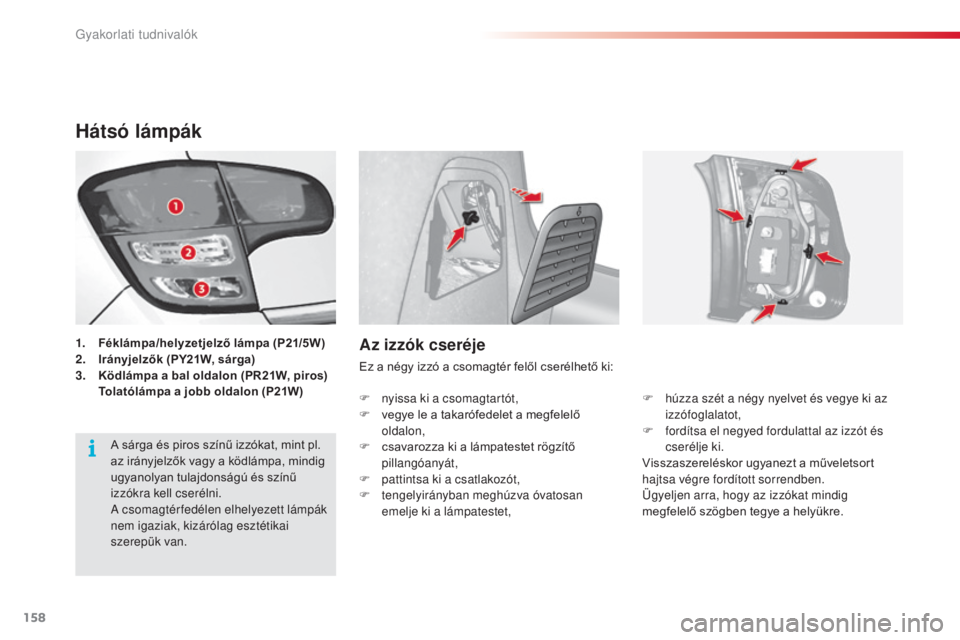

Hátsó lámpák
1. Féklámpa/helyzetjelző lámpa (P21/5W)
2. I
rányjelzők (PY21W, sárga)
3.
K
ödlámpa a bal oldalon (PR21W, piros)
T
olatólámpa a jobb oldalon (P21W)Az izzók cseréje
Ez a négy izzó a csomagtér felől cserélhető ki: F
h
úzza szét a négy nyelvet és vegye ki az
izzófoglalatot,
F
f
ordítsa el negyed fordulattal az izzót és
cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
Ügyeljen arra, hogy az izzókat mindig
megfelelő szögben tegye a helyükre.
F
n
yissa ki a csomagtartót,
F
v
egye le a takarófedelet a megfelelő
oldalon,
F
c
savarozza ki a lámpatestet rögzítő
pillangóanyát,
F
p
attintsa ki a csatlakozót,
F
t
engelyirányban meghúzva óvatosan
emelje ki a lámpatestet,
A sárga és piros színű izzókat, mint pl.
az irányjelzők vagy a ködlámpa, mindig
ugyanolyan tulajdonságú és színű
izzókra kell cserélni.
a
csomagtér fedélen elhelyezett lámpák
nem igaziak, kizárólag esztétikai
szerepük van.
