Page 11 of 308
9

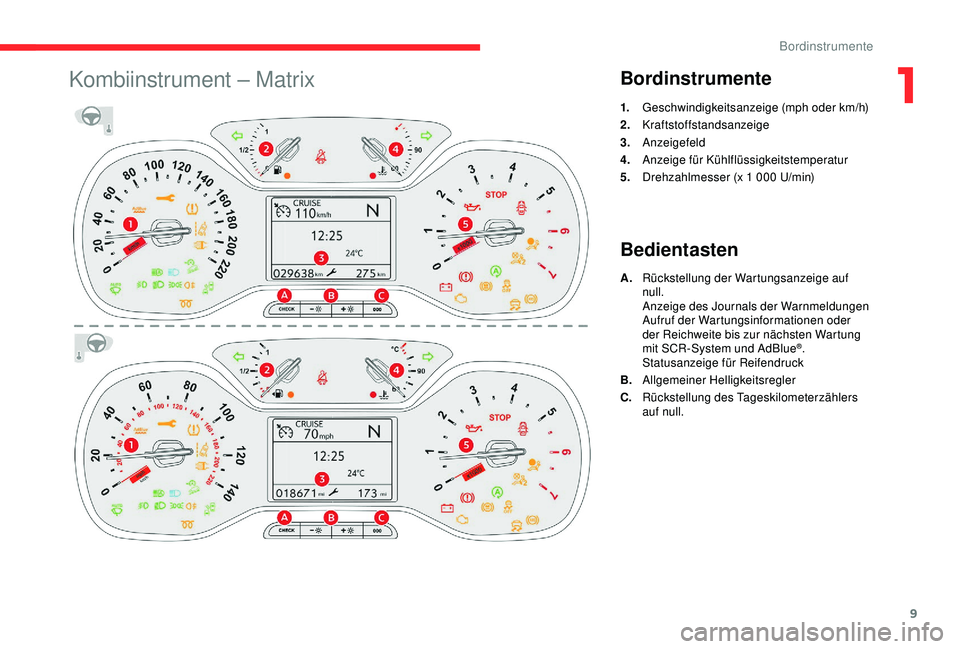

Kombiinstrument – MatrixBordinstrumente
1.Geschwindigkeitsanzeige (mph oder km/h)
2. Kraftstoffstandsanzeige
3. Anzeigefeld
4. Anzeige für Kühlflüssigkeitstemperatur
5. Drehzahlmesser (x 1
000 U/min)
Bedientasten
A.Rückstellung der Wartungsanzeige auf
null.
Anzeige des Journals der Warnmeldungen
Aufruf der Wartungsinformationen oder
der Reichweite bis zur nächsten Wartung
mit SCR-System und AdBlue
®.
Statusanzeige für Reifendruck
B. Allgemeiner Helligkeitsregler
C. Rückstellung des Tageskilometerzählers
auf null.
1
Bordinstrumente
Page 12 of 308
10
Kontrollleuchten
Optische Anzeigen informieren den Fahrer
darüber, dass ein System in Betrieb ist,
abgeschaltet ist (Kontrollleuchten Ein/Aus) oder
eine Störung (Warnleuchte) aufweist.
Beim Einschalten der Zündung
Bestimmte Warnleuchten leuchten beim
Einschalten der Zündung für die Dauer einiger
Sekunden auf.
Sobald der Motor gestartet ist, müssen diese
erlöschen.
Erlöschen sie nicht, lesen Sie, bevor Sie
losfahren, die Beschreibung der betreffenden
Warnleuchte durch.

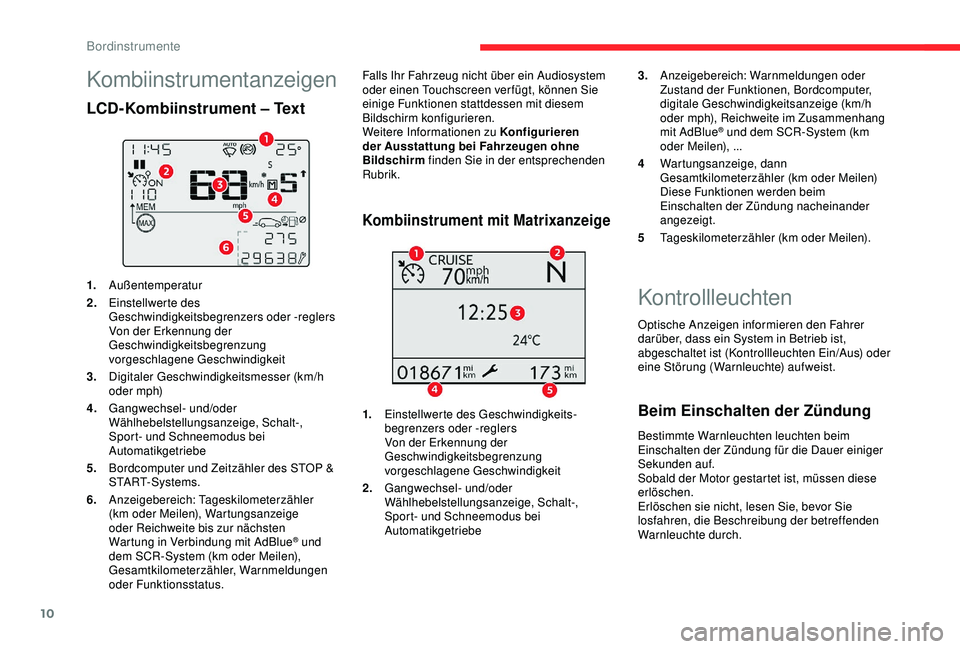

LCD-Kombiinstrument – Text
Kombiinstrumentanzeigen
1.Außentemperatur
2. Einstellwerte des
Geschwindigkeitsbegrenzers oder -reglers
Von der Erkennung der
Geschwindigkeitsbegrenzung
vorgeschlagene Geschwindigkeit
3. Digitaler Geschwindigkeitsmesser (km/h
oder mph)
4. Gangwechsel- und/oder
Wählhebelstellungsanzeige, Schalt-,
Sport- und Schneemodus bei
Automatikgetriebe
5. Bordcomputer und Zeitzähler des STOP &
START-Systems.
6. Anzeigebereich: Tageskilometerzähler
(km oder Meilen), Wartungsanzeige
oder Reichweite bis zur nächsten
Wartung in Verbindung mit AdBlue
® und
dem SCR-System (km oder Meilen),
Gesamtkilometerzähler, Warnmeldungen
oder Funktionsstatus. Falls Ihr Fahrzeug nicht über ein Audiosystem
oder einen Touchscreen verfügt, können Sie
einige Funktionen stattdessen mit diesem
Bildschirm konfigurieren.
Weitere Informationen zu Konfigurieren
der Ausstattung bei Fahrzeugen ohne
Bildschirm
finden Sie in der entsprechenden
Rubrik.
Kombiinstrument mit Matrixanzeige
1. Einstellwerte des Geschwindigkeits-b
egrenzers oder -reglers
Von der Erkennung der
Geschwindigkeitsbegrenzung
vorgeschlagene Geschwindigkeit
2. Gangwechsel- und/oder
Wählhebelstellungsanzeige, Schalt-,
Sport- und Schneemodus bei
Automatikgetriebe 3.
Anzeigebereich: Warnmeldungen oder
Zustand der Funktionen, Bordcomputer,
digitale Geschwindigkeitsanzeige (km/h
oder mph), Reichweite im Zusammenhang
mit AdBlue
® und dem SCR-System (km
oder Meilen), ...
4 Wartungsanzeige, dann
Gesamtkilometerzähler (km oder Meilen)
Diese Funktionen werden beim
Einschalten der Zündung nacheinander
angezeigt.
5 Tageskilometerzähler (km oder Meilen).
Bordinstrumente
Page 13 of 308
11

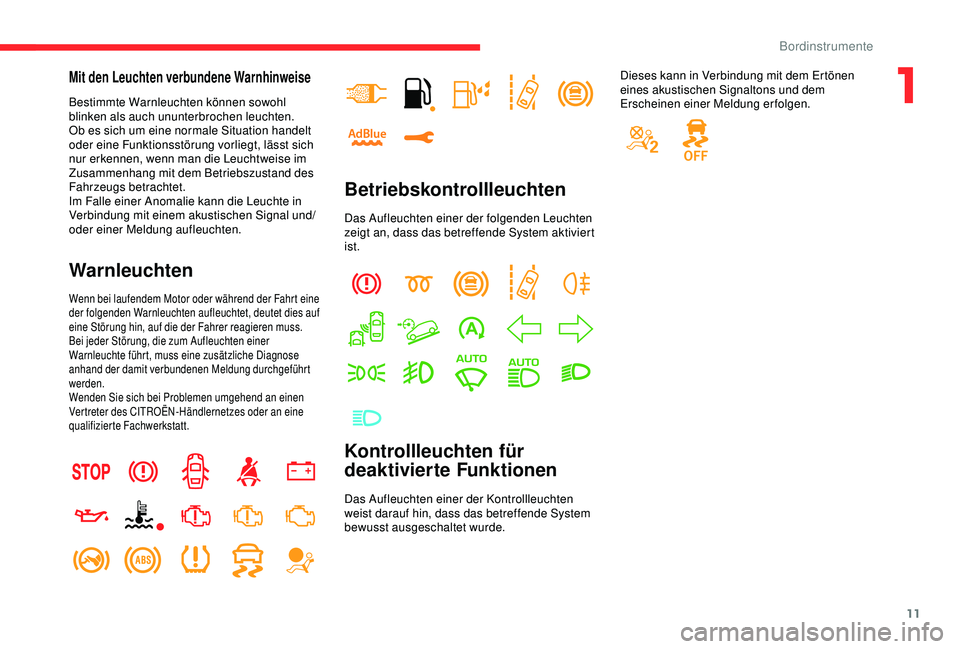

Mit den Leuchten verbundene Warnhinweise
Bestimmte Warnleuchten können sowohl
blinken als auch ununterbrochen leuchten.
Ob es sich um eine normale Situation handelt
oder eine Funktionsstörung vorliegt, lässt sich
nur erkennen, wenn man die Leuchtweise im
Zusammenhang mit dem Betriebszustand des
Fahrzeugs betrachtet.
Im Falle einer Anomalie kann die Leuchte in
Verbindung mit einem akustischen Signal und/
oder einer Meldung aufleuchten.
Warnleuchten
Wenn bei laufendem Motor oder während der Fahrt eine
der folgenden Warnleuchten aufleuchtet, deutet dies auf
eine Störung hin, auf die der Fahrer reagieren muss.
Bei jeder Störung, die zum Aufleuchten einer
Warnleuchte führt, muss eine zusätzliche Diagnose
anhand der damit verbundenen Meldung durchgeführt
werden.
Wenden Sie sich bei Problemen umgehend an einen
Vertreter des CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Betriebskontrollleuchten
Das Aufleuchten einer der folgenden Leuchten
zeigt an, dass das betreffende System aktiviert
ist.
Kontrollleuchten für
deaktivierte Funktionen
Das Aufleuchten einer der Kontrollleuchten
weist darauf hin, dass das betreffende System
bewusst ausgeschaltet wurde.Dieses kann in Verbindung mit dem Ertönen
eines akustischen Signaltons und dem
Erscheinen einer Meldung erfolgen.
1
Bordinstrumente
Page 14 of 308
12

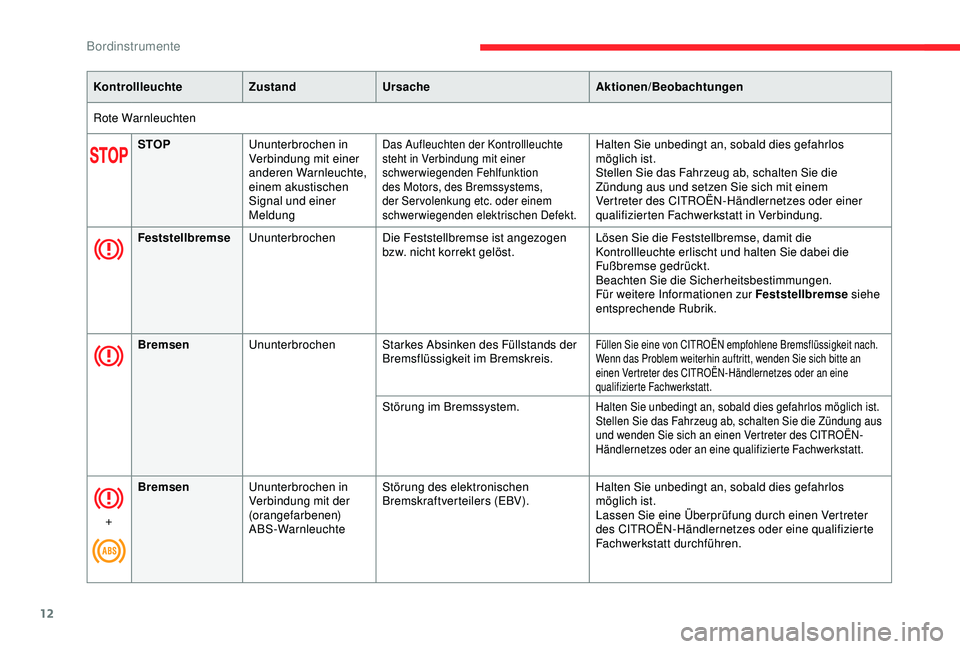

KontrollleuchteZustandUrsache Aktionen/Beobachtungen
Rote Warnleuchten STOP Ununterbrochen in
Verbindung mit einer
anderen Warnleuchte,
einem akustischen
Signal und einer
Meldung
Das Aufleuchten der Kontrollleuchte
steht in Verbindung mit einer
schwerwiegenden Fehlfunktion
des Motors, des Bremssystems,
der Servolenkung etc. oder einem
schwerwiegenden elektrischen Defekt.Halten Sie unbedingt an, sobald dies gefahrlos
möglich ist.
Stellen Sie das Fahrzeug ab, schalten Sie die
Zündung aus und setzen Sie sich mit einem
Vertreter des CITROËN-Händlernetzes oder einer
qualifizierten Fachwerkstatt in Verbindung.
Feststellbremse Ununterbrochen Die Feststellbremse ist angezogen
bzw. nicht korrekt gelöst. Lösen Sie die Feststellbremse, damit die
Kontrollleuchte erlischt und halten Sie dabei die
Fußbremse gedrückt.
Beachten Sie die Sicherheitsbestimmungen.
Für weitere Informationen zur Feststellbremse
siehe
entsprechende Rubrik.
Bremsen Ununterbrochen Starkes Absinken des Füllstands der
Bremsflüssigkeit im Bremskreis.
Füllen Sie eine von CITROËN empfohlene Bremsflüssigkeit nach.
Wenn das Problem weiterhin auftritt, wenden Sie sich bitte an
einen Vertreter des CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Störung im Bremssystem.Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.
Stellen Sie das Fahrzeug ab, schalten Sie die Zündung aus
und wenden Sie sich an einen Vertreter des CITROËN-
Händlernetzes oder an eine qualifizierte Fachwerkstatt.
+Bremsen
Ununterbrochen in
Verbindung mit der
(orangefarbenen)
ABS-Warnleuchte Störung des elektronischen
Bremskraftverteilers (EBV).
Halten Sie unbedingt an, sobald dies gefahrlos
möglich ist.
Lassen Sie eine Überprüfung durch einen Vertreter
des CITROËN-Händlernetzes oder eine qualifizierte
Fachwerkstatt durchführen.
Bordinstrumente
Page 15 of 308
13

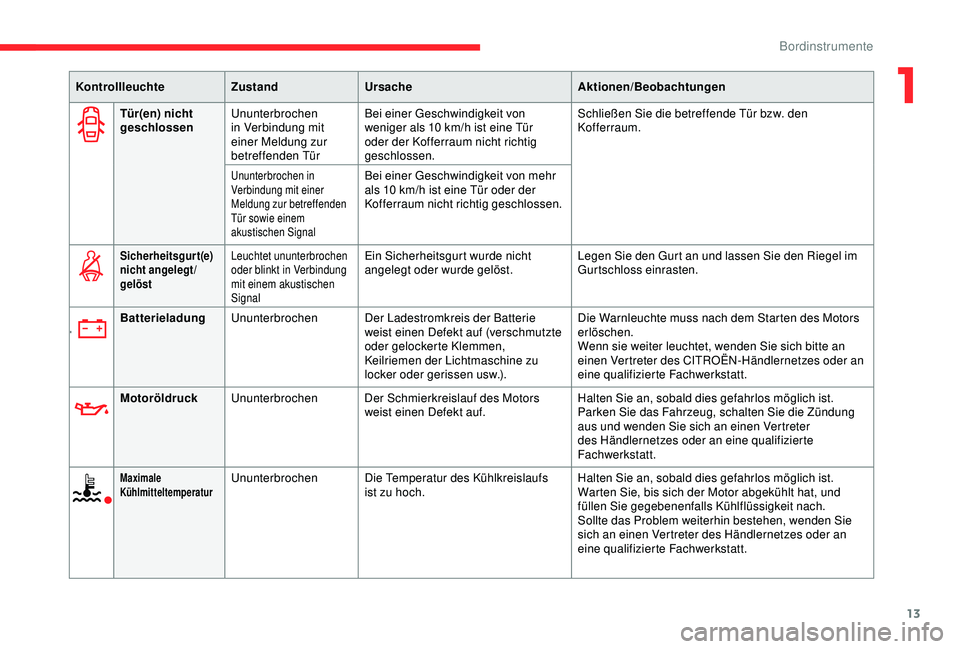

Tür(en) nicht
geschlossenUnunterbrochen
in Verbindung mit
einer Meldung zur
betreffenden Tür Bei einer Geschwindigkeit von
weniger als 10
km/h ist eine Tür
oder der Kofferraum nicht richtig
geschlossen. Schließen Sie die betreffende Tür bzw. den
Kofferraum.
Ununterbrochen in
Verbindung mit einer
Meldung zur betreffenden
Tür sowie einem
akustischen SignalBei einer Geschwindigkeit von mehr
als 10
km/h ist eine Tür oder der
Kofferraum nicht richtig geschlossen.
Sicherheitsgurt(e)
nicht angelegt/
gelöstLeuchtet ununterbrochen
oder blinkt in Verbindung
mit einem akustischen
SignalEin Sicherheitsgurt wurde nicht
angelegt oder wurde gelöst. Legen Sie den Gurt an und lassen Sie den Riegel im
Gurtschloss einrasten.
.Batterieladung
Ununterbrochen Der Ladestromkreis der Batterie
weist einen Defekt auf (verschmutzte
oder gelockerte Klemmen,
Keilriemen der Lichtmaschine zu
locker oder gerissen usw.). Die Warnleuchte muss nach dem Starten des Motors
erlöschen.
Wenn sie weiter leuchtet, wenden Sie sich bitte an
einen Vertreter des CITROËN-Händlernetzes oder an
eine qualifizierte Fachwerkstatt.
Motoröldruck Ununterbrochen Der Schmierkreislauf des Motors
weist einen Defekt auf. Halten Sie an, sobald dies gefahrlos möglich ist.
Parken Sie das Fahrzeug, schalten Sie die Zündung
aus und wenden Sie sich an einen Vertreter
des Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Maximale
KühlmitteltemperaturUnunterbrochen
Die Temperatur des Kühlkreislaufs
ist zu hoch. Halten Sie an, sobald dies gefahrlos möglich ist.
Warten Sie, bis sich der Motor abgekühlt hat, und
füllen Sie gegebenenfalls Kühlflüssigkeit nach.
Sollte das Problem weiterhin bestehen, wenden Sie
sich an einen Vertreter des Händlernetzes oder an
eine qualifizierte Fachwerkstatt.
Kontrollleuchte
ZustandUrsache Aktionen/Beobachtungen
1
Bordinstrumente
Page 16 of 308
14

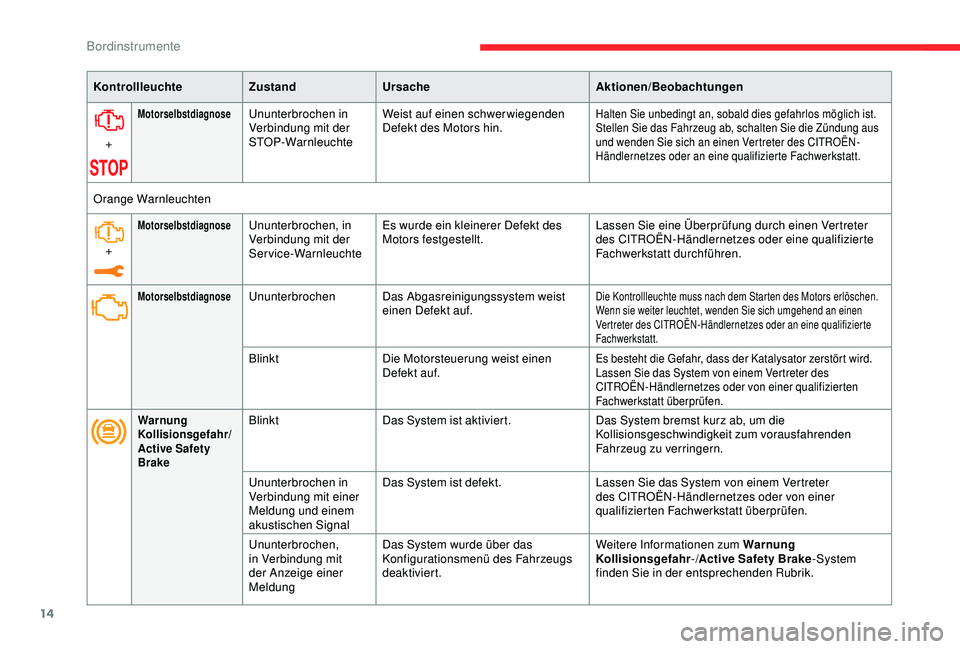

KontrollleuchteZustandUrsache Aktionen/Beobachtungen
+
MotorselbstdiagnoseUnunterbrochen in
Verbindung mit der
STOP-Warnleuchte Weist auf einen schwerwiegenden
Defekt des Motors hin.Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.
Stellen Sie das Fahrzeug ab, schalten Sie die Zündung aus
und wenden Sie sich an einen Vertreter des CITROËN-
Händlernetzes oder an eine qualifizierte Fachwerkstatt.
Orange Warnleuchten
+
MotorselbstdiagnoseUnunterbrochen, in
Verbindung mit der
Service-Warnleuchte Es wurde ein kleinerer Defekt des
Motors festgestellt.
Lassen Sie eine Überprüfung durch einen Vertreter
des CITROËN-Händlernetzes oder eine qualifizierte
Fachwerkstatt durchführen.
MotorselbstdiagnoseUnunterbrochen Das Abgasreinigungssystem weist
einen Defekt auf.Die Kontrollleuchte muss nach dem Starten des Motors erlöschen.
Wenn sie weiter leuchtet, wenden Sie sich umgehend an einen
Vertreter des CITROËN-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
BlinktDie Motorsteuerung weist einen
Defekt auf.Es besteht die Gefahr, dass der Katalysator zerstört wird.
Lassen Sie das System von einem Vertreter des
CITROËN-Händlernetzes oder von einer qualifizierten
Fachwerkstatt überprüfen.
Warnung
Kollisionsgefahr/
Active Safety
BrakeBlinktDas System ist aktiviert. Das System bremst kurz ab, um die
Kollisionsgeschwindigkeit zum vorausfahrenden
Fahrzeug zu verringern.
Ununterbrochen in
Verbindung mit einer
Meldung und einem
akustischen Signal Das System ist defekt.
Lassen Sie das System von einem Vertreter
des CITROËN-Händlernetzes oder von einer
qualifizierten Fachwerkstatt überprüfen.
Ununterbrochen,
in Verbindung mit
der Anzeige einer
Meldung Das System wurde über das
Konfigurationsmenü des Fahrzeugs
deaktiviert.
Weitere Informationen zum Warnung
Kollisionsgefahr
-/Active Safety Brake -System
finden Sie in der entsprechenden Rubrik.
Bordinstrumente
Page 17 of 308
15

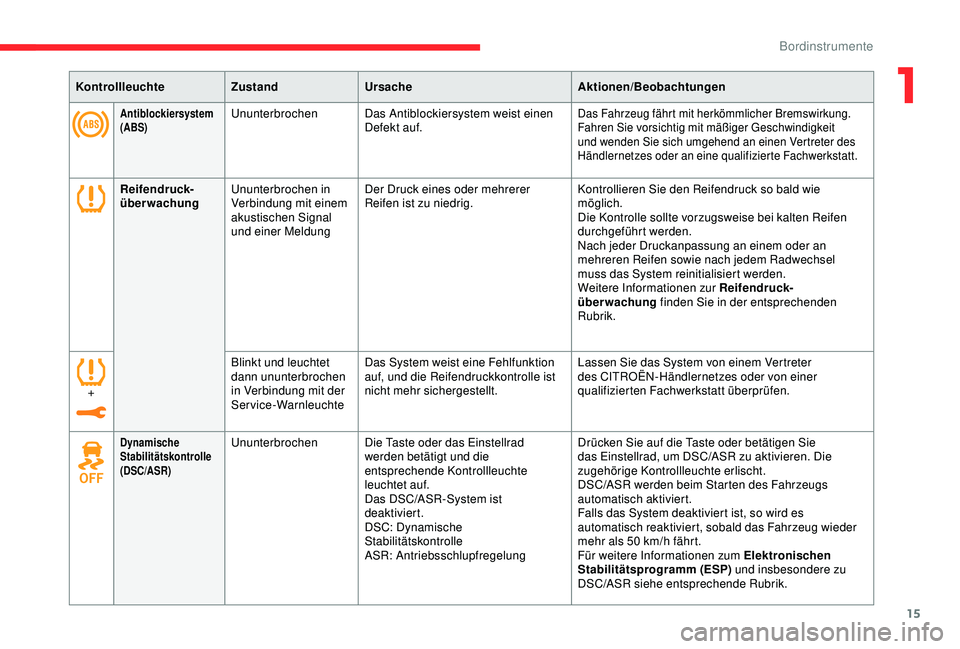

KontrollleuchteZustandUrsache Aktionen/Beobachtungen
Antiblockiersystem
(ABS)UnunterbrochenDas Antiblockiersystem weist einen
Defekt auf.Das Fahrzeug fährt mit herkömmlicher Bremswirkung.
Fahren Sie vorsichtig mit mäßiger Geschwindigkeit
und wenden Sie sich umgehend an einen Vertreter des
Händlernetzes oder an eine qualifizierte Fachwerkstatt.
Reifendruck-ü
berwachung Ununterbrochen in
Verbindung mit einem
akustischen Signal
und einer Meldung Der Druck eines oder mehrerer
Reifen ist zu niedrig.
Kontrollieren Sie den Reifendruck so bald wie
möglich.
Die Kontrolle sollte vorzugsweise bei kalten Reifen
durchgeführt werden.
Nach jeder Druckanpassung an einem oder an
mehreren Reifen sowie nach jedem Radwechsel
muss das System reinitialisiert werden.
Weitere Informationen zur Reifendruck
-ü
berwachung finden Sie in der entsprechenden
Rubrik.
+ Blinkt und leuchtet
dann ununterbrochen
in Verbindung mit der
Service-WarnleuchteDas System weist eine Fehlfunktion
auf, und die Reifendruckkontrolle ist
nicht mehr sichergestellt.
Lassen Sie das System von einem Vertreter
des CITROËN-Händlernetzes oder von einer
qualifizierten Fachwerkstatt überprüfen.
Dynamische
Stabilitätskontrolle
(DSC/ASR)Ununterbrochen
Die Taste oder das Einstellrad
werden betätigt und die
entsprechende Kontrollleuchte
leuchtet auf.
Das DSC/ASR-System ist
deaktiviert.
DSC: Dynamische
Stabilitätskontrolle
ASR: Antriebsschlupfregelung Drücken Sie auf die Taste oder betätigen Sie
das Einstellrad, um DSC/ASR zu aktivieren. Die
zugehörige Kontrollleuchte erlischt.
DSC/ASR werden beim Starten des Fahrzeugs
automatisch aktiviert.
Falls das System deaktiviert ist, so wird es
automatisch reaktiviert, sobald das Fahrzeug wieder
mehr als 50
km/h fährt.
Für weitere Informationen zum Elektronischen
Stabilitätsprogramm (ESP) und insbesondere zu
DSC/ASR siehe entsprechende Rubrik.
1
Bordinstrumente
Page 18 of 308
16

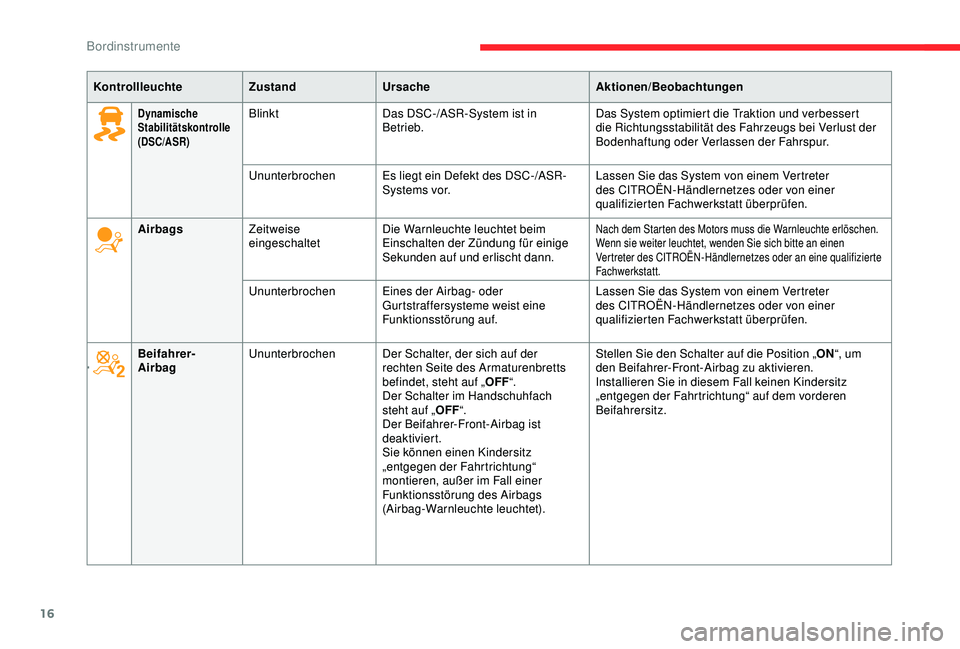

Dynamische
Stabilitätskontrolle
(DSC/ASR)BlinktDas DSC-/ASR-System ist in
Betrieb. Das System optimiert die Traktion und verbessert
die Richtungsstabilität des Fahrzeugs bei Verlust der
Bodenhaftung oder Verlassen der Fahrspur.
Ununterbrochen Es liegt ein Defekt des DSC-/ASR-
S y s t e m s vo r. Lassen Sie das System von einem Vertreter
des CITROËN-Händlernetzes oder von einer
qualifizierten Fachwerkstatt überprüfen.
Kontrollleuchte
ZustandUrsache Aktionen/Beobachtungen
Airbags Zeitweise
eingeschaltet Die Warnleuchte leuchtet beim
Einschalten der Zündung für einige
Sekunden auf und erlischt dann.
Nach dem Starten des Motors muss die Warnleuchte erlöschen.
Wenn sie weiter leuchtet, wenden Sie sich bitte an einen
Vertreter des CITROËN-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Ununterbrochen
Eines der Airbag- oder
Gurtstraffersysteme weist eine
Funktionsstörung auf. Lassen Sie das System von einem Vertreter
des CITROËN-Händlernetzes oder von einer
qualifizierten Fachwerkstatt überprüfen.
.Beifahrer-
Airbag
Ununterbrochen
Der Schalter, der sich auf der
rechten Seite des Armaturenbretts
befindet, steht auf „OFF“.
Der Schalter im Handschuhfach
steht auf „ OFF“.
Der Beifahrer-Front-Airbag ist
deaktiviert.
Sie können einen Kindersitz
„entgegen der Fahrtrichtung“
montieren, außer im Fall einer
Funktionsstörung des Airbags
(Airbag-Warnleuchte leuchtet). Stellen Sie den Schalter auf die Position „
ON“, um
den Beifahrer-Front-Airbag zu aktivieren.
Installieren Sie in diesem Fall keinen Kindersitz
„entgegen der Fahrtrichtung“ auf dem vorderen
Beifahrersitz.
Bordinstrumente
Page 19 of 308
17

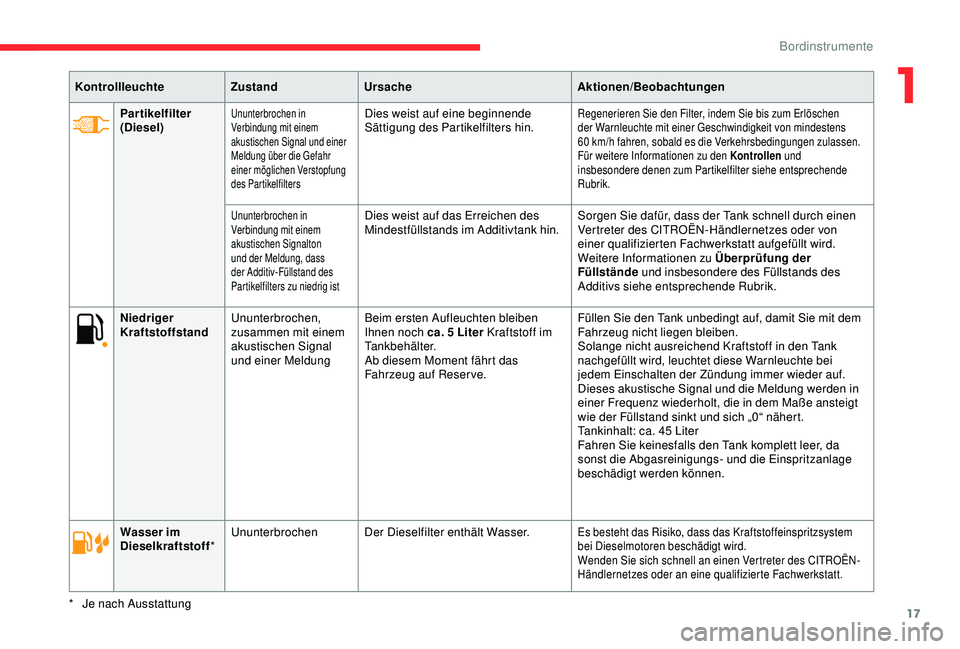

Niedriger
KraftstoffstandUnunterbrochen,
zusammen mit einem
akustischen Signal
und einer Meldung Beim ersten Aufleuchten bleiben
Ihnen noch ca. 5
Liter Kraftstoff im
Tankbehälter.
Ab diesem Moment fährt das
Fahrzeug auf Reserve. Füllen Sie den Tank unbedingt auf, damit Sie mit dem
Fahrzeug nicht liegen bleiben.
Solange nicht ausreichend Kraftstoff in den Tank
nachgefüllt wird, leuchtet diese Warnleuchte bei
jedem Einschalten der Zündung immer wieder auf.
Dieses akustische Signal und die Meldung werden in
einer Frequenz wiederholt, die in dem Maße ansteigt
wie der Füllstand sinkt und sich „0“ nähert.
Tankinhalt: ca. 45
Liter
Fahren Sie keinesfalls den Tank komplett leer, da
sonst die Abgasreinigungs- und die Einspritzanlage
beschädigt werden können.
Wasser im
Dieselkraftstoff *Ununterbrochen Der Dieselfilter enthält Wasser.
Es besteht das Risiko, dass das Kraftstoffeinspritzsystem
bei Dieselmotoren beschädigt wird.
Wenden Sie sich schnell an einen Vertreter des CITROËN-
Händlernetzes oder an eine qualifizierte Fachwerkstatt.
Kontrollleuchte
ZustandUrsache Aktionen/Beobachtungen
Partikelfilter
(Diesel)
Ununterbrochen in
Verbindung mit einem
akustischen Signal und einer
Meldung über die Gefahr
einer möglichen Verstopfung
des PartikelfiltersDies weist auf eine beginnende
Sättigung des Partikelfilters hin.Regenerieren Sie den Filter, indem Sie bis zum Erlöschen
der Warnleuchte mit einer Geschwindigkeit von mindestens
60
km/h fahren, sobald es die Verkehrsbedingungen zulassen.
Für weitere Informationen zu den Kontrollen und
insbesondere denen zum Partikelfilter siehe entsprechende
Rubrik.
Ununterbrochen in
Verbindung mit einem
akustischen Signalton
und der Meldung, dass
der Additiv-Füllstand des
Partikelfilters zu niedrig istDies weist auf das Erreichen des
Mindestfüllstands im Additivtank hin. Sorgen Sie dafür, dass der Tank schnell durch einen
Vertreter des CITROËN-Händlernetzes oder von
einer qualifizierten Fachwerkstatt aufgefüllt wird.
Weitere Informationen zu Überprüfung der
Füllstände
und insbesondere des Füllstands des
Additivs siehe entsprechende Rubrik.
*
J
e nach Ausstattung
1
Bordinstrumente
Page 20 of 308
18

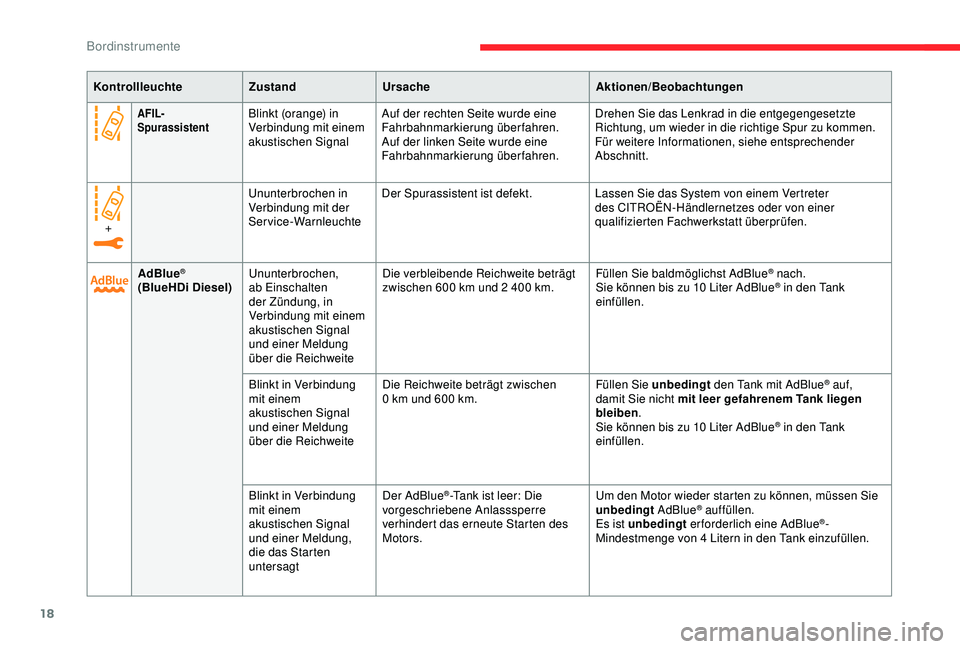

AFIL-
SpurassistentBlinkt (orange) in
Verbindung mit einem
akustischen SignalAuf der rechten Seite wurde eine
Fahrbahnmarkierung überfahren.
Auf der linken Seite wurde eine
Fahrbahnmarkierung überfahren. Drehen Sie das Lenkrad in die entgegengesetzte
Richtung, um wieder in die richtige Spur zu kommen.
Für weitere Informationen, siehe entsprechender
Abschnitt.
+ Ununterbrochen in
Verbindung mit der
Service-Warnleuchte
Der Spurassistent ist defekt.
Lassen Sie das System von einem Vertreter
des CITROËN-Händlernetzes oder von einer
qualifizierten Fachwerkstatt überprüfen.
Kontrollleuchte
ZustandUrsache Aktionen/Beobachtungen
AdBlue
®
(BlueHDi Diesel) Ununterbrochen,
ab Einschalten
der Zündung, in
Verbindung mit einem
akustischen Signal
und einer Meldung
über die Reichweite Die verbleibende Reichweite beträgt
zwischen 600
km und 2 400 km.Füllen Sie baldmöglichst AdBlue
® nach.
Sie können bis zu 10
Liter AdBlue® in den Tank
einfüllen.
Blinkt in Verbindung
mit einem
akustischen Signal
und einer Meldung
über die Reichweite Die Reichweite beträgt zwischen
0
km und 600
km. Füllen Sie unbedingt
den Tank mit AdBlue
® auf,
damit Sie nicht mit leer gefahrenem Tank liegen
bleiben .
Sie können bis zu 10
Liter AdBlue
® in den Tank
einfüllen.
Blinkt in Verbindung
mit einem
akustischen Signal
und einer Meldung,
die das Starten
untersagt Der AdBlue
®-Tank ist leer: Die
vorgeschriebene Anlasssperre
verhindert das erneute Starten des
Motors. Um den Motor wieder starten zu können, müssen Sie
unbedingt AdBlue® auffüllen.
Es ist unbedingt erforderlich eine AdBlue®-
Mindestmenge von 4
Litern in den Tank einzufüllen.
Bordinstrumente
