Page 21 of 308
19
+
+

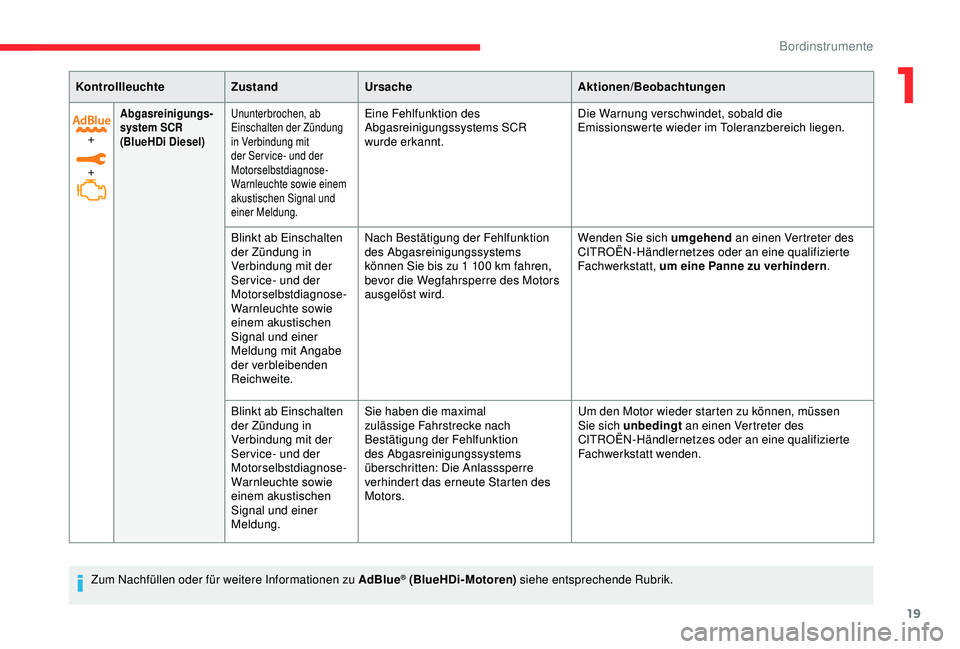

Abgasreinigungs-system SCR
(BlueHDi Diesel)Ununterbrochen, ab
Einschalten der Zündung
in Verbindung mit
der Ser vice- und der
Motorselbstdiagnose-
Warnleuchte sowie einem
akustischen Signal und
einer Meldung.Eine Fehlfunktion des
Abgasreinigungssystems SCR
wurde erkannt. Die Warnung verschwindet, sobald die
Emissionswerte wieder im Toleranzbereich liegen.
Blinkt ab Einschalten
der Zündung in
Verbindung mit der
Ser vice- und der
Motorselbstdiagnose-
Warnleuchte sowie
einem akustischen
Signal und einer
Meldung mit Angabe
der verbleibenden
Reichweite. Nach Bestätigung der Fehlfunktion
des Abgasreinigungssystems
können Sie bis zu 1
100 km fahren,
bevor die Wegfahrsperre des Motors
ausgelöst wird. Wenden Sie sich umgehend
an einen Vertreter des
CITROËN-Händlernetzes oder an eine qualifizierte
Fachwerkstatt, um eine Panne zu verhindern .
Blinkt ab Einschalten
der Zündung in
Verbindung mit der
Ser vice- und der
Motorselbstdiagnose-
Warnleuchte sowie
einem akustischen
Signal und einer
Meldung. Sie haben die maximal
zulässige Fahrstrecke nach
Bestätigung der Fehlfunktion
des Abgasreinigungssystems
überschritten: Die Anlasssperre
verhindert das erneute Starten des
Motors.
Um den Motor wieder starten zu können, müssen
Sie sich unbedingt
an einen Vertreter des
CITROËN-Händlernetzes oder an eine qualifizierte
Fachwerkstatt wenden.
Zum Nachfüllen oder für weitere Informationen zu AdBlue
® (BlueHDi-Motoren) siehe entsprechende Rubrik.
Kontrollleuchte
ZustandUrsache Aktionen/Beobachtungen
1
Bordinstrumente
Page 22 of 308
20

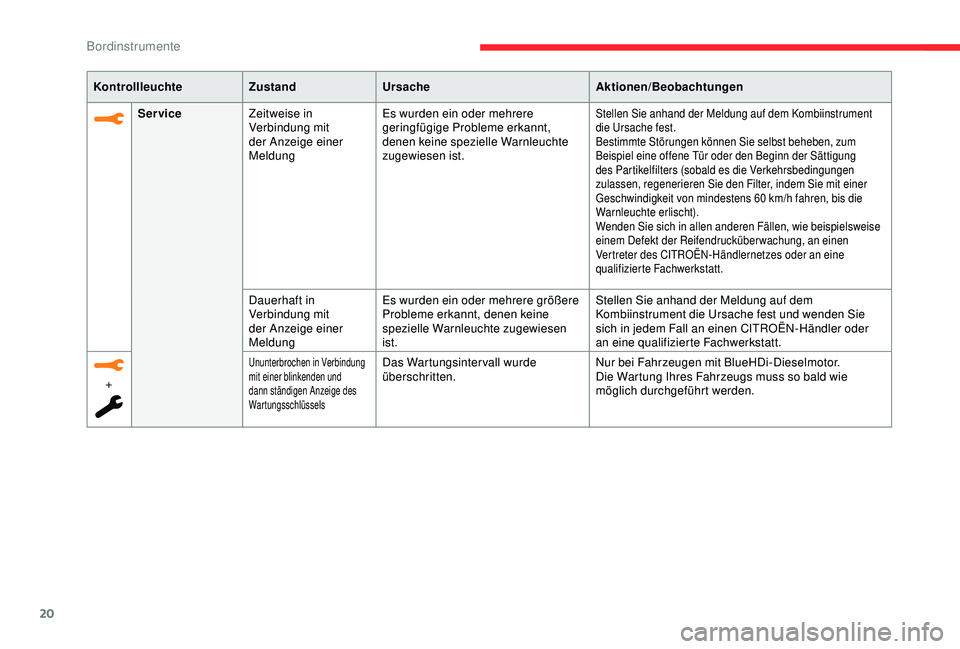

KontrollleuchteZustandUrsache Aktionen/Beobachtungen
Service Zeitweise in
Verbindung mit
der Anzeige einer
Meldung Es wurden ein oder mehrere
geringfügige Probleme erkannt,
denen keine spezielle Warnleuchte
zugewiesen ist.
Stellen Sie anhand der Meldung auf dem Kombiinstrument
die Ursache fest.
Bestimmte Störungen können Sie selbst beheben, zum
Beispiel eine offene Tür oder den Beginn der Sättigung
des Partikelfilters (sobald es die Verkehrsbedingungen
zulassen, regenerieren Sie den Filter, indem Sie mit einer
Geschwindigkeit von mindestens 60
km/h fahren, bis die
Warnleuchte erlischt).
Wenden Sie sich in allen anderen Fällen, wie beispielsweise
einem Defekt der Reifendrucküberwachung, an einen
Vertreter des CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Dauerhaft in
Verbindung mit
der Anzeige einer
Meldung Es wurden ein oder mehrere größere
Probleme erkannt, denen keine
spezielle Warnleuchte zugewiesen
ist. Stellen Sie anhand der Meldung auf dem
Kombiinstrument die Ursache fest und wenden Sie
sich in jedem Fall an einen CITROËN-Händler oder
an eine qualifizierte Fachwerkstatt.
+
Ununterbrochen in Verbindung
mit einer blinkenden und
dann ständigen Anzeige des
WartungsschlüsselsDas Wartungsintervall wurde
überschritten. Nur bei Fahrzeugen mit BlueHDi-Dieselmotor.
Die Wartung Ihres Fahrzeugs muss so bald wie
möglich durchgeführt werden.
Bordinstrumente
Page 23 of 308
21

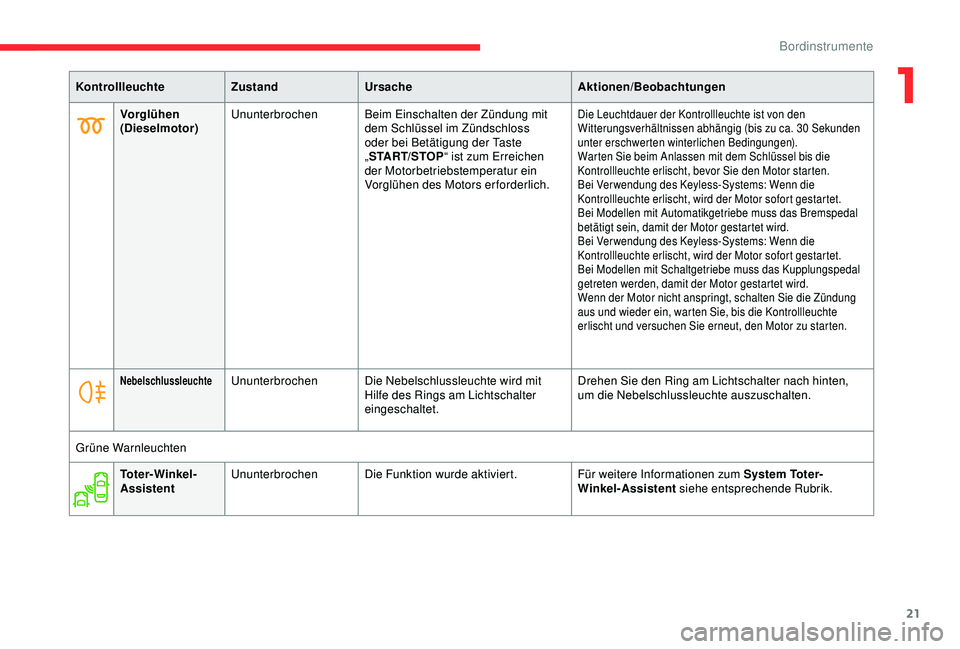

KontrollleuchteZustandUrsache Aktionen/Beobachtungen
Vorglühen
(Dieselmotor) Ununterbrochen
Beim Einschalten der Zündung mit
dem Schlüssel im Zündschloss
oder bei Betätigung der Taste
„START/STOP “ ist zum Erreichen
der Motorbetriebstemperatur ein
Vorglühen des Motors erforderlich.
Die Leuchtdauer der Kontrollleuchte ist von den
Witterungsverhältnissen abhängig (bis zu ca. 30 Sekunden
unter erschwerten winterlichen Bedingungen).
Warten Sie beim Anlassen mit dem Schlüssel bis die
Kontrollleuchte erlischt, bevor Sie den Motor starten.
Bei Verwendung des Keyless-Systems: Wenn die
Kontrollleuchte erlischt, wird der Motor sofort gestartet.
Bei Modellen mit Automatikgetriebe muss das Bremspedal
betätigt sein, damit der Motor gestartet wird.
Bei Verwendung des Keyless-Systems: Wenn die
Kontrollleuchte erlischt, wird der Motor sofort gestartet.
Bei Modellen mit Schaltgetriebe muss das Kupplungspedal
getreten werden, damit der Motor gestartet wird.
Wenn der Motor nicht anspringt, schalten Sie die Zündung
aus und wieder ein, warten Sie, bis die Kontrollleuchte
erlischt und versuchen Sie erneut, den Motor zu starten.
NebelschlussleuchteUnunterbrochen Die Nebelschlussleuchte wird mit
Hilfe des Rings am Lichtschalter
eingeschaltet. Drehen Sie den Ring am Lichtschalter nach hinten,
um die Nebelschlussleuchte auszuschalten.
Grüne Warnleuchten Toter-Winkel-
Assistent Ununterbrochen
Die Funktion wurde aktiviert. Für weitere Informationen zum System Toter-
Winkel-Assistent siehe entsprechende Rubrik.
1
Bordinstrumente
Page 24 of 308
22

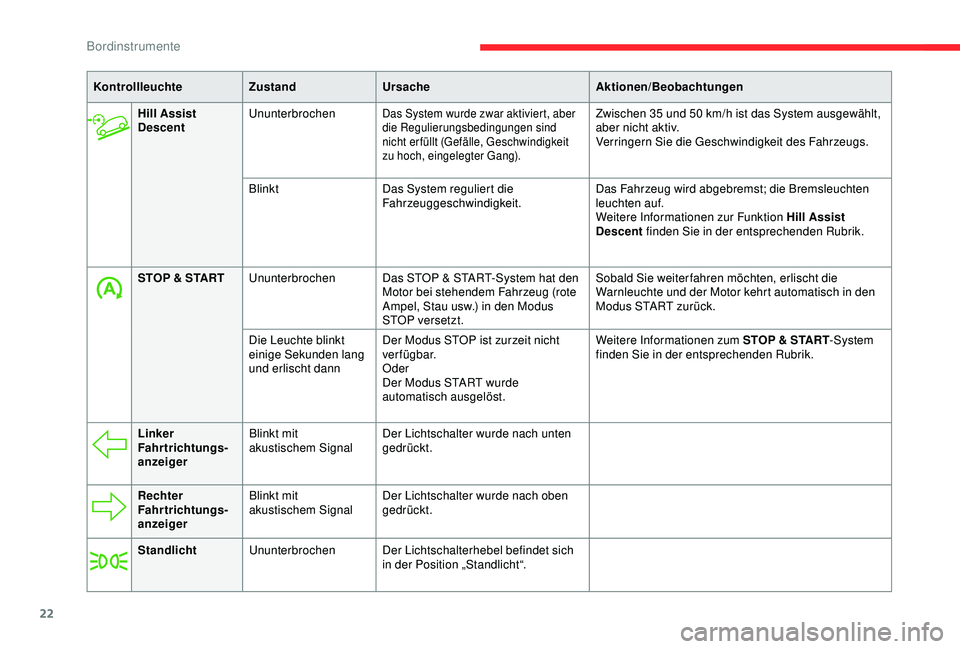

Hill Assist
DescentUnunterbrochenDas System wurde zwar aktiviert, aber
die Regulierungsbedingungen sind
nicht erfüllt (Gefälle, Geschwindigkeit
zu hoch, eingelegter Gang).Zwischen 35 und 50 km/h ist das System ausgewählt,
a ber nicht aktiv.
Verringern Sie die Geschwindigkeit des Fahrzeugs.
Blinkt Das System reguliert die
Fahrzeuggeschwindigkeit. Das Fahrzeug wird abgebremst; die Bremsleuchten
leuchten auf.
Weitere Informationen zur Funktion Hill Assist
Descent
finden Sie in der entsprechenden Rubrik.
STOP & START Ununterbrochen Das STOP & START-System hat den
Motor bei stehendem Fahrzeug (rote
Ampel, Stau usw.) in den Modus
STOP versetzt. Sobald Sie weiter fahren möchten, erlischt die
Warnleuchte und der Motor kehrt automatisch in den
Modus START zurück.
Die Leuchte blinkt
einige Sekunden lang
und erlischt dann Der Modus STOP ist zurzeit nicht
verfügbar.
Oder
Der Modus START wurde
automatisch ausgelöst. Weitere Informationen zum STOP & START
-System
finden Sie in der entsprechenden Rubrik.
Kontrollleuchte
ZustandUrsache Aktionen/Beobachtungen
Linker
Fahrtrichtungs
-
an
zeiger Blinkt mit
akustischem Signal
Der Lichtschalter wurde nach unten
gedrückt.
Rechter
Fahrtrichtungs
-
an
zeiger Blinkt mit
akustischem Signal
Der Lichtschalter wurde nach oben
gedrückt.
Standlicht Ununterbrochen Der Lichtschalterhebel befindet sich
in der Position „Standlicht“.
Bordinstrumente
Page 25 of 308
23
FernlichtUnunterbrochen Sie haben den Lichtschalter zu sich
heran gezogen. Ziehen Sie den Lichtschalter erneut zu sich heran,
um wieder auf das Abblendlicht umzuschalten.

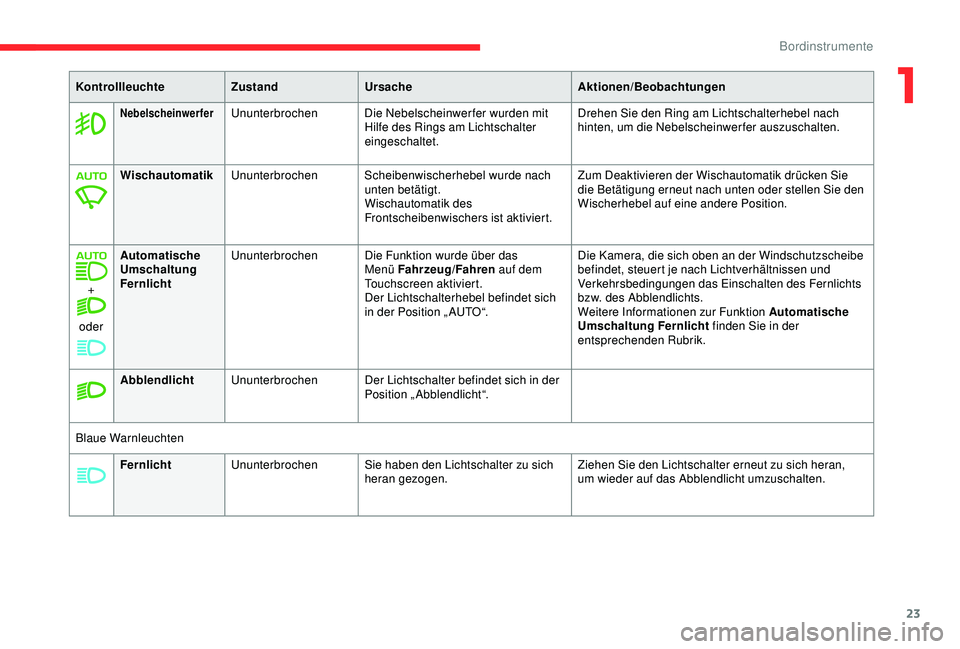

Kontrollleuchte
ZustandUrsache Aktionen/Beobachtungen
NebelscheinwerferUnunterbrochen Die Nebelscheinwerfer wurden mit
Hilfe des Rings am Lichtschalter
eingeschaltet. Drehen Sie den Ring am Lichtschalterhebel nach
hinten, um die Nebelscheinwerfer auszuschalten.
Wischautomatik Ununterbrochen Scheibenwischerhebel wurde nach
unten betätigt.
Wischautomatik des
Frontscheibenwischers ist aktiviert. Zum Deaktivieren der Wischautomatik drücken Sie
die Betätigung erneut nach unten oder stellen Sie den
Wischerhebel auf eine andere Position.
+
oder Automatische
Umschaltung
Fernlicht
Ununterbrochen
Die Funktion wurde über das
Menü Fahrzeug/Fahren auf dem
Touchscreen aktiviert.
Der Lichtschalterhebel befindet sich
in der Position „ AUTO“. Die Kamera, die sich oben an der Windschutzscheibe
befindet, steuert je nach Lichtverhältnissen und
Verkehrsbedingungen das Einschalten des Fernlichts
bzw. des Abblendlichts.
Weitere Informationen zur Funktion Automatische
Umschaltung Fernlicht
finden Sie in der
entsprechenden Rubrik.
Abblendlicht Ununterbrochen Der Lichtschalter befindet sich in der
Position „ Abblendlicht“.
Blaue Warnleuchten
1
Bordinstrumente

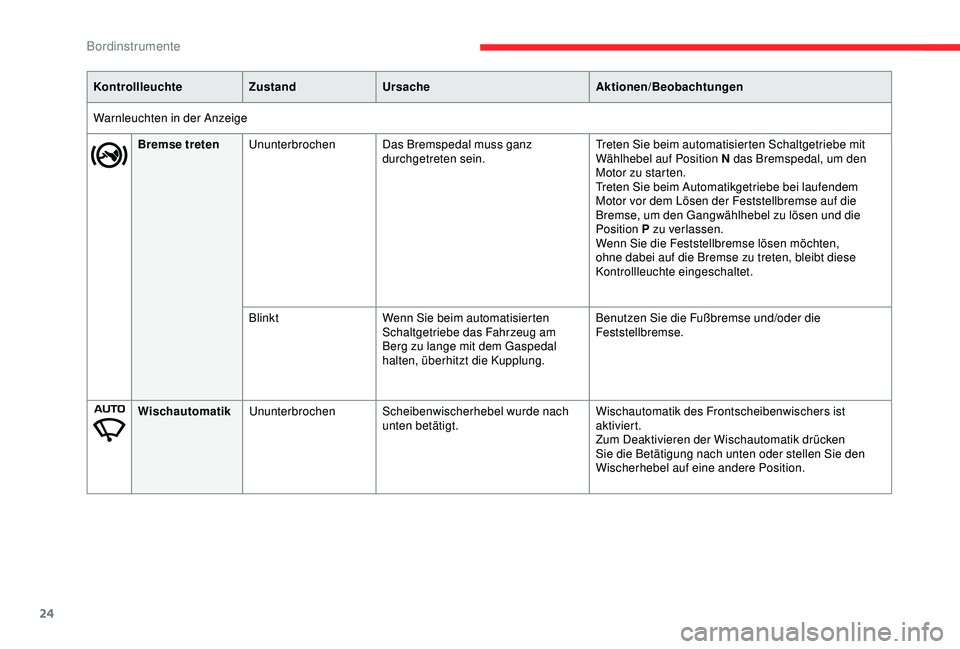

Page 26 of 308
24
KontrollleuchteZustandUrsache Aktionen/Beobachtungen
Warnleuchten in der Anzeige Bremse treten Ununterbrochen Das Bremspedal muss ganz
durchgetreten sein. Treten Sie beim automatisierten Schaltgetriebe mit
Wählhebel auf Position N das Bremspedal, um den
Motor zu starten.
Treten Sie beim Automatikgetriebe bei laufendem
Motor vor dem Lösen der Feststellbremse auf die
Bremse, um den Gangwählhebel zu lösen und die
Position P zu verlassen.
Wenn Sie die Feststellbremse lösen möchten,
ohne dabei auf die Bremse zu treten, bleibt diese
Kontrollleuchte eingeschaltet.
Blinkt Wenn Sie beim automatisierten
Schaltgetriebe das Fahrzeug am
Berg zu lange mit dem Gaspedal
halten, überhitzt die Kupplung. Benutzen Sie die Fußbremse und/oder die
Feststellbremse.
Wischautomatik Ununterbrochen Scheibenwischerhebel wurde nach
unten betätigt. Wischautomatik des Frontscheibenwischers ist
aktiviert.
Zum Deaktivieren der Wischautomatik drücken
Sie die Betätigung nach unten oder stellen Sie den
Wischerhebel auf eine andere Position.
Bordinstrumente
Page 27 of 308
25

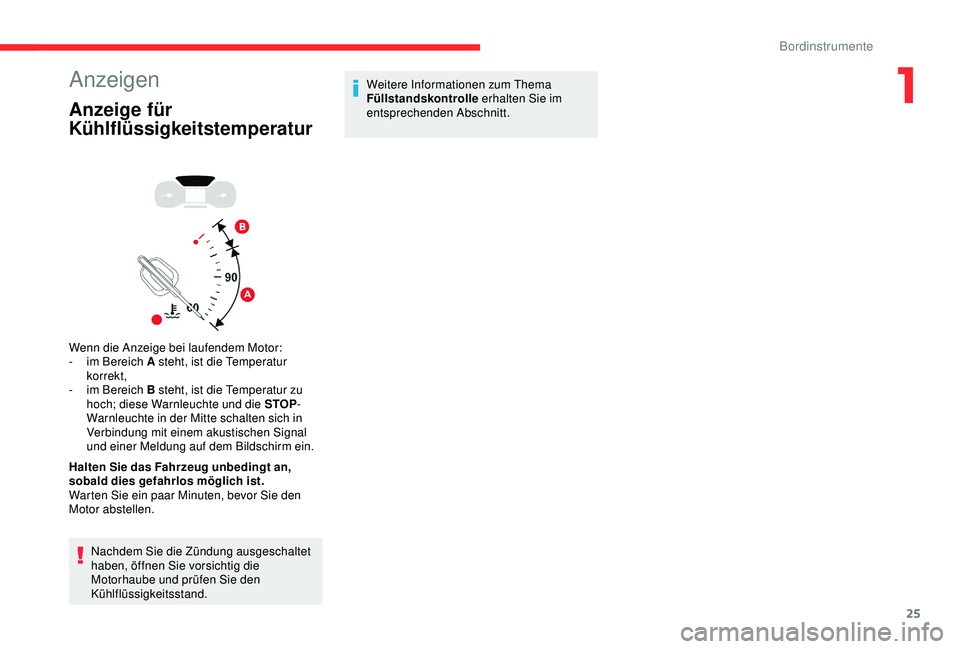

Anzeigen
Anzeige für
Kühlflüssigkeitstemperatur
Wenn die Anzeige bei laufendem Motor:
- i m Bereich A steht, ist die Temperatur
korrekt,
-
i
m Bereich B steht, ist die Temperatur zu
hoch; diese Warnleuchte und die STOP -
Warnleuchte in der Mitte schalten sich in
Verbindung mit einem akustischen Signal
und einer Meldung auf dem Bildschirm ein.
Halten Sie das Fahrzeug unbedingt an,
sobald dies gefahrlos möglich ist.
Warten Sie ein paar Minuten, bevor Sie den
Motor abstellen.
Nachdem Sie die Zündung ausgeschaltet
haben, öffnen Sie vorsichtig die
Motorhaube und prüfen Sie den
Kühlflüssigkeitsstand. Weitere Informationen zum Thema
Füllstandskontrolle
erhalten Sie im
entsprechenden Abschnitt.
1
Bordinstrumente
Page 28 of 308
26
Warnung und AnzeigeZustandUrsache Aktionen/Kommentare
WartungsschlüsselUnunterbrochen,
zeitweise beim
Einschalten der
ZündungNächste Wartung zwischen
1
000 km und 3 000 km.Die Wartungsanzeige wird für einige Sekunden auf
dem Kombiinstrument angezeigt. Je nach Version:
-
A
uf der Anzeige des Kilometerzählers erscheint
die bis zur nächstfälligen Wartung verbleibende
Kilometerzahl.
-
E
ine Warnmeldung zeigt die verbleibende
Kilometerzahl sowie die Zeitspanne bis zur
nächstfälligen Wartung an.
Der Wartungsschlüssel wird nach einigen Sekunden
ausgeblendet.
Wenn die fällige Wartung kurz bevorsteht, kann eine
Warnung ausgelöst werden.
Ununterbrochen
beim Einschalten der
Zündung Nächste Wartung in weniger als
1
000 km. Die Wartungsanzeige wird für einige Sekunden auf
dem Kombiinstrument angezeigt. Je nach Version:
-
A
uf der Anzeige des Kilometerzählers erscheint
die bis zur nächstfälligen Wartung verbleibende
Kilometerzahl.
-
E
ine Warnmeldung zeigt die verbleibende
Kilometerzahl sowie die Zeitspanne bis zur
nächstfälligen Wartung an.
Der Wartungsschlüssel leuchtet weiterhin, um Ihnen
anzuzeigen, dass sehr bald eine Wartung fällig ist.
Wenn die fällige Wartung kurz bevorsteht, kann eine
Warnung ausgelöst werden.
Wartungsanzeige
Bordinstrumente
Page 29 of 308
27

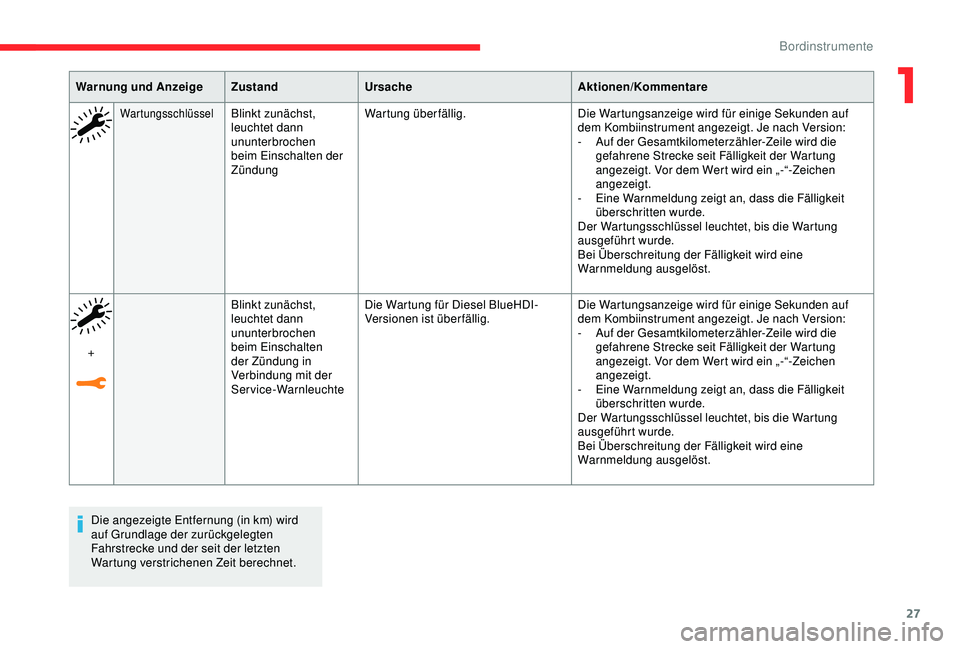

Die angezeigte Entfernung (in km) wird
auf Grundlage der zurückgelegten
Fahrstrecke und der seit der letzten
Wartung verstrichenen Zeit berechnet.
Warnung und Anzeige
ZustandUrsache Aktionen/Kommentare
WartungsschlüsselBlinkt zunächst,
leuchtet dann
ununterbrochen
beim Einschalten der
ZündungWartung überfällig.
Die Wartungsanzeige wird für einige Sekunden auf
dem Kombiinstrument angezeigt. Je nach Version:
-
A
uf der Gesamtkilometerzähler-Zeile wird die
gefahrene Strecke seit Fälligkeit der Wartung
angezeigt. Vor dem Wert wird ein „-“-Zeichen
angezeigt.
-
E
ine Warnmeldung zeigt an, dass die Fälligkeit
überschritten wurde.
Der Wartungsschlüssel leuchtet, bis die Wartung
ausgeführt wurde.
Bei Überschreitung der Fälligkeit wird eine
Warnmeldung ausgelöst.
+ Blinkt zunächst,
leuchtet dann
ununterbrochen
beim Einschalten
der Zündung in
Verbindung mit der
Service-WarnleuchteDie Wartung für Diesel BlueHDI-
Versionen ist überfällig.
Die Wartungsanzeige wird für einige Sekunden auf
dem Kombiinstrument angezeigt. Je nach Version:
-
A
uf der Gesamtkilometerzähler-Zeile wird die
gefahrene Strecke seit Fälligkeit der Wartung
angezeigt. Vor dem Wert wird ein „-“-Zeichen
angezeigt.
-
E
ine Warnmeldung zeigt an, dass die Fälligkeit
überschritten wurde.
Der Wartungsschlüssel leuchtet, bis die Wartung
ausgeführt wurde.
Bei Überschreitung der Fälligkeit wird eine
Warnmeldung ausgelöst.
1
Bordinstrumente
Page 30 of 308

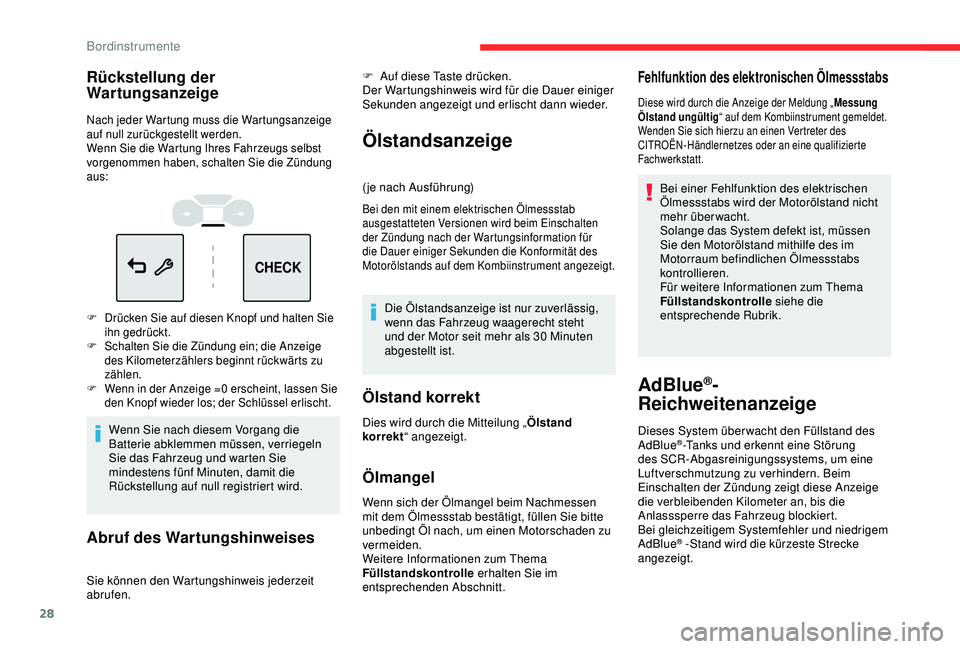

28
CHECK
Rückstellung der
Wartungsanzeige
Nach jeder Wartung muss die Wartungsanzeige
auf null zurückgestellt werden.
Wenn Sie die Wartung Ihres Fahrzeugs selbst
vorgenommen haben, schalten Sie die Zündung
aus:
F
D
rücken Sie auf diesen Knopf und halten Sie
ihn gedrückt.
F
S
chalten Sie die Zündung ein; die Anzeige
des Kilometerzählers beginnt rückwärts zu
zählen.
F
W
enn in der Anzeige =0 erscheint, lassen Sie
den Knopf wieder los; der Schlüssel erlischt.
Wenn Sie nach diesem Vorgang die
Batterie abklemmen müssen, verriegeln
Sie das Fahrzeug und warten Sie
mindestens fünf Minuten, damit die
Rückstellung auf null registriert wird.
Abruf des Wartungshinweises
Sie können den Wartungshinweis jederzeit
abrufen. F
A
uf diese Taste drücken.
Der Wartungshinweis wird für die Dauer einiger
Sekunden angezeigt und erlischt dann wieder.
Ölstandsanzeige
(je nach Ausführung)
Bei den mit einem elektrischen Ölmessstab
ausgestatteten Versionen wird beim Einschalten
der Zündung nach der Wartungsinformation für
die Dauer einiger Sekunden die Konformität des
Motorölstands auf dem Kombiinstrument angezeigt.
Die Ölstandsanzeige ist nur zuverlässig,
wenn das Fahrzeug waagerecht steht
und der Motor seit mehr als 30
Minuten
abgestellt ist.
Ölstand korrekt
Ölmangel
Wenn sich der Ölmangel beim Nachmessen
mit dem Ölmessstab bestätigt, füllen Sie bitte
unbedingt Öl nach, um einen Motorschaden zu
vermeiden.
Weitere Informationen zum Thema
Füllstandskontrolle erhalten Sie im
entsprechenden Abschnitt.
Fehlfunktion des elektronischen Ölmessstabs
Bei einer Fehlfunktion des elektrischen
Ölmessstabs wird der Motorölstand nicht
mehr überwacht.
Solange das System defekt ist, müssen
Sie den Motorölstand mithilfe des im
Motorraum befindlichen Ölmessstabs
kontrollieren.
Für weitere Informationen zum Thema
Füllstandskontrolle siehe die
entsprechende Rubrik.
AdBlue®-
Reichweitenanzeige
Dieses System über wacht den Füllstand des
AdBlue®-Tanks und erkennt eine Störung
des SCR-Abgasreinigungssystems, um eine
Luftverschmutzung zu verhindern. Beim
Einschalten der Zündung zeigt diese Anzeige
die verbleibenden Kilometer an, bis die
Anlasssperre das Fahrzeug blockiert.
Bei gleichzeitigem Systemfehler und niedrigem
AdBlue
® -Stand wird die kürzeste Strecke
angezeigt.
Dies wird durch die Mitteilung „
Ölstand
korrekt “ angezeigt.
Diese wird durch die Anzeige der Meldung „ Messung
Ölstand ungültig “ auf dem Kombiinstrument gemeldet.
Wenden Sie sich hierzu an einen Vertreter des
CITROËN-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Bordinstrumente
