CITROEN C3 AIRCROSS 2019 Libretti Di Uso E manutenzione (in Italian)

29
CHECK
F È possibile accedere alle informazioni attraverso il menu
Guida/Veicolo , selezionando
" Tasti rapidi " quindi "Diagnosi ".
Durante la guida, il messaggio appare ogni
300
km fino al rabbocco del livello.
Il livello di riser va è stato raggiunto; si
raccomanda di procedere ad un rabbocco
appena possibile.
Per il rabbocco, si raccomanda di non superare
i 10
litri di AdBlue.Per maggiori informazioni su AdBlue
®
e sul sistema SCR , in particolare sul
rabbocco di AdBlue
®, consultare la rubrica
corrispondente. Autonomia inferiore a 600
km
Durante la guida, il messaggio appare ogni
30 secondi finché il livello di AdBlue non viene
rabboccato.
È indispensabile effettuare un rabbocco non
appena possibile e prima che il serbatoio sia
completamente vuoto; altrimenti non sarà più
possibile riavviare il motore in caso di arresto.

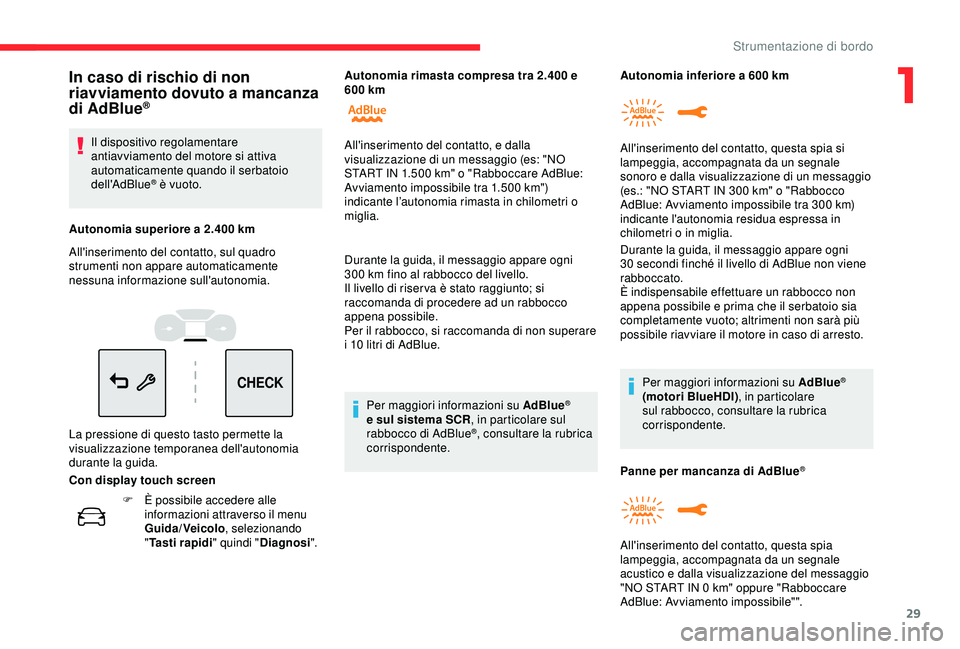

In caso di rischio di non
riavviamento dovuto a mancanza
di AdBlue
®
Il dispositivo regolamentare
antiavviamento del motore si attiva
automaticamente quando il serbatoio
dell'AdBlue
® è vuoto.
Autonomia superiore a 2.400 km
All'inserimento del contatto, sul quadro
strumenti non appare automaticamente
nessuna informazione sull'autonomia.
La pressione di questo tasto permette la
visualizzazione temporanea dell'autonomia
durante la guida.
Con display touch screen Autonomia rimasta compresa tra 2.400 e
600
km
All'inserimento del contatto, e dalla
visualizzazione di un messaggio (es: "NO
START IN 1.500 km" o "Rabboccare AdBlue:
Avviamento impossibile tra 1.500 km")
indicante l’autonomia rimasta in chilometri o
miglia. All'inserimento del contatto, questa spia si
lampeggia, accompagnata da un segnale
sonoro e dalla visualizzazione di un messaggio
(es.: "NO START IN 300
km" o "Rabbocco
AdBlue: Avviamento impossibile tra 300
km)
indicante l'autonomia residua espressa in
chilometri o in miglia.
Per maggiori informazioni su AdBlue
®
(motori BlueHDI) , in particolare
sul rabbocco, consultare la rubrica
corrispondente.
Panne per mancanza di AdBlue
®
All'inserimento del contatto, questa spia
lampeggia, accompagnata da un segnale
acustico e dalla visualizzazione del messaggio
"NO START IN 0 km" oppure "Rabboccare
AdBlue: Avviamento impossibile"".
1
Strumentazione di bordo

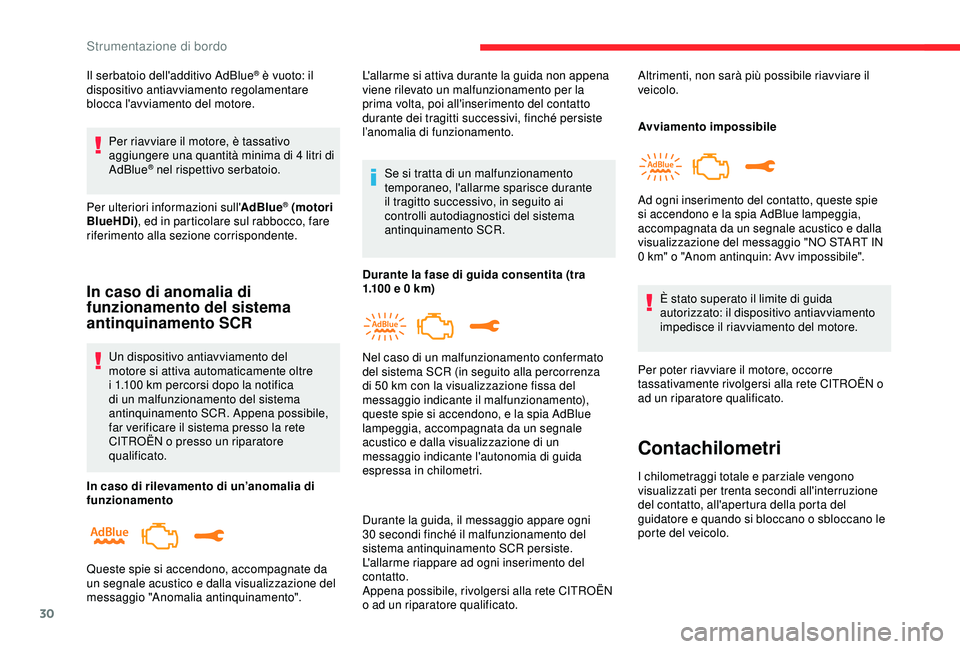

30
Il serbatoio dell'additivo AdBlue® è vuoto: il
dispositivo antiavviamento regolamentare
blocca l'avviamento del motore.
Per riavviare il motore, è tassativo
aggiungere una quantità minima di 4


litri di
AdBlue
® nel rispettivo serbatoio.
Per ulteriori informazioni sull' AdBlue
® (motori
BlueHDi) , ed in particolare sul rabbocco, fare
riferimento alla sezione corrispondente.
In caso di anomalia di
funzionamento del sistema
antinquinamento SCR
Un dispositivo antiavviamento del
motore si attiva automaticamente oltre
i 1.100
km percorsi dopo la notifica
di un malfunzionamento del sistema
antinquinamento SCR. Appena possibile,
far verificare il sistema presso la rete
CITROËN o presso un riparatore
qualificato.
In caso di rilevamento di un’anomalia di
funzionamento Se si tratta di un malfunzionamento
temporaneo, l'allarme sparisce durante
il tragitto successivo, in seguito ai
controlli autodiagnostici del sistema
antinquinamento SCR.
Durante la fase di guida consentita (tra
1.100 e 0 km)
Durante la guida, il messaggio appare ogni
30 secondi finché il malfunzionamento del
sistema antinquinamento SCR persiste.
L'allarme riappare ad ogni inserimento del
contatto.
Appena possibile, rivolgersi alla rete CITROËN
o ad un riparatore qualificato.
Queste spie si accendono, accompagnate da
un segnale acustico e dalla visualizzazione del
messaggio "Anomalia antinquinamento". Nel caso di un malfunzionamento confermato
del sistema SCR (in seguito alla percorrenza
di 50
km con la visualizzazione fissa del
messaggio indicante il malfunzionamento),
queste spie si accendono, e la spia AdBlue
lampeggia, accompagnata da un segnale
acustico e dalla visualizzazione di un
messaggio indicante l'autonomia di guida
espressa in chilometri. Avviamento impossibile
Ad ogni inserimento del contatto, queste spie
si accendono e la spia AdBlue lampeggia,
accompagnata da un segnale acustico e dalla
visualizzazione del messaggio "NO START IN
0
km" o "Anom antinquin: Avv impossibile".
È stato superato il limite di guida
autorizzato: il dispositivo antiavviamento
impedisce il riavviamento del motore.
Per poter riavviare il motore, occorre
tassativamente rivolgersi alla rete CITROËN o
ad un riparatore qualificato.
Contachilometri
I chilometraggi totale e parziale vengono
visualizzati per trenta secondi all'interruzione
del contatto, all'apertura della porta del
guidatore e quando si bloccano o sbloccano le
porte del veicolo.
L'allarme si attiva durante la guida non appena
viene rilevato un malfunzionamento per la
prima volta, poi all'inserimento del contatto
durante dei tragitti successivi, finché persiste
l’anomalia di funzionamento.
Altrimenti, non sarà più possibile riavviare il
veicolo.
Strumentazione di bordo

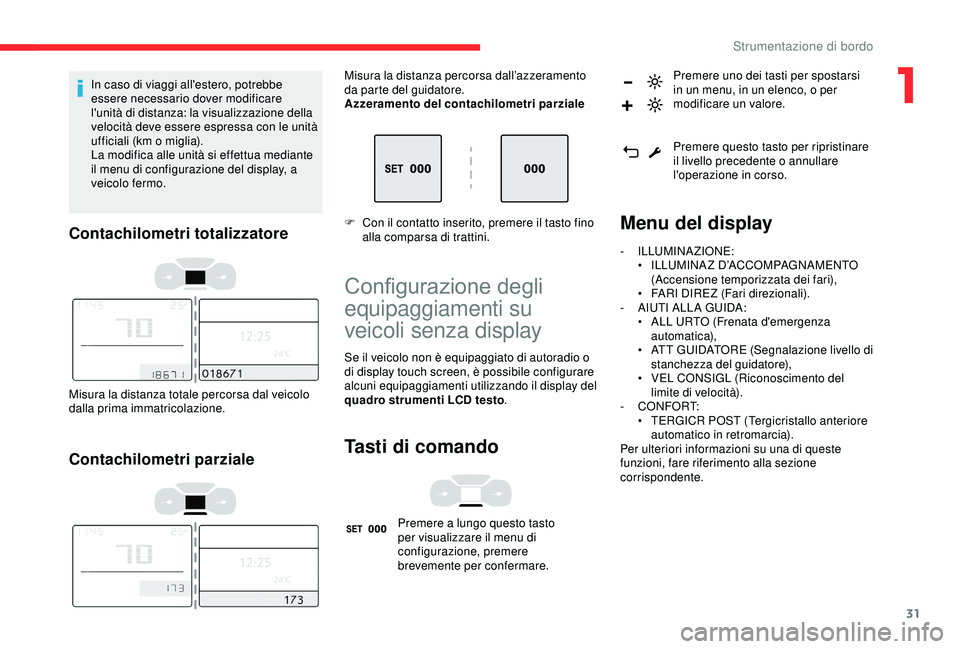

31
In caso di viaggi all'estero, potrebbe
essere necessario dover modificare
l'unità di distanza: la visualizzazione della
velocità deve essere espressa con le unità
ufficiali (km o miglia).
La modifica alle unità si effettua mediante
il menu di configurazione del display, a
veicolo fermo.
Contachilometri totalizzatore
Misura la distanza totale percorsa dal veicolo
dalla prima immatricolazione.
Contachilometri parziale
Misura la distanza percorsa dall’azzeramento
da parte del guidatore.
Azzeramento del contachilometri parziale
F
C
on il contatto inserito, premere il tasto fino
alla comparsa di trattini.
Configurazione degli
equipaggiamenti su
veicoli senza display
Se il veicolo non è equipaggiato di autoradio o
di display touch screen, è possibile configurare
alcuni equipaggiamenti utilizzando il display del
quadro strumenti LCD testo .
Tasti di comando
Premere a lungo questo tasto
per visualizzare il menu di
configurazione, premere
brevemente per confermare. Premere uno dei tasti per spostarsi
in un menu, in un elenco, o per
modificare un valore.
Premere questo tasto per ripristinare
il livello precedente o annullare
l'operazione in corso.
Menu del display
-
ILLUMINA ZIONE:
• I
LLUMINAZ D’ACCOMPAGNAMENTO
(Accensione temporizzata dei fari),
•

F
ARI DIREZ (Fari direzionali).
-

A
IUTI ALLA GUIDA:
•

A
LL URTO (Frenata d'emergenza
automatica),
•

A
TT GUIDATORE (Segnalazione livello di
stanchezza del guidatore),
•

V
EL CONSIGL (Riconoscimento del
limite di velocità).
-
CONFORT:
•

T
ERGICR POST (Tergicristallo anteriore
automatico in retromarcia).
Per ulteriori informazioni su una di queste
funzioni, fare riferimento alla sezione
corrispondente.
1
Strumentazione di bordo

32

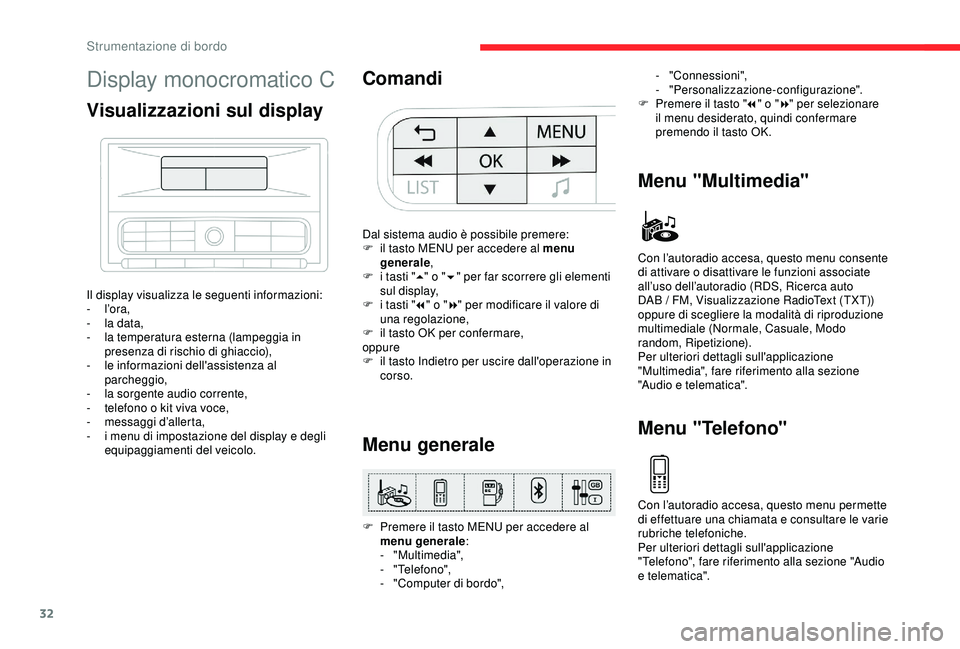

Display monocromatico C
Visualizzazioni sul display
Il display visualizza le seguenti informazioni:
- l’ora,
-

l
a data,
-

l
a temperatura esterna (lampeggia in
presenza di rischio di ghiaccio),
-

l
e informazioni dell'assistenza al
parcheggio,
-

l
a sorgente audio corrente,
-

t
elefono o kit viva voce,
-
m

essaggi d’allerta,
-

i m
enu di impostazione del display e degli
equipaggiamenti del veicolo.
Comandi
Dal sistema audio è possibile premere:
F i l tasto MENU per accedere al menu
generale ,
F

i t
asti "5" o " 6" per far scorrere gli elementi
sul display,
F

i t
asti "7" o " 8" per modificare il valore di
una regolazione,
F

i
l tasto OK per confermare,
oppure
F

i
l tasto Indietro per uscire dall'operazione in
corso.
Menu generale
F Premere il tasto MENU per accedere al menu generale :
-
"Multimedia",
-
"Telefono",
-

"
Computer di bordo",
Menu "Multimedia"
Con l’autoradio accesa, questo menu consente
di attivare o disattivare le funzioni associate
all’uso dell’autoradio (RDS, Ricerca auto
DAB / FM, Visualizzazione RadioText (TXT))
oppure di scegliere la modalità di riproduzione
multimediale (Normale, Casuale, Modo
random, Ripetizione).
Per ulteriori dettagli sull'applicazione
"Multimedia", fare riferimento alla sezione
"Audio e telematica".
Menu "Telefono"
Con l’autoradio accesa, questo menu permette
di effettuare una chiamata e consultare le varie
rubriche telefoniche.
Per ulteriori dettagli sull'applicazione
"Telefono", fare riferimento alla sezione "Audio
e telematica". -


"Connessioni",
-

"Personalizzazione-configurazione".
F
P
remere il tasto "
7" o " 8" per selezionare
il menu desiderato, quindi confermare
premendo il tasto OK.
Strumentazione di bordo

33
Menu "Computer di bordo"
Lista allarmi
Riassume i messaggi di allarme delle funzioni,
visualizzandoli sul display.
Menu "Connessioni"
Menu "Personalizzazione-
configurazione"
Definizione dei parametri veicoloQuesto menu permette di consultare delle
informazioni sullo stato del veicolo.
Con l'autoradio accesa, questo menu permette
di abbinare una periferica Bluetooth (telefono,
lettore multimediale) e di definire la modalità di
connessione (kit viva voce, lettura di file audio).
Per ulteriori dettagli sull'applicazione
"Connessioni", leggere la sezione "Audio e
telematica".Questo menu permette di accedere alle
seguenti funzioni:
-

"
Definire i parametri veicolo",
-
"
Configurazione visualizzatore".
Questo menu consente di attivare/disattivare
gli equipaggiamenti seguenti, a seconda della
versione o del Paese di commercializzazione:
-
"Illuminazione e segnalazione ":
•
"

Fari direzionali",
•

"
Accensione temporizzata fari",
•

"
Illuminazione d'accoglienza".
-
"Confort ":
•

"
Tergicrist post per retrom".
-
"Aiuto alla guida ":
•

F
renata autom d'emerg.,
•
S

egnalazione disattenzione,
•

C
onsigli sulla velocità.
Per ulteriori informazioni sui diversi
equipaggiamenti, fare riferimento alle sezioni
associate.
Configurazione display
Questo menu consente di selezionare la lingua
utilizzata nel display da una lista predefinita.
Questo menu permette di accedere alle
seguenti regolazioni:
-

"
Scelta delle unità",
-

"
Regol. data e ora",
-
"

Personalizzazione visualizzazione",
-

"
Scelta della lingua", Per motivi di sicurezza, il guidatore deve
effettuare le operazioni che necessitano
di particolare attenzione esclusivamente a
veicolo fermo.
Display touch screen
Il display touch screen permette l'accesso:
-
a i comandi del sistema di riscaldamento/
climatizzazione,
-

a
i menu di regolazione delle funzioni e dei
sistemi del veicolo,
-

a
i comandi del sistema audio e telefono
e alla visualizzazione delle relative
informazioni,
E, in funzione dell’equipaggiamento, permette:
-
la

visualizzazione dei messaggi d'allarme e
dell'assistenza grafica al parcheggio,
-
alla

visualizzazione permanente dell'ora e
della temperatura esterna (in caso di rischio
ghiaccio appare una spia di colore blu),
-

l
'accesso ai ser vizi Internet e ai comandi del
sistema di navigazione e la visualizzazione
delle relative informazioni.
Per motivi di sicurezza, il guidatore
è tenuto ad eseguire le operazioni
che richiedono un'attenzione elevata
esclusivamente a veicolo fermo.
Alcune funzioni non sono accessibili
durante la guida.
1
Strumentazione di bordo

34

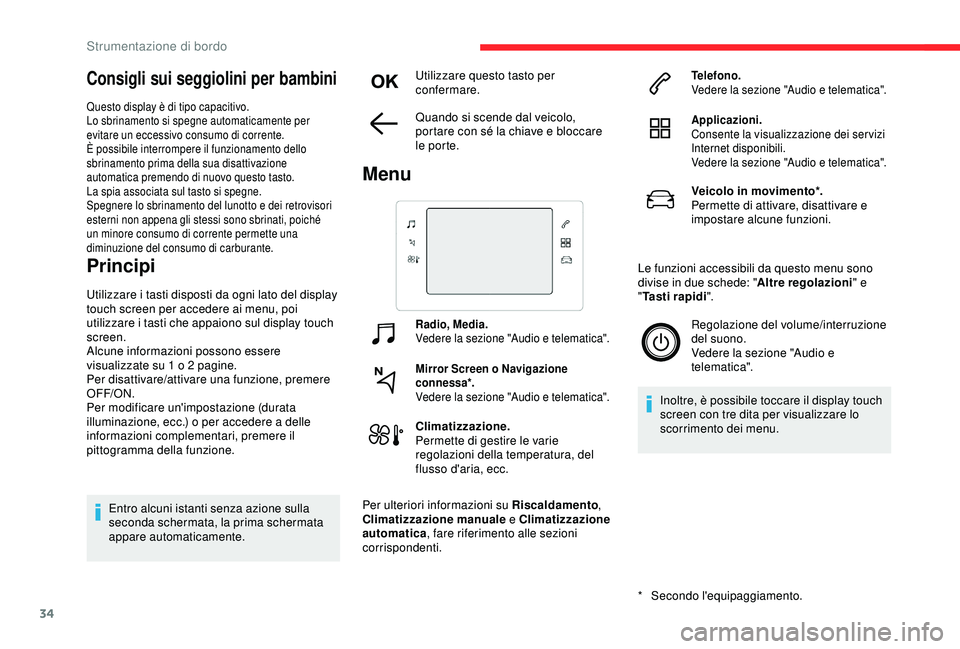

Consigli sui seggiolini per bambini
Questo display è di tipo capacitivo.
Lo sbrinamento si spegne automaticamente per
evitare un eccessivo consumo di corrente.
È possibile interrompere il funzionamento dello
sbrinamento prima della sua disattivazione
automatica premendo di nuovo questo tasto.
La spia associata sul tasto si spegne.
Spegnere lo sbrinamento del lunotto e dei retrovisori
esterni non appena gli stessi sono sbrinati, poiché
un minore consumo di corrente permette una
diminuzione del consumo di carburante.
Principi
Utilizzare i tasti disposti da ogni lato del display
touch screen per accedere ai menu, poi
utilizzare i tasti che appaiono sul display touch
screen.
Alcune informazioni possono essere
visualizzate su 1 o 2 pagine.
Per disattivare/attivare una funzione, premere
OFF/ON.
Per modificare un'impostazione (durata
illuminazione, ecc.) o per accedere a delle
informazioni complementari, premere il
pittogramma della funzione.Entro alcuni istanti senza azione sulla
seconda schermata, la prima schermata
appare automaticamente. Utilizzare questo tasto per
confermare.
Quando si scende dal veicolo,
portare con sé la chiave e bloccare
le porte.
Menu
Radio, Media.
Vedere la sezione "Audio e telematica".
Mirror Screen o Navigazione
connessa*.
Vedere la sezione "Audio e telematica".
Climatizzazione.
Permette di gestire le varie
regolazioni della temperatura, del
flusso d'aria, ecc.
Per ulteriori informazioni su Riscaldamento ,
Climatizzazione manuale e Climatizzazione
automatica , fare riferimento alle sezioni
corrispondenti.
*
S

econdo l'equipaggiamento.
Telefono.
Vedere la sezione "Audio e telematica".
Applicazioni.
Consente la visualizzazione dei ser vizi
Internet disponibili.
Vedere la sezione "Audio e telematica".
Veicolo in movimento*.
Permette di attivare, disattivare e
impostare alcune funzioni.
Le funzioni accessibili da questo menu sono
divise in due schede: " Altre regolazioni" e
" Tasti rapidi ".
Regolazione del volume/interruzione
del suono.
Vedere la sezione "Audio e
telematica".
Inoltre, è possibile toccare il display touch
screen con tre dita per visualizzare lo
scorrimento dei menu.
Strumentazione di bordo

35

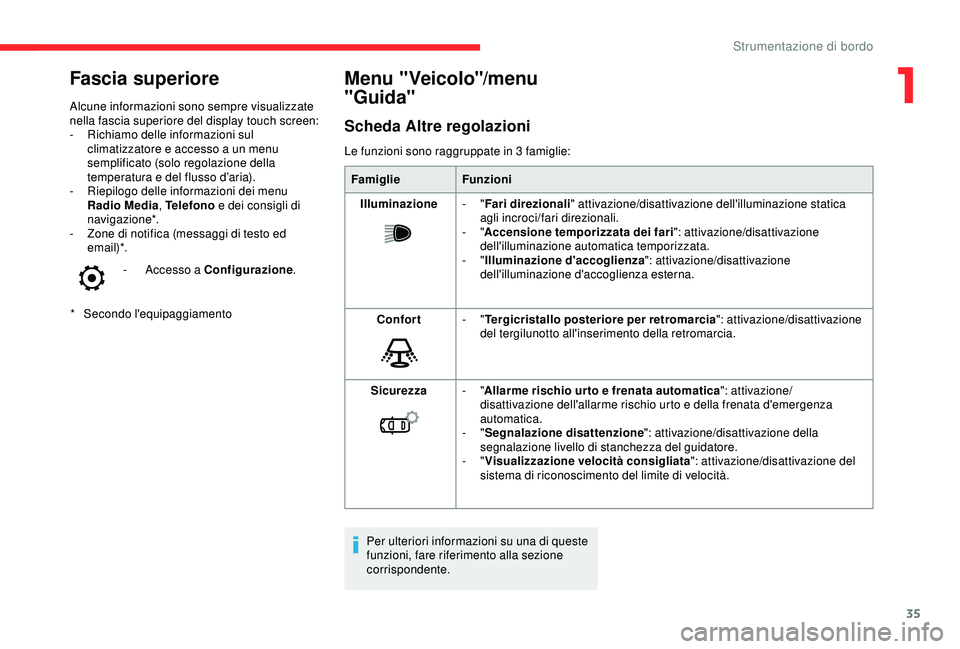

Fascia superiore
* Secondo l'equipaggiamento
Alcune informazioni sono sempre visualizzate
nella fascia superiore del display touch screen:
-

R
ichiamo delle informazioni sul
climatizzatore e accesso a un menu
semplificato (solo regolazione della
temperatura e del flusso d’aria).
-
R
iepilogo delle informazioni dei menu
Radio Media , Telefono e dei consigli di
navigazione*.
-
Z
one di notifica (messaggi di testo ed
email)*.
-
A
ccesso a Configurazione
.
Menu "Veicolo"/menu
"Guida"
Scheda Altre regolazioni
Le funzioni sono raggruppate in 3 famiglie:
Famiglie Funzioni
Illuminazione -
"Fari direzionali" attivazione/disattivazione dell'illuminazione statica
agli incroci/fari direzionali.
-
"Accensione temporizzata dei fari": attivazione/disattivazione
dell'illuminazione automatica temporizzata.
-
"Illuminazione d'accoglienza ": attivazione/disattivazione
dell'illuminazione d'accoglienza esterna.
Confort -
"Tergicristallo posteriore per retromarcia ": attivazione/disattivazione
del tergilunotto all'inserimento della retromarcia.
Sicurezza -
"Allarme rischio urto e frenata automatica ": attivazione/
disattivazione dell'allarme rischio urto e della frenata d'emergenza
automatica.
-
"Segnalazione disattenzione ": attivazione/disattivazione della
segnalazione livello di stanchezza del guidatore.
-
"Visualizzazione velocità consigliata ": attivazione/disattivazione del
sistema di riconoscimento del limite di velocità.
Per ulteriori informazioni su una di queste
funzioni, fare riferimento alla sezione
corrispondente.
1
Strumentazione di bordo

36

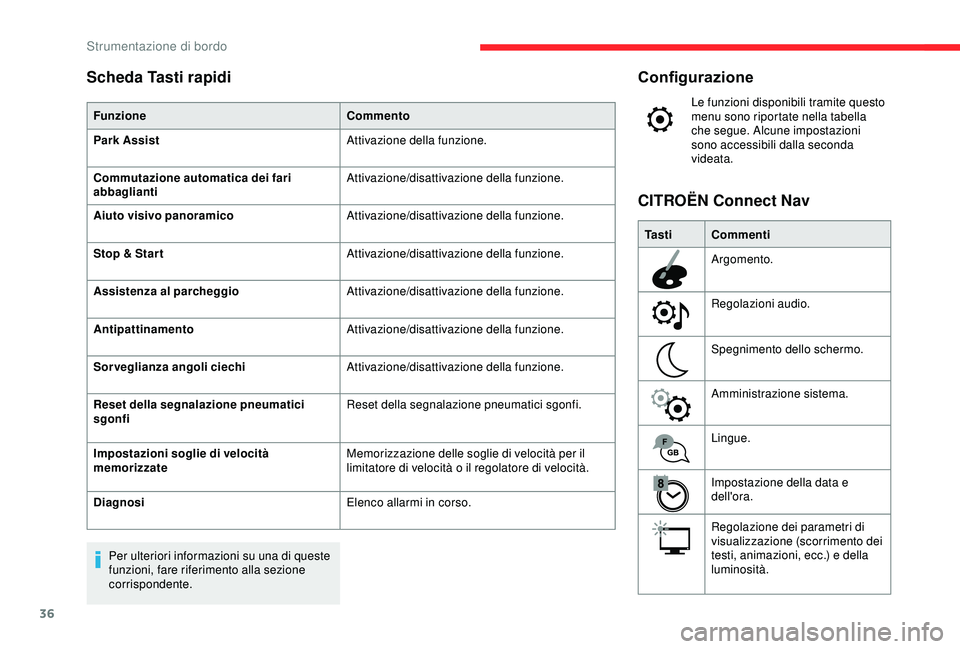

Configurazione
Le funzioni disponibili tramite questo
menu sono riportate nella tabella
che segue. Alcune impostazioni
sono accessibili dalla seconda
videata.
Ta s t i Commenti
Argomento.
Regolazioni audio.
Spegnimento dello schermo.
Amministrazione sistema.
Lingue.
Impostazione della data e
dell'ora.
Regolazione dei parametri di
visualizzazione (scorrimento dei
testi, animazioni, ecc.) e della
luminosità.
CITROËN Connect Nav
Scheda Tasti rapidi
Funzione
Commento
Park Assist Attivazione della funzione.
Commutazione automatica dei fari
abbaglianti Attivazione/disattivazione della funzione.
Aiuto visivo panoramico Attivazione/disattivazione della funzione.
Stop & Star t Attivazione/disattivazione della funzione.
Assistenza al parcheggio Attivazione/disattivazione della funzione.
Antipattinamento Attivazione/disattivazione della funzione.
Sorveglianza angoli ciechi Attivazione/disattivazione della funzione.
Reset della segnalazione pneumatici
sgonfi Reset della segnalazione pneumatici sgonfi.
Impostazioni soglie di velocità
memorizzate Memorizzazione delle soglie di velocità per il
limitatore di velocità o il regolatore di velocità.
Diagnosi Elenco allarmi in corso.
Per ulteriori informazioni su una di queste
funzioni, fare riferimento alla sezione
corrispondente.
Strumentazione di bordo

37

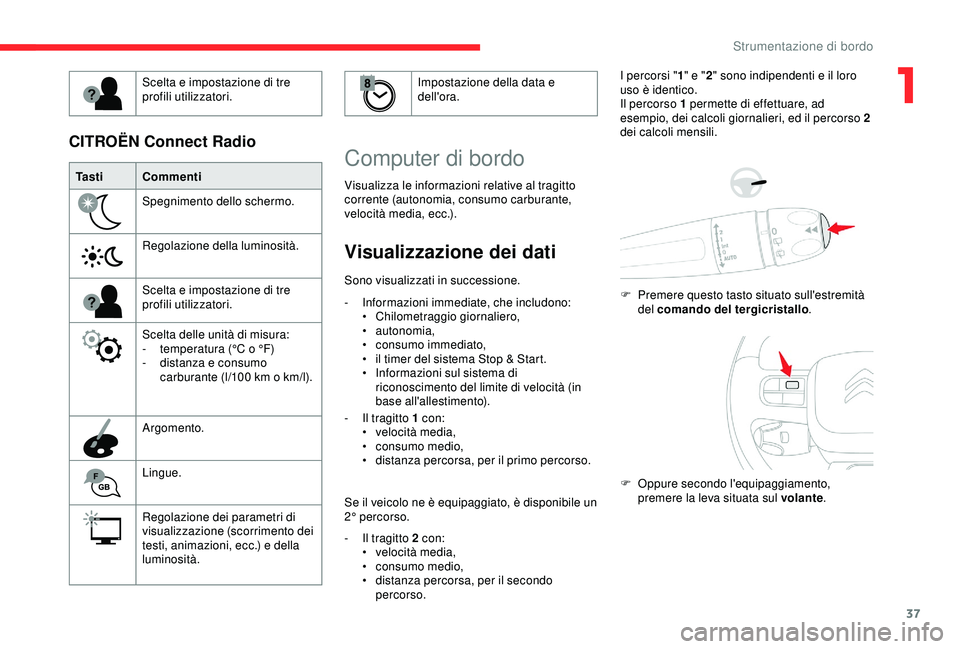

Ta s t iCommenti
Spegnimento dello schermo.
Regolazione della luminosità.
Scelta e impostazione di tre
profili utilizzatori.
Scelta delle unità di misura:
-

t
emperatura (°C o °F)
-

d
istanza e consumo
carburante (l/100
km o km/l).
Argomento.
Lingue.
Regolazione dei parametri di
visualizzazione (scorrimento dei
testi, animazioni, ecc.) e della
luminosità. Scelta e impostazione di tre
profili utilizzatori. Impostazione della data e
dell'ora.
CITROËN Connect Radio
Computer di bordo
Visualizza le informazioni relative al tragitto
corrente (autonomia, consumo carburante,
velocità media, ecc.).
Visualizzazione dei dati
Sono visualizzati in successione.
-

I
nformazioni immediate, che includono:
•
C

hilometraggio giornaliero,
•


autonomia,
•

c
onsumo immediato,
•

i
l timer del sistema Stop & Start.
•

I
nformazioni sul sistema di
riconoscimento del limite di velocità (in
base all'allestimento).
-

I
l tragitto 1 con:
•
v

elocità media,
•

c
onsumo medio,
•

d
istanza percorsa, per il primo percorso.
Se il veicolo ne è equipaggiato, è disponibile un
2° percorso.
-

I
l tragitto 2 con:
•
v

elocità media,
•

c
onsumo medio,
•

d
istanza percorsa, per il secondo
percorso. I percorsi "
1" e " 2" sono indipendenti e il loro
uso è identico.
Il percorso 1 permette di effettuare, ad
esempio, dei calcoli giornalieri, ed il percorso 2
dei calcoli mensili.
F
P remere questo tasto situato sull'estremità
del comando del tergicristallo .
F

O
ppure secondo l'equipaggiamento,
premere la leva situata sul volante .
1
Strumentazione di bordo

38

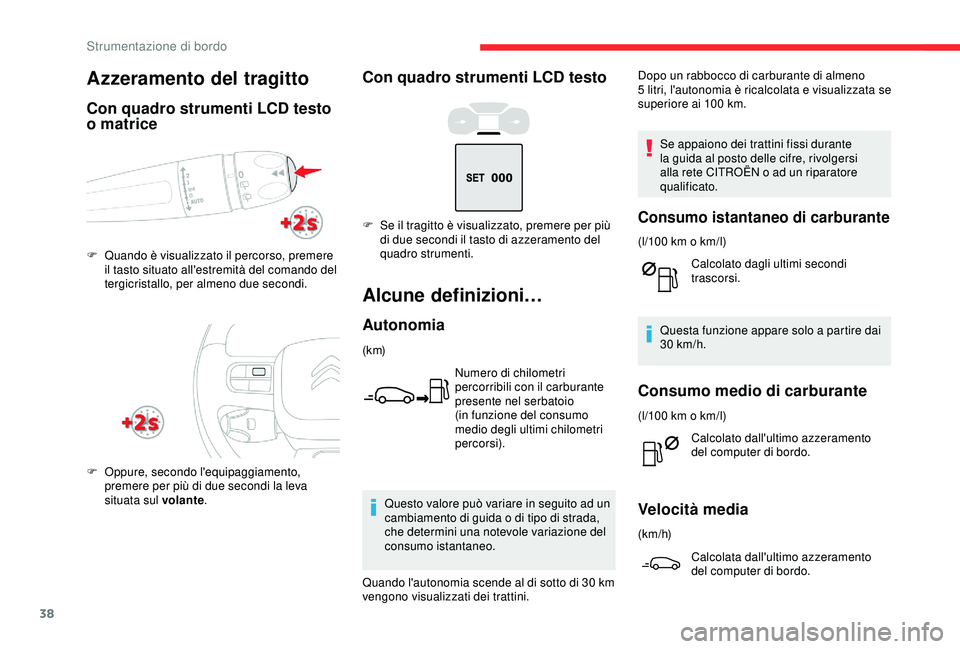

Con quadro strumenti LCD testo
Alcune definizioni…
Autonomia
(k m)Numero di chilometri
percorribili con il carburante
presente nel serbatoio
(in funzione del consumo
medio degli ultimi chilometri
percorsi).
Questo valore può variare in seguito ad un
cambiamento di guida o di tipo di strada,
che determini una notevole variazione del
consumo istantaneo. Dopo un rabbocco di carburante di almeno
5
litri, l'autonomia è ricalcolata e visualizzata se
superiore ai 100 km.
Se appaiono dei trattini fissi durante
la guida al posto delle cifre, rivolgersi
alla rete CITROËN o ad un riparatore
qualificato.
Consumo istantaneo di carburante
(l/100 km o km/l) C alcolato dagli ultimi secondi
trascorsi.
Questa funzione appare solo a partire dai
30


km/h.
Consumo medio di carburante
Azzeramento del tragitto
Con quadro strumenti LCD testo
o matrice
F Quando è visualizzato il percorso, premere il tasto situato all'estremità del comando del
tergicristallo, per almeno due secondi.
F

O
ppure, secondo l'equipaggiamento,
premere per più di due secondi la leva
situata sul volante . F

S
e il tragitto è visualizzato, premere per più
di due secondi il tasto di azzeramento del
quadro strumenti.
(l/100 km o km/l)Calcolato dall'ultimo azzeramento
del computer di bordo.
Velocità media
(km/h)
Calcolata dall'ultimo azzeramento
del computer di bordo.
Quando l'autonomia scende al di sotto di 30

km
vengono visualizzati dei trattini.
Strumentazione di bordo
