CITROEN C3 PICASSO 2012 InstruktionsbÖcker (in Swedish)

12
169
TEKNISKA DATA

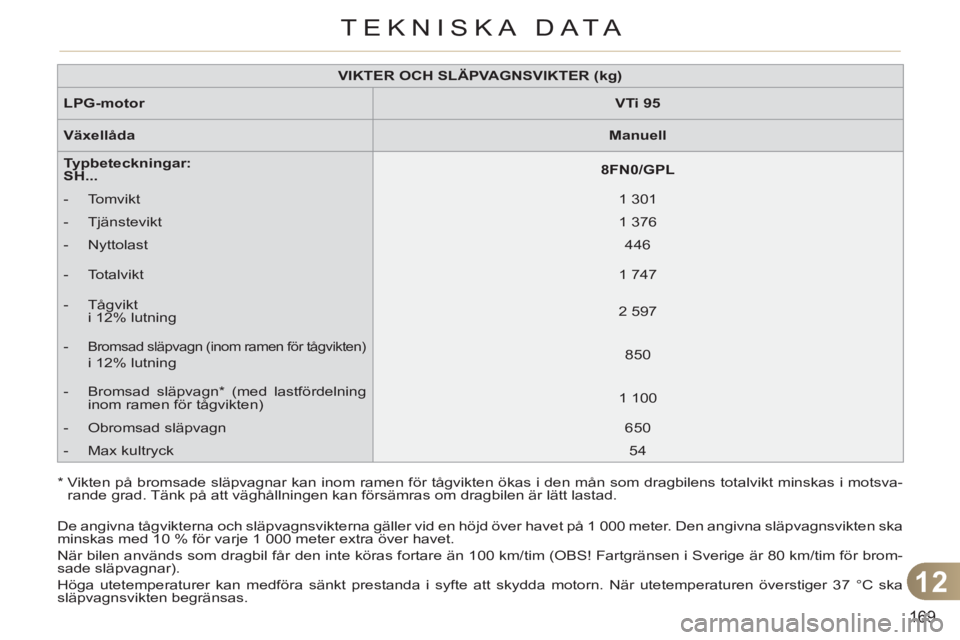

VIKTER OCH SLÄPVAGNSVIKTER (kg)



LPG-motor


VTi 95



Växellåda


Manuell



Typbeteckningar:
SH...


8FN0/GPL




- Tomvikt
1 301


- Tjänstevikt
1 376


- Nyttolast
446


- Totalvikt
1 747


- Tågvikt
i 12% lutning
2 597


-
Bromsad släpvagn (inom ramen för tågvikten)
i 12% lutning
850


- Bromsad släpvagn * (med lastfördelning
inom ramen för tågvikten)
1 100


- Obromsad släpvagn
650


- Max kultryck
54

*
Vikten på bromsade släpvagnar kan inom ramen för tågvikten ökas i den mån som dragbilens totalvikt minskas i motsva-
rande grad. Tänk på att väghållningen kan försämras om dragbilen är lätt lastad.
De angivna tågvikterna och släpvagnsvikterna gäller vid en höjd över havet på 1 000 meter. Den angivna släpvagnsvikten ska
minskas med 10 % för varje 1 000 meter extra över havet.
När bilen används som dragbil får den inte köras fortare än 100 km/tim (OBS! Fartgränsen i Sverige är 80 km/tim för brom-
sade släpvagnar).
Höga utetemperaturer kan medföra sänkt prestanda i syfte att skydda motorn. När utetemperaturen överstiger 37 °C ska
släpvagnsvikten begränsas.

12
170
TEKNISKA DATA

MODELLER:


MOTORER OCH VÄXELLÅDOR



Typbeteckningar:
S

H

...


9HP0



9HP8/P/S



9HR8



DIESELMOTORER


HDi 90 FAP



e-HDi 90 FAP



HDi 110
FA P


Cylindervolym (cm
3)
1 560
1 560
1 560
Cylinderdiameter x slaglängd (mm)
75 x 88,3
75 x 88,3
75 x 88,3
Max. effekt (kW)
68
68
82
Max. varvtal (rpm)
4 000
4 000
3 600
Max. vridmoment (Nm)
230
230
270
Varvtal vid max. vridmoment (rpm)
1 750
1 750
1 750
Bränsle
Diesel
Diesel
Diesel
Katalysator
Ja
Ja
Ja
Partikelfi lter
Ja
Ja
Ja

VÄXELLÅDOR

Manuell (5 växlar)
Manuell elstyrd
(6 växlar)
Manuell (6 växlar)

OLJEVOLYM (i liter)




Motor (med byte av fi lter)
3,75
3,75
3,75

.../S
: e-HDi-modell med Stop & Start.

12
171
TEKNISKA DATA

*
Vikten på en bromsad släpvagn kan inom ramen för tågvikten ökas i den mån som totalvikten för dragfordonet samtidigt
minskas. Observera att dragfordon med liten last kan få sämre väghållning.

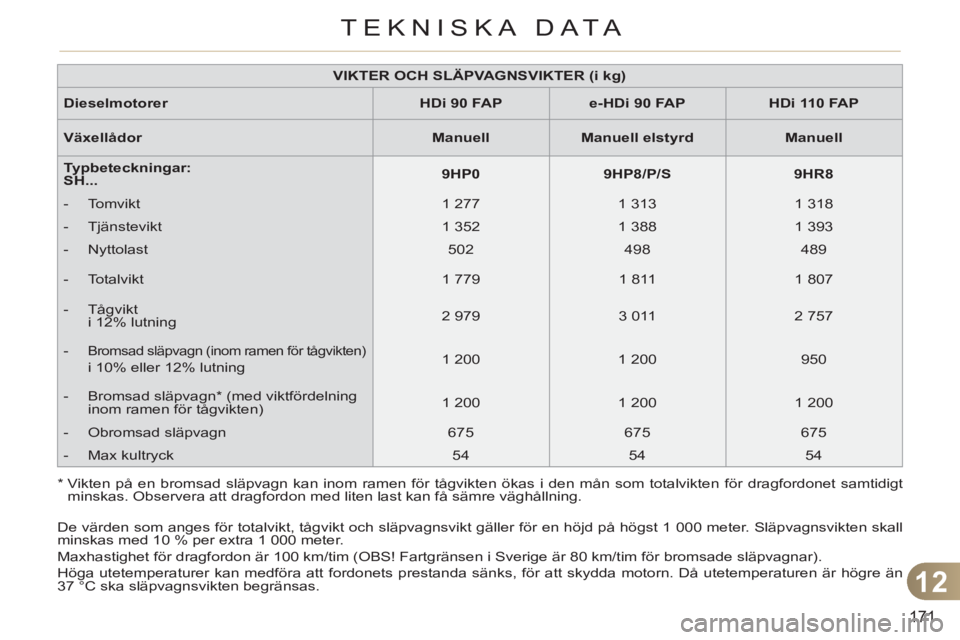

VIKTER OCH SLÄPVAGNSVIKTER (i kg)



Dieselmotorer


HDi 90 FAP



e-HDi 90 FAP



HDi 110 FAP



Växellådor


Manuell



Manuell elstyrd



Manuell



Typbeteckningar

:
SH...


9HP0



9HP8/P/S



9HR8




- Tomvikt
1 277
1 313
1 318


- Tjänstevikt
1 352
1 388
1 393


- Nyttolast
502
498
489


- Totalvikt
1 779
1 811
1 807


- Tågvikt
i 12% lutning
2 979
3 011
2 757


-
Bromsad släpvagn (inom ramen för tågvikten)
i 10% eller 12% lutning
1 200
1 200
950


- Bromsad släpvagn * (med viktfördelning
inom ramen för tågvikten)
1 200
1 200
1 200


- Obromsad släpvagn
675
675
675


- Max kultryck
54
54
54
De värden som anges för totalvikt, tågvikt och släpvagnsvikt gäller för en höjd på högst 1 000 meter. Släpvagnsvikten skall
minskas med 10 % per extra 1 000 meter.
Maxhastighet för dragfordon är 100 km/tim (OBS! Fartgränsen i Sverige är 80 km/tim för bromsade släpvagnar).
Höga utetemperaturer kan medföra att fordonets prestanda sänks, för att skydda motorn. Då utetemperaturen är högre än
37 °C ska släpvagnsvikten begränsas.

12
172
TEKNISKA DATA

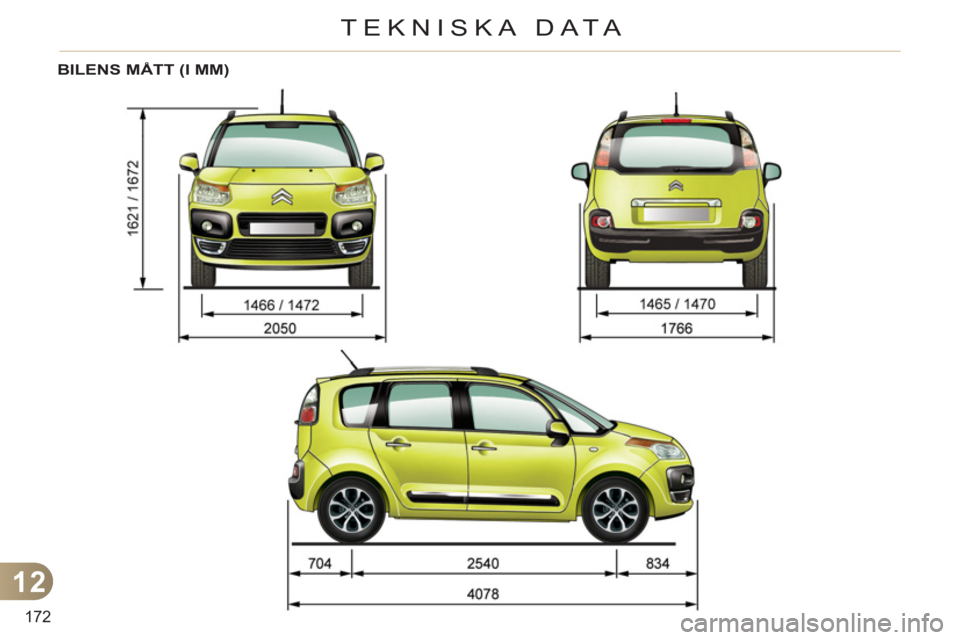

BILENS MÅTT (I MM)

12
173
TEKNISKA DATA

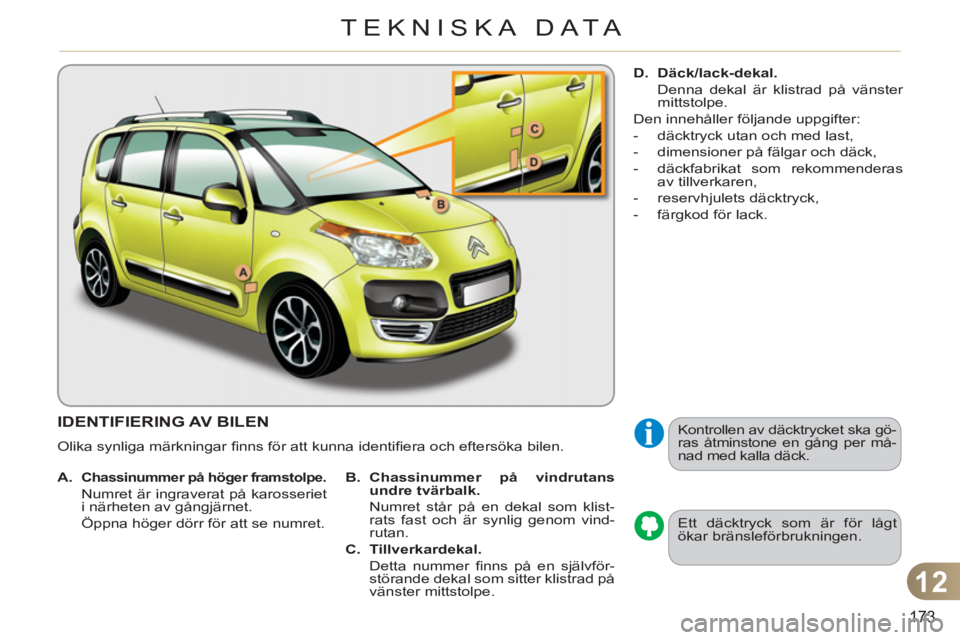

IDENTIFIERING AV BILEN
Olika synliga märkningar fi nns för att kunna identifi era och eftersöka bilen.
Ett däcktryck som är för lågt
ökar bränsleförbrukningen.
Kontrollen av däcktrycket ska gö-
ras åtminstone en gång per må-
nad med kalla däck.



A.

Chassinummer på höger framstolpe.


Numret är ingraverat på karosseriet
i närheten av gångjärnet.
Öppna höger dörr för att se numret.
B.
Chassinummer på vindrutans
undre tvärbalk.


Numret står på en dekal som klist-
rats fast och är synlig genom vind-
rutan.

C.
Tillverkardekal.


Detta nummer fi nns på en självför-
störande dekal som sitter klistrad på
vänster mittstolpe.
D.
Däck/lack-dekal.


Denna dekal är klistrad på vänster
mittstolpe.
Den innehåller följande uppgifter:


- däcktryck utan och med last,

- dimensioner på fälgar och däck,

- däckfabrikat som rekommenderas
av tillverkaren,

- reservhjulets däcktryck,

- färgkod för lack.

174

175
NÖD- ELLER ASSISTANSSAMTAL

176

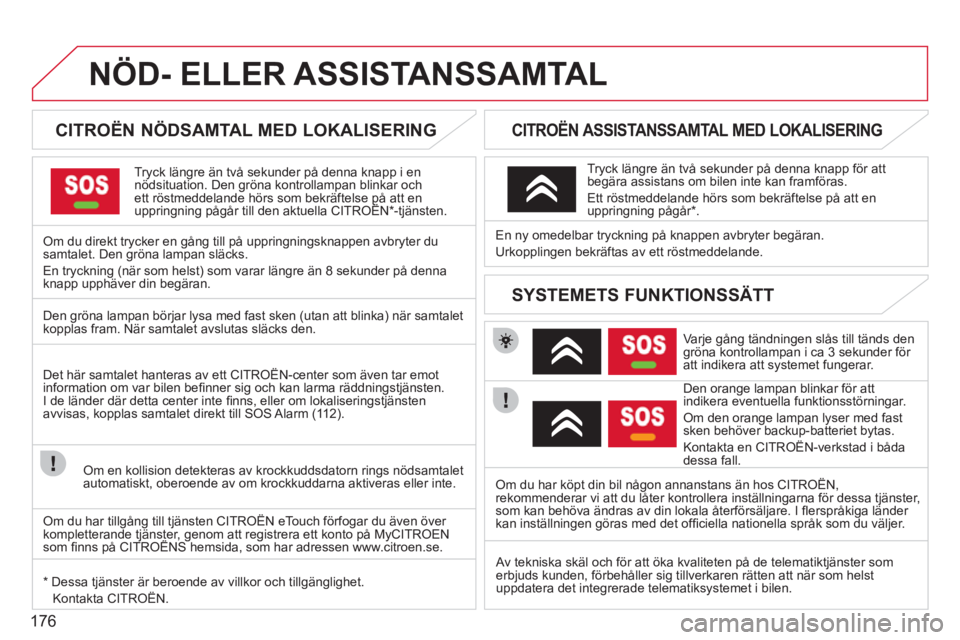

NÖD- ELLER ASSISTANSSAMTAL








CITROËN NÖDSAMTAL MED LOKALISERING
Tryck längre än två sekunder på denna knapp i ennödsituation. Den gröna kontrollampan blinkar och ett röstmeddelande hörs som bekräftelse på att en uppringning pågår till den aktuella CITROËN * -tjänsten.pp
Om du direkt trycker en gång till på uppringningsknappen avbryter du samtalet. Den gröna lampan släcks.
En tr
yckning (när som helst) som varar längre än 8 sekunder på dennaknapp upphäver din begäran.

CITROËN ASSISTANSSAMTAL MED LOKALISERING


Va rje gång tändningen slås till tänds dengröna kontrollampan i ca 3 sekunder för
att indikera att systemet fungerar.

Den oran
ge lampan blinkar för att
indikera eventuella funktionsstörningar.

Om den orange lampan lyser med fast sken behöver backup-batteriet bytas.
Kontakta en
CITROËN-verkstad i båda dessa fall. En n
y omedelbar tryckning på knappen avbryter begäran.
Urkopplin
gen bekräftas av ett röstmeddelande.
Tryck längre än två sekunder på denna knapp för att
be
gära assistans om bilen inte kan framföras.
Ett röstmeddelande hörs som bekräftelse på att en
uppringning pågår * .


SYSTEMETS FUNKTIONSSÄTT
Den gröna lampan börjar lysa med fast sken (utan att blinka) när samtaletkopplas fram. När samtalet avslutas släcks den.
Det här samtalet hanteras av ett CITRO
ËN-center som även tar emot
information om var bilen befi nner sig och kan larma r‰ddningstj‰nsten.
I de l‰nder d‰r detta center inte fi nns, eller om lokaliseringstj‰nsten avvisas, kopplas samtalet direkt till SOS Alarm (11 2).

Om en kollision detekteras av krockkuddsdatorn rings nˆdsamtalet
automatiskt, oberoende av om krockkuddarna aktiveras eller inte.


*

Dessa tj‰nster ‰r beroende av villkor och tillg‰nglighet.
Kontakta CITROÀN. Om du har kˆpt din bil nÂgon annanstans ‰n hos CITROÀN,
rekommenderar vi att du lÂter kontrollera inst‰llnin
garna fˆr dessa tj‰nster,
som kan behˆva ‰ndras av din lokala Âterfˆrs‰ljare. I fl erspråkiga länder kan inställningen göras med det offi ciella nationella språk som du väljer.

Av tekniska skäl och för att öka kvaliteten på de telematiktjänster somerbjuds kunden, förbehåller sig tillverkaren rätten att när som helst
uppdatera det integrerade telematiksystemet i bilen.
Om du har till
gång till tjänsten CITROËN eTouch förfogar du även över kompletterande tjänster, genom att registrera ett konto på MyCITROENsom fi nns på CITROËNS hemsida, som har adressen www.citroen.se. pj,g g py

177

MyWay fungerar endast i din bil. Om apparaten ska
installeras i en annan bil kan du kontakta dinCITROËN-verkstad för en konfi gurering av systemet.
Vi
ssa funktioner som beskrivs i denna handbok blir
tillgängliga under året.
MyWay

Av säkerhetsskäl bör föraren stanna bilen före allainställningar som kräver oavvänd uppmärksamhet.
Då motorn är avstän
gd stängs MyWay av när bilenställer sig i energisparläget, för att spara på batteriet.


MULTIMEDIA-BILRADIO/BLUETOOTH-TELEFON
EUROPA-GPS MED SD-KORT

01 Komma igång
INNEHÅLL

02 Rattreglage

03 Allmän funktion

04 Navigation - vägvisning

05 Trafikinformation

06 Radio

07 Musikmediaspelare

08 Bluetooth-telefon

09 Inställningar

10 Menyöversikt s.
s.
s.
s.
s.
s.
s.
s.
s.
s.

Vanliga frågor s. 178
179
180
183
191
193
194
197
200
201
205

178
01 KOMMA IGÅNGÅ


FRONTPANELEN PÅ MyWay
Med motorn avstängd:
- Kort tryckning: PÅ/AV.
- Lång tryckning: paus vid uppspelning
av CD, mute vid radiomottagning.
Med motorn igång:
-Kort tryckning: paus vid uppspelningav CD, mute vid radiomottagning.
-Lång tryckning: nollställning av
systemet.


Öppnar menyn
Radio Menu.Visning av listanöver stationer.
Öppnar men
ynMusic Menu.
Visning av spår. Lån
g tryckning: tillträde till ljudinställningar: balans fram/bak,
vänster/höger, bas/diskant, equalizer, loudness, automatisk volymjustering,
nollställning av inställningarna. R
att för val av alternativ
på skärmen och
visnin
g beroende på
sammanhang.
Kort tryckning: undermeny eller OK.
Lång tryckning: specifi k undermeny i listan som
visas.
Öppnar men
yn
"SETUP".
Lång tryckning:
tillträde till GPS ochdemonstrationsläge.
Öppnar menyn Phone Menu. Visning av
telefonens samtalslista.

Utmatnin
g av CD-skiva.

Val av föregående/nästa
radiostation.
Val av föregående/nästa spår på CD eller MP3.
Val av föregående/nästa rad
i en lista.

Val av före
gående/nästa radiostation i listan.
Val av föregående/nästa MP3-mapp.
Val av föregående/nästa sidai en lista.

ESC: avbr
yter pågående
funktion.
Öppnar menyn
Traffi c Menu.
Visning av aktuella
trafi kvarningar.
SD-kortläsare (enbartnavigation).
Öppnar men
yn
Navigation Menu. Visningav de senastedestinationerna. Öppnar men
yn "MODE".
Val av visning i tur och ordning av:
RADIO, Map (Karta), NAV (om navigation pågår),
Phone (Telefon) (om samtal pågår), Trip computer (Färddator).
Lång tryckning: svart skärm visas (DARK). Knappar
1 - 6:
Val av lagrad radiostation.
Lång tryckning: lagring av stationen man lyssnar på.
Inställning av ljudvolymen (alla ljudkällor ställs in
oberoende av varandra,
även meddelanden och
navigationsinstruktioner).
