Page 151 of 245
11
PRAKTISKĀ INFORMĀCIJA

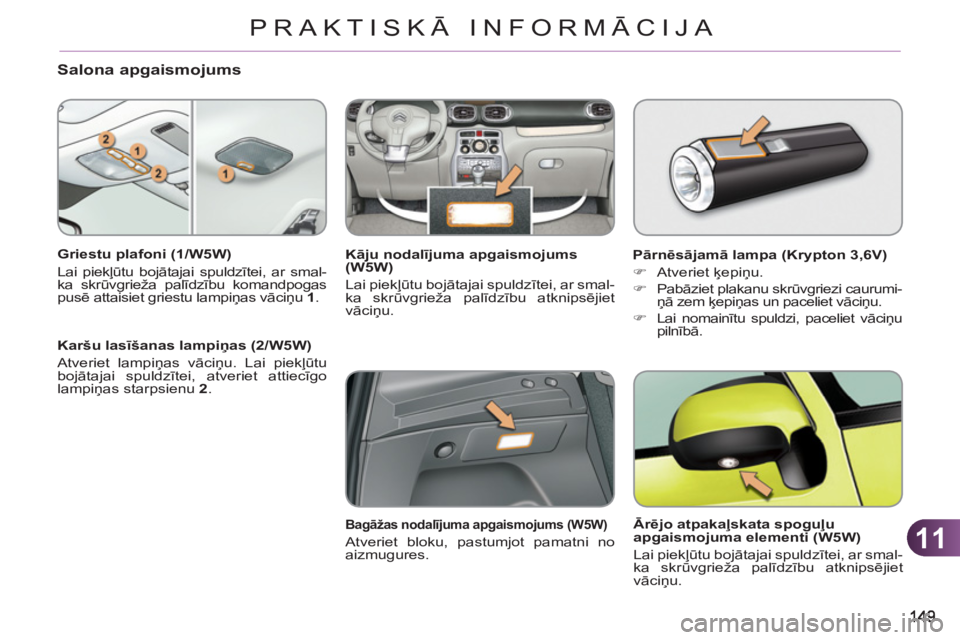

Salona apgaismojums
Griestu plafoni (1/W5W)
Lai piekļūtu bojātajai spuldzītei, ar smal-
ka skrūvgrieža palīdzību komandpogas
pusē attaisiet griestu lampiņas vāciņu 1
.
Karšu lasīšanas lampiņas (2/W5W)
Atveriet lampiņas vāciņu. Lai piekļūtu
bojātajai spuldzītei, atveriet attiecīgo
lampiņas starpsienu 2
.
Kāju nodalījuma apgaismojums
(W5W)
Lai piekļūtu bojātajai spuldzītei, ar smal-
ka skrūvgrieža palīdzību atknipsējiet
vāciņu.
Bagāžas nodalījuma apgaismojums (W5W)
Atveriet bloku, pastumjot pamatni no
aizmugures.
Pārnēsājamā lampa (Krypton 3,6V)
)
Atveriet ķepiņu.
)
Pabāziet plakanu skrūvgriezi caurumi-
ņā zem ķepiņas un paceliet vāciņu.
)
Lai nomainītu spuldzi, paceliet vāciņu
pilnībā.
Ārējo atpakaļskata spoguļu
apgaismojuma elementi (W5W)
Lai piekļūtu bojātajai spuldzītei, ar smal-
ka skrūvgrieža palīdzību atknipsējiet
vāciņu.
Page 152 of 245
11
PRAKTISKĀ INFORMĀCIJA
CITROËN nekādā veidā nav
atbildīgs par nodarītajiem ma-
teriālajiem zaudējumiem vai
darbības traucējumiem, kas ra-
dušies jūsu automašīnai sakarā
ar CITROËN neizplatītiem un
neieteiktiem aksesuāriem, kas
uzstādīti, neievērojot instrukci-
jas, īpaši papildus aparātiem,
kuru kopējais patēriņš pārsniedz
10 miliampērus.
Elektrisko aksesuāru
izstādīšana
Jūsu automašīnas elektriskā
sistēma paredzēta, lai tajā varētu
darboties sērijveida vai papildu
aprīkojums.
Lai jūsu automašīnā uzst
ādītu
citu aprīkojumu vai aksesuārus,
sazinieties ar CITROËN pār-
stāvniecību vai kvalifi cētu re-
montdarbnīcu.

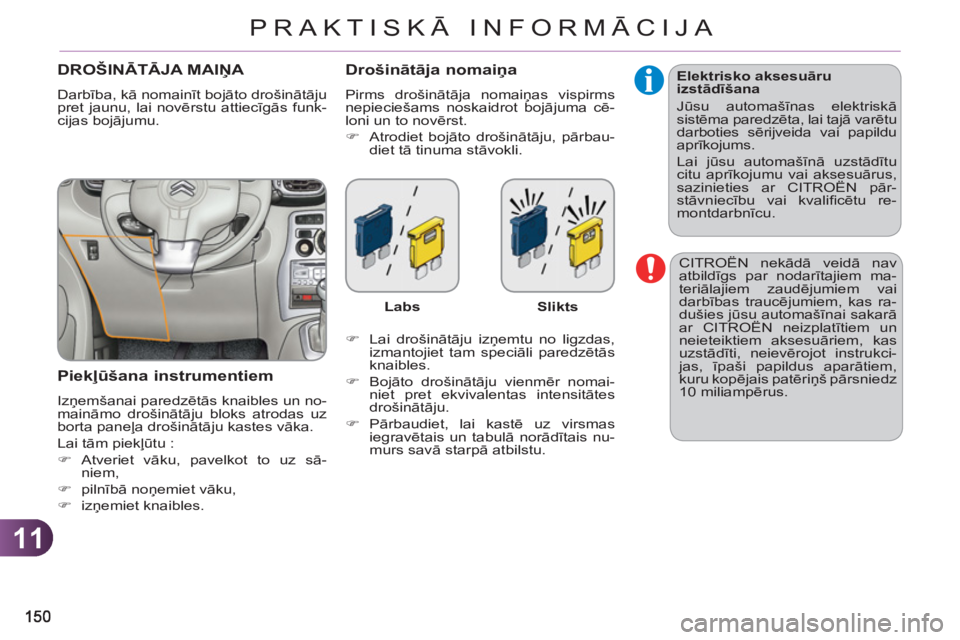

DROŠINĀTĀJA MAIŅA
Darbība, kā nomainīt bojāto drošinātāju
pret jaunu, lai novērstu attiecīgās funk-
cijas bojājumu.
Piekļūšana instrumentiem
Izņemšanai paredzētās knaibles un no-
maināmo drošinātāju bloks atrodas uz
borta paneļa drošinātāju kastes vāka.
Lai tām piekļūtu :
)
Atveriet vāku, pavelkot to uz sā-
niem,
)
pilnībā noņemiet vāku,
)
izņemiet knaibles.
Drošinātāja nomaiņa
Pirms drošinātāja nomaiņas vispirms
nepieciešams noskaidrot bojājuma cē-
loni un to novērst.
)
Atrodiet bojāto drošinātāju, pārbau-
diet tā tinuma stāvokli.
)
Lai drošinātāju izņemtu no ligzdas,
izmantojiet tam speciāli paredzētās
knaibles.
)
Bojāto drošinātāju vienmēr nomai-
niet pret ekvivalentas intensitātes
drošinātāju.
)
Pārbaudiet, lai kastē uz virsmas
iegravētais un tabulā norādītais nu-
murs savā starpā atbilstu.
Labs
Slikts
Page 153 of 245
11
151
PRAKTISKĀ INFORMĀCIJA
Drošinātāji borta panelī
Drošinātāju kaste atrodas borta paneļa
apakšdaļā (kreisā puse).
Piekļūšana drošinātājiem
)
skatīt sadaļu "Piekļūšana instru-
mentiem".
Drošinātāju tabula
Drošinātāja Nr.
Intensitāte
Funkcijas
FH36
5 A
Piekabes vadības bloks.
FH37
1
5 A
Treilera aksesuāru ligzdas barošana.
FH38
20
A
Pēcpārdošanas navigācija.
FH39
20 A
Apsildāmie sēdekļi.
FH40
30 A
Piekabes vadības bloks.
Drošinātāja Nr.
Intensitāte
Funkcijas
F1
15 A
Aizmugurējais stikla tīrītājs.
F2
-
Neizmantots.
F3
5 A
Drošības spilvenu un pirotehnisko spriegotāju
kalkulators.
F4
10 A
Stūres leņķa sensors, gaisa kondicionētājs, sajūga
slēdzis, daļiņu fi ltra sūknis, diagnostikas ligzda,
gaisa dozimetrs.
F5
30 A
Logu pacēlāju bloks, pasažiera logu pacēlāja
komandslēdzis, priekšējo logu pacēlāju motors.
F6
30 A
Aizmugurējo logu pacē
lāju motors un vadītāja logu
pacēlāja motors.
F7
5 A
Priekšējais plafons un griestu lampiņa, cimdu kastes apgaismojums,
pārnēsājamā lampa, aizmugurējās lampiņas lasīšanai.
Page 154 of 245
11
152
PRAKTISKĀ INFORMĀCIJA
Drošinātāja Nr.
Intensitāte
Funkcijas
F8
20 A
Daudzfunkciju ekrāns, auto magnetola, radio
navigācija.
F9
30 A
Auto magnetola (otrais saslēgums),
12 V kontaktligzda.
F10
15 A
Komandpogas uz stūres.
F11
15 A
Pretaizdzīšanas ierīce, diagnostikas ligzda.
F12
15 A
Lietus/gaismas sensors, piekabes vadības bloks.
F13
5 A
Galvenais stop slēdzis, motora vadības bloks.
F14
15 A
Novietošanas palīgierīces kalkulators, drošības jostu
signāllampiņu displejs, drošības spilvenu kalkulators,
mērinstrumentu panelis, gaisa kondicionētājs, USB ieeja.
F15
30 A
Centrālās slēdzenes aizslēgšanās.
F16
-
Netiek izmantots.
F17
40 A
Aizmugurējā loga un ārējo atpakaļskata spoguļu
atkausēšana.
SH
-
PARC (stāvēšanas) šunts.
Page 155 of 245
11
153
PRAKTISKĀ INFORMĀCIJA

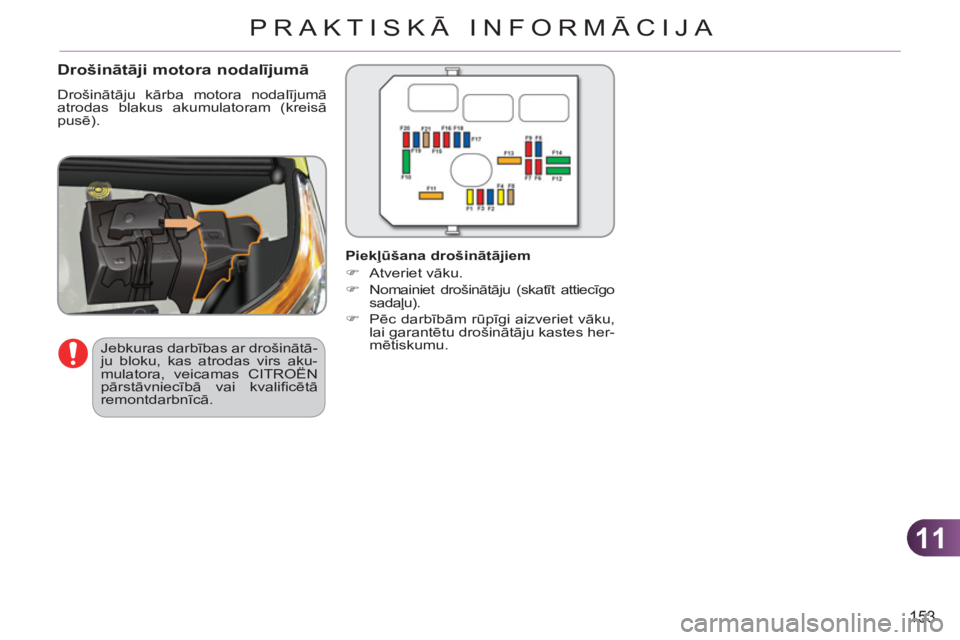

Drošinātāji motora nodalījumā
Drošinātāju kārba motora nodalījumā
atrodas blakus akumulatoram (kreisā
pusē).
Jebkuras darbības ar drošinātā-
ju bloku, kas atrodas virs aku-
mulatora, veicamas CITROËN
pārstāvniecībā vai kvalifi cētā
remontdarbnīcā.
Piekļūšana drošinātājiem
)
Atveriet vāku.
)
Nomainiet drošinātāju (skatīt attiecīgo
sadaļu).
)
Pēc darbībām rūpīgi aizveriet vāku,
lai garantētu drošinātāju kastes her-
mētiskumu.
Page 156 of 245
11
154
PRAKTISKĀ INFORMĀCIJA

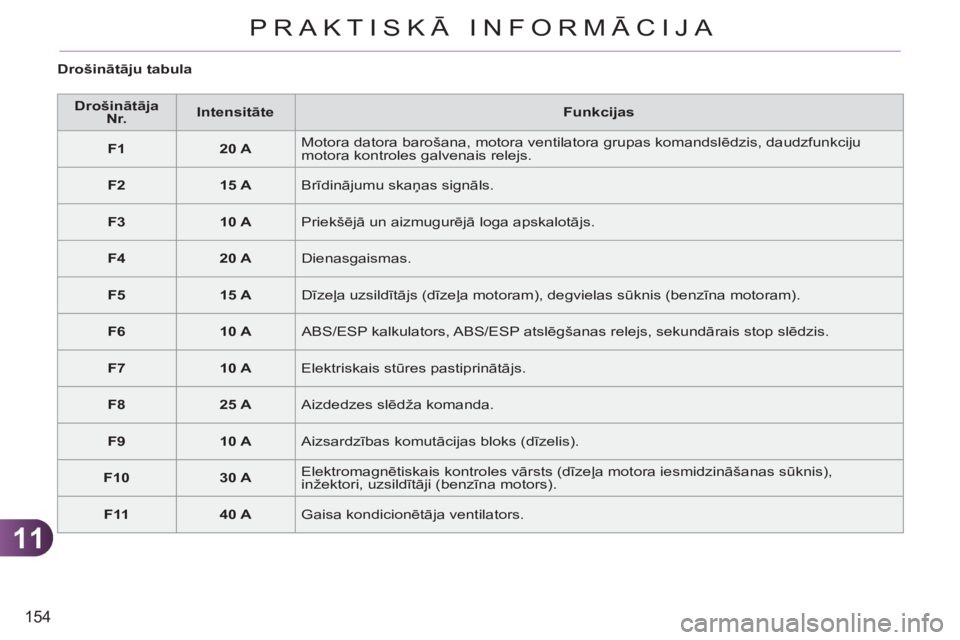

Drošinātāju tabula
Drošinātāja
Nr.
Intensitāte
Funkcijas
F1
20 A
Motora datora barošana, motora ventilatora grupas komandslēdzis, daudzfunkciju
motora kontroles galvenais relejs.
F2
15 A
Brīdinājumu skaņas signāls.
F3
10 A
Priekšējā un aizmugurējā loga apskalotājs.
F4
20 A
Dienasgaismas.
F5
15 A
Dīzeļa uzsildītājs (dīzeļa motoram), degvielas sūknis (benzīna motoram).
F6
10 A
ABS/ESP kalkulators, ABS/ESP atslēgšanas relejs, sekundārais stop slēdzis.
F7
10 A
Elektriskais stūres pastiprinātājs.
F8
25 A
Aizdedzes slēdža komanda.
F9
10 A
Aizsardzības komutācijas bloks (dīzelis).
F10
30 A
Elektromagnētiskais kontroles vārsts (dīzeļa motora iesmidzināšanas sūknis),
inžektori, uzsildītāji (benzīna motors).
F11
40 A
Gaisa kondicionētāja ventilators.
Page 157 of 245
11
PRAKTISKĀ INFORMĀCIJA

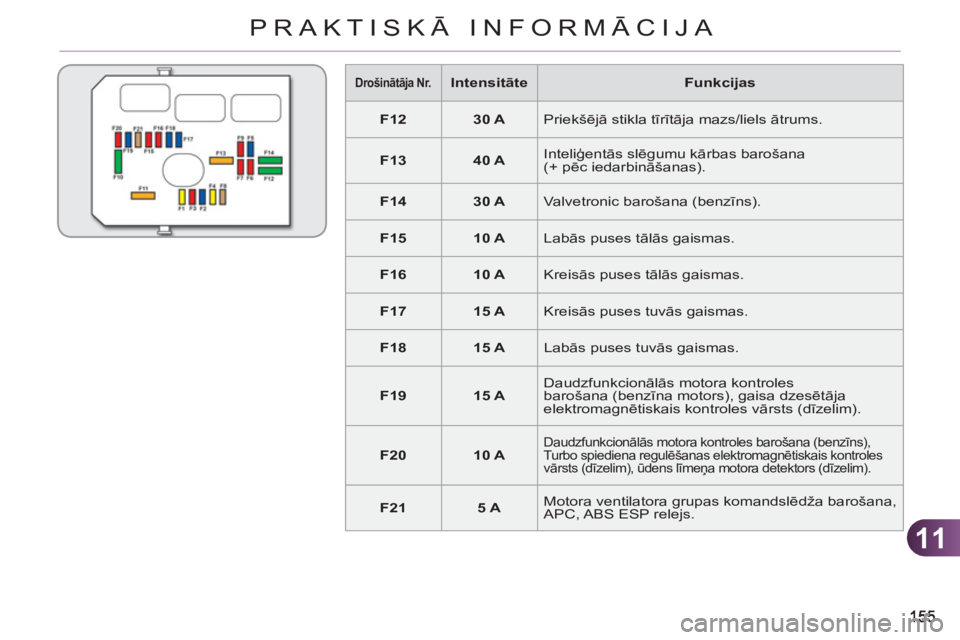

Drošinātāja Nr.
Intensitāte
Funkcijas
F12
30 A
Priekšējā stikla tīrītāja mazs/liels ātrums.
F13
40 A
Inteliģentās slēgumu kārbas barošana
(+ pēc iedarbināšanas).
F14
30 A
Valvetronic barošana (benzīns).
F15
10 A
Labās puses tālās gaismas.
F16
10 A
Kreisās puses tālās gaismas.
F17
15 A
Kreisās puses tuvās gaismas.
F18
15 A
Labās puses tuvās gaismas.
F19
15 A
Daudzfunkcionālās motora kontroles
barošana (benzīna motors), gaisa dzesētāja
elektromagnētiskais kontroles vārsts (dīzelim).
F20
10 A
Daudzfunkcionālās motora kontroles barošana (benzīns),
Turbo spiediena regulēšanas elektromagnētiskais kontroles
vārsts (dīzelim), ūdens līmeņa motora detektors (dīzelim).
F21
5 A
Motora ventilatora grupas komandslēdža barošana,
APC, ABS ESP relejs.
Page 158 of 245
11
156
PRAKTISKĀ INFORMĀCIJA

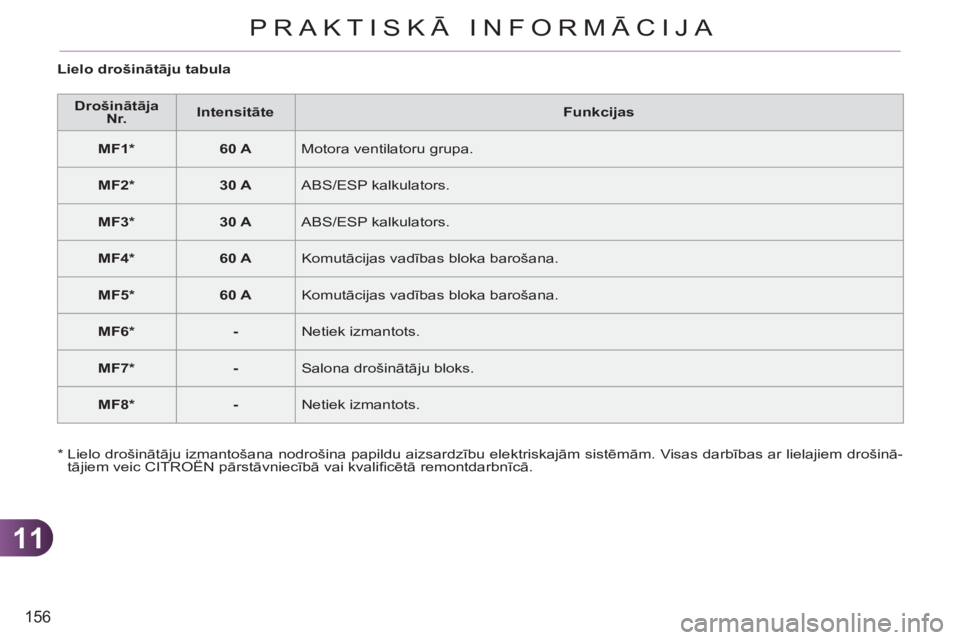

Lielo drošinātāju tabula
Drošinātāja
Nr.
Intensitāte
Funkcijas
MF1 *
60 A
Motora ventilatoru grupa.
MF2 *
30 A
ABS/ESP kalkulators.
MF3 *
30 A
ABS/ESP kalkulators.
MF4 *
60 A
Komutācijas vadības bloka barošana.
MF5 *
60 A
Komutācijas vadības bloka barošana.
MF6 *
-
Netiek izmantots.
MF7 *
-
Salona drošinātāju bloks.
MF8 *
-
Netiek izmantots.
*
Lielo drošinātāju izmantošana nodrošina papildu aizsardzību elektriskajām sist
ēmām. Visas darbības ar lielajiem drošinā-
tājiem veic CITROËN pārstāvniecībā vai kvalifi cētā remontdarbnīcā.
Page 159 of 245
11
PRAKTISKĀ INFORMĀCIJA
AKUMULATORS
Veids, kā uzlādēt jūsu izlādēto akumu-
latoru vai iedarbināt motoru, izmantojot
rezerves akumulatoru.
Piekļūšana akumulatoram
Lai iedarbinātu motoru no cita akumulatora
)
Pieslēdziet sarkano savienojošo
vadu pie bojātā akumulatora A
spa-
iles (+) un rezerves akumulatora B
spailes (+).
)
Pieslēdziet vienu zaļā vai melnā sa-
vienojošā vada galu pie papildu B
akumulatora (-) spailes.
)
Pieslēdziet otru zaļā vai melnā sa-
vienojošā vada galu pie jūsu auto-
mašīnas pasas punkta (-).
)
Iedarbiniet bojāto automašīnu.
)
Ieslēdziet bojātās automašīnas aiz-
dedzi un iedarbiniet motoru.
)
Pagaidiet, līdz motors sāk strādāt
vienmērīgi, un atvienojiet vadus.
Akumulators atrodas zem motora pār-
sega.
Lai piekļūtu akumulatoram :
)
atveriet motora pārsegu, izmantojot
iekšējo sviru, tad ā
rējo sviru,
)
nostipriniet motora pārsega balstu,
)
noņemiet spailes (+) plastikāta pār-
segu.
Ja ir šāda uzlīme, it īpaši ar Stop &
Start, tā norāda, ka izmantojot īpa-
šas tehnoloģijas un parametru 12 V svinu saturošu akumulatoru, tā no-
maiņas vai atslēgšanas gadījumā
nepieciešama vienīgi CITROËN
pārstāvniecības vai kvalifi cētas re-
montdarbnīcas palīdzība.
Neievērojot šos ieteikumus, var
rasties priekšlaicīga akumulatora
nolietošanās.
Pēc akumulatora ievietošanas
atpakaļ CITROËN vai kvalifi cē-
tā remontdarbnīcā Stop & Start
aktivizēsies tikai pēc ilgstošas
automašīnas imobilizācijas, kas
atkarīga no laika apstākļiem un
akumulatora lādiņa stāvokļa
(līdz pat 8 stundām).
Page 160 of 245
11
158
PRAKTISKĀ INFORMĀCIJA
Akumulatoru sastāvā ir tādas
kaitīgas vielas kā sērskābe un
svins. No tām ir jāatbrīvojas at-
bilstoši likumdošanā noteiktajām
normām. Akumulatori nekādā
gadījumā nedrīkst tikt izmesti
kopā ar mājsaimniecības atkri-
tumiem.
Izlietotās baterijas un akumula-
torus nododiet tam paredzētā
nodošanas punktā.

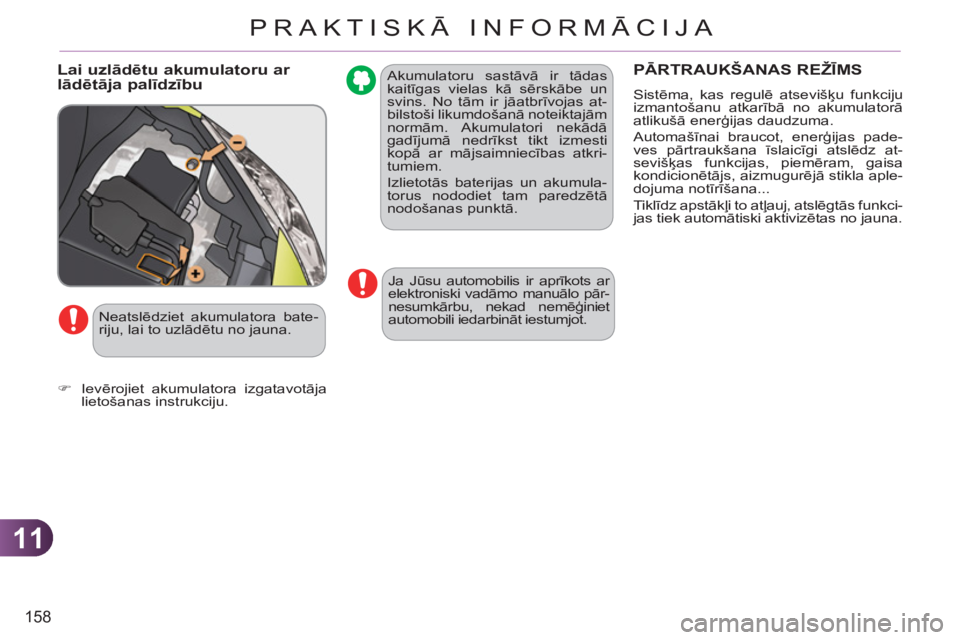

Lai uzlādētu akumulatoru ar
lādētāja palīdzībuPĀRTRAUKŠANAS REŽĪMS
Sistēma, kas regulē atsevišķu funkciju
izmantošanu atkarībā no akumulatorā
atlikušā enerģijas daudzuma.
Automašīnai braucot, enerģijas pade-
ves pārtraukšana īslaicīgi atslēdz at-
sevišķas funkcijas, piemēram, gaisa
kondicionētājs, aizmugurējā stikla aple-
dojuma notīrīšana...
Tiklīdz apstākļi to atļauj, atslēgtās funkci-
jas tiek automātiski aktivizētas no jauna.
Ja Jūsu automobilis ir aprīkots ar
elektroniski vadāmo manuālo pār-
nesumkārbu, nekad nemēģiniet
automobili iedarbināt iestumjot.
Neatslēdziet akumulatora bate-
riju, lai to uzlād
ētu no jauna.
)
Ievērojiet akumulatora izgatavotāja
lietošanas instrukciju.
