9
U
P
O
ZNAVANJE V
O
ZILA

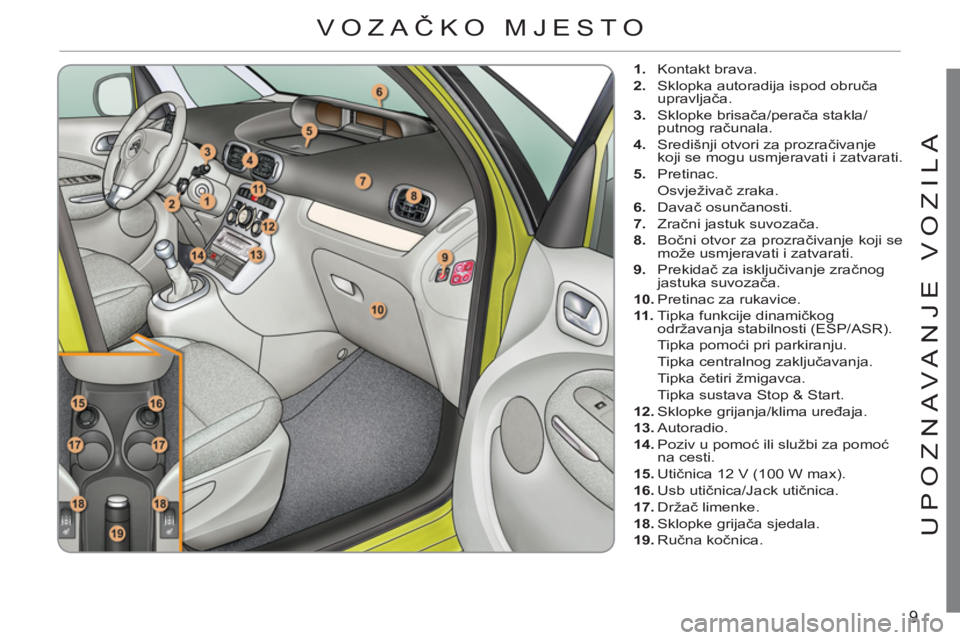

1.
Kontakt brava.

2.
Sklopka autoradija ispod obruča
upravljača.

3.
Sklopke brisača/perača stakla/
putnog računala.

4.
Središnji otvori za prozračivanje
koji se mogu usmjeravati i zatvarati.

5.
Pretinac.
Osvježivač zraka.

6.
Davač osunčanosti.

7.
Zračni jastuk suvozača.

8.
Bočni otvor za prozračivanje koji se
može usmjeravati i zatvarati.

9.
Prekidač za isključivanje zračnog
jastuka suvozača.

10.
Pretinac za rukavice.

11 .
Tipka funkcije dinamičkog
održavanja stabilnosti (ESP/ASR).
Tipka pomoći pri parkiranju.
Tipka centralnog zaključavanja.
Tipka četiri žmigavca.
Tipka sustava Stop & Start.

12.
Sklopke grijanja/klima uređaja.

13.
Autoradio.

14.
Poziv u pomoć ili službi za pomoć
na cesti.

15.
Utičnica 12 V (100 W max).

16.
Usb utičnica/Jack utičnica.

17.
Držač limenke.

18.
Sklopke grijača sjedala.

19.
Ručna kočnica.



VOZAČKO MJESTO

10

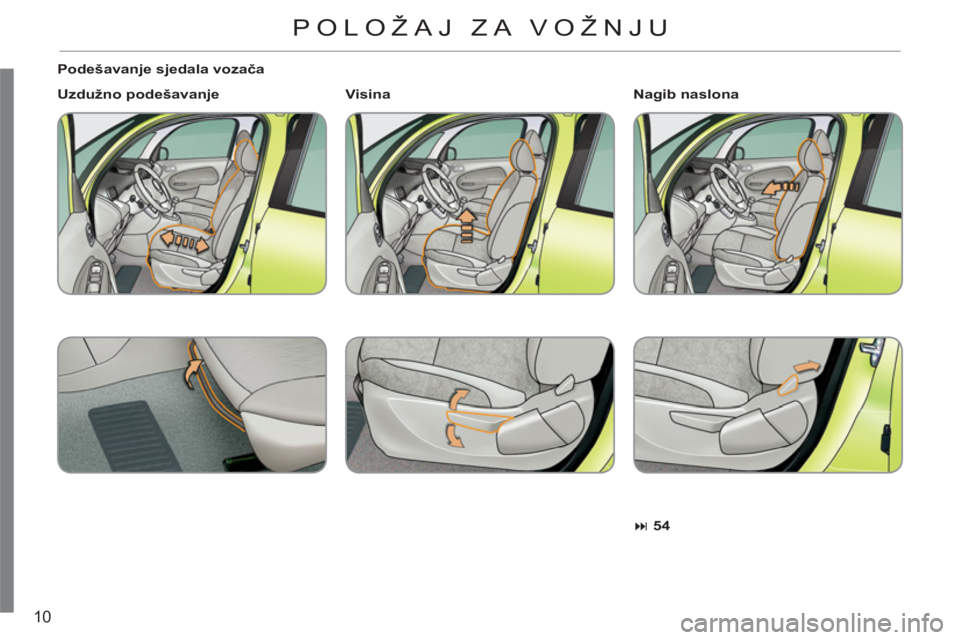

Podešavanje sjedala vozača

Uzdužno podešavanje




54



Nagib naslona


Visina

POLOŽAJ ZA VOŽNJU

11
U
P
O
ZNAVANJE V
O
ZILA

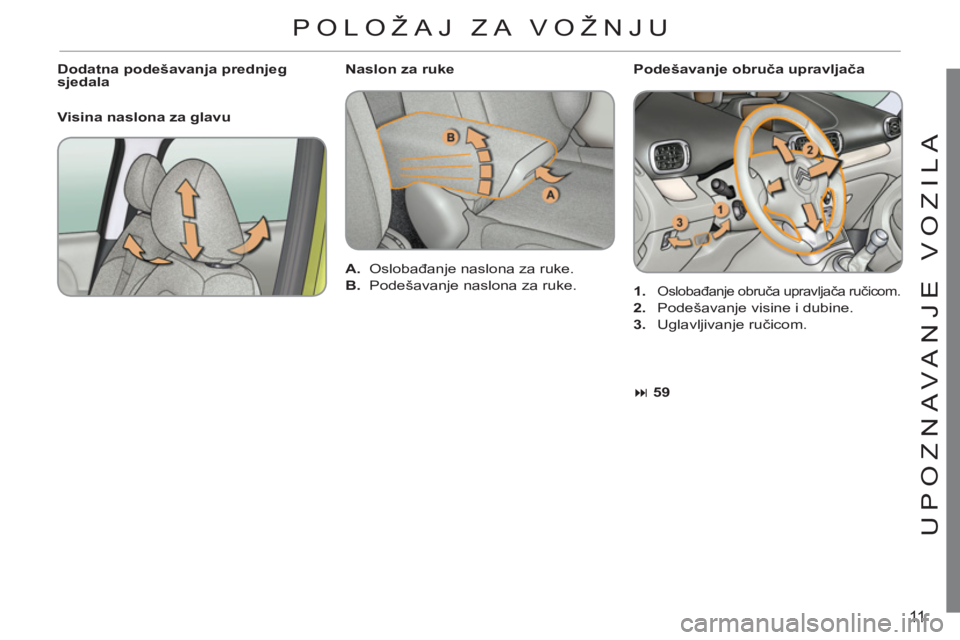

Podešavanje obruča upravljača


1.

Oslobađanje obruča upravljača ručicom.


2.
Podešavanje visine i dubine.

3.
Uglavljivanje ručicom.
Dodatna podešavanja prednjeg
sjedala

Visina naslona za glavu





59



Naslon za ruke


A.
Oslobađanje naslona za ruke.

B.
Podešavanje naslona za ruke.

POLOŽAJ ZA VOŽNJU

12

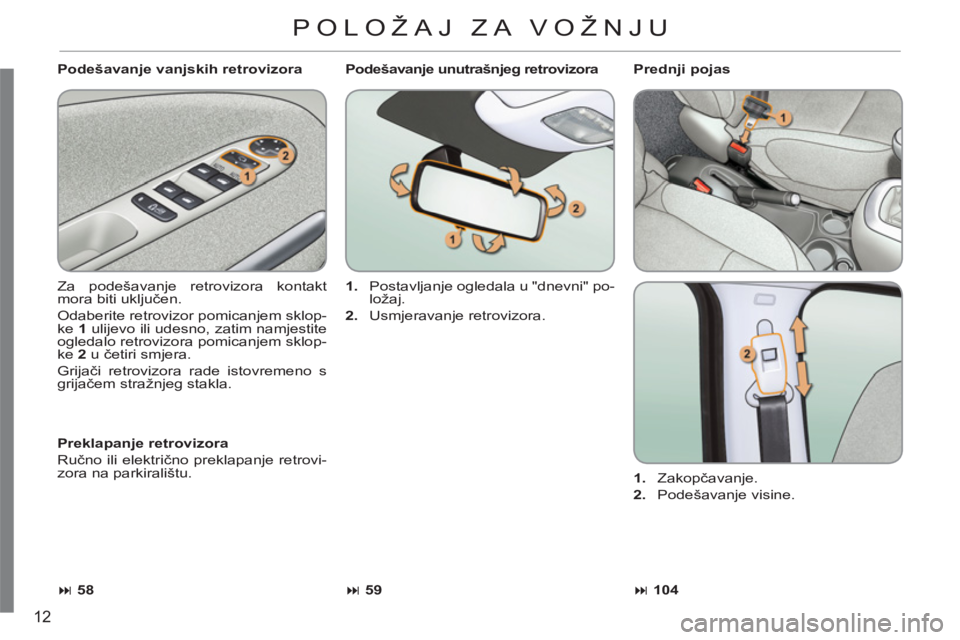

Podešavanje vanjskih retrovizora
Za podešavanje retrovizora kontakt
mora biti uključen.
Odaberite retrovizor pomicanjem sklop-
ke 1
ulijevo ili udesno, zatim namjestite
ogledalo retrovizora pomicanjem sklop-
ke 2
u četiri smjera.
Grijači retrovizora rade istovremeno s
grijačem stražnjeg stakla.
Podešavanje unutrašnjeg retrovizora


1.
Postavljanje ogledala u "dnevni" po-
ložaj.

2.
Usmjeravanje retrovizora.
Prednji pojas


1.
Zakopčavanje.

2.
Podešavanje visine.



59




104



Preklapanje retrovizora

Ručno ili električno preklapanje retrovi-
zora na parkiralištu.



58


POLOŽAJ ZA VOŽNJU

13
U
P
O
ZNAVANJE V
O
ZILA

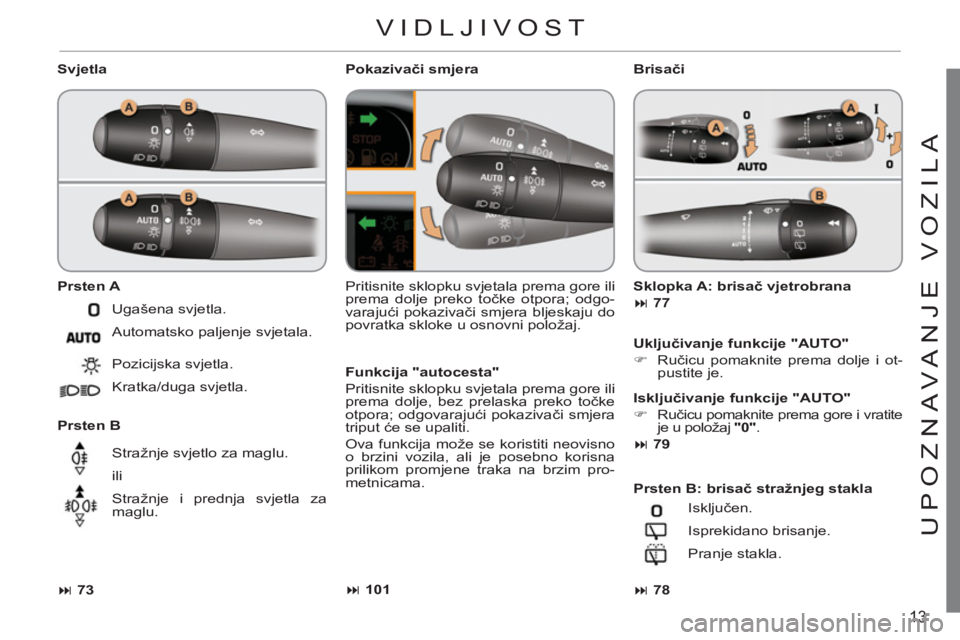

Svjetla

Prsten A


Prsten B
Pritisnite sklopku svjetala prema gore ili
prema dolje preko točke otpora; odgo-
varajući pokazivači smjera bljeskaju do
povratka skloke u osnovni položaj.
Pokazivači smjera

Uključivanje funkcije "AUTO"



)
Ručicu pomaknite prema dolje i ot-
pustite je.

Prsten B: brisač stražnjeg stakla




73





78


Ugašena svjetla.
Automatsko paljenje svjetala.
Pozicijska svjetla.
Kratka/duga svjetla.
Stražnje svjetlo za maglu.
ili
Stražnje i prednja svjetla za
maglu. Isključen.
Isprekidano brisanje.
Pranje stakla.
Sklopka A: brisač vjetrobrana




77

Brisači

Isključivanje funkcije "AUTO"



)
Ručicu pomaknite prema gore i vratite
je u položaj "0"
.



79




101


Funkcija "autocesta"

Pritisnite sklopku svjetala prema gore ili
prema dolje, bez prelaska preko točke
otpora; odgovarajući pokazivači smjera
triput će se upaliti.
Ova funkcija može se koristiti neovisno
o brzini vozila, ali je posebno korisna
prilikom promjene traka na brzim pro-
metnicama.
VIDLJIVOST

14

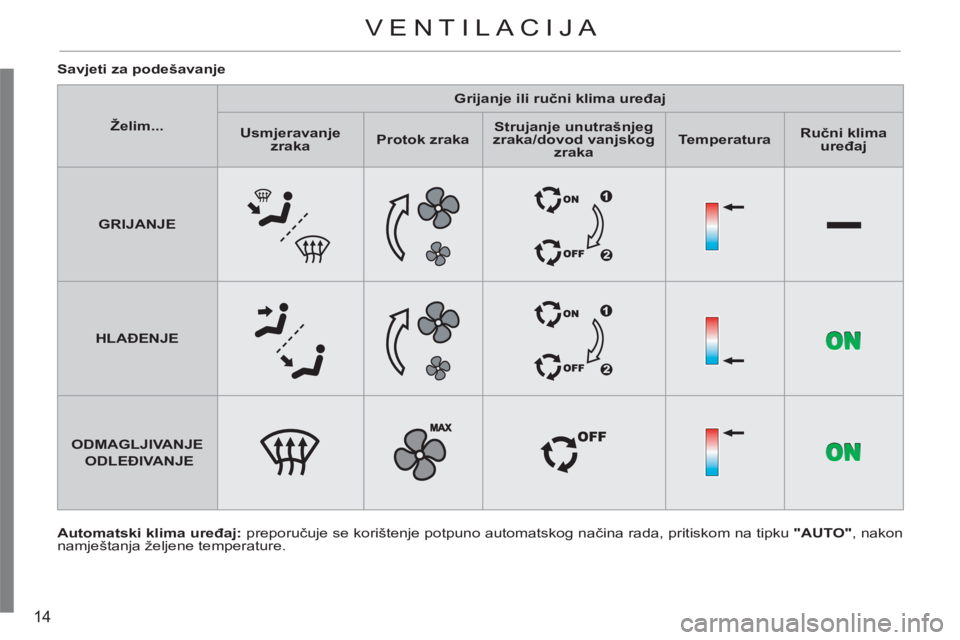

Automatski klima uređaj:
preporučuje se korištenje potpuno automatskog načina rada, pritiskom na tipku "AUTO"
, nakon
namještanja željene temperature.
Savjeti za podešavanje


VENTILACIJA



Želim...



Grijanje ili ručni klima uređaj




Usmjeravanje
zraka



Protok zraka



Strujanje unutrašnjeg
zraka/dovod vanjskog
zraka



Temperatura



Ručni klima
uređaj




GRIJANJE















HLAĐENJE















ODMAGLJIVANJE

ODLEĐIVANJE

15
U
P
O
ZNAVANJE V
O
ZILA

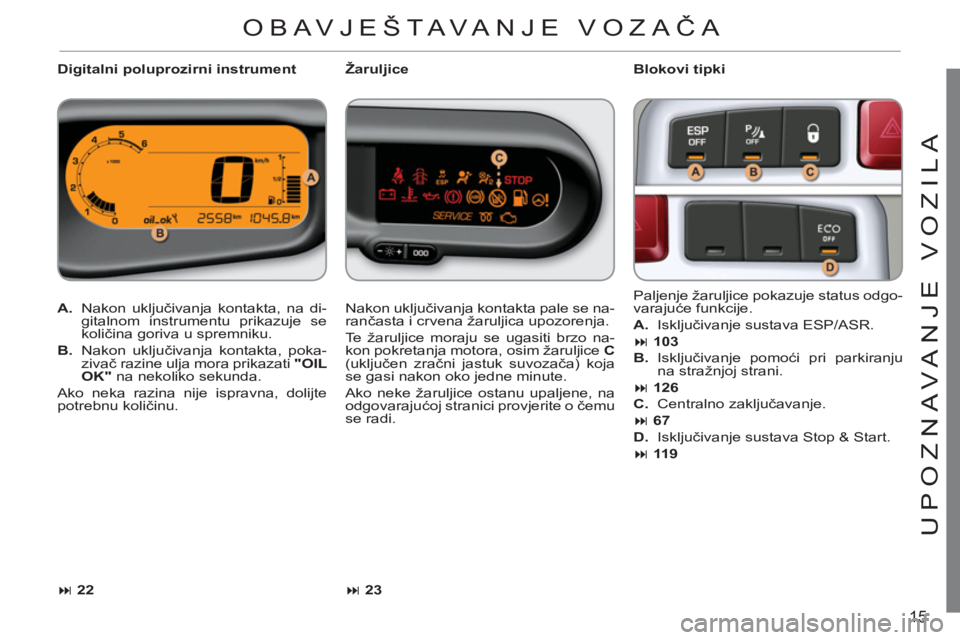

Digitalni poluprozirni instrument
Blokovi tipki


A.
Nakon uključivanja kontakta, na di-
gitalnom instrumentu prikazuje se
količina goriva u spremniku.

B.
Nakon uključivanja kontakta, poka-
zivač razine ulja mora prikazati "OIL
OK"
na nekoliko sekunda.
Ako neka razina nije ispravna, dolijte
potrebnu količinu. Paljenje žaruljice pokazuje status odgo-
varajuće funkcije.


A.
Isključivanje sustava ESP/ASR.


103


B.
Isključivanje pomoći pri parkiranju
na stražnjoj strani.


126


C.
Centralno zaključavanje.


67


D.
Isključivanje sustava Stop & Start.

11 9



Nakon uključivanja kontakta pale se na-
rančasta i crvena žaruljica upozorenja.
Te žaruljice moraju se ugasiti brzo na-
kon pokretanja motora, osim žaruljice C

(uključen zračni jastuk suvozača) koja
se gasi nakon oko jedne minute.
Ako neke žaruljice ostanu upaljene, na
odgovarajućoj stranici provjerite o čemu
se radi. Žaruljice



22




23


OBAVJEŠTAVA NJE VOZAČA

16

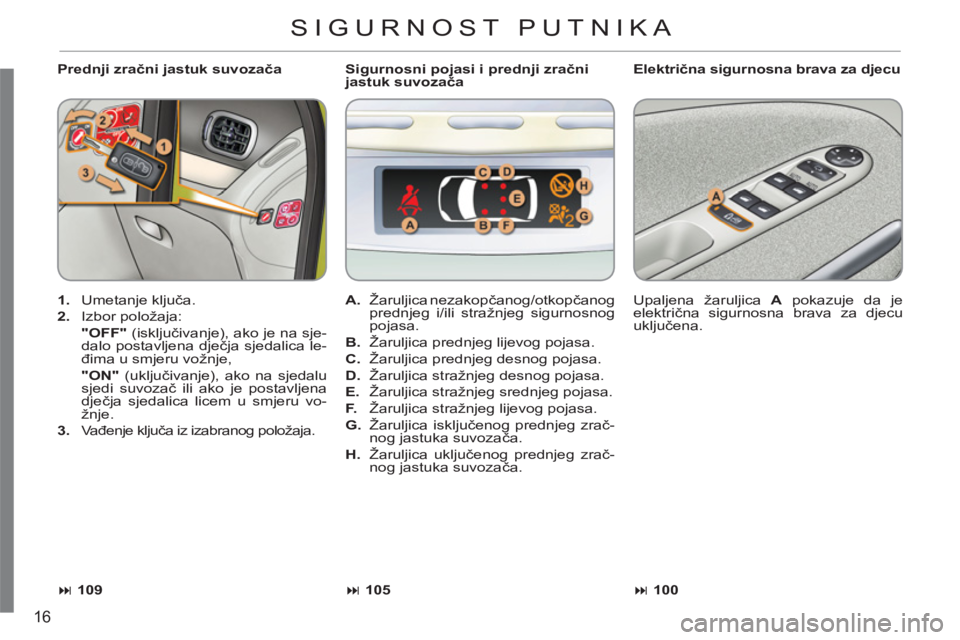

Prednji zračni jastuk suvozača
Električna sigurnosna brava za djecu


1.
Umetanje ključa.

2.
Izbor položaja:
"OFF"
(isključivanje), ako je na sje-
dalo postavljena dječja sjedalica le-
đima u smjeru vožnje,
"ON"
(uključivanje), ako na sjedalu
sjedi suvozač ili ako je postavljena
dječja sjedalica licem u smjeru vo-
žnje.

3.
Vađenje ključa iz izabranog položaja. Upaljena žaruljica A
pokazuje da je
električna sigurnosna brava za djecu
uključena.

A.
Žaruljica nezakopčanog/otkopčanog
prednjeg i/ili stražnjeg sigurnosnog
pojasa.

B.
Žaruljica prednjeg lijevog pojasa.

C.
Žaruljica prednjeg desnog pojasa.

D.
Žaruljica stražnjeg desnog pojasa.

E.
Žaruljica stražnjeg srednjeg pojasa.

F.
Žaruljica stražnjeg lijevog pojasa.

G.
Žaruljica isključenog prednjeg zrač-
nog jastuka suvozača.

H.
Žaruljica uključenog prednjeg zrač-
nog jastuka suvozač
a.
Sigurnosni pojasi i prednji zračni
jastuk suvozača



105





109





100




SIGURNOST PUTNIKA

17
U
P
O
ZNAVANJE V
O
ZILA
VOŽNJA

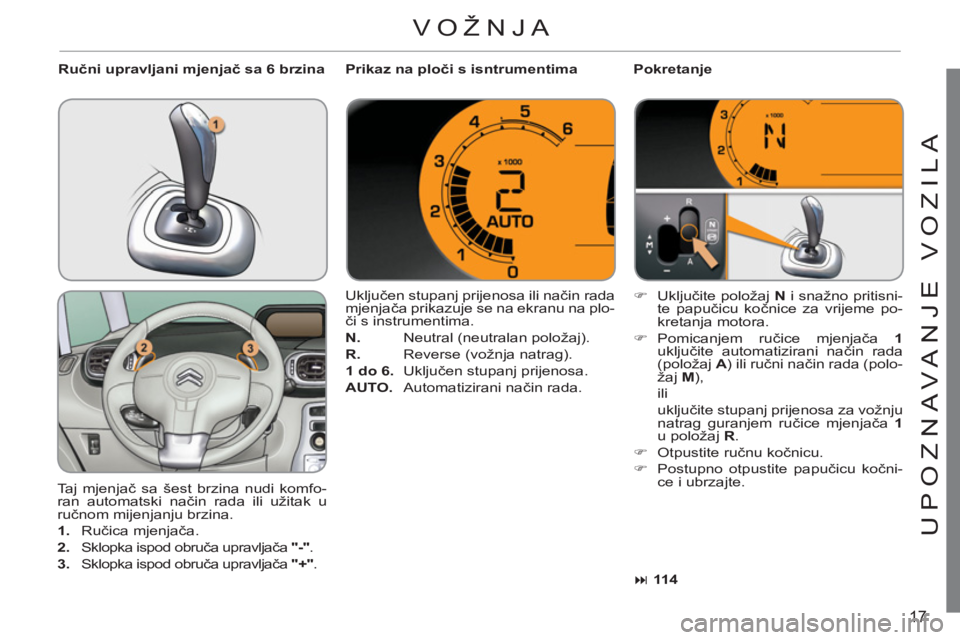

Taj mjenjač sa šest brzina nudi komfo-
ran automatski način rada ili užitak u
ručnom mijenjanju brzina.


1.
Ručica mjenjača.

2.
Sklopka ispod obruča upravljača "-"
.

3.
Sklopka ispod obruča upravljača "+"
.
Uključen stupanj prijenosa ili način rada
mjenjača prikazuje se na ekranu na plo-
či s instrumentima.

N.
Neutral (neutralan položaj).

R.
Reverse (vožnja natrag).

1 do 6.
Uključen stupanj prijenosa.

AUTO.
Automatizirani način rada.

)
Uključite položaj N
i snažno pritisni-
te papučicu kočnice za vrijeme po-
kretanja motora.

)
Pomicanjem ručice mjenjača 1

uključite automatizirani način rada
(položaj A
) ili ručni način rada (polo-
žaj M
),
ili
uključite stupanj prijenosa za vožnju
natrag guranjem ručice mjenjača 1

u položaj R
.

)
Otpustite ručnu kočnicu.

)
Postupno otpustite papučicu kočni-
ce i ubrzajte.
Ručni upravljani mjenjač sa 6 brzina
Prikaz na ploči s isntrumentima
Pokretanje



11 4

18

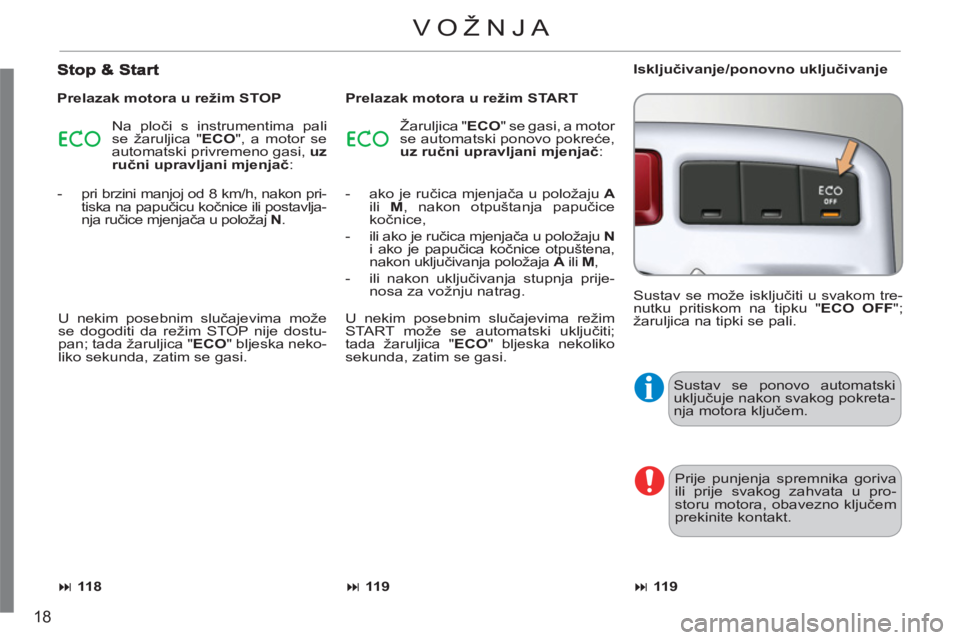

Sustav se ponovo automatski
uključuje nakon svakog pokreta-
nja motora ključem.
Prije punjenja spremnika goriva
ili prije svakog zahvata u pro-
storu motora, obavezno ključem
prekinite kontakt.
VOŽNJA

Prelazak motora u režim STOP


- ako je ručica mjenjača u položaju A

ili M
, nakon otpuštanja papučice
kočnice,

- ili ako je ručica mjenjača u položaju N

i ako je papučica kočnice otpuštena,
nakon uključivanja položaja A
ili M
,

- ili nakon uključivanja stupnja prije-
nosa za vožnju natrag.

Na ploči s instrumentima pali
se žaruljica " ECO
", a motor se
automatski privremeno gasi, uz
ručni upravljani mjenjač
:


- pri brzini manjoj od 8 km/h, nakon pri-
tiska na papučicu kočnice ili postavlja-
nja ručice mjenjača u položaj N
.
Prelazak motora u režim START
Žaruljica " ECO
" se gasi, a motor
se automatski ponovo pokreće,
uz ručni upravljani mjenjač
:
U nekim posebnim slučajevima može
se dogoditi da režim STOP nije dostu-
pan; tada žaruljica " ECO
" bljeska neko-
liko sekunda, zatim se gasi.



11 8

U nekim posebnim slučajevima režim
START može se automatski uključiti;
tada žaruljica " ECO
" bljeska nekoliko
sekunda, zatim se gasi.



11 9


Isključivanje/ponovno uključivanje
Sustav se može isključiti u svakom tre-
nutku pritiskom na tipku " ECO OFF
";
žaruljica na tipki se pali.



11 9
