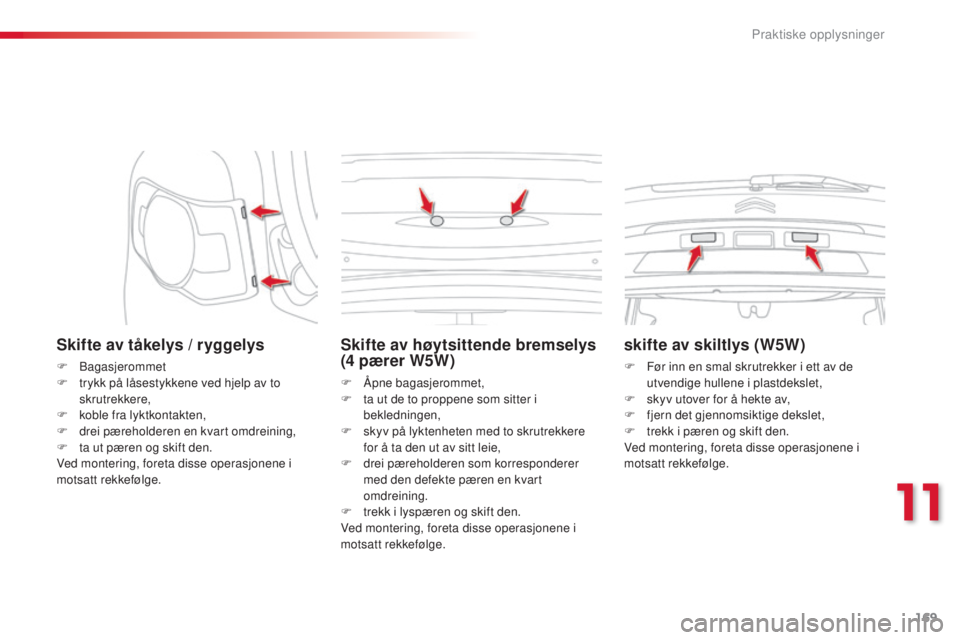

Skifte av tåkelys / ryggelys
F bagasjerommet
F t rykk på låsestykkene ved hjelp av to
skrutrekkere,
F

k
oble fra lyktkontakten,
F

d
rei pæreholderen en kvart omdreining,
F

t
a ut pæren og skift den.
Ved montering, foreta disse operasjonene i
motsatt rekkefølge.
Skifte av høytsittende bremselys
(4 pærer W5W)
F Ã…pne bagasjerommet,
F
t a ut de to proppene som sitter i
bekledningen,
F

s
kyv på lyktenheten med to skrutrekkere
for å ta den ut av sitt leie,
F

d
rei pæreholderen som korresponderer
med den defekte pæren en kvart
omdreining.
F

t
rekk i lyspæren og skift den.
Ved montering, foreta disse operasjonene i
motsatt rekkefølge.
skifte av skiltlys (W5W)
F Før inn en smal skrutrekker i ett av de utvendige hullene i plastdekslet,
F

s
kyv utover for å hekte av,
F

f
jern det gjennomsiktige dekslet,
F

t
rekk i pæren og skift den.
Ved montering, foreta disse operasjonene i
motsatt rekkefølge.
11
Praktiske opplysninger

170
C3Picasso_no_Chap11_informations-pratiques_ed01-2014

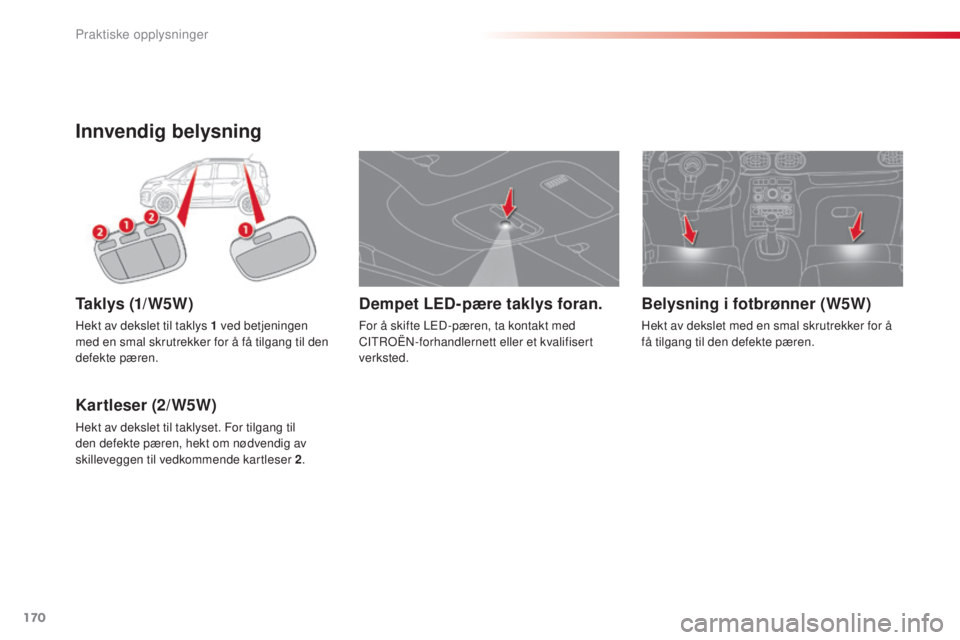

Innvendig belysning
Ta k l y s (1/ W 5 W )
Hekt av dekslet til taklys 1 ved betjeningen
m ed en smal skrutrekker for å få tilgang til den
defekte pæren.
Kartleser (2/W5W)
Hekt av dekslet til taklyset. For tilgang til
den defekte pæren, hekt om nødvendig av
skilleveggen til vedkommende kartleser 2 .
Belysning i fotbrønner (W5W)
Hekt av dekslet med en smal skrutrekker for å
få tilgang til den defekte pæren.
Dempet LED-pære taklys foran.
For å skifte LED-pæren, ta kontakt med
CIt
roËn- forhandlernett eller et kvalifisert
verksted.
Praktiske opplysninger

171
C3Picasso_no_Chap11_informations-pratiques_ed01-2014

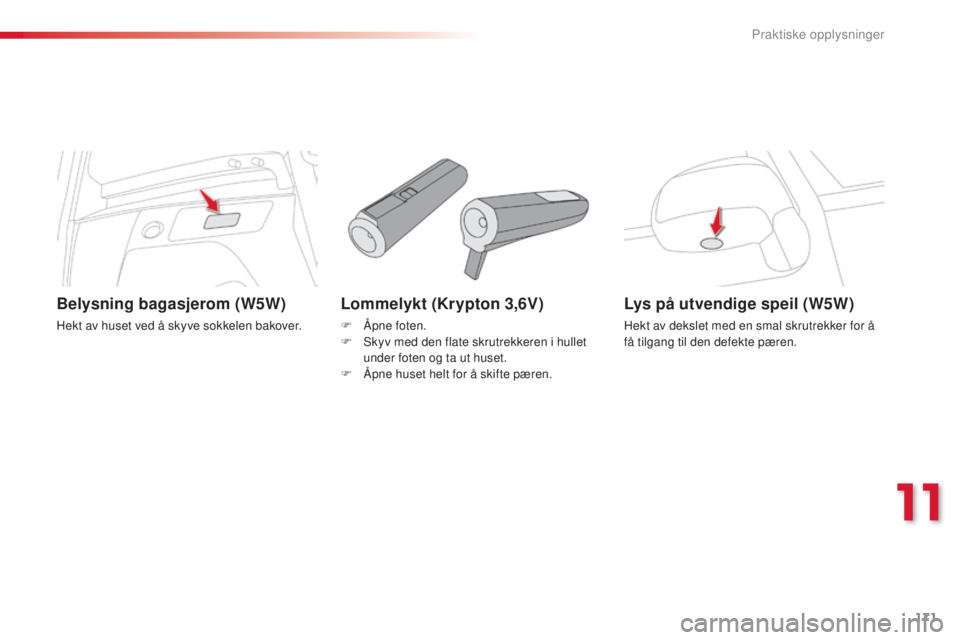

Lommelykt (Krypton 3,6V)
F Ã…pne foten.
F sk yv med den flate skrutrekkeren i hullet
under foten og ta ut huset.
F

Ã…
pne huset helt for å skifte pæren.
Lys på utvendige speil (W5W)
Hekt av dekslet med en smal skrutrekker for å
få tilgang til den defekte pæren.
Belysning bagasjerom (W5W)
Hekt av huset ved å skyve sokkelen bakover.
11
Praktiske opplysninger

172
C3Picasso_no_Chap11_informations-pratiques_ed01-2014
skifte en sikringFremgangsmåte for utskifting av en defekt sikring med en ny, for å utbedre en feil på tilsvarende funksjon.
ta
ngen og ekstrasikringene er plassert
på baksiden av dekslet til sikringsboksen i
dashbordet.
sl

ik får du tilgang:
F

h
ekt av dekslet ved å trekke på siden,
F

f
jern dekslet helt,
F

t
a ut tangen.
Skifte av en sikring
Før du skifter et sikring, må du finne årsaken til
feilen og utbedre den.
F
F
inn den defekte sikringen ved å se på
tilstanden til glødetrådene.
F
b
r
uk spesialtangen til å ta ut sikringen.
F

E
n defekt sikring skal alltid skiftes ut med
en sikring med samme styrke.
F
k
o
ntroller samsvaret mellom nummeret
som står inngravert på boksen, styrken
som står inngravert på sikringen og
tabellene på de neste sidene. Ikke defekt
DefektCI
t

ro
Ën
frasier seg ethvert ansvar
for kostnaderner i forbindelse med
utbedring av bilen din som skyldes
installering av ekstrautstyr som ikke er
levert eller foreskrevet av CI
t

ro
Ën

eller som ikke er installert etter deres
retningslinjer. Dette gjelder spesielt når
forbruket for alle de ekstra tilkoblede
apparatene overskrider 10


milliampere.Installering av elektrisk
tilbehør
Den elektriske kretsen i bilen din er
beregnet på å fungere med standard-
eller opsjonsutstyr.
Før du eventuelt installerer annet
elektrisk utstyr eller tilbehør i bilen, ta
kontakt med CItro
Ën-
forhandlernett
eller et kvalifisert verksted.
Tilgang til verktøyene
Praktiske opplysninger

173
C3Picasso_no_Chap11_informations-pratiques_ed01-2014

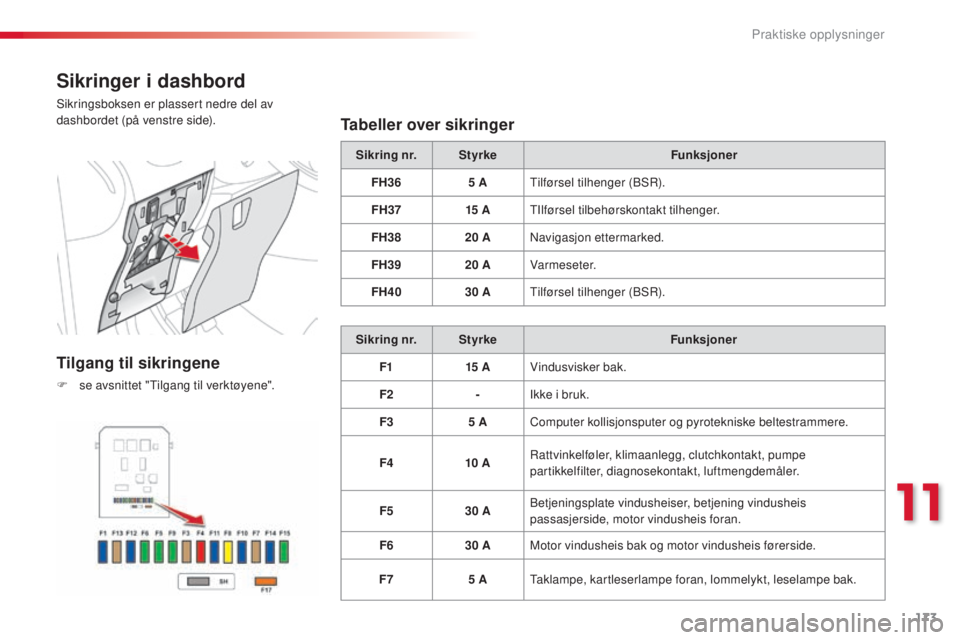

Sikringer i dashbord
sikringsboksen er plassert nedre del av
dashbordet (på venstre side).
Tilgang til sikringene
F se avsnittet "tilgang til verktøyene".
Tabeller over sikringer
Sikring nr.Styrke Funksjoner
FH36 5
A
ti
lførsel tilhenger (
b
sr
)
.
FH37 15


A
tIlf
ørsel tilbehørskontakt tilhenger.
FH38 20
A
na
vigasjon ettermarked.
FH39 20
AVarmeseter.
FH40 30
A
ti
lførsel tilhenger (
b
sr
)
.
Sikring nr. Styrke Funksjoner
F1 15


AVindusvisker bak.
F2 -Ikke i bruk.
F3 5
AComputer kollisjonsputer og pyrotekniske beltestrammere.
F4 10


A
ra
ttvinkelføler, klimaanlegg, clutchkontakt, pumpe
partikkelfilter, diagnosekontakt, luftmengdemåler.
F5 30
A
be
tjeningsplate vindusheiser, betjening vindusheis
passasjerside, motor vindusheis foran.
F6 30
AMotor vindusheis bak og motor vindusheis førerside.
F7 5
A
ta
klampe, kartleserlampe foran, lommelykt, leselampe bak.
11
Praktiske opplysninger

174
C3Picasso_no_Chap11_informations-pratiques_ed01-2014

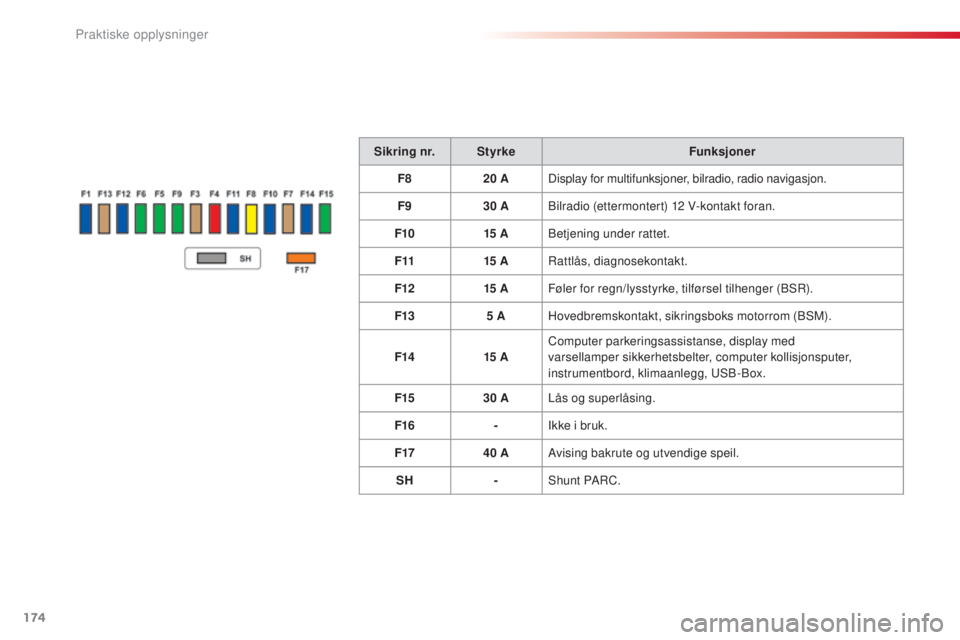

Sikring nr.Styrke Funksjoner
F8 20
ADisplay for multifunksjoner, bilradio, radio navigasjon.
F9 30
A
bi
lradio (ettermontert) 12 V-kontakt foran.
F10 15


A
be
tjening under rattet.
F11 15


A
ra
ttlås, diagnosekontakt.
F12 15


AFøler for regn/lysstyrke, tilførsel tilhenger (
b

sr
)
.
F13 5
AHovedbremskontakt, sikringsboks motorrom (
b

s
M
).
F14 15


AComputer parkeringsassistanse, display med
varsellamper sikkerhetsbelter, computer kollisjonsputer,
instrumentbord, klimaanlegg,
usb
-bo
x.
F15 30
ALås og superlåsing.
F16 -Ikke i bruk.
F17 40
AAvising bakrute og utvendige speil.
SH -
sh

unt PA
r
C.
Praktiske opplysninger

175
C3Picasso_no_Chap11_informations-pratiques_ed01-2014

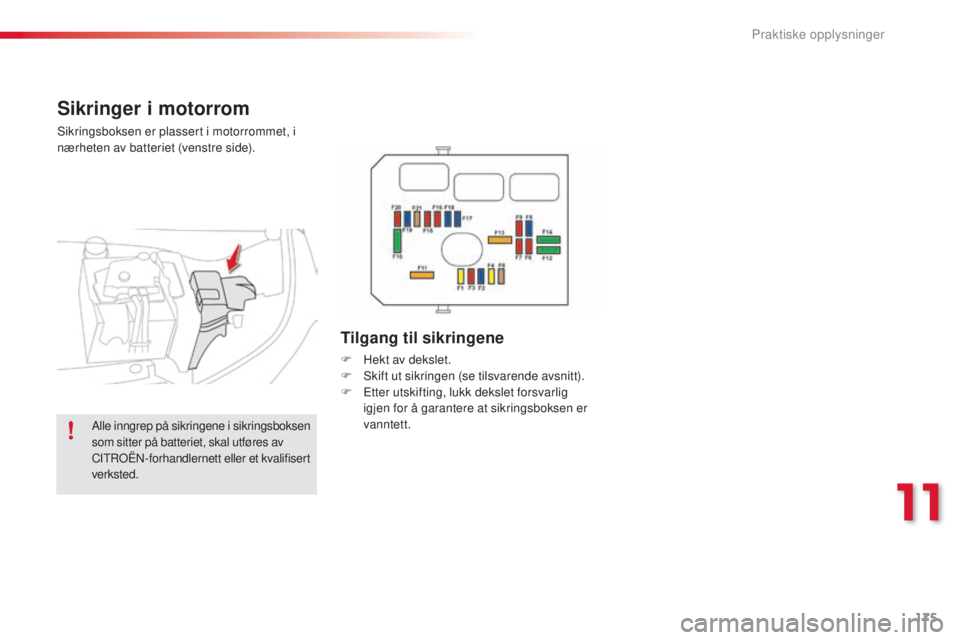

Sikringer i motorrom
sikringsboksen er plassert i motorrommet, i
nærheten av batteriet (venstre side).
Tilgang til sikringene
F Hekt av dekslet.
F sk ift ut sikringen (se tilsvarende avsnitt).
F

E
tter utskifting, lukk dekslet forsvarlig
igjen for å garantere at sikringsboksen er
vanntett.
Alle inngrep på sikringene i sikringsboksen
som sitter på batteriet, skal utføres av
CI
t

ro
Ën-

forhandlernett eller et kvalifisert
verksted.
11
Praktiske opplysninger

176
C3Picasso_no_Chap11_informations-pratiques_ed01-2014

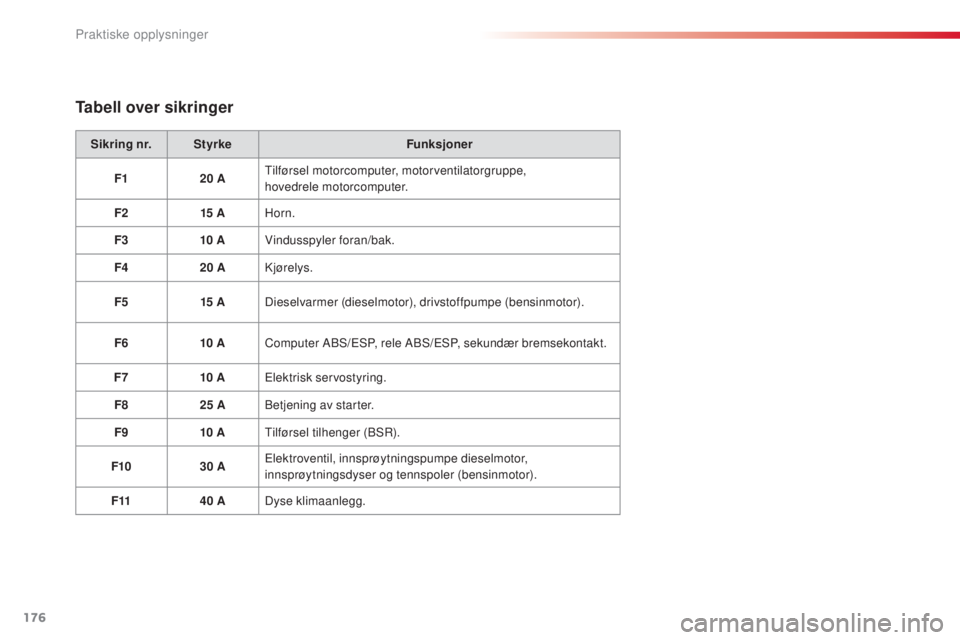

Tabell over sikringer
Sikring nr.Styrke Funksjoner
F1 20
A
til
førsel motorcomputer, motorventilatorgruppe,
hovedrele motorcomputer.
F2 15


AHorn.
F3 10


AVindusspyler foran/bak.
F4 20
A
kj
ørelys.
F5 15


ADieselvarmer (dieselmotor), drivstoffpumpe (bensinmotor).
F6 10


AComputer A
b

s
/
E
sP
, rele A
b
s
/
E
sP
, sekundær bremsekontakt.
F7 10


AElektrisk servostyring.
F8 25
A
be
tjening av starter.
F9 10


A
ti
lførsel tilhenger (
b
sr
)
.
F10 30
AElektroventil, innsprøytningspumpe dieselmotor,
innsprøytningsdyser og tennspoler (bensinmotor).
F11 40
ADyse klimaanlegg.
Praktiske opplysninger

177
C3Picasso_no_Chap11_informations-pratiques_ed01-2014
Sikring nr.Styrke Funksjoner
F12 30
ALiten/
st

or hastighet vindusvisker foran.
F13 40
A
st
rømtilførsel intelligent styringsboks (
b
s
I
) (+ etter tenning).
F14 30
A
til
førsel valvtronic (bensin).
F15 10


AHøyre fjernlys.
F16 10


AVenstre fjernlys.
F17 15


AVenstre nærlys.
F18 15


AHøyre fjernlys.
F19 15


A
til
førsel motorcomputer (bensinmotor), elektroventiler avkjøling
luft (Diesel).
F20 10


A
til
førsel motorcomputer (bensin) elektroventil trykkregulator
tu

rbo (Diesel), registrering av kjølevæskenivå motor (Diesel).
F21 5
A
ti
lførsel styring motorventilatorgruppe, rele etter tenning APC,
A
b

s
, EsP
.
11
Praktiske opplysninger

178
C3Picasso_no_Chap11_informations-pratiques_ed01-2014

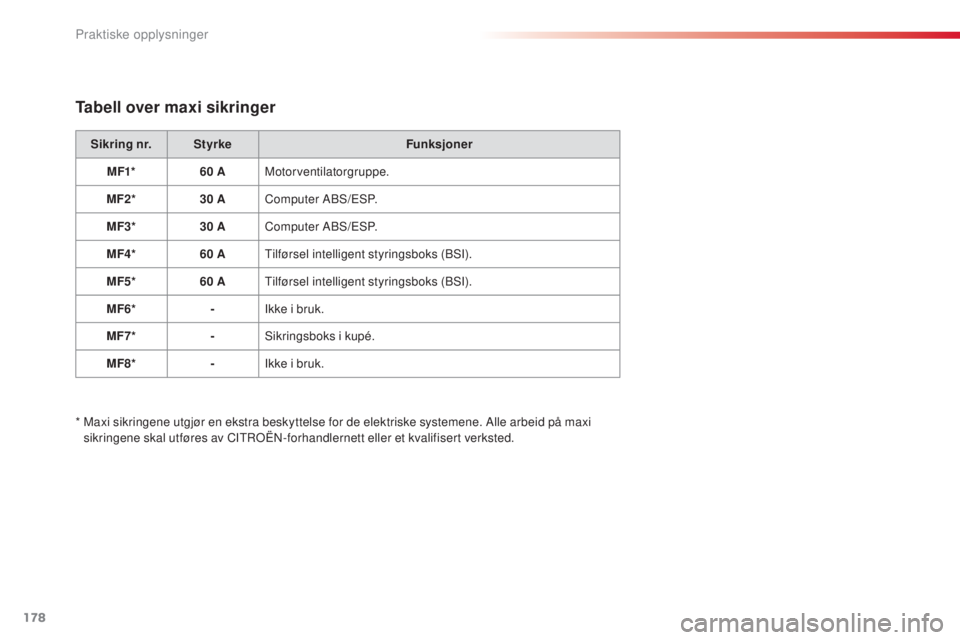

Tabell over maxi sikringer
Sikring nr.Styrke Funksjoner
MF1* 60
AMotorventilatorgruppe.
MF2* 30
AComputer A
b

s
/
E s
P
.
MF3* 30
AComputer A
b

s
/
E s
P
.
MF4* 60
A
ti
lførsel intelligent styringsboks (
b
s
I
).
MF5* 60
A
ti
lførsel intelligent styringsboks (
b
s
I
).
MF6* -Ikke i bruk.
MF7* -
si

kringsboks i kupé.
MF8* -Ikke i bruk.
*

M
axi sikringene utgjør en ekstra beskyttelse for de elektriske systemene. Alle arbeid på maxi
sikringene skal utføres av CI
t

ro
Ën-
forhandlernett eller et kvalifisert verksted.
