CITROEN C4 2013 Instrukcja obsługi (in Polish)
Manufacturer: CITROEN, Model Year: 2013, Model line: C4, Model: CITROEN C4 2013Pages: 344, PDF Size: 11.44 MB
Page 31 of 344
1
29

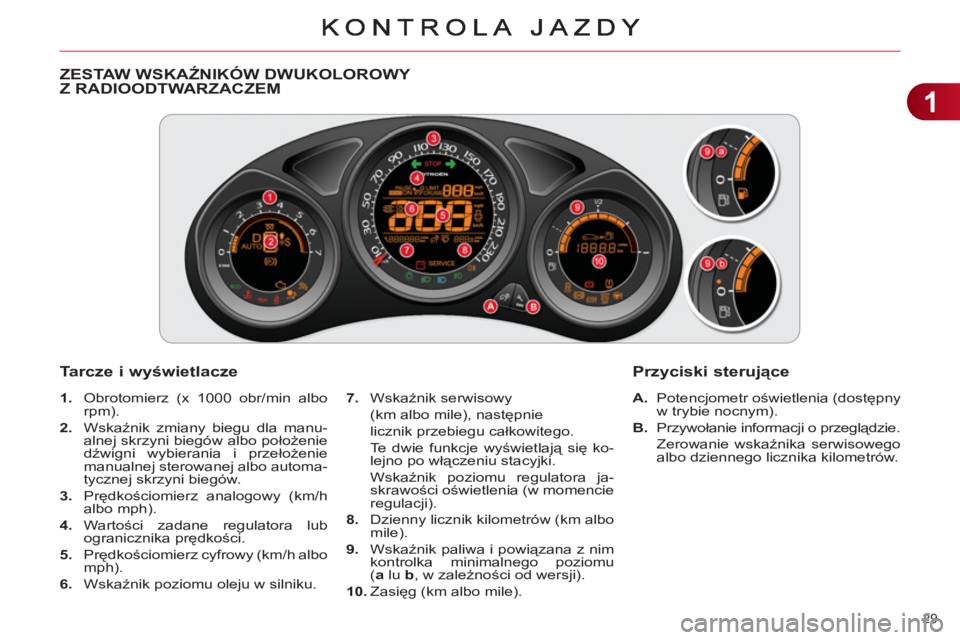

ZESTAW WSKAŹNIKÓW DWUKOLOROWY
Z RADIOODTWARZACZEM
Tarcze i w
yświetlacze
A.
Potencjometr oświetlenia (dostępny
w trybie nocnym).
B.
Przywołanie informacji o przeglądzie.
Zerowanie wskaźnika serwisowego
albo dziennego licznika kilometrów.
7.
Wskaźnik serwisowy
(km albo mile), następnie
licznik przebiegu całkowitego.
Te dwie funkcje wyświetlają się ko-
lejno po włączeniu stacyjki.
Wskaźnik poziomu regulatora ja-
skrawości oświetlenia (w momencie
regulacji).
8.
Dzienny licznik kilometrów (km albo
mile).
9.
Wskaźnik paliwa i powiązana z nim
kontrolka minimalnego poziomu
( a
lu b
, w zależności od wersji).
10.
Zasięg (km albo mile).
Przyciski sterujące
1.
Obrotomierz (x 1000 obr/min albo
rpm).
2.
Wskaźnik zmiany biegu dla manu-
alnej skrzyni biegów albo położenie
dźwigni wybierania i przełożenie
manualnej sterowanej albo automa-
tycznej skrzyni biegów.
3.
Prędkościomierz analogowy (km/h
albo mph).
4.
Wartości zadane regulatora lub
ogranicznika prędkości.
5.
Prędkościomierz cyfrowy (km/h albo
mph).
6.
Wskaźnik poziomu oleju w silniku.
Page 32 of 344
1
30

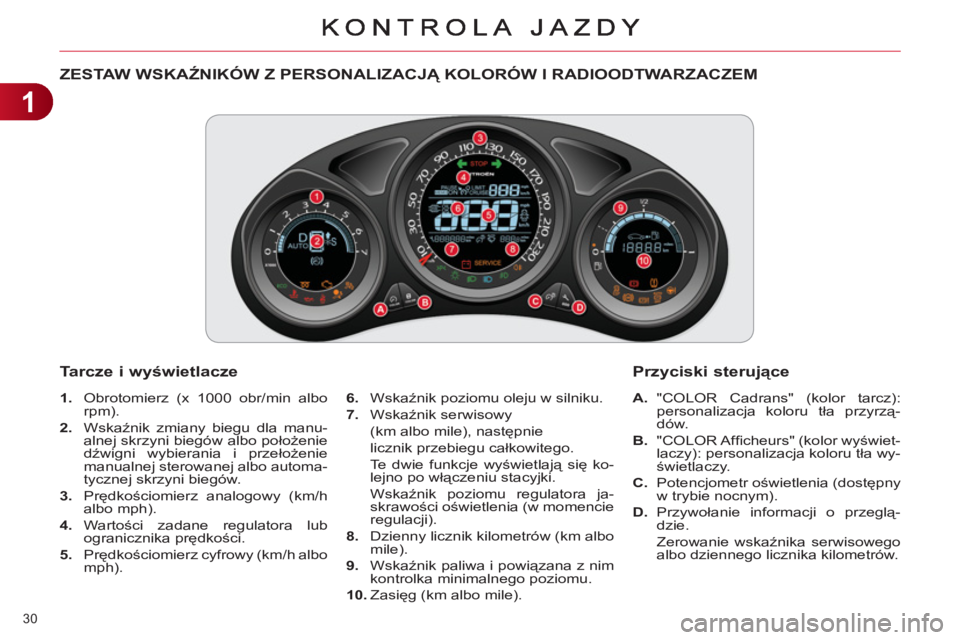

ZESTAW WSKAŹNIKÓW Z PERSONALIZACJĄ KOLORÓW I RADIOODTWARZACZEM
1.
Obrotomierz (x 1000 obr/min albo
rpm).
2.
Wskaźnik zmiany biegu dla manu-
alnej skrzyni biegów albo położenie
dźwigni wybierania i przełożenie
manualnej sterowanej albo automa-
tycznej skrzyni biegów.
3.
Prędkościomierz analogowy (km/h
albo mph).
4.
Wartości zadane regulatora lub
ogranicznika prędkości.
5.
Prędkościomierz cyfrowy (km/h albo
mph).
A.
"COLOR Cadrans" (kolor tarcz):
personalizacja koloru tła przyrzą-
dów.
B.
"COLOR Affi cheurs" (kolor wyświet-
laczy): personalizacja koloru tła wy-
świetlaczy.
C.
Potencjometr oświetlenia (dostępny
w trybie nocnym).
D.
Przywołanie informacji o przeglą-
dzie.
Zerowanie wskaźnika serwisowego
albo dziennego licznika kilometrów.
Tarcze i wyświetlacze
6.
Wskaźnik poziomu oleju w silniku.
7.
Wskaźnik serwisowy
(km albo mile), następnie
licznik przebiegu całkowitego.
Te dwie funkcje wyświetlają się ko-
lejno po włączeniu stacyjki.
Wskaźnik poziomu regulatora ja-
skrawości oświetlenia (w momencie
regulacji).
8.
Dzienny licznik kilometrów (km albo
mile).
9.
Wskaźnik paliwa i powiązana z nim
kontrolka minimalnego poziomu.
10.
Zasięg (km albo mile).
Przyciski sterujące
Page 33 of 344
1
31

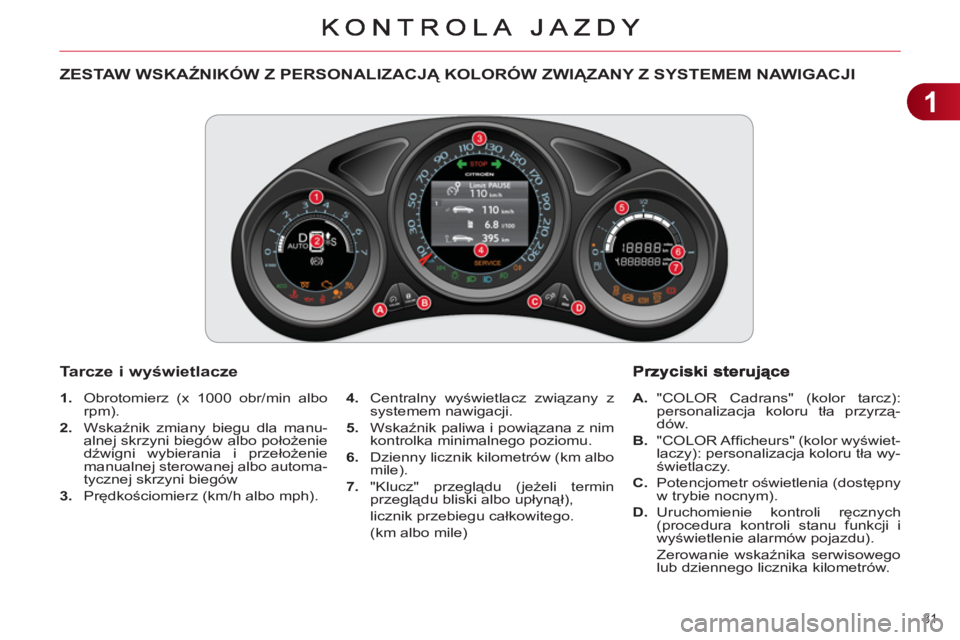

ZESTAW WSKAŹNIKÓW Z PERSONALIZACJĄ KOLORÓW ZWIĄZANY Z SYSTEMEM NAWIGACJI
1.
Obrotomierz (x 1000 obr/min albo
rpm).
2.
Wskaźnik zmiany biegu dla manu-
alnej skrzyni biegów albo położenie
dźwigni wybierania i przełożenie
manualnej sterowanej albo automa-
tycznej skrzyni biegów
3.
Prędkościomierz (km/h albo mph).
Tarcze i wyświetlacze
4.
Centralny wyświetlacz związany z
systemem nawigacji.
5.
Wskaźnik paliwa i powiązana z nim
kontrolka minimalnego poziomu.
6.
Dzienny licznik kilometrów (km albo
mile).
7.
"Klucz" przeglądu (jeżeli termin
przeglądu bliski albo upłynął),
licznik przebiegu całkowitego.
(km albo mile)
A.
"COLOR Cadrans" (kolor tarcz):
personalizacja koloru tła przyrzą-
dów.
B.
"COLOR Affi cheurs" (kolor wyświet-
laczy): personalizacja koloru tła wy-
świetlaczy.
C.
Potencjometr oświetlenia (dostępny
w trybie nocnym).
D.
Uruchomienie kontroli ręcznych
(procedura kontroli stanu funkcji i
wyświetlenie alarmów pojazdu).
Zerowanie wskaźnika serwisowego
lub dziennego licznika kilometrów.
Page 34 of 344
1
KONTROLA JAZDY
32

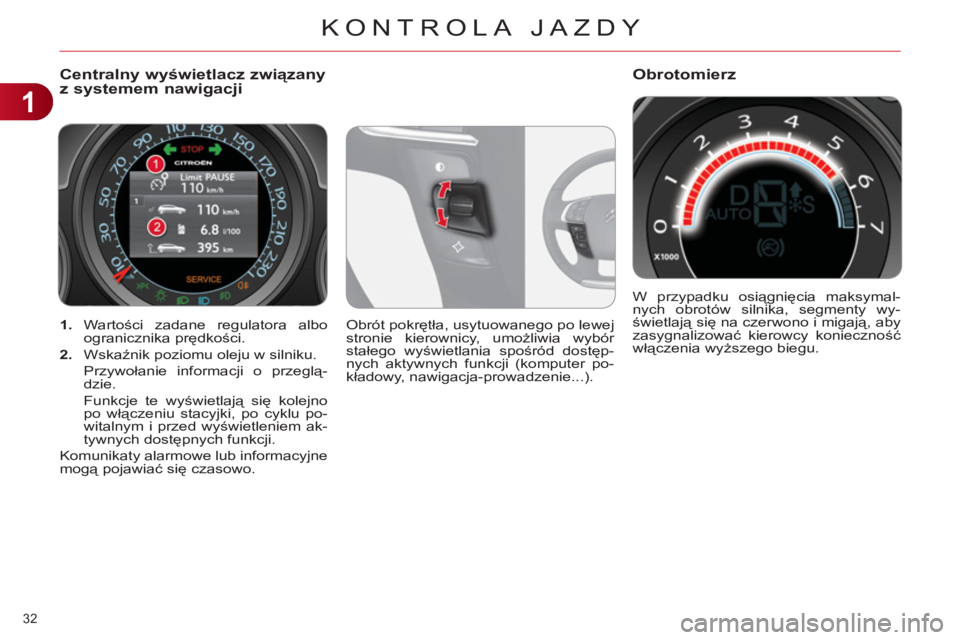

1.
Wartości zadane regulatora albo
ogranicznika prędkości.
2.
Wskaźnik poziomu oleju w silniku.
Przywołanie informacji o przeglą-
dzie.
Funkcje te wyświetlają się kolejno
po włączeniu stacyjki, po cyklu po-
witalnym i przed wyświetleniem ak-
tywnych dostępnych funkcji.
Komunikaty alarmowe lub informacyjne
mogą pojawiać się czasowo.
Centralny wyświetlacz związany
z systemem nawigacjiObrotomierz
W przypadku osiągnięcia maksymal-
nych obrotów silnika, segmenty wy-
świetlają się na czerwono i migają, aby
zasygnalizować kierowcy konieczność
włączenia wyższego biegu. Obrót pokrętła, usytuowanego po lewej
stronie kierownicy, umożliwia wybór
stałego wyświetlania spośród dostęp-
nych aktywnych funkcji (komputer po-
kładowy, nawigacja-prowadzenie...).
Page 35 of 344
1
KONTROLA JAZDY
33

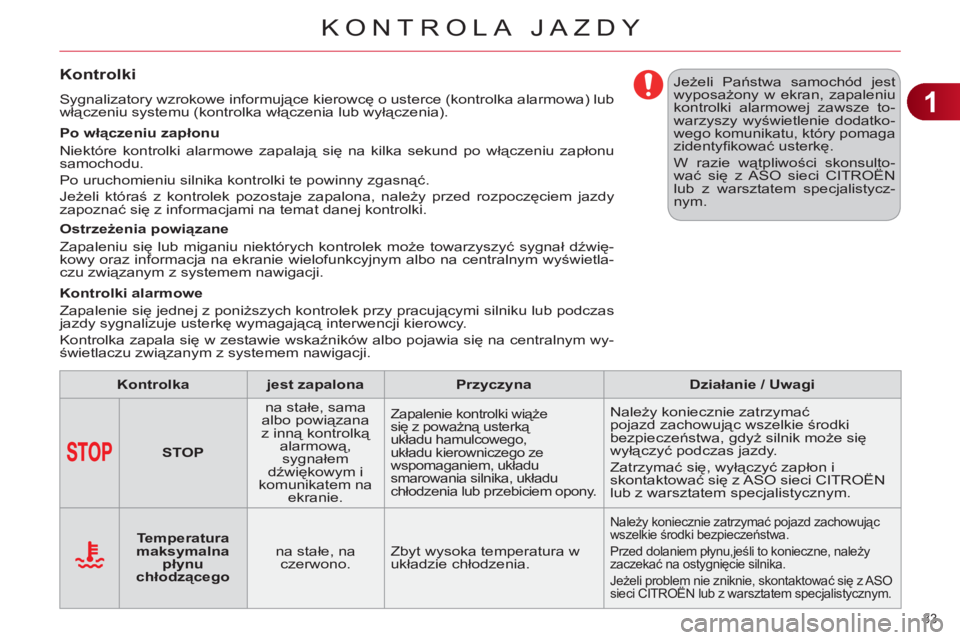

Kontrolki
Sygnalizatory wzrokowe informujące kierowcę o usterce (kontrolka alarmowa) lub
włączeniu systemu (kontrolka włączenia lub wyłączenia).
Po włączeniu zapłonu
Niektóre kontrolki alarmowe zapalają się na kilka sekund po włączeniu zapłonu
samochodu.
Po uruchomieniu silnika kontrolki te powinny zgasnąć.
Jeżeli któraś z kontrolek pozostaje zapalona, należy przed rozpoczęciem jazdy
zapoznać się z informacjami na temat danej kontrolki.
Ostrzeżenia powiązane
Zapaleniu się lub miganiu niektórych kontrolek może towarzyszyć sygnał dźwię-
kowy oraz informacja na ekranie wielofunkcyjnym albo na centralnym wyświetla-
czu związanym z systemem nawigacji.
Kontrolki alarmowe
Zapalenie się jednej z poniższych kontrolek przy pracującymi silniku lub podczas
jazdy sygnalizuje usterkę wymagającą interwencji kierowcy.
Kontrolka zapala się w zestawie wskaźników albo pojawia się
na centralnym wy-
świetlaczu związanym z systemem nawigacji. Jeżeli Państwa samochód jest
wyposażony w ekran, zapaleniu
kontrolki alarmowej zawsze to-
warzyszy wyświetlenie dodatko-
wego komunikatu, który pomaga
zidentyfi kować usterkę.
W razie wątpliwości skonsulto-
wać się z ASO sieci CITROËN
lub z warsztatem specjalistycz-
nym.
Kontrolka
jest zapalona
Przyczyna
Działanie / Uwagi
STOP
na stałe, sama
albo powiązana
z inną kontrolką
alarmową,
sygnałem
dźwiękowym i
komunikatem na
ekranie.
Zapalenie kontrolki wiąże
się z poważną usterką
układu hamulcowego,
układu kierowniczego ze
wspomaganiem, układu
smarowania silnika, układu
chłodzenia lub przebiciem opony.
Należy koniecznie zatrzymać
pojazd zachowując wszelkie środki
bezpieczeństwa, gdyż silnik może się
wyłączyć podczas jazdy.
Zatrzymać się, wyłączyć zapłon i
skontaktować się z ASO sieci CITROËN
lub z warsztatem specjalistycznym.
Temperatura
maksymalna
płynu
chłodzącego
na stałe, na
czerwono. Zbyt wysoka temperatura w
układzie chłodzenia.
Należy koniecznie zatrzymać pojazd zachowując
wszelkie środki bezpieczeństwa.
Przed dolaniem płynu,jeśli to konieczne, należy
zaczekać na ostygnięcie silnika.
Jeżeli problem nie zniknie, skontaktować się z ASO
sieci CITROËN lub z warsztatem specjalistycznym.

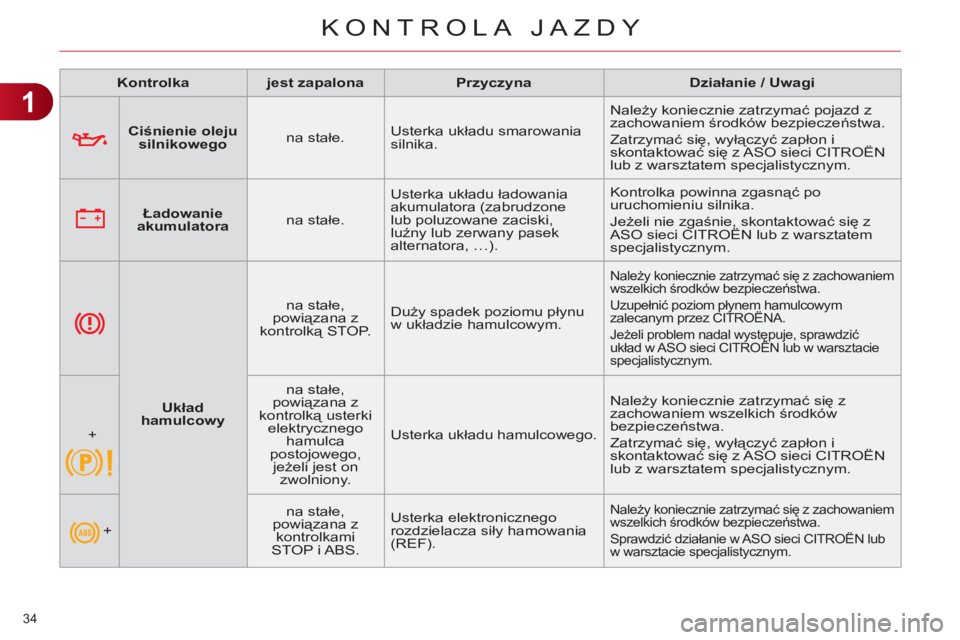

Page 36 of 344
1
KONTROLA JAZDY
34
Ciśnienie oleju
silnikowego
na stałe. Usterka układu smarowania
silnika. Należy koniecznie zatrzymać pojazd z
zachowaniem środków bezpieczeństwa.
Zatrzymać się, wyłączyć zapłon i
skontaktować się z ASO sieci CITROËN
lub z warsztatem specjalistycznym.
Kontrolka
jest zapalona
Przyczyna
Działanie / Uwagi
Ładowanie
akumulatora
na stałe. Usterka układu ładowania
akumulatora (zabrudzone
lub poluzowane zaciski,
luźny lub zerwany pasek
alternatora, …). Kontrolka powinna zgasnąć po
uruchomieniu silnika.
Jeżeli nie zgaśnie, skontaktować się z
ASO sieci CITROËN lub z warsztatem
specjalistycznym.
Układ
hamulcowy
na stał
e,
powiązana z
kontrolką STOP. Duży spadek poziomu płynu
w układzie hamulcowym.
Należy koniecznie zatrzymać się z zachowaniem
wszelkich środków bezpieczeństwa.
Uzupełnić poziom płynem hamulcowym
zalecanym przez CITROËNA.
Jeżeli problem nadal występuje, sprawdzić
układ w ASO sieci CITROËN lub w warsztacie
specjalistycznym.
+
na stałe,
powiązana z
kontrolką usterki
elektrycznego
hamulca
postojowego,
jeżeli jest on
zwolniony. Usterka układu hamulcowego. Należy koniecznie zatrzymać się z
zachowaniem wszelkich środków
bezpieczeństwa.
Zatrzymać się, wyłączyć zapłon i
skontaktować się z ASO sieci CITROËN
lub z warsztatem specjalistycznym.
+
na stałe,
powiązana z
kontrolkami
STOP i ABS. Usterka elektronicznego
rozdzielacza siły hamowania
(REF).
Należy koniecznie zatrzymać się z zachowaniem
wszelkich środków bezpieczeństwa.
Sprawdzić działanie w ASO sieci CITROËN lub
w warsztacie specjalistycznym.
Page 37 of 344
1
KONTROLA JAZDY
35

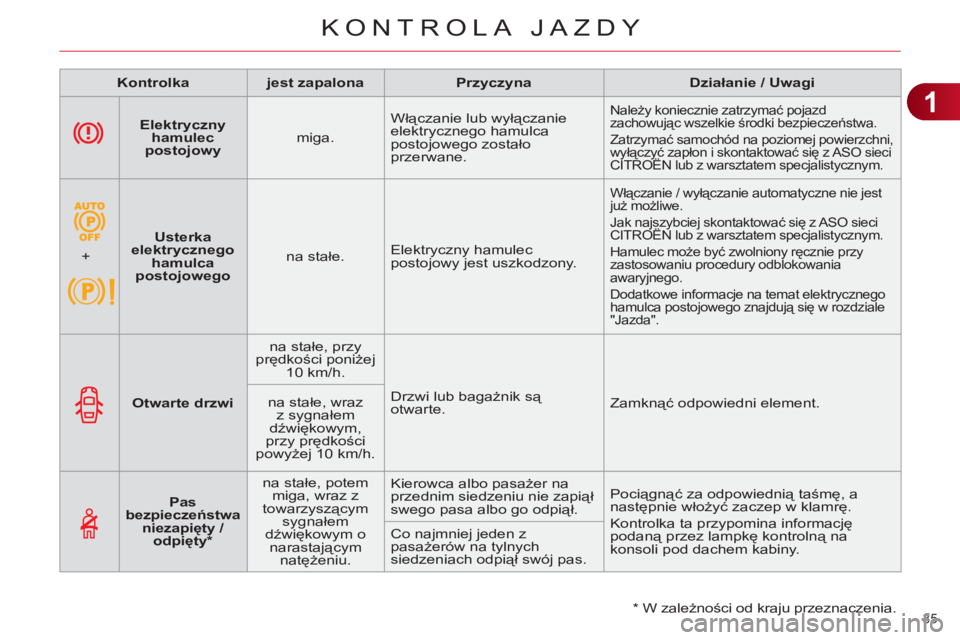

Elektryczny
hamulec
postojowy
miga. Włączanie lub wyłączanie
elektrycznego hamulca
postojowego zostało
przerwane. Należy koniecznie zatrzymać pojazd
zachowując wszelkie środki bezpieczeństwa.
Zatrzymać samochód na poziomej powierzchni,
wyłączyć zapłon i skontaktować się z ASO sieci
CITROËN lub z warsztatem specjalistycznym.
+
Usterka
elektrycznego
hamulca
postojowego
na stałe. Elektryczny hamulec
postojowy jest uszkodzony.
Włączanie / wyłączanie automatyczne nie jest
już możliwe.
Jak najszybciej skontaktować się z ASO sieci
CITROËN lub z warsztatem specjalistycznym.
Hamulec może być zwolniony ręcznie przy
zastosowaniu procedury odblokowania
awaryjnego.
Dodatkowe informacje na temat elektrycznego
hamulca postojowego znajdują się w rozdziale
"Jazda".
Kontrolka
jest zapalona
Przyczyna
Działanie / Uwagi
Otwarte drzwi
na stałe, przy
prędkości poniżej
10 km/h.
Drzwi lub bagażnik są
otwarte. Zamknąć odpowiedni element.
na stałe, wraz
z sygnałem
dźwiękowym,
przy prędkości
powyżej 10 km/h.
Pas
bezpieczeństwa
niezapięty /
odpięty *
na stałe, potem
miga, wraz z
towarzyszącym
sygnałem
dźwiękowym o
narastającym
natężeniu. Kierowca albo pasażer na
przednim siedzeniu nie zapiął
swego pasa albo go odpiął. Pociągnąć za odpowiednią taśmę, a
następnie włożyć zaczep w klamrę.
Kontrolka ta przypomina informację
podaną przez lampkę kontrolną na
konsoli pod dachem kabiny. Co najmniej jeden z
pasażerów na tylnych
siedzeniach odpiął swój pas.
*
W zależności od kraju przeznaczenia.
Page 38 of 344
1
KONTROLA JAZDY
36

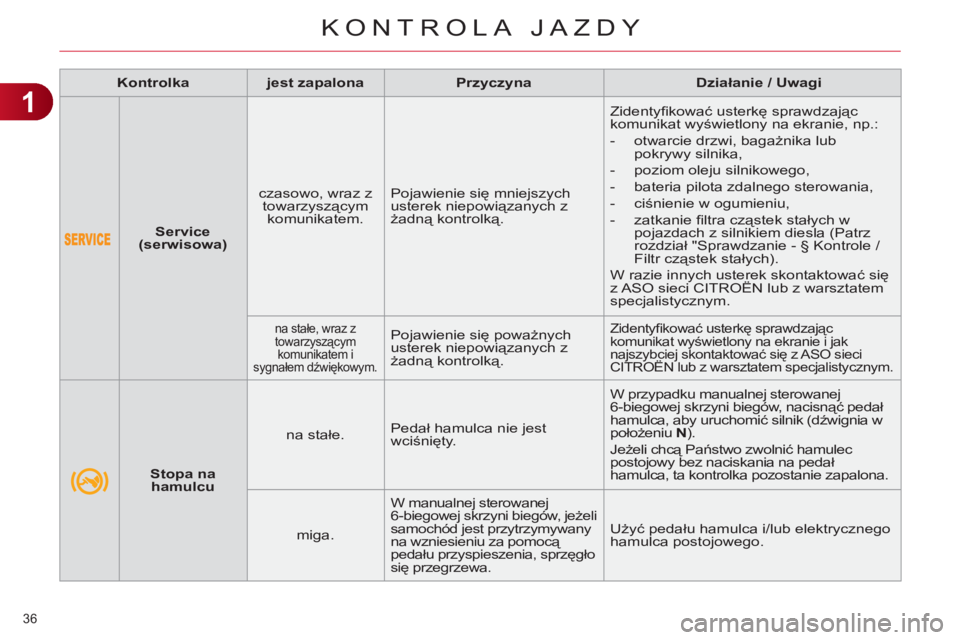

Service
(serwisowa)
czasowo, wraz z
towarzyszącym
komunikatem. Pojawienie się mniejszych
usterek niepowiązanych z
żadną kontrolką. Zidentyfi kować usterkę sprawdzając
komunikat wyświetlony na ekranie, np.:
- otwarcie drzwi, bagażnika lub
pokrywy silnika,
- poziom oleju silnikowego,
- bateria pilota zdalnego sterowania,
- ciśnienie w ogumieniu,
- zatkanie fi ltra cząstek stałych w
pojazdach z silnikiem diesla (Patrz
rozdział "Sprawdzanie - § Kontrole /
Filtr cząstek stałych).
W razie innych usterek skontaktować się
z ASO sieci CITROËN lub z warsztatem
specjalistycznym.
na stałe, wraz z
towarzyszącym
komunikatem i
sygnałem dźwiękowym.
Pojawienie się poważnych
usterek niepowiązanych z
żadną kontrolką.
Zidentyfi kować usterkę sprawdzając
komunikat wyświetlony na ekranie i jak
najszybciej skontaktować się z ASO sieci
CITROËN lub z warsztatem specjalistycznym.
Kontrolka
jest zapalona
Przyczyna
Działanie / Uwagi
Stopa na
hamulcu
na stałe. Pedał hamulca nie jest
wciśnięty. W przypadku manualnej sterowanej
6-biegowej skrzyni biegów, nacisnąć pedał
hamulca, aby uruchomić silnik (dźwignia w
położeniu N
).
Jeżeli chcą Państwo zwolnić hamulec
postojowy bez naciskania na pedał
hamulca, ta kontrolka pozostanie zapalona.
miga.
W manualnej sterowanej
6-biegowej skrzyni biegów, jeżeli
samochód jest przytrzymywany
na wzniesieniu za pomocą
pedału przyspieszenia, sprzęgło
się przegrzewa.
Użyć pedału hamulca i/lub elektrycznego
hamulca postojowego.
Page 39 of 344
1
KONTROLA JAZDY
37

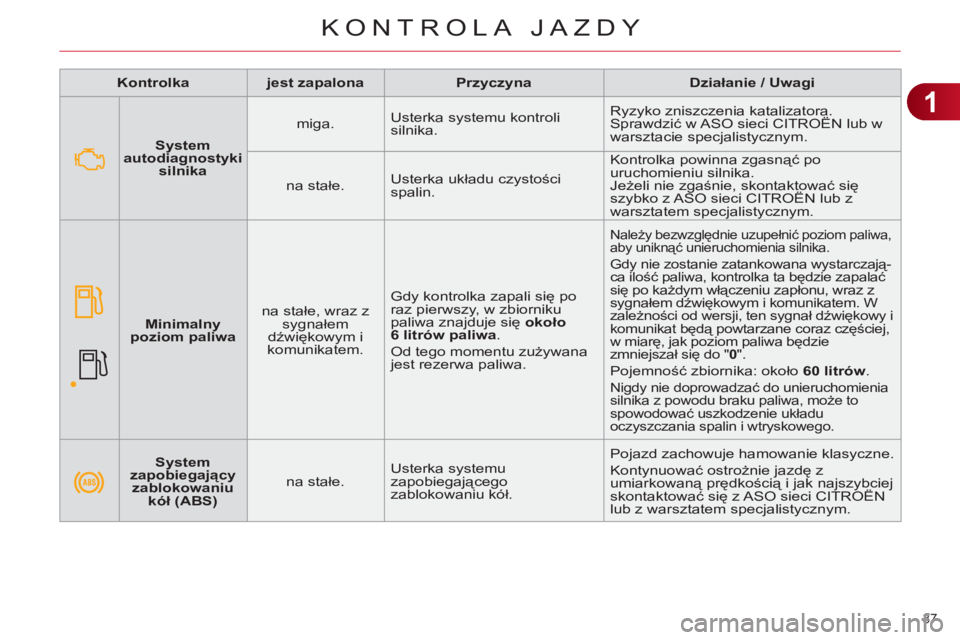

Kontrolka
jest zapalona
Przyczyna
Działanie / Uwagi
System
zapobiegający
zablokowaniu
kół (ABS)
na stałe. Usterka systemu
zapobiegającego
zablokowaniu kół. Pojazd zachowuje hamowanie klasyczne.
Kontynuować ostrożnie jazdę z
umiarkowaną prędkością i jak najszybciej
skontaktować się z ASO sieci CITROËN
lub z warsztatem specjalistycznym.
System
autodiagnostyki
silnika
miga. Usterka systemu kontroli
silnika. Ryzyko zniszczenia katalizatora.
Sprawdzić w ASO sieci CITROËN lub w
warsztacie specjalistycznym.
na stałe. Usterka układu czystości
spalin. Kontrolka powinna zgasnąć po
uruchomieniu silnika.
Jeżeli nie zgaśnie, skontaktować si
ę
szybko z ASO sieci CITROËN lub z
warsztatem specjalistycznym.
Minimalny
poziom paliwa
na stałe, wraz z
sygnałem
dźwiękowym i
komunikatem. Gdy kontrolka zapali się po
raz pierwszy, w zbiorniku
paliwa znajduje się około
6 litrów paliwa
.
Od tego momentu zużywana
jest rezerwa paliwa.
Należy bezwzględnie uzupełnić poziom paliwa,
aby uniknąć unieruchomienia silnika.
Gdy nie zostanie zatankowana wystarczają-
ca ilość paliwa, kontrolka ta będzie zapalać
się po każdym włączeniu zapłonu, wraz z
sygnałem dźwiękowym i komunikatem. W
zależności od wersji, ten sygnał dźwiękowy i
komunikat będą powtarzane coraz częściej,
w miarę, jak poziom paliwa będzie
zmniejszał się do " 0
".
Pojemność zbiornika: około 60 litrów
.
Nigdy nie doprowadzać do unieruchomienia
silnika z powodu braku paliwa, może to
spowodować uszkodzenie układu
oczyszczania spalin i wtryskowego.
Page 40 of 344
1
KONTROLA JAZDY
38

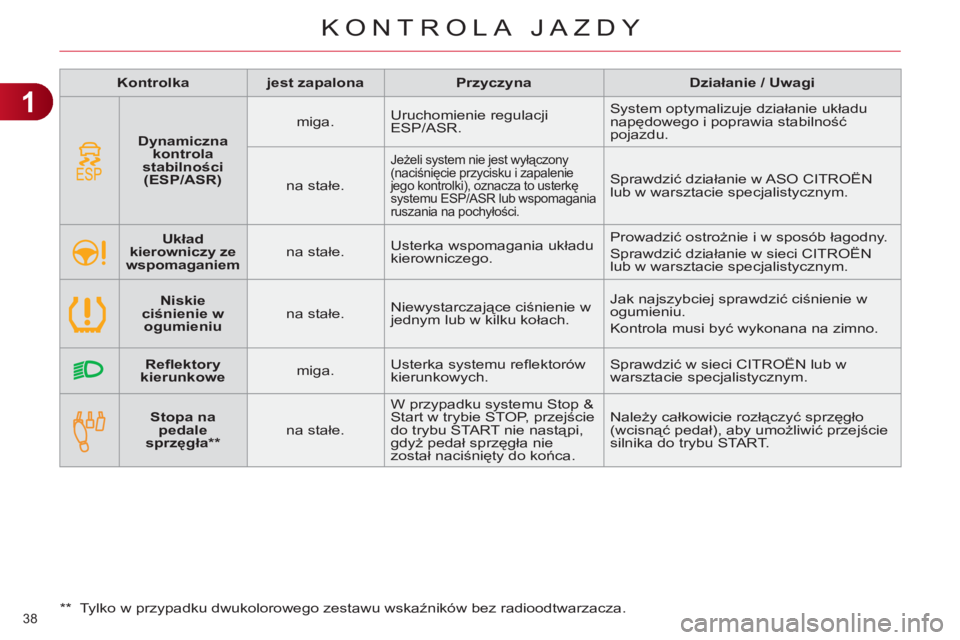

Kontrolka
jest zapalona
Przyczyna
Działanie / Uwagi
Stopa na
pedale
sprzęgła **
na stałe. W przypadku systemu Stop &
Start w trybie STOP, przejście
do trybu START nie nastąpi,
gdyż pedał sprzęgła nie
został naciśnięty do końca. Należy całkowicie rozłączyć sprzęgło
(wcisnąć pedał), aby umożliwić przejście
silnika do trybu START.
**
Tylko w przypadku dwukolorowego zestawu wskaźników bez radioodtwarzacza.
Dynamiczna
kontrola
stabilności
(ESP/ASR)
miga. Uruchomienie regulacji
ESP/ASR. System optymalizuje dział
anie układu
napędowego i poprawia stabilność
pojazdu.
na stałe.
Jeżeli system nie jest wyłączony
(naciśnięcie przycisku i zapalenie
jego kontrolki), oznacza to usterkę
systemu ESP/ASR lub wspomagania
ruszania na pochyłości.
Sprawdzić działanie w ASO CITROËN
lub w warsztacie specjalistycznym.
Układ
kierowniczy ze
wspomaganiem
na stałe. Usterka wspomagania układu
kierowniczego. Prowadzić ostrożnie i w sposób łagodny.
Sprawdzić działanie w sieci CITROËN
lub w warsztacie specjalistycznym.
Niskie
ciśnienie w
ogumieniu
na stałe. Niewystarczające ciśnienie w
jednym lub w kilku kołach. Jak najszybciej sprawdzić ciśnienie w
ogumieniu.
Kontrola musi być wykonana na zimno.
Refl ektory
kierunkowe
miga. Usterka systemu refl ektorów
kierunkowych. Sprawdzić w sieci CITROËN lub w
warsztacie specjalistycznym.
