CITROEN C4 2014 InstruksjonsbØker (in Norwegian)

1111
199
C4-2_no_Chap11_info-pratique_ed01-2014

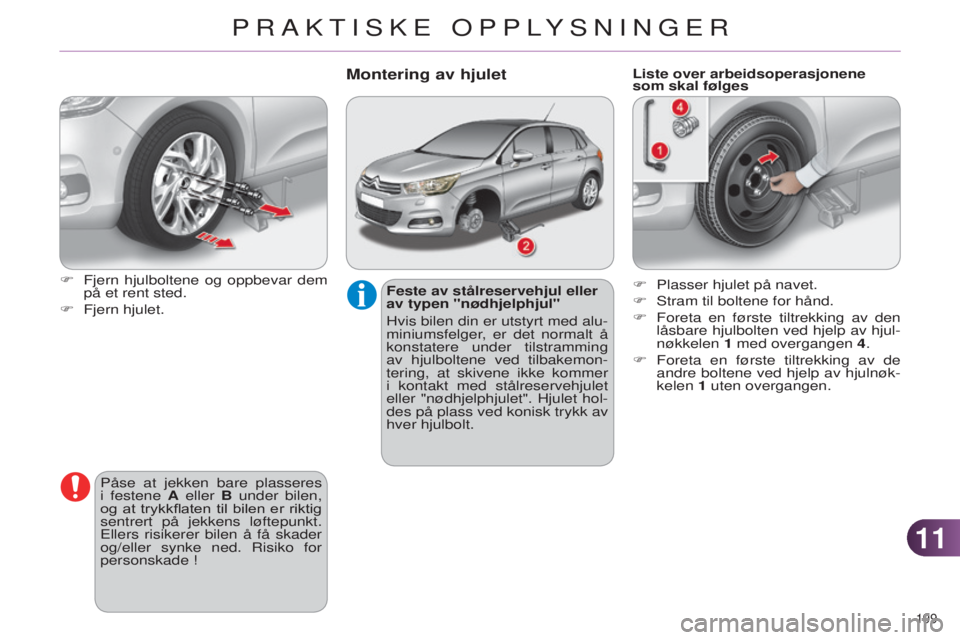

Feste av stålreservehjul eller
av typen "nødhjelphjul"
Hvis bilen din er utstyrt med alu-
miniumsfelger, er det normalt å
konstatere under tilstramming
av hjulboltene ved tilbakemon-
tering, at skivene ikke kommer
i kontakt med stålreservehjulet
eller "nødhjelphjulet". Hjulet hol-
des på plass ved konisk trykk av
hver hjulbolt.Liste over arbeidsoperasjonene
som skal følges
F
Fjern hjulboltene og oppbevar dem
på et rent sted.
F

Fjern hjulet. F

Plasser hjulet på navet.
F s tram til boltene for hånd.
F

Foreta en første tiltrekking av den
låsbare hjulbolten ved hjelp av hjul

-
nøkkelen 1
med overgangen 4.
F

Foreta en første tiltrekking av de
andre boltene ved hjelp av hjulnøk

-
kelen 1
uten overgangen.
Montering av hjulet
Påse at jekken bare plasseres
i festene A eller B under bilen,
og at trykkflaten til bilen er riktig
sentrert på jekkens løftepunkt.
Ellers risikerer bilen å få skader
og/eller synke ned. r isiko for
personskade !
PRAKTISKE OPPLYSNINGER

1111
200
C4-2_no_Chap11_info-pratique_ed01-2014

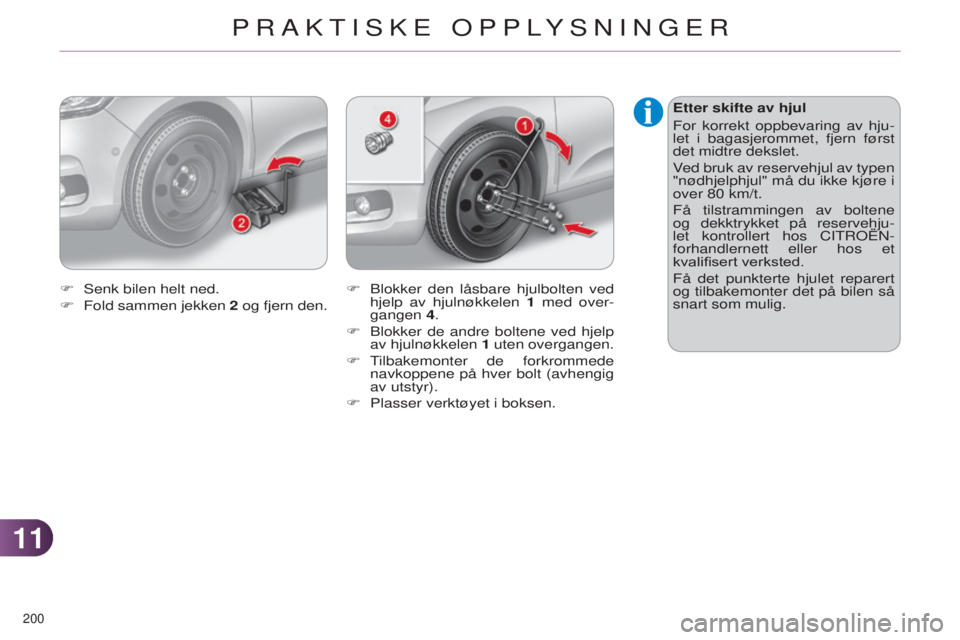

Etter skifte av hjul
For korrekt oppbevaring av hju-
let i bagasjerommet, fjern først
det midtre dekslet.
ved
bruk av reservehjul av typen
"nødhjelphjul" må du ikke kjøre i
over 80
km/t.
Få tilstrammingen av boltene
og dekktrykket på reservehju-
let kontrollert hos C
i T r OË n -
forhandlernett eller hos et
kvalifisert verksted.
Få det punkterte hjulet reparert
og tilbakemonter det på bilen så
snart som mulig.
F

Blokker den låsbare hjulbolten ved
hjelp

av hjulnøkkelen 1

med

over-
gangen 4.
F

Blokker de andre boltene ved hjelp
av hjulnøkkelen

1

uten overgangen.
F


T

ilbakemonter de forkrommede
navkoppene på hver bolt (avhengig
av utstyr).
F

Plasser verktøyet i boksen.
F

s
enk bilen helt ned.
F

Fold sammen jekken

2

og fjern den.
PRAKTISKE OPPLYSNINGER

1111
201
C4-2_no_Chap11_info-pratique_ed01-2014

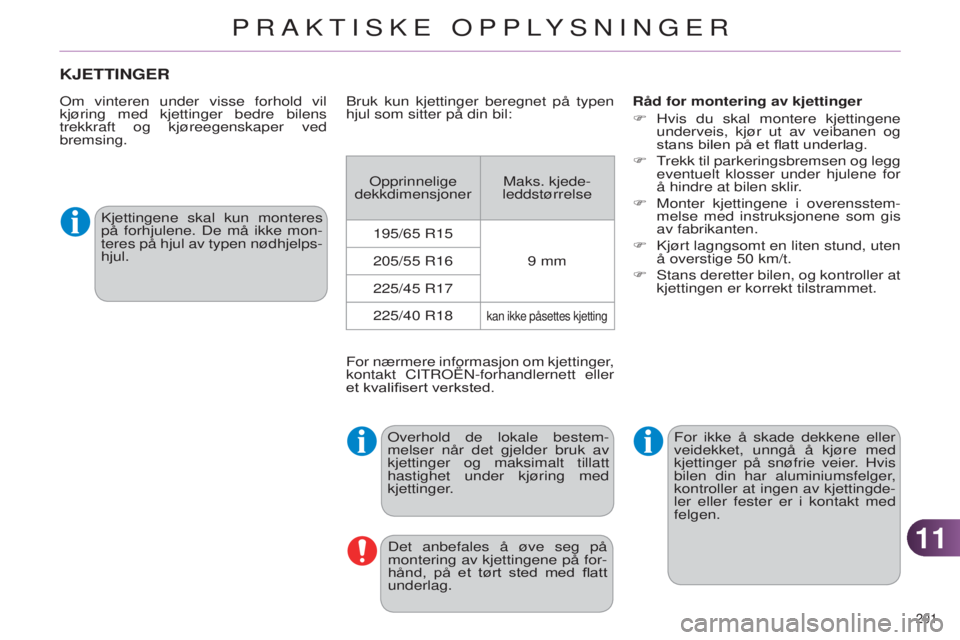

KJETTINGER
Om vinteren under visse forhold vil
kjøring med kjettinger bedre bilens
trekkraft og kjøreegenskaper ved
bremsing.Råd for montering av kjettinger
F

Hvis du skal montere kjettingene
underveis, kjør ut av veibanen og
stans bilen på et flatt underlag.
F


T
rekk til parkeringsbremsen og legg
eventuelt klosser under hjulene for
å hindre at bilen sklir.
F

Monter
kjettingene i overensstem-
melse med instruksjonene som gis
av fabrikanten.
F
k jørt lagngsomt en liten stund, uten
å overstige 50
km/t.
F
s tans deretter bilen, og kontroller at
kjettingen er korrekt tilstrammet.
k

jettingene skal kun monteres
på forhjulene. De må ikke mon-
teres på hjul av typen nødhjelps-
hjul.
Overhold de lokale bestem-
melser når det gjelder bruk av
kjettinger og maksimalt tillatt
hastighet under kjøring med
kjettinger.For ikke å skade dekkene eller
veidekket, unngå å kjøre med
kjettinger på snøfrie veier. Hvis
bilen din har aluminiumsfelger,
kontroller at ingen av kjettingde-
ler eller fester er i kontakt med
felgen.
Bruk kun kjettinger beregnet på typen
hjul som sitter på din bil:
Opprinnelige
dekkdimensjoner Maks. kjede-
leddstørrelse
195/65
r 159
mm
205/55
r 16
225/45
r 17
225/40
r 18
kan ikke påsettes kjetting
For nærmere informasjon om kjettinger,
kontakt Ci T r OË n -forhandlernett eller
et kvalifisert verksted.
Det anbefales å øve seg på
montering av kjettingene på for-
hånd, på et tørt sted med flatt
underlag.
PRAKTISKE OPPLYSNINGER

1111
202
C4-2_no_Chap11_info-pratique_ed01-2014

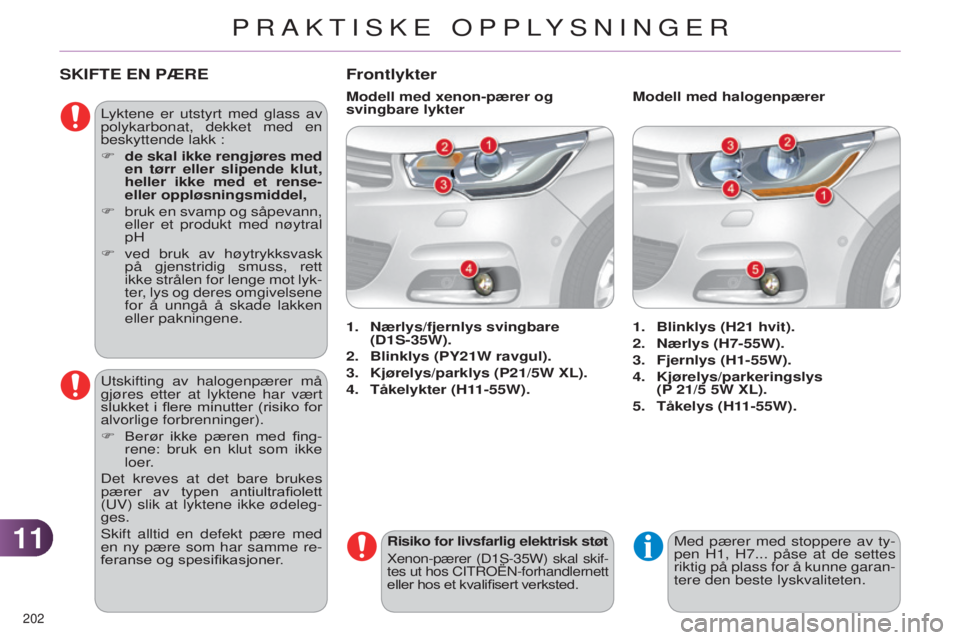

SKIFTE EN PæRE
Lyktene er utstyrt med glass av
polykarbonat, dekket med en
beskyttende lakk :
F
de
skal ikke rengjøres med
en tørr eller slipende klut,
heller ikke med et rense-
eller oppløsningsmiddel,
F

bruk en svamp og såpevann,
eller

et produkt med nøytral
pH
F

ved
bruk av høytrykksvask
på gjenstridig smuss, rett
ikke strålen for lenge mot lyk-
ter, lys og deres omgivelsene
for å unngå å skade lakken
eller pakningene.
u

tskifting av halogenpærer må
gjøres etter at lyktene har vært
slukket i flere minutter (risiko for
alvorlige forbrenninger).
F

Berør
ikke pæren med fing-
rene: bruk en klut som ikke
loer.
Det kreves at det bare brukes
pærer av typen antiultrafiolett
(
uv ) slik at lyktene ikke ødeleg-
ges.
s

kift alltid en defekt pære med
en ny pære som har samme re-
feranse og spesifikasjoner.
Risiko for livsfarlig elektrisk støt
Xenon-pærer (D1s-35W) skal skif-
tes ut hos C i T r OË n -forhandlernett
eller hos et kvalifisert verksted.
Frontlykter
1. Blinklys (H21 hvit).
2.
Nærlys (H7-55W).
3.


Fjernlys (H1-55W).
4.


Kjørelys/parkeringslys

(P 21/5
5W x L).
5.

Tåkelys (H1
1-55W).
1.
Nærlys/fjernlys svingbare

(D1S-35W).
2.

Blinklys (PY21W ravgul).
3.


Kjørelys/parklys (P21/5W

x
L).
4.

Tåkelykter (H1

1-55W). Modell med halogenpærer
Modell med xenon-pærer og
svingbare lykter
Med pærer med stoppere av ty-
pen H1, H7... påse at de settes
riktig på plass for å kunne garan-
tere den beste lyskvaliteten.
PRAKTISKE OPPLYSNINGER

1111
203
C4-2_no_Chap11_info-pratique_ed01-2014

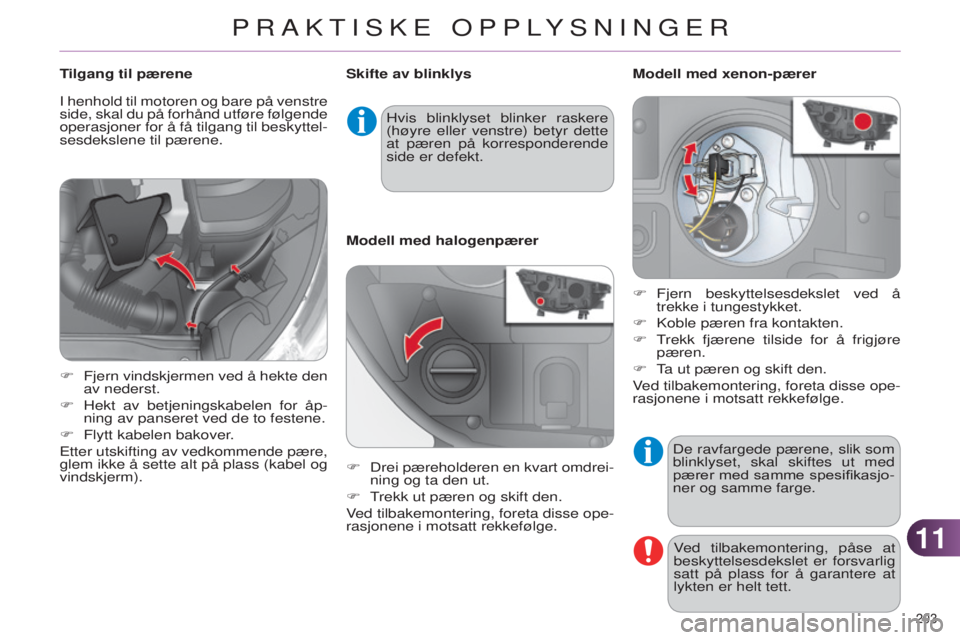

De ravfargede pærene, slik som
blinklyset, skal skiftes ut med
pærer med samme spesifikasjo-
ner og samme farge.
ved tilbakemontering, påse at
beskyttelsesdekslet er forsvarlig
satt på plass for å garantere at
lykten er helt tett.
Skifte av blinklys
Modell med

halogenpærer
Hvis blinklyset blinker raskere
(høyre eller venstre) betyr dette
at pæren på korresponderende
side er defekt.
Tilgang til pærene
F

Fjern vindskjermen

ved å hekte den
av nederst.
F

Hekt

av betjeningskabelen for åp-
ning av panseret ved de to festene.
F
Flytt kabelen bakover
.
Etter utskifting av vedkommende pære,
glem ikke å sette alt på plass (kabel og
vindskjerm).
i

henhold til motoren og bare på venstre
side, skal du på forhånd utføre følgende
operasjoner for å få tilgang til beskyttel-
sesdekslene til pærene.
F

Drei pæreholderen en kvart omdrei

-
ning og ta den ut.
F

T

rekk ut pæren og skift den.
ved tilbakemontering, foreta disse ope

-
rasjonene i motsatt rekkefølge. Modell med xenon-pærer
F

Fjern beskyttelsesdekslet ved å
trekke i tungestykket.
F

k
oble pæren fra kontakten.
F

T

rekk fjærene tilside for å frigjøre
pæren.
F

T

a ut pæren og skift den.
ved tilbakemontering, foreta disse ope

-
rasjonene i motsatt rekkefølge.
PRAKTISKE OPPLYSNINGER

1111
204
C4-2_no_Chap11_info-pratique_ed01-2014

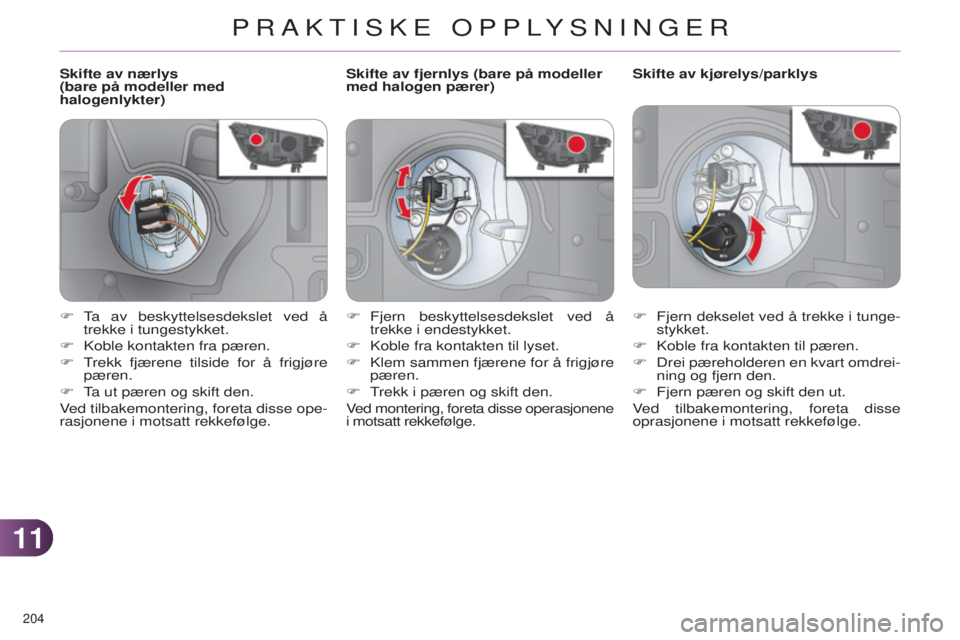

Skifte av nærlys
(bare på modeller med
halogenlykter)Skifte av kjørelys/parklys
F

Fjern
dekselet ved å trekke i tunge-
stykket.
F
k oble fra kontakten til pæren.
F

Drei pæreholderen en kvart omdrei
-
ning og fjern den.
F

Fjern pæren og skift den ut.
ved tilbakemontering, foreta disse
oprasjonene i motsatt rekkefølge.
F


T
a av beskyttelsesdekslet ved å
trekke i tungestykket.
F
k oble kontakten fra pæren.
F

T
rekk fjærene tilside for å frigjøre
pæren.
F

T
a ut pæren og skift den.
ved tilbakemontering, foreta disse ope

-
rasjonene i motsatt rekkefølge. Skifte av fjernlys (bare på modeller
med halogen pærer)
F

Fjern beskyttelsesdekslet ved å
trekke i endestykket.
F

k oble fra kontakten til lyset.
F
k lem sammen fjærene for å frigjøre
pæren.
F

T
rekk i pæren og skift den.
ved montering, foreta disse operasjonene


i motsatt rekkefølge.
PRAKTISKE OPPLYSNINGER

1111
205
C4-2_no_Chap11_info-pratique_ed01-2014

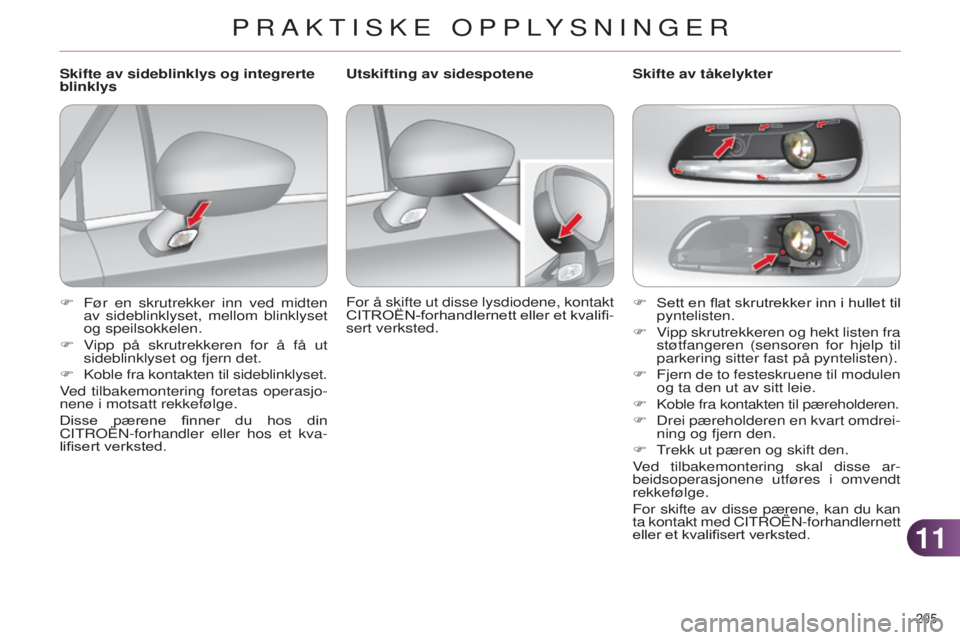

F Sett en flat skrutrekker inn i hullet til pyntelisten.
F
v
ipp skrutrekkeren og hekt listen fra
støtfangeren

(sensoren for hjelp til
parkering sitter fast på pyntelisten).
F

Fjern
de to festeskruene til modulen
og ta den ut av sitt leie.
F
k oble fra kontakten til pæreholderen.
F

Drei pæreholderen en kvart omdrei
-
ning og fjern den.
F

T
rekk ut pæren og skift den.
ved tilbakemontering skal disse ar

-
beidsoperasjonene utføres i omvendt
rekkefølge.
For skifte av disse pærene, kan du kan
ta kontakt med C
i T r OË n -forhandlernett
eller et kvalifisert verksted. Skifte av tåkelykter
Utskifting av sidespotene
For å skifte ut disse lysdiodene, kontakt
CITROËN-forhandlernett eller et kvalifi-
sert verksted.
Skifte av sideblinklys og integrerte
blinklys
F
Før en skrutrekker inn ved midten
av sideblinklyset, mellom blinklyset
og speilsokkelen.
F
v
ipp på skrutrekkeren for å få ut


sideblinklyset og fjern det.
F
k
oble fra kontakten til sideblinklyset.
ved tilbakemontering foretas operasjo

-
nene i motsatt rekkefølge.
Disse pærene finner du hos din
C
i
T
r
OË
n
-forhandler eller hos et kva-
lifisert verksted.
PRAKTISKE OPPLYSNINGER

1111
206
C4-2_no_Chap11_info-pratique_ed01-2014

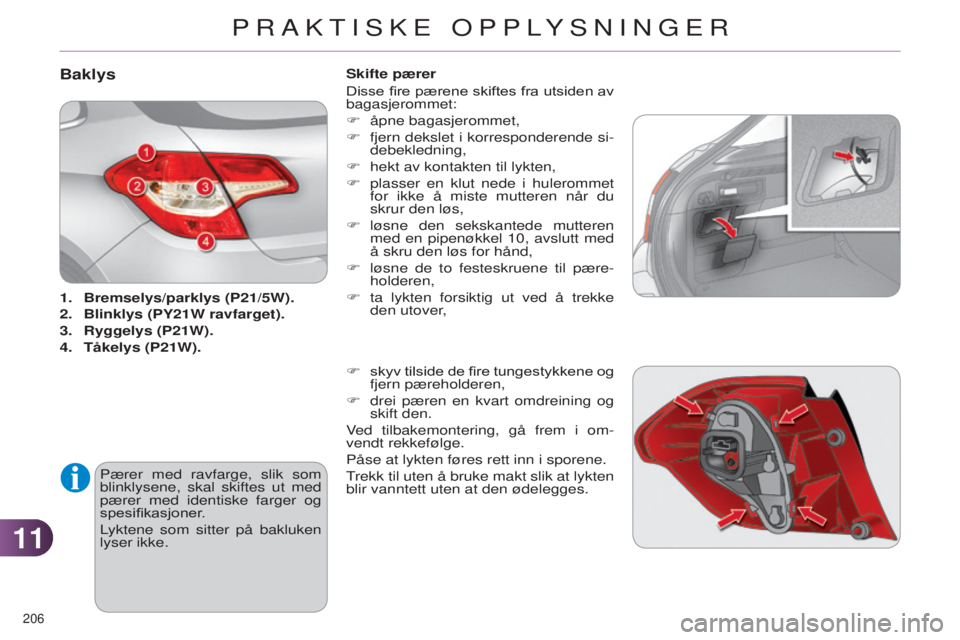

Baklys
1. Bremselys/parklys (P21/5W).
2.
Blinklys (PY21W ravfarget)
.
3.

Ryggelys (P21W).
4.


Tåkelys (P21W).
Pærer

med ravfarge, slik som
blinklysene, skal skiftes ut med
pærer med identiske farger og
spesifikasjoner.
Lyktene som sitter på bakluken
lyser ikke. Skifte pærer
Disse fire pærene skiftes fra utsiden av
bagasjerommet:
F

åpne bagasjerommet,
F

fjern dekslet i korresponderende si
-
debekledning,
F
hekt av kontakten til lykten,
F

plasser
en klut nede i hulerommet
for ikke å miste mutteren når du
skrur den løs,
F
løsne den sekskantede mutteren
med en pipenøkkel 10, avslutt med
å skru den løs for hånd,
F

løsne de to festeskruene til pære
-
holderen,
F ta lykten forsiktig ut ved å trekke
den utover
,
F

skyv
tilside de fire tungestykkene og
fjern pæreholderen,
F

drei pæren en kvart omdreining og
skift den.
ved

tilbakemontering, gå frem i om-
vendt rekkefølge.
Påse at lykten føres rett inn i sporene.
Trekk til uten å bruke makt slik at lykten
blir vanntett uten at den ødelegges.
PRAKTISKE OPPLYSNINGER

1111
207
C4-2_no_Chap11_info-pratique_ed01-2014

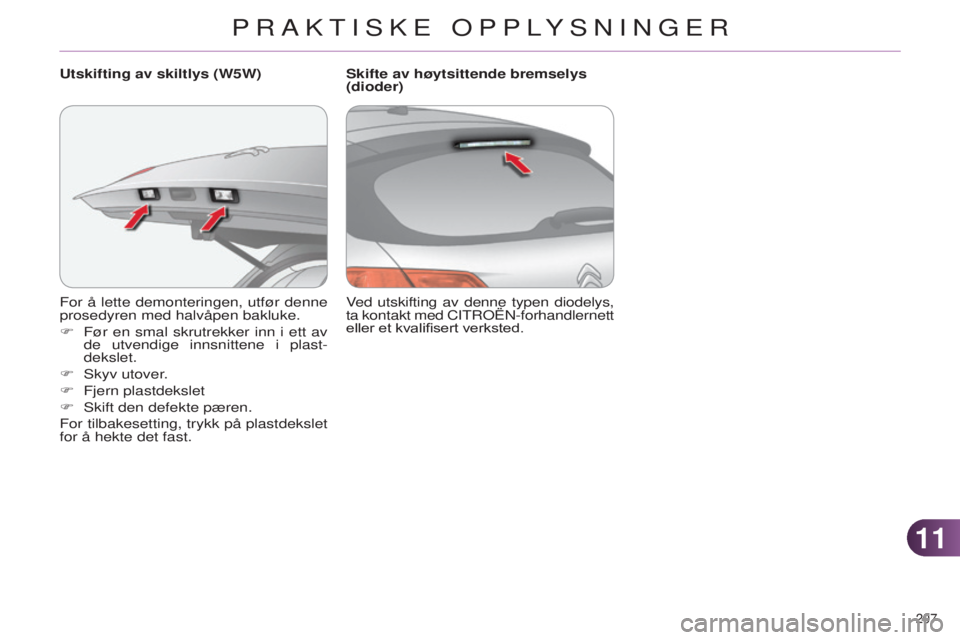

For å lette demonteringen, utfør denne
prosedyren med halvåpen bakluke.
F
Før
en smal skrutrekker inn i ett av
de utvendige innsnittene i plast-
dekslet.
F
s kyv utover.
F

Fjern plastdekslet
F

s kift den defekte pæren.
For tilbakesetting, trykk på plastdekslet
for å hekte det fast. Utskifting av skiltlys (W5W)ved utskifting av denne typen diodelys,
ta kontakt med C i T r OË n -forhandlernett
eller et kvalifisert verksted. Skifte av høytsittende bremselys
(dioder)
PRAKTISKE OPPLYSNINGER

1111
208
C4-2_no_Chap11_info-pratique_ed01-2014
SKIFTE EN SIKRING
T
ilgang til verktøy
Tangen er festet på baksiden av deks-
let til sikringsboksen i dashbordet.
s
lik får du tilgang til den:
F

hekt av av dekslet ved å trekke i
øvre høyre kant, deretter venstre,
F


frigjør dekslet helt og snu det,
F


ta ut holderen på baksiden som tan
-
gen er festet til.
Skifte sikring
Før du skifter sikringen, er det nødvendig:
F

å kjenne årsaken til feilen og å utbe
-
dre den,
F

å slå av alle elektriske forbrukere,
F


å
sette bilen i ro og slå av tennin-
gen,
F

å
finne sikringen som er defekt ved
hjelp av sikringsplasseringer og ta-
beller på de neste sidene. Ikke defekt
Defekt
For å gjøre inngrep på en sikring, er det
påbudt:
F

å
bruke spesialtangen for å ta ut
sikringen og kontrollere tilstanden til
glødetråden,
F

å alltid skifte ut en defekt sikring
med

en sikring med samme styrke
(samme farge); en forskjellig styrke
kan forårsake en funksjonsfeil (ri-
siko for brann).
Hvis feilen oppstår på nytt like etter ut-
skiftingen av sikringen, få kontrollert det
elektriske utstyret hos C
i T r OË n eller
hos et kvalifisert verksted. Installering av elektrisk
tilbehør
Den elektriske kretsen i bilen din
er beregnet på å fungere med
standard- eller ekstrautstyr.
Før du eventuelt installerer
andre utstyr eller elektrisk til-
behør i bilen, kontakt C
i T r OË n -
forhandlernett eller et kvalifisert
verksted.
C
i T r OË n frasier seg ethvert
ansvar for utgifter som skyl-
des installering av tilbehør som
ikke føres eller anbefales av
C
i T r OË n eller som ikke er blitt
installert etter deres anvisninger.
Dette gjelder spesielt når forbru-
ket for alle de ekstra tilkoblede
apparatene overskrider 10
mil-
liampere.
s

kifte av en sikring som ikke står
oppført i oversikten under kan
medføre en alvorlig funksjons-
feil på bilen din. Ta kontakt med
C
i T r OË n -forhandlernett eller et
kvalifisert verksted. Tang
PRAKTISKE OPPLYSNINGER
