Page 101 of 340

99
C4-2_sv_Chap06_amenagement_ed01-2014

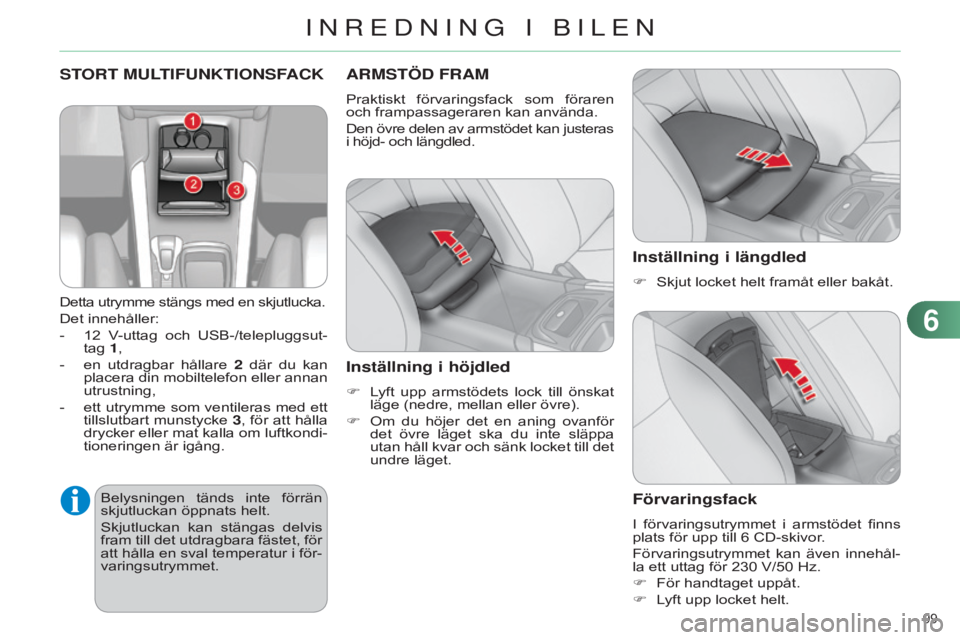

STORT MULTIFUNKTIONSFACK
Detta utrymme stängs med en skjutlucka.
Det innehåller:
-
12
V
-uttag och USB-/telepluggsut-
tag 1,
-
en
utdragbar hållare 2
där
du kan
placera din mobiltelefon eller annan
utrustning,
-
ett
utrymme som ventileras med ett
tillslutbart munstycke 3, för att hålla
drycker eller mat kalla om luftkondi-
tioneringen är igång.
ARMSTÖD FRAM
Praktiskt förvaringsfack som föraren
och frampassageraren kan använda.
Den övre delen av armstödet kan justeras
i höjd- och längdled.
Inställning i höjdled
F Lyft upp armstödets lock till önskat läge (nedre, mellan eller övre).
F
Om
du höjer det en aning ovanför
det övre läget ska du inte släppa
utan håll kvar och sänk locket till det
undre läget.
Inställning i längdled
F Skjut locket helt framåt eller bakåt.
Förvaringsfack
I förvaringsutrymmet i armstödet finns
plats för upp till 6 CD-skivor.
Förvaringsutrymmet kan även innehål-
la ett uttag för 230
V/50 Hz.
F
För handtaget uppåt.
F
L
yft upp locket helt.
Belysningen tänds inte förrän
skjutluckan öppnats helt.
Skjutluckan kan stängas delvis
fram till det utdragbara fästet, för
att hålla en sval temperatur i för-
varingsutrymmet.
6
INREDNING I BILEN

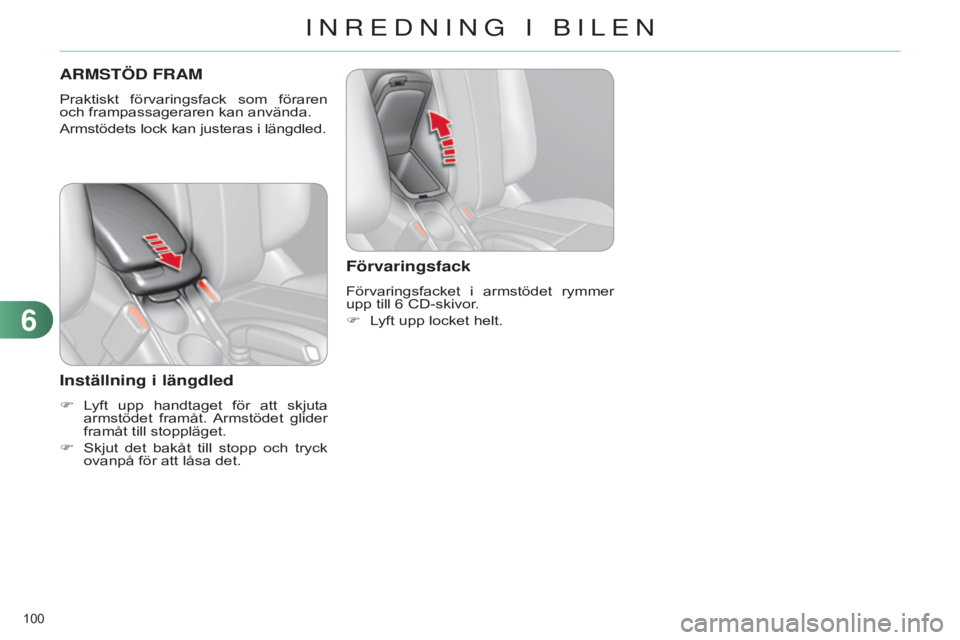

Page 102 of 340

100
C4-2_sv_Chap06_amenagement_ed01-2014
ARMSTÖD FRAM
Praktiskt förvaringsfack som föraren
och frampassageraren kan använda.
Armstödets lock kan justeras i längdled.
Inställning i längdled
F Lyft upp handtaget för att skjuta armstödet framåt. Armstödet glider
framåt till stoppläget.
F
Skjut
det bakåt till stopp och tryck
ovanpå för att låsa det.
Förvaringsfack
Förvaringsfacket i armstödet rymmer
upp till 6 CD-skivor.
F
L
yft upp locket helt.
6
INREDNING I BILEN
Page 103 of 340

101
C4-2_sv_Chap06_amenagement_ed01-2014

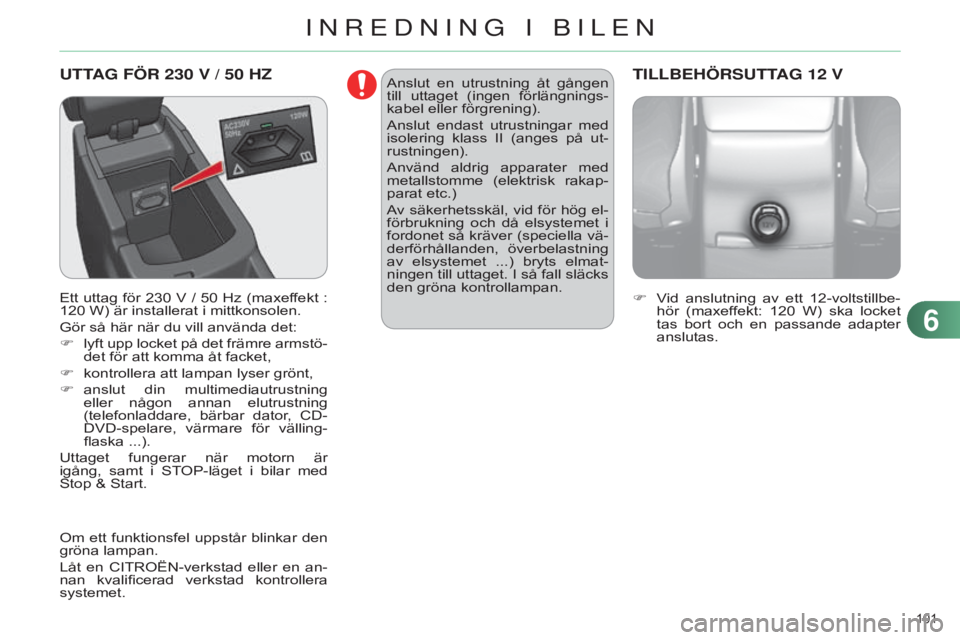

UTTAG FÖR 230 V / 50 Hz
Ett uttag för 230 V / 50 Hz (maxeffekt :
120 W) är installerat i mittkonsolen.
Gör så här när du vill använda det:
F
lyft
upp locket på det främre armstö-
det för att komma åt facket,
F
kontrollera att lampan lyser grönt,
F
anslut
din multimediautrustning
eller någon annan elutrustning
(telefonladdare, bärbar dator, CD-
DVD-spelare, värmare för välling-
flaska ...).
Uttaget fungerar när motorn är
igång, samt i STOP-läget i bilar med
Stop & Start. F
V id anslutning av ett 12-voltstillbe-
hör (maxeffekt: 120
W) ska locket
tas bort och en passande adapter
anslutas.
TILLBEHÖRSUTTAG 12 VAnslut en utrustning åt gången
till uttaget (ingen förlängnings-
kabel eller förgrening).
Anslut endast utrustningar med
isolering klass II (anges på ut-
rustningen).
Använd aldrig apparater med
metallstomme (elektrisk rakap-
parat etc.)
Av säkerhetsskäl, vid för hög el-
förbrukning och då elsystemet i
fordonet så kräver (speciella vä-
derförhållanden, överbelastning
av elsystemet ...) bryts elmat-
ningen till uttaget. I så fall släcks
den gröna kontrollampan.
Om ett funktionsfel uppstår blinkar den
gröna lampan.
Låt en CITROËN-verkstad eller en an-
nan kvalificerad verkstad kontrollera
systemet.
6
INREDNING I BILEN

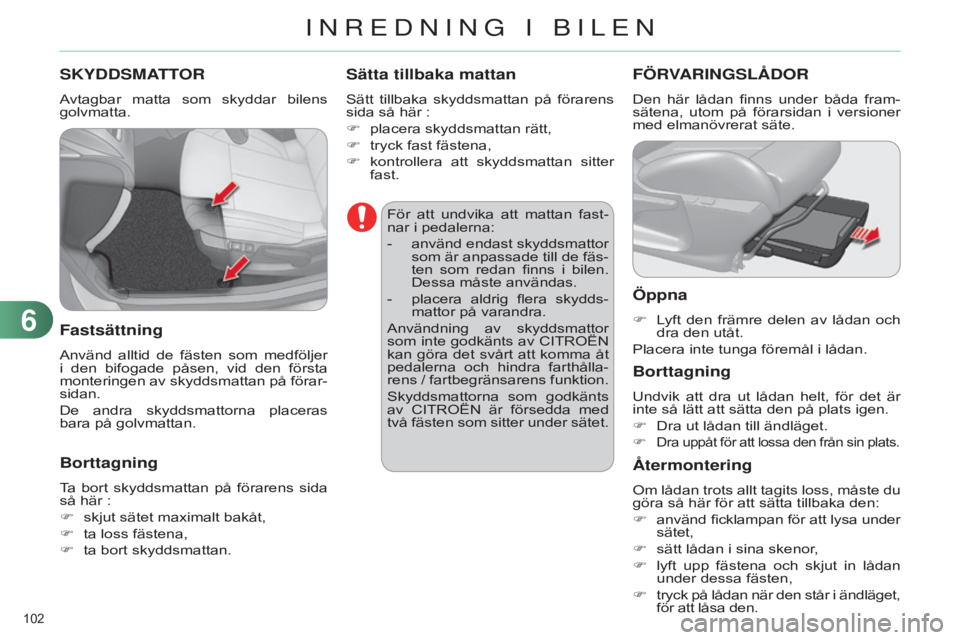

Page 104 of 340

102
C4-2_sv_Chap06_amenagement_ed01-2014
SKYDDSMATTOR
Avtagbar matta som skyddar bilens
golvmatta.
Fastsättning
Använd alltid de fästen som medföljer
i den bifogade påsen, vid den första
monteringen av skyddsmattan på förar-
sidan.
De andra skyddsmattorna placeras
bara på golvmattan.
Borttagning
Ta bort skyddsmattan på förarens sida
så här :
F
skjut sätet maximalt bakåt,
F
ta loss fästena,
F
ta bort skyddsmattan.
Sätta tillbaka mattan
Sätt tillbaka skyddsmattan på förarens
sida så här :
F
placera skyddsmattan rätt,
F
tryck fast fästena,
F
kontrollera
att skyddsmattan sitter
fast.
För att undvika att mattan fast-
nar i pedalerna:
-
använd
endast skyddsmattor
som är anpassade till de fäs-
ten som redan finns i bilen.
Dessa måste användas.
-
placera
aldrig flera skydds-
mattor på varandra.
Användning av skyddsmattor
som inte godkänts av CITROËN
kan göra det svårt att komma åt
pedalerna och hindra farthålla-
rens / fartbegränsarens funktion.
Skyddsmattorna som godkänts
av CITROËN är försedda med
två fästen som sitter under sätet.
FÖRVARINGSLåDOR
Den här lådan finns under båda fram-
sätena, utom på förarsidan i versioner
med elmanövrerat säte.
Öppna
F Lyft den främre delen av lådan och dra den utåt.
Placera inte tunga föremål i lådan.
Borttagning
Undvik att dra ut lådan helt, för det är
inte så lätt att sätta den på plats igen.
F
Dra ut lådan till ändläget.
F Dra uppåt för att lossa den från sin plats.
återmontering
Om lådan trots allt tagits loss, måste du
göra så här för att sätta tillbaka den:
F
använd
ficklampan för att lysa under
sätet,
F
sätt lådan i sina skenor
,
F
lyft
upp fästena och skjut in lådan
under dessa fästen,
F
tryck
på lådan när den står i ändläget,
för att låsa den.
6
INREDNING I BILEN

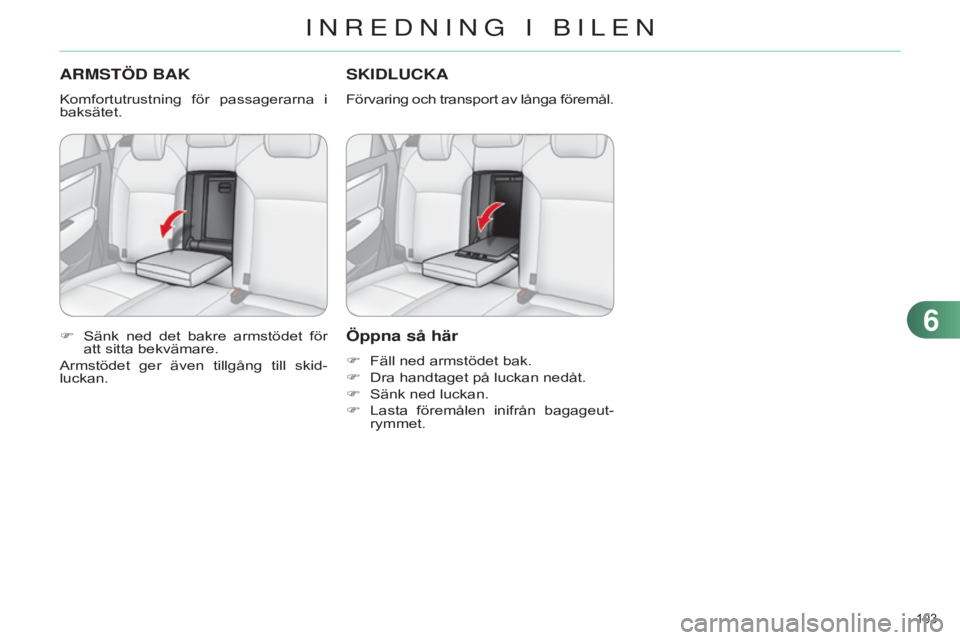

Page 105 of 340

103
C4-2_sv_Chap06_amenagement_ed01-2014
ARMSTÖD BAK
Komfortutrustning för passagerarna i
baksätet.
F
Sänk
ned det bakre armstödet för
att sitta bekvämare.
Armstödet ger även tillgång till skid-
luckan.
SKIDLUCKA
Förvaring och transport av långa föremål.
Öppna så här
F Fäll ned armstödet bak.
F
Dra handtaget på luckan nedåt.
F
Sänk ned luckan.
F
Lasta
föremålen inifrån bagageut-
rymmet.
6
INREDNING I BILEN

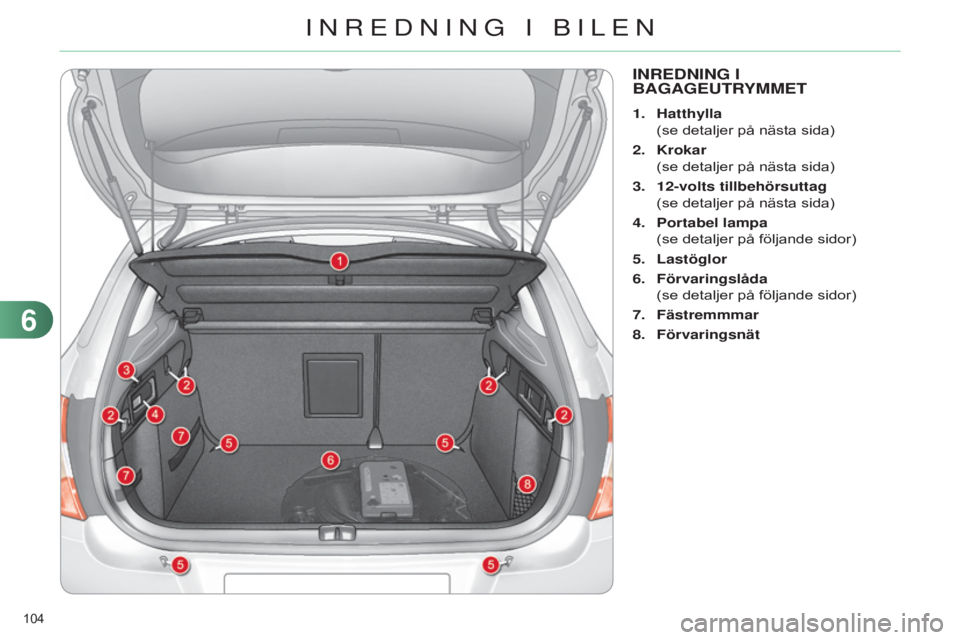

Page 106 of 340

104
C4-2_sv_Chap06_amenagement_ed01-2014
INREDNING I BAGAGEUTRYMMET
1. Hatthylla
(se detaljer på nästa sida)
2.
Krokar
(se detaljer på nästa sida)
3.
12-volts tillbehörsuttag
(se detaljer på nästa sida)
4.
Portabel lampa
(se detaljer på följande sidor)
5.
Lastöglor
6.
Förvaringslåda
(se detaljer på följande sidor)
7.
Fästremmmar
8.
Förvaringsnät
6
INREDNING I BILEN

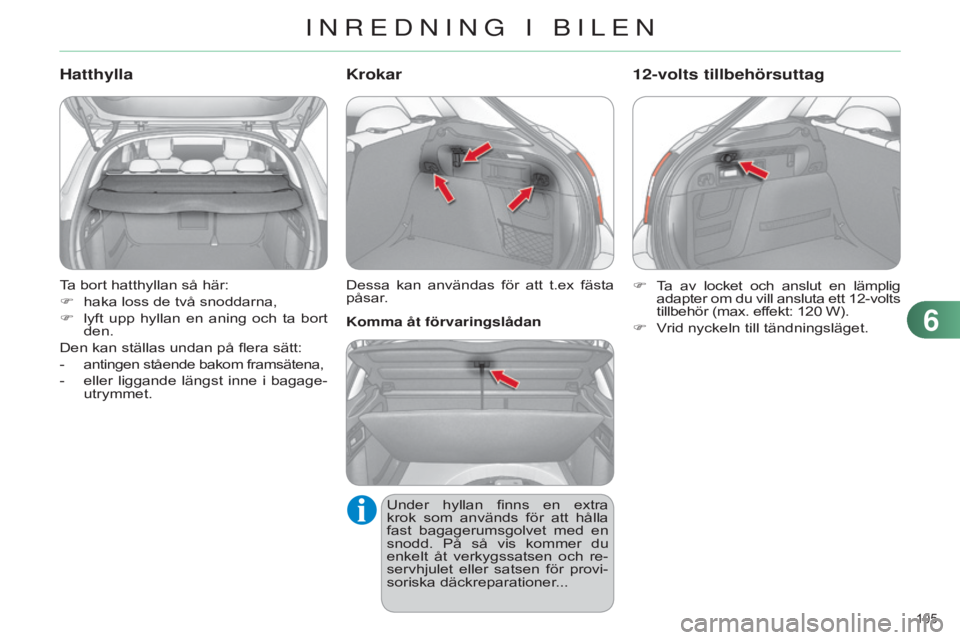

Page 107 of 340

105
C4-2_sv_Chap06_amenagement_ed01-2014
Ta bort hatthyllan så här:
F
haka loss de två snoddarna,
F
lyft
upp hyllan en aning och ta bort
den.
Den kan ställas undan på flera sätt:
-
antingen stående bakom framsätena,
-
eller
liggande längst inne i bagage-
utrymmet.
Hatthylla
Dessa kan användas för att t.ex fästa
påsar.
Krokar
Under hyllan finns en extra
krok som används för att hålla
fast bagagerumsgolvet med en
snodd. På så vis kommer du
enkelt åt verkygssatsen och re-
servhjulet eller satsen för provi-
soriska däckreparationer...
Komma åt förvaringslådan
F
T
a av locket och anslut en lämplig
adapter om du vill ansluta ett 12-volts
tillbehör (max. effekt: 120 W).
F
V
rid nyckeln till tändningsläget.
12-volts tillbehörsuttag
6
INREDNING I BILEN

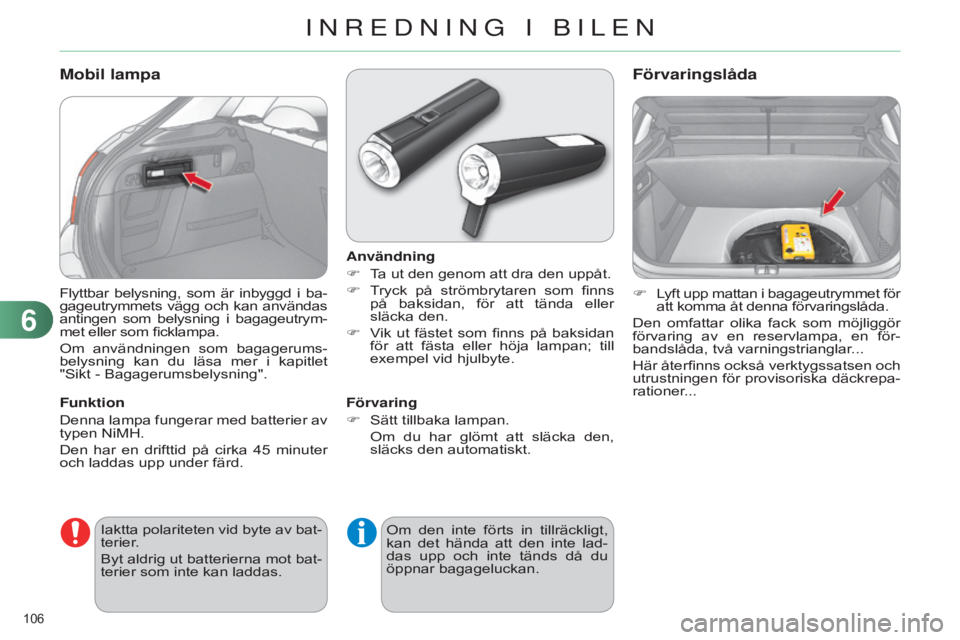

Page 108 of 340

106
C4-2_sv_Chap06_amenagement_ed01-2014
Flyttbar belysning, som är inbyggd i ba-
gageutrymmets vägg och kan användas
antingen som belysning i bagageutrym-
met eller som ficklampa.
Om användningen som bagagerums-
belysning kan du läsa mer i kapitlet
"Sikt - Bagagerumsbelysning".
Mobil lampa
Funktion
Denna lampa fungerar med batterier av
typen NiMH.
Den har en drifttid på cirka 45
minuter
och laddas upp under färd. Användning
F
T
a ut den genom att dra den uppåt.
F
T
ryck på strömbrytaren som finns
på baksidan, för att tända eller
släcka den.
F
V
ik ut fästet som finns på baksidan
för att fästa eller höja lampan; till
exempel vid hjulbyte.
Förvaring
F
Sätt tillb
aka lampan.
Om
du har glömt att släcka den,
släcks den automatiskt. F
L
yft upp mattan i bagageutrymmet för
att komma åt denna förvaringslåda.
Den omfattar olika fack som möjliggör
förvaring av en reservlampa, en för-
bandslåda, två varningstrianglar...
Här återfinns också verktygssatsen och
utrustningen för provisoriska däckrepa-
rationer...
Förvaringslåda
Iaktta polariteten vid byte av bat-
terier.
Byt aldrig ut batterierna mot bat-
terier som inte kan laddas. Om den inte förts in tillräckligt,
kan det hända att den inte lad-
das upp och inte tänds då du
öppnar bagageluckan.
6
INREDNING I BILEN

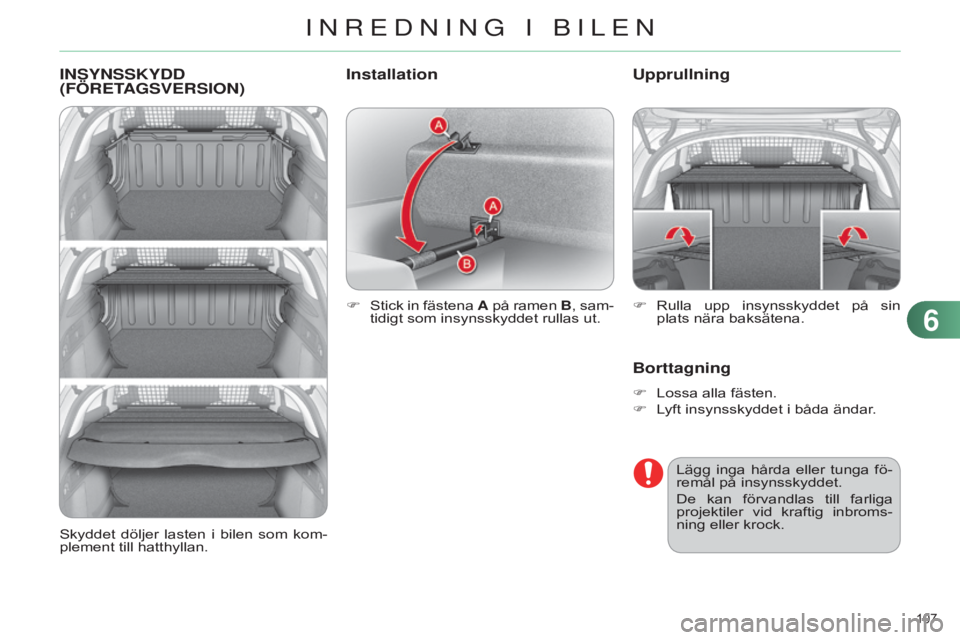

Page 109 of 340

107
C4-2_sv_Chap06_amenagement_ed01-2014
INSYNSSKYDD
( FÖRETAGSVERSION )
F Stick in fästena A på ramen B, sam-
tidigt som insynsskyddet rullas ut.
Upprullning
Borttagning
F Lossa alla fästen.
F
L
yft insynsskyddet i båda ändar.
Skyddet döljer lasten i bilen som kom-
plement till hatthyllan.
Installation
F Rulla upp insynsskyddet på sin plats nära baksätena.
Lägg inga hårda eller tunga fö-
remål på insynsskyddet.
De kan förvandlas till farliga
projektiler vid kraftig inbroms-
ning eller krock.
6
INREDNING I BILEN

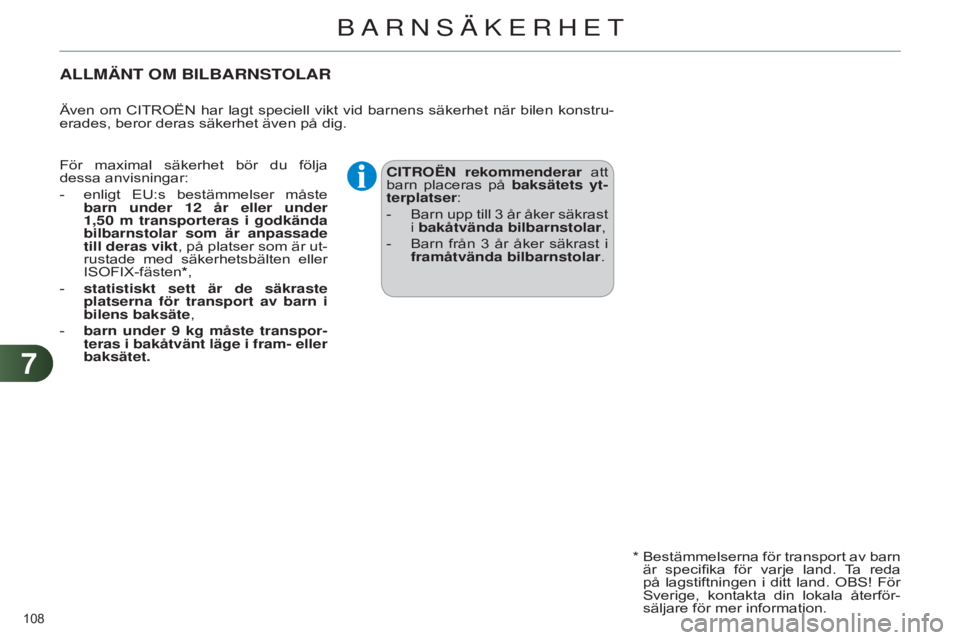

Page 110 of 340

77
108
C4-2_sv_Chap07_securite-enfants_ed01-2014
ALLMÄNT OM BILBARNSTOLAR
CITROËN rekommenderar att
barn placeras på baksätets yt-
terplatser:
-
Barn
upp till 3
år
åker säkrast
i bakåtvända bilbarnstolar,
-
Barn
från 3
år
åker säkrast i
framåtvända bilbarnstolar.
Även om CITROËN har lagt speciell vikt vid barnens säkerhet när bilen konstru-
erades, beror deras säkerhet även på dig.
*
Bestämmelserna
för transport av barn
är specifika för varje land. Ta reda
på lagstiftningen i ditt land. OBS! För
Sverige, kontakta din lokala återför-
säljare för mer information.
För maximal säkerhet bör du följa
dessa anvisningar:
-
enligt
EU:s bestämmelser måste
barn under 12
år eller under
1,50
m
transporteras i godkända
bilbarnstolar som är anpassade
till deras vikt, på platser som är ut-
rustade med säkerhetsbälten eller
ISOFIX-fästen*,
-
statistiskt sett är
de säkraste
platserna för transport av barn i
bilens baksäte,
-
barn
under 9
kg
måste transpor-
teras i bakåtvänt läge i fram- eller
baksätet.
BARNSÄKERHET
