CITROEN C4 2015 Instrukcja obsługi (in Polish)

159
c4-2_pl_chap08_securite_ed01-2015
c4-2_pl_chap08_securite_ed01-2015

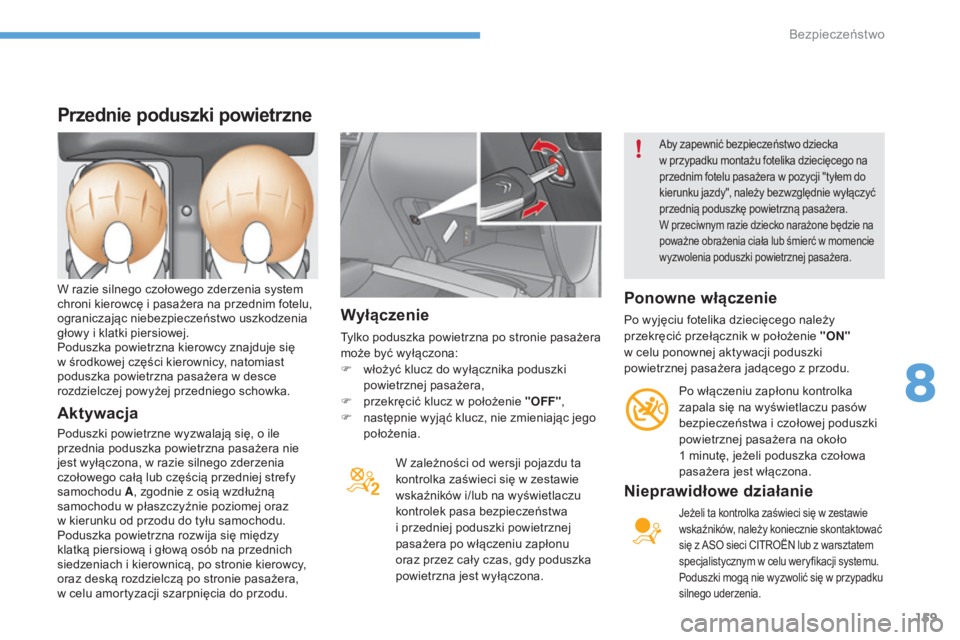

Wyłączenie
tylko poduszka powietrzna po stronie pasażera
może być wyłączona:
F
w
łożyć klucz do wyłącznika poduszki
powietrznej pasażera,
F

p
rzekręcić klucz w położenie "OFF" ,
F

n
astępnie wyjąć klucz, nie zmieniając jego
położenia.
W zależności od wersji pojazdu ta
kontrolka zaświeci się w zestawie
wskaźników i/lub na wyświetlaczu
kontrolek pasa bezpieczeństwa
i przedniej poduszki powietrznej
pasażera po włączeniu zapłonu
oraz przez cały czas, gdy poduszka
powietrzna jest wyłączona.
Przednie poduszki powietrzne
Aktywacja
Poduszki powietrzne wyzwalają się, o ile
przednia poduszka powietrzna pasażera nie
jest wyłączona, w razie silnego zderzenia
czołowego całą lub częścią przedniej strefy
samochodu A, zgodnie z osią wzdłużną
samochodu w płaszczyźnie poziomej oraz
w kierunku od przodu do tyłu samochodu.
Poduszka powietrzna rozwija się między
klatką piersiową i głową osób na przednich
siedzeniach i kierownicą, po stronie kierowcy,
oraz deską rozdzielczą po stronie pasażera,
w celu amortyzacji szarpnięcia do przodu.
aby zapewnić bezpieczeństwo dziecka
w przypadku montażu fotelika dziecięcego na
przednim fotelu pasażera w pozycji "tyłem do
kierunku jazdy", należy bezwzględnie wyłączyć
przednią poduszkę powietrzną pasażera.
W przeciwnym razie dziecko narażone będzie na
poważne obrażenia ciała lub śmierć w momencie
wyzwolenia poduszki powietrznej pasażera.
W razie silnego czołowego zderzenia system
chroni kierowcę i pasażera na przednim fotelu,
ograniczając niebezpieczeństwo uszkodzenia
głowy i klatki piersiowej.
Poduszka powietrzna kierowcy znajduje się
w środkowej części kierownicy, natomiast
poduszka powietrzna pasażera w desce
rozdzielczej powyżej przedniego schowka.Ponowne włączenie
Po wyjęciu fotelika dziecięcego należy
przekręcić przełącznik w położenie "ON"
w celu ponownej aktywacji poduszki
powietrznej pasażera jadącego z przodu.
Po włączeniu zapłonu kontrolka
zapala się na wyświetlaczu pasów
bezpieczeństwa i czołowej poduszki
powietrznej pasażera na około
1
minutę, jeżeli poduszka czołowa
pasażera jest włączona.
Nieprawidłowe działanie
jeżeli ta kontrolka zaświeci się w zestawie
wskaźników, należy koniecznie skontaktować
się z
aso sieci c
It
ro
Ën
lub z warsztatem
specjalistycznym w celu weryfikacji systemu.
Poduszki mogą nie wyzwolić się w przypadku
silnego uderzenia.
8
bezpieczeństwo

160
c4-2_pl_chap08_securite_ed01-2015
c4-2_pl_chap08_securite_ed01-2015

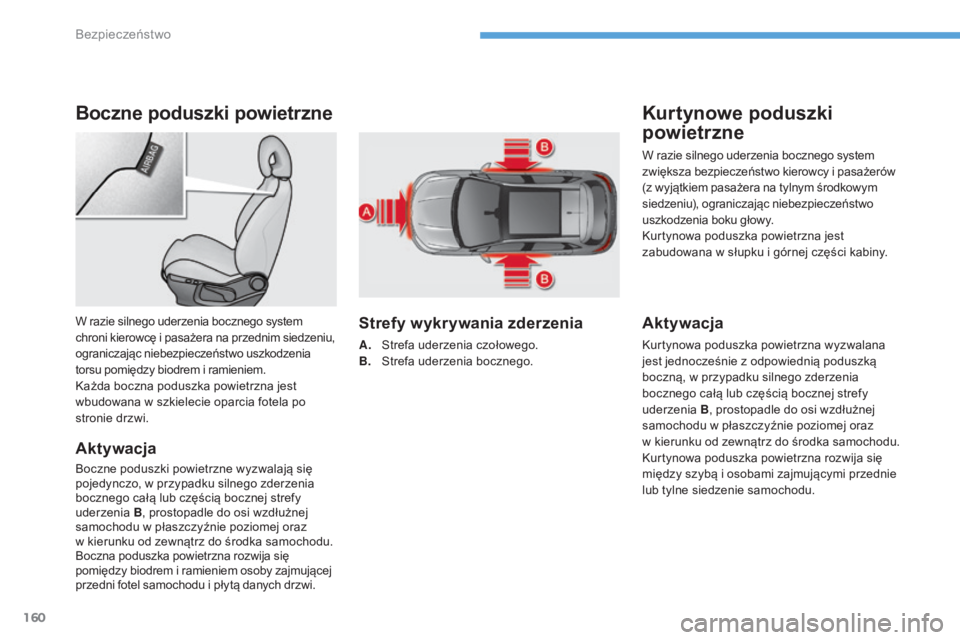

Boczne poduszki powietrzne
Aktywacja
boczne poduszki powietrzne wyzwalają się
pojedynczo, w przypadku silnego zderzenia
bocznego całą lub częścią bocznej strefy
uderzenia B, prostopadle do osi wzdłużnej
samochodu w płaszczyźnie poziomej oraz
w kierunku od zewnątrz do środka samochodu.
bo

czna poduszka powietrzna rozwija się
pomiędzy biodrem i ramieniem osoby zajmującej
przedni fotel samochodu i płytą danych drzwi.
Strefy wykrywania zderzenia
A. strefa uderzenia czołowego.
B. st refa uderzenia bocznego.
Kurtynowe poduszki
powietrzne
W razie silnego uderzenia bocznego system
zwiększa bezpieczeństwo kierowcy i pasażerów
(z wyjątkiem pasażera na tylnym środkowym
siedzeniu), ograniczając niebezpieczeństwo
uszkodzenia boku głowy.
ku

rtynowa poduszka powietrzna jest
zabudowana w słupku i górnej części kabiny.
Aktywacja
kurtynowa poduszka powietrzna wyzwalana
jest jednocześnie z odpowiednią poduszką
boczną, w przypadku silnego zderzenia
bocznego całą lub częścią bocznej strefy
uderzenia B, prostopadle do osi wzdłużnej
samochodu w płaszczyźnie poziomej oraz
w kierunku od zewnątrz do środka samochodu.
ku

rtynowa poduszka powietrzna rozwija się
między szybą i osobami zajmującymi przednie
lub tylne siedzenie samochodu.
W razie silnego uderzenia bocznego system
chroni kierowcę i pasażera na przednim siedzeniu,
ograniczając niebezpieczeństwo uszkodzenia
torsu pomiędzy biodrem i ramieniem.
ka

żda boczna poduszka powietrzna jest
wbudowana w szkielecie oparcia fotela po
stronie drzwi.
bezpieczeństwo

161
c4-2_pl_chap08_securite_ed01-2015
c4-2_pl_chap08_securite_ed01-2015
Aby zapewnić w pełni skuteczne działanie poduszek powietrznych, należy zachować następujące
środki ostrożności:Przednie poduszki powietrzne
nie prowadzić pojazdu, trzymając kierownicę
za jej ramiona lub opierając ręce na jej
środku.
Pasażer nie powinien trzymać nóg na desce
rozdzielczej.
Powstrzymać się od palenia (papieros,
fajka), ponieważ uruchomienie poduszki
w tym czasie mogłoby spowodować
oparzenia lub obrażenia ciała.
ni

e demontować, nie przekłuwać i nie
uderzać poduszki.
ni

czego nie mocować i niczego nie
przyklejać na kole kierownicy ani na desce
rozdzielczej, aby zapobiec zranieniu osób
jadących z przodu w chwili zadziałania
poduszek powietrznych.
Boczne poduszki powietrzne
na fotele zakładać wyłącznie pokrowce
homologowane, które nie zakłócają
działania bocznych poduszek powietrznych.
ab

y zapoznać się z gamą pokrowców
dostosowanych do samochodu, można
skonsultować się z siecią ser wisową
c

I tro
Ën.
P

atrz rubryka "
ak
cesoria".
ni

gdy niczego nie mocować i nie przyklejać
na oparciach siedzeń (ubrania...), ponieważ
mogłoby to spowodować okaleczenia klatki
piersiowej lub ramion w razie zadziałania
bocznej poduszki powietrznej.
ni

e zbliżać się do drzwi bardziej, niż jest to
konieczne.
Poduszki kurtynowe
nie należy niczego mocować ani przyklejać
do sufitu, gdyż mogłoby to spowodować
obrażenia głowy w przypadku zadziałania
poduszki kurtynowej.
ni

e wolno demontować uchwytów
sufitowych, jeśli samochód je posiada,
ponieważ zamocowane są do nich
kurtynowe poduszki powietrzne.
Przyjmować normalną i pionową pozycję
siedzącą.
Zapinać właściwie wyregulowane pasy
bezpieczeństwa.
ni

e trzymać niczego między pasażerami
i poduszkami powietrznymi (dzieci, zwierząt,
przedmiotów...). Mogłoby to zakłócić
działanie poduszek lub spowodować
skaleczenia pasażerów.
W przypadku gdy pojazd uległ wypadkowi
lub został skradziony, należy sprawdzić
system poduszek powietrznych.
na

prawy systemu poduszek powietrznych
muszą być wykonywane wyłącznie
w
aso
sieci
c
It

ro
Ën

lub w warsztacie
specjalistycznym.
na

wet przy zachowaniu wszystkich środków
ostrożności wymienionych powyżej
w momencie rozwinięcia poduszki
powietrznej nie można wykluczyć ryzyka
zranienia lub niewielkich oparzeń głowy,
klatki piersiowej czy ramion. Poduszka
napełnia się prawie natychmiast (w kilka
milisekund), następnie opróżnia się,
uwalniając gorący gaz przez specjalne
otwory.
8
bezpieczeństwo

162
c4-2_pl_chap09_conduite_ed01-2015
c4-2_pl_chap09_conduite_ed01-2015

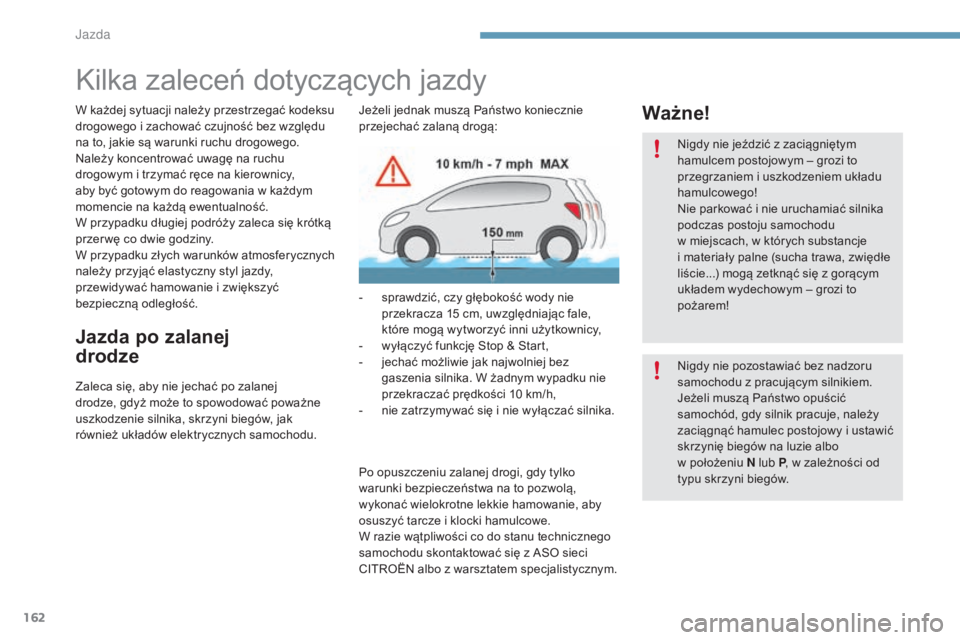

kilka zaleceń dotyczących jazdy
W każdej sytuacji należy przestrzegać kodeksu
drogowego i zachować czujność bez względu
na to, jakie są warunki ruchu drogowego.
na
leży koncentrować uwagę na ruchu
drogowym i trzymać ręce na kierownicy,
aby być gotowym do reagowania w każdym
momencie na każdą ewentualność.
W przypadku długiej podróży zaleca się krótką
przer wę co dwie godziny.
W przypadku złych warunków atmosferycznych
należy przyjąć elastyczny styl jazdy,
przewidywać hamowanie i zwiększyć
bezpieczną odległość.
Jazda po zalanej
drodze
Zaleca się, aby nie jechać po zalanej
drodze, gdyż może to spowodować poważne
uszkodzenie silnika, skrzyni biegów, jak
również układów elektrycznych samochodu.
Ważne!jeżeli jednak muszą Państwo koniecznie
przejechać zalaną drogą:
-

s
prawdzić, czy głębokość wody nie
przekracza 15
cm, uwzględniając fale,
które mogą wytworzyć inni użytkownicy,
-

w
yłączyć funkcję s
t
op & s
t
art,
-

j
echać możliwie jak najwolniej bez
gaszenia silnika. W żadnym wypadku nie
przekraczać prędkości 10
km/h,
-

n
ie zatrzymywać się i nie wyłączać silnika.
ni
gdy nie jeździć z zaciągniętym
hamulcem postojowym – grozi to
przegrzaniem i uszkodzeniem układu
hamulcowego!
ni

e parkować i nie uruchamiać silnika
podczas postoju samochodu
w miejscach, w których substancje
i materiały palne (sucha trawa, zwiędłe
liście...) mogą zetknąć się z gorącym
układem wydechowym – grozi to
pożarem!
ni

gdy nie pozostawiać bez nadzoru
samochodu z pracującym silnikiem.
je

żeli muszą Państwo opuścić
samochód, gdy silnik pracuje, należy
zaciągnąć hamulec postojowy i ustawić
skrzynię biegów na luzie albo
w położeniu N lub P , w zależności od
typu skrzyni biegów.
Po opuszczeniu zalanej drogi, gdy tylko
warunki bezpieczeństwa na to pozwolą,
wykonać wielokrotne lekkie hamowanie, aby
osuszyć tarcze i klocki hamulcowe.
W razie wątpliwości co do stanu technicznego
samochodu skontaktować się z
aso sieci
cIt

ro
Ën
albo z warsztatem specjalistycznym.
jazda

163
c4-2_pl_chap09_conduite_ed01-2015
c4-2_pl_chap09_conduite_ed01-2015

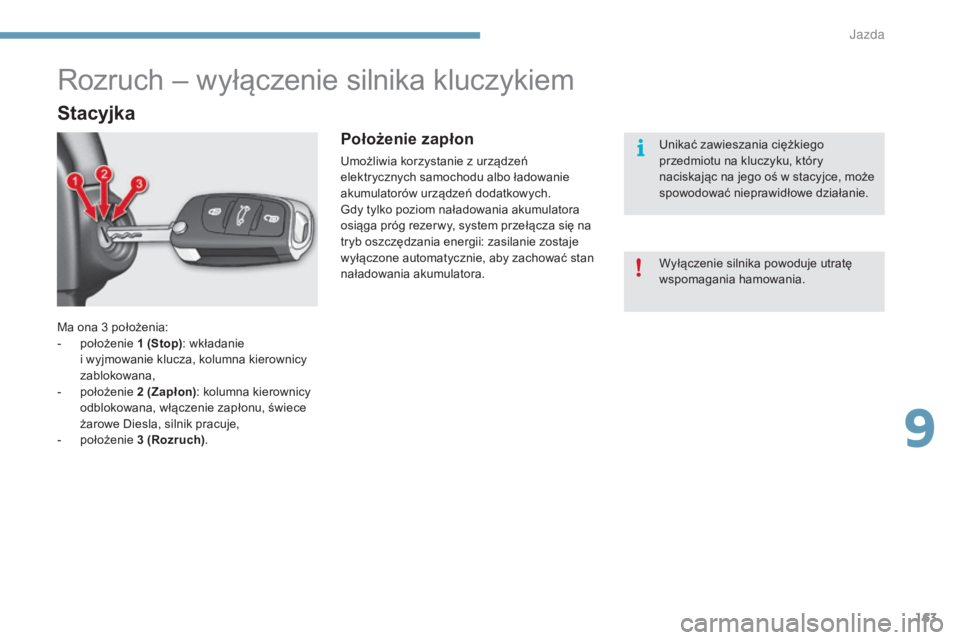

Ma ona 3 położenia:
- p ołożenie 1 (Stop): wkładanie
i wyjmowanie klucza, kolumna kierownicy
zablokowana,
-

p
ołożenie 2 (Zapłon): kolumna kierownicy
odblokowana, włączenie zapłonu, świece
żarowe Diesla, silnik pracuje,
-

p
ołożenie 3 (Rozruch).
Położenie zapłon
umożliwia korzystanie z urządzeń
elektrycznych samochodu albo ładowanie
akumulatorów urządzeń dodatkowych.
gd

y tylko poziom naładowania akumulatora
osiąga próg rezer wy, system przełącza się na
tryb oszczędzania energii: zasilanie zostaje
wyłączone automatycznie, aby zachować stan
naładowania akumulatora.
rozruch – wyłączenie silnika kluczykiem
Stacyjka
unikać zawieszania ciężkiego
przedmiotu na kluczyku, który
naciskając na jego oś w stacyjce, może
spowodować nieprawidłowe działanie.
Wyłączenie silnika powoduje utratę
wspomagania hamowania.
9
Jazda

164
c4-2_pl_chap09_conduite_ed01-2015
c4-2_pl_chap09_conduite_ed01-2015
Rozruch silnika
F W wersji z silnikiem benzynowym włączyć rozrusznik, obracając klucz do
położenia 3
i przytrzymując do momentu
uruchomienia silnika, bez przyspieszania.
gd

y silnik ruszy, puścić klucz. F

W w
ersji z silnikiem Diesla obrócić klucz
do położenia 2 , włączyć stacyjkę, aby
uaktywnić zespół świec żarowych silnika.
Zaczekać, aż ta kontrolka w zestawie
wskaźników zgaśnie, następnie
włączyć rozrusznik, obracając klucz
do położenia 3 i przytrzymując do
momentu uruchomienia silnika, bez
przyspieszania. g
d
y silnik ruszy,
puścić klucz.je żeli silnik nie ruszy natychmiast,
wyłączyć stacyjkę.
o
d
czekać chwilę
przed ponowną próbą rozruchu.
j
e
żeli
po kilku próbach silnik nie daje się
uruchomić, zrezygnować
z dalszych prób: grozi to uszkodzeniem
rozrusznika i silnika.
na

leży
skontaktować się z
aso
s
ieci c
It
ro
Ën
a

lbo z warsztatem specjalistycznym.
ni
gdy nie pozostawiać pracującego
silnika w zamkniętym pomieszczeniu
bez dostatecznej wentylacji: silniki
spalinowe wydzielają toksyczne spaliny,
jak np. tlenek węgla. g
r
ozi to zatruciem
i śmiercią.
W bardzo ostrych warunkach zimowych
(przy temperaturze poniższej -23°
c)
,
aby zapewnić prawidłowe działanie
i tr wałość mechanicznych elementów
samochodu, silnika i skrzyni biegów,
należy pozwolić silnikowi pracować
przez 4 minuty przed ruszeniem
z miejsca.
W pewnych przypadkach
manewrowanie kierownicą może
wymagać użycia dużej siły (np. przy
skręconych kołach).
W warunkach zimowych kontrolka
będzie świecić dłużej. g
d
y silnik jest
rozgrzany, kontrolka się nie zapala. W warunkach normalnych nie
rozgrzewać silnika na postoju,
ale ruszyć od razu i jechać przy
umiarkowanych obrotach silnika.
Przy zaciągniętym hamulcu postojowym,
skrzyni biegów na luzie albo w płożeniu N
lub P:
F
n
acisnąć do oporu pedał sprzęgła
(manualna skrzynia biegów),

lub
F
n
acisnąć do oporu pedał hamulca (skrzynia
biegów sterowana albo automatyczna),
F
w
łożyć klucz do stacyjki; system
rozpoznaje kod,
F
o
dblokować kolumnę kierownicy, obracając
równocześnie kierownicę i klucz.
jazda

165
c4-2_pl_chap09_conduite_ed01-2015
c4-2_pl_chap09_conduite_ed01-2015

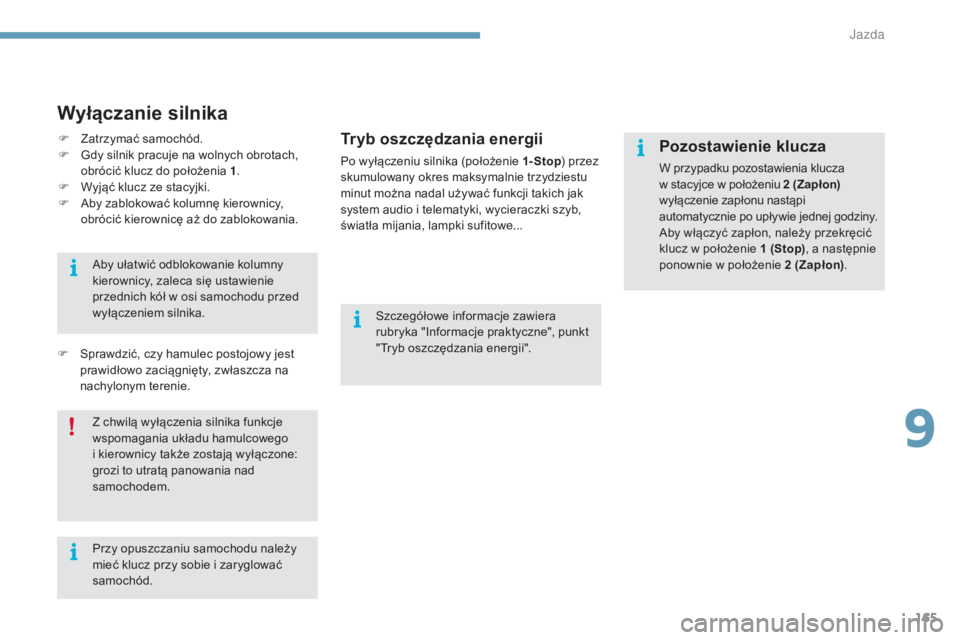

Wyłączanie silnika
Tryb oszczędzania energii
Po wyłączeniu silnika (położenie 1- Stop) przez
skumulowany okres maksymalnie trzydziestu
minut można nadal używać funkcji takich jak
system audio i telematyki, wycieraczki szyb,
światła mijania, lampki sufitowe...
F
s
p

rawdzić, czy hamulec postojowy jest
prawidłowo zaciągnięty, zwłaszcza na
nachylonym terenie.
Z chwilą wyłączenia silnika funkcje
wspomagania układu hamulcowego
i kierownicy także zostają wyłączone:
grozi to utratą panowania nad
samochodem.
ab

y ułatwić odblokowanie kolumny
kierownicy, zaleca się ustawienie
przednich kół w osi samochodu przed
wyłączeniem silnika.
Przy opuszczaniu samochodu należy
mieć klucz przy sobie i zaryglować
samochód.
sz

czegółowe informacje zawiera
rubryka "Informacje praktyczne", punkt
"
tr

yb oszczędzania energii".Pozostawienie klucza
W przypadku pozostawienia klucza
w stacyjce w położeniu 2 (Zapłon)
wyłączenie zapłonu nastąpi
automatycznie po upływie jednej godziny.
ab

y włączyć zapłon, należy przekręcić
klucz w położenie 1
(Stop), a następnie
ponownie w położenie 2
(Zapłon).
F

Z

atrzymać samochód.
F
gd
y silnik pracuje na wolnych obrotach,
obrócić klucz do położenia 1 .
F

W

yjąć klucz ze stacyjki.
F
a
b

y zablokować kolumnę kierownicy,
obrócić kierownicę aż do zablokowania.
9
Jazda

166
c4-2_pl_chap09_conduite_ed01-2015
c4-2_pl_chap09_conduite_ed01-2015

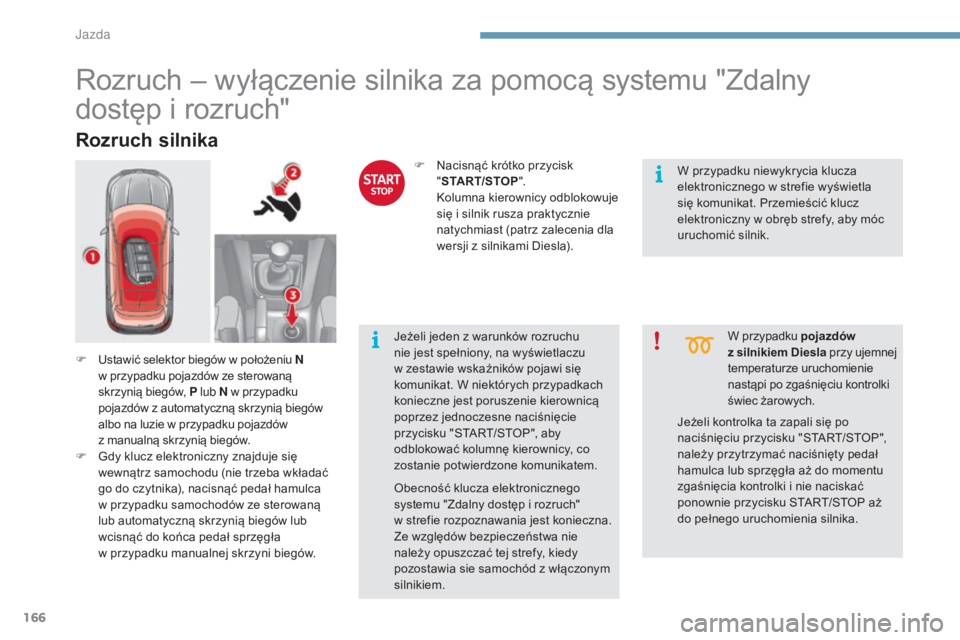

rozruch – wyłączenie silnika za pomocą systemu "Zdalny
dostęp i rozruch"
Rozruch silnika
F ustawić selektor biegów w położeniu N w przypadku pojazdów ze sterowaną
skrzynią biegów, P lub N w przypadku
pojazdów z automatyczną skrzynią biegów
albo na luzie w przypadku pojazdów
z manualną skrzynią biegów.
F
g
d
y klucz elektroniczny znajduje się
wewnątrz samochodu (nie trzeba wkładać
go do czytnika), nacisnąć pedał hamulca
w przypadku samochodów ze sterowaną
lub automatyczną skrzynią biegów lub
wcisnąć do końca pedał sprzęgła
w przypadku manualnej skrzyni biegów. F
n
a
cisnąć krótko przycisk
" START/STOP ".

k
o
lumna kierownicy odblokowuje
się i silnik rusza praktycznie
natychmiast (patrz zalecenia dla
wersji z silnikami Diesla).
je

żeli kontrolka ta zapali się po
naciśnięciu przycisku "
s

tart
/s
to
P
",
należy przytrzymać naciśnięty pedał
hamulca lub sprzęgła aż do momentu
zgaśnięcia kontrolki i nie naciskać
ponownie przycisku
start
/s
to
P a
ż
do pełnego uruchomienia silnika.
je
żeli jeden z warunków rozruchu
nie jest spełniony, na wyświetlaczu
w zestawie wskaźników pojawi się
komunikat. W niektórych przypadkach
konieczne jest poruszenie kierownicą
poprzez jednoczesne naciśnięcie
przycisku "
s

tart
/s
to
P
", aby
odblokować kolumnę kierownicy, co
zostanie potwierdzone komunikatem. W przypadku niewykrycia klucza
elektronicznego w strefie wyświetla
się komunikat. Przemieścić klucz
elektroniczny w obręb strefy, aby móc
uruchomić silnik.
ob

ecność klucza elektronicznego
systemu "Zdalny dostęp i rozruch"
w strefie rozpoznawania jest konieczna.
Ze względów bezpieczeństwa nie
należy opuszczać tej strefy, kiedy
pozostawia sie samochód z włączonym
silnikiem. W przypadku pojazdów

z silnikiem Diesla przy ujemnej
temperaturze uruchomienie
nastąpi po zgaśnięciu kontrolki
świec żarowych.
jazda

167
c4-2_pl_chap09_conduite_ed01-2015
c4-2_pl_chap09_conduite_ed01-2015

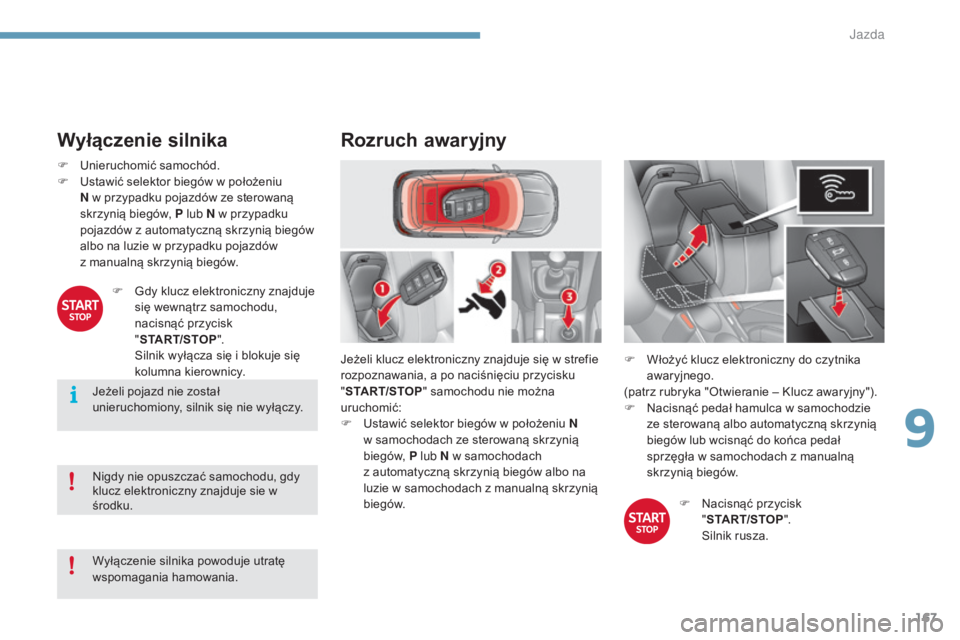

Wyłączenie silnika
F unieruchomić samochód.
F us tawić selektor biegów w położeniu
N w przypadku pojazdów ze sterowaną
skrzynią biegów, P lub N w przypadku
pojazdów z automatyczną skrzynią biegów
albo na luzie w przypadku pojazdów
z manualną skrzynią biegów.
ni

gdy nie opuszczać samochodu, gdy
klucz elektroniczny znajduje sie w
środku.
Wyłączenie silnika powoduje utratę
wspomagania hamowania.
je

żeli pojazd nie został
unieruchomiony, silnik się nie wyłączy. F
g
d
y klucz elektroniczny znajduje
się wewnątrz samochodu,
nacisnąć przycisk
" START/STOP ".


s
i
lnik wyłącza się i blokuje się
kolumna kierownicy.
Rozruch awaryjny
jeżeli klucz elektroniczny znajduje się w strefie
rozpoznawania, a po naciśnięciu przycisku
" START/STOP " samochodu nie można
uruchomić:
F
u
s
tawić selektor biegów w położeniu N
w samochodach ze sterowaną skrzynią
biegów, P lub N w samochodach
z automatyczną skrzynią biegów albo na
luzie w samochodach z manualną skrzynią
biegów. F
W łożyć klucz elektroniczny do czytnika
awaryjnego.
(patrz rubryka "
ot

wieranie – k
l
ucz awaryjny").
F
n
a
cisnąć pedał hamulca w samochodzie
ze sterowaną albo automatyczną skrzynią
biegów lub wcisnąć do końca pedał
sprzęgła w samochodach z manualną
skrzynią biegów.
F
n
a
cisnąć przycisk
" START/STOP ".


s
i
lnik rusza.
9
jazda

168
c4-2_pl_chap09_conduite_ed01-2015
c4-2_pl_chap09_conduite_ed01-2015

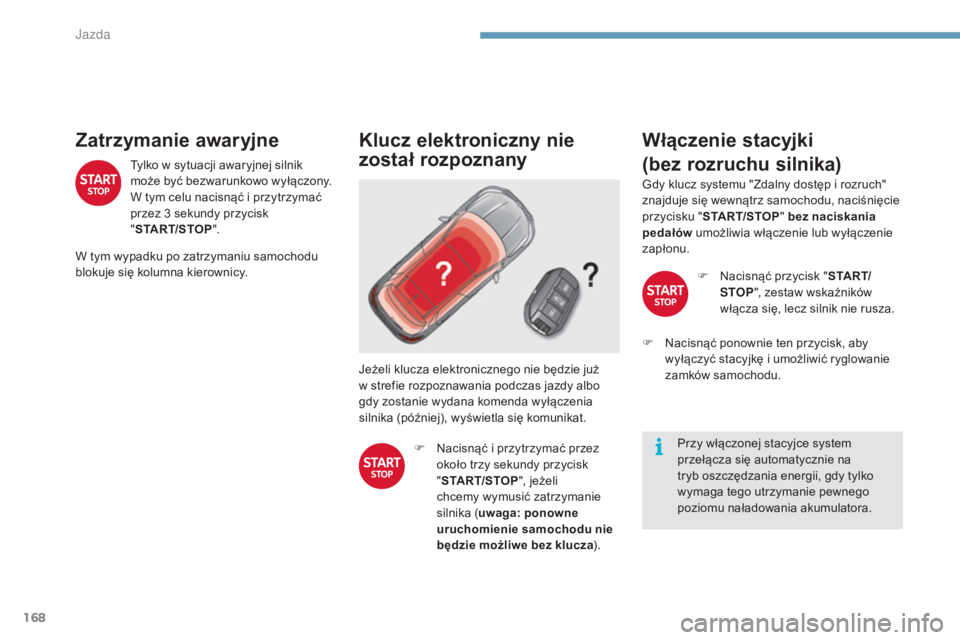

Zatrzymanie awaryjne
tylko w sytuacji awaryjnej silnik
może być bezwarunkowo wyłączony.
W tym celu nacisnąć i przytrzymać
przez 3 sekundy przycisk
" START/STOP ".
W tym wypadku po zatrzymaniu samochodu
blokuje się kolumna kierownicy.
Klucz elektroniczny nie
został rozpoznany
jeżeli klucza elektronicznego nie będzie już
w strefie rozpoznawania podczas jazdy albo
gdy zostanie wydana komenda wyłączenia
silnika (później), wyświetla się komunikat.
F
n
a
cisnąć i przytrzymać przez
około trzy sekundy przycisk
" START/STOP ", jeżeli
chcemy wymusić zatrzymanie
silnika ( uwaga: ponowne
uruchomienie samochodu nie
będzie możliwe bez klucza ).
Włączenie stacyjki
(bez rozruchu silnika)
gdy klucz systemu "Zdalny dostęp i rozruch"
znajduje się wewnątrz samochodu, naciśnięcie
przycisku "START/STOP " bez naciskania
pedałów umożliwia włączenie lub wyłączenie
zapłonu.
Przy włączonej stacyjce system
przełącza się automatycznie na
tryb oszczędzania energii, gdy tylko
wymaga tego utrzymanie pewnego
poziomu naładowania akumulatora.F
n
a
cisnąć przycisk "S TA R T/
STOP ", zestaw wskaźników
włącza się, lecz silnik nie rusza.
F
n
a
cisnąć ponownie ten przycisk, aby
wyłączyć stacyjkę i umożliwić ryglowanie
zamków samochodu.
Jazda
