CITROEN C4 2017 Instrukcja obsługi (in Polish)
Manufacturer: CITROEN, Model Year: 2017, Model line: C4, Model: CITROEN C4 2017Pages: 620, PDF Size: 19.08 MB
Page 31 of 620
29
C4-2_pl_Chap01_instruments-de-bord_ed02-2015

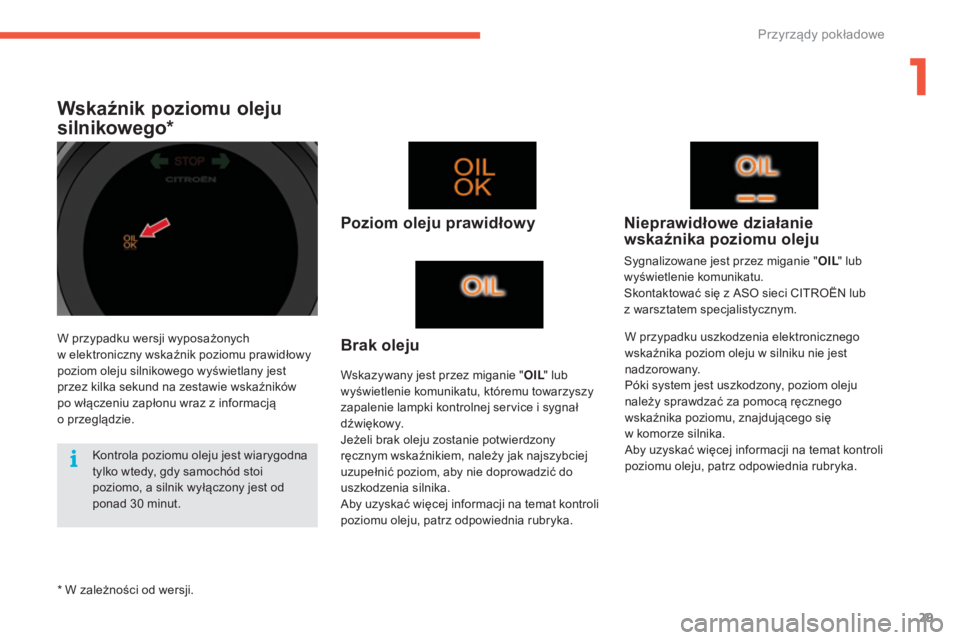

Wskaźnik poziomu oleju
silnikowego*
Poziom oleju prawidłowy
Wskazywany jest przez miganie "OIL" lub
wyświetlenie komunikatu, któremu towarzyszy
zapalenie lampki kontrolnej service i
sygnał
d ź w i ę kow y.
Jeżeli brak oleju zostanie potwierdzony
ręcznym wskaźnikiem, należy jak najszybciej
uzupełnić poziom, aby nie doprowadzić do
uszkodzenia silnika.
Aby uzyskać więcej informacji na temat kontroli
poziomu oleju, patrz odpowiednia rubryka.
Nieprawidłowe działanie
wskaźnika poziomu oleju
W przypadku uszkodzenia elektronicznego
wskaźnika poziom oleju w silniku nie jest
nadzorowany.
Póki system jest uszkodzony, poziom oleju
należy sprawdzać za pomocą ręcznego
wskaźnika poziomu, znajdującego się
w
komorze silnika.
Aby uzyskać więcej informacji na temat kontroli
poziomu oleju, patrz odpowiednia rubryka.Brak oleju
Sygnalizowane jest przez miganie " OIL" lub
wyświetlenie komunikatu.
Skontaktować się z
ASO sieci CITROËN lub
z
warsztatem specjalistycznym.
W przypadku wersji wyposażonych
w
elektroniczny wskaźnik poziomu prawidłowy
poziom oleju silnikowego wyświetlany jest
przez kilka sekund na zestawie wskaźników
po włączeniu zapłonu wraz z
informacją
o
przeglądzie.
* W zależności od wersji. Kontrola poziomu oleju jest wiarygodna
tylko wtedy, gdy samochód stoi
poziomo, a silnik wyłączony jest od
ponad 30
minut.
1
Przyrządy pokładowe
Page 32 of 620
30
C4-2_pl_Chap01_instruments-de-bord_ed02-2015
Wskaźnik serwisowy
System informujący kierowcę o liczbie
k ilometrów pozostałych do następnego
przeglądu zgodnie z
planem obsługowym
producenta.
Odległość obliczana jest począwszy od
ostatniego zerowania wskaźnika, w
zależności
od przebiegu i
czasu, jaki upłynął od ostatniego
przeglądu.
W wersjach Diesel BlueHDi, w
zależności
od kraju sprzedaży, poziom degradacji oleju
silnikowego może także być brany pod uwagę.
Odległość do przeglądu powyżej
3000 km
Po włączeniu zapłonu (stacyjki) żadna
informacja nie pojawia się pośrodku zestawu
wskaźników.
Odległość do przeglądu między
1000 km a 3000 km
Po włączeniu zapłonu przez kilka sekund
świeci się klucz symbolizujący czynności
ser wisowe. Wiersz wyświetlacza całkowitego
przebiegu albo specjalny komunikat pośrodku
zestawu wskaźników informuje o
liczbie
kilometrów pozostałych do następnego
przeglądu.
Przykład: pozostało 2800
km do następnego
przeglądu.
Po włączeniu zapłonu przez kilka sekund
wyświetlacz wskazuje:
Odległość do przeglądu poniżej
1000 km
Przykład: pozostało 900 km do następnego
przeglądu.
Po włączeniu zapłonu przez kilka sekund
wyświetlacz wskazuje:
Kilka sekund po włączeniu zapłonu klucz
gaśnie ; licznik całkowitego przebiegu wraca do
normalnego wyświetlenia. Wyświetlacz wskazuje
licznik całkowitego i
dziennego przebiegu. Kilka sekund po włączeniu zapłonu licznik
całkowitego przebiegu wraca do normalnego
wyświetlania.
Klucz pozostaje zapalony , co
sygnalizuje konieczność wykonania przeglądu.
Przyrządy pokładowe
Page 33 of 620
31
C4-2_pl_Chap01_instruments-de-bord_ed02-2015

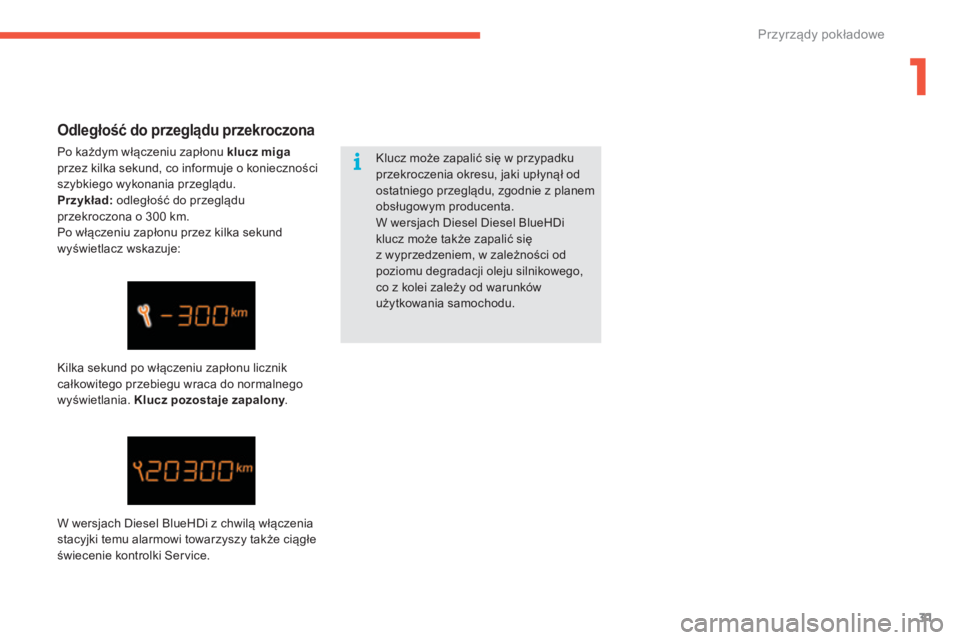

Odległość do przeglądu przekroczona
Po każdym włączeniu zapłonu klucz miga
przez kilka sekund, co informuje o k onieczności
szybkiego wykonania przeglądu.
Przykład: odległość do przeglądu
przekroczona o
300 km.
Po włączeniu zapłonu przez kilka sekund
wyświetlacz wskazuje:
Kilka sekund po włączeniu zapłonu licznik
całkowitego przebiegu wraca do normalnego
wyświetlania. Klucz pozostaje zapalony .
W wersjach Diesel BlueHDi z
chwilą włączenia
stacyjki temu alarmowi towarzyszy także ciągłe
świecenie kontrolki Service. Klucz może zapalić się w
przypadku
przekroczenia okresu, jaki upłynął od
ostatniego przeglądu, zgodnie z
planem
obsługowym producenta.
W wersjach Diesel Diesel BlueHDi
klucz może także zapalić się
z wyprzedzeniem, w
zależności od
poziomu degradacji oleju silnikowego,
co z
kolei zależy od warunków
użytkowania samochodu.
1
Przyrządy pokładowe
Page 34 of 620
32
C4-2_pl_Chap01_instruments-de-bord_ed02-2015

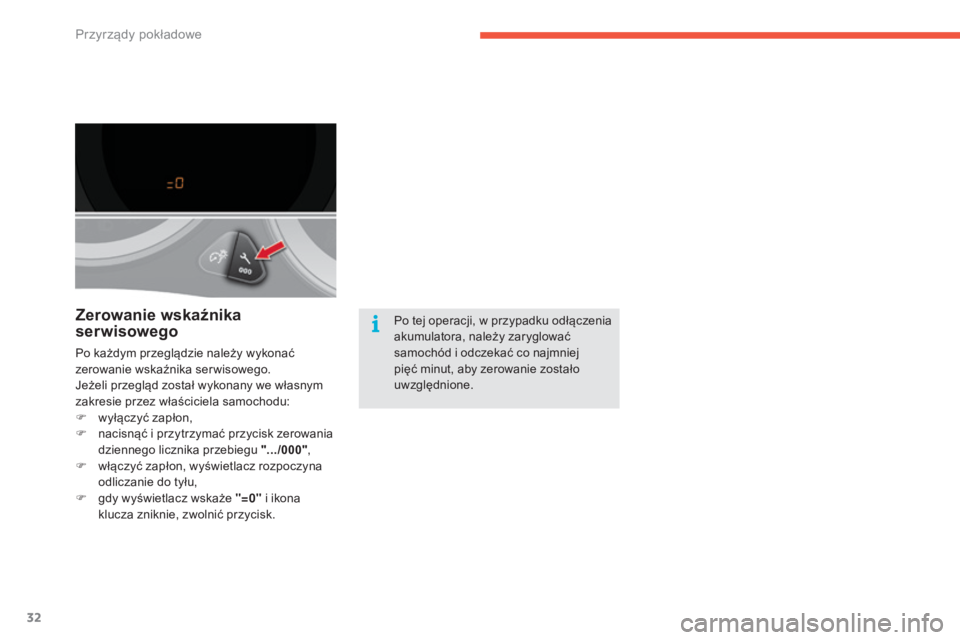

Zerowanie wskaźnika
serwisowego
Po każdym przeglądzie należy wykonać
zerowanie wskaźnika serwisowego.
Jeżeli przegląd został wykonany we własnym
zakresie przez właściciela samochodu:
F
w
yłączyć zapłon,
F
n
acisnąć i przytrzymać przycisk zerowania
dziennego licznika przebiegu ".../000",
F
w
łączyć zapłon, wyświetlacz rozpoczyna
odliczanie do tyłu,
F
g
dy wyświetlacz wskaże "=0" i
ikona
klucza zniknie, zwolnić przycisk. Po tej operacji, w
przypadku odłączenia
akumulatora, należy zaryglować
samochód i odczekać co najmniej
pięć minut, aby zerowanie zostało
uwzględnione.
Przyrządy pokładowe
Page 35 of 620
33
C4-2_pl_Chap01_instruments-de-bord_ed02-2015

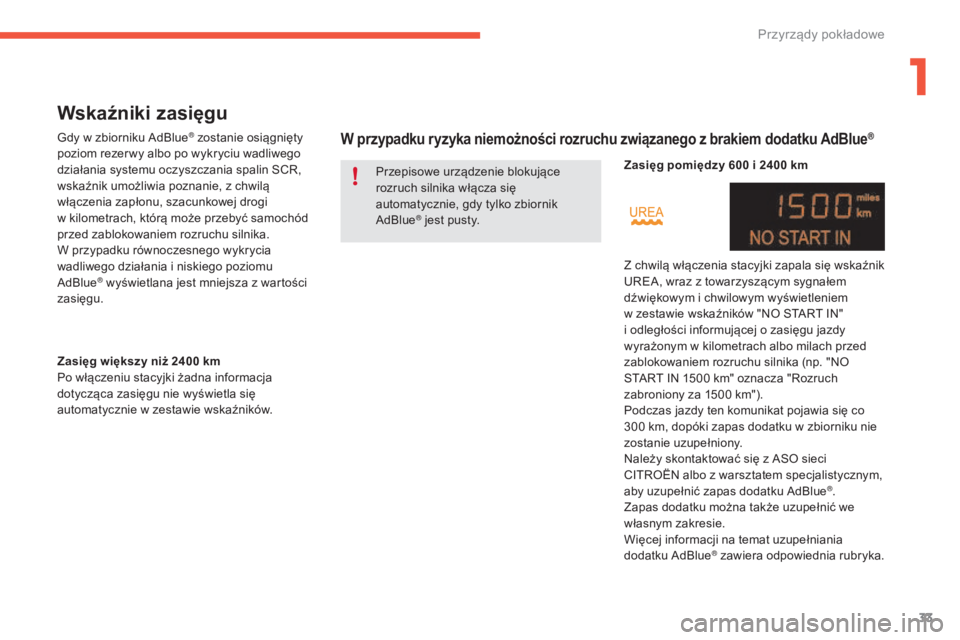

Wskaźniki zasięgu
Gdy w zbiorniku AdBlue® zostanie osiągnięty
poziom rezer wy albo po wykryciu wadliwego
działania systemu oczyszczania spalin SCR,
wskaźnik umożliwia poznanie, z
chwilą
włączenia zapłonu, szacunkowej drogi
w
kilometrach, którą może przebyć samochód
przed zablokowaniem rozruchu silnika.
W przypadku równoczesnego wykrycia
wadliwego działania i
niskiego poziomu
AdBlue
® wyświetlana jest mniejsza z wartości
z
asięgu.
W przypadku ryzyka niemożności rozruchu związanego z brakiem dodatku AdBlue®
Zasięg większy niż 2400 km
P o włączeniu stacyjki żadna informacja
dotycząca zasięgu nie wyświetla się
automatycznie w
zestawie wskaźników. Zasięg pomiędzy 600
i 2400 km
Z chwilą włączenia stacyjki zapala się wskaźnik
UREA, wraz z towarzyszącym sygnałem
dźwiękowym i chwilowym wyświetleniem
w zestawie wskaźników "NO START IN"
i odległości informującej o zasięgu jazdy
wyrażonym w kilometrach albo milach przed
zablokowaniem rozruchu silnika (np. "NO
START IN 1500
km" oznacza "Rozruch
zabroniony za 1500
km").
Podczas jazdy ten komunikat pojawia się co
300
km, dopóki zapas dodatku w zbiorniku nie
zostanie uzupełniony.
Należy skontaktować się z
ASO sieci
CITROËN albo z
warsztatem specjalistycznym,
aby uzupełnić zapas dodatku AdBlue
®.
Zapas dodatku można także uzupełnić we
własnym zakresie.
Więcej informacji na temat uzupełniania
dodatku AdBlue
® zawiera odpowiednia rubryka.
Przepisowe urządzenie blokujące
rozruch silnika włącza się
automatycznie, gdy tylko zbiornik
AdBlue
® jest pusty.
1
Przyrządy pokładowe
Page 36 of 620
34
C4-2_pl_Chap01_instruments-de-bord_ed02-2015
Awaria związana z brakiem dodatku AdBlue®
Po włączeniu stacyjki zapala się wskaźnik
SERVICE i miga wskaźnik UREA, wraz
z
towarzyszącym sygnałem dźwiękowym
i
chwilowym wyświetleniem w zestawie
wskaźników "NO START IN" i
0 km albo mil
("NO START IN 0
km" oznacza "Rozruch
zabroniony").
Zbiornik AdBlue
® jest pusty: przepisowe
urządzenie blokujące rozruch uniemożliwia
ponowne uruchomienie silnika.
Zasięg pomiędzy 0
i 600
km
Z chwilą włączenia stacyjki zapala się
wskaźnik SERVICE i
miga wskaźnik
UREA, wraz z
towarzyszącym sygnałem
dźwiękowym i
chwilowym wyświetleniem
w
zestawie wskaźników "NO START IN"
i
odległości informującej o
zasięgu jazdy
wyrażonym w
kilometrach albo milach
przed zablokowaniem rozruchu silnika (np.
"NO START IN 300
km" oznacza "Rozruch
zabroniony za 300
km").
Podczas jazdy ten komunikat pojawia się co
30
sekund, dopóki zapas dodatku w
zbiorniku
nie zostanie uzupełniony.
Należy skontaktować się z
ASO sieci
CITROËN albo z
warsztatem specjalistycznym,
aby uzupełnić zapas dodatku AdBlue
®.
Zapas dodatku można także uzupełnić we
własnym zakresie.
W przeciwnym wypadku nie będzie możliwe
ponowne uruchomienie samochodu.
Więcej informacji na temat uzupełniania
dodatku AdBlue
® zawiera odpowiednia rubryka. Aby móc ponownie uruchomić silnik,
zalecamy skontaktowanie się z
ASO
sieci CITROËN albo z warsztatem
specjalistycznym, aby uzupełnić
właściwą ilość dodatku. Jeżeli wykonuje
się tę operację we własnym zakresie,
należy koniecznie wlać co najmniej
3,8 litra AdBlue
® do zbiornika dodatku.
Więcej informacji na temat uzupełniania
dodatku AdBlue
® zawiera odpowiednia
rubryka.
Przyrządy pokładowe
Page 37 of 620
35
C4-2_pl_Chap01_instruments-de-bord_ed02-2015

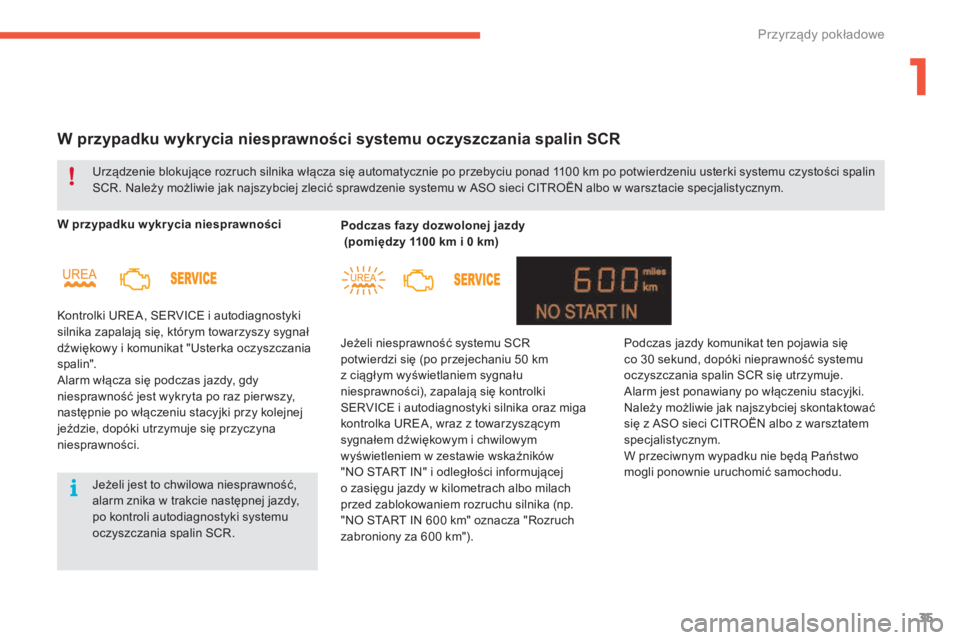

W przypadku wykrycia niesprawności systemu oczyszczania spalin SCR
W przypadku w ykr ycia niesprawności
Kontrolki UREA, SERVICE i autodiagnostyki
silnika zapalają się, którym towarzyszy sygnał
dźwiękowy i
komunikat "Usterka oczyszczania
spalin".
Alarm włącza się podczas jazdy, gdy
niesprawność jest wykryta po raz pier wszy,
następnie po włączeniu stacyjki przy kolejnej
jeździe, dopóki utrzymuje się przyczyna
niesprawności. Podczas fazy dozwolonej jazdy
(pomiędzy 1100
km i 0 km)
Jeżeli niesprawność systemu SCR
potwierdzi się (po przejechaniu 50
km
z
ciągłym wyświetlaniem sygnału
niesprawności), zapalają się kontrolki
SERVICE i
autodiagnostyki silnika oraz miga
kontrolka UREA, wraz z
towarzyszącym
sygnałem dźwiękowym i
chwilowym
wyświetleniem w
zestawie wskaźników
"NO START IN" i
odległości informującej
o
zasięgu jazdy w kilometrach albo milach
przed zablokowaniem rozruchu silnika (np.
"NO START IN 600
km" oznacza "Rozruch
zabroniony za 600
km").
Urządzenie blokujące rozruch silnika włącza się automatycznie po przebyciu ponad 1100
km po potwierdzeniu usterki systemu czystości spalin
SCR. Należy możliwie jak najszybciej zlecić sprawdzenie systemu w ASO sieci CITROËN albo w warsztacie specjalistycznym.
Jeżeli jest to chwilowa niesprawność,
alarm znika w trakcie następnej jazdy,
po kontroli autodiagnostyki systemu
oczyszczania spalin SCR. Podczas jazdy komunikat ten pojawia się
co 30
sekund, dopóki nieprawność systemu
oczyszczania spalin SCR się utrzymuje.
Alarm jest ponawiany po włączeniu stacyjki.
Należy możliwie jak najszybciej skontaktować
się z
ASO sieci CITROËN albo z warsztatem
specjalistycznym.
W przeciwnym wypadku nie będą Państwo
mogli ponownie uruchomić samochodu.
1
Przyrządy pokładowe
Page 38 of 620
36
C4-2_pl_Chap01_instruments-de-bord_ed02-2015

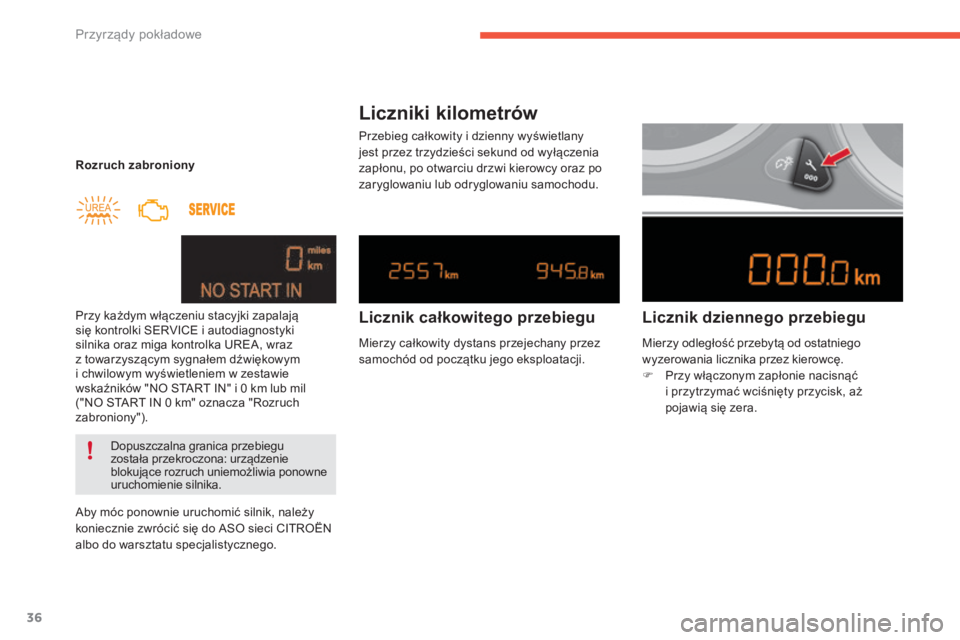

Rozruch zabroniony
Przy każdym włączeniu stacyjki zapalają
się kontrolki SERVICE i autodiagnostyki
silnika oraz miga kontrolka UREA, wraz
z
towarzyszącym sygnałem dźwiękowym
i
chwilowym wyświetleniem w zestawie
wskaźników "NO START IN" i
0 km lub mil
("NO START IN 0
km" oznacza "Rozruch
zabroniony").
Aby móc ponownie uruchomić silnik, należy
koniecznie zwrócić się do ASO sieci CITROËN
albo do warsztatu specjalistycznego. Dopuszczalna granica przebiegu
została przekroczona: urządzenie
blokujące rozruch uniemożliwia ponowne
uruchomienie silnika.
Liczniki kilometrów
Przebieg całkowity i dzienny wyświetlany
j est przez trzydzieści sekund od wyłączenia
zapłonu, po otwarciu drzwi kierowcy oraz po
zaryglowaniu lub odryglowaniu samochodu.
Licznik dziennego przebiegu
Licznik całkowitego przebiegu
Mierzy całkowity dystans przejechany przez
samochód od początku jego eksploatacji. Mierzy odległość przebytą od ostatniego
wyzerowania licznika przez kierowcę.
F
P
rzy włączonym zapłonie nacisnąć
i przytrzymać wciśnięty przycisk, aż
pojawią się zera.
Przyrządy pokładowe
Page 39 of 620
37
C4-2_pl_Chap01_instruments-de-bord_ed02-2015

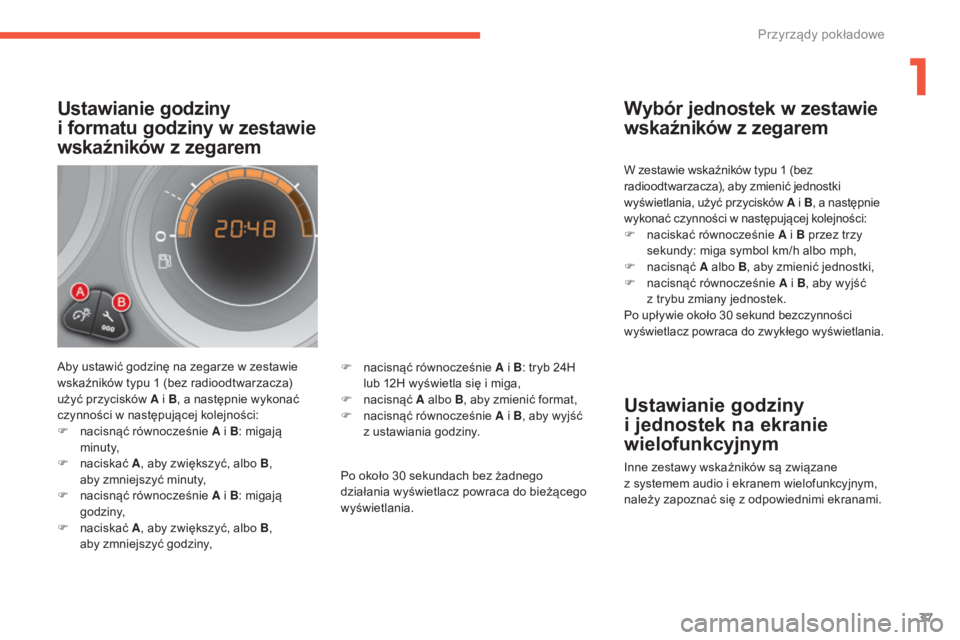

Ustawianie godziny
i formatu godziny w
z
estawie
wskaźników z
z
egarem
Aby ustawić godzinę na zegarze w zestawie
w skaźników typu 1 (bez radioodtwarzacza)
użyć przycisków A i
B, a następnie wykonać
czynności w
następującej kolejności:
F
n
acisnąć równocześnie A i B: migają
minuty,
F
na
ciskać A, aby zwiększyć, albo B ,
aby zmniejszyć minuty,
F
n
acisnąć równocześnie A i B: migają
g o d z i ny,
F
na
ciskać A, aby zwiększyć, albo B ,
aby zmniejszyć godziny, Po około 30
sekundach bez żadnego
działania wyświetlacz powraca do bieżącego
wyświetlania. W zestawie wskaźników typu 1
(bez
radioodtwarzacza), aby zmienić jednostki
wyświetlania, użyć przycisków A i B
, a następnie
wykonać czynności w następującej kolejności:
F
n
aciskać równocześnie A i B przez trzy
sekundy: miga symbol km/h albo mph,
F
na
cisnąć
A albo B , aby zmienić jednostki,
F
n
acisnąć równocześnie A i B
, aby wyjść
z trybu zmiany jednostek.
Po upływie około 30 sekund bezczynności
wyświetlacz powraca do zwykłego wyświetlania.
Wybór jednostek w z estawie
wskaźników z
z
egarem
Ustawianie godziny
i jednostek na ekranie
wielofunkcyjnym
Inne zestawy wskaźników są związane
z systemem audio i
ekranem wielofunkcyjnym,
należy zapoznać się z
odpowiednimi ekranami.
F
n
acisnąć równocześnie A i
B
: tryb 24H
lub 12H wyświetla się i
miga,
F
na
cisnąć
A albo B , aby zmienić format,
F
n
acisnąć równocześnie A i
B
, aby wyjść
z ustawiania godziny.
1
Przyrządy pokładowe
Page 40 of 620
38
C4-2_pl_Chap01_instruments-de-bord_ed02-2015
Pozwala ręcznie dostosować intensywność
oświetlenia stanowiska kierowcy w zależności
od oświetlenia z
zewnątrz. Działa wyłącznie
przy światłach ustawionych w
trybie nocnym.

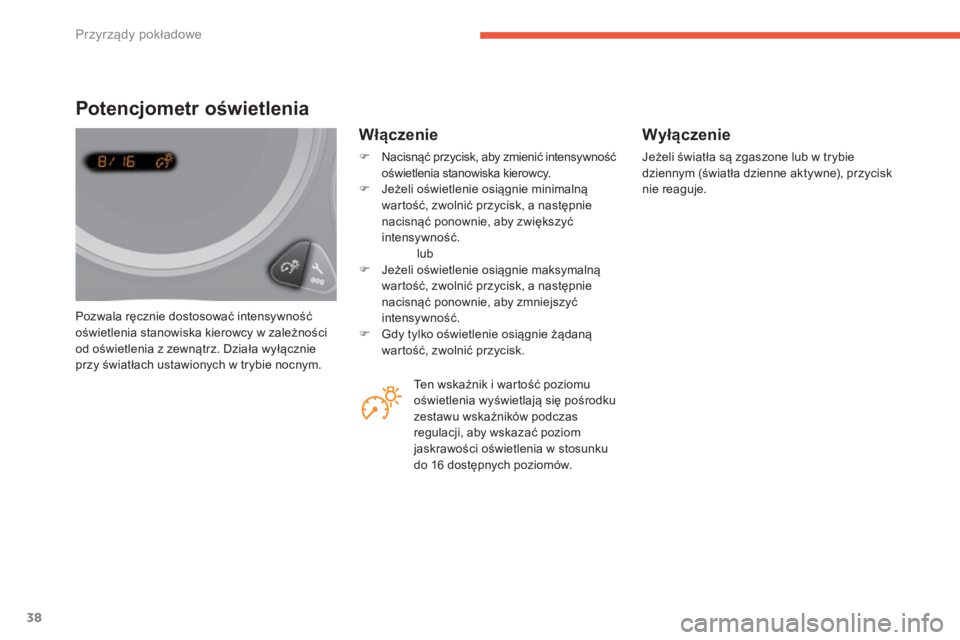

Potencjometr oświetlenia
Włączenie
F Nacisnąć przycisk, aby zmienić intensywność oświetlenia stanowiska kierowcy.
F
J
eżeli oświetlenie osiągnie minimalną
wartość, zwolnić przycisk, a następnie
nacisnąć ponownie, aby zwiększyć
intensywność.
l
ub
F
J
eżeli oświetlenie osiągnie maksymalną
wartość, zwolnić przycisk, a następnie
nacisnąć ponownie, aby zmniejszyć
intensywność.
F
G
dy tylko oświetlenie osiągnie żądaną
wartość, zwolnić przycisk.
Wyłączenie
Jeżeli światła są zgaszone lub w trybie
d ziennym (światła dzienne aktywne), przycisk
nie reaguje.
Ten wskaźnik i
wartość poziomu
oświetlenia wyświetlają się pośrodku
zestawu wskaźników podczas
regulacji, aby wskazać poziom
jaskrawości oświetlenia w
stosunku
do 16
dostępnych poziomów.
Przyrządy pokładowe
