CITROEN C4 2021 Betriebsanleitungen (in German)

129
Fahrbetrieb

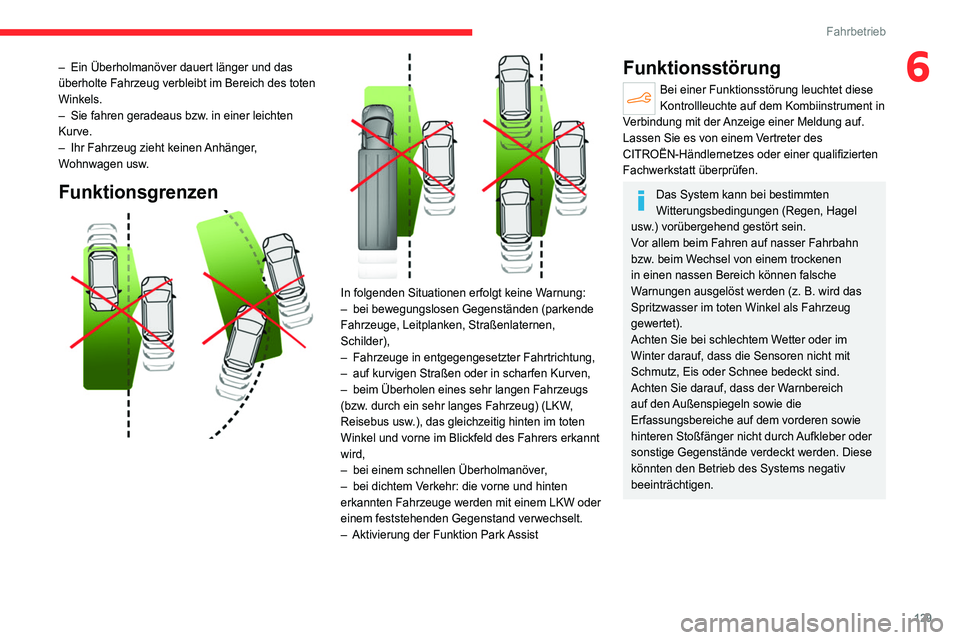

6– Ein Überholmanöver dauert länger und das
überholte Fahrzeug verbleibt im Bereich des toten
Winkels.
–

Sie fahren geradeaus bzw
. in einer leichten
Kurve.
–

Ihr Fahrzeug zieht keinen
Anhänger,
Wohnwagen usw.
Funktionsgrenzen



In folgenden Situationen erfolgt keine Warnung:
– bei bewegungslosen Gegenständen (parkende
Fahrzeuge, Leitplanken, Straßenlaternen,
Schilder),
–

Fahrzeuge in entgegengesetzter Fahrtrichtung,
–


auf kurvigen Straßen oder in scharfen Kurven,
–


beim Überholen eines sehr langen Fahrzeugs
(bzw

. durch ein sehr langes Fahrzeug) (LKW,
Reisebus usw.), das gleichzeitig hinten im toten
Winkel und vorne im Blickfeld des Fahrers erkannt
wird,
–

bei einem schnellen Überholmanöver
,
–

bei dichtem V
erkehr: die vorne und hinten
erkannten Fahrzeuge werden mit einem LKW oder
einem feststehenden Gegenstand verwechselt.
–

Aktivierung der Funktion Park
Assist
Funktionsstörung
Bei einer Funktionsstörung leuchtet diese
Kontrollleuchte auf dem Kombiinstrument in
Verbindung mit der Anzeige einer Meldung auf.
Lassen Sie es von einem Vertreter des
CITROËN-Händlernetzes oder einer qualifizierten
Fachwerkstatt überprüfen.
Das System kann bei bestimmten
Witterungsbedingungen (Regen, Hagel
usw.) vorübergehend gestört sein.
Vor allem beim Fahren auf nasser Fahrbahn
bzw. beim Wechsel von einem trockenen
in einen nassen Bereich können falsche
Warnungen ausgelöst werden (z.
B. wird das
Spritzwasser im toten Winkel als Fahrzeug
gewertet).
Achten Sie bei schlechtem Wetter oder im
Winter darauf, dass die Sensoren nicht mit
Schmutz, Eis oder Schnee bedeckt sind.
Achten Sie darauf, dass der Warnbereich
auf den Außenspiegeln sowie die
Erfassungsbereiche auf dem vorderen sowie
hinteren Stoßfänger nicht durch Aufkleber oder
sonstige Gegenstände verdeckt werden. Diese
könnten den Betrieb des Systems negativ
beeinträchtigen.

130
Fahrbetrieb
Das Fahren mit Bremsleuchten, die nicht
vollständig funktionsfähig sind, kann
gefährlich sein.
Es kann vorkommen, dass Warnungen
nicht oder zu spät ausgegeben werden
oder Ihnen nicht gerechtfertigt erscheinen.
Der Fahrer muss stets aufmerksam bleiben, um
die Kontrolle über das Fahrzeug zu behalten
und jederzeit aktiv eingreifen zu können, um
einen Unfall zu verhindern.
Nach einem Aufprall wird das System
automatisch deaktiviert.
Lassen Sie es von einem Vertreter des
CITROËN-Händlernetzes oder einer
qualifizierten Fachwerkstatt überprüfen.
Warnung Kollisionsgefahr
Diese Funktion warnt den Fahrer, dass sein
Fahrzeug Gefahr läuft, mit einem anderen vor
ihm fahrenden Fahrzeug, einem Fußgänger oder
einem Radfahrer in seiner Fahrspur zu kollidieren.
Änderung der Warnschwellen
Diese Auslöseschwelle bestimmt die Art, wie Sie
im Falle eines Risikos einer Kollision gewarnt
werden möchten.
Die Schwelle wird über das Menü
Fahrbeleuchtung/Fahrzeug auf dem
Touchscreen eingestellt.

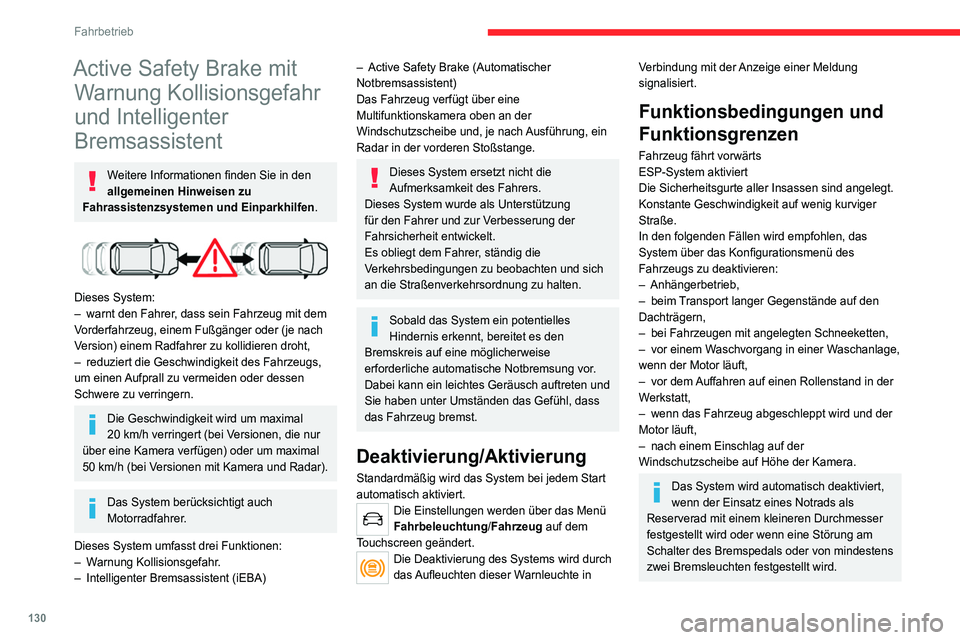

Active Safety Brake mit Warnung Kollisionsgefahr
und Intelligenter
Bremsassistent
Weitere Informationen finden Sie in den
allgemeinen Hinweisen zu
Fahrassistenzsystemen und Einparkhilfen.


Dieses System:
– warnt den Fahrer , dass sein Fahrzeug mit dem
Vorderfahrzeug, einem Fußgänger oder (je nach
Version) einem Radfahrer zu kollidieren droht,
–

reduziert die Geschwindigkeit des Fahrzeugs,
um einen

Aufprall zu vermeiden oder dessen
Schwere zu verringern.
Die Geschwindigkeit wird um maximal
20 km/h verringert (bei Versionen, die nur
über eine Kamera verfügen) oder um maximal
50

km/h (bei Versionen mit Kamera und Radar).
Das System berücksichtigt auch
Motorradfahrer.
Dieses System umfasst drei Funktionen:
–

W

arnung Kollisionsgefahr.
–

Intelligenter Bremsassistent (iEBA)
– Active Safety Brake (Automatischer
Notbremsassistent)
Das Fahrzeug verfügt über eine
Multifunktionskamera oben an der
Windschutzscheibe und, je nach
Ausführung, ein
Radar in der vorderen Stoßstange.
Dieses System ersetzt nicht die
Aufmerksamkeit des Fahrers.
Dieses System wurde als Unterstützung
für den Fahrer und zur Verbesserung der
Fahrsicherheit entwickelt.
Es obliegt dem Fahrer, ständig die
Verkehrsbedingungen zu beobachten und sich
an die Straßenverkehrsordnung zu halten.
Sobald das System ein potentielles
Hindernis erkennt, bereitet es den
Bremskreis auf eine möglicherweise
erforderliche automatische Notbremsung vor.
Dabei kann ein leichtes Geräusch auftreten und
Sie haben unter Umständen das Gefühl, dass
das Fahrzeug bremst.
Deaktivierung/Aktivierung
Standardmäßig wird das System bei jedem Start
automatisch aktiviert.
Die Einstellungen werden über das Menü
Fahrbeleuchtung/Fahrzeug auf dem
Touchscreen geändert.
Die Deaktivierung des Systems wird durch
das Aufleuchten dieser Warnleuchte in
Verbindung mit der Anzeige einer Meldung
signalisiert.
Funktionsbedingungen und
Funktionsgrenzen
Fahrzeug fährt vorwärts
ESP-System aktiviert
Die Sicherheitsgurte aller Insassen sind angelegt.
Konstante Geschwindigkeit auf wenig kurviger
Straße.
In den folgenden Fällen wird empfohlen, das
System über das Konfigurationsmenü des
Fahrzeugs zu deaktivieren:
–
Anhängerbetrieb,
–

beim
Transport langer Gegenstände auf den
Dachträgern,
–

bei Fahrzeugen mit angelegten Schneeketten,
–


vor einem W
aschvorgang in einer Waschanlage,
wenn der Motor läuft,
–

vor dem
Auffahren auf einen Rollenstand in der
Werkstatt,
–

wenn das Fahrzeug abgeschleppt wird und der
Motor läuft,
–


nach einem Einschlag auf der
Windschutzscheibe auf Höhe der Kamera.
Das System wird automatisch deaktiviert,
wenn der Einsatz eines Notrads als
Reserverad mit einem kleineren Durchmesser
festgestellt wird oder wenn eine Störung am
Schalter des Bremspedals oder von mindestens
zwei Bremsleuchten festgestellt wird.

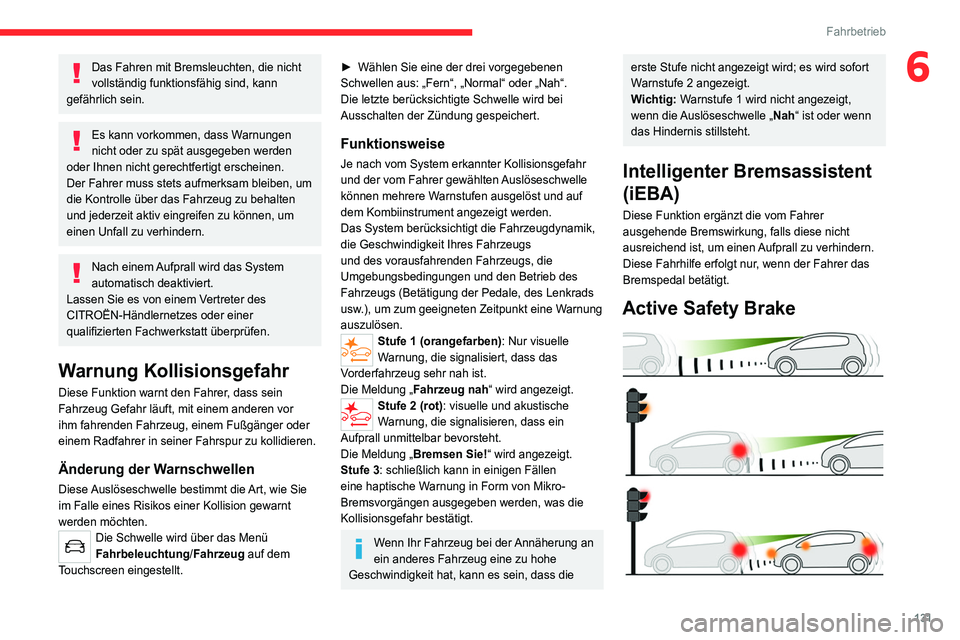

131
Fahrbetrieb
6Das Fahren mit Bremsleuchten, die nicht
vollständig funktionsfähig sind, kann
gefährlich sein.
Es kann vorkommen, dass Warnungen
nicht oder zu spät ausgegeben werden
oder Ihnen nicht gerechtfertigt erscheinen.
Der Fahrer muss stets aufmerksam bleiben, um
die Kontrolle über das Fahrzeug zu behalten
und jederzeit aktiv eingreifen zu können, um
einen Unfall zu verhindern.
Nach einem Aufprall wird das System
automatisch deaktiviert.
Lassen Sie es von einem Vertreter des
CITROËN-Händlernetzes oder einer
qualifizierten Fachwerkstatt überprüfen.
Warnung Kollisionsgefahr
Diese Funktion warnt den Fahrer, dass sein
Fahrzeug Gefahr läuft, mit einem anderen vor
ihm fahrenden Fahrzeug, einem Fußgänger oder
einem Radfahrer in seiner Fahrspur zu kollidieren.
Änderung der Warnschwellen
Diese Auslöseschwelle bestimmt die Art, wie Sie
im Falle eines Risikos einer Kollision gewarnt
werden möchten.
Die Schwelle wird über das Menü
Fahrbeleuchtung/Fahrzeug auf dem
Touchscreen eingestellt.
► Wählen Sie eine der drei vorgegebenen
Schwellen aus: „Fern“, „Normal“ oder „Nah“.
Die letzte berücksichtigte Schwelle wird bei
Ausschalten der Zündung gespeichert.
Funktionsweise
Je nach vom System erkannter Kollisionsgefahr
und der vom Fahrer gewählten Auslöseschwelle
können mehrere Warnstufen ausgelöst und auf
dem Kombiinstrument angezeigt werden.
Das System berücksichtigt die Fahrzeugdynamik,
die Geschwindigkeit Ihres Fahrzeugs
und des vorausfahrenden Fahrzeugs, die
Umgebungsbedingungen und den Betrieb des
Fahrzeugs (Betätigung der Pedale, des Lenkrads
usw.), um zum geeigneten Zeitpunkt eine Warnung
auszulösen.
Stufe 1 (orangefarben): Nur visuelle
Warnung, die signalisiert, dass das
Vorderfahrzeug sehr nah ist.
Die Meldung „Fahrzeug nah“ wird angezeigt.
Stufe 2 (rot): visuelle und akustische
Warnung, die signalisieren, dass ein
Aufprall unmittelbar bevorsteht.
Die Meldung „Bremsen Sie!“ wird angezeigt.
Stufe 3: schließlich kann in einigen Fällen
eine haptische Warnung in Form von Mikro-
Bremsvorgängen ausgegeben werden, was die
Kollisionsgefahr bestätigt.
Wenn Ihr Fahrzeug bei der Annäherung an
ein anderes Fahrzeug eine zu hohe
Geschwindigkeit hat, kann es sein, dass die
erste Stufe nicht angezeigt wird; es wird sofort
Warnstufe 2 angezeigt.
Wichtig: Warnstufe 1 wird nicht angezeigt,
wenn die Auslöseschwelle „Nah“ ist oder wenn
das Hindernis stillsteht.
Intelligenter Bremsassistent
(iEBA)
Diese Funktion ergänzt die vom Fahrer
ausgehende Bremswirkung, falls diese nicht
ausreichend ist, um einen Aufprall zu verhindern.
Diese Fahrhilfe erfolgt nur, wenn der Fahrer das
Bremspedal betätigt.
Active Safety Brake

132
Fahrbetrieb
Machen Sie eine Pause, wenn Sie erste
Anzeichen von Müdigkeit verspüren, jedoch
mindestens alle 2 Stunden.
Aktivierung/Deaktivierung
Diese Funktion wird über das Menü
Fahrbeleuchtung/Fahrzeug auf dem
Touchscreen eingestellt.
Der Status des Systems bleibt bei Ausschalten der
Zündung gespeichert.
Coffee Break Alert
Das System löst eine Warnung aus, sobald
es feststellt, dass der Fahrer seit mehr als
zwei Stunden Fahrt mit einer Geschwindigkeit von
mehr als 70 km/h keine Pause mehr eingelegt hat.
Diese Warnung wird, in Verbindung mit einem
akustischen Signal, durch die Anzeige einer
Meldung dargestellt, die Sie dazu anhält, eine
Pause einzulegen.
Wenn der Fahrer dieser Empfehlung nicht
nachkommt, wird die Warnung stündlich bis zum
Anhalten des Fahrzeugs wiederholt.
Das System reinitialisiert sich, wenn eine der
folgenden Bedingungen erfüllt wird:
– wenn das Fahrzeug sich bei laufendem Motor
seit mehr als 15 Minuten nicht fortbewegt.
– wenn die Zündung seit einigen Minuten
ausgeschaltet ist.
– wenn der Sicherheitsgurt des Fahrers gelöst und
dessen Tür offen ist.

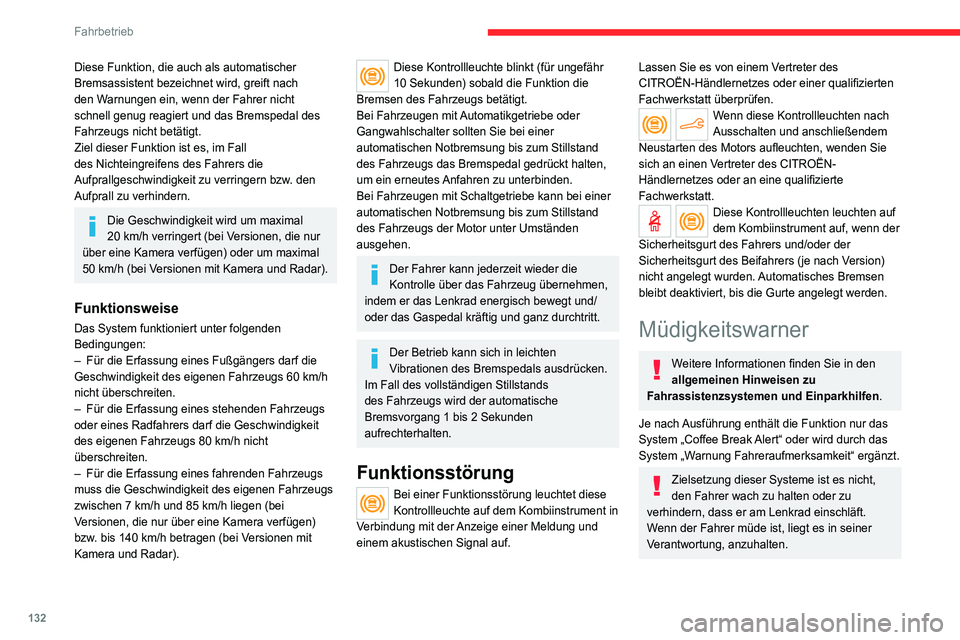

Diese Funktion, die auch als automatischer=
Bremsassistent bezeichnet wird, greift nach
den Warnungen ein, wenn der Fahrer nicht=
schnell genug reagiert und das Bremspedal des
Fahrzeugs nicht bet

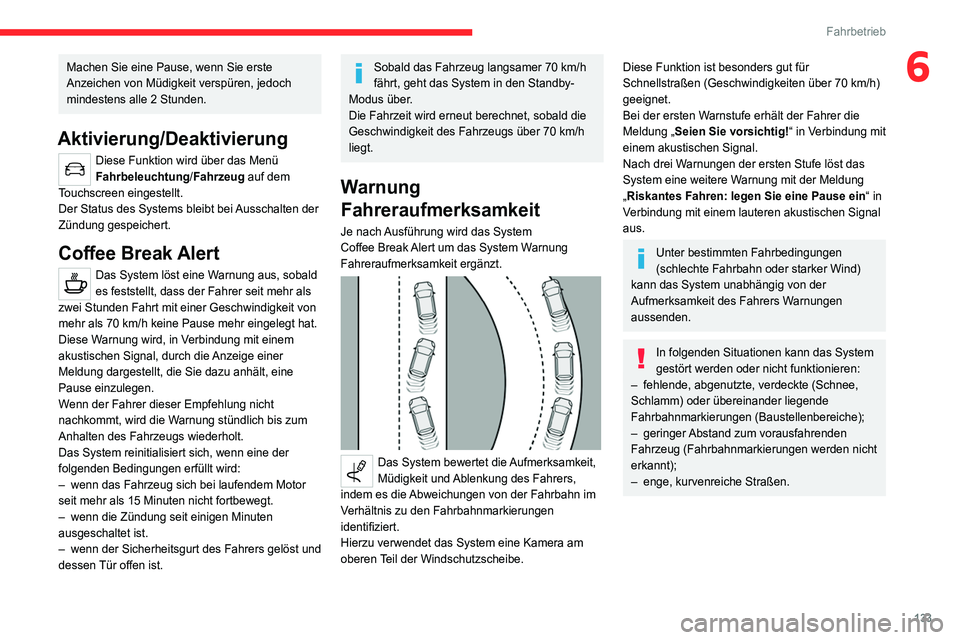

133
Fahrbetrieb
6Machen Sie eine Pause, wenn Sie erste
Anzeichen von Müdigkeit verspüren, jedoch
mindestens alle 2 Stunden.
Aktivierung/Deaktivierung
Diese Funktion wird über das Menü
Fahrbeleuchtung/Fahrzeug auf dem
Touchscreen eingestellt.
Der Status des Systems bleibt bei Ausschalten der
Zündung gespeichert.
Coffee Break Alert
Das System löst eine Warnung aus, sobald
es feststellt, dass der Fahrer seit mehr als
zwei Stunden Fahrt mit einer Geschwindigkeit von
mehr als 70
km/h keine Pause mehr eingelegt hat.
Diese Warnung wird, in Verbindung mit einem
akustischen Signal, durch die Anzeige einer
Meldung dargestellt, die Sie dazu anhält, eine
Pause einzulegen.
Wenn der Fahrer dieser Empfehlung nicht
nachkommt, wird die Warnung stündlich bis zum
Anhalten des Fahrzeugs wiederholt.
Das System reinitialisiert sich, wenn eine der
folgenden Bedingungen erfüllt wird:
–

wenn das Fahrzeug sich bei laufendem Motor
seit mehr als 15

Minuten nicht fortbewegt.
–

wenn die Zündung seit einigen Minuten
ausgeschaltet ist.
–


wenn der Sicherheitsgurt des Fahrers gelöst und
dessen

Tür offen ist.
Sobald das Fahrzeug langsamer 70 km/h
fährt, geht das System in den Standby-
Modus über
.
Die Fahrzeit wird erneut berechnet, sobald die
Geschwindigkeit des Fahrzeugs über 70
km/h
liegt.
Warnung
Fahreraufmerksamkeit
Je nach Ausführung wird das System
Coffee Break Alert um das System Warnung
Fahreraufmerksamkeit ergänzt.


Das System bewertet die Aufmerksamkeit,
Müdigkeit und Ablenkung des Fahrers,
indem es die Abweichungen von der Fahrbahn im
Verhältnis zu den Fahrbahnmarkierungen
identifiziert.
Hierzu verwendet das System eine Kamera am
oberen Teil der Windschutzscheibe.
Diese Funktion ist besonders gut für
Schnellstraßen (Geschwindigkeiten über 70 km/h)
geeignet.
Bei der ersten Warnstufe erhält der Fahrer die
Meldung „Seien Sie vorsichtig!“ in Verbindung mit
einem akustischen Signal.
Nach drei Warnungen der ersten Stufe löst das
System eine weitere Warnung mit der Meldung
„Riskantes Fahren: legen Sie eine Pause ein“ in
Verbindung mit einem lauteren akustischen Signal
aus.
Unter bestimmten Fahrbedingungen
(schlechte Fahrbahn oder starker Wind)
kann das System unabhängig von der
Aufmerksamkeit des Fahrers Warnungen
aussenden.
In folgenden Situationen kann das System
gestört werden oder nicht funktionieren:
–

fehlende, abgenutzte, verdeckte (Schnee,
Schlamm) oder übereinander liegende
Fahrbahnmarkierungen (Baustellenbereiche);
–


geringer
Abstand zum vorausfahrenden
Fahrzeug (Fahrbahnmarkierungen werden nicht
erkannt);
–

enge, kurvenreiche Straßen.

134
Fahrbetrieb
Hindernis vor oder hinter dem Fahrzeug
befindet.
Seitliche Einparkhilfen

Mit vier zusätzlichen Sensoren an den Seiten der
Stoßfänger erfasst das System die Position von
Hindernissen während des Manövers und zeigt sie
an, wenn sie sich seitlich des Fahrzeugs befinden.
Nur feststehende Hindernisse werden
korrekt angezeigt. Zu Beginn des
Manövers erfasste bewegliche Hindernisse
können fälschlicherweise angezeigt werden,
während seitlich vom Fahrzeug erscheinende
aber zuvor nicht erfasste bewegliche
Hindernisse nicht angezeigt werden.
Während des Manövers eingespeicherte
Objekte werden nach Ausschalten der
Zündung nicht mehr gespeichert.

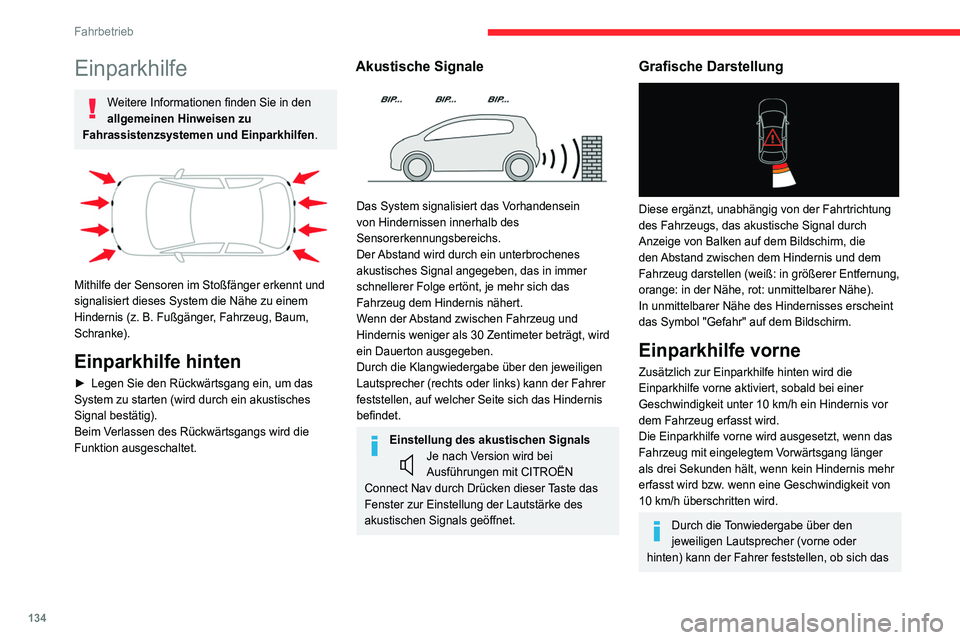

Einparkhilfe
Weitere Informationen finden Sie in den
allgemeinen Hinweisen zu
Fahrassistenzsystemen und Einparkhilfen.


Mithilfe der Sensoren im Stoßfänger erkennt und
signalisiert dieses System die Nähe zu einem
Hindernis (z.
B. Fußgänger, Fahrzeug, Baum,
Schranke).
Einparkhilfe hinten
► Legen Sie den Rückwärtsgang ein, um das
System zu starten (wird durch ein akustisches
Signal bestätig).
Beim Verlassen des Rückwärtsgangs wird die
Funktion ausgeschaltet.
Akustische Signale

Das System signalisiert das Vorhandensein
von Hindernissen innerhalb des
Sensorerkennungsbereichs.
Der Abstand wird durch ein unterbrochenes
akustisches Signal angegeben, das in immer
schnellerer Folge ertönt, je mehr sich das
Fahrzeug dem Hindernis nähert.
Wenn der Abstand zwischen Fahrzeug und
Hindernis weniger als 30 Zentimeter beträgt, wird
ein Dauerton ausgegeben.
Durch die Klangwiedergabe über den jeweiligen
Lautsprecher (rechts oder links) kann der Fahrer
feststellen, auf welcher Seite sich das Hindernis
befindet.
Einstellung des akustischen SignalsJe nach Version wird bei
Ausführungen mit CITROËN
Connect Nav durch Drücken dieser Taste das
Fenster zur Einstellung der Lautstärke des
akustischen Signals geöffnet.
Grafische Darstellung

Diese ergänzt, unabhängig von der Fahrtrichtung
des Fahrzeugs, das akustische Signal durch
Anzeige von Balken auf dem Bildschirm, die
den Abstand zwischen dem Hindernis und dem
Fahrzeug darstellen (weiß: in größerer Entfernung,
orange: in der Nähe, rot: unmittelbarer Nähe).
In unmittelbarer Nähe des Hindernisses erscheint
das Symbol "Gefahr" auf dem Bildschirm.
Einparkhilfe vorne
Zusätzlich zur Einparkhilfe hinten wird die
Einparkhilfe vorne aktiviert, sobald bei einer
Geschwindigkeit unter 10
km/h ein Hindernis vor
dem Fahrzeug erfasst wird.
Die Einparkhilfe vorne wird ausgesetzt, wenn das
Fahrzeug mit eingelegtem Vorwärtsgang länger
als drei Sekunden hält, wenn kein Hindernis mehr
erfasst wird bzw. wenn eine Geschwindigkeit von
10
km/h überschritten wird.
Durch die Tonwiedergabe über den
jeweiligen Lautsprecher (vorne oder
hinten) kann der Fahrer feststellen, ob sich das

135
Fahrbetrieb
6Hindernis vor oder hinter dem Fahrzeug
befindet.

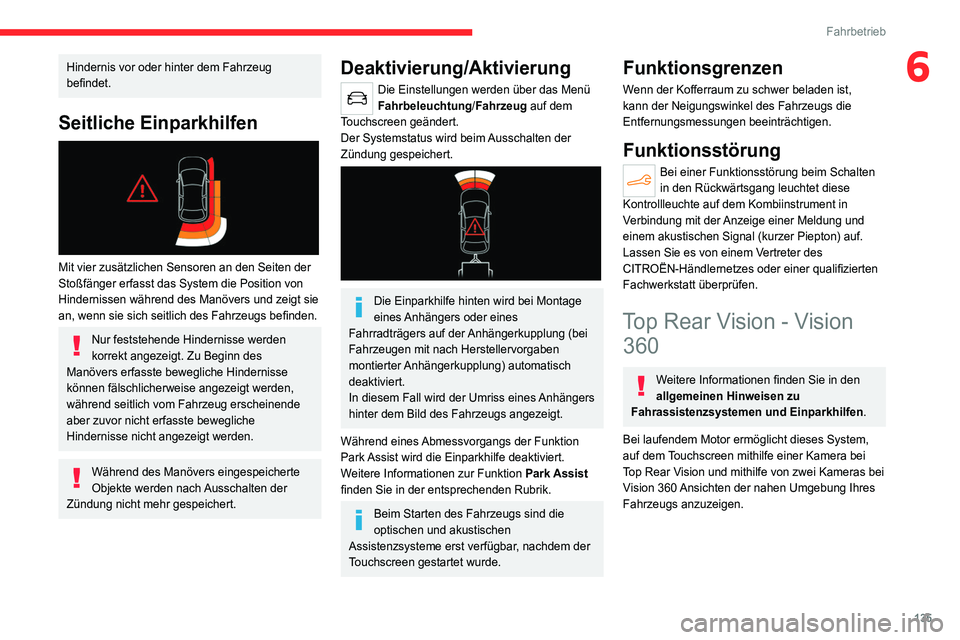

Seitliche Einparkhilfen

Mit vier zusätzlichen Sensoren an den Seiten der
Stoßfänger erfasst das System die Position von
Hindernissen während des Manövers und zeigt sie
an, wenn sie sich seitlich des Fahrzeugs befinden.
Nur feststehende Hindernisse werden
korrekt angezeigt. Zu Beginn des
Manövers erfasste bewegliche Hindernisse
können fälschlicherweise angezeigt werden,
während seitlich vom Fahrzeug erscheinende
aber zuvor nicht erfasste bewegliche
Hindernisse nicht angezeigt werden.
Während des Manövers eingespeicherte
Objekte werden nach Ausschalten der
Zündung nicht mehr gespeichert.
Deaktivierung/Aktivierung
Die Einstellungen werden über das Menü
Fahrbeleuchtung/Fahrzeug auf dem
Touchscreen geändert.
Der Systemstatus wird beim Ausschalten der
Zündung gespeichert.


Die Einparkhilfe hinten wird bei Montage
eines Anhängers oder eines
Fahrradträgers auf der Anhängerkupplung (bei
Fahrzeugen mit nach Herstellervorgaben
montierter Anhängerkupplung) automatisch
deaktiviert.
In diesem Fall wird der Umriss eines Anhängers
hinter dem Bild des Fahrzeugs angezeigt.
Während eines Abmessvorgangs der Funktion
Park Assist wird die Einparkhilfe deaktiviert.
Weitere Informationen zur Funktion Park Assist
finden Sie in der entsprechenden Rubrik.
Beim Starten des Fahrzeugs sind die
optischen und akustischen
Assistenzsysteme erst verfügbar, nachdem der
Touchscreen gestartet wurde.
Funktionsgrenzen
Wenn der Kofferraum zu schwer beladen ist,
kann der Neigungswinkel des Fahrzeugs die
Entfernungsmessungen beeinträchtigen.
Funktionsstörung
Bei einer Funktionsstörung beim Schalten
in den Rückwärtsgang leuchtet diese
Kontrollleuchte auf dem Kombiinstrument in
Verbindung mit der Anzeige einer Meldung und
einem akustischen Signal (kurzer Piepton) auf.
Lassen Sie es von einem Vertreter des
CITROËN-Händlernetzes oder einer qualifizierten
Fachwerkstatt überprüfen.
Top Rear Vision - Vision 360
Weitere Informationen finden Sie in den
allgemeinen Hinweisen zu
Fahrassistenzsystemen und Einparkhilfen.
Bei laufendem Motor ermöglicht dieses System,
auf dem Touchscreen mithilfe einer Kamera bei
Top Rear Vision und mithilfe von zwei Kameras bei
Vision 360 Ansichten der nahen Umgebung Ihres
Fahrzeugs anzuzeigen.

136
Fahrbetrieb
Modus AUTO

Dieser Modus ist standardmäßig aktiviert.
Mithilfe der Sensoren im hinteren Stoßfänger
kann während eines Manövers, bei Annäherung
an ein Hindernis in Höhe der roten Linie (weniger
als 30 cm) die Ansicht automatisch von der
Rückansicht (Standard) zur Draufsicht (Zoom)
wechseln.

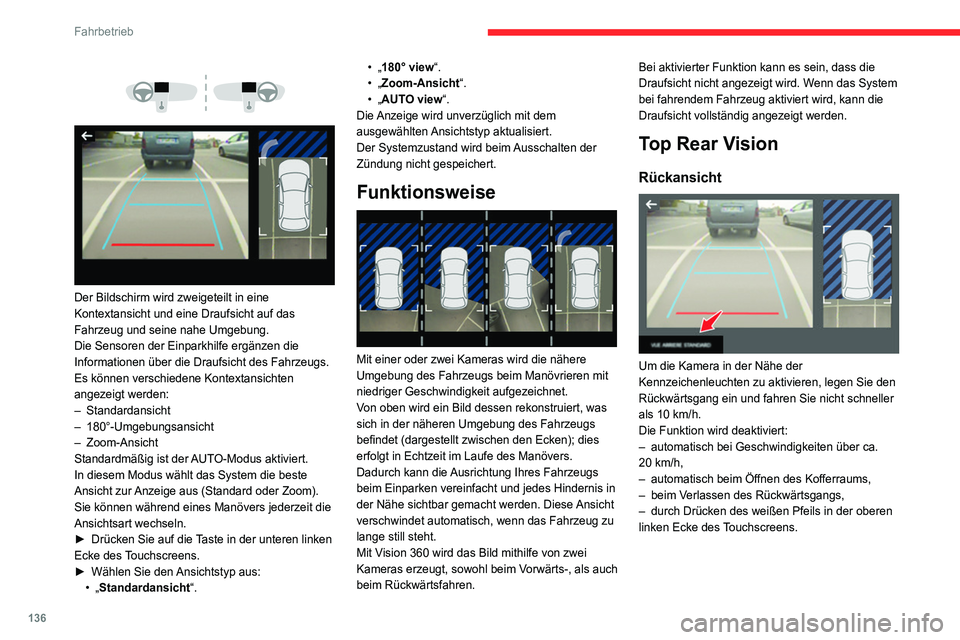

Standardansicht





Der Bildschirm wird zweigeteilt in eine
Kontextansicht und eine Draufsicht auf das
Fahrzeug und seine nahe Umgebung.
Die Sensoren der Einparkhilfe ergänzen die
Informationen über die Draufsicht des Fahrzeugs.
Es können verschiedene Kontextansichten
angezeigt werden:
– Standardansicht
–
180°-Umgebungsansicht
–
Zoom-Ansicht
Standardmäßig ist der AUTO-Modus aktiviert.
In diesem Modus wählt das System die beste
Ansicht zur Anzeige aus (Standard oder Zoom).
Sie können während eines Manövers jederzeit die
Ansichtsart wechseln.
►

Drücken Sie auf die
Taste in der unteren linken
Ecke des Touchscreens.
►

Wählen Sie den
Ansichtstyp aus:
•
„Standardansicht“. •
„180° view“.
• „Zoom-Ansicht“.
• „AUTO view“.
Die Anzeige wird unverzüglich mit dem
ausgewählten Ansichtstyp aktualisiert.
Der Systemzustand wird beim Ausschalten der
Zündung nicht gespeichert.
Funktionsweise

Mit einer oder zwei Kameras wird die nähere
Umgebung des Fahrzeugs beim Manövrieren mit
niedriger Geschwindigkeit aufgezeichnet.
Von oben wird ein Bild dessen rekonstruiert, was
sich in der näheren Umgebung des Fahrzeugs
befindet (dargestellt zwischen den Ecken); dies
erfolgt in Echtzeit im Laufe des Manövers.
Dadurch kann die Ausrichtung Ihres Fahrzeugs
beim Einparken vereinfacht und jedes Hindernis in
der Nähe sichtbar gemacht werden. Diese Ansicht
verschwindet automatisch, wenn das Fahrzeug zu
lange still steht.
Mit Vision 360 wird das Bild mithilfe von zwei
Kameras erzeugt, sowohl beim Vorwärts-, als auch
beim Rückwärtsfahren. Bei aktivierter Funktion kann es sein, dass die
Draufsicht nicht angezeigt wird. Wenn das System
bei fahrendem Fahrzeug aktiviert wird, kann die
Draufsicht vollständig angezeigt werden.
Top Rear Vision
Rückansicht

Um die Kamera in der Nähe der
Kennzeichenleuchten zu aktivieren, legen Sie den
Rückwärtsgang ein und fahren Sie nicht schneller
als 10
km/h.
Die Funktion wird deaktiviert:
–

automatisch bei Geschwindigkeiten über ca.
20

km/h,
–

automatisch beim Öffnen des Kofferraums,
–


beim V
erlassen des Rückwärtsgangs,
–

durch Drücken des weißen Pfeils in der oberen
linken Ecke des

Touchscreens.

137
Fahrbetrieb

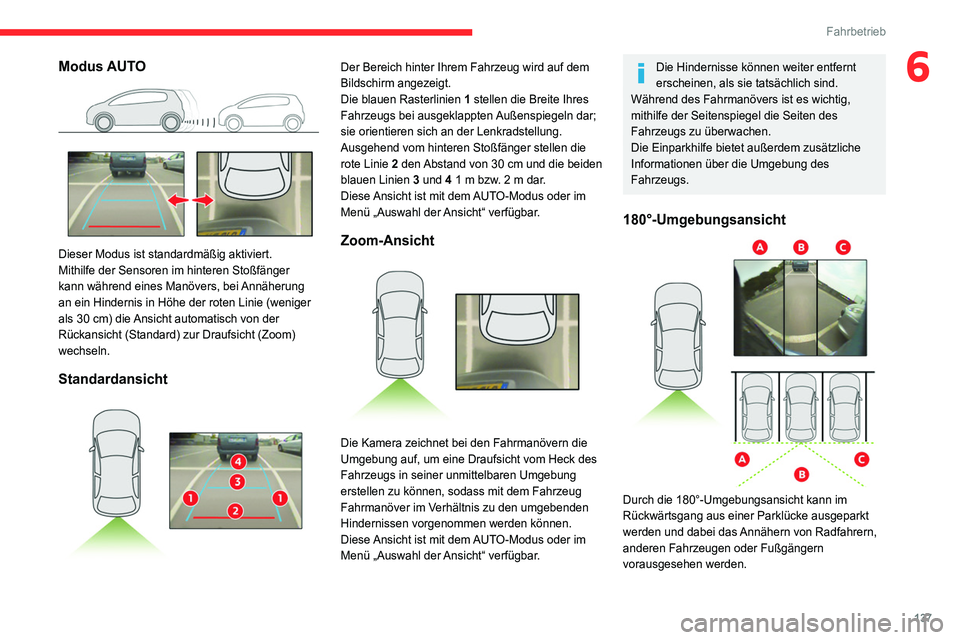

6Modus AUTO

Dieser Modus ist standardmäßig aktiviert.
Mithilfe der Sensoren im hinteren Stoßfänger
kann während eines Manövers, bei Annäherung
an ein Hindernis in Höhe der roten Linie (weniger
als 30 cm) die Ansicht automatisch von der
Rückansicht (Standard) zur Draufsicht (Zoom)
wechseln.
Standardansicht

Der Bereich hinter Ihrem Fahrzeug wird auf dem
Bildschirm angezeigt.
Die blauen Rasterlinien 1 stellen die Breite Ihres
Fahrzeugs bei ausgeklappten Außenspiegeln dar;
sie orientieren sich an der Lenkradstellung.
Ausgehend vom hinteren Stoßfänger stellen die
rote Linie 2 den Abstand von 30
cm und die beiden
blauen Linien 3 und 4 1
m bzw. 2 m dar.
Diese Ansicht ist mit dem AUTO-Modus oder im
Menü „Auswahl der Ansicht“ verfügbar.
Zoom-Ansicht

Die Kamera zeichnet bei den Fahrmanövern die
Umgebung auf, um eine Draufsicht vom Heck des
Fahrzeugs in seiner unmittelbaren Umgebung
erstellen zu können, sodass mit dem Fahrzeug
Fahrmanöver im Verhältnis zu den umgebenden
Hindernissen vorgenommen werden können.
Diese Ansicht ist mit dem AUTO-Modus oder im
Menü „Auswahl der Ansicht“ verfügbar.
Die Hindernisse können weiter entfernt
erscheinen, als sie tatsächlich sind.
Während des Fahrmanövers ist es wichtig,
mithilfe der Seitenspiegel die Seiten des
Fahrzeugs zu überwachen.
Die Einparkhilfe bietet außerdem zusätzliche
Informationen über die Umgebung des
Fahrzeugs.
180°-Umgebungsansicht

Durch die 180°-Umgebungsansicht kann im
Rückwärtsgang aus einer Parklücke ausgeparkt
werden und dabei das

Annähern
von Radfahrern,
anderen Fahrzeugen oder Fußgängern
vorausgesehen werden.

138
Fahrbetrieb

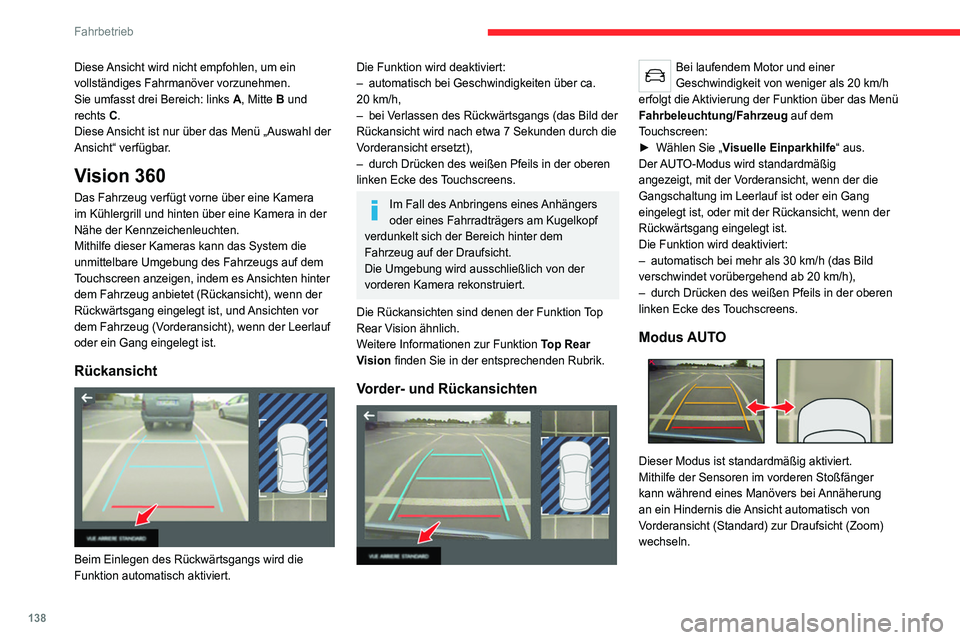

Standardansicht

Der Bereich vor Ihrem Fahrzeug wird auf dem
Bildschirm angezeigt.
Die orangefarbenen Linien 1 stellen die Breite
Ihres Fahrzeugs bei ausgeklappten Außenspiegeln
dar; sie orientieren sich an der Lenkradstellung.
Ausgehend vom vorderen Stoßfänger stellen die
rote Linie 2 den Abstand von 30 cm und die beiden
orangefarbenen Linien 3 und 4 den Abstand von 1
m bzw. 2 m dar.
Diese Ansicht ist mit dem AUTO-Modus oder im
Menü „Auswahl der Ansicht“ verfügbar.
Diese Ansicht wird nicht empfohlen, um ein
vollständiges Fahrmanöver vorzunehmen.
Sie umfasst drei Bereich: links A, Mitte B und
rechts C.
Diese Ansicht ist nur über das Menü „Auswahl der
Ansicht“ verfügbar.
Vision 360
Das Fahrzeug verfügt vorne über eine Kamera
im Kühlergrill und hinten über eine Kamera in der
Nähe der Kennzeichenleuchten.
Mithilfe dieser Kameras kann das System die
unmittelbare Umgebung des Fahrzeugs auf dem
Touchscreen anzeigen, indem es Ansichten hinter
dem Fahrzeug anbietet (Rückansicht), wenn der
Rückwärtsgang eingelegt ist, und Ansichten vor
dem Fahrzeug (Vorderansicht), wenn der Leerlauf
oder ein Gang eingelegt ist.
Rückansicht

Beim Einlegen des Rückwärtsgangs wird die
Funktion automatisch aktiviert.
Die Funktion wird deaktiviert:
– automatisch bei Geschwindigkeiten über ca.
20
km/h,
–

bei V
erlassen des Rückwärtsgangs (das Bild der
Rückansicht wird nach etwa 7 Sekunden durch die
Vorderansicht ersetzt),
–

durch Drücken des weißen Pfeils in der oberen
linken Ecke des

Touchscreens.
Im Fall des Anbringens eines Anhängers
oder eines Fahrradträgers am Kugelkopf
verdunkelt sich der Bereich hinter dem
Fahrzeug auf der Draufsicht.
Die Umgebung wird ausschließlich von der
vorderen Kamera rekonstruiert.
Die Rückansichten sind denen der Funktion Top
Rear Vision ähnlich.
Weitere Informationen zur Funktion Top Rear
Vision finden Sie in der entsprechenden Rubrik.
Vorder- und Rückansichten

Bei laufendem Motor und einer
Geschwindigkeit von weniger als 20 km/h
erfolgt die Aktivierung der Funktion über das Menü
Fahrbeleuchtung/Fahrzeug auf dem
Touchscreen:
►

Wählen Sie „
Visuelle Einparkhilfe“ aus.
Der AUTO-Modus wird standardmäßig
angezeigt, mit der Vorderansicht, wenn der die
Gangschaltung im Leerlauf ist oder ein Gang
eingelegt ist, oder mit der Rückansicht, wenn der
Rückwärtsgang eingelegt ist.
Die Funktion wird deaktiviert:
–

automatisch bei mehr als 30
km/h (das Bild
verschwindet vorübergehend ab 20
km/h),
–

durch Drücken des weißen Pfeils in der oberen
linken Ecke des

Touchscreens.
Modus AUTO

Dieser Modus ist standardmäßig aktiviert.
Mithilfe der Sensoren im vorderen Stoßfänger
kann während eines Manövers bei Annäherung
an ein Hindernis die Ansicht automatisch von
Vorderansicht (Standard) zur Draufsicht (Zoom)
wechseln.
