CITROEN C4 2021 Betriebsanleitungen (in German)

159
Praktische Tipps
7

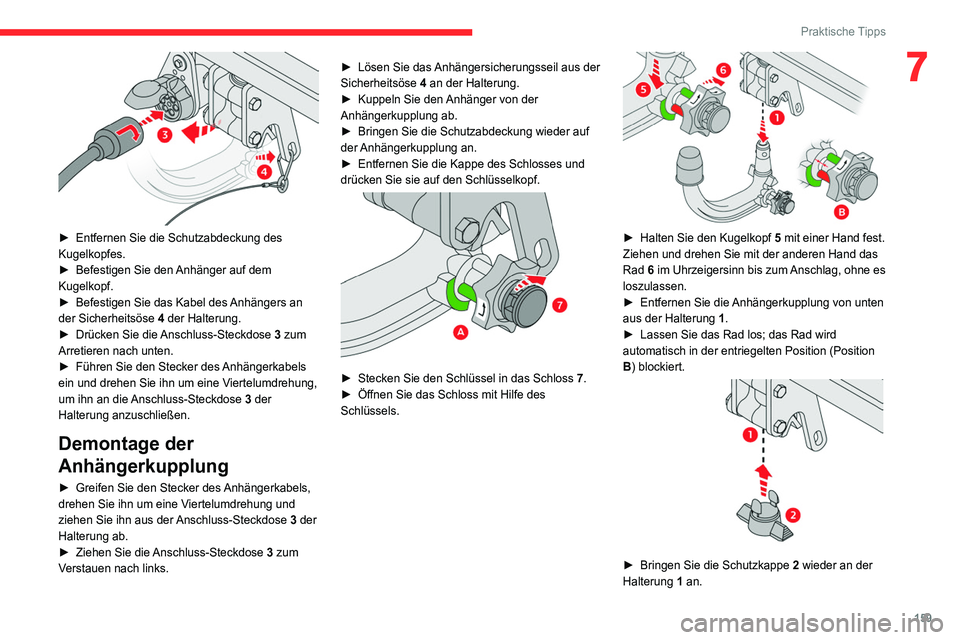

► Entfernen Sie die Schutzabdeckung des
Kugelkopfes.
►

Befestigen Sie den
Anhänger auf dem
Kugelkopf.
►

Befestigen Sie das Kabel des
Anhängers an
der Sicherheitsöse 4 der Halterung.
►

Drücken Sie die
Anschluss-Steckdose 3 zum
Arretieren nach unten.
►

Führen Sie den Stecker des
Anhängerkabels
ein und drehen Sie ihn um eine Viertelumdrehung,
um ihn an die Anschluss-Steckdose 3 der
Halterung anzuschließen.
Demontage der
Anhängerkupplung
► Greifen Sie den Stecker des Anhängerkabels,
drehen Sie ihn um eine Viertelumdrehung und
ziehen Sie ihn aus der Anschluss-Steckdose 3 der
Halterung ab.
►

Ziehen Sie die
Anschluss-Steckdose 3 zum
Verstauen nach links. ►

Lösen Sie das
Anhängersicherungsseil aus der
Sicherheitsöse 4 an der Halterung.
►
Kuppeln Sie den
Anhänger von der
Anhängerkupplung ab.
►
Bringen Sie die Schutzabdeckung wieder auf
der Anhängerkupplung
an.
►
Entfernen Sie die Kappe des Schlosses und
drücken Sie sie auf den Schlüsselkopf.


► Stecken Sie den Schlüssel in das Schloss 7.
► Öffnen Sie das Schloss mit Hilfe des
Schlüssels.


► Halten Sie den Kugelkopf 5 mit einer Hand fest.
Ziehen und drehen Sie mit der anderen Hand das
Rad 6 im Uhrzeigersinn bis zum Anschlag, ohne es
loszulassen.
►

Entfernen Sie die
Anhängerkupplung von unten
aus der Halterung 1.
►

Lassen Sie das Rad los; das Rad wird
automatisch in der entriegelten Position (Position
B

) blockiert.


► Bringen Sie die Schutzkappe 2 wieder an der
Halterung 1 an.

160
Praktische Tipps

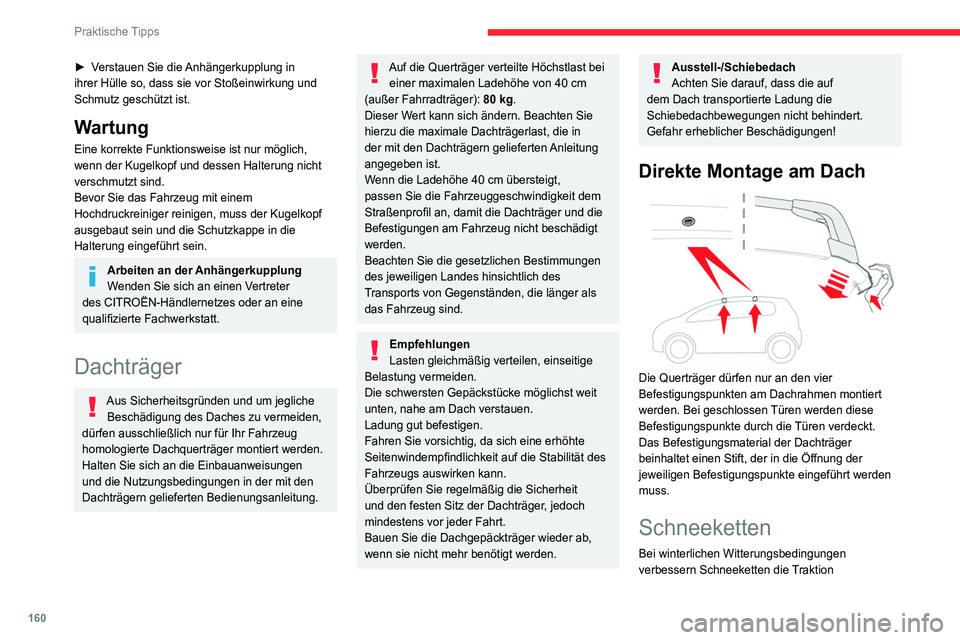

► Verstauen Sie die Anhängerkupplung in
ihrer Hülle so, dass sie vor Stoßeinwirkung und
Schmutz geschützt ist.
Wartung
Eine korrekte Funktionsweise ist nur möglich,
wenn der Kugelkopf und dessen Halterung nicht
verschmutzt sind.
Bevor Sie das Fahrzeug mit einem
Hochdruckreiniger reinigen, muss der Kugelkopf
ausgebaut sein und die Schutzkappe in die
Halterung eingeführt sein.
Arbeiten an der Anhängerkupplung
Wenden Sie sich an einen Vertreter
des CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Dachträger
Aus Sicherheitsgründen und um jegliche Beschädigung des Daches zu vermeiden,
dürfen ausschließlich nur für Ihr Fahrzeug
homologierte Dachquerträger montiert werden.
Halten Sie sich an die Einbauanweisungen
und die Nutzungsbedingungen in der mit den
Dachträgern gelieferten Bedienungsanleitung.
Auf die Querträger verteilte Höchstlast bei einer maximalen Ladehöhe von 40 cm
(außer Fahrradträger): 80
kg.
Dieser Wert kann sich ändern. Beachten Sie
hierzu die maximale Dachträgerlast, die in
der mit den Dachträgern gelieferten Anleitung
angegeben ist.
Wenn die Ladehöhe 40 cm übersteigt,
passen Sie die Fahrzeuggeschwindigkeit dem
Straßenprofil an, damit die Dachträger und die
Befestigungen am Fahrzeug nicht beschädigt
werden.
Beachten Sie die gesetzlichen Bestimmungen
des jeweiligen Landes hinsichtlich des
Transports von Gegenständen, die länger als
das Fahrzeug sind.
Empfehlungen
Lasten gleichmäßig verteilen, einseitige
Belastung vermeiden.
Die schwersten Gepäckstücke möglichst weit
unten, nahe am Dach verstauen.
Ladung gut befestigen.
Fahren Sie vorsichtig, da sich eine erhöhte
Seitenwindempfindlichkeit auf die Stabilität des
Fahrzeugs auswirken kann.
Überprüfen Sie regelmäßig die Sicherheit
und den festen Sitz der Dachträger, jedoch
mindestens vor jeder Fahrt.
Bauen Sie die Dachgepäckträger wieder ab,
wenn sie nicht mehr benötigt werden.
Ausstell-/Schiebedach
Achten Sie darauf, dass die auf
dem Dach transportierte Ladung die
Schiebedachbewegungen nicht behindert.
Gefahr erheblicher Beschädigungen!
Direkte Montage am Dach

Die Querträger dürfen nur an den vier
Befestigungspunkten am Dachrahmen montiert
werden. Bei geschlossen Türen werden diese
Befestigungspunkte durch die Türen verdeckt.
Das Befestigungsmaterial der Dachträger
beinhaltet einen Stift, der in die Öffnung der
jeweiligen Befestigungspunkte eingeführt werden
muss.
Schneeketten
Bei winterlichen Witterungsbedingungen
verbessern Schneeketten die Traktion
sowie das Fahrverhalten des Fahrzeugs bei
Bremsvorgängen.
Die Schneeketten dürfen nur auf die
Vorderräder montiert werden. Sie dürfen
nicht auf Noträdern montiert werden.
Halten Sie die für Ihr Land geltenden
Vorschriften hinsichtlich der Verwendung
von Schneeketten und der erlaubten
Höchstgeschwindigkeiten ein.
Verwenden Sie nur Schneeketten, die für den
Radtyp/die Reifendimension entwickelt wurden, mit
dem/der das Fahrzeug ausgestattet ist: Originalreifengröße Kettentyp 215/65 R16 Polaire XP9 120
(9 mm)
215/60 R17 Polaire XP9 120
(9 mm)
195/60 R18 Polaire PSS 112
(10 mm)
Für weitere Informationen über Schneeketten
wenden Sie sich bitte an einen Vertreter
des Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Montagehinweise
► Um die Schneeketten unterwegs anzulegen,
halten Sie Ihr Fahrzeug auf einer ebenen Fläche
am Straßenrand an.

161
Praktische Tipps

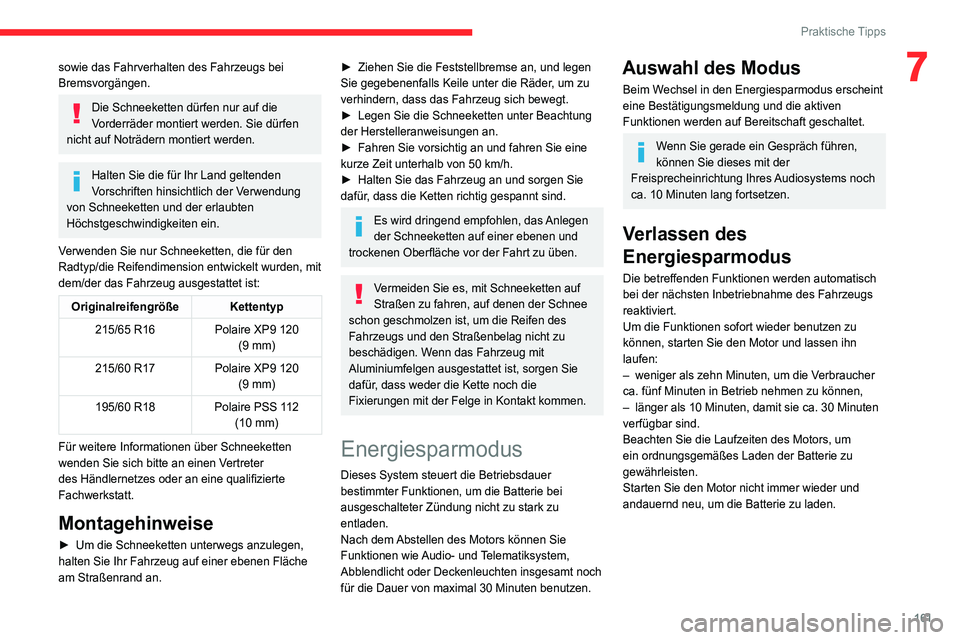

7sowie das Fahrverhalten des Fahrzeugs bei
Bremsvorgängen.
Die Schneeketten dürfen nur auf die
Vorderräder montiert werden. Sie dürfen
nicht auf Noträdern montiert werden.
Halten Sie die für Ihr Land geltenden
Vorschriften hinsichtlich der Verwendung
von Schneeketten und der erlaubten
Höchstgeschwindigkeiten ein.
Verwenden Sie nur Schneeketten, die für den
Radtyp/die Reifendimension entwickelt wurden, mit
dem/der das Fahrzeug ausgestattet ist:
Originalreifengröße Kettentyp 215/65 R16 Polaire XP9 120
(9
mm)
215/60 R17 Polaire XP9 120
(9
mm)
195/60 R18 Polaire PSS 112
(10
mm)
Für weitere Informationen über Schneeketten
wenden Sie sich bitte an einen Vertreter
des Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Montagehinweise
► Um die Schneeketten unterwegs anzulegen,
halten Sie Ihr Fahrzeug auf einer ebenen Fläche
am Straßenrand an.
► Ziehen Sie die Feststellbremse an, und legen
Sie gegebenenfalls Keile unter die Räder , um zu
verhindern, dass das Fahrzeug sich bewegt.
►

Legen Sie die Schneeketten unter Beachtung
der Herstelleranweisungen an.
►


Fahren Sie vorsichtig an und fahren Sie eine
kurze Zeit unterhalb von 50

km/h.
►

Halten Sie das Fahrzeug an und sorgen Sie
dafür

, dass die Ketten richtig gespannt sind.
Es wird dringend empfohlen, das Anlegen
der Schneeketten auf einer ebenen und
trockenen Oberfläche vor der Fahrt zu üben.
Vermeiden Sie es, mit Schneeketten auf
Straßen zu fahren, auf denen der Schnee
schon geschmolzen ist, um die Reifen des
Fahrzeugs und den Straßenbelag nicht zu
beschädigen. Wenn das Fahrzeug mit
Aluminiumfelgen ausgestattet ist, sorgen Sie
dafür, dass weder die Kette noch die
Fixierungen mit der Felge in Kontakt kommen.
Energiesparmodus
Dieses System steuert die Betriebsdauer
bestimmter Funktionen, um die Batterie bei
ausgeschalteter Zündung nicht zu stark zu
entladen.
Nach dem Abstellen des Motors können Sie
Funktionen wie Audio- und Telematiksystem,
Abblendlicht oder Deckenleuchten insgesamt noch
für die Dauer von maximal 30 Minuten benutzen.
Auswahl des Modus
Beim Wechsel in den Energiesparmodus erscheint
eine Bestätigungsmeldung und die aktiven
Funktionen werden auf Bereitschaft geschaltet.
Wenn Sie gerade ein Gespräch führen,
können Sie dieses mit der
Freisprecheinrichtung Ihres Audiosystems noch
ca. 10 Minuten lang fortsetzen.
Verlassen des
Energiesparmodus
Die betreffenden Funktionen werden automatisch
bei der nächsten Inbetriebnahme des Fahrzeugs
reaktiviert.
Um die Funktionen sofort wieder benutzen zu
können, starten Sie den Motor und lassen ihn
laufen:
–

weniger als zehn Minuten, um die V
erbraucher
ca. fünf Minuten in Betrieb nehmen zu können,
–

länger als 10 Minuten, damit sie ca. 30 Minuten
verfügbar sind.
Beachten Sie die Laufzeiten des Motors, um
ein ordnungsgemäßes Laden der Batterie zu
gewährleisten.
Starten Sie den Motor nicht immer wieder und
andauernd neu, um die Batterie zu laden.

162
Praktische Tipps

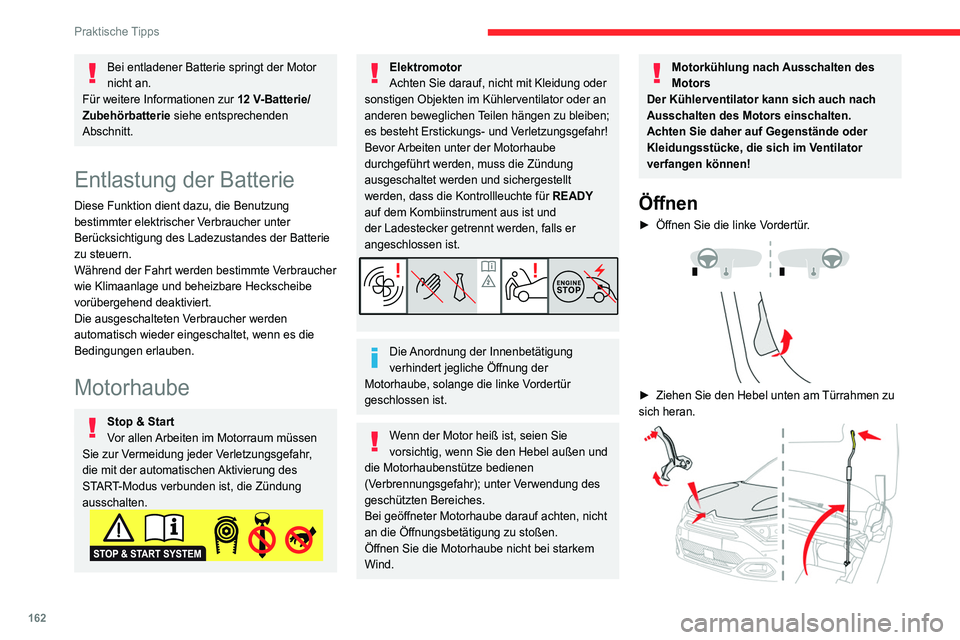

Bei entladener Batterie springt der Motor
nicht an.
Für weitere Informationen zur 12
V-Batterie/
Zubehörbatterie siehe entsprechenden
Abschnitt.
Entlastung der Batterie
Diese Funktion dient dazu, die Benutzung
bestimmter elektrischer Verbraucher unter
Berücksichtigung des Ladezustandes der Batterie
zu steuern.
Während der Fahrt werden bestimmte Verbraucher
wie Klimaanlage und beheizbare Heckscheibe
vorübergehend deaktiviert.
Die ausgeschalteten Verbraucher werden
automatisch wieder eingeschaltet, wenn es die
Bedingungen erlauben.
Motorhaube
Stop & Start
Vor allen Arbeiten im Motorraum müssen
Sie zur Vermeidung jeder Verletzungsgefahr,
die mit der automatischen Aktivierung des
START-Modus verbunden ist, die Zündung
ausschalten.
Elektromotor
Achten Sie darauf, nicht mit Kleidung oder
sonstigen Objekten im Kühlerventilator oder an
anderen beweglichen Teilen hängen zu bleiben;
es besteht Erstickungs- und Verletzungsgefahr!
Bevor Arbeiten unter der Motorhaube
durchgeführt werden, muss die Zündung
ausgeschaltet werden und sichergestellt
werden, dass die Kontrollleuchte für READY
auf dem Kombiinstrument aus ist und
der Ladestecker getrennt werden, falls er
angeschlossen ist.
Die Anordnung der Innenbetätigung
verhindert jegliche Öffnung der
Motorhaube, solange die linke Vordertür
geschlossen ist.
Wenn der Motor heiß ist, seien Sie
vorsichtig, wenn Sie den Hebel außen und
die Motorhaubenstütze bedienen
(Verbrennungsgefahr); unter Verwendung des
geschützten Bereiches.
Bei geöffneter Motorhaube darauf achten, nicht
an die Öffnungsbetätigung zu stoßen.
Öffnen Sie die Motorhaube nicht bei starkem
Wind.
Motorkühlung nach Ausschalten des
Motors
Der Kühlerventilator kann sich auch nach
Ausschalten des Motors einschalten.
Achten Sie daher auf Gegenstände oder
Kleidungsstücke, die sich im Ventilator
verfangen können!
Öffnen
► Öffnen Sie die linke Vordertür.



► Ziehen Sie den Hebel unten am Türrahmen zu
sich heran.


► Heben Sie den äußeren Sicherheitsbügel an,
und öffnen Sie die Motorhaube.
► Lösen Sie die Motorhaubenstütze aus ihrer
Halterung und fixieren Sie sie in der Raste, um die
Motorhaube offen zu halten.
Schließen
► Halten Sie die Motorhaube und ziehen Sie die
Motorhaubenstütze aus der Raste.
► Klemmen Sie die Motorhaubenstütze wieder in
ihre Halterung.
► Senken Sie die Motorhaube ab und lassen Sie
sie zum Schluss zufallen.
► Ziehen Sie an der Motorhaube, um zu
überprüfen, dass sie richtig eingerastet ist.
Da sich im Motorraum elektrische
Ausrüstungen befinden, wird empfohlen,
ihn nur bedingt Wasser (Regen, Reinigung
usw.) auszusetzen.

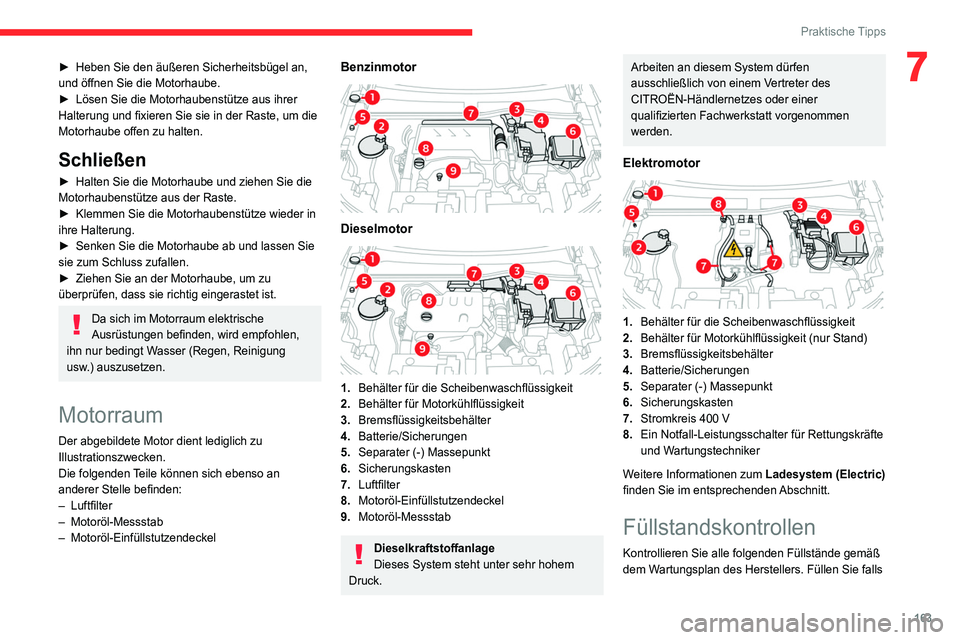

Motorraum
Der abgebildete Motor dient lediglich zu
Illustrationszwecken.
Die folgenden Teile können sich ebenso an
anderer Stelle befinden:
– Luftfilter
– Motoröl-Messstab
– Motoröl-Einfüllstutzendeckel

163
Praktische Tipps
7► Heben Sie den äußeren Sicherheitsbügel an,
und öffnen Sie die Motorhaube.
►

Lösen Sie die Motorhaubenstütze aus ihrer
Halterung und fixieren Sie sie in der Raste, um die
Motorhaube offen zu halten.
Schließen
► Halten Sie die Motorhaube und ziehen Sie die
Motorhaubenstütze aus der Raste.
►

Klemmen Sie die Motorhaubenstütze wieder in
ihre Halterung.
►


Senken Sie die Motorhaube ab und lassen Sie
sie zum Schluss zufallen.
►


Ziehen Sie an der Motorhaube, um zu
überprüfen, dass sie richtig eingerastet ist.
Da sich im Motorraum elektrische
Ausrüstungen befinden, wird empfohlen,
ihn nur bedingt Wasser (Regen, Reinigung
usw.) auszusetzen.
Motorraum
Der abgebildete Motor dient lediglich zu
Illustrationszwecken.
Die folgenden
Teile können sich ebenso an
anderer Stelle befinden:
–

Luftfilter
–

Motoröl-Messstab
–
Motoröl-Einfüllstutzendeckel
Benzinmotor

Dieselmotor

1. Behälter für die Scheibenwaschflüssigkeit
2. Behälter für Motorkühlflüssigkeit
3. Bremsflüssigkeitsbehälter
4. Batterie/Sicherungen
5. Separater (-) Massepunkt
6. Sicherungskasten
7. Luftfilter
8. Motoröl-Einfüllstutzendeckel
9. Motoröl-Messstab
Dieselkraftstoffanlage
Dieses System steht unter sehr hohem
Druck.
Arbeiten an diesem System dürfen
ausschließlich von einem Vertreter des
CITROËN-Händlernetzes oder einer
qualifizierten Fachwerkstatt vorgenommen
werden.
Elektromotor

1. Behälter für die Scheibenwaschflüssigkeit
2. Behälter für Motorkühlflüssigkeit (nur Stand)
3. Bremsflüssigkeitsbehälter
4. Batterie/Sicherungen
5. Separater (-) Massepunkt
6. Sicherungskasten
7. Stromkreis 400
V
8. Ein Notfall-Leistungsschalter für Rettungskräfte
und Wartungstechniker
Weitere Informationen zum Ladesystem (Electric)
finden Sie im entsprechenden Abschnitt.
Füllstandskontrollen
Kontrollieren Sie alle folgenden Füllstände gemäß
dem Wartungsplan des Herstellers. Füllen Sie falls

164
Praktische Tipps

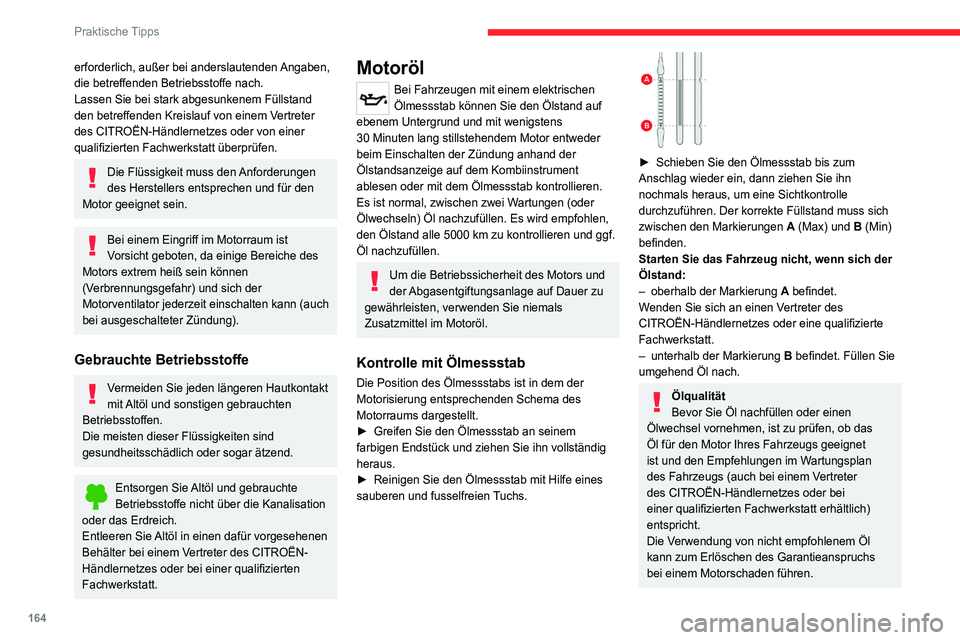

erforderlich, außer bei anderslautenden Angaben,
die betreffenden Betriebsstoffe nach.
Lassen Sie bei stark abgesunkenem Füllstand
den betreffenden Kreislauf von einem Vertreter
des CITROËN-Händlernetzes oder von einer
qualifizierten Fachwerkstatt überprüfen.
Die Flüssigkeit muss den Anforderungen
des Herstellers entsprechen und für den
Motor geeignet sein.
Bei einem Eingriff im Motorraum ist
Vorsicht geboten, da einige Bereiche des
Motors extrem heiß sein können
(Verbrennungsgefahr) und sich der
Motorventilator jederzeit einschalten kann (auch
bei ausgeschalteter Zündung).
Gebrauchte Betriebsstoffe
Vermeiden Sie jeden längeren Hautkontakt
mit Altöl und sonstigen gebrauchten
Betriebsstoffen.
Die meisten dieser Flüssigkeiten sind
gesundheitsschädlich oder sogar ätzend.
Entsorgen Sie Altöl und gebrauchte
Betriebsstoffe nicht über die Kanalisation
oder das Erdreich.
Entleeren Sie Altöl in einen dafür vorgesehenen
Behälter bei einem Vertreter des CITROËN-
Händlernetzes oder bei einer qualifizierten
Fachwerkstatt.
Motoröl
Bei Fahrzeugen mit einem elektrischen
Ölmessstab können Sie den Ölstand auf
ebenem Untergrund und mit wenigstens
30

Minuten lang stillstehendem Motor entweder
beim Einschalten der Zündung anhand der
Ölstandsanzeige auf dem Kombiinstrument
ablesen oder mit dem Ölmessstab kontrollieren.
Es ist normal, zwischen zwei Wartungen (oder
Ölwechseln) Öl nachzufüllen. Es wird empfohlen,
den Ölstand alle 5000
km zu kontrollieren und ggf.
Öl nachzufüllen.
Um die Betriebssicherheit des Motors und
der Abgasentgiftungsanlage auf Dauer zu
gewährleisten, verwenden Sie niemals
Zusatzmittel im Motoröl.
Kontrolle mit Ölmessstab
Die Position des Ölmessstabs ist in dem der
Motorisierung entsprechenden Schema des
Motorraums dargestellt.
►

Greifen Sie den Ölmessstab an seinem
farbigen Endstück und ziehen Sie ihn vollständig
heraus.
►


Reinigen Sie den Ölmessstab mit Hilfe eines
sauberen und fusselfreien

Tuchs.


► Schieben Sie den Ölmessstab bis zum
Anschlag wieder ein, dann ziehen Sie ihn
nochmals heraus, um eine Sichtkontrolle
durchzuführen. Der korrekte Füllstand muss sich
zwischen den Markierungen
A (Max) und B (Min)
befinden.
Starten Sie das Fahrzeug nicht, wenn sich der
Ölstand:
–

oberhalb der Markierung
A befindet.
Wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder eine qualifizierte
Fachwerkstatt.
–

unterhalb der Markierung
B befindet. Füllen Sie
umgehend Öl nach.
Ölqualität
Bevor Sie Öl nachfüllen oder einen
Ölwechsel vornehmen, ist zu prüfen, ob das
Öl für den Motor Ihres Fahrzeugs geeignet
ist und den Empfehlungen im Wartungsplan
des Fahrzeugs (auch bei einem Vertreter
des CITROËN-Händlernetzes oder bei
einer qualifizierten Fachwerkstatt erhältlich)
entspricht.
Die Verwendung von nicht empfohlenem Öl
kann zum Erlöschen des Garantieanspruchs
bei einem Motorschaden führen.
Motoröl nachfüllen
Die Lage der Verschlusskappe entnehmen
Sie bitte der entsprechenden Abbildung des
Motorraums.
► Füllen Sie Öl schrittweise in kleinen Mengen
nach und vermeiden Sie hierbei Ölspritzer auf
Motorteile (Brandgefahr).
► Warten Sie einige Minuten, bevor Sie den
Füllstand mit dem Ölmessstab erneut kontrollieren.
► Füllen Sie Motoröl nach, falls erforderlich.
► Nach Kontrolle des Ölstands die
Verschlusskappe sorgfältig wieder aufsetzen
und den Ölmessstab wieder in seine Aufnahme
einsetzen.
Innerhalb von 30 Minuten nach dem
Nachfüllen des Motoröls ist die
Ölstandsanzeige auf dem Kombiinstrument bei
eingeschalteter Zündung nicht gültig.
Bremsflüssigkeit
Die Bremsflüssigkeit muss in der Nähe der
Markierung „MAX“ stehen. Lassen Sie
andernfalls prüfen, ob die Bremsbeläge abgenutzt
sind.
Die Flüssigkeit muss in den im Wartungsplan des
Herstellers vorgesehenen Abständen ausgetauscht
werden.
Reinigen Sie den Verschluss, bevor Sie
ihn zum Nachfüllen entfernen. Verwenden
Sie nur DOT4-Bremsflüssigkeit aus einem
verschlossenen Behälter.

165
Praktische Tipps

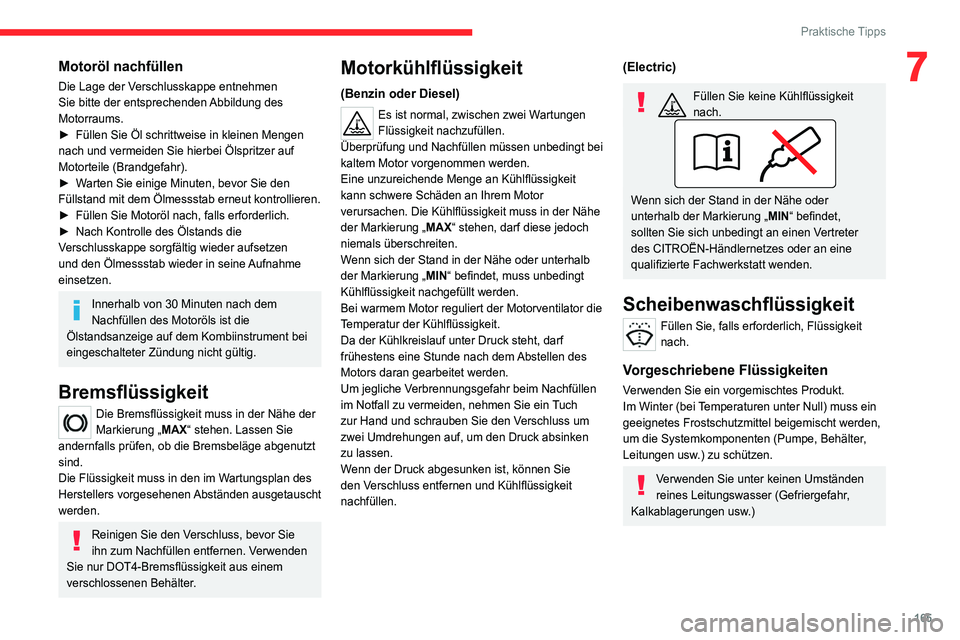

7Motoröl nachfüllen
Die Lage der Verschlusskappe entnehmen
Sie bitte der entsprechenden Abbildung des
Motorraums.
►
Füllen Sie Öl schrittweise in kleinen Mengen
nach und vermeiden Sie hierbei Ölspritzer auf
Motorteile (Brandgefahr).
►


W
arten Sie einige Minuten, bevor Sie den
Füllstand mit dem Ölmessstab erneut kontrollieren.
►

Füllen Sie Motoröl nach, falls erforderlich.
►


Nach Kontrolle des Ölstands die
V

erschlusskappe sorgfältig wieder aufsetzen
und den Ölmessstab wieder in seine Aufnahme
einsetzen.
Innerhalb von 30 Minuten nach dem
Nachfüllen des Motoröls ist die
Ölstandsanzeige auf dem Kombiinstrument bei
eingeschalteter Zündung nicht gültig.
Bremsflüssigkeit
Die Bremsflüssigkeit muss in der Nähe der
Markierung „MAX“ stehen. Lassen Sie
andernfalls prüfen, ob die Bremsbeläge abgenutzt
sind.
Die Flüssigkeit muss in den im Wartungsplan des
Herstellers vorgesehenen Abständen ausgetauscht
werden.
Reinigen Sie den Verschluss, bevor Sie
ihn zum Nachfüllen entfernen. Verwenden
Sie nur DOT4-Bremsflüssigkeit aus einem
verschlossenen Behälter.
Motorkühlflüssigkeit
(Benzin oder Diesel)
Es ist normal, zwischen zwei Wartungen
Flüssigkeit nachzufüllen.
Überprüfung und Nachfüllen müssen unbedingt bei
kaltem Motor vorgenommen werden.
Eine unzureichende Menge an Kühlflüssigkeit
kann schwere Schäden an Ihrem Motor
verursachen. Die Kühlflüssigkeit muss in der Nähe
der Markierung „MAX“ stehen, darf diese jedoch
niemals überschreiten.
Wenn sich der Stand in der Nähe oder unterhalb
der Markierung „MIN“ befindet, muss unbedingt
Kühlflüssigkeit nachgefüllt werden.
Bei warmem Motor reguliert der Motorventilator die
Temperatur der Kühlflüssigkeit.
Da der Kühlkreislauf unter Druck steht, darf
frühestens eine Stunde nach dem Abstellen des
Motors daran gearbeitet werden.
Um jegliche Verbrennungsgefahr beim Nachfüllen
im Notfall zu vermeiden, nehmen Sie ein Tuch
zur Hand und schrauben Sie den Verschluss um
zwei Umdrehungen auf, um den Druck absinken
zu lassen.
Wenn der Druck abgesunken ist, können Sie
den Verschluss entfernen und Kühlflüssigkeit
nachfüllen.
(Electric)
Füllen Sie keine Kühlflüssigkeit
nach.
Wenn sich der Stand in der Nähe oder
unterhalb der Markierung „MIN“ befindet,
sollten Sie sich unbedingt an einen Vertreter
des CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt wenden.
Scheibenwaschflüssigkeit
Füllen Sie, falls erforderlich, Flüssigkeit
nach.
Vorgeschriebene Flüssigkeiten
Verwenden Sie ein vorgemischtes Produkt.
Im Winter (bei Temperaturen unter Null) muss ein
geeignetes Frostschutzmittel beigemischt werden,
um die Systemkomponenten (Pumpe, Behälter,
Leitungen usw.) zu schützen.
Verwenden Sie unter keinen Umständen
reines Leitungswasser (Gefriergefahr,
Kalkablagerungen usw.)

166
Praktische Tipps

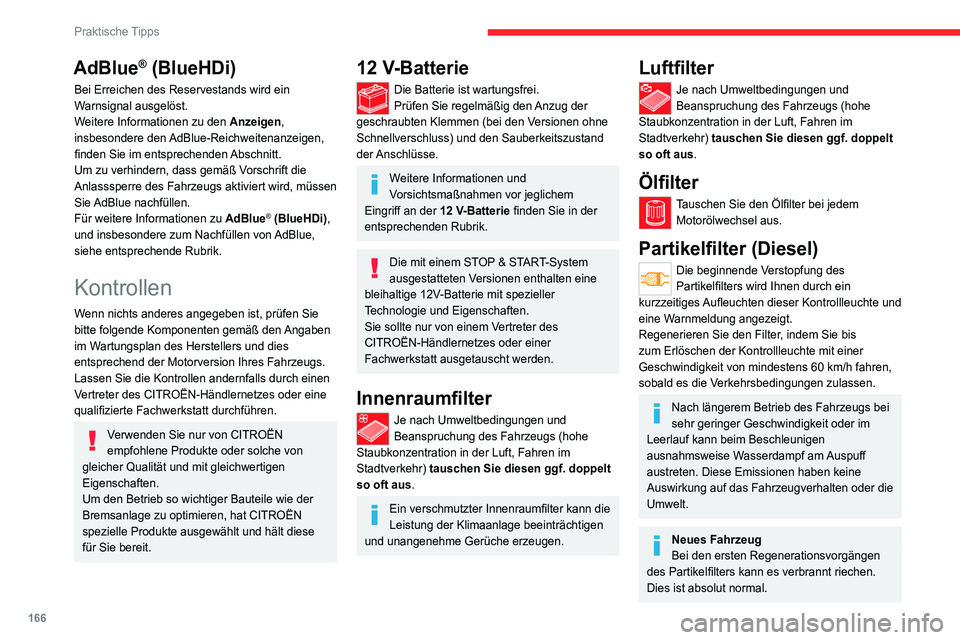

AdBlue® (BlueHDi)
Bei Erreichen des Reservestands wird ein
Warnsignal ausgelöst.
Weitere Informationen zu den Anzeigen,
insbesondere den AdBlue-Reichweitenanzeigen,
finden Sie im entsprechenden Abschnitt.
Um zu verhindern, dass gemäß Vorschrift die
Anlasssperre des Fahrzeugs aktiviert wird, müssen
Sie AdBlue nachfüllen.
Für weitere Informationen zu AdBlue
® (BlueHDi),
und insbesondere zum Nachfüllen von AdBlue,
siehe entsprechende Rubrik.
Kontrollen
Wenn nichts anderes angegeben ist, prüfen Sie
bitte folgende Komponenten gemäß den Angaben
im Wartungsplan des Herstellers und dies
entsprechend der Motorversion Ihres Fahrzeugs.
Lassen Sie die Kontrollen andernfalls durch einen
Vertreter des CITROËN-Händlernetzes oder eine
qualifizierte Fachwerkstatt durchführen.
Verwenden Sie nur von CITROËN
empfohlene Produkte oder solche von
gleicher Qualität und mit gleichwertigen
Eigenschaften.
Um den Betrieb so wichtiger Bauteile wie der
Bremsanlage zu optimieren, hat CITROËN
spezielle Produkte ausgewählt und hält diese
für Sie bereit.
12 V-Batterie
Die Batterie ist wartungsfrei.
Prüfen Sie regelmäßig den Anzug der
geschraubten Klemmen (bei den Versionen ohne
Schnellverschluss) und den Sauberkeitszustand
der Anschlüsse.
Weitere Informationen und
Vorsichtsmaßnahmen vor jeglichem
Eingriff an der 12
V-Batterie finden Sie in der
entsprechenden Rubrik.
Die mit einem STOP & START-System
ausgestatteten Versionen enthalten eine
bleihaltige 12V-Batterie mit spezieller
Technologie und Eigenschaften.
Sie sollte nur von einem Vertreter des
CITROËN-Händlernetzes oder einer
Fachwerkstatt ausgetauscht werden.
Innenraumfilter
Je nach Umweltbedingungen und
Beanspruchung des Fahrzeugs (hohe
Staubkonzentration in der Luft, Fahren im
Stadtverkehr) tauschen Sie diesen ggf. doppelt
so oft aus.
Ein verschmutzter Innenraumfilter kann die
Leistung der Klimaanlage beeinträchtigen
und unangenehme Gerüche erzeugen.
Luftfilter
Je nach Umweltbedingungen und
Beanspruchung des Fahrzeugs (hohe
Staubkonzentration in der Luft, Fahren im
Stadtverkehr) tauschen Sie diesen ggf. doppelt
so oft aus.
Ölfilter
Tauschen Sie den Ölfilter bei jedem Motorölwechsel aus.
Partikelfilter (Diesel)
Die beginnende Verstopfung des
Partikelfilters wird Ihnen durch ein
kurzzeitiges Aufleuchten dieser Kontrollleuchte und
eine Warnmeldung angezeigt.
Regenerieren Sie den Filter, indem Sie bis
zum Erlöschen der Kontrollleuchte mit einer
Geschwindigkeit von mindestens 60
km/h fahren,
sobald es die Verkehrsbedingungen zulassen.
Nach längerem Betrieb des Fahrzeugs bei
sehr geringer Geschwindigkeit oder im
Leerlauf kann beim Beschleunigen
ausnahmsweise Wasserdampf am Auspuff
austreten. Diese Emissionen haben keine
Auswirkung auf das Fahrzeugverhalten oder die
Umwelt.
Neues Fahrzeug
Bei den ersten Regenerationsvorgängen
des Partikelfilters kann es verbrannt riechen.
Dies ist absolut normal.
Schaltgetriebe
Das Getriebe ist wartungsfrei (kein
Ölwechsel).
Automatikgetriebe
Das Getriebe ist wartungsfrei (kein
Ölwechsel).
Manuelle Feststellbremse
Wenn die Feststellbremse zu viel Spiel hat
oder wenn man feststellt, dass sie an
Wirksamkeit verloren hat, muss sie auch zwischen
zwei Wartungen neu eingestellt werden.
Dieses System muss von einem Vertreter des
CITROËN-Händlernetzes oder durch eine
qualifizierte Fachwerkstatt überprüft werden.
Elektrische Feststellbremse
Die elektrische Feststellbremse erfordert
keine besondere Kontrolle. Im Falle einer
Funktionsstörung lassen Sie jedoch das System
von einem Vertreter des CITROËN-Händlernetzes
oder von einer qualifizierten Fachwerkstatt
überprüfen.
Weitere Informationen zur elektrischen
Feststellbremse finden Sie in der
entsprechenden Rubrik.
Bremsbeläge
Der Verschleiß der Bremsen ist vom
Fahrstil abhängig, vor allem bei

167
Praktische Tipps

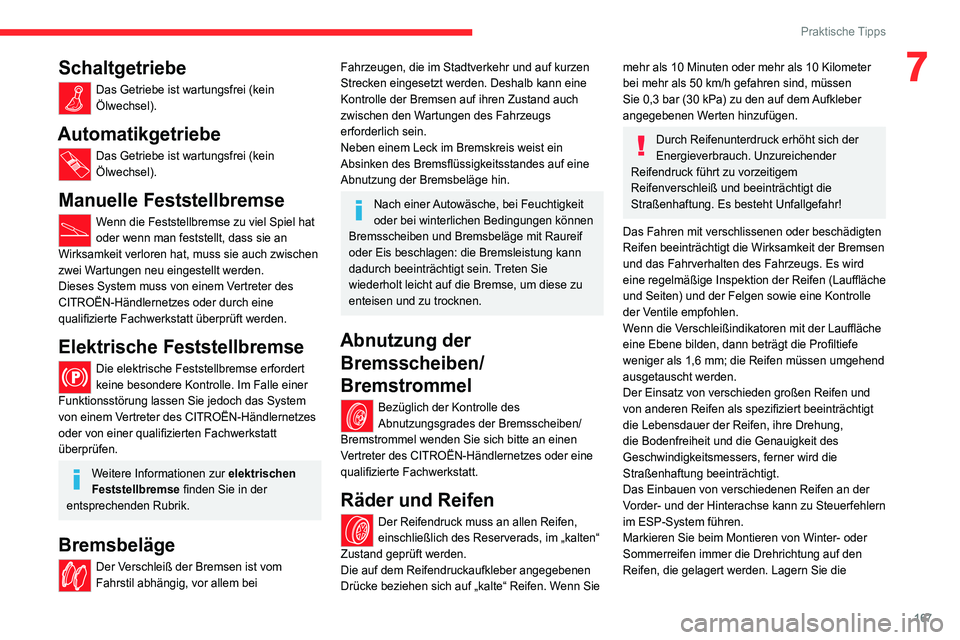

7Schaltgetriebe
Das Getriebe ist wartungsfrei (kein
Ölwechsel).
Automatikgetriebe
Das Getriebe ist wartungsfrei (kein
Ölwechsel).
Manuelle Feststellbremse
Wenn die Feststellbremse zu viel Spiel hat
oder wenn man feststellt, dass sie an
Wirksamkeit verloren hat, muss sie auch zwischen
zwei Wartungen neu eingestellt werden.
Dieses System muss von einem Vertreter des
CITROËN-Händlernetzes oder durch eine
qualifizierte Fachwerkstatt überprüft werden.
Elektrische Feststellbremse
Die elektrische Feststellbremse erfordert
keine besondere Kontrolle. Im Falle einer
Funktionsstörung lassen Sie jedoch das System
von einem Vertreter des CITROËN-Händlernetzes
oder von einer qualifizierten Fachwerkstatt
überprüfen.
Weitere Informationen zur elektrischen
Feststellbremse finden Sie in der
entsprechenden Rubrik.
Bremsbeläge
Der Verschleiß der Bremsen ist vom
Fahrstil abhängig, vor allem bei
Fahrzeugen, die im Stadtverkehr und auf kurzen
Strecken eingesetzt werden. Deshalb kann eine
Kontrolle der Bremsen auf ihren Zustand auch
zwischen den Wartungen des Fahrzeugs
erforderlich sein.
Neben einem Leck im Bremskreis weist ein
Absinken des Bremsflüssigkeitsstandes auf eine
Abnutzung der Bremsbeläge hin.
Nach einer Autowäsche, bei Feuchtigkeit
oder bei winterlichen Bedingungen können
Bremsscheiben und Bremsbeläge mit Raureif
oder Eis beschlagen: die Bremsleistung kann
dadurch beeinträchtigt sein. Treten Sie
wiederholt leicht auf die Bremse, um diese zu
enteisen und zu trocknen.
Abnutzung der Bremsscheiben/
Bremstrommel
Bezüglich der Kontrolle des
Abnutzungsgrades der Bremsscheiben/
Bremstrommel wenden Sie sich bitte an einen
Vertreter des CITROËN-Händlernetzes oder eine
qualifizierte Fachwerkstatt.
Räder und Reifen
Der Reifendruck muss an allen Reifen,
einschließlich des Reserverads, im „kalten“
Zustand geprüft werden.
Die auf dem Reifendruckaufkleber angegebenen
Drücke beziehen sich auf „kalte“ Reifen. Wenn Sie
mehr als 10 Minuten oder mehr als 10 Kilometer
bei mehr als 50 km/h gefahren sind, müssen
Sie 0,3 bar (30 kPa) zu den auf dem Aufkleber
angegebenen Werten hinzufügen.
Durch Reifenunterdruck erhöht sich der
Energieverbrauch. Unzureichender
Reifendruck führt zu vorzeitigem
Reifenverschleiß und beeinträchtigt die
Straßenhaftung. Es besteht Unfallgefahr!
Das Fahren mit verschlissenen oder beschädigten
Reifen beeinträchtigt die Wirksamkeit der Bremsen
und das Fahrverhalten des Fahrzeugs. Es wird
eine regelmäßige Inspektion der Reifen (Lauffläche
und Seiten) und der Felgen sowie eine Kontrolle
der Ventile empfohlen.
Wenn die Verschleißindikatoren mit der Lauffläche
eine Ebene bilden, dann beträgt die Profiltiefe
weniger als 1,6
mm; die Reifen müssen umgehend
ausgetauscht werden.
Der Einsatz von verschieden großen Reifen und
von anderen Reifen als spezifiziert beeinträchtigt
die Lebensdauer der Reifen, ihre Drehung,
die Bodenfreiheit und die Genauigkeit des
Geschwindigkeitsmessers, ferner wird die
Straßenhaftung beeinträchtigt.
Das Einbauen von verschiedenen Reifen an der
Vorder- und der Hinterachse kann zu Steuerfehlern
im ESP-System führen.
Markieren Sie beim Montieren von Winter- oder
Sommerreifen immer die Drehrichtung auf den
Reifen, die gelagert werden. Lagern Sie die

168
Praktische Tipps

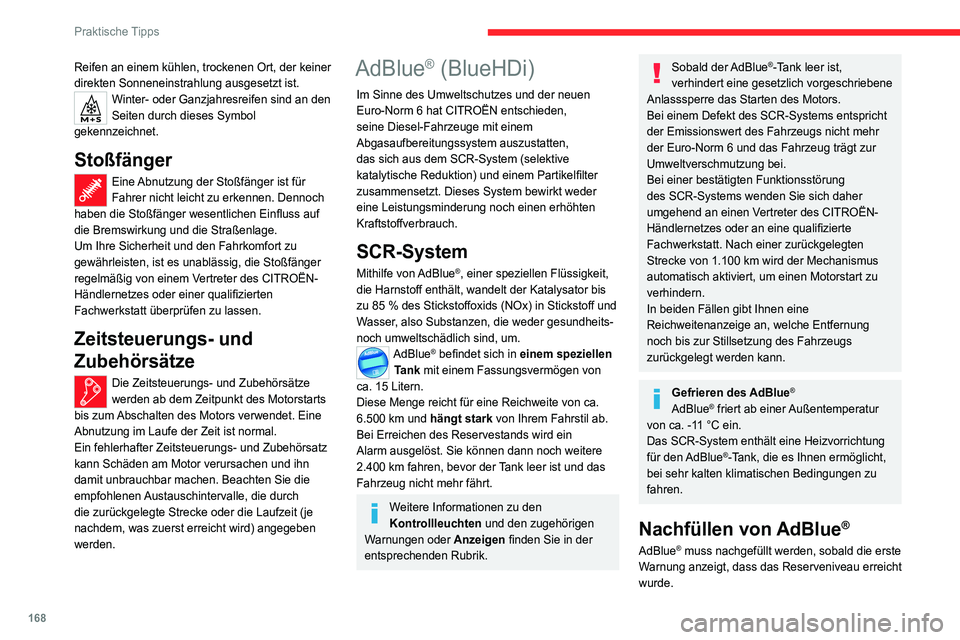

Reifen an einem kühlen, trockenen Ort, der keiner
direkten Sonneneinstrahlung ausgesetzt ist.
Winter- oder Ganzjahresreifen sind an den
Seiten durch dieses Symbol
gekennzeichnet.
Stoßfänger
Eine Abnutzung der Stoßfänger ist für
Fahrer nicht leicht zu erkennen. Dennoch
haben die Stoßfänger wesentlichen Einfluss auf
die Bremswirkung und die Straßenlage.
Um Ihre Sicherheit und den Fahrkomfort zu
gewährleisten, ist es unablässig, die Stoßfänger
regelmäßig von einem Vertreter des CITROËN-
Händlernetzes oder einer qualifizierten
Fachwerkstatt überprüfen zu lassen.
Zeitsteuerungs- und
Zubehörsätze
Die Zeitsteuerungs- und Zubehörsätze
werden ab dem Zeitpunkt des Motorstarts
bis zum Abschalten des Motors verwendet. Eine
Abnutzung im Laufe der Zeit ist normal.
Ein fehlerhafter Zeitsteuerungs- und Zubehörsatz
kann Schäden am Motor verursachen und ihn
damit unbrauchbar machen. Beachten Sie die
empfohlenen Austauschintervalle, die durch
die zurückgelegte Strecke oder die Laufzeit (je
nachdem, was zuerst erreicht wird) angegeben
werden.
AdBlue® (BlueHDi)
Im Sinne des Umweltschutzes und der neuen
Euro-Norm 6 hat CITROËN entschieden,
seine Diesel-Fahrzeuge mit einem
Abgasaufbereitungssystem auszustatten,
das sich aus dem SCR-System (selektive
katalytische Reduktion) und einem Partikelfilter
zusammensetzt. Dieses System bewirkt weder
eine Leistungsminderung noch einen erhöhten
Kraftstoffverbrauch.
SCR-System
Mithilfe von AdBlue®, einer speziellen Flüssigkeit,
die Harnstoff enthält, wandelt der Katalysator bis
zu 85

% des Stickstoffoxids (NOx) in Stickstoff und
Wasser, also Substanzen, die weder gesundheits-
noch umweltschädlich sind, um.
AdBlue® befindet sich in einem speziellen
Tank mit einem Fassungsvermögen von
ca. 15 Litern.
Diese Menge reicht für eine Reichweite von ca.
6.500

km und hängt stark von Ihrem Fahrstil ab.
Bei Erreichen des Reservestands wird ein
Alarm ausgelöst. Sie können dann noch weitere
2.400

km fahren, bevor der Tank leer ist und das
Fahrzeug nicht mehr fährt.
Weitere Informationen zu den
Kontrollleuchten und den zugehörigen
Warnungen oder Anzeigen finden Sie in der
entsprechenden Rubrik.
Sobald der AdBlue®-Tank leer ist,
verhindert eine gesetzlich vorgeschriebene
Anlasssperre das Starten des Motors.
Bei einem Defekt des SCR-Systems entspricht
der Emissionswert des Fahrzeugs nicht mehr
der Euro-Norm 6 und das Fahrzeug trägt zur
Umweltverschmutzung bei.
Bei einer bestätigten Funktionsstörung
des SCR-Systems wenden Sie sich daher
umgehend an einen Vertreter des CITROËN-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt. Nach einer zurückgelegten
Strecke von 1.100

km wird der Mechanismus
automatisch aktiviert, um einen Motorstart zu
verhindern.
In beiden Fällen gibt Ihnen eine
Reichweitenanzeige an, welche Entfernung
noch bis zur Stillsetzung des Fahrzeugs
zurückgelegt werden kann.
Gefrieren des AdBlue®
AdBlue® friert ab einer Außentemperatur
von ca. -11 °C ein.
Das SCR-System enthält eine Heizvorrichtung
für den AdBlue
®-Tank, die es Ihnen ermöglicht,
bei sehr kalten klimatischen Bedingungen zu
fahren.
Nachfüllen von AdBlue®
AdBlue® muss nachgefüllt werden, sobald die erste
Warnung anzeigt, dass das Reserveniveau erreicht
wurde.
Für eine korrekte Funktion des
SCR-Systems:
– Verwenden Sie ausschließlich AdBlue
®-
Flüssigkeit gemäß der ISO-Norm 22241.
– Füllen Sie AdBlue
® niemals in einen anderen
Behälter um, da es hierdurch verunreinigt
werden würde.
– AdBlue
® darf niemals mit Wasser verdünnt
werden.
Sie erhalten AdBlue
®CITROËN über einen
Vertreter des Händlernetzes oder über eine
qualifizierte Fachwerkstatt sowie über Tankstellen,
an denen es AdBlue
®-Pumpen gibt, die speziell für
Privatfahrzeuge konzipiert wurden.
Empfehlungen bezüglich Lagerung
AdBlue® friert ab einer Temperatur von ca. -11°C
und verliert seine Eigenschaften ab +25°C.
Behälter sollten an einem kühlen Ort und vor
direkter Sonneneinstrahlung geschützt aufbewahrt
werden.
Unter korrekten Lagerbedingungen kann es
mindestens ein Jahr gelagert werden.
War die Flüssigkeit gefroren, kann sie nach dem
vollständigen Auftauen bei Zimmertemperatur
wieder verwendet werden.
Niemals Behälter mit AdBlue® im Fahrzeug
lagern.
