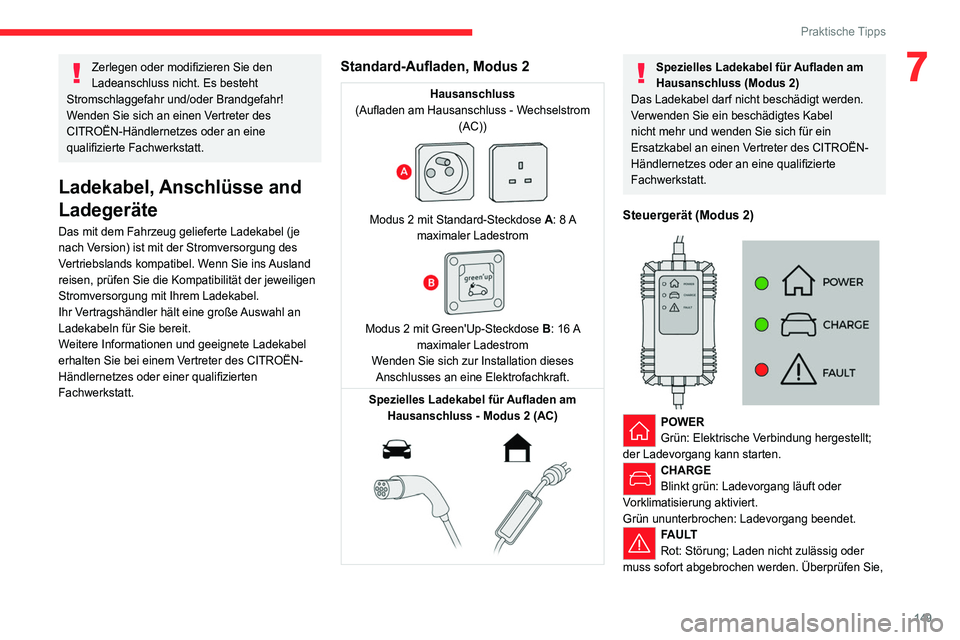

149
Praktische Tipps
7Zerlegen oder modifizieren Sie den
Ladeanschluss nicht. Es besteht
Stromschlaggefahr und/oder Brandgefahr!
Wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Ladekabel, Anschlüsse and
Ladegeräte
Das mit dem Fahrzeug gelieferte Ladekabel (je
nach Version) ist mit der Stromversorgung des
Vertriebslands kompatibel. Wenn Sie ins Ausland
reisen, prüfen Sie die Kompatibilität der jeweiligen
Stromversorgung mit Ihrem Ladekabel.
Ihr Vertragshändler hält
eine große Auswahl an
Ladekabeln für Sie bereit.
Weitere Informationen und geeignete Ladekabel
erhalten Sie bei einem Vertreter des CITROËN-
Händlernetzes oder einer qualifizierten
Fachwerkstatt.
Standard-Aufladen, Modus 2
Hausanschluss
(Aufladen am Hausanschluss - Wechselstrom (AC))


Modus 2 mit Standard-Steckdose A: 8 A
maximaler Ladestrom


Modus 2 mit Green'Up-Steckdose B: 16 A
maximaler Ladestrom
W
enden Sie sich zur Installation dieses
Anschlusses an eine Elektrofachkraft.
Spezielles Ladekabel für Aufladen am Hausanschluss - Modus 2 (AC)


Spezielles Ladekabel für Aufladen am
Hausanschluss (Modus 2)
Das Ladekabel darf nicht beschädigt werden.
Verwenden Sie ein beschädigtes Kabel
nicht mehr und wenden Sie sich für ein
Ersatzkabel an einen Vertreter des CITROËN-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Steuergerät (Modus 2)


POWER
Grün: Elektrische Verbindung hergestellt;
der Ladevorgang kann starten.
CHARGE
Blinkt grün: Ladevorgang läuft oder
Vorklimatisierung aktiviert.
Grün ununterbrochen: Ladevorgang beendet.
FAULT
Rot: Störung; Laden nicht zulässig oder
muss sofort abgebrochen werden. Überprüfen Sie,

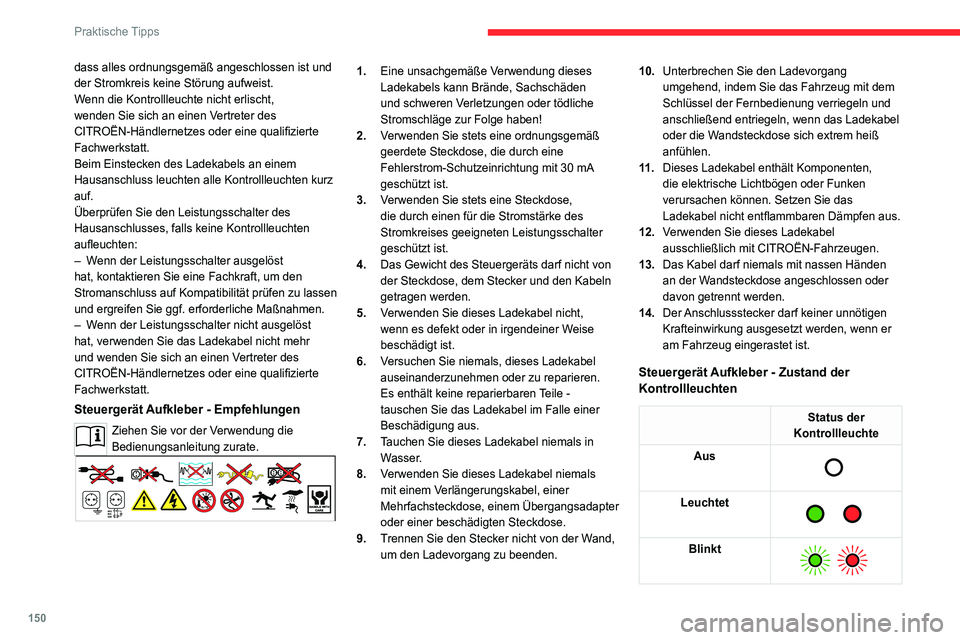

150
Praktische Tipps
dass alles ordnungsgemäß angeschlossen ist und
der Stromkreis keine Störung aufweist.
Wenn die Kontrollleuchte nicht erlischt,
wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder eine qualifizierte
Fachwerkstatt.
Beim Einstecken des Ladekabels an einem
Hausanschluss leuchten alle Kontrollleuchten kurz
auf.
Überprüfen Sie den Leistungsschalter des
Hausanschlusses, falls keine Kontrollleuchten
aufleuchten:
–
W
enn der Leistungsschalter ausgelöst
hat, kontaktieren Sie eine Fachkraft, um den
Stromanschluss auf Kompatibilität prüfen zu lassen
und ergreifen Sie ggf. erforderliche Maßnahmen.
–

W
enn der Leistungsschalter nicht ausgelöst
hat, verwenden Sie das Ladekabel nicht mehr
und wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder eine qualifizierte
Fachwerkstatt.
Steuergerät Aufkleber - Empfehlungen
Ziehen Sie vor der Verwendung die
Bedienungsanleitung zurate.
1. Eine unsachgemäße Verwendung dieses
Ladekabels kann Brände, Sachschäden
und schweren Verletzungen oder tödliche
Stromschläge zur Folge haben!
2. Verwenden Sie stets eine ordnungsgemäß
geerdete Steckdose, die durch eine
Fehlerstrom-Schutzeinrichtung mit 30 mA
geschützt ist.
3. Verwenden Sie stets eine Steckdose,
die durch einen für die Stromstärke des
Stromkreises geeigneten Leistungsschalter
geschützt ist.
4. Das Gewicht des Steuergeräts darf nicht von
der Steckdose, dem Stecker und den Kabeln
getragen werden.
5. Verwenden Sie dieses Ladekabel nicht,
wenn es defekt oder in irgendeiner Weise
beschädigt ist.
6. Versuchen Sie niemals, dieses Ladekabel
auseinanderzunehmen oder zu reparieren.
Es enthält keine reparierbaren Teile -
tauschen Sie das Ladekabel im Falle einer
Beschädigung aus.
7. Tauchen Sie dieses Ladekabel niemals in
Wasser.
8. Verwenden Sie dieses Ladekabel niemals
mit einem Verlängerungskabel, einer
Mehrfachsteckdose, einem Übergangsadapter
oder einer beschädigten Steckdose.
9. Trennen Sie den Stecker nicht von der Wand,
um den Ladevorgang zu beenden. 10.
Unterbrechen Sie den Ladevorgang
umgehend, indem Sie das Fahrzeug mit dem
Schlüssel der Fernbedienung verriegeln und
anschließend entriegeln, wenn das Ladekabel
oder die Wandsteckdose sich extrem heiß
anfühlen.
11 . Dieses Ladekabel enthält Komponenten,
die elektrische Lichtbögen oder Funken
verursachen können. Setzen Sie das
Ladekabel nicht entflammbaren Dämpfen aus.
12. Verwenden Sie dieses Ladekabel
ausschließlich mit CITROËN-Fahrzeugen.
13. Das Kabel darf niemals mit nassen Händen
an der Wandsteckdose angeschlossen oder
davon getrennt werden.
14. Der Anschlussstecker darf keiner unnötigen
Krafteinwirkung ausgesetzt werden, wenn er
am Fahrzeug eingerastet ist.
Steuergerät Aufkleber - Zustand der
Kontrollleuchten
Status der
Kontrollleuchte
Aus


Leuchtet

Blinkt

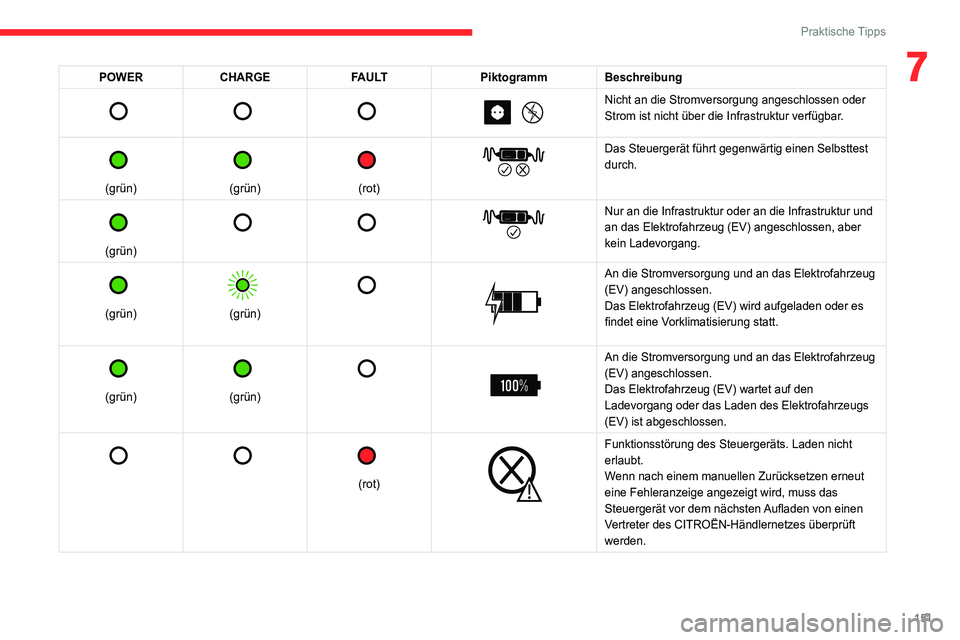

151
Praktische Tipps
7POWERCHARGE FAULTPiktogramm Beschreibung

Nicht an die Stromversorgung angeschlossen oder
Strom ist nicht über die Infrastruktur verfügbar.


(grün)


(grün)


(rot)


Das Steuergerät führt gegenwärtig einen Selbsttest
durch.


(grün)


Nur an die Infrastruktur oder an die Infrastruktur und
an das Elektrofahrzeug (EV) angeschlossen, aber
kein Ladevorgang.


(grün)


(grün)



An die Stromversorgung und an das Elektrofahrzeug
(EV) angeschlossen.
Das Elektrofahrzeug (EV) wird aufgeladen oder es
findet eine Vorklimatisierung statt.


(grün)


(grün)



An die Stromversorgung und an das Elektrofahrzeug
(EV) angeschlossen.
Das Elektrofahrzeug (EV) wartet auf den
Ladevorgang oder das Laden des Elektrofahrzeugs
(EV) ist abgeschlossen.


(rot)


Funktionsstörung des Steuergeräts. Laden nicht
erlaubt.
Wenn nach einem manuellen Zurücksetzen erneut
eine Fehleranzeige angezeigt wird, muss das
Steuergerät vor dem nächsten Aufladen von einen
Vertreter des CITROËN-Händlernetzes überprüft
werden.

152
Praktische Tipps

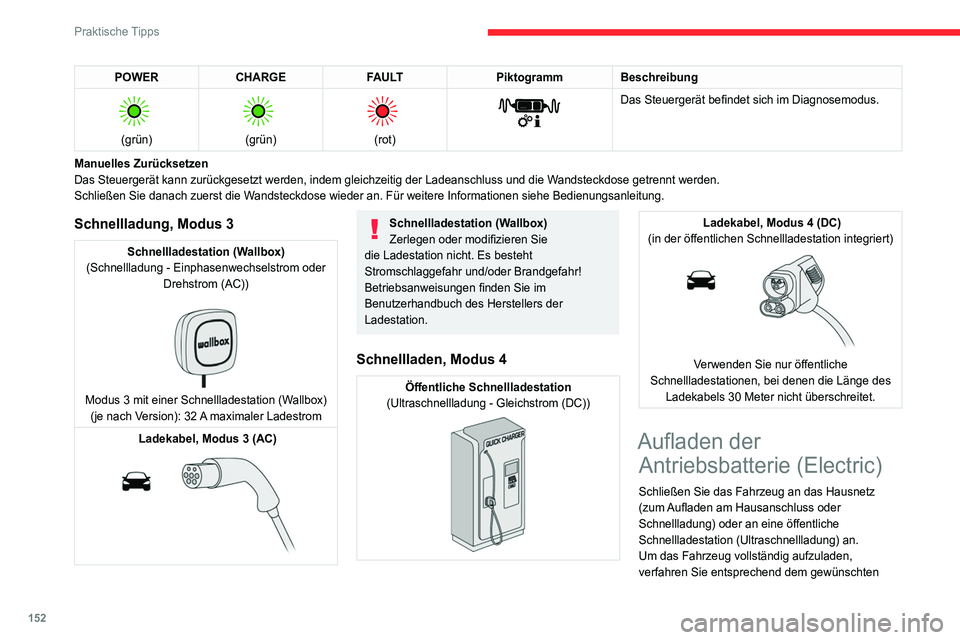

POWERCHARGE FAULTPiktogramm Beschreibung

(grün)


(grün)


(rot)


Das Steuergerät befindet sich im Diagnosemodus.
Manuelles Zurücksetzen
Das Steuergerät kann zurückgesetzt werden, indem gleichzeitig der \
Ladeanschluss und die Wandsteckdose getrennt werden.
Schließen Sie danach zuerst die Wandsteckdose wieder an. Für weitere Informationen siehe Bedienungsanl\
eitung.

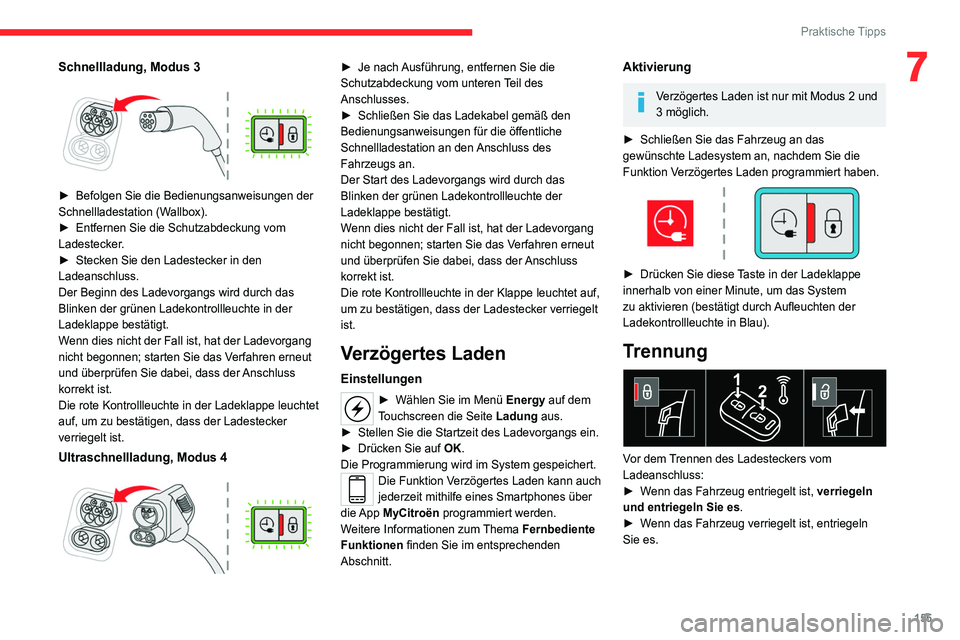

Schnellladung, Modus 3
Schnellladestation (Wallbox)
(Schnellladung - Einphasenwechselstrom oder Drehstrom (AC))


Modus 3 mit einer Schnellladestation (Wallbox) (je nach Version): 32 A maximaler Ladestrom
Ladekabel, Modus 3 (AC)


Schnellladestation (Wallbox)
Zerlegen oder modifizieren Sie
die Ladestation nicht. Es besteht
Stromschlaggefahr und/oder Brandgefahr!
Betriebsanweisungen finden Sie im
Benutzerhandbuch des Herstellers der
Ladestation.
Schnellladen, Modus 4
Öffentliche Schnellladestation
(Ultraschnellladung - Gleichstrom (DC))


Ladekabel, Modus 4 (DC)
(in der öffentlichen Schnellladestation integriert)


Verwenden Sie nur öffentliche
Schnellladestationen, bei denen die Länge des Ladekabels 30
Meter nicht überschreitet.
Aufladen der Antriebsbatterie (Electric)
Schließen Sie das Fahrzeug an das Hausnetz
(zum Aufladen am Hausanschluss oder
Schnellladung) oder an eine öffentliche
Schnellladestation (Ultraschnellladung) an.
Um das Fahrzeug vollständig aufzuladen,
verfahren Sie entsprechend dem gewünschten

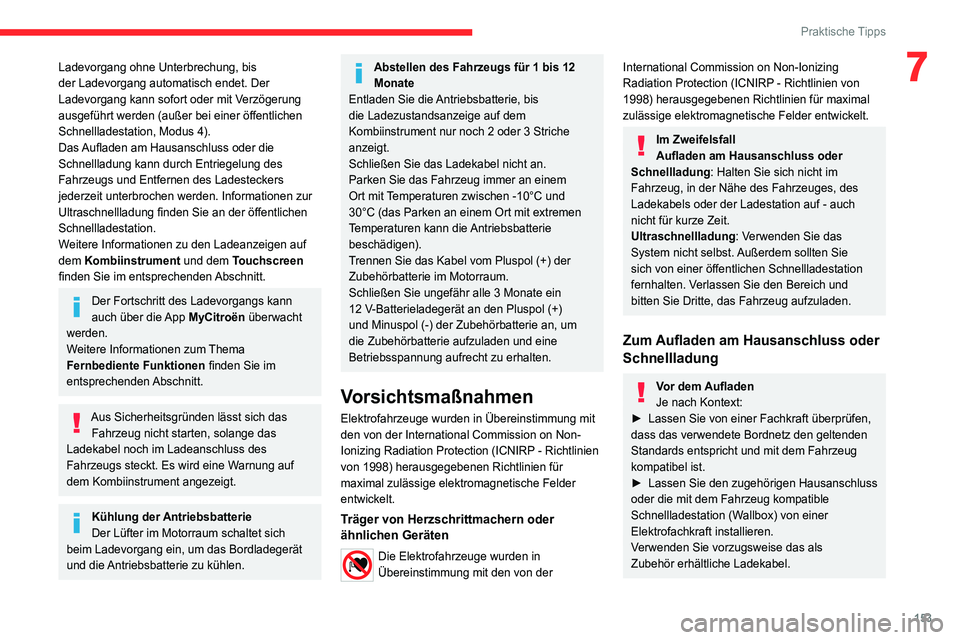

153
Praktische Tipps
7Ladevorgang ohne Unterbrechung, bis
der Ladevorgang automatisch endet. Der
Ladevorgang kann sofort oder mit Verzögerung
ausgeführt werden (außer bei einer öffentlichen
Schnellladestation, Modus 4).
Das Aufladen am Hausanschluss oder die
Schnellladung kann durch Entriegelung des
Fahrzeugs und Entfernen des Ladesteckers
jederzeit unterbrochen werden. Informationen zur
Ultraschnellladung finden Sie an der öffentlichen
Schnellladestation.
Weitere Informationen zu den Ladeanzeigen auf
dem Kombiinstrument und dem Touchscreen
finden Sie im entsprechenden Abschnitt.
Der Fortschritt des Ladevorgangs kann
auch über die App MyCitroën überwacht
werden.
Weitere Informationen zum Thema
Fernbediente Funktionen finden Sie im
entsprechenden Abschnitt.
Aus Sicherheitsgründen lässt sich das Fahrzeug nicht starten, solange das
Ladekabel noch im Ladeanschluss des
Fahrzeugs steckt. Es wird eine Warnung auf
dem Kombiinstrument angezeigt.
Kühlung der Antriebsbatterie
Der Lüfter im Motorraum schaltet sich
beim Ladevorgang ein, um das Bordladegerät
und die Antriebsbatterie zu kühlen.
Abstellen des Fahrzeugs für 1 bis 12
Monate
Entladen Sie die Antriebsbatterie, bis
die Ladezustandsanzeige auf dem
Kombiinstrument nur noch 2 oder 3 Striche
anzeigt.
Schließen Sie das Ladekabel nicht an.
Parken Sie das Fahrzeug immer an einem
Ort mit Temperaturen zwischen -10°C und
30°C (das Parken an einem Ort mit extremen
Temperaturen kann die Antriebsbatterie
beschädigen).
Trennen Sie das Kabel vom Pluspol (+) der
Zubehörbatterie im Motorraum.
Schließen Sie ungefähr alle 3 Monate ein
12

V-Batterieladegerät an den Pluspol (+)
und Minuspol (-) der Zubehörbatterie an, um
die Zubehörbatterie aufzuladen und eine
Betriebsspannung aufrecht zu erhalten.
Vorsichtsmaßnahmen
Elektrofahrzeuge wurden in Übereinstimmung mit
den von der International Commission on Non-
Ionizing Radiation Protection
(ICNIRP - Richtlinien
von 1998) herausgegebenen Richtlinien für
maximal zulässige elektromagnetische Felder
entwickelt.
Träger von Herzschrittmachern oder
ähnlichen Geräten
Die Elektrofahrzeuge wurden in
Übereinstimmung mit den von der
International Commission on Non-Ionizing
Radiation Protection (ICNIRP - Richtlinien von
1998) herausgegebenen Richtlinien für maximal
zulässige elektromagnetische Felder entwickelt.
Im Zweifelsfall
Aufladen am Hausanschluss oder
Schnellladung: Halten Sie sich nicht im
Fahrzeug, in der Nähe des Fahrzeuges, des
Ladekabels oder der Ladestation auf - auch
nicht für kurze Zeit.
Ultraschnellladung: Verwenden Sie das
System nicht selbst. Außerdem sollten Sie
sich von einer öffentlichen Schnellladestation
fernhalten. Verlassen Sie den Bereich und
bitten Sie Dritte, das Fahrzeug aufzuladen.
Zum Aufladen am Hausanschluss oder
Schnellladung
Vor dem Aufladen
Je nach Kontext:
►

Lassen Sie von einer Fachkraft überprüfen,
dass das verwendete Bordnetz den geltenden
Standards entspricht und mit dem Fahrzeug
kompatibel ist.
►


Lassen Sie den zugehörigen Hausanschluss
oder die mit dem Fahrzeug kompatible
Schnellladestation (W

allbox) von einer
Elektrofachkraft installieren.
Verwenden Sie vorzugsweise das als
Zubehör
erhältliche Ladekabel.

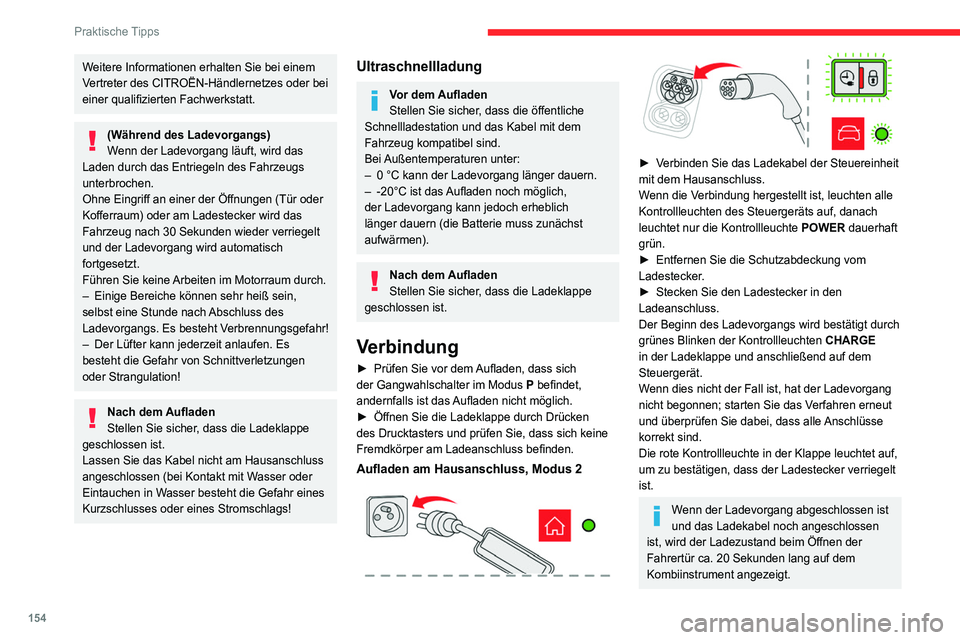

154
Praktische Tipps
Weitere Informationen erhalten Sie bei einem
Vertreter des CITROËN-Händlernetzes oder bei
einer qualifizierten Fachwerkstatt.
(Während des Ladevorgangs)
Wenn der Ladevorgang läuft, wird das
Laden durch das Entriegeln des Fahrzeugs
unterbrochen.
Ohne Eingriff an einer der Öffnungen (Tür oder
Kofferraum) oder am Ladestecker wird das
Fahrzeug nach 30 Sekunden wieder verriegelt
und der Ladevorgang wird automatisch
fortgesetzt.
Führen Sie keine Arbeiten im Motorraum durch.
–

Einige Bereiche können sehr heiß sein,
selbst eine Stunde nach

Abschluss des
Ladevorgangs. Es besteht Verbrennungsgefahr!
–

Der Lüfter kann jederzeit anlaufen. Es
besteht die Gefahr von Schnittverletzungen
oder Strangulation!
Nach dem Aufladen
Stellen Sie sicher, dass die Ladeklappe
geschlossen ist.
Lassen Sie das Kabel nicht am Hausanschluss
angeschlossen (bei Kontakt mit Wasser oder
Eintauchen in Wasser besteht die Gefahr eines
Kurzschlusses oder eines Stromschlags!
Ultraschnellladung
Vor dem Aufladen
Stellen Sie sicher, dass die öffentliche
Schnellladestation und das Kabel mit dem
Fahrzeug kompatibel sind.
Bei Außentemperaturen unter:
–

0 °C kann der Ladevorgang länger dauern.
–


-20°C ist das
Aufladen noch möglich,
der Ladevorgang kann jedoch erheblich
länger dauern (die Batterie muss zunächst
aufwärmen).
Nach dem Aufladen
Stellen Sie sicher, dass die Ladeklappe
geschlossen ist.
Verbindung
► Prüfen Sie vor dem Aufladen, dass sich
der Gangwahlschalter im Modus P befindet,
andernfalls ist das Aufladen nicht möglich.
►

Öffnen Sie die Ladeklappe durch Drücken
des Drucktasters und prüfen Sie, dass sich keine
Fremdkörper am Ladeanschluss befinden.
Aufladen am Hausanschluss, Modus 2



► Verbinden Sie das Ladekabel der Steuereinheit
mit dem Hausanschluss.
Wenn die Verbindung hergestellt ist, leuchten alle
Kontrollleuchten des Steuergeräts auf, danach
leuchtet nur die Kontrollleuchte POWER dauerhaft
grün.
►
Entfernen Sie die Schutzabdeckung vom
Ladestecker

.
►

Stecken Sie den Ladestecker in den
Ladeanschluss.
Der Beginn des Ladevorgangs wird bestätigt durch
grünes Blinken der Kontrollleuchten

CHARGE
in der Ladeklappe und anschließend auf dem
Steuergerät.
Wenn dies nicht der Fall ist, hat der Ladevorgang
nicht begonnen; starten Sie das Verfahren erneut
und überprüfen Sie dabei, dass alle Anschlüsse
korrekt sind.
Die rote Kontrollleuchte in der Klappe leuchtet auf,
um zu bestätigen, dass der Ladestecker verriegelt
ist.
Wenn der Ladevorgang abgeschlossen ist
und das Ladekabel noch angeschlossen
ist, wird der Ladezustand beim Öffnen der
Fahrertür ca. 20
Sekunden lang auf dem
Kombiinstrument angezeigt.

155
Praktische Tipps
7Schnellladung, Modus 3

► Befolgen Sie die Bedienungsanweisungen der
Schnellladestation (W allbox).
►

Entfernen Sie die Schutzabdeckung vom
Ladestecker

.
►

Stecken Sie den Ladestecker in den
Ladeanschluss.
Der Beginn des Ladevorgangs wird durch das
Blinken der grünen Ladekontrollleuchte in der
Ladeklappe bestätigt.
W

enn dies nicht der Fall ist, hat der Ladevorgang
nicht begonnen; starten Sie das Verfahren erneut
und überprüfen Sie dabei, dass der Anschluss
korrekt ist.
Die rote Kontrollleuchte in der Ladeklappe leuchtet
auf, um zu bestätigen, dass der Ladestecker
verriegelt ist.
Ultraschnellladung, Modus 4

► Je nach Ausführung, entfernen Sie die
Schutzabdeckung vom unteren Teil des
Anschlusses.
►

Schließen Sie das Ladekabel gemäß den
Bedienungsanweisungen für die öffentliche
Schnellladestation an den

Anschluss des
Fahrzeugs an.
Der Start des Ladevorgangs wird durch das
Blinken der grünen Ladekontrollleuchte der
Ladeklappe bestätigt.
Wenn dies nicht der Fall ist, hat der Ladevorgang
nicht begonnen; starten Sie das Verfahren erneut
und überprüfen Sie dabei, dass der Anschluss
korrekt ist.
Die rote Kontrollleuchte in der Klappe leuchtet auf,
um zu bestätigen, dass der Ladestecker verriegelt
ist.
Verzögertes Laden
Einstellungen
► Wählen Sie im Menü Energy auf dem
Touchscreen die Seite Ladung aus.
►

Stellen Sie die Startzeit des Ladevorgangs ein.
►


Drücken Sie auf
OK.
Die Programmierung wird im System gespeichert.
Die Funktion Verzögertes Laden kann auch
jederzeit mithilfe eines Smartphones über
die App MyCitroën programmiert werden.
Weitere Informationen zum Thema Fernbediente
Funktionen finden Sie im entsprechenden
Abschnitt.
Aktivierung
Verzögertes Laden ist nur mit Modus 2 und
3 möglich.
►

Schließen Sie das Fahrzeug an das
gewünschte Ladesystem an, nachdem Sie die
Funktion V

erzögertes Laden programmiert haben.


► Drücken Sie diese Taste in der Ladeklappe
innerhalb von einer Minute, um das System
zu aktivieren (bestätigt durch Aufleuchten der
Ladekontrollleuchte in Blau).
Trennung

Vor dem Trennen des Ladesteckers vom
Ladeanschluss:
►

W
enn das Fahrzeug entriegelt ist, verriegeln
und entriegeln Sie es.
►

W
enn das Fahrzeug verriegelt ist, entriegeln
Sie es.

156
Praktische Tipps

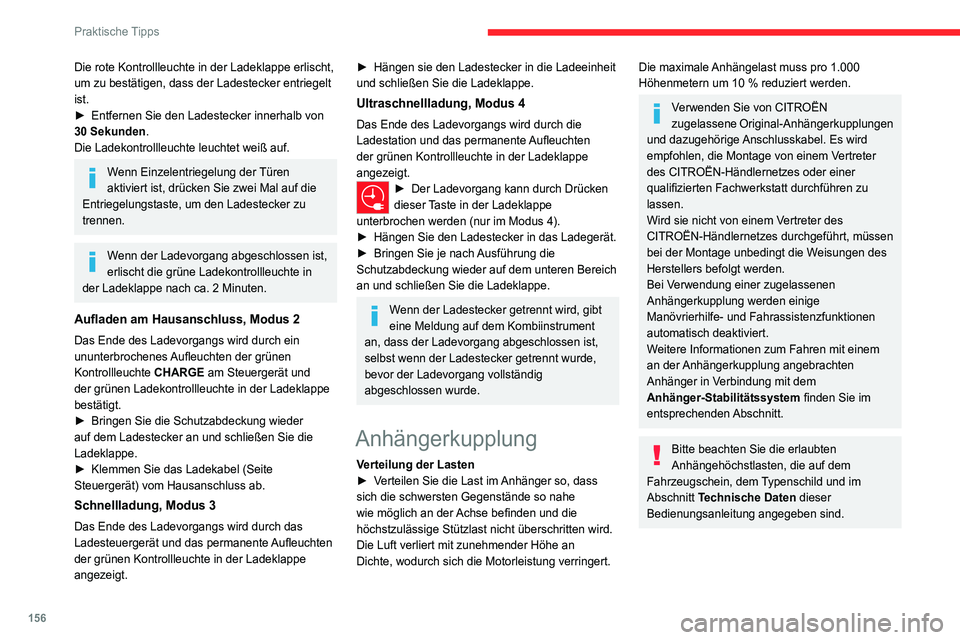

Die rote Kontrollleuchte in der Ladeklappe erlischt,
um zu bestätigen, dass der Ladestecker entriegelt
ist.
►
Entfernen Sie den Ladestecker innerhalb von
30 Sekunden

.
Die Ladekontrollleuchte leuchtet weiß auf.
Wenn Einzelentriegelung der Türen
aktiviert ist, drücken Sie zwei Mal auf die
Entriegelungstaste, um den Ladestecker zu
trennen.
Wenn der Ladevorgang abgeschlossen ist,
erlischt die grüne Ladekontrollleuchte in
der Ladeklappe nach ca. 2
Minuten.
Aufladen am Hausanschluss, Modus 2
Das Ende des Ladevorgangs wird durch ein
ununterbrochenes Aufleuchten der grünen
Kontrollleuchte CHARGE am Steuergerät und
der grünen Ladekontrollleuchte in der Ladeklappe
bestätigt.
►

Bringen Sie die Schutzabdeckung wieder
auf dem Ladestecker an und schließen Sie die
Ladeklappe.
►


Klemmen Sie das Ladekabel (Seite
Steuergerät) vom Hausanschluss ab.
Schnellladung, Modus 3
Das Ende des Ladevorgangs wird durch das
Ladesteuergerät und das permanente Aufleuchten
der grünen Kontrollleuchte in der Ladeklappe
angezeigt.
► Hängen sie den Ladestecker in die Ladeeinheit
und schließen Sie die Ladeklappe.
Ultraschnellladung, Modus 4
Das Ende des Ladevorgangs wird durch die
Ladestation und das permanente Aufleuchten
der grünen Kontrollleuchte in der Ladeklappe
angezeigt.
► Der Ladevorgang kann durch Drücken
dieser Taste in der Ladeklappe
unterbrochen werden (nur im Modus 4).
►

Hängen Sie den Ladestecker in das Ladegerät.
►


Bringen Sie je nach
Ausführung die
Schutzabdeckung wieder auf dem unteren Bereich
an und schließen Sie die Ladeklappe.
Wenn der Ladestecker getrennt wird, gibt
eine Meldung auf dem Kombiinstrument
an, dass der Ladevorgang abgeschlossen ist,
selbst wenn der Ladestecker getrennt wurde,
bevor der Ladevorgang vollständig
abgeschlossen wurde.
Anhängerkupplung
Verteilung der Lasten
► V erteilen Sie die Last im Anhänger so, dass
sich die schwersten Gegenstände so nahe
wie möglich an der Achse befinden und die
höchstzulässige Stützlast nicht überschritten wird.
Die Luft verliert mit zunehmender Höhe an
Dichte, wodurch sich die Motorleistung verringert.
Die maximale Anhängelast muss pro 1.000
Höhenmetern um 10 % reduziert werden.
Verwenden Sie von CITROËN
zugelassene Original-Anhängerkupplungen
und dazugehörige Anschlusskabel. Es wird
empfohlen, die Montage von einem Vertreter
des CITROËN-Händlernetzes oder einer
qualifizierten Fachwerkstatt durchführen zu
lassen.
Wird sie nicht von einem Vertreter des
CITROËN-Händlernetzes durchgeführt, müssen
bei der Montage unbedingt die Weisungen des
Herstellers befolgt werden.
Bei Verwendung einer zugelassenen
Anhängerkupplung werden einige
Manövrierhilfe- und Fahrassistenzfunktionen
automatisch deaktiviert.
Weitere Informationen zum Fahren mit einem
an der Anhängerkupplung angebrachten
Anhänger in Verbindung mit dem
Anhänger-Stabilitätssystem finden Sie im
entsprechenden Abschnitt.
Bitte beachten Sie die erlaubten
Anhängehöchstlasten, die auf dem
Fahrzeugschein, dem Typenschild und im
Abschnitt Technische Daten dieser
Bedienungsanleitung angegeben sind.
Bei der Verwendung von Zubehör
(beispielsweise Fahrradträger, TowBox
usw.):
– Beachten Sie die Einhaltung der maximal
zulässigen Stützlast.
– Transportieren Sie nicht mehr als 3
Fahrräder.
Stellen Sie beim Laden von Fahrrädern auf
einen Fahrradträger am Kugelkopf sicher, dass
die schwersten Fahrräder so nah wie möglich
am Fahrzeug platziert werden.
Bitte beachten Sie die geltende
Gesetzgebung des Landes, in dem Sie
fahren.
Elektromotor
Ein Elektrofahrzeug darf unter keinen
Umständen mit einer Anhängerkupplung
ausgestattet werden.
Das Ziehen eines Anhängers oder
Wohnwagens ist daher nicht möglich.
Anhängerkupplung mit werkzeuglos
abnehmbarem Kugelkopf
Übersicht
Für den Ein- und Ausbau dieser Original-
Anhängerkupplung ist kein Werkzeug erforderlich.

157
Praktische Tipps

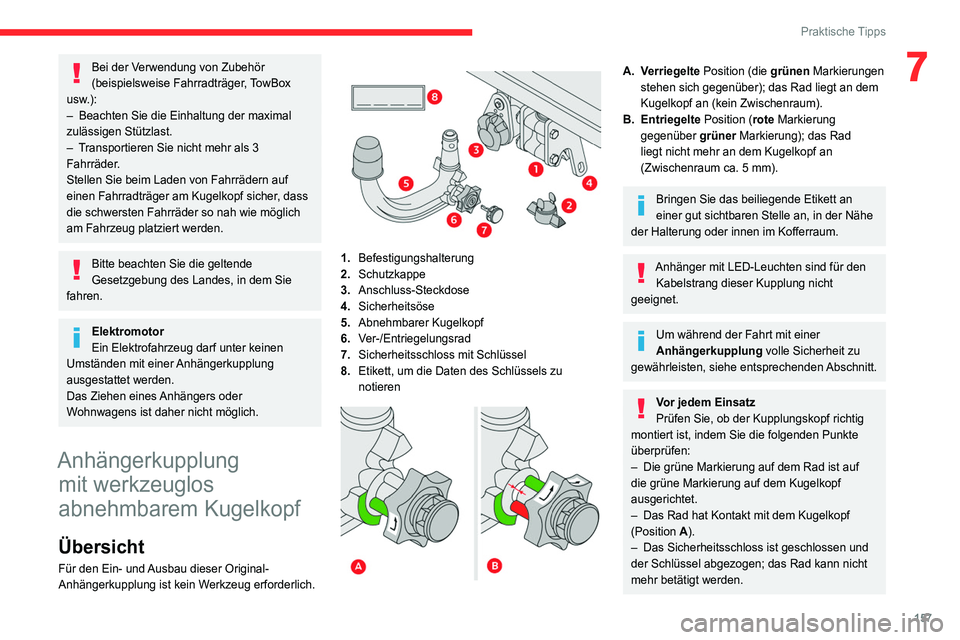

7Bei der Verwendung von Zubehör
(beispielsweise Fahrradträger, TowBox
usw.):
–

Beachten Sie die Einhaltung der maximal
zulässigen Stützlast.
–


T

ransportieren Sie nicht mehr als 3
Fahrräder.
Stellen Sie beim Laden von Fahrrädern auf
einen Fahrradträger am Kugelkopf sicher, dass
die schwersten Fahrräder so nah wie möglich
am Fahrzeug platziert werden.
Bitte beachten Sie die geltende
Gesetzgebung des Landes, in dem Sie
fahren.
Elektromotor
Ein Elektrofahrzeug darf unter keinen
Umständen mit einer Anhängerkupplung
ausgestattet werden.
Das Ziehen eines Anhängers oder
Wohnwagens ist daher nicht möglich.
Anhängerkupplung mit werkzeuglos
abnehmbarem Kugelkopf
Übersicht
Für den Ein- und Ausbau dieser Original-
Anhängerkupplung ist kein Werkzeug erforderlich.


1. Befestigungshalterung
2. Schutzkappe
3. Anschluss-Steckdose
4. Sicherheitsöse
5. Abnehmbarer Kugelkopf
6. Ver-/Entriegelungsrad
7. Sicherheitsschloss mit Schlüssel
8. Etikett, um die Daten des Schlüssels zu
notieren


A. Verriegelte Position (die grünen Markierungen
stehen sich gegenüber); das Rad liegt an dem
Kugelkopf an (kein Zwischenraum).
B. Entriegelte Position (rote Markierung gegenüber grüner Markierung); das Rad
liegt nicht mehr an dem Kugelkopf an
(Zwischenraum ca. 5
mm).
Bringen Sie das beiliegende Etikett an
einer gut sichtbaren Stelle an, in der Nähe
der Halterung oder innen im Kofferraum.
Anhänger mit LED-Leuchten sind für den Kabelstrang dieser Kupplung nicht
geeignet.
Um während der Fahrt mit einer
Anhängerkupplung volle Sicherheit zu
gewährleisten, siehe entsprechenden Abschnitt.
Vor jedem Einsatz
Prüfen Sie, ob der Kupplungskopf richtig
montiert ist, indem Sie die folgenden Punkte
überprüfen:
–

Die grüne Markierung auf dem Rad ist auf
die grüne Markierung auf dem Kugelkopf
ausgerichtet.
–


Das Rad hat Kontakt mit dem Kugelkopf
(Position

A).
–

Das Sicherheitsschloss ist geschlossen und
der Schlüssel abgezogen; das Rad kann nicht
mehr betätigt werden.

158
Praktische Tipps

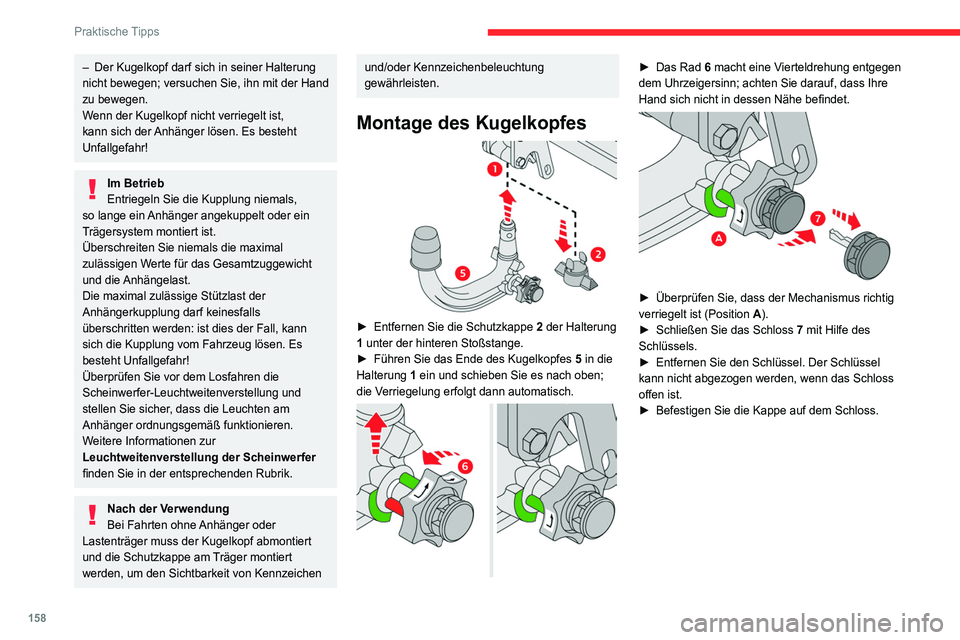

– Der Kugelkopf darf sich in seiner Halterung
nicht bewegen; versuchen Sie, ihn mit der Hand
zu bewegen.
W
enn der Kugelkopf nicht verriegelt ist,
kann sich der Anhänger lösen. Es besteht
Unfallgefahr!
Im Betrieb
Entriegeln Sie die Kupplung niemals,
so lange ein Anhänger angekuppelt oder ein
Trägersystem montiert ist.
Überschreiten Sie niemals die maximal
zulässigen Werte für das Gesamtzuggewicht
und die Anhängelast.
Die maximal zulässige Stützlast der
Anhängerkupplung darf keinesfalls
überschritten werden: ist dies der Fall, kann
sich die Kupplung vom Fahrzeug lösen. Es
besteht Unfallgefahr!
Überprüfen Sie vor dem Losfahren die
Scheinwerfer-Leuchtweitenverstellung und
stellen Sie sicher, dass die Leuchten am
Anhänger ordnungsgemäß funktionieren.
Weitere Informationen zur
Leuchtweitenverstellung der Scheinwerfer
finden Sie in der entsprechenden Rubrik.
Nach der Verwendung
Bei Fahrten ohne Anhänger oder
Lastenträger muss der Kugelkopf abmontiert
und die Schutzkappe am Träger montiert
werden, um den Sichtbarkeit von Kennzeichen
und/oder Kennzeichenbeleuchtung
gewährleisten.
Montage des Kugelkopfes

► Entfernen Sie die Schutzkappe 2 der Halterung
1 unter der hinteren Stoßstange.
►

Führen Sie das Ende des Kugelkopfes
5 in die
Halterung 1 ein und schieben Sie es nach oben;
die Verriegelung erfolgt dann automatisch.


► Das Rad 6 macht eine Vierteldrehung entgegen
dem Uhrzeigersinn; achten Sie darauf, dass Ihre
Hand sich nicht in dessen Nähe befindet.


► Überprüfen Sie, dass der Mechanismus richtig
verriegelt ist (Position A).
►

Schließen Sie das Schloss
7 mit Hilfe des
Schlüssels.
►

Entfernen Sie den Schlüssel. Der Schlüssel
kann nicht abgezogen werden, wenn das Schloss
offen ist.
►


Befestigen Sie die Kappe auf dem Schloss.

► Entfernen Sie die Schutzabdeckung des
Kugelkopfes.
► Befestigen Sie den Anhänger auf dem
Kugelkopf.
► Befestigen Sie das Kabel des Anhängers an
der Sicherheitsöse 4 der Halterung.
► Drücken Sie die Anschluss-Steckdose 3 zum
Arretieren nach unten.
► Führen Sie den Stecker des Anhängerkabels
ein und drehen Sie ihn um eine Viertelumdrehung,
um ihn an die Anschluss-Steckdose 3 der
Halterung anzuschließen.
Demontage der
Anhängerkupplung
► Greifen Sie den Stecker des Anhängerkabels,
drehen Sie ihn um eine Viertelumdrehung und
ziehen Sie ihn aus der Anschluss-Steckdose 3 der
Halterung ab.
► Ziehen Sie die Anschluss-Steckdose 3 zum
Verstauen nach links.
