169
Praktische Tipps

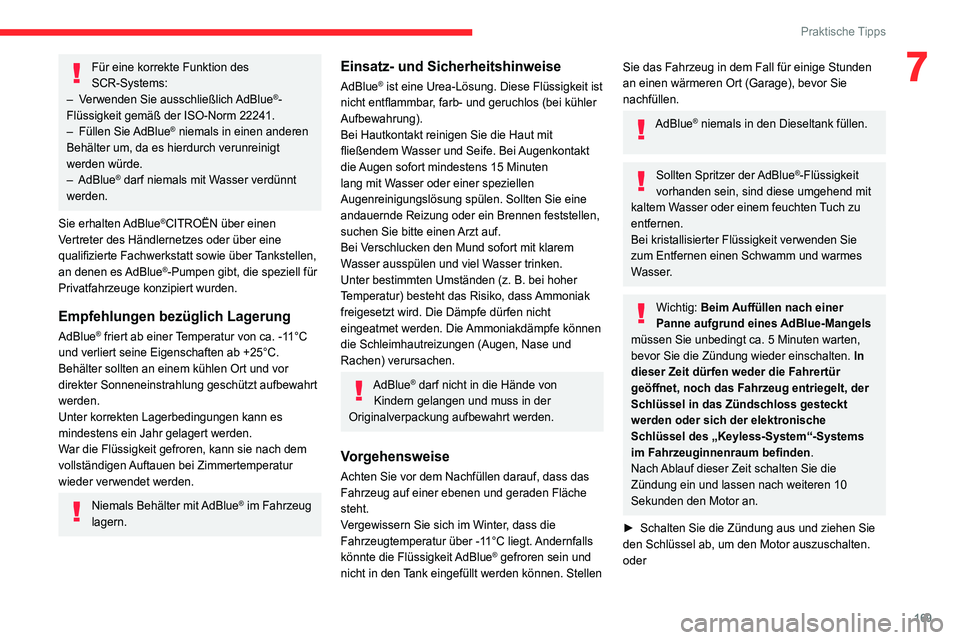

7Für eine korrekte Funktion des
SCR-Systems:
–

V

erwenden Sie ausschließlich AdBlue
®-
Flüssigkeit gemäß der ISO-Norm 22241.
–

Füllen

Sie AdBlue
® niemals in einen anderen
Behälter um, da es hierdurch verunreinigt
werden würde.
–

AdBlue
® darf niemals mit Wasser verdünnt
werden.
Sie erhalten AdBlue
®CITROËN über einen
Vertreter des Händlernetzes oder über eine
qualifizierte Fachwerkstatt sowie über Tankstellen,
an denen es AdBlue
®-Pumpen gibt, die speziell für
Privatfahrzeuge konzipiert wurden.
Empfehlungen bezüglich Lagerung
AdBlue® friert ab einer Temperatur von ca. -11°C
und verliert seine Eigenschaften ab +25°C.
Behälter sollten an einem kühlen Ort und vor
direkter Sonneneinstrahlung geschützt aufbewahrt
werden.
Unter korrekten Lagerbedingungen kann es
mindestens ein Jahr gelagert werden.
War die Flüssigkeit gefroren, kann sie nach dem
vollständigen Auftauen bei Zimmertemperatur
wieder verwendet werden.
Niemals Behälter mit AdBlue® im Fahrzeug
lagern.
Einsatz- und Sicherheitshinweise
AdBlue® ist eine Urea-Lösung. Diese Flüssigkeit ist
nicht entflammbar, farb- und geruchlos (bei kühler
Aufbewahrung).
Bei Hautkontakt reinigen Sie die Haut mit
fließendem Wasser und Seife. Bei Augenkontakt
die Augen sofort mindestens 15 Minuten
lang mit Wasser oder einer speziellen
Augenreinigungslösung spülen. Sollten Sie eine
andauernde Reizung oder ein Brennen feststellen,
suchen Sie bitte einen Arzt auf.
Bei Verschlucken den Mund sofort mit klarem
Wasser ausspülen und viel Wasser trinken.
Unter bestimmten Umständen (z.
B. bei hoher
Temperatur) besteht das Risiko, dass Ammoniak
freigesetzt wird. Die Dämpfe dürfen nicht
eingeatmet werden. Die Ammoniakdämpfe können
die Schleimhautreizungen (Augen, Nase und
Rachen) verursachen.
AdBlue® darf nicht in die Hände von
Kindern gelangen und muss in der
Originalverpackung aufbewahrt werden.
Vorgehensweise
Achten Sie vor dem Nachfüllen darauf, dass das
Fahrzeug auf einer ebenen und geraden Fläche
steht.
Vergewissern Sie sich im Winter, dass die
Fahrzeugtemperatur über -11°C liegt. Andernfalls
könnte die Flüssigkeit AdBlue
® gefroren sein und
nicht in den Tank eingefüllt werden können. Stellen
Sie das Fahrzeug in dem Fall für einige Stunden
an einen wärmeren Ort (Garage), bevor Sie
nachfüllen.
AdBlue® niemals in den Dieseltank füllen.
Sollten Spritzer der AdBlue®-Flüssigkeit
vorhanden sein, sind diese umgehend mit
kaltem Wasser oder einem feuchten Tuch zu
entfernen.
Bei kristallisierter Flüssigkeit verwenden Sie
zum Entfernen einen Schwamm und warmes
Wasser.
Wichtig: Beim Auffüllen nach einer
Panne aufgrund eines AdBlue-Mangels
müssen Sie unbedingt ca. 5 Minuten warten,
bevor Sie die Zündung wieder einschalten. ln
dieser Zeit dürfen weder die Fahrertür
geöffnet, noch das Fahrzeug entriegelt, der
Schlüssel in das Zündschloss gesteckt
werden oder sich der elektronische
Schlüssel des „Keyless-System“-Systems
im Fahrzeuginnenraum befinden.
Nach Ablauf dieser Zeit schalten Sie die
Zündung ein und lassen nach weiteren 10
Sekunden den Motor an.
►

Schalten Sie die Zündung aus und ziehen Sie
den Schlüssel ab, um den Motor auszuschalten.
oder

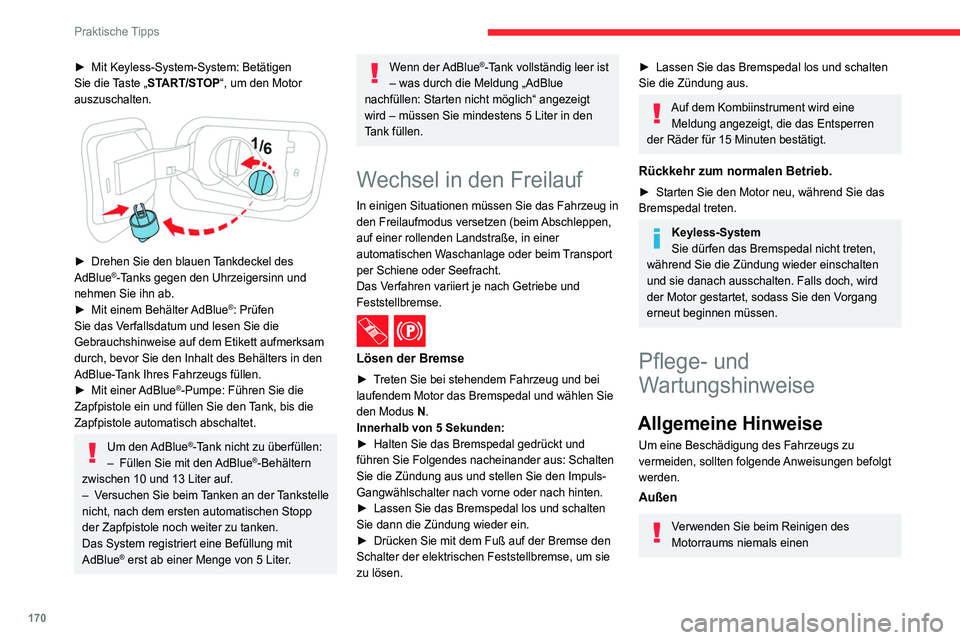

170
Praktische Tipps
► Mit Keyless-System-System: Betätigen
Sie die Taste „START/STOP“, um den Motor
auszuschalten.


► Drehen Sie den blauen Tankdeckel des
AdBlue®-Tanks gegen den Uhrzeigersinn und
nehmen Sie ihn ab.
►

Mit einem Behälter
AdBlue
®: Prüfen
Sie das Verfallsdatum und lesen Sie die
Gebrauchshinweise auf dem Etikett aufmerksam
durch, bevor Sie den Inhalt des Behälters in den
AdBlue-Tank Ihres Fahrzeugs füllen.
►

Mit einer

AdBlue
®-Pumpe: Führen Sie die
Zapfpistole ein und füllen Sie den Tank, bis die
Zapfpistole automatisch abschaltet.
Um den AdBlue®-Tank nicht zu überfüllen:
–
Füllen Sie mit den AdBlue®-Behältern
zwischen 10 und 13 Liter auf.
–

V

ersuchen Sie beim Tanken an der Tankstelle
nicht, nach dem ersten automatischen Stopp
der Zapfpistole noch weiter zu tanken.
Das System registriert eine Befüllung mit
AdBlue
® erst ab einer Menge von 5 Liter.
Wenn der AdBlue®-Tank vollständig leer ist
– was durch die Meldung „AdBlue
nachfüllen: Starten nicht möglich“ angezeigt
wird – müssen Sie mindestens 5 Liter in den
Tank füllen.
Wechsel in den Freilauf
In einigen Situationen müssen Sie das Fahrzeug in
den Freilaufmodus versetzen (beim Abschleppen,
auf einer rollenden Landstraße, in einer
automatischen Waschanlage oder beim Transport
per Schiene oder Seefracht.
Das Verfahren variiert je nach Getriebe und
Feststellbremse.
/
Lösen der Bremse
► Treten Sie bei stehendem Fahrzeug und bei
laufendem Motor das Bremspedal und wählen Sie
den Modus N.
Innerhalb von 5 Sekunden:
►

Halten Sie das Bremspedal gedrückt und
führen Sie Folgendes nacheinander aus: Schalten
Sie die Zündung aus und stellen Sie den Impuls-
Gangwählschalter nach vorne oder nach hinten.
►


Lassen Sie das Bremspedal los und schalten
Sie dann die Zündung wieder ein.
►


Drücken Sie mit dem Fuß auf der Bremse den
Schalter der elektrischen Feststellbremse, um sie
zu lösen.
► Lassen Sie das Bremspedal los und schalten
Sie die Zündung aus.
Auf dem Kombiinstrument wird eine Meldung angezeigt, die das Entsperren
der Räder für 15 Minuten bestätigt.
Rückkehr zum normalen Betrieb.
► Starten Sie den Motor neu, während Sie das
Bremspedal treten.
Keyless-System
Sie dürfen das Bremspedal nicht treten,
während Sie die Zündung wieder einschalten
und sie danach ausschalten. Falls doch, wird
der Motor gestartet, sodass Sie den Vorgang
erneut beginnen müssen.
Pflege- und
Wartungshinweise
Allgemeine Hinweise
Um eine Beschädigung des Fahrzeugs zu
vermeiden, sollten folgende Anweisungen befolgt
werden.
Außen
Verwenden Sie beim Reinigen des
Motorraums niemals einen

171
Praktische Tipps

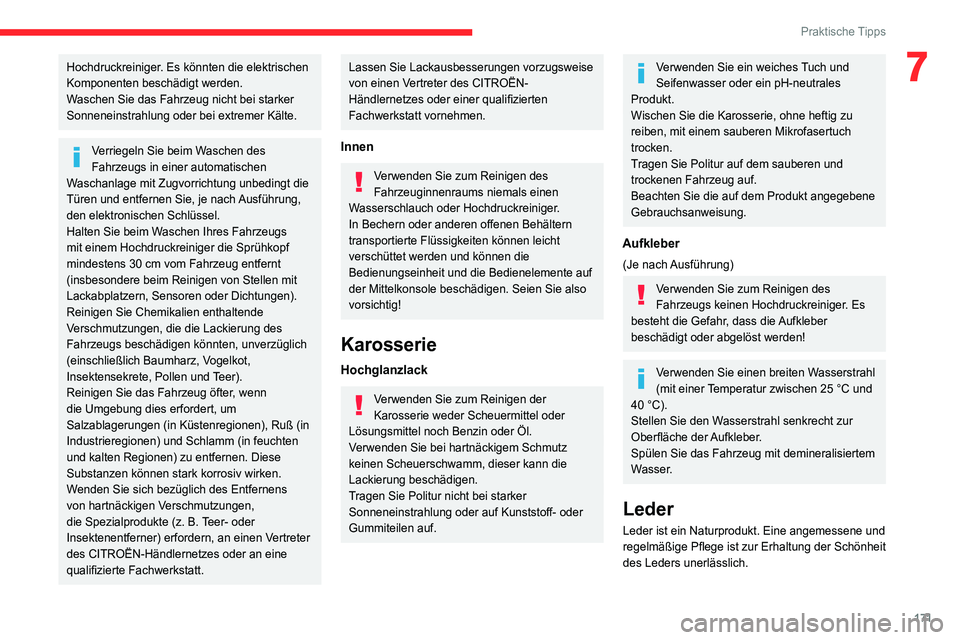

7Hochdruckreiniger. Es könnten die elektrischen
Komponenten beschädigt werden.
Waschen Sie das Fahrzeug nicht bei starker
Sonneneinstrahlung oder bei extremer Kälte.
Verriegeln Sie beim Waschen des
Fahrzeugs in einer automatischen
Waschanlage mit Zugvorrichtung unbedingt die
Türen und entfernen Sie, je nach Ausführung,
den elektronischen Schlüssel.
Halten Sie beim Waschen Ihres Fahrzeugs
mit einem Hochdruckreiniger die Sprühkopf
mindestens 30 cm vom Fahrzeug entfernt
(insbesondere beim Reinigen von Stellen mit
Lackabplatzern, Sensoren oder Dichtungen).
Reinigen Sie Chemikalien enthaltende
Verschmutzungen, die die Lackierung des
Fahrzeugs beschädigen könnten, unverzüglich
(einschließlich Baumharz, Vogelkot,
Insektensekrete, Pollen und Teer).
Reinigen Sie das Fahrzeug öfter, wenn
die Umgebung dies erfordert, um
Salzablagerungen (in Küstenregionen), Ruß (in
Industrieregionen) und Schlamm (in feuchten
und kalten Regionen) zu entfernen. Diese
Substanzen können stark korrosiv wirken.
Wenden Sie sich bezüglich des Entfernens
von hartnäckigen Verschmutzungen,
die Spezialprodukte (z. B. Teer- oder
Insektenentferner) erfordern, an einen Vertreter
des CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Lassen Sie Lackausbesserungen vorzugsweise
von einen Vertreter des CITROËN-
Händlernetzes oder einer qualifizierten
Fachwerkstatt vornehmen.
Innen
Verwenden Sie zum Reinigen des
Fahrzeuginnenraums niemals einen
Wasserschlauch oder Hochdruckreiniger.
In Bechern oder anderen offenen Behältern
transportierte Flüssigkeiten können leicht
verschüttet werden und können die
Bedienungseinheit und die Bedienelemente auf
der Mittelkonsole beschädigen. Seien Sie also
vorsichtig!
Karosserie
Hochglanzlack
Verwenden Sie zum Reinigen der
Karosserie weder Scheuermittel oder
Lösungsmittel noch Benzin oder Öl.
Verwenden Sie bei hartnäckigem Schmutz
keinen Scheuerschwamm, dieser kann die
Lackierung beschädigen.
Tragen Sie Politur nicht bei starker
Sonneneinstrahlung oder auf Kunststoff- oder
Gummiteilen auf.
Verwenden Sie ein weiches Tuch und
Seifenwasser oder ein pH-neutrales
Produkt.
Wischen Sie die Karosserie, ohne heftig zu
reiben, mit einem sauberen Mikrofasertuch
trocken.
Tragen Sie Politur auf dem sauberen und
trockenen Fahrzeug auf.
Beachten Sie die auf dem Produkt angegebene
Gebrauchsanweisung.
Aufkleber
(Je nach Ausführung)
Verwenden Sie zum Reinigen des
Fahrzeugs keinen Hochdruckreiniger. Es
besteht die Gefahr, dass die Aufkleber
beschädigt oder abgelöst werden!
Verwenden Sie einen breiten Wasserstrahl
(mit einer Temperatur zwischen 25 °C und
40

°C).
Stellen Sie den Wasserstrahl senkrecht zur
Oberfläche der Aufkleber.
Spülen Sie das Fahrzeug mit demineralisiertem
Wasser.
Leder
Leder ist ein Naturprodukt. Eine angemessene und
regelmäßige Pflege ist zur Erhaltung der Schönheit
des Leders unerlässlich.

172
Praktische Tipps
Das Leder muss mit einem speziellen
Lederpflegeprodukt geschützt und gepflegt
werden, um es geschmeidig zu halten und sein
ursprüngliches Aussehen zu bewahren.
Verwenden Sie zum Reinigen des Leders
keine ungeeigneten Reinigungsmittel wie
Lösungsmittel, Benzin oder reinen Alkohol.
Achten Sie beim Reinigen von zum Teil aus
Leder bestehenden Elementen darauf, dass die
anderen Materialien nicht durch das spezielle
Lederpflegeprodukt beschädigt werden.
Beseitigen Sie vor dem Entfernen von
Fettflecken oder Flüssigkeiten die Reste.
Entfernen Sie vor dem Reinigen sämtliche
Rückstände, die das Leder abnutzen könnten.
Verwenden Sie dazu ein mit demineralisiertem
Wasser angefeuchtetes und gründlich
ausgewrungenes Tuch.
Verwenden Sie zum Reinigen des Leders
ein weiches, mit Seifenwasser oder einem
pH-neutralen Produkt angefeuchtetes Tuch.
Trocknen Sie das Leder mit einem weichen,
trockenen Tuch.

173
Bei einer Panne

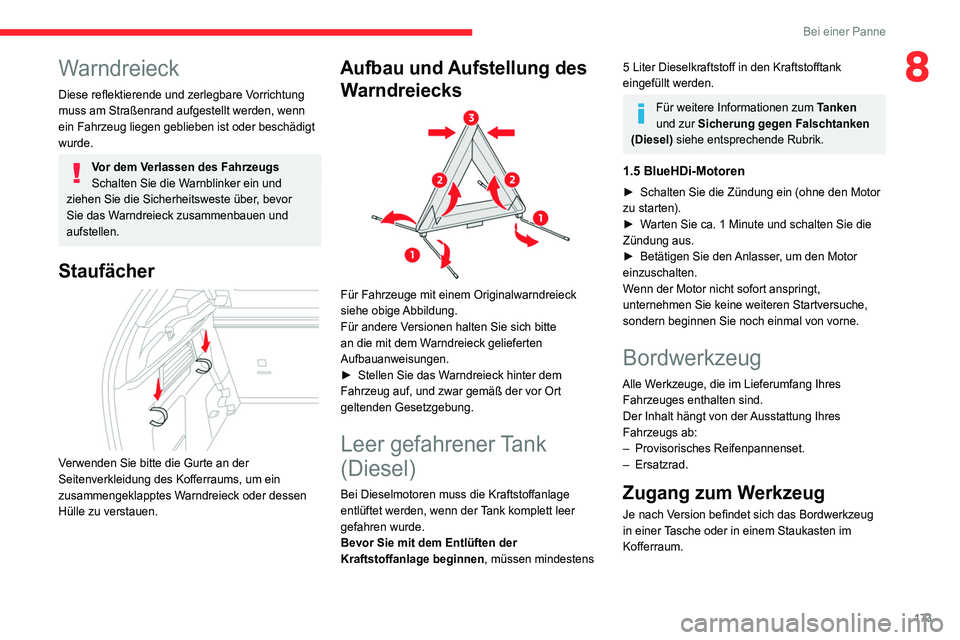

8Warndreieck
Diese reflektierende und zerlegbare Vorrichtung
muss am Straßenrand aufgestellt werden, wenn
ein Fahrzeug liegen geblieben ist oder beschädigt
wurde.
Vor dem Verlassen des Fahrzeugs
Schalten Sie die Warnblinker ein und
ziehen Sie die Sicherheitsweste über, bevor
Sie das Warndreieck zusammenbauen und
aufstellen.
Staufächer

Verwenden Sie bitte die Gurte an der
Seitenverkleidung des Kofferraums, um ein
zusammengeklapptes Warndreieck oder dessen
Hülle zu verstauen.
Aufbau und Aufstellung des Warndreiecks


Für Fahrzeuge mit einem Originalwarndreieck
siehe obige Abbildung.
Für andere Versionen halten Sie sich bitte
an die mit dem Warndreieck gelieferten
Aufbauanweisungen.
►

Stellen Sie das W
arndreieck hinter dem
Fahrzeug auf, und zwar gemäß der vor Ort
geltenden Gesetzgebung.
Leer gefahrener Tank
(Diesel)
Bei Dieselmotoren muss die Kraftstoffanlage
entlüftet werden, wenn der Tank komplett leer
gefahren wurde.
Bevor Sie mit dem Entlüften der
Kraftstoffanlage beginnen, müssen mindestens
5 Liter Dieselkraftstoff in den Kraftstofftank
eingefüllt werden.
Für weitere Informationen zum Tanken
und zur Sicherung gegen Falschtanken
(Diesel) siehe entsprechende Rubrik.
1.5 BlueHDi-Motoren
► Schalten Sie die Zündung ein (ohne den Motor
zu starten).
►

W
arten Sie ca. 1 Minute und schalten Sie die
Zündung aus.
►

Betätigen Sie den
Anlasser, um den Motor
einzuschalten.
Wenn der Motor nicht sofort anspringt,
unternehmen Sie keine weiteren Startversuche,
sondern beginnen Sie noch einmal von vorne.
Bordwerkzeug
Alle Werkzeuge, die im Lieferumfang Ihres Fahrzeuges enthalten sind.
Der Inhalt hängt von der Ausstattung Ihres
Fahrzeugs ab:
–

Provisorisches Reifenpannenset.
–

Ersatzrad.
Zugang zum Werkzeug
Je nach Version befindet sich das Bordwerkzeug
in einer Tasche oder in einem Staukasten im
Kofferraum.

174
Bei einer Panne
Reparatur eines Reifens verwendet werden, um
zur nächstgelegenen Fachwerkstatt zu fahren.
Es wurde entwickelt, um die meisten Reifenpannen
zu reparieren.
Der Stromkreis des Fahrzeugs ermöglicht
den Anschluss des Kompressors an die
12-V-Stromversorgung für die notwendige
Dauer der Reparatur nach einer Reifenpanne.
Für weitere Informationen zum
Werkzeugsatz siehe entsprechende
Rubrik.
Die Reifendruckwerte sind auf diesem
Aufkleber angegeben.
Zusätzliche Informationen zum Thema
Kenndaten und insbesondere zu diesem
Aufkleber finden Sie im entsprechenden
Abschnitt.
Wird der Druck eines Reifens bzw.
mehrerer Reifen geändert, muss das
Reifendrucküberwachungssystem neu
initialisiert werden.
Weitere Informationen zur
Reifendrucküberwachungfinden Sie in der
entsprechenden Rubrik.
Dieses Werkzeug ist für den Gebrauch am
Fahrzeug bestimmt und kann je nach
Ausstattung variieren.
Verwenden Sie es nicht für andere Zwecke.
Der Wagenheber darf nur bei einer
Reifenpanne zum Radwechsel verwendet
werden.
Verwenden Sie keinen anderen als den mit dem
Fahrzeug gelieferten Wagenheber.
Wenn das Fahrzeug nicht mit dem
Originalwagenheber ausgestattet ist, wenden
Sie sich an einen Vertreter des CITROËN-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt, um sich den vom Hersteller
vorgesehenen Wagenheber zu besorgen.
Der Wagenheber entspricht der europäischen
Maschinenrichtlinie 2006/42/EG.
Der Wagenheber bedarf keiner Wartung.

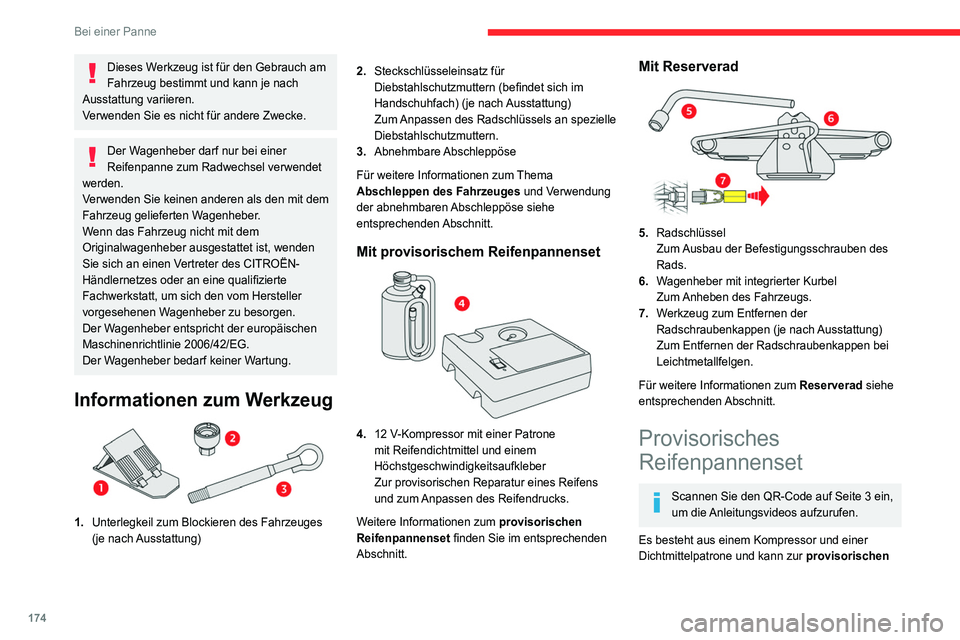

Informationen zum Werkzeug

1. Unterlegkeil zum Blockieren des Fahrzeuges
(je nach Ausstattung) 2.
Steckschlüsseleinsatz für
Diebstahlschutzmuttern (befindet sich im
Handschuhfach) (je nach Ausstattung)
Zum Anpassen des Radschlüssels an spezielle
Diebstahlschutzmuttern.
3. Abnehmbare Abschleppöse
Für weitere Informationen zum Thema
Abschleppen des Fahrzeuges und Verwendung
der abnehmbaren Abschleppöse siehe
entsprechenden Abschnitt.
Mit provisorischem Reifenpannenset

4. 12 V-Kompressor mit einer Patrone
mit Reifendichtmittel und einem
Höchstgeschwindigkeitsaufkleber
Zur provisorischen Reparatur eines Reifens
und zum Anpassen des Reifendrucks.
Weitere Informationen zum provisorischen
Reifenpannenset finden Sie im entsprechenden
Abschnitt.
Mit Reserverad

5. Radschlüssel
Zum Ausbau der Befestigungsschrauben des
Rads.
6. Wagenheber mit integrierter Kurbel
Zum Anheben des Fahrzeugs.
7. Werkzeug zum Entfernen der
Radschraubenkappen (je nach Ausstattung)
Zum Entfernen der Radschraubenkappen bei
Leichtmetallfelgen.
Für weitere Informationen zum Reserverad siehe
entsprechenden Abschnitt.
Provisorisches
Reifenpannenset
Scannen Sie den QR-Code auf Seite 3 ein,
um die Anleitungsvideos aufzurufen.
Es besteht aus einem Kompressor und einer
Dichtmittelpatrone und kann zur provisorischen

175
Bei einer Panne
8Reparatur eines Reifens verwendet werden, um
zur nächstgelegenen Fachwerkstatt zu fahren.
Es wurde entwickelt, um die meisten Reifenpannen
zu reparieren.
Der Stromkreis des Fahrzeugs ermöglicht
den Anschluss des Kompressors an die
12-V-Stromversorgung für die notwendige
Dauer der Reparatur nach einer Reifenpanne.
Für weitere Informationen zum
Werkzeugsatz siehe entsprechende
Rubrik.
Die Reifendruckwerte sind auf diesem
Aufkleber angegeben.
Zusätzliche Informationen zum Thema
Kenndaten und insbesondere zu diesem
Aufkleber finden Sie im entsprechenden
Abschnitt.
Wird der Druck eines Reifens bzw.
mehrerer Reifen geändert, muss das
Reifendrucküberwachungssystem neu
initialisiert werden.
Weitere Informationen zur
Reifendrucküberwachungfinden Sie in der
entsprechenden Rubrik.

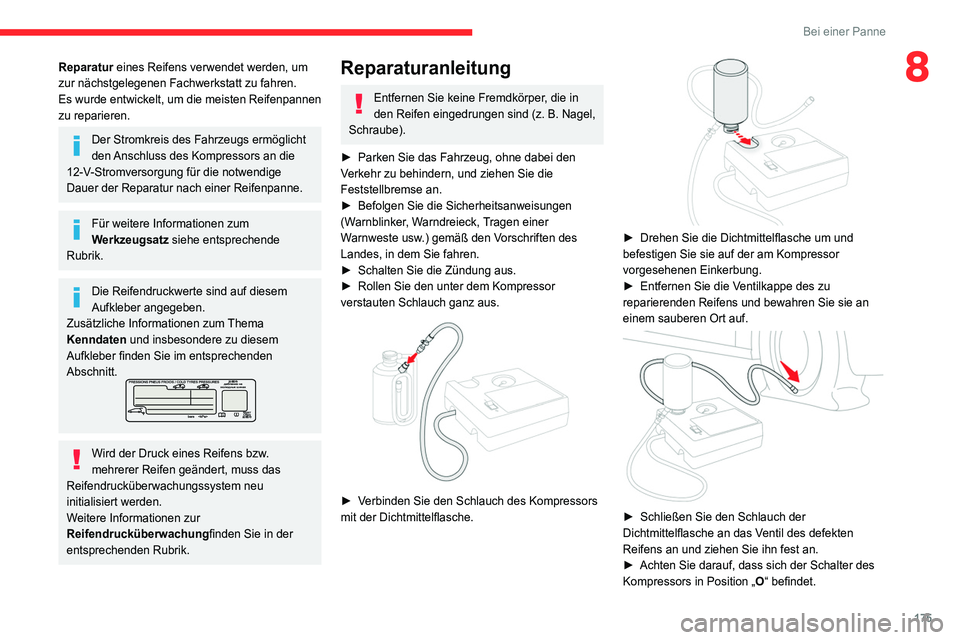

Reparaturanleitung
Entfernen Sie keine Fremdkörper, die in
den Reifen eingedrungen sind (z. B. Nagel,
Schraube).
►

Parken Sie das Fahrzeug, ohne dabei den
V

erkehr zu behindern, und ziehen Sie die
Feststellbremse an.
►

Befolgen Sie die Sicherheitsanweisungen
(W

arnblinker, Warndreieck, Tragen einer
Warnweste usw.) gemäß den Vorschriften des
Landes, in dem Sie fahren.
►

Schalten Sie die Zündung aus.
►


Rollen Sie den unter dem Kompressor
verstauten Schlauch ganz aus.


► Verbinden Sie den Schlauch des Kompressors
mit der Dichtmittelflasche.


► Drehen Sie die Dichtmittelflasche um und
befestigen Sie sie auf der am Kompressor
vorgesehenen Einkerbung.
►

Entfernen Sie die V
entilkappe des zu
reparierenden Reifens und bewahren Sie sie an
einem sauberen Ort auf.


► Schließen Sie den Schlauch der
Dichtmittelflasche an das V entil des defekten
Reifens an und ziehen Sie ihn fest an.
►

Achten Sie darauf, dass sich der Schalter des
Kompressors in Position „

O“ befindet.

176
Bei einer Panne

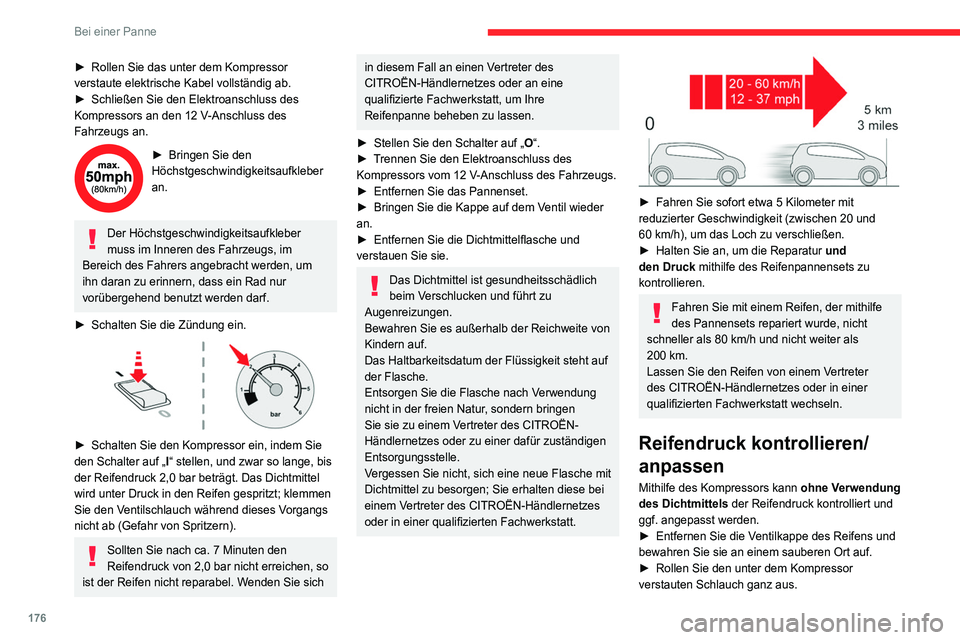

► Rollen Sie das unter dem Kompressor
verstaute elektrische Kabel vollständig ab.
►

Schließen Sie den Elektroanschluss des
Kompressors an den 12

V-Anschluss des
Fahrzeugs an.
► Bringen Sie den
Höchstgeschwindigkeitsaufkleber
an.
Der Höchstgeschwindigkeitsaufkleber
muss im Inneren des Fahrzeugs, im
Bereich des Fahrers angebracht werden, um
ihn daran zu erinnern, dass ein Rad nur
vorübergehend benutzt werden darf.
►

Schalten Sie die Zündung ein.

► Schalten Sie den Kompressor ein, indem Sie
den Schalter auf „ I“ stellen, und zwar so lange, bis
der Reifendruck 2,0 bar beträgt. Das Dichtmittel
wird unter Druck in den Reifen gespritzt; klemmen
Sie den Ventilschlauch während dieses Vorgangs
nicht ab (Gefahr von Spritzern).
Sollten Sie nach ca. 7 Minuten den
Reifendruck von 2,0 bar nicht erreichen, so
ist der Reifen nicht reparabel. Wenden Sie sich
in diesem Fall an einen Vertreter des
CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt, um Ihre
Reifenpanne beheben zu lassen.
►

Stellen Sie den Schalter auf „
O“.
►

T
rennen Sie den Elektroanschluss des
Kompressors vom 12
V-Anschluss des Fahrzeugs.
►

Entfernen Sie das Pannenset.
►


Bringen Sie die Kappe auf dem V
entil wieder
an.
►

Entfernen Sie die Dichtmittelflasche und
verstauen Sie sie.
Das Dichtmittel ist gesundheitsschädlich
beim Verschlucken und führt zu
Augenreizungen.
Bewahren Sie es außerhalb der Reichweite von
Kindern auf.
Das Haltbarkeitsdatum der Flüssigkeit steht auf
der Flasche.
Entsorgen Sie die Flasche nach Verwendung
nicht in der freien Natur, sondern bringen
Sie sie zu einem Vertreter des CITROËN-
Händlernetzes oder zu einer dafür zuständigen
Entsorgungsstelle.
Vergessen Sie nicht, sich eine neue Flasche mit
Dichtmittel zu besorgen; Sie erhalten diese bei
einem Vertreter des CITROËN-Händlernetzes
oder in einer qualifizierten Fachwerkstatt.


► Fahren Sie sofort etwa 5 Kilometer mit
reduzierter Geschwindigkeit (zwischen 20 und
60
km/h), um das Loch zu verschließen.
►

Halten Sie an, um die Reparatur
und
den Druck mithilfe des Reifenpannensets zu
kontrollieren.
Fahren Sie mit einem Reifen, der mithilfe
des Pannensets repariert wurde, nicht
schneller als 80
km/h und nicht weiter als
200

km.
Lassen Sie den Reifen von einem Vertreter
des CITROËN-Händlernetzes oder in einer
qualifizierten Fachwerkstatt wechseln.
Reifendruck kontrollieren/
anpassen
Mithilfe des Kompressors kann ohne Verwendung
des Dichtmittels der Reifendruck kontrolliert und
ggf. angepasst werden.
►

Entfernen Sie die V
entilkappe des Reifens und
bewahren Sie sie an einem sauberen Ort auf.
►

Rollen Sie den unter dem Kompressor
verstauten Schlauch ganz aus.

177
Bei einer Panne
8► Schrauben Sie den Schlauch auf das Ventil und
ziehen Sie fest an.
►

Achten Sie darauf, dass sich der Schalter des
Kompressors in Position „

O“ befindet.
►

Rollen Sie das unter dem Kompressor
verstaute elektrische Kabel vollständig ab.
►


Schließen Sie den Elektroanschluss des
Kompressors an den 12

V-Anschluss des
Fahrzeugs an.
►

Schalten Sie die Zündung ein.
►


Schalten Sie den Kompressor ein, indem
Sie den Schalter auf die Position „

I“ stellen, und
passen Sie den Druck entsprechend den Angaben
auf dem Reifendruckaufkleber des Fahrzeugs an.
Zum Luftauslassen drücken Sie auf den schwarzen
Knopf auf dem Schlauch des Kompressors, der
sich auf Höhe des Ventilanschlusses befindet.
Sollten Sie nach 7 Minuten den
Reifendruck von 2,0 bar nicht erreichen, so
ist der Reifen defekt. Wenden Sie sich in
diesem Fall an einen Vertreter des CITROËN-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt, um Ihre Reifenpanne beheben
zu lassen.
►

Ist der gewünschte Reifendruck erreicht, stellen
Sie den Schalter in die Position „

O“.
►

Entfernen Sie das Pannenset und verstauen
Sie es.
►


Bringen Sie die Kappe auf dem V
entil wieder
an.

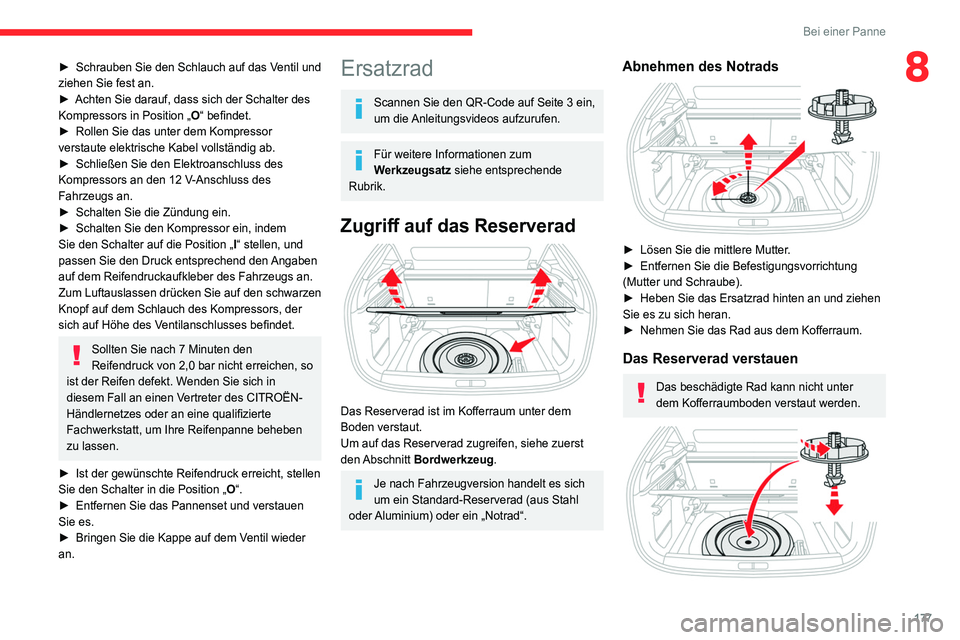

Ersatzrad
Scannen Sie den QR-Code auf Seite 3 ein,
um die Anleitungsvideos aufzurufen.
Für weitere Informationen zum
Werkzeugsatz siehe entsprechende
Rubrik.
Zugriff auf das Reserverad

Das Reserverad ist im Kofferraum unter dem
Boden verstaut.
Um auf das Reserverad zugreifen, siehe zuerst
den Abschnitt Bordwerkzeug.
Je nach Fahrzeugversion handelt es sich
um ein Standard-Reserverad (aus Stahl
oder Aluminium) oder ein „Notrad“.
Abnehmen des Notrads

► Lösen Sie die mittlere Mutter .
► Entfernen Sie die Befestigungsvorrichtung
(Mutter und Schraube).
►

Heben Sie das Ersatzrad hinten an und ziehen
Sie es zu sich heran.
►


Nehmen Sie das Rad aus dem Kofferraum.
Das Reserverad verstauen
Das beschädigte Rad kann nicht unter
dem Kofferraumboden verstaut werden.

178
Bei einer Panne
► Verstauen Sie das Reserverad wieder an
seinem Platz.
►
Lösen Sie die Mutter auf der Schraube um ein
paar Umdrehungen.
►


Bringen Sie die Befestigungsvorrichtung
(Mutter und Schraube) in der Mitte des Rades an.
►


Ziehen Sie die mittlere Mutter ausreichend fest,
damit das Rad richtigen Halt hat.
►


V
erstauen Sie den Werkzeugkasten je nach
Ausführung wieder in der Mitte des Rads, und
klemmen Sie ihn fest.

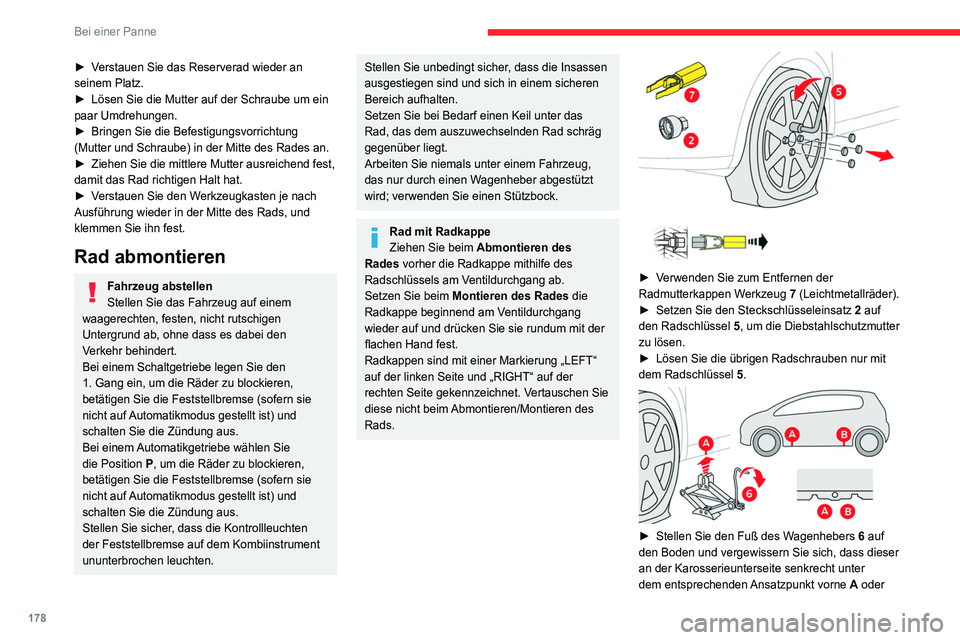

Rad abmontieren
Fahrzeug abstellen
Stellen Sie das Fahrzeug auf einem
waagerechten, festen, nicht rutschigen
Untergrund ab, ohne dass es dabei den
Verkehr behindert.
Bei einem Schaltgetriebe legen Sie den
1. Gang ein, um die Räder zu blockieren,
betätigen Sie die Feststellbremse (sofern sie
nicht auf Automatikmodus gestellt ist) und
schalten Sie die Zündung aus.
Bei einem Automatikgetriebe
wählen Sie
die Position P, um die Räder zu blockieren,
betätigen Sie die Feststellbremse (sofern sie
nicht auf Automatikmodus gestellt ist) und
schalten Sie die Zündung aus.
Stellen Sie sicher, dass die Kontrollleuchten
der Feststellbremse auf dem Kombiinstrument
ununterbrochen leuchten.
Stellen Sie unbedingt sicher, dass die Insassen
ausgestiegen sind und sich in einem sicheren
Bereich aufhalten.
Setzen Sie bei Bedarf einen Keil unter das
Rad, das dem auszuwechselnden Rad schräg
gegenüber liegt.
Arbeiten Sie niemals unter einem Fahrzeug,
das nur durch einen Wagenheber abgestützt
wird; verwenden Sie einen Stützbock.
Rad mit Radkappe
Ziehen Sie beim Abmontieren des
Rades vorher die Radkappe mithilfe des
Radschlüssels am Ventildurchgang ab.
Setzen Sie beim Montieren des Rades die
Radkappe beginnend am Ventildurchgang
wieder auf und drücken Sie sie rundum mit der
flachen Hand fest.
Radkappen sind mit einer Markierung „LEFT“
auf der linken Seite und „RIGHT“ auf der
rechten Seite gekennzeichnet. Vertauschen Sie
diese nicht beim Abmontieren/Montieren des
Rads.




► Verwenden Sie zum Entfernen der
Radmutterkappen Werkzeug 7 (Leichtmetallräder).
►
Setzen Sie den Steckschlüsseleinsatz
2 auf
den Radschlüssel 5, um die Diebstahlschutzmutter
zu lösen.
►

Lösen Sie die übrigen Radschrauben nur mit
dem Radschlüssel

5.


► Stellen Sie den Fuß des W agenhebers 6 auf
den Boden und vergewissern Sie sich, dass dieser
an der Karosserieunterseite senkrecht unter
dem entsprechenden Ansatzpunkt vorne A oder
