CITROEN C4 2021 Notices Demploi (in French)

49
Ergonomie et confort
3demandée, il n'est pas utile de modifier la
valeur affichée pour atteindre plus rapidement
le confort souhaité. Le système compense
automatiquement et le plus rapidement
possible l'écart de température.
Reprises manuelles
Il est possible de régler manuellement une ou
plusieurs de ces fonctions, tout en maintenant
les autres fonctions gérées par le système :
–

Débit de l'air
.
–

Répartition de l'air
.
Si un réglage est modifié, le voyant de la
touche
"AUTO" s'éteint.
►

Appuyer de nouveau sur la molette

3
ou sur
la touche 10 de la tablette tactile pour réactiver
le programme automatique Confort.
Réglage du débit d'air
► Tourner la molette 3 ou appuyer sur l'une des
touches 3 de la tablette tactile pour diminuer ou
augmenter le débit d'air.
Le symbole du débit d'air (hélice) se remplit en
fonction de la demande.
En réduisant le débit d'air au minimum, la
ventilation s'arrête.
"OFF " s'affiche à côté de l'hélice.
Réglage de la répartition d'air
► Appuyer sur les touches 8 de la tablette
tactile pour moduler la répartition de l'air dans
l'habitacle.
Pare-brise et vitres latérales
Aérateurs centraux et latéraux
Pieds des occupants
L’allumage de la touche signale la présence d'air
pulsé dans la direction indiquée.
Il est possible d'activer les touches suivantes
simultanément
:
–

Aérateurs centraux et latéraux + pieds des
occupants
–


Pare-brise et vitres latérales + pieds des
occupants
Marche / Arrêt de l'air
conditionné
L'air conditionné est prévu pour fonctionner
efficacement en toutes saisons, vitres fermées.
Il permet
:
–

En été, d'abaisser la température.
–


En hiver
, au-dessus de 3°C, d'augmenter
l'efficacité du désembuage.
►

Appuyer sur la molette 1

ou sur la touche
9 de la tablette tactile pour mettre en marche
/
arrêter l'air conditionné.
À la mise en marche de la fonction, le voyant
s'allume.
L'air conditionné ne fonctionne pas
lorsque le débit d'air est neutralisé.
Pour obtenir de l'air frais plus rapidement,
utiliser le recyclage de l'air ambiant pendant
quelques instants. Ensuite, revenir en entrée
d'air extérieur.
L'arrêt de l'air conditionné peut générer des
désagréments (humidité, buée).
Air conditionné maximum
La fonction règle automatiquement la
température de consigne sur le niveau de confort
le plus bas, la diffusion de l'air vers les aérateurs
centraux et latéraux, le débit d'air maximal et
active le recyclage de l'air ambiant.
►

Appuyer sur la molette 2

pour activer /
désactiver la fonction (confirmé par l'allumage
/
l'extinction du voyant).
À la désactivation de la fonction, le système
revient aux réglages antérieurs.
Monozone / Bizone
Le niveau de confort côté passager peut être
indexé sur le niveau de confort côté conducteur
(fonction monozone).
►

Appuyer sur la touche

11 pour activer la
fonction "

MONO".
La fonction se désactive automatiquement
lorsque le passager utilise ses touches de
réglage de température (fonction bizone).

50
Ergonomie et confort
Programme automatique
Visibilité
Pour plus d'informations sur le bouton 5,
se reporter à la rubrique " Désembuage
/
Dégivrage avant ".
Ventilation contact mis
A la mise du contact, vous pouvez bénéficier du
système de ventilation et effectuer les réglages
du débit d'air et de la répartition d'air dans
l'habitacle, pour une durée qui dépend de l'état
de charge de la batterie.
Cette fonction ne permet pas le fonctionnement
de l'air conditionné.
Recyclage de l'air
ambiant
L'entrée d'air extérieur évite la formation de buée
sur le pare-brise et les vitres latérales.
Le recyclage de l'air ambiant isole l'habitacle
des odeurs et des fumées extérieures et
permet d'atteindre plus rapidement le niveau de
température souhaité dans l'habitacle.
► Appuyer sur ce bouton pour activer /
désactiver la fonction (confirmé par
l'allumage
/ l'extinction du voyant).
La fonction s'active automatiquement à
l'engagement de la marche arrière.
Désembuage - Dégivrage
avant
Avec l'air conditionné manuel
► Régler la température au maximum (rouge).
► Régler le débit d'air au maximum.
► Appuyer sur ce bouton pour activer la
répartition d'air sur la position "Pare-
brise"

; son voyant s'allume.
►

Vérifier que la recirculation d'air intérieur est
désactivée

; son voyant doit être éteint.
►

Mettre en marche l'air conditionné en
appuyant sur

"A/C" ; son voyant s'allume.
Avec l'air conditionné automatique bizone
Programme automatique Visibilité
Ce mode permet de désembuer ou dégivrer plus
rapidement le pare-brise et les vitres latérales.
► Appuyer sur ce bouton pour activer /
désactiver le mode (confirmé par
l'allumage
/ l'extinction du voyant).
Il gère automatiquement l'air conditionné (suivant
version), le débit d'air, l'entrée d'air et répartit la
ventilation de façon optimale vers le pare-brise
et les vitres latérales.
Le débit d'air peut être modifié manuellement
sans provoquer la désactivation du programme
automatique Visibilité.
Avec le Stop & Start, tant que le désembuage est activé, le mode STOP
n'est pas disponible.
En conditions hivernales, avant de rouler,
éliminer impérativement la neige ou le
givre présent sur le pare-brise au niveau de la
caméra..
Sinon, le fonctionnement des équipements
utilisant la caméra pourrait être perturbé.
Pare-brise chauffant

Par temps froid, cette fonction chauffe
l'ensemble du pare-brise et vient en complément
du Programme automatique Visibilité pour
accélérer l'évacuation d'éléments gênant
la visibilité (ex.
: rosée, buée, givre, neige),
se trouvant sur l'une ou l'autre des faces du
pare-brise.
Elle peut être utilisée aussi bien avant de partir
qu'en roulant.

51
Ergonomie et confort
3Marche / Arrêt



► Moteur tournant, appuyer sur ce bouton pour
activer / désactiver la fonction (confirmé par
l'allumage
/ l'extinction du voyant).
La durée de fonctionnement dépend de la
température extérieure.
La fonction s'éteint donc automatiquement pour
éviter une consommation de courant excessive.
Désembuage - Dégivrage
de la lunette arrière
Ce désembuage - dégivrage fonctionne
uniquement moteur tournant.
Il prend en charge également les rétroviseurs
extérieurs.
► Appuyer sur ce bouton pour activer /
désactiver la fonction (confirmé par
l'allumage
/ l'extinction du voyant).
La fonction peut être activée quelle que soit la
température extérieure.
La durée de fonctionnement dépend de la
température extérieure. Le désembuage
- dégivrage s'éteint donc
automatiquement pour éviter une consommation
de courant excessive.
Pré-conditionnement
thermique (Électrique)
Cette fonction permet de programmer la mise
à température de l'habitacle à une valeur de
confort prédéfinie et non modifiable (environ
21°C) avant d'entrer dans le véhicule, aux jours
et heures souhaités.
Cette fonction est disponible véhicule branché et
non branché.
Programmation
Avec tablette tactile 10 pouces
Dans le menu Climatisation > OPTIONS :Sélectionner Programmation CLIM.
►

Appuyer sur
+ pour ajouter une
programmation.
►

Choisir l'heure d'entrée dans le véhicule et
les jours souhaités.

Appuyer sur OK.
►

Appuyer sur
ON pour activer cette
programmation.
Le pré-conditionnement thermique débute
environ 45
minutes avant l'heure programmée
lorsque le véhicule est branché (20
minutes
lorsqu'il n'est pas branché) et est maintenu
10

minutes après.
Il est possible d'effectuer plusieurs
programmations.
Chacune est mémorisée dans le système.
Pour optimiser l'autonomie de la batterie, il
est conseillé d'effectuer une programmation
avec le véhicule branché.
La programmation s'effectue également
depuis un smartphone via l'application
MyCitroën.
Pour plus d'informations sur les Fonctionnalités
disponibles à distance , se reporter à la
rubrique correspondante.
Le bruit de ventilation qui se produit à
l'activation du pré-conditionnement
thermique est tout à fait normal.
Conditions de
fonctionnement
– La fonction ne s'active que contact coupé et
véhicule verrouillé.
–

Lorsque le véhicule est non branché, la
fonction s'active uniquement si le niveau de
charge de la batterie est supérieur à 50%.
–


Véhicule non branché, lorsqu'une
programmation récurrente est activée
(exemple

: du lundi au vendredi) et que 2 pré-
conditionnements thermiques sont effectués
sans reprise du véhicule, la programmation est
désactivée.

52
Ergonomie et confort
Aménagements intérieurs

1.Pare-soleil
2. Smart Pad Support Citroën
3. Tiroir de planche de bord
4. Boîte à gants
5. Recharge smartphone sans fil
Prises USB (type A


/ type C)
6. Vide-poches
Prise 12 V
7. Rangement avec porte-gobelets
8. Accoudoir central avec rangement
9. Bacs de porte
10. Prises USB
Pare-soleil
► Contact mis, relever le volet d'occultation ;
selon version, le miroir s'éclaire
automatiquement.
Ce pare-soleil comprend également un
range-ticket.
Boîte à gants
► Pour ouvrir la boîte à gants, soulever la
poignée.
Contact mis, la boîte à gants s'éclaire à
l'ouverture.
Ne jamais rouler avec la boîte à gants
ouverte lorsqu'un passager est installé à
l'avant - Risque de blessure en cas de
décélération brutale !
Tiroir de planche de bord
► Pour ouvrir le tiroir , appuyer sur la poignée
puis tirer.
Ne jamais rouler avec le tiroir ouvert
lorsqu'un passager est installé à l'avant
- Risque de blessure en cas de décélération
brutale !
Smart Pad Support Citroën
Il permet de maintenir un équipement nomade,
tel qu'un smartphone ou une tablette tactile,
logé dans une coque dédiée (disponible en
après-vente).
► Appuyer sur le support pour le faire sortir .
► Écarter les pinces au dos de la coque pour
installer l'équipement nomade.
Avant de ranger le support, retirer l'équipement nomade.
Prises USB
Ces sérigraphies déterminent le type d'utilisation
d'une prise USB :
Alimentation et recharge.
Idem, plus échange de données
multimédia avec le système audio.


Les prises USB permettent de brancher un
équipement nomade.
La prise USB située à l'avant côté
gauche permet également de
brancher un smartphone en connexion Android
Auto
® ou CarPlay® pour bénéficier de certaines
applications du smartphone sur la tablette tactile.
Pour un fonctionnement optimal, l'utilisation
de câble d'origine constructeur ou certifié
constructeur est nécessaire.

53
Ergonomie et confort
3Ces applications peuvent être gérées avec
les commandes au volant ou avec celles du
système audio.
Pendant son utilisation en USB,
l'équipement nomade peut se recharger
automatiquement.
Pendant la recharge, un message s'affiche
si la consommation de l'équipement nomade
est supérieure à l'ampérage fourni par le
véhicule.
Pour plus d'informations sur l'utilisation de
cet équipement, se reporter aux rubriques
décrivant les systèmes audio et télématique.
Prise accessoires 12 V



► Pour brancher un accessoire 12 V (puissance
maxi : 120 W), utiliser l'adaptateur adéquat.
Bien respecter la puissance sous peine
d'abîmer l'accessoire.
Le branchement d'un équipement
électrique non homologué par CITROËN,
tel qu'un chargeur avec prise USB, peut
provoquer des perturbations de
fonctionnement des organes électriques du
véhicule, comme une mauvaise réception
radiophonique ou une perturbation de
l'affichage sur les écrans.
Recharge smartphone sans
fil




Ce système recharge sans fil des appareils
nomades tels que les smartphones, en utilisant
le principe de l'induction magnétique, selon la
norme Qi 1.1.
L'appareil à recharger doit être compatible avec
la norme Qi, de par sa conception ou à l'aide
d'un étui ou coque compatible.
Un tapis peut aussi être utilisé à condition que
celui-ci soit homologué par le Constructeur.
La zone de charge est signalée par le
symbole
Qi.
La charge fonctionne moteur tournant et en
mode STOP du Stop & Start.
La charge est gérée par le smartphone.
Avec le système Accès et Démarrage Mains-
Libres, le fonctionnement du chargeur peut être
momentanément perturbé à l'ouverture d'une
porte ou à la demande de coupure du contact.
Recharge
► Zone de charge dégagée, déposer un
appareil en son centre.


Lorsque l'appareil est détecté, le voyant du
chargeur s'allume en vert. Il reste allumé
pendant toute la durée du chargement de la
batterie.
Le système n'est pas conçu pour
recharger plusieurs appareils
simultanément.
Ne pas laisser d'objet métallique (ex. :
pièces de monnaie, clés, télécommande
du véhicule) dans la zone de charge pendant
la recharge d'un appareil
- Risque de
surchauffe ou d'interruption de la recharge
!
Contrôle de fonctionnement
L'état du voyant permet de suivre le
fonctionnement du chargeur.

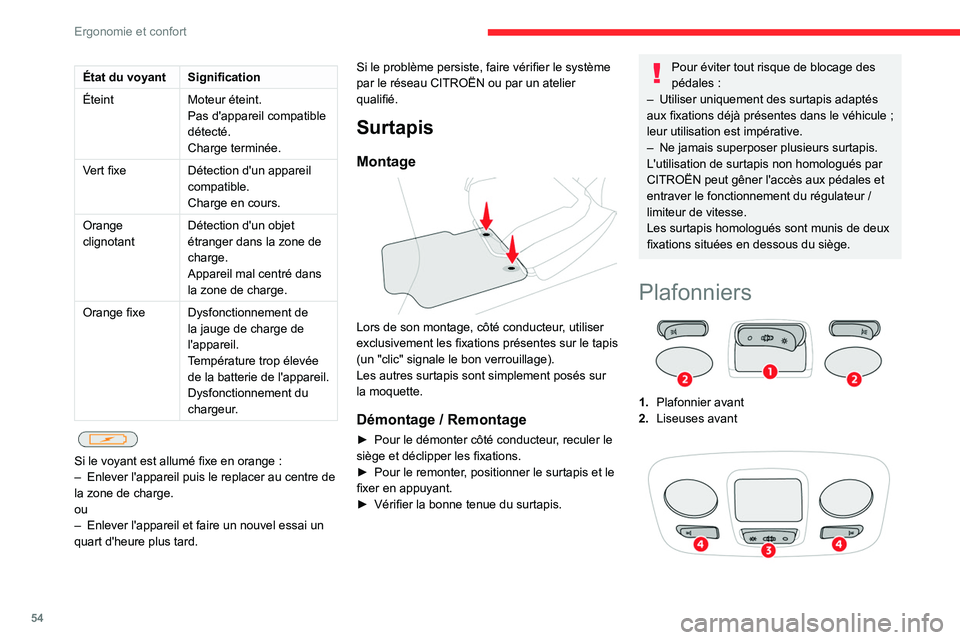

54
Ergonomie et confort
État du voyantSignification
Éteint Moteur éteint.
Pas d'appareil compatible
détecté.
Charge terminée.
Vert fixe Détection d'un appareil
compatible.
Charge en cours.
Orange
clignotant Détection d'un objet
étranger dans la zone de
charge.
Appareil mal centré dans
la zone de charge.
Orange fixe Dysfonctionnement de la jauge de charge de
l'appareil.
Température trop élevée
de la batterie de l'appareil.
Dysfonctionnement du
chargeur.


Si le voyant est allumé fixe en orange :
– Enlever l'appareil puis le replacer au centre de
la zone de charge.
ou
–

Enlever l'appareil et faire un nouvel essai un
quart d'heure plus tard. Si le problème persiste, faire vérifier le système
par le réseau CITROËN ou par un atelier
qualifié.
Surtapis
Montage

Lors de son montage, côté conducteur, utiliser
exclusivement les fixations présentes sur le tapis
(un "clic" signale le bon verrouillage).
Les autres surtapis sont simplement posés sur
la moquette.
Démontage / Remontage
► Pour le démonter côté conducteur, reculer le
siège et déclipper les fixations.
►

Pour le remonter
, positionner le surtapis et le
fixer en appuyant.
►

Vérifier la bonne tenue du surtapis.
Pour éviter tout risque de blocage des
pédales :
–

Utiliser uniquement des surtapis adaptés
aux fixations déjà présentes dans le véhicule


;
leur utilisation est impérative.
–


Ne jamais superposer plusieurs surtapis.
L'utilisation de surtapis non homologués par
CITROËN peut gêner l'accès aux pédales et
entraver le fonctionnement du régulateur

/
limiteur de vitesse.
Les surtapis homologués sont munis de deux
fixations situées en dessous du siège.
Plafonniers
1. Plafonnier avant
2. Liseuses avant

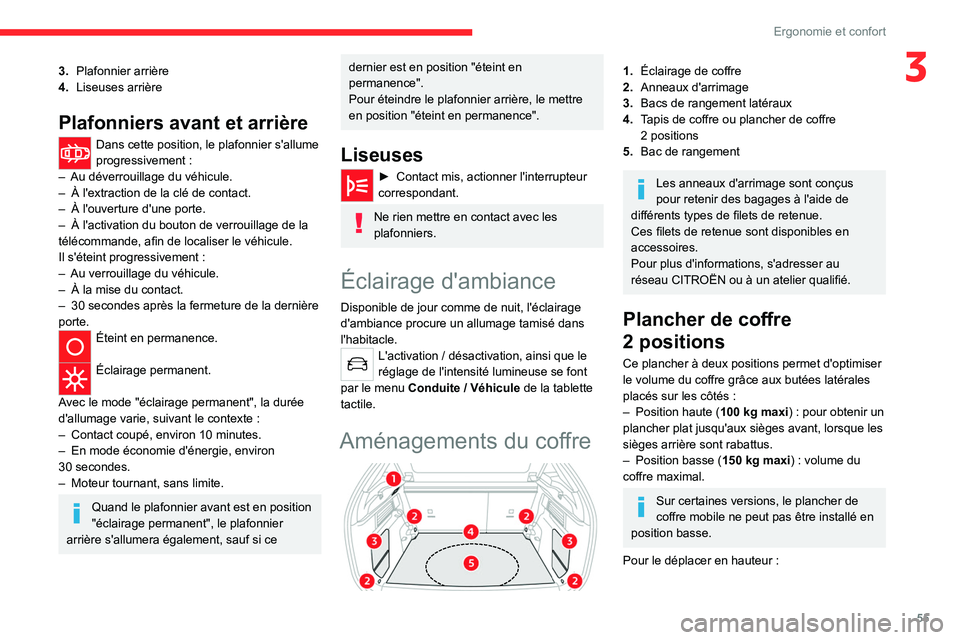

55
Ergonomie et confort
33.Plafonnier arrière
4. Liseuses arrière
Plafonniers avant et arrière
Dans cette position, le plafonnier s'allume
progressivement
:
–

Au déverrouillage du véhicule.
–


À l'extraction de la clé de contact.
–


À l'ouverture d'une porte.
–


À l'activation du bouton de verrouillage de la
télécommande, afin de localiser le véhicule.
Il s'éteint progressivement

:
–

Au verrouillage du véhicule.
–


À la mise du contact.
–


30


secondes après la fermeture de la dernière
porte.
Éteint en permanence.
Éclairage permanent.
Avec le mode "éclairage permanent", la durée
d'allumage varie, suivant le contexte
:
–

Contact coupé, environ 10
minutes.
–

En mode économie d'énergie, environ
30


secondes.
–

Moteur tournant, sans limite.
Quand le plafonnier avant est en position
"éclairage permanent", le plafonnier
arrière s'allumera également, sauf si ce
dernier est en position "éteint en
permanence".
Pour éteindre le plafonnier arrière, le mettre
en position "éteint en permanence".
Liseuses
► Contact mis, actionner l'interrupteur
correspondant.
Ne rien mettre en contact avec les
plafonniers.
Éclairage d'ambiance
Disponible de jour comme de nuit, l'éclairage
d'ambiance procure un allumage tamisé dans
l'habitacle.
L'activation / désactivation, ainsi que le
réglage de l'intensité lumineuse se font
par le menu Conduite
/ Véhicule de la tablette
tactile.
Aménagements du coffre

1. Éclairage de coffre
2. Anneaux d'arrimage
3. Bacs de rangement latéraux
4. Tapis de coffre ou plancher de coffre
2
positions
5. Bac de rangement
Les anneaux d'arrimage sont conçus
pour retenir des bagages à l'aide de
différents types de filets de retenue.
Ces filets de retenue sont disponibles en
accessoires.
Pour plus d'informations, s'adresser au
réseau CITROËN ou à un atelier qualifié.
Plancher de coffre
2 positions
Ce plancher à deux positions permet d'optimiser
le volume du coffre grâce aux butées latérales
placés sur les côtés
:
–

Position haute ( 100

kg maxi) : pour obtenir un
plancher plat jusqu'aux sièges avant, lorsque les
sièges arrière sont rabattus.
–

Position basse ( 150

kg maxi) : volume du
coffre maximal.
Sur certaines versions, le plancher de
coffre mobile ne peut pas être installé en
position basse.
Pour le déplacer en hauteur
:

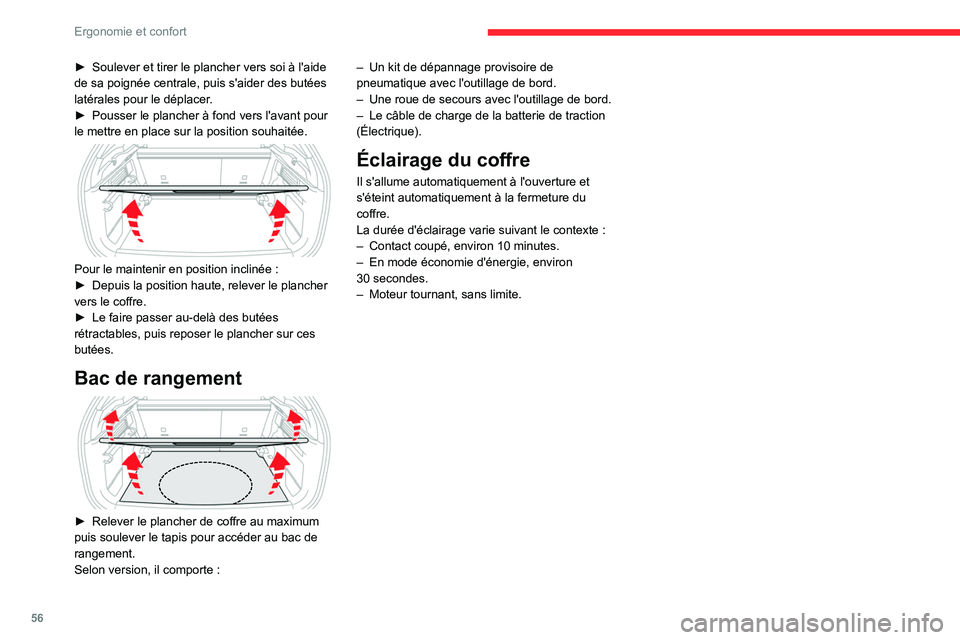

56
Ergonomie et confort
► Soulever et tirer le plancher vers soi à l'aide
de sa poignée centrale, puis s'aider des butées
latérales pour le déplacer
.
►

Pousser le plancher à fond vers l'avant pour
le mettre en place sur la position souhaitée.


Pour le maintenir en position inclinée :
► Depuis la position haute, relever le plancher
vers le coffre.
►

Le faire passer au-delà des butées
rétractables, puis reposer le plancher sur ces
butées.
Bac de rangement

► Relever le plancher de coffre au maximum
puis soulever le tapis pour accéder au bac de
rangement.
Selon version, il comporte
:–

Un kit de dépannage provisoire de
pneumatique avec l'outillage de bord.
–

Une roue de secours avec l'outillage de bord.
–

Le câble de charge de la batterie de traction
(Électrique).
Éclairage du coffre
Il s'allume automatiquement à l'ouverture et
s'éteint automatiquement à la fermeture du
coffre.
La durée d'éclairage varie suivant le contexte
:
–

Contact coupé, environ 10
minutes.
–

En mode économie d'énergie, environ
30

secondes.
–

Moteur tournant, sans limite.

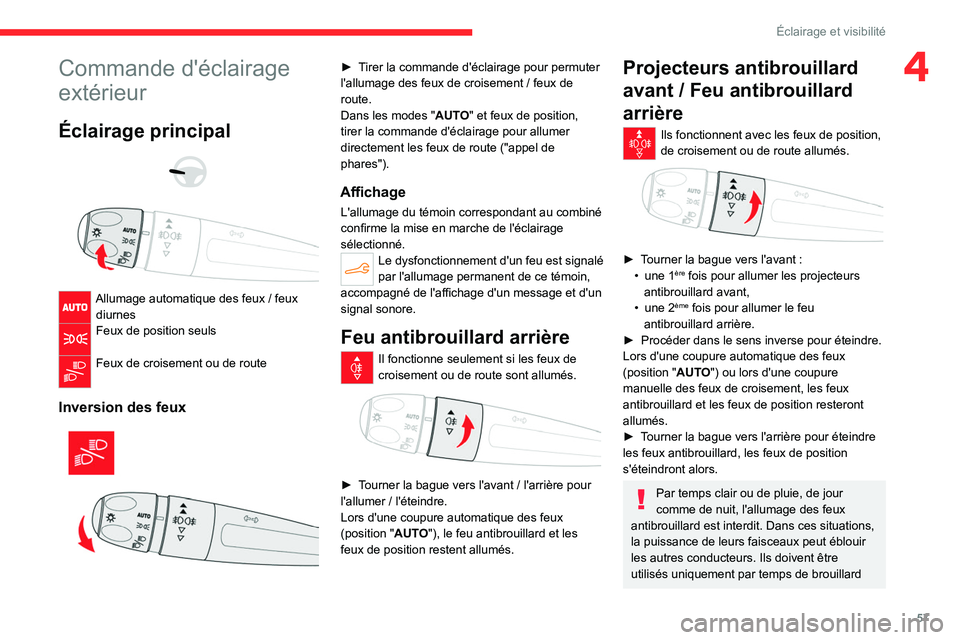

57
Éclairage et visibilité
4Commande d'éclairage
extérieur
Éclairage principal



Allumage automatique des feux / feux
diurnes
Feux de position seuls
Feux de croisement ou de route
Inversion des feux

► Tirer la commande d'éclairage pour permuter
l'allumage des feux de croisement / feux de
route.
Dans les modes " AUTO" et feux de position,
tirer la commande d'éclairage pour allumer
directement les feux de route ("appel de
phares").
Affichage
L'allumage du témoin correspondant au combiné
confirme la mise en marche de l'éclairage
sélectionné.
Le dysfonctionnement d'un feu est signalé
par l'allumage permanent de ce témoin,
accompagné de l'affichage d'un message et d'un
signal sonore.
Feu antibrouillard arrière
Il fonctionne seulement si les feux de
croisement ou de route sont allumés.


► Tourner la bague vers l'avant / l'arrière pour
l'allumer / l'éteindre.
Lors d'une coupure automatique des feux
(position " AUTO"), le feu antibrouillard et les
feux de position restent allumés.
Projecteurs antibrouillard
avant / Feu antibrouillard
arrière
Ils fonctionnent avec les feux de position,
de croisement ou de route allumés.


► Tourner la bague vers l'avant :
• une 1ère fois pour allumer les projecteurs
antibrouillard avant,
•

une 2ème fois pour allumer le feu
antibrouillard arrière.
►

Procéder dans le sens inverse pour éteindre.
Lors d'une coupure automatique des feux
(position " AUT

O") ou lors d'une coupure
manuelle des feux de croisement, les feux
antibrouillard et les feux de position resteront
allumés.
►

T

ourner la bague vers l'arrière pour éteindre
les feux antibrouillard, les feux de position
s'éteindront alors.
Par temps clair ou de pluie, de jour
comme de nuit, l'allumage des feux
antibrouillard est interdit. Dans ces situations,
la puissance de leurs faisceaux peut éblouir
les autres conducteurs. Ils doivent être
utilisés uniquement par temps de brouillard

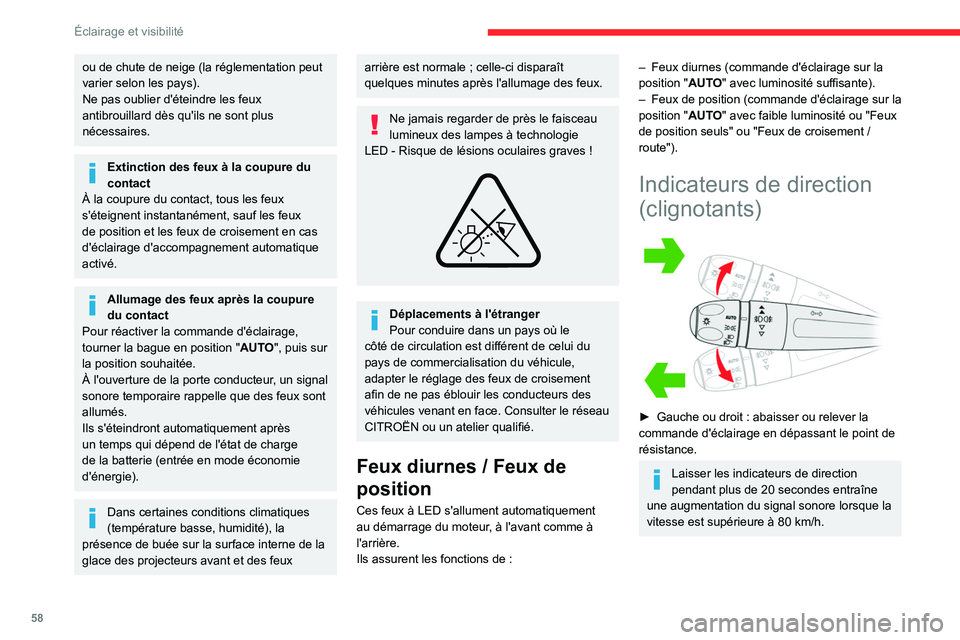

58
Éclairage et visibilité
ou de chute de neige (la réglementation peut
varier selon les pays).
Ne pas oublier d'éteindre les feux
antibrouillard dès qu'ils ne sont plus
nécessaires.
Extinction des feux à la coupure du
contact
À la coupure du contact, tous les feux
s'éteignent instantanément, sauf les feux
de position et les feux de croisement en cas
d'éclairage d'accompagnement automatique
activé.
Allumage des feux après la coupure
du contact
Pour réactiver la commande d'éclairage,
tourner la bague en position
"AUTO", puis sur
la position souhaitée.
À l'ouverture de la porte conducteur, un signal
sonore temporaire rappelle que des feux sont
allumés.
Ils s'éteindront automatiquement après
un temps qui dépend de l'état de charge
de la batterie (entrée en mode économie
d'énergie).
Dans certaines conditions climatiques
(température basse, humidité), la
présence de buée sur la surface interne de la
glace des projecteurs avant et des feux
arrière est normale ; celle-ci disparaît
quelques minutes après l'allumage des feux.
Ne jamais regarder de près le faisceau
lumineux des lampes à technologie
LED
- Risque de lésions oculaires graves !


Déplacements à l'étranger
Pour conduire dans un pays où le
côté de circulation est différent de celui du
pays de commercialisation du véhicule,
adapter le réglage des feux de croisement
afin de ne pas éblouir les conducteurs des
véhicules venant en face. Consulter le réseau
CITROËN ou un atelier qualifié.
Feux diurnes / Feux de
position
Ces feux à LED s'allument automatiquement
au démarrage du moteur, à l'avant comme à
l'arrière.
Ils assurent les fonctions de
:
– Feux diurnes (commande d'éclairage sur la
position "AUTO" avec luminosité suffisante).
–

Feux
de position (commande d'éclairage sur la
position
"AUTO" avec faible luminosité ou "Feux
de position seuls" ou "Feux de croisement
/
route").
Indicateurs de direction
(clignotants)


► Gauche ou droit : abaisser ou relever la
commande d'éclairage en dépassant le point de
résistance.
Laisser les indicateurs de direction
pendant plus de 20 secondes entraîne
une augmentation du signal sonore lorsque la
vitesse est supérieure à 80
km/h.
