Page 91 of 368
89
3
Bordkomfort

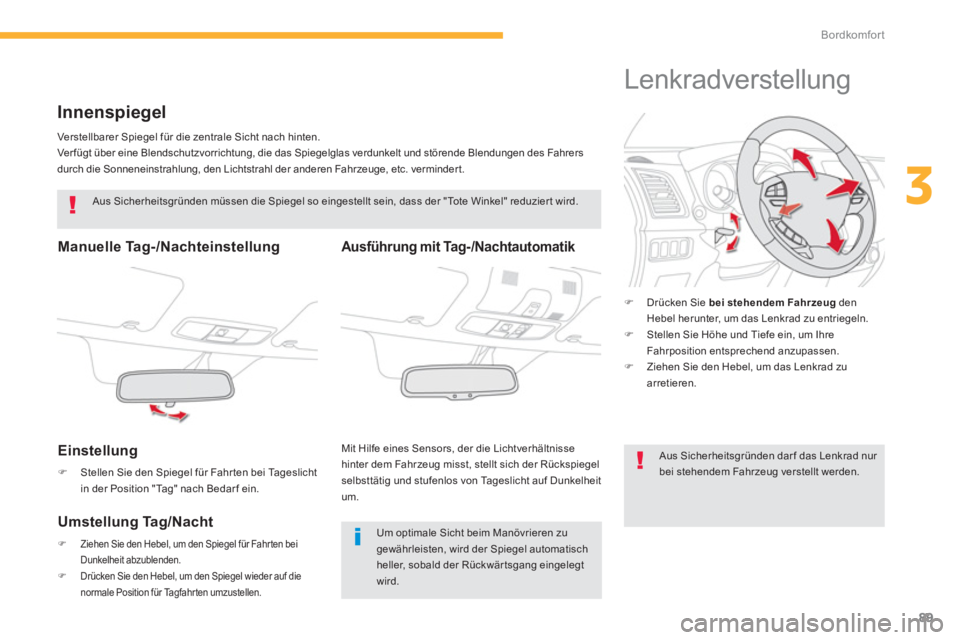

Innenspiegel
Verstellbarer Spiegel für die zentrale Sicht nach hinten.
Ver fügt über eine Blendschutzvorrichtung, die das Spiegelglas verdunkelt und störende Blendungen des Fahrers
durch die Sonneneinstrahlung, den Lichtstrahl der anderen Fahrzeuge, etc. verminder t.
Manuelle Tag-/Nachteinstellung
Einstellung
)
Stellen Sie den Spiegel für Fahr ten bei Tageslicht
in der Position "Tag" nach Bedar f ein.
Aus Sicherheitsgründen müssen die Spiegel so eingestellt sein, dass der "Tote Winkel" reduzier t wird.
Um optimale Sicht beim Manövrieren zu
gewährleisten, wird der Spiegel automatisch
heller, sobald der Rückwär tsgang eingelegt
wird.
Umstellung Tag/Nacht
)
Ziehen Sie den Hebel, um den Spiegel für Fahrten bei
Dunkelheit abzublenden.
)
Drücken Sie den Hebel, um den Spiegel wieder auf die
normale Position für Tagfahr ten umzustellen.
Ausführung mit Tag-/Nachtautomatik
Mit Hilfe eines Sensors, der die Lichtverhältnisse
hinter dem Fahrzeug misst, stellt sich der Rückspiegel
selbsttätig und stufenlos von Tageslicht auf Dunkelheit
um.
Lenkradverstellung
)
Drücken Sie bei stehendem Fahrzeug
den
Hebel herunter, um das Lenkrad zu entriegeln.
)
Stellen Sie Höhe und Tiefe ein, um Ihre
Fahrposition entsprechend anzupassen.
)
Ziehen Sie den Hebel, um das Lenkrad zu
arretieren.
Aus Sicherheitsgründen dar f das Lenkrad nur
bei stehendem Fahrzeug verstellt werden.
Page 92 of 368
90
Bordkomfort

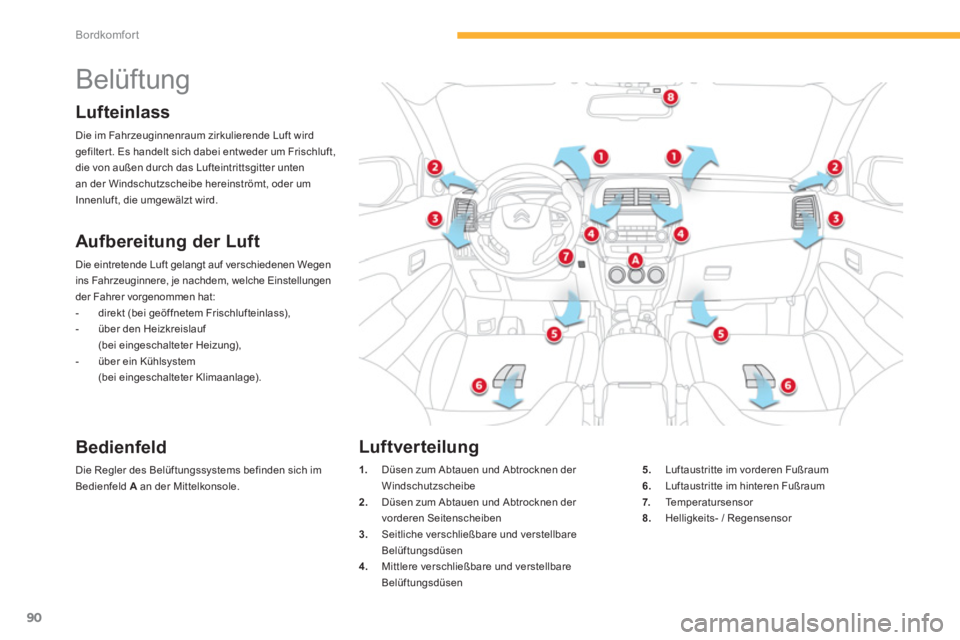

Belüftung
Lufteinlass
Die im Fahrzeuginnenraum zirkulierende Luft wird
gefilter t. Es handelt sich dabei entweder um Frischluft,
die von außen durch das Lufteintrittsgitter unten
an der Windschutzscheibe hereinströmt, oder um
Innenluft, die umgewälzt wird.
Aufbereitung der Luft
Die eintretende Luft gelangt auf verschiedenen Wegen
ins Fahrzeuginnere, je nachdem, welche Einstellungen
der Fahrer vorgenommen hat:
- direkt (bei geöffnetem Frischlufteinlass),
- über den Heizkreislauf
(bei eingeschalteter Heizung),
- über ein Kühlsystem
(bei eingeschalteter Klimaanlage).
Bedienfeld
Die Regler des Belüftungssystems befinden sich im
Bedienfeld A
an der Mittelkonsole.
1.
Düsen zum Abtauen und Abtrocknen der
Windschutzscheibe
2.
Düsen zum Abtauen und Abtrocknen der
vorderen Seitenscheiben
3.
Seitliche verschließbare und verstellbare
Belüftungsdüsen
4.
Mittlere verschließbare und verstellbare
Belüftungsdüsen
5.
Luftaustritte im vorderen Fußraum
6.
Luftaustritte im hinteren Fußraum
7.
Te m p e r a t u r s e n s o r
8.
Helligkeits- / Regensensor
Luftverteilung
Page 93 of 368
91
3
Bordkomfort
Beachten Sie die folgenden Regeln zur Benutzung und War tung der Anlage, damit sie ihre volle Leistung
bringt:
)
Um eine gleichmäßige Luftver teilung zu gewährleisten, achten Sie bitte darauf, dass die
Lufteintrittsgitter unterhalb der Windschutzscheibe, die Belüftungsdüsen, die Luftaustritte und die
Zwangsentlüftung im Kofferraum frei bleiben.
)
Der Sensor für die Sonneneinstrahlung am Armaturenbrett dar f nicht verdeckt werden, er dient zur
Regelung der automatischen Klimaanlage.
)
Nehmen Sie die Klimaanlage ein- oder zweimal im Monat für die Dauer von mindestens
5 bis 10 Minuten in Betrieb, damit sie voll funktionstüchtig bleibt.
)
Achten Sie darauf, dass der Innenraumfilter in gutem Zustand ist und lassen Sie die Filtereinsätze
regelmäßig austauschen.
Wir empfehlen Ihnen vorzugsweise einen Kombi-Innenraumfilter. Dank seines speziellen
zweiten Aktivkohlefilters trägt er zur Reinigung der Atemluft und Sauberkeit des Innenraums bei
(Verminderung von allergischen Reaktionen, Geruchsbelästigung und Fettablagerungen).
)
Um zu gewährleisten, dass die Klimaanlage ordnungsgemäß funktionier t, sollten Sie sie gemäß der
im Service-/Garantieheft stehenden Hinweise ebenfalls überprüfen lassen.
)
Schalten Sie die Klimaanlage aus, wenn diese keine Kühlleistung bringt. Wenden Sie sich in diesem
Fall an das CITROËN-Händlernetz oder eine qualifizier te Fachwerkstatt.

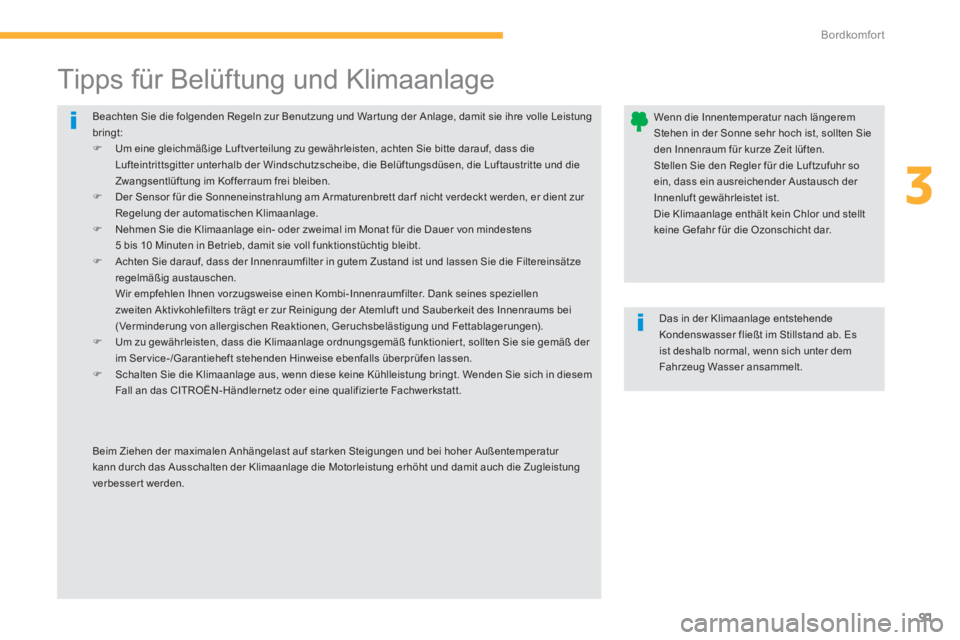

Tipps für Belüftung und Klimaanlage
Wenn die Innentemperatur nach längerem
Stehen in der Sonne sehr hoch ist, sollten Sie
den Innenraum für kurze Zeit lüften.
Stellen Sie den Regler für die Luftzufuhr so
ein, dass ein ausreichender Austausch der
Innenluft gewährleistet ist.
Die Klimaanlage enthält kein Chlor und stellt
keine Gefahr für die Ozonschicht dar.
Das in der Klimaanlage entstehende
Kondenswasser fließt im Stillstand ab. Es
ist deshalb normal, wenn sich unter dem
Fahrzeug Wasser ansammelt.
Beim Ziehen der maximalen Anhängelast auf starken Steigungen und bei hoher Außentemperatur
kann durch das Ausschalten der Klimaanlage die Motorleistung erhöht und damit auch die Zugleistung
verbesser t werden.
Page 94 of 368
92
Bordkomfort

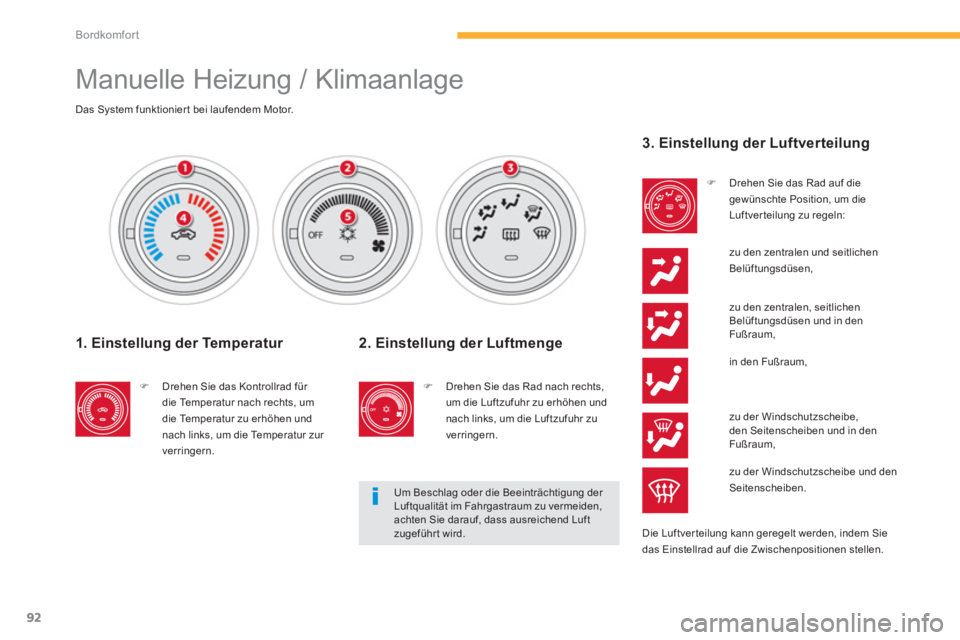

Manuelle Heizung / Klimaanlage
Das System funktionier t bei laufendem Motor.
1. Einstellung der Temperatur
)
Drehen Sie das Kontrollrad für
die Temperatur nach rechts, um
die Temperatur zu erhöhen und
nach links, um die Temperatur zur
verringern.
Um Beschlag oder die Beeinträchtigung der
Luftqualität im Fahrgastraum zu vermeiden,
achten Sie darauf, dass ausreichend Luft
zugeführ t wird.
3. Einstellung der Luftverteilung
)
Drehen Sie das Rad auf die
gewünschte Position, um die
Luftverteilung zu regeln:
zu den zentralen und seitlichen
Belüftungsdüsen,
Die Luftver teilung kann geregelt werden, indem Sie
das Einstellrad auf die Zwischenpositionen stellen.
2. Einstellung der Luftmenge
)
Drehen Sie das Rad nach rechts,
um die Luftzufuhr zu erhöhen und
nach links, um die Luftzufuhr zu
verringern.
zu den zentralen, seitlichen
Belüftungsdüsen und in den
Fußraum,
in den Fußraum,
zu der Windschutzscheibe,
den Seitenscheiben und in den
Fußraum,
zu der Windschutzscheibe und den
Seitenscheiben.
Page 95 of 368
93
3
Bordkomfort

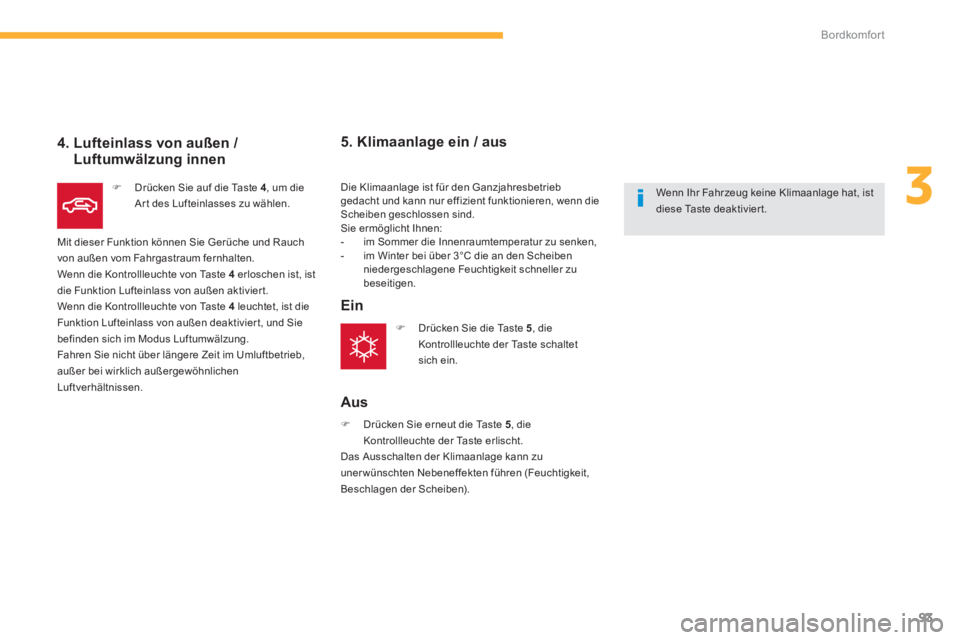

4. Lufteinlass von außen /
Luftumwälzung innen
)
Drücken Sie auf die Taste 4
, um die
Ar t des Lufteinlasses zu wählen.
Mit dieser Funktion können Sie Gerüche und Rauch
von außen vom Fahrgastraum fernhalten.
Wenn die Kontrollleuchte von Taste 4
erloschen ist, ist
die Funktion Lufteinlass von außen aktivier t.
Wenn die Kontrollleuchte von Taste 4
leuchtet, ist die
Funktion Lufteinlass von außen deaktivier t, und Sie
befinden sich im Modus Luftumwälzung.
Fahren Sie nicht über längere Zeit im Umluftbetrieb,
außer bei wirklich außergewöhnlichen
Luftverhältnissen.
Die Klimaanlage ist für den Ganzjahresbetrieb
gedacht und kann nur effizient funktionieren, wenn die
Scheiben geschlossen sind.
Sie ermöglicht Ihnen:
- im Sommer die Innenraumtemperatur zu senken,
- im Winter bei über 3°C die an den Scheiben
niedergeschlagene Feuchtigkeit schneller zu
beseitigen.
5. Klimaanlage ein / aus
Ein
Aus
)
Drücken Sie erneut die Taste 5
, die
Kontrollleuchte der Taste erlischt.
Das Ausschalten der Klimaanlage kann zu
uner wünschten Nebeneffekten führen (Feuchtigkeit,
Beschlagen der Scheiben).
Wenn Ihr Fahrzeug keine Klimaanlage hat, ist
diese Taste deaktivier t.
)
Drücken Sie die Taste 5
, die
Kontrollleuchte der Taste schaltet
sich ein.
Page 96 of 368
94
Bordkomfort

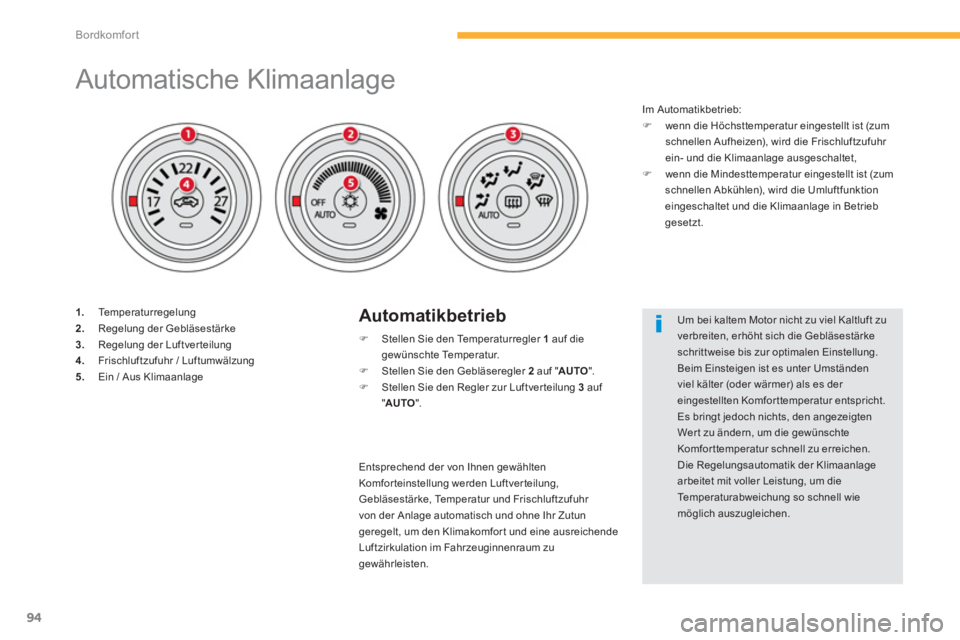

Automatische Klimaanlage
1.
Temperaturregelung
2.
Regelung der Gebläsestärke
3.
Regelung der Luftver teilung
4.
Frischluftzufuhr / Luftumwälzung
5.
Ein / Aus Klimaanlage
Automatikbetrieb
)
Stellen Sie den Temperaturregler 1
auf die
gewünschte Temperatur.
)
Stellen Sie den Gebläseregler 2
auf " AUTO
".
)
Stellen Sie den Regler zur Luftver teilung 3
auf
" AUTO
".
Um bei kaltem Motor nicht zu viel Kaltluft zu
verbreiten, erhöht sich die Gebläsestärke
schrittweise bis zur optimalen Einstellung.
Beim Einsteigen ist es unter Umständen
viel kälter (oder wärmer) als es der
eingestellten Komfor ttemperatur entspricht.
Es bringt jedoch nichts, den angezeigten
Wer t zu ändern, um die gewünschte
Komfor ttemperatur schnell zu erreichen.
Die Regelungsautomatik der Klimaanlage
arbeitet mit voller Leistung, um die
Temperaturabweichung so schnell wie
möglich auszugleichen.
Im Automatikbetrieb:
)
wenn die Höchsttemperatur eingestellt ist (zum
schnellen Aufheizen), wird die Frischluftzufuhr
ein- und die Klimaanlage ausgeschaltet,
)
wenn die Mindesttemperatur eingestellt ist (zum
schnellen Abkühlen), wird die Umluftfunktion
eingeschaltet und die Klimaanlage in Betrieb
gesetzt.
Entsprechend der von Ihnen gewählten
Komforteinstellung werden Luftverteilung,
Gebläsestärke, Temperatur und Frischluftzufuhr
von der Anlage automatisch und ohne Ihr Zutun
geregelt, um den Klimakomfor t und eine ausreichende
Luftzirkulation im Fahrzeuginnenraum zu
gewährleisten.
Page 97 of 368
95
3
Bordkomfort

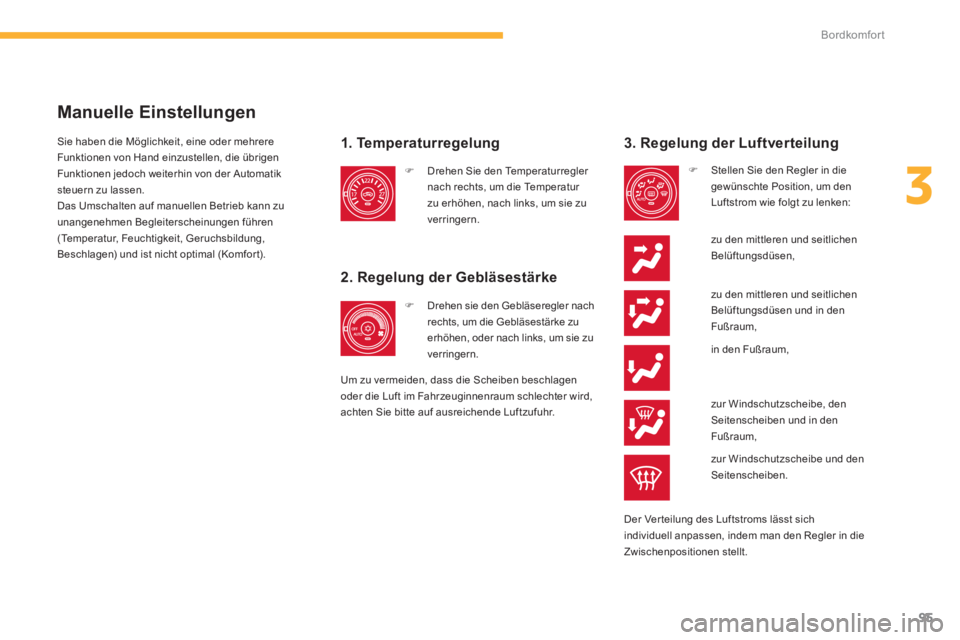

Manuelle Einstellungen
1. Temperatur regelung
2. Regelung der Gebläsestärke
zu den mittleren und seitlichen
Belüftungsdüsen und in den
Fußraum,
)
Drehen Sie den Temperaturregler
nach rechts, um die Temperatur
zu erhöhen, nach links, um sie zu
verringern.
)
Drehen sie den Gebläseregler nach
rechts, um die Gebläsestärke zu
erhöhen, oder nach links, um sie zu
verringern.
Um zu vermeiden, dass die Scheiben beschlagen
oder die Luft im Fahrzeuginnenraum schlechter wird,
achten Sie bitte auf ausreichende Luftzufuhr.
3. Regelung der Luftverteilung
)
Stellen Sie den Regler in die
gewünschte Position, um den
Luftstrom wie folgt zu lenken:
zu den mittleren und seitlichen
Belüftungsdüsen,
in den Fußraum,
zur Windschutzscheibe, den
Seitenscheiben und in den
Fußraum,
zur Windschutzscheibe und den
Seitenscheiben.
Der Ver teilung des Luftstroms lässt sich
individuell anpassen, indem man den Regler in die
Zwischenpositionen stellt. Sie haben die Möglichkeit, eine oder mehrere
Funktionen von Hand einzustellen, die übrigen
Funktionen jedoch weiterhin von der Automatik
steuern zu lassen.
Das Umschalten auf manuellen Betrieb kann zu
unangenehmen Begleiterscheinungen führen
(Temperatur, Feuchtigkeit, Geruchsbildung,
Beschlagen) und ist nicht optimal (Komfor t).
Page 98 of 368
96
Bordkomfort

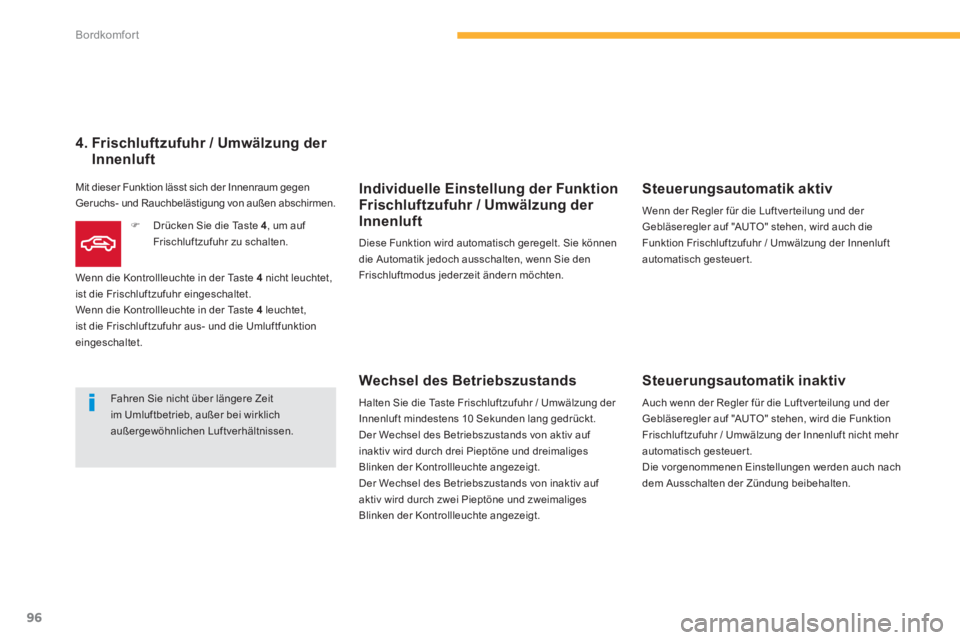

Individuelle Einstellung der Funktion
Frischluftzufuhr / Umwälzung der
Innenluft
Diese Funktion wird automatisch geregelt. Sie können
die Automatik jedoch ausschalten, wenn Sie den
Frischluftmodus jederzeit ändern möchten.
Wechsel des Betriebszustands
Halten Sie die Taste Frischluftzufuhr / Umwälzung der
Innenluft mindestens 10 Sekunden lang gedrückt.
Der Wechsel des Betriebszustands von aktiv auf
inaktiv wird durch drei Pieptöne und dreimaliges
Blinken der Kontrollleuchte angezeigt.
Der Wechsel des Betriebszustands von inaktiv auf
aktiv wird durch zwei Pieptöne und zweimaliges
Blinken der Kontrollleuchte angezeigt.
Steuerungsautomatik aktiv
Wenn der Regler für die Luftver teilung und der
Gebläseregler auf "AUTO" stehen, wird auch die
Funktion Frischluftzufuhr / Umwälzung der Innenluft
automatisch gesteuert.
Steuerungsautomatik inaktiv
Auch wenn der Regler für die Luftver teilung und der
Gebläseregler auf "AUTO" stehen, wird die Funktion
Frischluftzufuhr / Umwälzung der Innenluft nicht mehr
automatisch gesteuert.
Die vorgenommenen Einstellungen werden auch nach
dem Ausschalten der Zündung beibehalten.
4. Frischluftzufuhr / Umwälzung der
Innenluft
Mit dieser Funktion lässt sich der Innenraum gegen
Geruchs- und Rauchbelästigung von außen abschirmen.
)
Drücken Sie die Taste 4
, um auf
Frischluftzufuhr zu schalten.
Wenn die Kontrollleuchte in der Taste 4
nicht leuchtet,
ist die Frischluftzufuhr eingeschaltet.
Wenn die Kontrollleuchte in der Taste 4
leuchtet,
ist die Frischluftzufuhr aus- und die Umluftfunktion
eingeschaltet.
Fahren Sie nicht über längere Zeit
im Umluftbetrieb, außer bei wirklich
außergewöhnlichen Luftverhältnissen.
Page 99 of 368
97
3
Bordkomfort

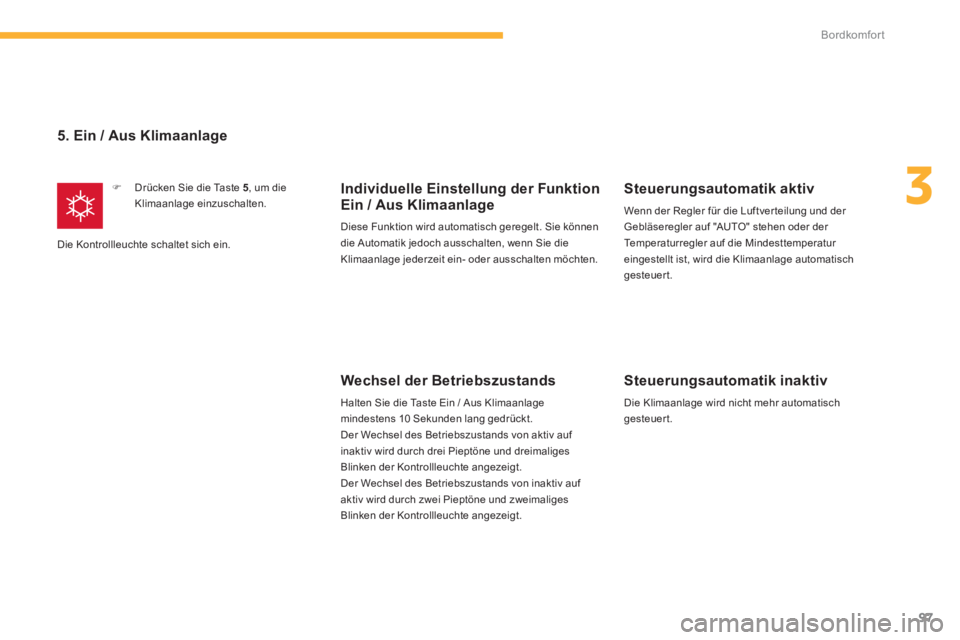

5. Ein / Aus Klimaanlage
)
Drücken Sie die Taste 5
, um die
Klimaanlage einzuschalten.
Die Kontrollleuchte schaltet sich ein.
Individuelle Einstellung der Funktion
Ein / Aus Klimaanlage
Diese Funktion wird automatisch geregelt. Sie können
die Automatik jedoch ausschalten, wenn Sie die
Klimaanlage jederzeit ein- oder ausschalten möchten.
Wechsel der Betriebszustands
Halten Sie die Taste Ein / Aus Klimaanlage
mindestens 10 Sekunden lang gedrückt.
Der Wechsel des Betriebszustands von aktiv auf
inaktiv wird durch drei Pieptöne und dreimaliges
Blinken der Kontrollleuchte angezeigt.
Der Wechsel des Betriebszustands von inaktiv auf
aktiv wird durch zwei Pieptöne und zweimaliges
Blinken der Kontrollleuchte angezeigt.
Steuerungsautomatik aktiv
Wenn der Regler für die Luftver teilung und der
Gebläseregler auf "AUTO" stehen oder der
Temperaturregler auf die Mindesttemperatur
eingestellt ist, wird die Klimaanlage automatisch
gesteuert.
Steuerungsautomatik inaktiv
Die Klimaanlage wird nicht mehr automatisch
gesteuert.
Page 100 of 368
98
Bordkomfort

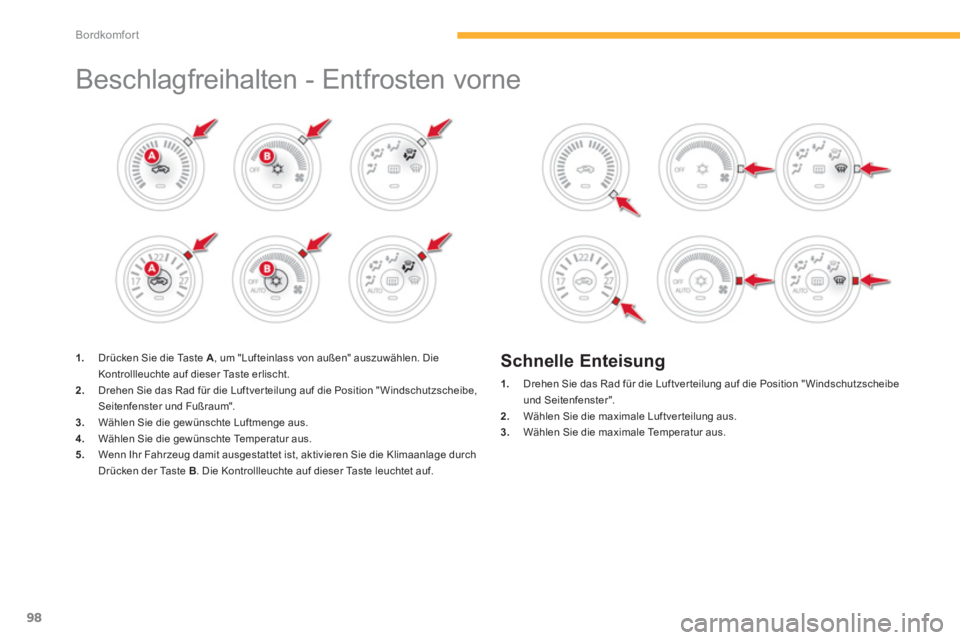

Beschlagfreihalten - Entfrosten vorne
1.
Drücken Sie die Taste A
, um "Lufteinlass von außen" auszuwählen. Die
Kontrollleuchte auf dieser Taste erlischt.
2.
Drehen Sie das Rad für die Luftverteilung auf die Position "Windschutzscheibe,
Seitenfenster und Fußraum".
3.
Wählen Sie die gewünschte Luftmenge aus.
4.
Wählen Sie die gewünschte Temperatur aus.
5.
Wenn Ihr Fahrzeug damit ausgestattet ist, aktivieren Sie die Klimaanlage durch
Drücken der Taste B
. Die Kontrollleuchte auf dieser Taste leuchtet auf.
Schnelle Enteisung
1.
Drehen Sie das Rad für die Luftverteilung auf die Position "Windschutzscheibe
und Seitenfenster".
2.
Wählen Sie die maximale Luftver teilung aus.
3.
Wählen Sie die maximale Temperatur aus.
