Page 171 of 368
169
6
Biztonság
(a) Univerzális gyermekülés: biztonsági
övvel minden gépjárműbe beszerelhető
gyermekülés.
(b) 0. csoport: születéstől 10 kg-ig. A kosarak
és „autós” ágyak nem szerelhetők be az
első utasülésre.
(c) Mielőtt erre az ülőhelyre gyermekülést
szerelne be, tájékozódjon a hazájában
hatályos rendelkezésekről.
(d) Ha a gyermekülést menetiránnyal szemben
vagy menetiránynak háttal egy hátsó
ülésre kívánja beszerelni, tolja előre az
első ülést, majd emelje fel a támláját úgy,
hogy elegendő hely álljon rendelkezésre a
gyermekülés és a gyermek lábai számára.
Mielőtt bármelyik utasülésre háttámlás
gyermekülést szerelne, távolítsa el
és rakja el a fejtámlát, a gyermekülés
kivételekor pedig tegye vissza.
U
: biztonsági övvel rögzíthető, univerzális
gyermekülés „menetiránynak háttal”
és „menetiránnyal szemben” történő
beszerelésére alkalmas ülőhely.
X
: az adott súlycsoportba tartozó gyermekülés
beszerelésére nem alkalmas ülőhely.
L
-: az adott ülőhelyre kizárólag a felsorolt
gyermekülések szerelhetők be
(rendeltetéstől függően).
Page 172 of 368
170
Biztonság
„ISOFIX” rögzítések
A gépjármű mindenben megfelel a legújabb
ISOFIX szabályozásnak
.
Az ábrán jelölt üléseket szabványos ISOFIX rögzítőelemekkel látták el.
- két - jellel ellátott - rögzítőgyűrű ( A
) a
gépjármű ülésének háttámlája és ülőlapja
között,
- egy - az ülés mögött elhelyezett és jellel
ellátott - To p Te t h e r
rögzítőgyűrű ( B
) a
felső heveder rögzítéséhez.
Az ISOFIX rögzítőrendszer a gyermekülés
könnyű, biztonságos és gyors beszerelését
teszi lehetővé.
Az ISOFIX gyermekülések
két, az A
rögzítőgyűrűkbe rögzíthető retesszel
rendelkeznek.
Bizonyos ülések rendelkeznek még egy, a B
rögzítőgyűrűbe illeszthető felső hevederrel
is. Az üléseken az alábbi rögzítőgyűrűk találhatók:
Page 173 of 368
171
6
Biztonság
A nem megfelelően beszerelt
gyermekülés ütközés esetén kisebb
védelmet nyújt a gépjárműben utazó
gyermek számára.
Az ISOFIX gyermekülések beszerelési
lehetőségeiről az összefoglaló
táblázatból tájékozódhat. A gyermekülés TOP TETHER
rögzítőgyűrűhöz
való rögzítése:
- a gyermekülés beszerelése előtt távolítsa
el és rögzítse az ülés fejtámláját (a
gyermekülés kivételét követően pedig
tegye vissza a helyére),
- a TOP TETHER rögzítőgyűrű
kiszabadításához emelje meg a
szőnyegdarabot,
- rögzítse a felső heveder horgát a B
rögzítőgyűrűhöz,
- feszítse meg a felső hevedert. Ha gyermekülést szeretne szerelni a hátsó
üléspad bal szélső ülésére, a gyermekülés
rögzítése előtt a középső biztonsági övet húzza
a gépkocsi közepe felé, hogy a gyermekülés ne
akadályozza a működését.
A gyermeküléshez kapott használati útmutató
szerelésre vonatkozó előírásait szigorúan
tartsa be.
Page 174 of 368
172
Biztonság
A CITROËN által ajánlott ISOFIX gyermekülések
Ezek a gyermekülések ISOFIX rögzítéssel nem rendelkező ülőhelyeken is használhatók.
Ebben az esetben a gyermekülést a hárompontos biztonsági övvel kell a gépjármű üléséhez rögzíteni.
A gyermekülés beszerelésekor kövesse a gyár tó által rendelkezésre bocsátott használati útmutató utasításait.
A CITROËN ISOFIX rögzítéssel gépjárművébe beszerelhető gyermeküléseket kínál.
0+ csopor t: 13 kg-ig
IL1
RÖMER Baby- Safe Plus és Baby- Safe Plus ISOFIX talp
A menetiránynak háttal kell beszerelni egy ISOFIX talppal, melyet az A
gyűrűkbe kell rögzíteni.
A talphoz állítható magasságú kitámasztó tartozik.
IL2
FAIR G 0/1 S és RWF ISOFIX talp
A menetiránynak háttal kell beszerelni egy ISOFIX talppal, melyet az A
gyűrűkbe kell rögzíteni.
A talphoz kitámasztó tartozik.
Az ülés 6 dőlésszögbe állítható.
Kizárólag 13 kg alatti súlyú gyermekek részére.
Page 175 of 368
173
6
Biztonság
1. csopor t: 9-18 kg
IL3
RÖMER Duo Plus ISOFIX
A menetiránnyal szemben kell beszerelni.
Az A
gyűrűkbe, valamint a TOP TETHER nevű B
gyűrűbe kell rögzíteni,
egy felső hevederrel.
Az ülés 3 dőlésszögbe állítható.
IL4
FAIR G 0/1 S és FWF ISOFIX
talp
A menetiránynak háttal kell beszerelni egy ISOFIX talppal,
melyet az A
gyűrűkbe kell rögzíteni.
A talphoz kitámasztó tartozik.
Az ülés 6 dőlésszögbe állítható.
13 kg feletti súlyú gyermekek részére.
Ezek a gyermekülések ISOFIX rögzítésekkel nem rendelkező ülőhelyekre is beszerelhetők.
Ebben az esetben mindig a gépjármű hárompontos biztonsági öveivel kell rögzíteni.
Tar tsa be a gyermekülés beszerelési utasításait, melyeket a gyár tó beszerelési útmutatójában talál.
Page 176 of 368
174
Biztonság
ISOFIX gyermekülések elhelyezésének összefoglaló táblázata
Az alábbi táblázat az ISOFIX gyermeküléseknek a gépjármű ISOFIX rögzítésekkel ellátott üléseire történő, az európai szabályozással összhangban
álló beszerelési lehetőségeit mutatja be.
Az univerzális és féluniverzális gyermekülések esetében az A
és G
közé eső betűk egyikével jelölt ISOFIX méretosztály a gyermekülésen található
ISOFIX logó mellett látható.
A gyermek súlya / korcsoportja
10 kg alatt
(0 csopor t)
kb. 6 hónapos
korig
10 kg alatt
(0 csopor t)
13 kg alatt
(0+ csopor t)
kb. 1 éves korig
9 - 18 kg (1. csopor t)
kb. 1-3 éves kor
ISOFIX gyermekülés típusa
Kosár
„menetiránynak háttal”
„menetiránynak háttal”
„menetiránnyal szemben”
ISOFIX méretosztály
F
G
C
D
E
C
D
A
B
B1
Hátsó szélső ülőhelyekre beszerelhető
univerzális és féluniverzális ISOFIX
gyermekülések
X
X
IL1
IL2
X
IUF
IUF:
„Top Tether" felső hevederrel „menetiránnyal szemben" beszerelhető univerzális Isofix
gyermekülés beszerelésére alkalmas ülőhely.
IL-:
kizárólag a jelzett gye rmekülések szerelhetők be az ISOFIX rögzítésekkel.
A „Top Tether” felső heveder bekötéséről az „ISOFIX rögzítések” c. bekezdésben olvashat.
X:
az adott méretosztályba tartozó ISOFIX gyermekülés beszerelésére nem alkalmas ülőhely.
Mielőtt bármelyik utasülésre háttámlás
gyermekülést szerelne, távolítsa el
és rakja el a fejtámlát, a gyermekülés
kivételekor pedig tegye vissza.
Page 177 of 368
175
6
Biztonság

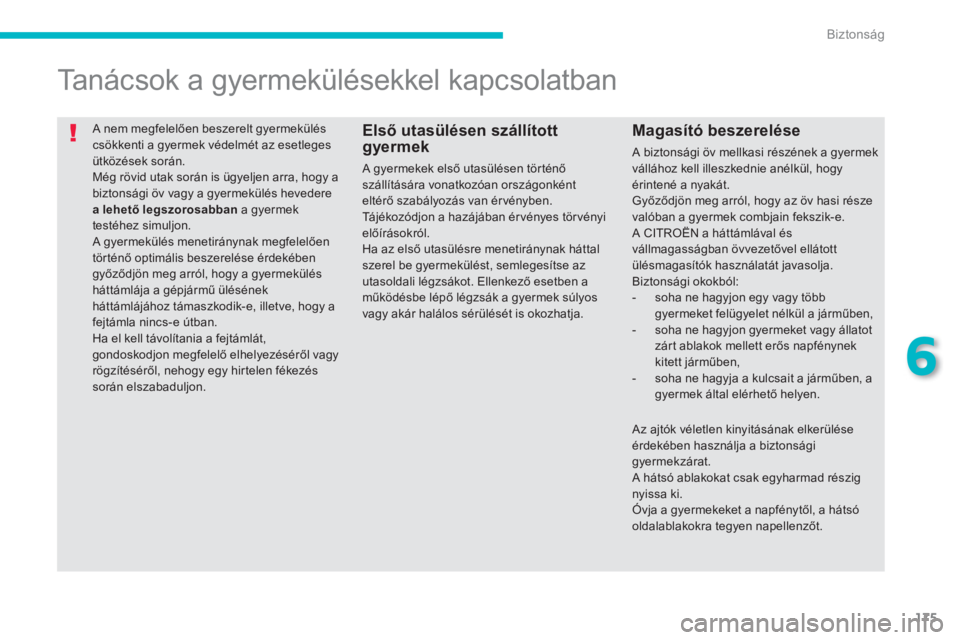

A nem megfelelően beszerelt gyermekülés
csökkenti a gyermek védelmét az esetleges
ütközések során.
Még rövid utak során is ügyeljen arra, hogy a
biztonsági öv vagy a gyermekülés hevedere
a lehető legszorosabban
a gyermek
testéhez simuljon.
A gyermekülés menetiránynak megfelelően
történő optimális beszerelése érdekében
győződjön meg arról, hogy a gyermekülés
háttámlája a gépjármű ülésének
háttámlájához támaszkodik-e, illetve, hogy a
fejtámla nincs-e útban.
Ha el kell távolítania a fejtámlát,
gondoskodjon megfelelő elhelyezéséről vagy
rögzítéséről, nehogy egy hirtelen fékezés
során elszabaduljon.
Tanácsok a gyermekülésekkel kapcsolatban
Magasító beszerelése
A biztonsági öv mellkasi részének a gyermek
vállához kell illeszkednie anélkül, hogy
érintené a nyakát.
Győződjön meg arról, hogy az öv hasi része
valóban a gyermek combjain fekszik-e.
A CITROËN a háttámlával és
vállmagasságban övvezetővel ellátott
ülésmagasítók használatát javasolja.
Biztonsági okokból:
- soha ne hagyjon egy vagy több
gyermeket felügyelet nélkül a járműben,
- soha ne hagyjon gyermeket vagy állatot
zárt ablakok mellett erős napfénynek
kitett járműben,
- soha ne hagyja a kulcsait a járműben, a
gyermek által elérhető helyen.
Első utasülésen szállított
gyermek
A gyermekek első utasülésen történő
szállítására vonatkozóan országonként
eltérő szabályozás van érvényben.
Tájékozódjon a hazájában ér vényes tör vényi
előírásokról.
Ha az első utasülésre menetiránynak háttal
szerel be gyermekülést, semlegesítse az
utasoldali légzsákot. Ellenkező esetben a
működésbe lépő légzsák a gyermek súlyos
vagy akár halálos sérülését is okozhatja.
Az ajtók véletlen kinyitásának elkerülése
érdekében használja a biztonsági
gyermekzárat.
A hátsó ablakokat csak egyharmad részig
nyissa ki.
Óvja a gyermekeket a napfénytől, a hátsó
oldalablakokra tegyen napellenzőt.
Page 178 of 368
176
Biztonság
Biztonsági gyermekzár
A hátsó ajtók belső nyitókarral történő nyitását megakadályozó mechanikus szerkezet.
A retesz a hátsó ajtók élén található.
Reteszelés
)
Állítsa az A
reteszt 1.
helyzetbe.
Kireteszelés
)
Állítsa az A
reteszt 2.
helyzetbe.
Page 179 of 368
177
7
Gyakorlati tudnivalók
A készlet a csomagtérben, a padló alatt
található. A rendszer egy kompresszorból és egy
tömítőanyagot tartalmazó flakonból áll, és a
gumiabroncs ideiglenes javítását
teszi lehetővé,
amíg a legközelebbi műhelyig el nem jut.
A készlet a gumiabroncs futófelüleletén vagy
peremén keletkező legtöbb, a gumiabroncs
sérülését okozó lyuk javítására alkalmas.
Ideiglenes gumiabroncs-javító készlet
Hozzáférés a készlethez
1.
12 voltos kompresszor beépített
nyomásmérővel a gumiabroncs
nyomásának mérésére és beállítására.
A hozzáféréshez:
)
Nyissa ki a csomagtartót.
)
Emelje meg a padlót és vegye ki.
)
Vegye elő a készletet.
A készlet tartalma
A sebességkorlátozásos matricát
fel kell ragasztani a kormányra
emlékeztetőül, hogy az egyik kerék
csak ideiglenesen használható.
Ne lépje túl a 80 km/h sebességet,
ha valamelyik gumiabroncsot ezzel a
készlettel javította meg.
2.
Tömítőanyag-flakon a gumiabroncs
ideiglenes javításához .
3.
Ta r t a l é k s z e l e p tű.
4.
Szeleptű be-/kihajtó szerszám.
5.
Befecskendezőcső.
6.
Szívócső a tömítőanyag esetleges
eltávolításához.
7.
Sebességkorlátozás matrica.
A sérült gumiabroncs megjavításának
vagy egy kisebb felfújható
eszköz felfújásának idejére a
gépjármű elektromos áramkörére
csatlakoztathatja a kompresszort.
Page 180 of 368
178
Gyakorlati tudnivalók
1. Tömítés
A javítás menete
A gumiabroncsba fúródott idegen testet
ne távolítsa el.
)
Állítsa le a gépjárművet a lehető
legbiztonságosabban, víszszintes és stabil
talajon.
)
Húzza be a parkolóféket.
)
Állítsa a sebességváltó kart R
helyzetbe
mechanikus váltóval, vagy P
helyzetbe
CVT váltóval szerelt gépjármű esetén.
)
Vegye le a gyújtást.
)
Jelölje be a sebességkorlátozásos
matricán a javítandó kereket, majd
ragassza a matricát a kormánykerékre,
emlékeztetőül, hogy az egyik kerék csak
ideiglenesen használható.
)
Vegye le a szelepsapkát a javítandó kerék
szelepéről.
)
A zacskóban található szerszám
segítségével csavarozza ki a szeleptűt és
tegye egy tiszta helyre.
)
Csatlakoztassa a csövet a javítandó
gumiabroncs szelepére.
)
Rázza fel a tömítőanyagot tartalmazó
flakont, távolítsa el a záródugót, és
csavarja be a befecskendezőcsövet.
