CITROEN C4 AIRCROSS 2014 Manuales de Empleo (in Spanish)

1
39
Control de marcha


Pantalla 1



Pantalla 2



Causa



Solución/Acción



Observaciones




Anomalía de la caja de velocidades
CVT. Consulte con la red CITROËN o con
un taller cualificado.

La temperatura del sistema de
transmisión de cuatro ruedas
motrices es excesiva. Detenga el vehículo y consulte con
la red CITROËN o con un taller
cualificado. El vehículo cambia
automáticamente a modo de
tracción delantera (2WD).

El nivel del depósito de carburante
está bajo. Llene cuanto antes el depósito de
carburante.






Se ha alcanzado el nivel mínimo
del depósito de aditivo del filtro de
partículas. Lleve el vehículo enseguida a la red
CITROËN o a un taller cualificado
para proceder a completar el nivel. Sólo para el motor 1,6 l HDi.




+ Inicio de saturación del filtro de
partículas. En cuanto las condiciones de
circulación lo permitan, regenere
el filtro circulando a una velocidad
mínima de 40 km/h durante unos
20 minutos (con el motor 1,6 l HDi,
la velocidad mínima es de 60 km/h). Si el mensaje permanece
encendido, consulte con la
red CITROËN o con un taller
cualificado.

Fallo del filtro de partículas. Detenga el vehículo en las mejores
condiciones de seguridad posibles. Consulte enseguida con la
red CITROËN o con un taller
cualificado.

40
Control de marcha


Pantalla 1



Pantalla 2



Causa



Solución/Acción



Observaciones




Nivel inadecuado del aceite del
motor (inferior al mínimo o superior
al máximo). Detenga el vehículo en las mejores
condiciones de seguridad posibles.
Compruebe el nivel con la varilla y
complete el nivel si es insuficiente.
Si el nivel es superior al máximo,
no arranque el vehículo y contacte
con la red CITROËN o con un taller
cualificado.
Nunca circule con un nivel de
aceite
de motor
inadecuado.



*


*
Presencia de agua en el filtro de
gasoil. En los motores diésel, existe
riesgo de deterioro del sistema de
inyección. Consulte enseguida con la
red CITROËN o con un taller
cualificado.

La temperatura exterior es inferior o
igual a 3 °C (37 °F). Posibilidad de placas de hielo.
Preste atención y modere la
velocidad.


No se ha pisado el pedal de
embrague al arrancar el motor. Pise el pedal de embrague para
arrancar el motor. Para los vehículos equipados con
caja de velocidades manual.

La palanca de cambios no está ni
en posición P
ni en posición N
al
arrancar el motor. Coloque la palanca de cambios en
posición P
para arrancar el motor. Para los vehículos equipados con
caja de velocidades CVT.

No se ha pisado el pedal del freno
al arrancar el motor. Pise el pedal del freno para
arrancar el motor.

*
Según destino.

1
41
Control de marcha


Pantalla 1



Pantalla 2



Dispositivo



Observaciones

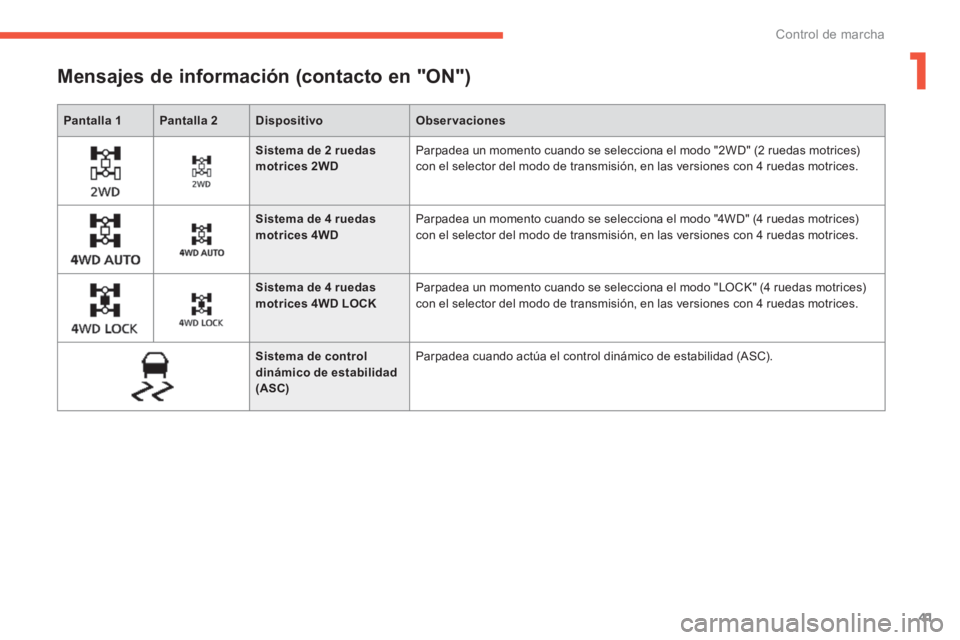

Mensajes de información (contacto en "ON")






Sistema de 2 ruedas
motrices 2WD

Parpadea un momento cuando se selecciona el modo "2WD" (2 ruedas motrices)
con el selector del modo de transmisión, en las versiones con 4 ruedas motrices.





Sistema de 4 ruedas
motrices 4WD

Parpadea un momento cuando se selecciona el modo "4WD" (4 ruedas motrices)
con el selector del modo de transmisión, en las versiones con 4 ruedas motrices.





Sistema de 4 ruedas
motrices 4WD LOCK

Parpadea un momento cuando se selecciona el modo "LOCK" (4 ruedas motrices)
con el selector del modo de transmisión, en las versiones con 4 ruedas motrices.



Sistema de control
dinámico de estabilidad
(ASC)

Parpadea cuando actúa el control dinámico de estabilidad (ASC).

42
Control de marcha


Pantalla 1



Pantalla 2



Dispositivo



Causa



Observaciones



Solución/Acciones








Mensajes de prevención






Indicador de
mantenimiento

Avisa al conductor de que ha
superado el plazo previsto
para la siguiente revisión. Se enciende durante unos
segundos al poner el
contacto. Consulte con la red
CITROËN o con un taller
cualificado.





Recordatorio de
descanso

Avisa al conductor de
que debe detenerse para
descansar. Se enciende cuando se
alcanza el tiempo de
circulación previamente
seleccionado por el conductor.
Una señal suena 3 veces y
luego vuelve a sonar cada
5 minutos hasta que se
detenga el vehículo. Se aconseja hacer una
pausa aproximadamente
cada dos horas.

1
43
Control de marcha






Ordenador de a bordo

Con el contacto puesto, pulse el botón INFO

tantas veces como sea necesario para ver
sucesivamente las siguientes pantallas:


- cuentakilómetros total y cuentakilómetros
parcial A;

- cuentakilómetros total y cuentakilómetros
parcial B;

- indicador de mantenimiento;

- temperatura del líquido de refrigeración;

- autonomía;

- consumo medio;

- velocidad media;

- consumo instantáneo;

- menú de ajuste;

- mensajes de alerta, si los hubiera.



Visualización de los datos






Cuentakilómetros total

Sistema que mide la distancia total recorrida
por el vehículo desde su puesta en circulación.
El kilometraje total se indica
en la parte inferior de la
pantalla.







Cuentakilómetros parcial
(recorridos A o B)

Puesta a cero

Con el contacto puesto, cuando uno de los
recorridos A
o B
aparezca en pantalla, pulse el
botón INFO
durante más de 2 segundos. Sólo
se pondrá a cero el recorrido indicado.


Estos dos recorridos indican
la distancia recorrida desde
la última puesta a cero del
cuentakilómetros.
Pulse el botón INFO

para mostrar el recorrido
deseado.

44
Control de marcha

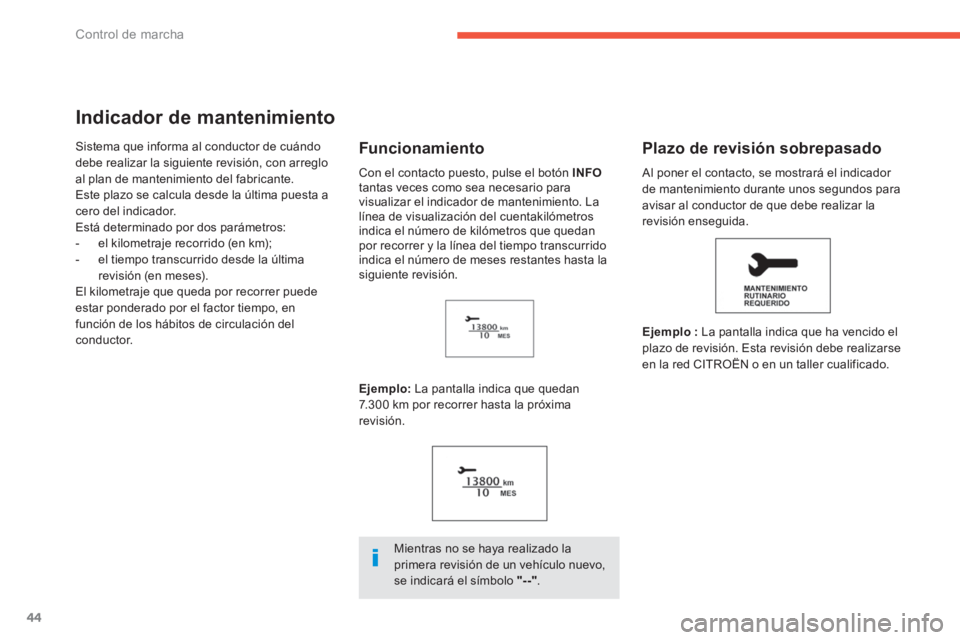

Indicador de mantenimiento

Sistema que informa al conductor de cuándo
debe realizar la siguiente revisión, con arreglo
al plan de mantenimiento del fabricante.
Este plazo se calcula desde la última puesta a
cero del indicador.
Está determinado por dos parámetros:


- el kilometraje recorrido (en km);

- el tiempo transcurrido desde la última
revisión (en meses).
El kilometraje que queda por recorrer puede
estar ponderado por el factor tiempo, en
función de los hábitos de circulación del
conductor.

Ejemplo:
La pantalla indica que quedan
7.300 km por recorrer hasta la próxima
revisión.
Plazo de revisión sobrepasado


Ejemplo
:
La pantalla indica que ha vencido el
plazo de revisión. Esta revisión debe realizarse
en la red CITROËN o en un taller cualificado.


Funcionamiento

Mientras no se haya realizado la
primera revisión de un vehículo nuevo,
se indicará el símbolo "--"
. Al poner el contacto, se mostrará el indicador
de mantenimiento durante unos segundos para
avisar al conductor de que debe realizar la
revisión enseguida. Con el contacto puesto, pulse el botón INFO

tantas veces como sea necesario para
visualizar el indicador de mantenimiento. La
línea de visualización del cuentakilómetros
indica el número de kilómetros que quedan
por recorrer y la línea del tiempo transcurrido
indica el número de meses restantes hasta la
siguiente revisión.

1
45
Control de marcha

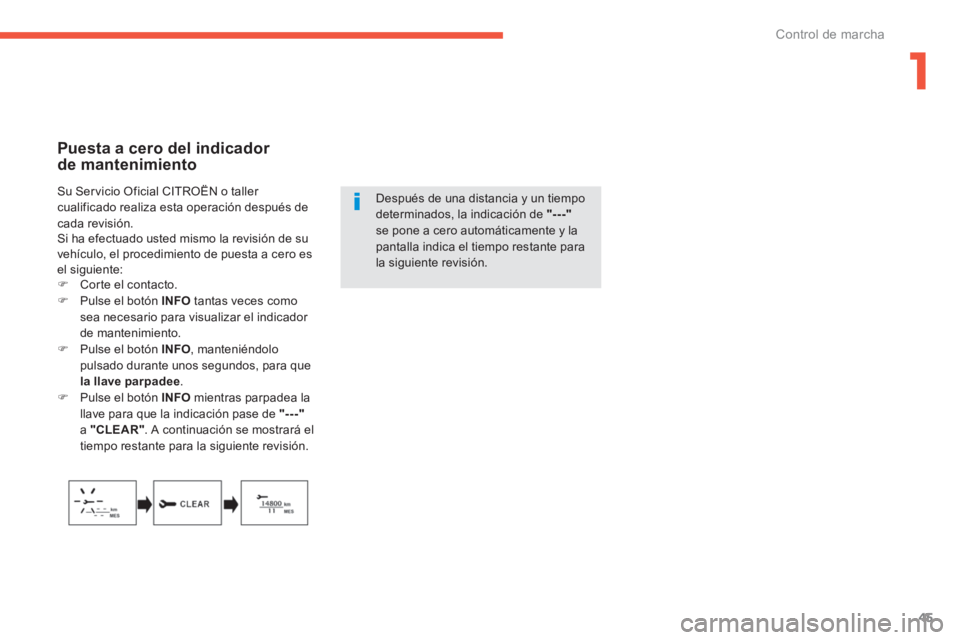

Puesta a cero del indicador
de mantenimiento

Después de una distancia y un tiempo
determinados, la indicación de "---"

se pone a cero automáticamente y la
pantalla indica el tiempo restante para
la siguiente revisión.
Su Ser vicio Oficial CITROËN o taller
cualificado realiza esta operación después de
cada revisión.
Si ha efectuado usted mismo la revisión de su
vehículo, el procedimiento de puesta a cero es
el siguiente:


)
Corte el contacto.

)
Pulse el botón INFO
tantas veces como
sea necesario para visualizar el indicador
de mantenimiento.

)
Pulse el botón INFO
, manteniéndolo
pulsado durante unos segundos, para que
la llave parpadee
.

)
Pulse el botón INFO
mientras parpadea la
llave para que la indicación pase de "---"

a "CLEAR"
. A continuación se mostrará el
tiempo restante para la siguiente revisión.

46
Control de marcha
Con el motor en marcha,
indica la temperatura del
líquido de refrigeración.






Autonomía


Con el motor en marcha
,
indica el número de
kilómetros que se pueden
aún recorrer con el
carburante que queda en
el depósito, en función
del consumo medio de
los últimos kilómetros
recorridos.
La autonomía indicada puede variar
después de un cambio de conducción o
de relieve que ocasionen una variación
importante del consumo instantáneo.
Si sólo se repostan unos litros, el valor
indicado será erróneo. Por lo tanto,
debe llenarse el depósito siempre que
sea posible.










Indicador de temperatura
del líquido de
refrigeración
Si la barra se aproxima a la posición crítica
situada a la derecha, la temperatura es excesiva.
El símbolo parpadea cuando el motor se
sobrecalienta.


Detenga
inmediatamente
el vehículo en las
mejores condiciones de seguridad posibles

.



Espere unos minutos antes de apagar el
motor.
Cuando la autonomía es inferior a 50 km
,
aparecen unos guiones.
Llene el depósito lo antes posible.
La autonomía volverá a calcularse.

Espere a que el motor se enfríe para
completar el nivel. El circuito de
refrigeración está a presión.
Para evitar quemarse, afloje dos
vueltas el tapón para dejar que caiga la
presión.
Una vez haya caído la presión, retire
el tapón y complete el nivel si es
necesario.
Consulte con la red CITROËN o con un
taller cualificado.

Cuando se desconecta la batería, los
datos de consumo anteriores se borran,
y el valor será distinto al indicado antes
de desconectar la batería. La distancia
indicada debe considerarse como
orientativa.

1
47
Control de marcha

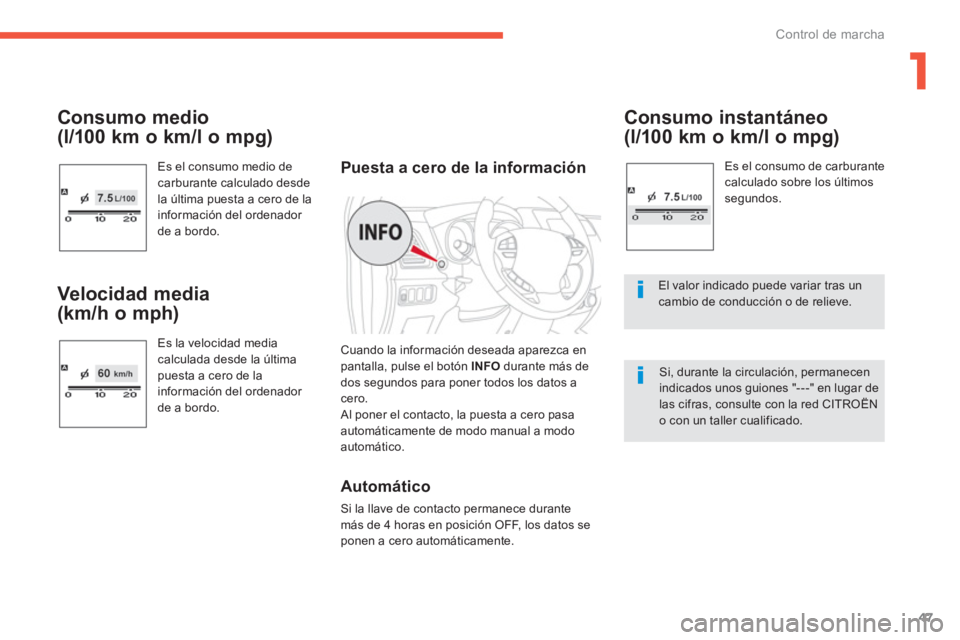

Consumo medio
(l/100 km o km/l o mpg)
Es el consumo medio de
carburante calculado desde
la última puesta a cero de la
información del ordenador
de a bordo.


Velocidad media
(km/h o mph)
Es la velocidad media
calculada desde la última
puesta a cero de la
información del ordenador
de a bordo.


Consumo instantáneo
(l/100 km o km/l o mpg)
Es el consumo de carburante
calculado sobre los últimos
segundos.

El valor indicado puede variar tras un
cambio de conducción o de relieve.

Si, durante la circulación, permanecen
indicados unos guiones "- - -" en lugar de
las cifras, consulte con la red CITROËN
o con un taller cualificado.



Puesta a cero de la información

Cuando la información deseada aparezca en
pantalla, pulse el botón INFO
durante más de
dos segundos para poner todos los datos a
cero.
Al poner el contacto, la puesta a cero pasa
automáticamente de modo manual a modo
automático.


Automático

Si la llave de contacto permanece durante
más de 4 horas en posición OFF, los datos se
ponen a cero automáticamente.

48
Control de marcha
Los distintos menús pueden variar entre el
cuadro de a bordo de tipo 1 y el de tipo 2.

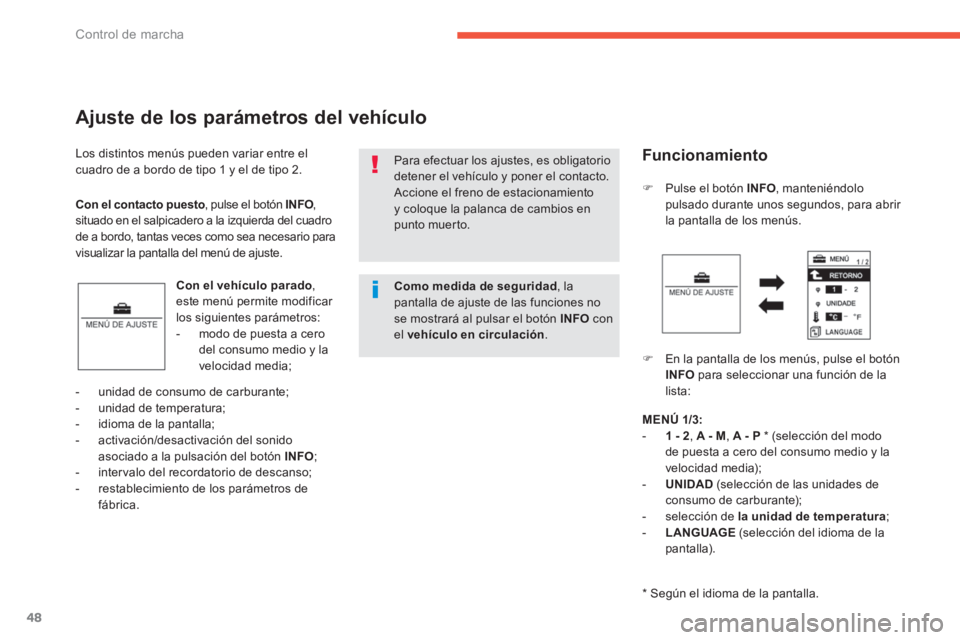

Ajuste de los parámetros del vehículo


Con el vehículo parado
,
este menú permite modificar
los siguientes parámetros:


- modo de puesta a cero
del consumo medio y la
velocidad media;

)
Pulse el botón INFO
, manteniéndolo
pulsado durante unos segundos, para abrir
la pantalla de los menús.

)
En la pantalla de los menús, pulse el botón
INFO
para seleccionar una función de la
lista:

- unidad de consumo de carburante;

- unidad de temperatura;

- idioma de la pantalla;

- activación/desactivación del sonido
asociado a la pulsación del botón INFO
;

- inter valo del recordatorio de descanso;

- restablecimiento de los parámetros de
fábrica.
Para efectuar los ajustes, es obligatorio
detener el vehículo y poner el contacto.
Accione el freno de estacionamiento
y coloque la palanca de cambios en
punto muerto.
Con el contacto puesto
, pulse el botón INFO
,
situado en el salpicadero a la izquierda del cuadro
de a bordo, tantas veces como sea necesario para
visualizar la pantalla del menú de ajuste.


Funcionamiento


MENÚ 1/3:



- 1 - 2
, A - M
, A - P
* (selección del modo
de puesta a cero del consumo medio y la
velocidad media);

- UNIDAD
(selección de las unidades de
consumo de carburante);

- selección de la unidad de temperatura
;

- LANGUAGE
(selección del idioma de la
pantalla).



*
Según el idioma de la pantalla.

Como medida de seguridad
, la
pantalla de ajuste de las funciones no
se mostrará al pulsar el botón INFO
con
el vehículo en circulación
.
