CITROEN C4 CACTUS 2014 Betriebsanleitungen (in German)

19
E3_de_Chap00b_prise-en-main_ed01-2014

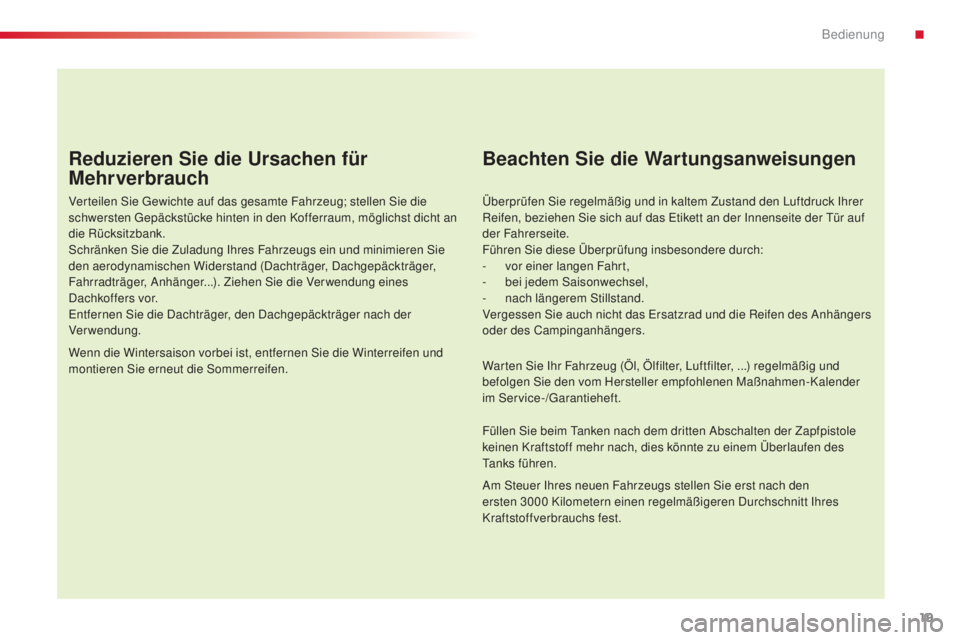

Reduzieren Sie die Ursachen für
Mehrverbrauch
Verteilen Sie Gewichte auf das gesamte Fahrzeug; stellen Sie die
schwersten Gepäckstücke hinten in den Kofferraum, möglichst dicht an
die Rücksitzbank.
Schränken Sie die Zuladung Ihres Fahrzeugs ein und minimieren Sie
den aerodynamischen Widerstand (Dachträger, Dachgepäckträger,
Fahrradträger, Anhänger...). Ziehen Sie die Verwendung eines
Dachkoffers vor.
Entfernen Sie die Dachträger, den Dachgepäckträger nach der
Verwendung.
Wenn die Wintersaison vorbei ist, entfernen Sie die Winterreifen und
montieren Sie erneut die Sommerreifen.
Beachten Sie die Wartungsanweisungen
Überprüfen Sie regelmäßig und in kaltem Zustand den Luftdruck Ihrer
Reifen, beziehen Sie sich auf das Etikett an der Innenseite der Tür auf
der Fahrerseite.
Führen Sie diese Überprüfung insbesondere durch:
-
v
or einer langen Fahrt,
-
be

i jedem Saisonwechsel,
-
na

ch längerem Stillstand.
Vergessen Sie auch nicht das Ersatzrad und die Reifen des Anhängers
oder des Campinganhängers.
Warten Sie Ihr Fahrzeug (Öl, Ölfilter, Luftfilter, ...) regelmäßig und
befolgen Sie den vom Hersteller empfohlenen Maßnahmen-Kalender
im Service-/Garantieheft.
Füllen Sie beim Tanken nach dem dritten Abschalten der Zapfpistole
keinen Kraftstoff mehr nach, dies könnte zu einem Überlaufen des
Tanks führen.
Am Steuer Ihres neuen Fahrzeugs stellen Sie erst nach den
ersten 3000


Kilometern einen regelmäßigeren Durchschnitt Ihres
Kraftstoffverbrauchs fest.
.
Bedienung

20

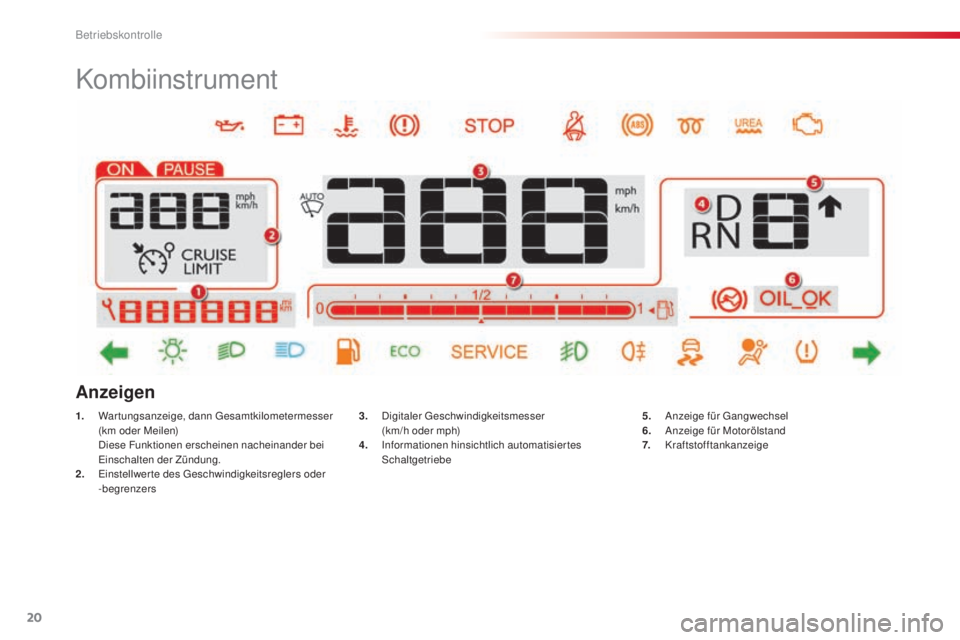

Kombiinstrument
1. Wartungsanzeige, dann Gesamtkilometermesser (km oder Meilen)
D

iese Funktionen erscheinen nacheinander bei
Einschalten der Zündung.
2.
E

instellwerte des Geschwindigkeitsreglers oder
-begrenzers 3. D
igitaler Geschwindigkeitsmesser
(km/h oder mph)
4.
In

formationen hinsichtlich automatisiertes
Schaltgetriebe
Anzeigen
5. Anzeige für Gangwechsel
6. A nzeige für Motorölstand
7.


Kraftstofftankanzeige
Betriebskontrolle

21
E3_de_Chap01_controle-de-marche_ed01-2014

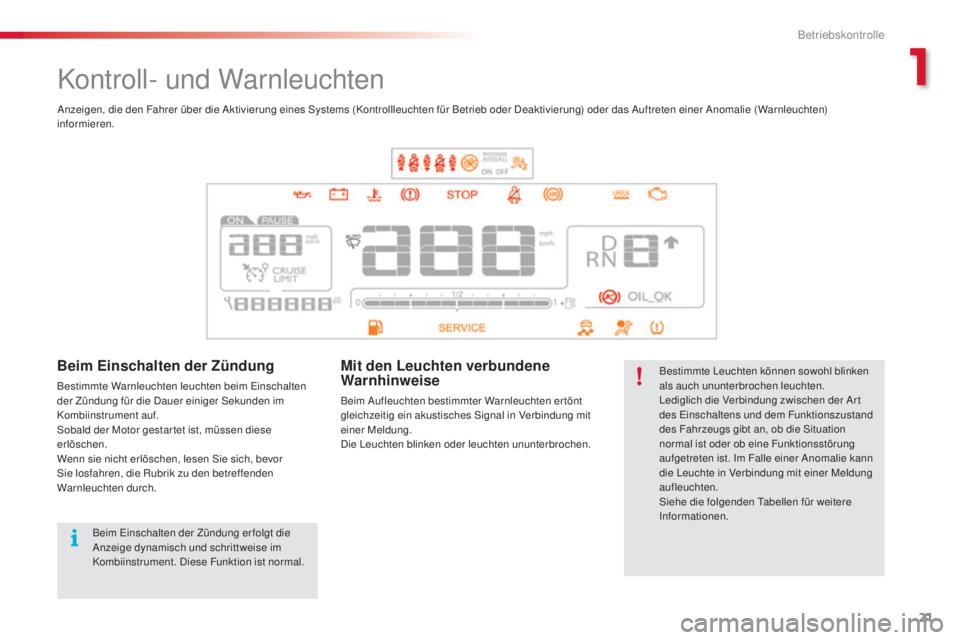

Kontroll- und Warnleuchten
Bestimmte Leuchten können sowohl blinken
als auch ununterbrochen leuchten.
Lediglich die Verbindung zwischen der Ar t
des Einschaltens und dem Funktionszustand
des Fahrzeugs gibt an, ob die Situation
normal ist oder ob eine Funktionsstörung
aufgetreten ist. Im Falle einer Anomalie kann
die Leuchte in Verbindung mit einer Meldung
aufleuchten.
Siehe die folgenden Tabellen für weitere
Informationen.
Anzeigen, die den Fahrer über die Aktivierung eines Systems (Kontrollleuchten für Betrieb oder Deaktivierung) oder das Auftreten einer Anomalie (Warnleuchten)
informieren.Beim Einschalten der Zündung
Bestimmte Warnleuchten leuchten beim Einschalten
der Zündung für die Dauer einiger Sekunden im
Kombiinstrument auf.
Sobald der Motor gestar tet ist, müssen diese
erlöschen.
Wenn sie nicht erlöschen, lesen Sie sich, bevor
Sie losfahren, die Rubrik zu den betreffenden
Warnleuchten durch.
Mit den Leuchten verbundene
Warnhinweise
Beim Aufleuchten bestimmter Warnleuchten ertönt
gleichzeitig ein akustisches Signal in Verbindung mit
einer Meldung.
Die Leuchten blinken oder leuchten ununterbrochen.
Beim Einschalten der Zündung erfolgt die
Anzeige dynamisch und schrittweise im
Kombiinstrument. Diese Funktion ist normal.
1
Betriebskontrolle

22

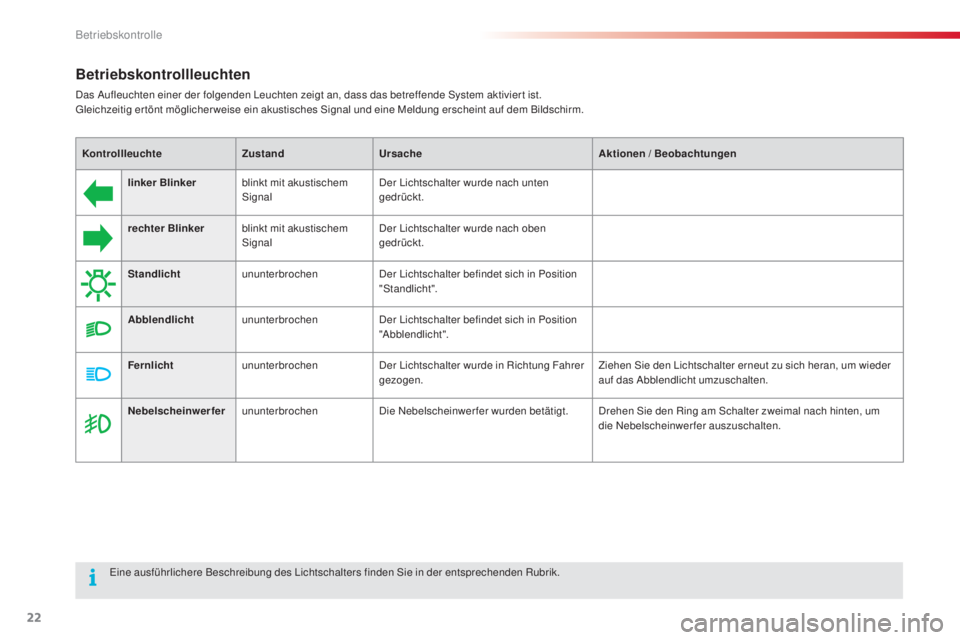

Betriebskontrollleuchten
Das Aufleuchten einer der folgenden Leuchten zeigt an, dass das betreffende System aktivier t ist.
Gleichzeitig ertönt möglicherweise ein akustisches Signal und eine Meldung erscheint auf dem Bildschirm.linker Blinker blinkt mit akustischem
Signal Der Lichtschalter wurde nach unten
gedrückt.
rechter Blinker blinkt mit akustischem
Signal Der Lichtschalter wurde nach oben
gedrückt.
Standlicht ununterbrochen Der Lichtschalter befindet sich in Position
"Standlicht".
Abblendlicht ununterbrochen Der Lichtschalter befindet sich in Position
"Abblendlicht".
Fernlicht ununterbrochen Der Lichtschalter wurde in Richtung Fahrer
gezogen. Ziehen Sie den Lichtschalter erneut zu sich heran, um wieder
auf das Abblendlicht umzuschalten.
Nebelscheinwerfer ununterbrochen Die Nebelscheinwerfer wurden betätigt. Drehen Sie den Ring am Schalter zweimal nach hinten, um
die Nebelscheinwerfer auszuschalten.
Eine ausführlichere Beschreibung des Lichtschalters finden Sie in der entsprechenden Rubrik.
Kontrollleuchte
ZustandUrsache Aktionen / Beobachtungen
Betriebskontrolle

23
E3_de_Chap01_controle-de-marche_ed01-2014

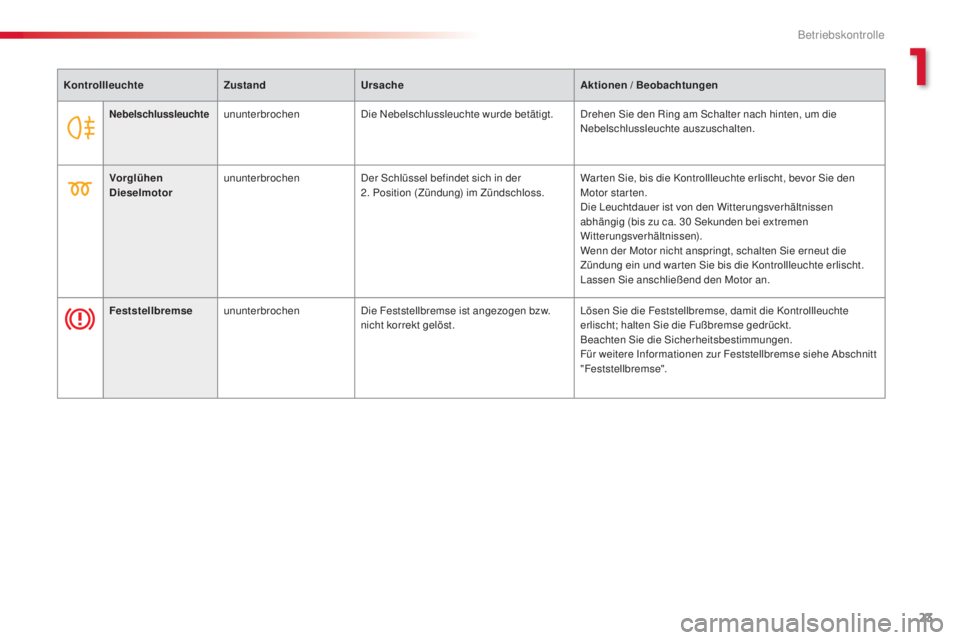

NebelschlussleuchteununterbrochenDie Nebelschlussleuchte wurde betätigt. Drehen Sie den Ring am Schalter nach hinten, um die
Nebelschlussleuchte auszuschalten.
Vorglühen
Dieselmotor ununterbrochen
Der Schlüssel befindet sich in der
2. Position (Zündung) im Zündschloss. War ten Sie, bis die Kontrollleuchte erlischt, bevor Sie den
Motor starten.
Die Leuchtdauer ist von den Witterungsverhältnissen
abhängig (bis zu ca. 30
Sekunden bei extremen
Witterungsverhältnissen).
Wenn der Motor nicht anspringt, schalten Sie erneut die
Zündung ein und war ten Sie bis die Kontrollleuchte erlischt.
Lassen Sie anschließend den Motor an.
Feststellbremse ununterbrochen Die Feststellbremse ist angezogen bzw.
nicht korrekt gelöst. Lösen Sie die Feststellbremse, damit die Kontrollleuchte
erlischt; halten Sie die Fußbremse gedrückt.
Beachten Sie die Sicherheitsbestimmungen.
Für weitere Informationen zur Feststellbremse siehe Abschnitt
"Feststellbremse".
Kontrollleuchte
ZustandUrsache Aktionen / Beobachtungen
1
Betriebskontrolle

24

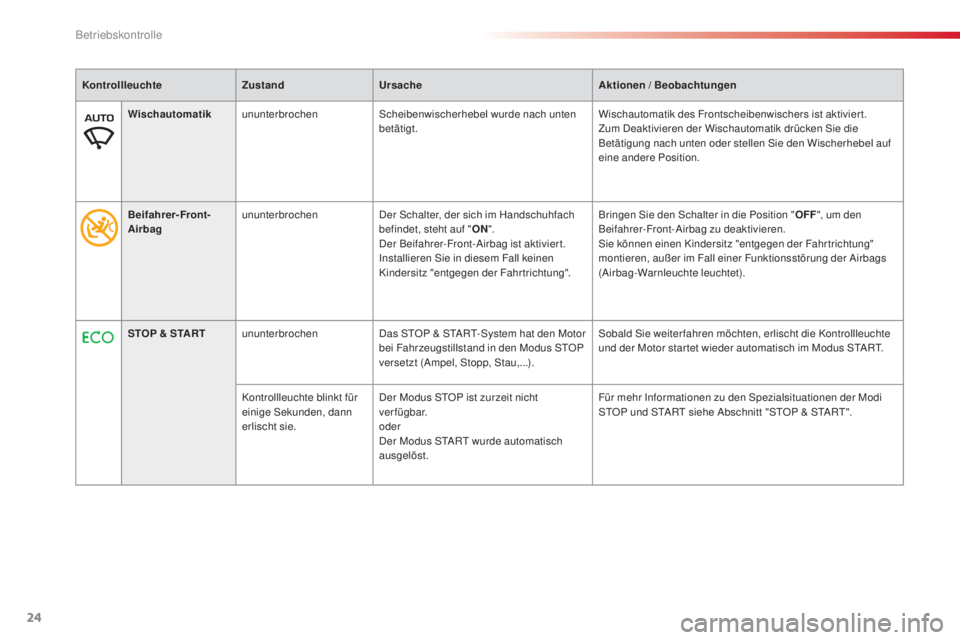

Wischautomatikununterbrochen Scheibenwischerhebel wurde nach unten
betätigt. Wischautomatik des Frontscheibenwischers ist aktiviert.
Zum Deaktivieren der Wischautomatik drücken Sie die
Betätigung nach unten oder stellen Sie den Wischerhebel auf
eine andere Position.
STOP & START ununterbrochen Das STOP & START-System hat den Motor
bei Fahrzeugstillstand in den Modus STOP
versetzt (Ampel, Stopp, Stau,...). Sobald Sie weiter fahren möchten, erlischt die Kontrollleuchte
und der Motor star tet wieder automatisch im Modus START.
Kontrollleuchte blinkt für
einige Sekunden, dann
erlischt sie. Der Modus STOP ist zurzeit nicht
verfügbar.
oder
Der Modus START wurde automatisch
ausgelöst. Für mehr Informationen zu den Spezialsituationen der Modi
STOP und START siehe Abschnitt "STOP & START".
Kontrollleuchte
ZustandUrsache Aktionen / Beobachtungen
Beifahrer-Front-
Airbag ununterbrochen
Der Schalter, der sich im Handschuhfach
befindet, steht auf "ON".
Der Beifahrer-Front-Airbag ist aktiviert.
Installieren Sie in diesem Fall keinen
Kindersitz "entgegen der Fahrtrichtung". Bringen Sie den Schalter in die Position "
OFF", um den
Beifahrer-Front-Airbag zu deaktivieren.
Sie können einen Kindersitz "entgegen der Fahr trichtung"
montieren, außer im Fall einer Funktionsstörung der Airbags
(Airbag-Warnleuchte leuchtet).
Betriebskontrolle

25
E3_de_Chap01_controle-de-marche_ed01-2014
Beifahrer-Front-
Airbagununterbrochen
Der Schalter im Handschuhfach steht auf
der Position "OFF".
Der Beifahrer-Front-Airbag ist deaktiviert.
Sie können einen Kindersitz "entgegen
der Fahr trichtung" montieren, außer im
Fall einer Funktionsstörung der Airbags
(Airbag-Warnleuchte leuchtet). Stellen Sie den Schalter auf die Position "ON"
, um den
Beifahrer-Front-Airbag zu aktivieren.
Montieren Sie in diesem Fall den Kindersitz nicht "entgegen
der Fahrtrichtung".
Elektronische
Stabilitätskontrolle
(DSC/ASR) ununterbrochen
Die Taste wurde betätigt und die
Kontrollleuchte schaltet sich ein.
DSC/ASR sind deaktiviert.
DSC: elektronisches Stabilitätsprogramm
ASR: Antriebsschlupfregelung Drücken Sie auf die Taste, um DSC/ASR zu aktivieren. Die
zugehörige Kontrollleuchte erlischt.
DSC/ASR sind beim Star ten des Fahrzeugs automatisch
funktionsbereit.
In deaktivier tem Zustand wird das System ab einer
Geschwindigkeit von etwa 50
km/h automatisch wieder
aktiviert.
Für weitere Informationen über DSC/ASR, siehe
entsprechende Rubrik.
Kontrollleuchte
ZustandUrsache Aktionen / Beobachtungen

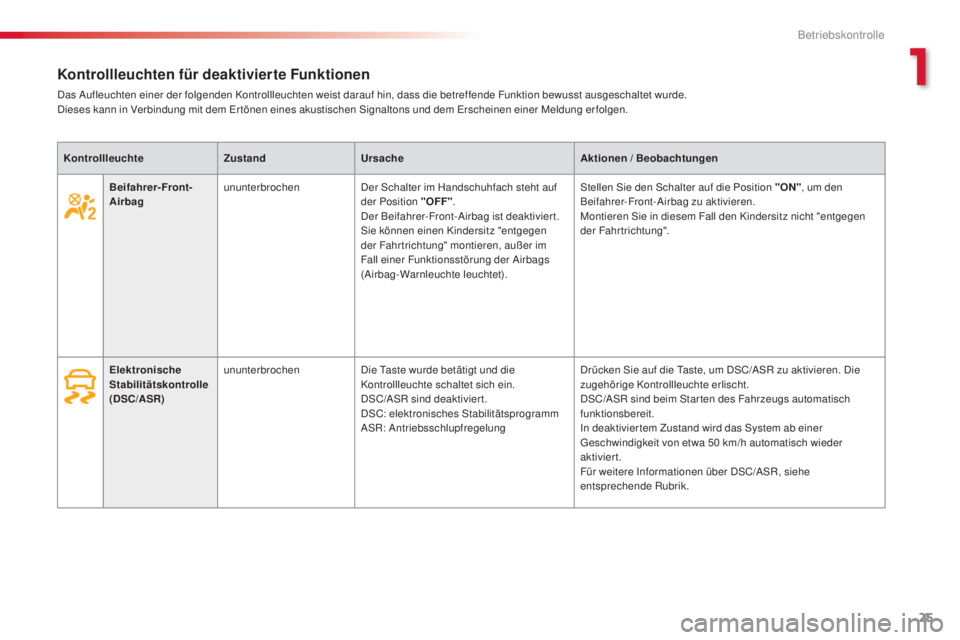

Kontrollleuchten für deaktivierte Funktionen
Das Aufleuchten einer der folgenden Kontrollleuchten weist darauf hin, dass die betreffende Funktion bewusst ausgeschaltet wurde.
Dieses kann in Verbindung mit dem Ertönen eines akustischen Signaltons und dem Erscheinen einer Meldung erfolgen.
1
Betriebskontrolle

26

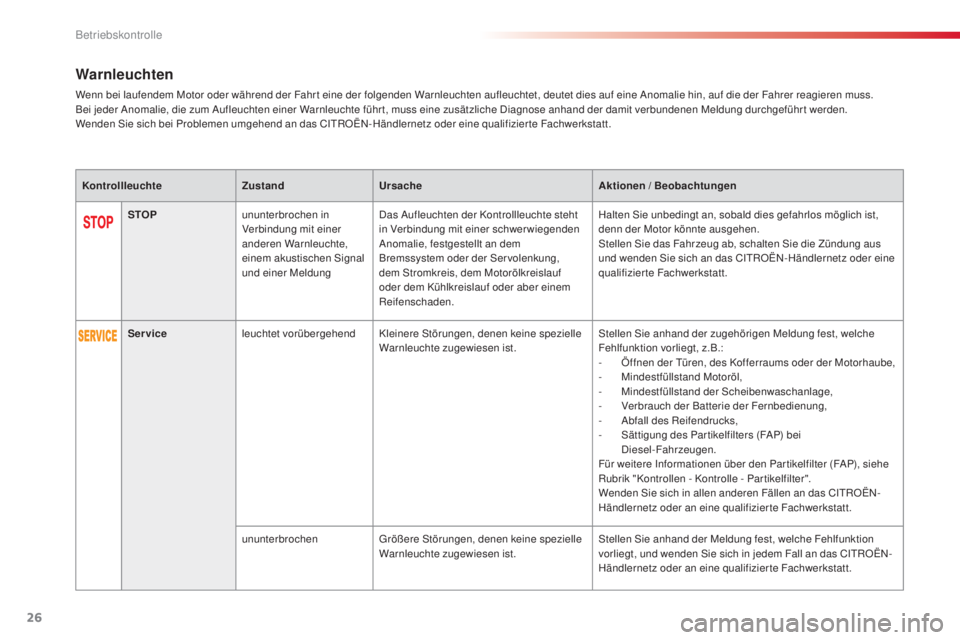

Warnleuchten
Wenn bei laufendem Motor oder während der Fahr t eine der folgenden Warnleuchten aufleuchtet, deutet dies auf eine Anomalie hin, auf die der Fahrer reagieren muss.
Bei jeder Anomalie, die zum Aufleuchten einer Warnleuchte führ t, muss eine zusätzliche Diagnose anhand der damit verbundenen Meldung durchgeführ t werden.
Wenden Sie sich bei Problemen umgehend an das CITROËN-Händlernetz oder eine qualifizierte Fachwerkstatt.STOP ununterbrochen in
Verbindung mit einer
anderen Warnleuchte,
einem akustischen Signal
und einer Meldung Das Aufleuchten der Kontrollleuchte steht
in Verbindung mit einer schwerwiegenden
Anomalie, festgestellt an dem
Bremssystem oder der Servolenkung,
dem Stromkreis, dem Motorölkreislauf
oder dem Kühlkreislauf oder aber einem
Reifenschaden. Halten Sie unbedingt an, sobald dies gefahrlos möglich ist,
denn der Motor könnte ausgehen.
Stellen Sie das Fahrzeug ab, schalten Sie die Zündung aus
und wenden Sie sich an das CITROËN-Händlernetz oder eine
qualifizierte Fachwerkstatt.
Kontrollleuchte
ZustandUrsache Aktionen / Beobachtungen
Service leuchtet vorübergehend Kleinere Störungen, denen keine spezielle
Warnleuchte zugewiesen ist. Stellen Sie anhand der zugehörigen Meldung fest, welche
Fehlfunktion vorliegt, z.B.:
-

Ö
ffnen der Türen, des Kofferraums oder der Motorhaube,
-
M

indestfüllstand Motoröl,
-
M

indestfüllstand der Scheibenwaschanlage,
-
V

erbrauch der Batterie der Fernbedienung,
-

A
bfall des Reifendrucks,
-

S
ättigung des Par tikelfilters (FAP) bei
Diesel-Fahrzeugen.
Für weitere Informationen über den Par tikelfilter (FAP), siehe
Rubrik "Kontrollen - Kontrolle - Par tikelfilter".
Wenden Sie sich in allen anderen Fällen an das CITROËN-
Händlernetz oder an eine qualifizierte Fachwerkstatt.
ununterbrochen Größere Störungen, denen keine spezielle
Warnleuchte zugewiesen ist. Stellen Sie anhand der Meldung fest, welche Fehlfunktion
vorliegt, und wenden Sie sich in jedem Fall an das CITROËN-
Händlernetz oder an eine qualifizierte Fachwerkstatt.
Betriebskontrolle

27
E3_de_Chap01_controle-de-marche_ed01-2014
KontrollleuchteZustandUrsache Aktionen / Beobachtungen
MotorselbstdiagnoseblinktDie Motorsteuerung weist einen Defekt auf. Es besteht die Gefahr, dass der Katalysator beschädigt wird.
Lassen Sie eine Überprüfung durch einen CITROËN-
Vertragspartner oder eine qualifizierte Fachwerkstatt
durchführen.
ununterbrochen Die Abgasentgiftungsanlage weist einen
Defekt auf.
Die Kontrollleuchte muss nach dem Star ten des Motors erlöschen.Wenn sie weiter leuchtet, wenden Sie sich umgehend an das
CITROËN-Händlernetz oder eine qualifizierte Fachwerkstatt.

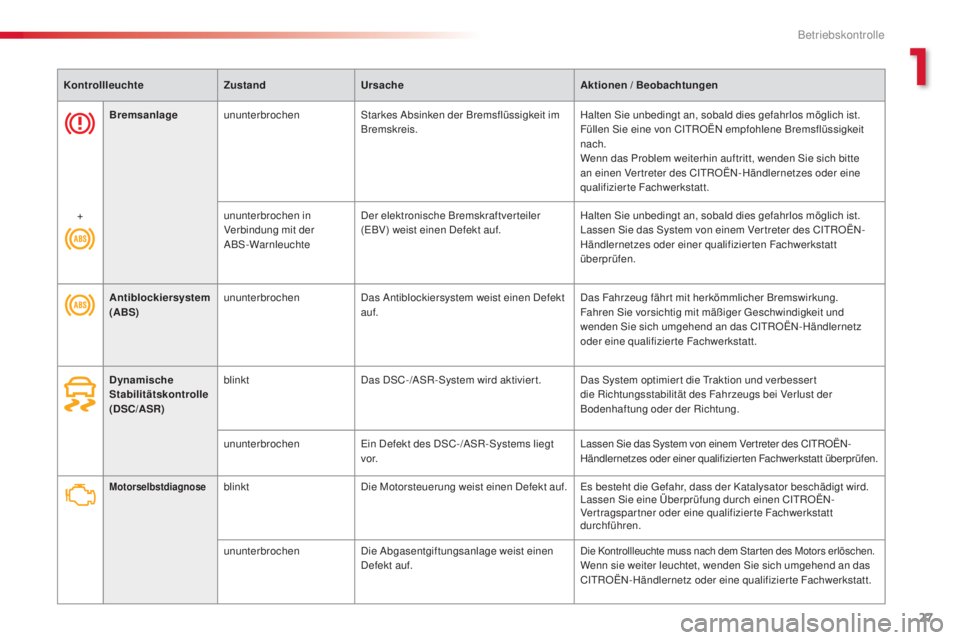

Antiblockiersystem
(ABS)
ununterbrochen
Das Antiblockiersystem weist einen Defekt
auf. Das Fahrzeug fährt mit herkömmlicher Bremswirkung.
Fahren Sie vorsichtig mit mäßiger Geschwindigkeit und
wenden Sie sich umgehend an das CITROËN-Händlernetz
oder eine qualifizierte Fachwerkstatt.
Dynamische
Stabilitätskontrolle
(DSC/ASR) blinkt
Das DSC-/ASR-System wird aktiviert. Das System optimier t die Traktion und verbesser t
die Richtungsstabilität des Fahrzeugs bei Verlust der
Bodenhaftung oder der Richtung.
ununterbrochen Ein Defekt des DSC-/ASR-Systems liegt
vo r. Lassen Sie das System von einem Ver treter des CITROËN-
Händlernetzes oder einer qualifizierten Fachwerkstatt überprüfen.
Bremsanlage
ununterbrochen Starkes Absinken der Bremsflüssigkeit im
Bremskreis. Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.
Füllen Sie eine von CITROËN empfohlene Bremsflüssigkeit
nach.
Wenn das Problem weiterhin auftritt, wenden Sie sich bitte
an einen Vertreter des CITROËN-Händlernetzes oder eine
qualifizierte Fachwerkstatt.
+ ununterbrochen in
Verbindung mit der
ABS-WarnleuchteDer elektronische Bremskraftverteiler
(EBV) weist einen Defekt auf.
Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.
Lassen Sie das System von einem Ver treter des CITROËN-
Händlernetzes oder einer qualifizierten Fachwerkstatt
überprüfen.
1
Betriebskontrolle

28

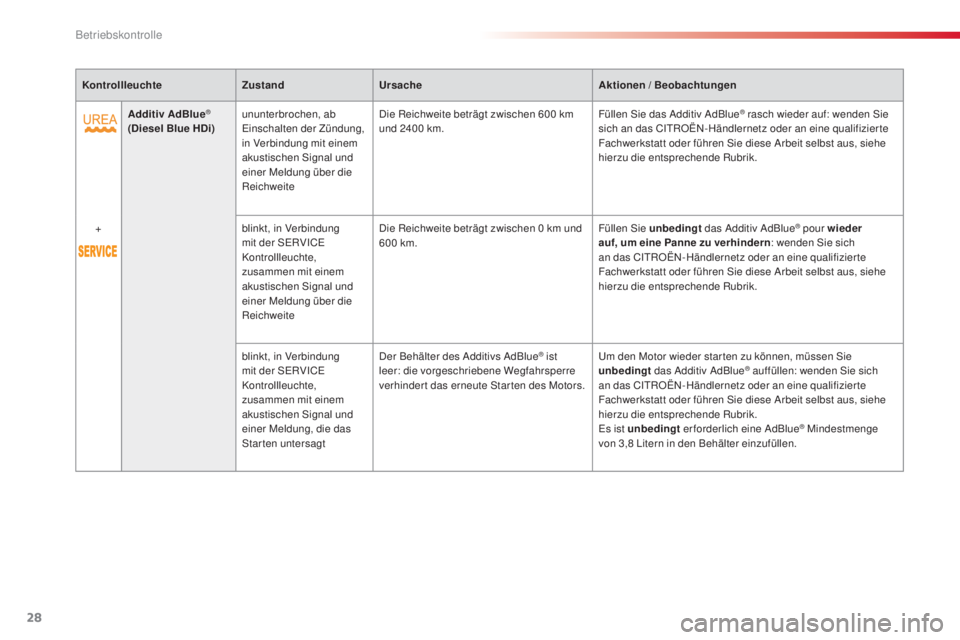

KontrollleuchteZustandUrsache Aktionen / Beobachtungen
Additiv AdBlue
®
(Diesel Blue HDi) ununterbrochen, ab
Einschalten der Zündung,
in Verbindung mit einem
akustischen Signal und
einer Meldung über die
Reichweite Die Reichweite beträgt zwischen 600
km
und 2400
km.Füllen Sie das Additiv AdBlue® rasch wieder auf: wenden Sie
sich an das CITROËN-Händlernetz oder an eine qualifizierte
Fachwerkstatt oder führen Sie diese Arbeit selbst aus, siehe
hierzu die entsprechende Rubrik.
+ blinkt, in Verbindung
mit der SERVICE
Kontrollleuchte,
zusammen mit einem
akustischen Signal und
einer Meldung über die
ReichweiteDie Reichweite beträgt zwischen 0

km und
600

km. Füllen Sie unbedingt
das Additiv AdBlue
® pour wieder
auf, um eine Panne zu verhindern : wenden Sie sich
an das CITROËN-Händlernetz oder an eine qualifizierte
Fachwerkstatt oder führen Sie diese Arbeit selbst aus, siehe
hierzu die entsprechende Rubrik.
blinkt, in Verbindung
mit der SERVICE
Kontrollleuchte,
zusammen mit einem
akustischen Signal und
einer Meldung, die das
Starten untersagt Der Behälter des Additivs AdBlue
® ist
leer: die vorgeschriebene Wegfahrsperre
verhinder t das erneute Star ten des Motors. Um den Motor wieder star ten zu können, müssen Sie
unbedingt
das Additiv AdBlue® auffüllen: wenden Sie sich
an das CITROËN-Händlernetz oder an eine qualifizierte
Fachwerkstatt oder führen Sie diese Arbeit selbst aus, siehe
hierzu die entsprechende Rubrik.
Es ist unbedingt erforderlich eine AdBlue
® Mindestmenge
von 3,8

Litern in den Behälter einzufüllen.
Betriebskontrolle
