CITROEN C4 CACTUS 2014 Instrukcja obsługi (in Polish)

19
E3_pl_Chap00b_prise-en-main_ed01-2014

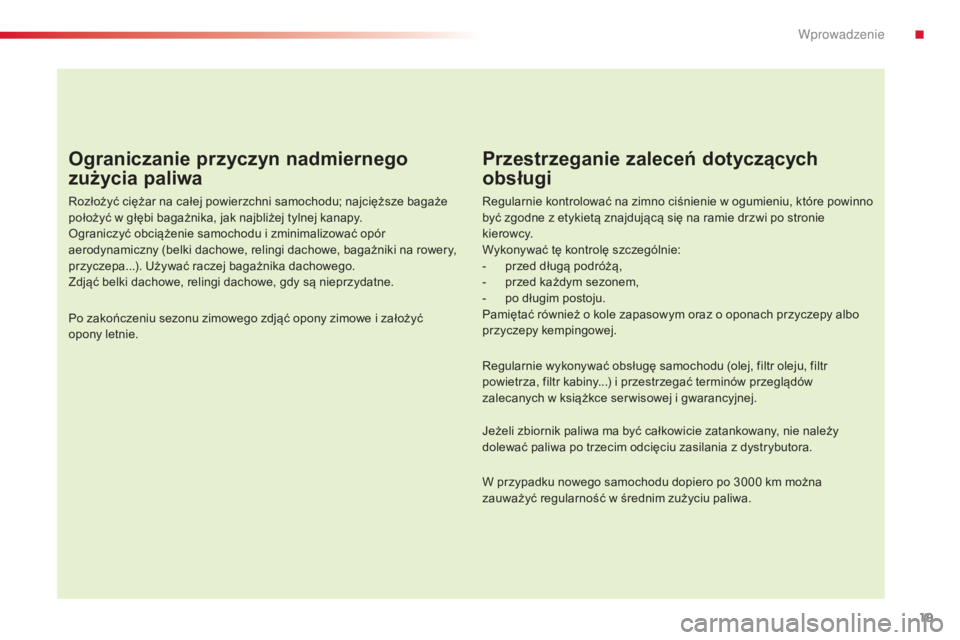

Ograniczanie przyczyn nadmiernego
zużycia paliwa
Rozłożyć ciężar na całej powierzchni samochodu; najcięższe bagaże
położyć w głębi bagażnika, jak najbliżej tylnej kanapy.
Ograniczyć obciążenie samochodu i zminimalizować opór
aerodynamiczny (belki dachowe, relingi dachowe, bagażniki na rowery,
przyczepa...). Używać raczej bagażnika dachowego.
Zdjąć belki dachowe, relingi dachowe, gdy są nieprzydatne.
Po zakończeniu sezonu zimowego zdjąć opony zimowe i założyć
opony letnie.
Przestrzeganie zaleceń dotyczących
obsługi
Regularnie kontrolować na zimno ciśnienie w ogumieniu, które powinno
być zgodne z etykietą znajdującą się na ramie drzwi po stronie
kierowcy.
Wykonywać tę kontrolę szczególnie:
-
p
rzed długą podróżą,
-

p
rzed każdym sezonem,
-

p
o długim postoju.
Pamiętać również o kole zapasowym oraz o oponach przyczepy albo
przyczepy kempingowej.
Regularnie wykonywać obsługę samochodu (olej, filtr oleju, filtr
powietrza, filtr kabiny...) i przestrzegać terminów przeglądów
zalecanych w książkce ser wisowej i gwarancyjnej.
Jeżeli zbiornik paliwa ma być całkowicie zatankowany, nie należy
dolewać paliwa po trzecim odcięciu zasilania z dystrybutora.
W przypadku nowego samochodu dopiero po 3000
km można
zauważyć regularność w średnim zużyciu paliwa.
.
W

20
Zestaw wskaźników
1. Licznik serwisowy, następnie: Licznik całkowitego przebiegu (km lub mile).
F

unkcje wyświetlają się sukcesywnie po
włączeniu zapłonu.
2.
W

artości regulatora lub ogranicznika
prędkości. 3. P
rędkościomierz cyfrowy (km/h lub mph).
4. I nformacje związane z manualną
sterowaną skrzynią biegów.
Wyświetlacze
5. Wskaźnik zmiany biegu.
6. W skaźnik poziomu oleju silnikowego.
7.
W

skaźnik poziomu paliwa.
Kontrola jazdy

21
E3_pl_Chap01_controle-de-marche_ed01-2014
Kontrolki
Niektóre kontrolki mogą posiadać dwa
tryby sygnalizacji: świecenie ciągłe albo
miganie.
Tylko na podstawie związku sygnału
kontrolki ze stanem pracy samochodu
można stwierdzić, czy jest to sytuacja
normalna, czy pojawiła się usterka.
W przypadku usterki zapaleniu się
kontrolki może towarzyszyć komunikat.
Aby uzyskać więcej informacji,
należy zapoznać się z tabelami
zamieszczonymi w dalszej części.
Sygnalizatory wzrokowe informują kierowcę o włączeniu danego systemu (kontrolki działania lub wyłączenia) lub o pojawieniu się usterki
(kontrolka alarmowa).Po włączeniu zapłonu
Niektóre kontrolki alarmowe włączają się
w zestawie wskaźników na kilka sekund
w momencie włączenia zapłonu.
Po uruchomieniu silnika kontrolki te powinny
zgasnąć.
Jeżeli palą się na stałe przed ruszeniem,
należy sprawdzić znaczenie danego alarmu
w odnośnej rubryce.
Ostrzeżenia powiązane
Zapaleniu się niektórych kontrolek może
towarzyszyć sygnał dźwiękowy i komunikat.
Kontrolka może zapalić się na stałe lub migać.
Po włączeniu stacyjki wyświetlanie
w zestawie wskaźników odbywa się
w sposób dynamiczny i progresywny.
Jest to normalne działanie.
1
Kontrola jazdy

22
Kontrolki działania
Zapalenie się jednej z następujących kontrolek potwierdza włączenie odpowiedniego systemu.
Może temu towarzyszyć sygnał dźwiękowy i komunikat na ekranie.Kontrolka lewego
kierunkowskazu miga + brzęczyk. Przełącznik oświetlenia przestawiony
w dół.
Kontrolka prawego
kierunkowskazumiga + brzęczyk. Przełącznik oświetlenia przestawiony w górę.
Światła
pozycyjne na stałe.
Przełącznik oświetlenia w pozycji
"Światła pozycyjne".
Światła mijania na stałe. Przełącznik oświetlenia w pozycji
"Światła mijania".
Światła drogowe na stałe. Przełącznik oświetlenia pociągnięty
do siebie. Pociągnąć za przełącznik, aby włączyć ponownie
światła mijania.
Reflektor y
przeciwmgłowe
przednie na stałe.
Przednie reflektory przeciwmgłowe
są włączone. Obrócić pierścień na przełączniku dwa razy do tyłu,
aby wyłączyć przednie reflektory przeciwmgłowe.
Dodatkowe informacje na temat sterowania oświetleniem znajdują się w odpowiedniej rubryce.
Kontrolka
StanPrzyczyna Działania / Uwagi
Kontrola jazdy

23
E3_pl_Chap01_controle-de-marche_ed01-2014
Światło
przeciwmgłowe
tylnena stałe.
Tylne światło przeciwmgłowe jest
włączone. Obrócić pierścień na przełączniku do tyłu, aby
wyłączyć światło przeciwmgłowe.
Świece żarowe –
Diesel na stałe.
Klucz znajduje się w
położeniu
2 (zapłon) w stacyjce.Przed rozruchem zaczekać na zgaśnięcie kontrolki.
Czas świecenia się kontrolki zależy od warunków
klimatycznych (do około 30
sekund w ekstremalnych
warunkach klimatycznych).
Jeżeli silnik nie ruszy, włączyć ponownie stacyjkę
i znów zaczekać na zgaśnięcie kontrolki, a potem
uruchomić silnik.
Hamulec
postojowy na stałe.
Hamulec postojowy jest zaciągnięty
lub nie do końca zwolniony. Trzymając nogę na pedale hamulca, zwolnić hamulec
postojowy, aby kontrolka zgasła.
Przestrzegać zasad bezpieczeństwa.
Dodatkowe informacje na temat hamulca postojowego
znajdują się w rozdziale "Hamulec postojowy".
Kontrolka
StanPrzyczyna Działania / Uwagi
1
Kontrola jazdy

24
Automatyczna
praca
wycieraczekna stałe.
Przełącznik wycieraczek jest
naciśnięty do dołu. Funkcja automatycznej pracy wycieraczek przedniej
szyby jest włączona.
Aby wyłączyć funkcję automatycznej pracy
wycieraczek, nacisnąć przełącznik do dołu albo
ustawić przełącznik wycieraczek w innym położeniu.
Stop & Star t na stałe.
Funkcja Stop & Start przełączyła silnik w
tr yb STOP wskutek zatrzymania samochodu
(czer wone światło, znak stop, korki...).Kontrolka gaśnie i silnik rusza automatycznie w trybie
START, gdy tylko kierowca chce odjechać.
miga przez kilka
sekund, a potem
gaśnie. Tryb STOP jest chwilowo
niedostępny.
lub
Tryb START włączył się
automatycznie. Więcej informacji na temat przypadków szczególnych
trybu STOP i trybu START znajduje się w rubryce
"Stop & Start".
Kontrolka
StanPrzyczyna Działania / Uwagi
Przednia
poduszka
powietrzna
pasażera na stałe.
Wyłącznik, umieszczony w schowku
w desce rozdzielczej, jest ustawiony
w położeniu "
ON".
Czołowa poduszka powietrzna pasażera jest
włączona.
W tym przypadku nie należy instalować
fotelika dziecięcego "tyłem do kierunku jazdy ".
Przestawić wyłącznik do położenia " OFF", aby
wyłączyć czołową poduszkę powietrzną pasażera.
Fotelik dziecięcy można zamontować "tyłem do
kierunku jazdy", oprócz przypadku nieprawidłowego
działania poduszek powietrznych (zapalona kontrolka
alarmu poduszek powietrznych).
Kontrola jazdy

25
E3_pl_Chap01_controle-de-marche_ed01-2014
Przednia
poduszka
powietrzna
pasażerana stałe
Przełącznik, umieszczony w schowku,
znajduje się w położeniu "OFF" .
Czołowa poduszka powietrzna
pasażera jest wyłączona.
Fotelik dziecięcy można zamontować
"tyłem do kierunku jazdy", oprócz
przypadku nieprawidłowego
działania poduszek powietrznych
(zapalona kontrolka alarmu poduszek
powietrznych). Aby włączyć czołową poduszkę powietrzną pasażera,
należy ustawić przełącznik w położeniu "ON"
.
W tym przypadku nie należy montować fotelika
dziecięcego "tyłem do kierunku jazdy".
Dynamiczna
kontrola
stabilności
(CDS/ASR) na stałe.
Przycisk jest wciśnięty i włącza się
kontrolka.
CDS/ASR jest wyłączony.
CDS: dynamiczna kontrola
stabilności.
ASR: system zapobiegający
poślizgowi kół. Nacisnąć przycisk, aby włączyć CDS/ASR. Jego
kontrolka gaśnie.
System CDS/ASR włącza się automatycznie po
uruchomieniu samochodu.
W przypadku wyłączenia system aktywuje się
automatycznie powyżej 50
km/h.
Więcej informacji na temat CDS/ASR znajduje się
w odpowiedniej rubryce.
Kontrolka
StanPrzyczyna Działania / Uwagi
Kontrolki wyłączenia
Zapalenie się jednej z następujących kontrolek potwierdza ręczne wyłączenie danego systemu.
Może temu towarzyszyć sygnał dźwiękowy i wyświetlenie komunikatu.
1
Kontrola jazdy

26
Kontrolki alarmowe
Zapalenie się jednej z poniższych kontrolek przy włączonym silniku lub podczas jazdy sygnalizuje usterkę wymagającą inter wencji kierowcy.
Każda usterka powodująca zapalenie się kontrolki alarmowej wymaga przeprowadzenia dodatkowej diagnostyki poprzez zapoznanie się z
odpowiednim komunikatem.
W razie wątpliwości skonsultować się z ASO sieci CITROËN lub z warsztatem specjalistycznym.STOP na stałe, połączona
z inną kontrolką
alarmową, sygnałem
dźwiękowym
i komunikatem. Zapalenie się kontrolki jest związane
z poważną anomalią wykrytą
w układzie hamulcowym lub
wspomagania kierownicy, obwodzie
elektrycznym, układach smarowania
silnika albo chłodzenia bądź też
z przebiciem opony. Należy koniecznie zatrzymać pojazd, zachowując
wszelkie środki bezpieczeństwa, ponieważ silnik
może się wyłączyć.
Zatrzymać się, wyłączyć zapłon i skontaktować
się z ASO sieci CITROËN lub warsztatem
specjalistycznym.
Kontrolka
StanPrzyczyna Działania / Uwagi
Service świeci czasowo. Pojawienie się mniejszych usterek
niepowiązanych z żadną kontrolką. Zidentyfikować usterkę na podstawie odnośnego
komunikatu, np.:
-

o
twarcie drzwi, bagażnika lub pokrywy silnika,
-

m
inimalny poziom oleju silnikowego,
-

m
inimalny poziom płynu spryskiwacza szyb,
-

z
użycie baterii pilota zdalnego sterowania,
-

s
padek ciśnienia w ogumieniu,
-

z
atkanie filtra cząstek stałych (FAP) w pojazdach
z silnikiem Diesla.
Więcej informacji na temat FAP zawiera rubryka
"Kontrole – Filtr cząstek stałych".
W razie innych usterek skontaktować się z ASO sieci
CITROËN lub z warsztatem specjalistycznym.
na stałe. Pojawienie się poważnych usterek
niepowiązanych z żadną kontrolką. Zidentyfikować usterkę, sprawdzając wyświetlany
komunikat, i jak najszybciej skontaktować się z ASO
sieci CITROËN lub z warsztatem specjalistycznym.
Kontrola jazdy

27
E3_pl_Chap01_controle-de-marche_ed01-2014
KontrolkaStanPrzyczyna Działania / Uwagi
System
autodiagnostyki
silnika miga.
Usterka systemu kontroli silnika. Ryzyko zniszczenia katalizatora.
Sprawdzić w ASO sieci CITROËN lub w warsztacie
specjalistycznym.
na stałe. Usterka układu czystości spalin. Kontrolka powinna zgasnąć po uruchomieniu silnika.
Jeżeli nie zgaśnie, jak najszybciej skontaktować się z
ASO sieci CITROËN lub z warsztatem specjalistycznym.
System
zapobiegający
zablokowaniu
kół (ABS)
na stałe.
Usterka systemu zapobiegającego
zablokowaniu kół. Pojazd zachowuje hamowanie klasyczne.
Kontynuować ostrożnie jazdę z umiarkowaną
prędkością i jak najszybciej skontaktować się z ASO
sieci CITROËN lub z warsztatem specjalistycznym.
Dynamiczna
kontrola
stabilności
(CDS/ASR) miga.
Uruchomienie regulacji CDS/ASR. System optymalizuje działanie układu napędowego
i poprawia stabilność kierunkową pojazdu
w przypadku utraty przyczepności lub toru jazdy.
na stałe. Usterka systemu CDS/ASR. Sprawdzić w ASO sieci CITROËN lub w warsztacie
specjalistycznym.
Układ
hamulcowy
na stałe.
Duży spadek poziomu płynu
hamulcowego w układzie
hamulcowym. Należy zatrzymać pojazd, zachowując wszelkie środki
bezpieczeństwa.
Uzupełnić poziom płynem zalecanym przez CITROËNA.
Jeżeli problem nadal występuje, sprawdzić
układ w ASO sieci CITROËN lub w warsztacie
specjalistycznym.
+ na stałe, powiązana
z kontrolką ABS.Usterka elektronicznego rozdzielacza
siły hamowania (REF). Należy zatrzymać pojazd, zachowując wszelkie środki
bezpieczeństwa.
Przeprowadzić kontrolę w ASO sieci CITROËN lub
w warsztacie specjalistycznym.
1
Kontrola jazdy

28
KontrolkaStanPrzyczyna Działania / Uwagi
Dodatek AdBlue
®
(Diesel Blue HDi) na stałe, z chwilą
włączenia stacyjki,
wraz z towarzyszącym
sygnałem dźwiękowym
i komunikatem
podającym pozostały
przebieg. Możliwy przebieg zawiera się
pomiędzy 600
i 2400 km.Należy szybko uzupełnić zapas dodatku AdBlue®:
skontaktować się z ASO sieci CITROËN albo
z warsztatem specjalistycznym lub wykonać tę
operację samemu, korzystając z informacji zawartych
w odpowiedniej rubryce.
+ miga, w połączeniu
z kontrolką SERVICE
wraz z towarzyszącym
sygnałem dźwiękowym
i komunikatem
podającym możliwy
pozostały przebieg. Możliwy przebieg zawiera się
pomiędzy 0

i 600

km. Należy
koniecznie uzupełnić dodatek AdBlue
®,
aby uniknąć awarii : skontaktować się z ASO sieci
CITROËN albo z warsztatem specjalistycznym
lub wykonać tę operację samemu, korzystając z
informacji zawartych w odpowiedniej rubryce.
miga, w połączeniu
z kontrolką SERVICE,
wraz z towarzyszącym
sygnałem
dźwiękowym
i komunikatem
sygnalizującym zakaz
rozruchu. Zbiornik dodatku AdBlue
® jest
pusty: przepisowa blokada rozruchu
uniemożliwia ponowne uruchomienie
silnika. Aby móc ponownie uruchomić silnik, należy
koniecznie
uzupełnić zapas dodatku AdBlue®:
skontaktować się z ASO sieci CITROËN albo
z warsztatem specjalistycznym lub wykonać tę
operację samemu, korzystając z informacji zawartych
w odpowiedniej rubryce.
Należy koniecznie wlać do zbiornika minimum
3,8

litra dodatku AdBlue
®.
Kontrola jazdy
