Page 151 of 334

149
E3_it_Chap08_securite_enfants_ed01-2014

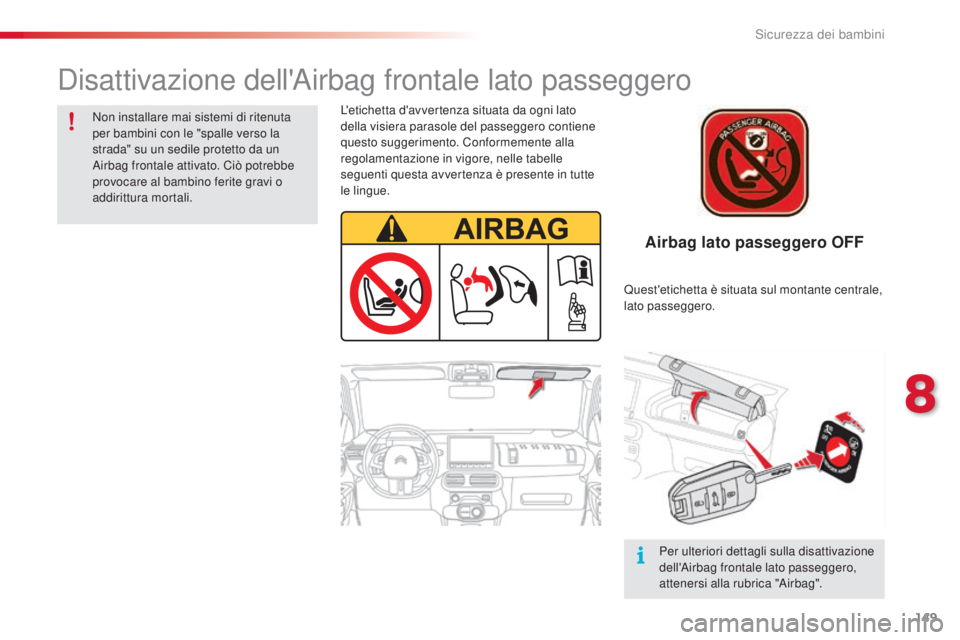

Airbag lato passeggero OFF
L'etichetta d'avvertenza situata da ogni lato
della visiera parasole del passeggero contiene
questo suggerimento. Conformemente alla
regolamentazione in vigore, nelle tabelle
seguenti questa avvertenza è presente in tutte
le lingue.
Non installare mai sistemi di ritenuta
per bambini con le "spalle verso la
strada" su un sedile protetto da un
Airbag frontale attivato. Ciò potrebbe
provocare al bambino ferite gravi o
addirittura mortali.
Per ulteriori dettagli sulla disattivazione
dell'Airbag frontale lato passeggero,
attenersi alla rubrica "Airbag".
Disattivazione dell'Airbag frontale lato passeggero
Quest'etichetta è situata sul montante centrale,
lato passeggero.
8
Sicurezza dei bambini
Page 152 of 334

150
AR
BGНИКОГА НЕ инсталирайте детско столче на седалка с АКТИВИРАНА предна ВЪЗДУШНА ВЪЗГЛАВНИЦ А. Това можеда причини СМЪРТ или
СЕРИОЗНО НАРАНЯВАНЕ на детето.
CS NIKDY neumisťujte dětské zádržné zařízení orientované směrem dozadu na sedadlo chráněné AKTIVOVANÝM čelním AIRBAGEM. Hrozí nebezpečí
SMRTI DÍTĚTE nebo VÁ ŽNÉHO ZR ANĚNÍ.
DA Brug aldrig en bagudvendt barnestol på et sæde der er beskyttet af en aktiv airbag. Død eller alvorlig skade på barnet kan forekomme.
DE Ver wenden Sie NIEMALS einen Kindersitz oder Babyschale gegen die Fahr trichtung bei AKTIVIERTEM Airbag, TOD oder ERNSTHAFTE
VERLETZUNGEN können die Folge sein.
EL Μη χρησιμοποιείτε ΠΟΤΕ παιδικό κάθισμα με την πλάτη του προς το εμπρός μέρος του αυτοκινήτου, σε μια θέση που προστατεύεται από ΜΕΤΩΠΙΚΟ
αερόσακο που είναι ΕΝΕΡΓΟΣ. Αυτό μπορεί να έχει σαν συνέπεια το ΘΑΝΑΤΟ ή το ΣΟΒΑΡΟ ΤΡΑΥΜΑΤΙΣΜΟ του ΠΑΙΔΙΟΥ
EN NEVER use a rear ward facing child restraint on a seat protected by an ACTIVE AIRBAG in front of it, DEATH or SERIOUS INJURY to the CHILD can
occur
ES NO INSTALAR NUNCA EL SISTEMA DE RETENCIÓN PAR A NIÑOS DE ESPALDAS AL SENTIDO DE LA CIRCULACIÓN SOBRE UN ASIENTO
PROTEGIDO CON UN COJÍN INFLABLE FRONTAL ( AIRBAG ) ACTIVADO. ESTO PUEDE CAUSAR LA MUERTE DEL BEBE O HERIRLO
GRAVEMENTE.
ET Ärge kasutage kunagi lapse tur vatooli seljaga sõidusuunas sõiduki istmel mis on kaitstud AKTIVEERITUD TURVAPADJAGA. See võib põhjustada lapsele
R ASKEID VIGASTUSI või SURMA.
FI ÄLÄ KOSK A AN aseta lapsen tur vaistuinta selkä ajosuuntaan istuimelle, jonka edessä suojana on käyttöön aktivoitu TURVAT Y YNY. Sen laukeaminen voi
aiheuttaa LAPSEN KUOLEMAN tai VAK AVAN LOUKK A ANTUMISEN.
FR NE JAMAIS installer de système de retenue pour enfants faisant face vers l’arrière sur un siège protégé par un COUSSIN GONFLABLE frontal ACTIVÉ.
Cela peut provoquer la MORT de l’ENFANT ou le BLESSER GR AVEMENT
HR NIK ADA ne postavljati dječju sjedalicu leđima u smjeru vožnje na sjedalo zaštićeno UKLJUČENIM prednjim ZR AČNIM JASTUKOM. To bi moglo
uzrokovati SMRT ili TEŠKU OZLJEDU djeteta.
HU SOHA ne használjon menetiránynak háttal beszerelt gyermekülést olyan ülésen, amely AKTIVÁLT ÁLLAPOTÚ (BEK APCSOLT) FRONTLÉGZSÁKK AL
van védve. Ez a gyermek halálát vagy súlyos sérülését okozhatja.
IT NON installare MAI seggiolini per bambini posizionati in senso contrario a quello di marcia su un sedile protetto da un AIRBAG frontale ATTIVATO. Ciò
potrebbe provocare la MORTE o FERITE GR AVI al bambino.
LT NIEK ADA neįrenkite vaiko prilaikymo priemonės su atgal atgręžtu vaiku ant sėdynės, kuri saugoma VEIKIANČIOS priekinės ORO PAGALVĖS.
Išsiskleidus oro pagalvei vaikas gali būti MIRTINAI arba SUNKIAI TR AUMUOTAS.
LV NAV PIEĻAUJAMS uzstādīt uz aizmuguri vērstu bērnu sēdeklīti priekšējā pasažiera vietā, kurā ir AKTIVIZĒTS priekšējais DROŠĪBAS GAISA SPILVENS.
Tas var izraisīt BĒRNA NĀVI vai radīt NOPIETNUS IEVAINOJUMUS.
E3_it_Chap08_securite_enfants_ed01-2014
Sicurezza dei bambini
Page 153 of 334

151
MTQatt m’ghandek thalli tifel/tifla marbut f’siggu dahru lejn l-Airbag attiva, ghaliex tista’ tikkawza korriment serju jew anke mewt lit-tifel/tifla
NL Plaats NOOIT een kinderzitje met de rug in de rijrichting op een zitplaats waar van de AIRBAG is INGESCHAKELD. Bij het afgaan van de airbag kan het
KIND ERNSTIG OF DODELIJK GEWOND raken.
NO Installer ALDRI et barnesete med ryggen mot kjøreretningen i et sete som er beskyttet med en frontal AKTIVERT KOLLISJONSPUTE, BARNET risikerer
å bli DREPT eller HARDT SK ADET.
PL NIGDY nie instalować fotelika dziecięcego w pozycji «tyłem do kierunku jazdy»na siedzeniu wyposażonym w CZOŁOWĄ PODUSZKĘ POWIETR ZNĄ w
stanie AKT Y WNYM.W przeciwnym razie dziecko narażone będzie na ŚMIERĆ lub BARDZO POWA ŻNE OBR A ŻENIA CIAŁA w momenicie wyzwolenia
poduszki powietrznej
PT NUNCA instale um sistema de retenção para crianças de costas para a estrada, num banco protegido por um AIRBAG frontal ACTIVADO. Esta instalação
poderá provocar FERIMENTOS GR AVES ou a MORTE da CRIANÇA.
RO Nu instalati NICIODATA un sistem de retinere pentru copii, dispus cu spatele in directia de mers, pe un loc din vehicul protejat cu AIRBAG frontal
ACTIVAT. Aceasta ar putea provoca MOARTEA COPILULUI sau R ANIREA lui GR AVA.
RU ВО ВСЕХ СЛУЧА ЯХ ЗАПРЕЩАЕТСЯ использовать обращенное назад детское удерживающее устройство на сиденье, защищенном
ФУНКЦИОНИРУЮЩЕЙ ПОДУШКОЙ БЕЗОПАСНОСТИ, установленной перед этим сиденьем.
Это может привести к ГИБЕЛИ РЕБЕНК А или НАНЕСЕНИЮ ЕМУ СЕРЬЕЗНЫХ ТЕЛЕСНЫХ ПОВРЕЖ ДЕНИЙ
SK NIKDY nepoužívajte na prednom sedadle chránenom AKTÍVNYM AIRBAGOM detské zadržiavacie zariadenie umiestnené v proti smere jazdy. Môže to
spôsobiť SMRŤ, alebo VÁ ŽNE ZR ANENIE DIEŤAŤA.
SL NIKOLI ne nameščajte otroškega sedeža s hrbtom v smeri vožnje, če je VARNOSTNA BLA ZINA pred sprednjim sopotnikovim sedežem AKTIVIR ANA.
Takšna namestitev lahko povzroči SMRT OTROK A ali HUDE POŠKODBE.
SR NIK ADA ne koristite dečje sedište koje se okreće unazad na sedištu zaštićenim AKTIVNIM VA ZDUŠNIM JASTUKOM ispred njega, jer mogu nastupiti
SMRT ili OZBILJNA POVREDA DETETA.
SV Använd ALDRIG en bakåtvänd barnstol i ett säte skyddat av en AKTIV AIRBAG framför det. Det kan orsaka ALLVARLIGA eller DÖDLIGA skador på
barnet.
TR KESİNLKLE HAVA YASTIĞI AKTİF olan ön koltuğa yüzü arkaya dönük bir çocuk koltuğu yerleştirmeyiniz. Bu ÇOCUĞUN ÖLMESİNE veya ÇOK AĞIR
YARALANMASINA sebep olabilir.
E3_it_Chap08_securite_enfants_ed01-2014
8
Sicurezza dei bambini
Page 154 of 334

152
E3_it_Chap08_securite_enfants_ed01-2014
Seggiolini raccomandati da CITROËN
Gruppo 0+ : dalla nascita a 13 kg
L1
"
RÖMER Baby-Safe Plus"
Da fissare con lo schienale verso la strada
Gruppi 2
e 3: da 15 a 36 kg
L4
"KLIPPAN Optima"
A partire da 22
kg (circa 6 anni), utilizzare solo il rialzo.
L5
"RÖMER KIDFIX"
Può essere fissato agli ancoraggi ISOFIX del veicolo. Il bambino è trattenuto dalla cintura di sicurezza.
CITROËN propone una gamma di seggiolini per bambini da fissare con una cintura di sicurezza
a tre punti.
Sicurezza dei bambini
Page 155 of 334

153
E3_it_Chap08_securite_enfants_ed01-2014
Installazione dei seggiolini per bambini fissati con la cintura di
sicurezza
In conformità con la regolamentazione europea, questa tabella indica le possibili posizioni dei seggiolini per bambini che si fissano con la cintura di
sicurezza e dispongono di omologazione universale (a), in funzione del peso del bambino e del sedile nel veicolo.
Sedile Peso del bambino / età indicativa
Gruppo 0 (b) e 0+
Dalla nascita fino a 13 kg Fino a ≈ 1 anno G ruppo 1
Da 9 a 18 kg
Da 1 a ≈ 3 anniGruppo 2
Da 15 a 25 kg
Da 3 a ≈ 6 anniGruppo 3
Da 22 a 36 kg
Da 6 a ≈ 10 anni
1ª fila
Sedile del passeggero anteriore ( c)
senza regolazione in altezza ( d)U UUU
2ª fila Sedili posteriori laterali (
e) U UUU
Sedile posteriore centrale ( e) U (f) U (f) U U
8
Sicurezza dei bambini
Page 156 of 334

154
E3_it_Chap08_securite_enfants_ed01-2014

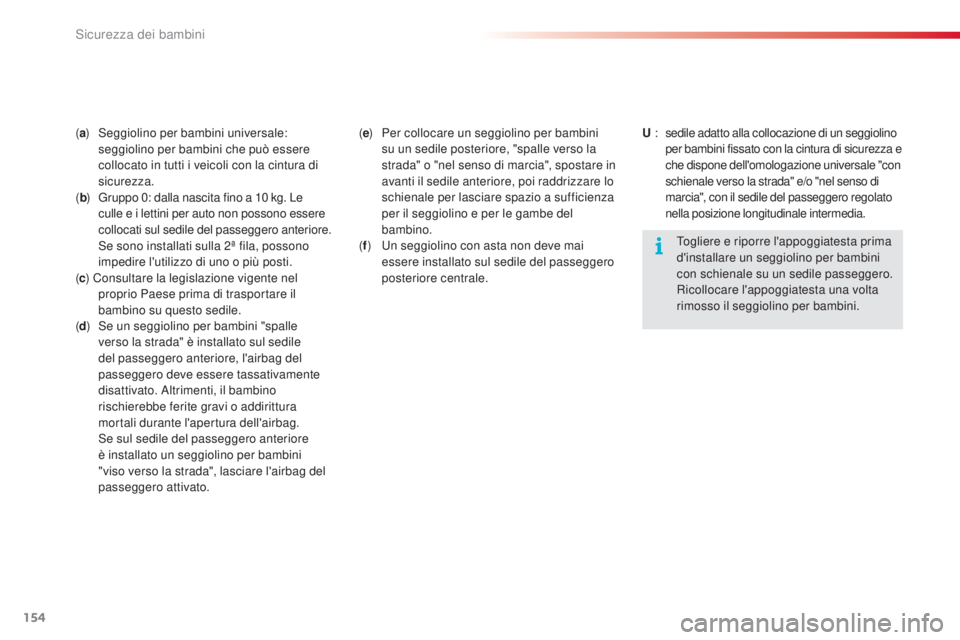

(a ) Seggiolino per bambini universale:
seggiolino per bambini che può essere
collocato in tutti i veicoli con la cintura di
sicurezza.
( b )
G
ruppo 0: dalla nascita fino a 10 kg. Le
culle e i lettini per auto non possono essere
collocati sul sedile del passeggero anteriore.
S
e sono installati sulla 2ª fila, possono
impedire l'utilizzo di uno o più posti.
( c ) Consultare la legislazione vigente nel
proprio Paese prima di trasportare il
bambino su questo sedile. Togliere e riporre l'appoggiatesta prima
d'installare un seggiolino per bambini
con schienale su un sedile passeggero.
Ricollocare l'appoggiatesta una volta
rimosso il seggiolino per bambini.
U : s
edile adatto alla collocazione di un seggiolino
per bambini fissato con la cintura di sicurezza e
che dispone dell'omologazione universale "con
schienale verso la strada" e/o "nel senso di
marcia", con il sedile del passeggero regolato
nella posizione longitudinale intermedia.
( d )
S
e un seggiolino per bambini "spalle
verso la strada" è installato sul sedile
del passeggero anteriore, l'airbag del
passeggero deve essere tassativamente
disattivato. Altrimenti, il bambino
rischierebbe ferite gravi o addirittura
mortali durante l'apertura dell'airbag.
S
e sul sedile del passeggero anteriore
è installato un seggiolino per bambini
"viso verso la strada", lasciare l'airbag del
passeggero attivato. (
e ) Pe r collocare un seggiolino per bambini
su un sedile posteriore, "spalle verso la
strada" o "nel senso di marcia", spostare in
avanti il sedile anteriore, poi raddrizzare lo
schienale per lasciare spazio a sufficienza
per il seggiolino e per le gambe del
bambino.
( f )
U
n seggiolino con asta non deve mai
essere installato sul sedile del passeggero
posteriore centrale.
Sicurezza dei bambini
Page 157 of 334

155
E3_it_Chap08_securite_enfants_ed01-2014
Il veicolo è stato omologato secondo l'ultima
regolamentazione ISOFIX.
I sedili, rappresentati qui sotto, sono dotati di
ancoraggi ISOFIX regolamentari :
Fissaggi "ISOFIX"
Si tratta di tre anelli per ogni sedile : -
u
n anello B
, situato dietro al sedile,
chiamato TOP TETHER per il fissaggio
della cinghia alta.
Il TOP TETHER permette di fissare la cinghia
alta dei seggiolini che ne sono equipaggiati. In
caso di urto frontale, questo dispositivo limita lo
spostamento del seggiolino in avanti.
Questo sistema di ancoraggio ISOFIX garantisce
un montaggio affidabile, solido e rapido del
seggiolino per bambini all'interno del veicolo.
Per conoscere le possibilità di
collocazione dei seggiolini ISOFIX
per bambini nel veicolo, consultare la
tabella riassuntiva. L'errata collocazione del seggiolino
per bambini nel veicolo compromette
la protezione del bambino in caso
d'incidente.
Rispettare rigorosamente i consigli di
montaggio indicati nelle istruzioni di
montaggio dei seggiolini.
Alla collocazione di un seggiolino per bambini
ISOFIX sul sedile posteriore sinistro della
panchetta di sedili posteriore, prima di fissare
il sedile, spostare la cintura di sicurezza
posteriore centrale verso il centro del veicolo,
in modo da non intralciare il funzionamento
della cintura di sicurezza. I seggiolini ISOFIX per bambini
sono dotati di
due sistemi di bloccaggio che si fissano ai due
anelli A .
Alcuni sedili dispongono inoltre di una cinghia
alta da fissare all'anello B .
Per fissare il seggiolino al TOP TETHER :
-
r
imuovere e riporre l'appoggiatesta
prima di collocare il seggiolino su questo
sedile (ricollocarlo dopo aver rimosso il
seggiolino),
-
f
ar passare la cinghia del seggiolino
dietro la parte alta dello schienale del
sedile, centrandola tra i fori delle aste
dell'appoggiatesta,
- f issare l'attacco della cinghia alta all'anello B,
-
t
endere la cinghia alta.
-
d
ue anelli A , situati tra lo schienale e la
seduta del sedile del veicolo, segnalati da
una marchiatura,
8
Sicurezza dei bambini
Page 158 of 334

156
E3_it_Chap08_securite_enfants_ed01-2014

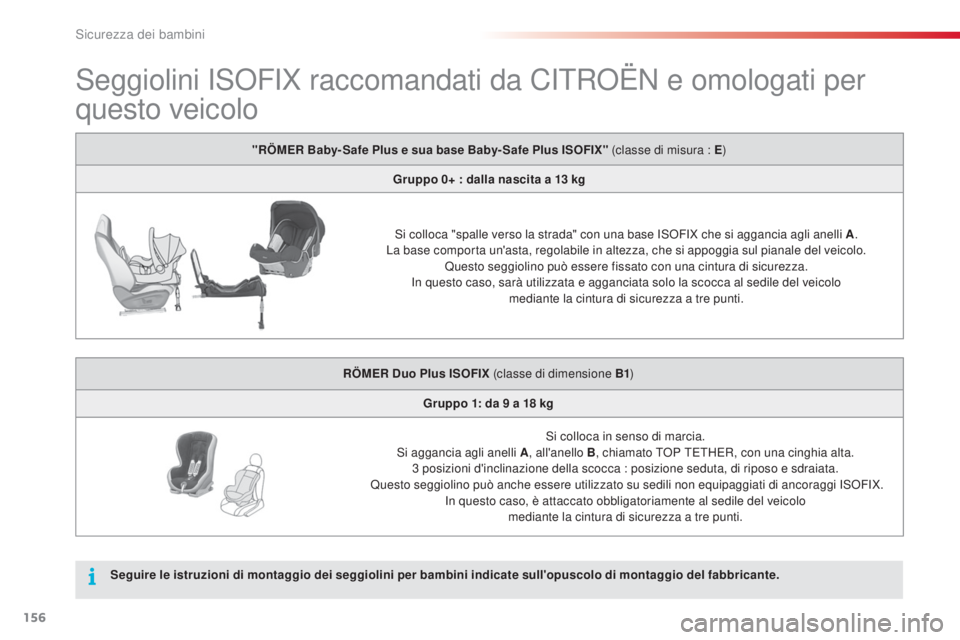

Seggiolini ISOFIX raccomandati da CITROËN e omologati per
questo veicolo
"RÖMER Baby- Safe Plus e sua base Baby- Safe Plus ISOFIX" (classe di misura : E)
Gruppo 0+ : dalla nascita a 13 kg
Si colloca "spalle verso la strada" con una base ISOFIX che si aggancia agli anelli A .
La base comporta un'asta, regolabile in altezza, che si appoggia sul pianale del veicolo. Questo seggiolino può essere fissato con una cintura di sicurezza.
In questo caso, sarà utilizzata e agganciata solo la scocca al sedile del veicolo mediante la cintura di sicurezza a tre punti.
Seguire le istruzioni di montaggio dei seggiolini per bambini indicate sull'opuscolo di montaggio del fabbricante. RÖMER Duo
Plus ISOFIX (classe di dimensione B1 )
Gruppo 1: da 9
a 18 kgSi colloca in senso di marcia.
Si aggancia agli anelli A , all'anello B, chiamato TOP TETHER, con una cinghia alta.
3
posizioni d'inclinazione della scocca : posizione seduta, di riposo e sdraiata.
Questo seggiolino può anche essere utilizzato su sedili non equipaggiati di ancoraggi ISOFIX. In questo caso, è attaccato obbligatoriamente al sedile del veicolo mediante la cintura di sicurezza a tre punti.
Sicurezza dei bambini
Page 159 of 334

157
E3_it_Chap08_securite_enfants_ed01-2014

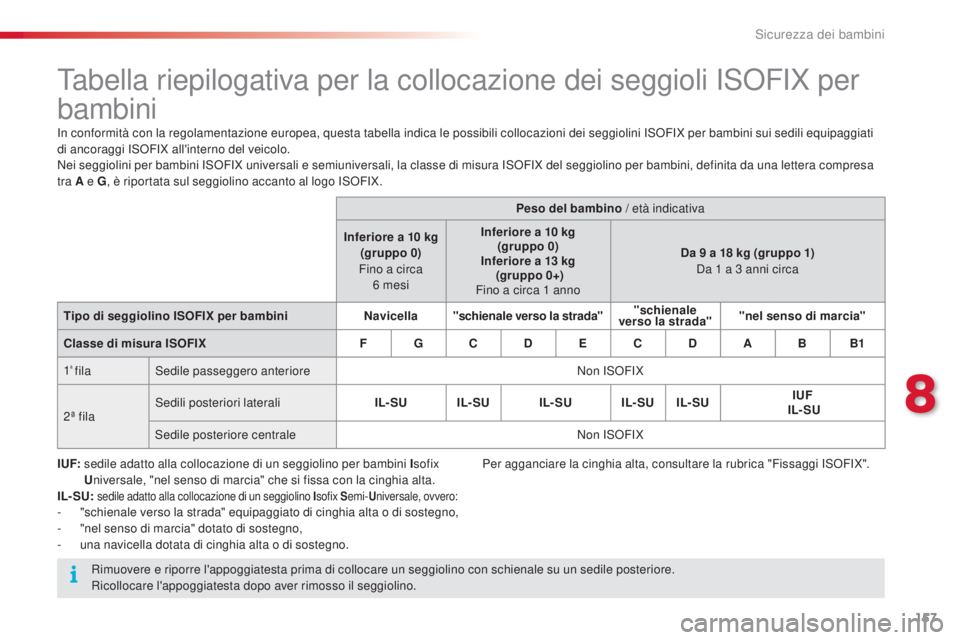

Tabella riepilogativa per la collocazione dei seggioli ISOFIX per
bambini
In conformità con la regolamentazione europea, questa tabella indica le possibili collocazioni dei seggiolini ISOFIX per bambini sui sedili equipaggiati
di ancoraggi ISOFIX all'interno del veicolo.
Nei seggiolini per bambini ISOFIX universali e semiuniversali, la classe di misura ISOFIX del seggiolino per bambini, definita da una lettera compresa
tra A e G, è riportata sul seggiolino accanto al logo ISOFIX.
I UF:
s
edile adatto alla collocazione di un seggiolino per bambini I sofix
U niversale, "nel senso di marcia" che si fissa con la cinghia alta.
IL- SU:
sedile adatto alla collocazione di un seggiolino I sofix Semi- Universale, ovvero:- "schienale verso la strada" equipaggiato di cinghia alta o di sostegno,
-
" nel senso di marcia" dotato di sostegno,
-
u
na navicella dotata di cinghia alta o di sostegno. Peso del bambino / età indicativa
Inferiore a 10 kg
(gruppo 0)
Fino a circa 6 mesi
Inferiore a 10 kg
(gruppo 0)
Inferiore a 13 kg
(gruppo 0+)
Fino a circa 1 anno
Da 9 a 18 kg (gruppo 1)
Da 1 a 3 anni circa
Tipo di seggiolino ISOFIX per bambini Navicella"schienale verso la strada" "schienale
verso la strada" "nel senso di marcia"
Classe di misura ISOFIX F G C D E C D A B B1
1
ª fila Sedile passeggero anteriore Non ISOFIX
2ª fila Sedili posteriori laterali
IL- SU IL- SU IL- SU IL- SU IL- SU IUF
IL- SU
Sedile posteriore centrale Non ISOFIX
Rimuovere e riporre l'appoggiatesta prima di collocare un seggiolino con schienale su un sedile posteriore.
Ricollocare l'appoggiatesta dopo aver rimosso il seggiolino. Per agganciare la cinghia alta, consultare la rubrica "Fissaggi ISOFIX".
8
Sicurezza dei bambini
Page 160 of 334

158
E3_it_Chap08_securite_enfants_ed01-2014
Tabella riepilogativa per la collocazione dei seggioli i-Size
I seggiolini i-Size sono equipaggiati di due cricchetti che si agganciano ai due anelli A.
Consultare la rubrica "Fissaggi ISOFIX".
i- U:
a
datto a sistemi di ritenuta i-Size della categoria "universale" rivolti
verso la strada e in senso opposto alla strada.
Rimuovere e riporre l'appoggiatesta prima di collocare un seggiolino con schienale su un sedile posteriore.
Ricollocare l'appoggiatesta dopo aver rimosso il seggiolino. (
a )
p
er installare un seggiolino sul sedile posteriore, spalle o viso verso
la strada, spostare in avanti il sedile anteriore, poi raddrizzare lo
schienale per lasciare abbastanza spazio al seggiolino e alle gambe
del bambino.
Questi seggiolini i-Size dispongono anche :
-
d
i una cinghia alta che si aggancia all'anello B (vedere rubrica "Fissaggi ISOFIX").
-
d
i un'asta che si appoggia sul pianale del veicolo, compatibile con il sedile omologato i-Size, il cui ruolo è di impedire al seggiolino di spostarsi in
caso di urto.
In conformità con la regolamentazione europea, questa tabella indica le possibili collocazioni dei seggiolini i-Size sui sedili equipaggiati di ancoraggi
ISOFIX e omologati i-Size all'interno del veicolo.
Seggiolino i-Size
1ª fila Sedile passeggero anteriore Non i-Size
2ª fila Sedili posteriori laterali (
a) i-U
Sedile posteriore centrale Non i-Size
Sicurezza dei bambini
