CITROEN C4 CACTUS 2014 Libretti Di Uso E manutenzione (in Italian)

169
E3_it_Chap09_info_pratiques_ed01-2014

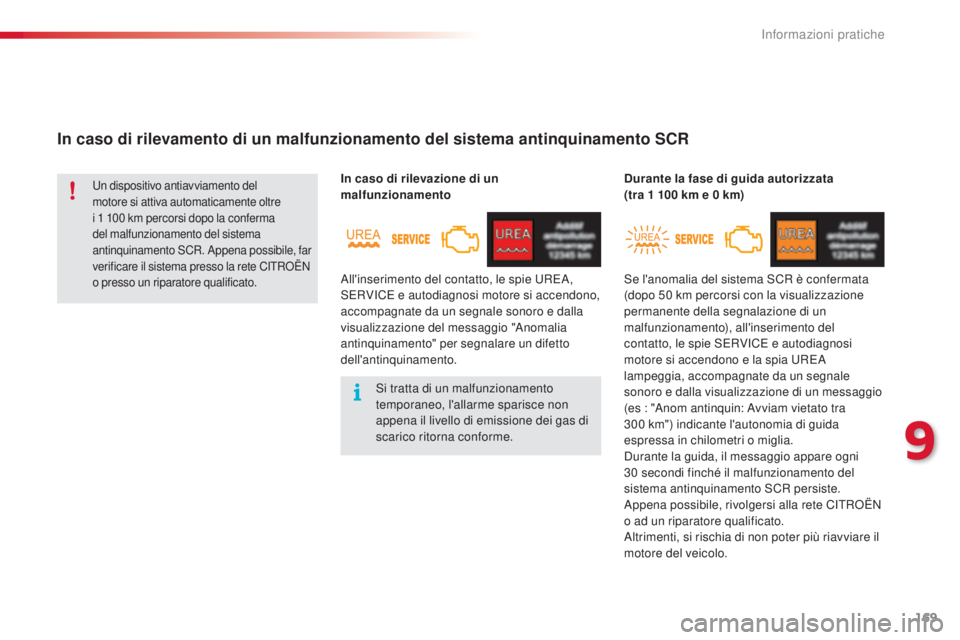

In caso di rilevamento di un malfunzionamento del sistema antinquinamento SCR
In caso di rilevazione di un
malfunzionamentoDurante la fase di guida autorizzata
(tra 1
100 km e 0 km)Un dispositivo antiavviamento del
motore si attiva automaticamente oltre
i 1 100 km percorsi dopo la conferma
del malfunzionamento del sistema
antinquinamento SCR. Appena possibile, far
verificare il sistema presso la rete CITROËN
o presso un riparatore qualificato.
Si tratta di un malfunzionamento
temporaneo, l'allarme sparisce non
appena il livello di emissione dei gas di
scarico ritorna conforme.
All'inserimento del contatto, le spie UREA,
SERVICE e autodiagnosi motore si accendono,
accompagnate da un segnale sonoro e dalla
visualizzazione del messaggio "Anomalia
antinquinamento" per segnalare un difetto
dell'antinquinamento.
Se l'anomalia del sistema SCR è confermata
(dopo 50 km percorsi con la visualizzazione
permanente della segnalazione di un
malfunzionamento), all'inserimento del
contatto, le spie SERVICE e autodiagnosi
motore si accendono e la spia UREA
lampeggia, accompagnate da un segnale
sonoro e dalla visualizzazione di un messaggio
(es : "Anom antinquin: Avviam vietato tra
300
km") indicante l'autonomia di guida
espressa in chilometri o miglia.
Durante la guida, il messaggio appare ogni
30
secondi finché il malfunzionamento del
sistema antinquinamento SCR persiste.
Appena possibile, rivolgersi alla rete CITROËN
o ad un riparatore qualificato.
Altrimenti, si rischia di non poter più riavviare il
motore del veicolo.
9
Informazioni pratiche

170
E3_it_Chap09_info_pratiques_ed01-2014

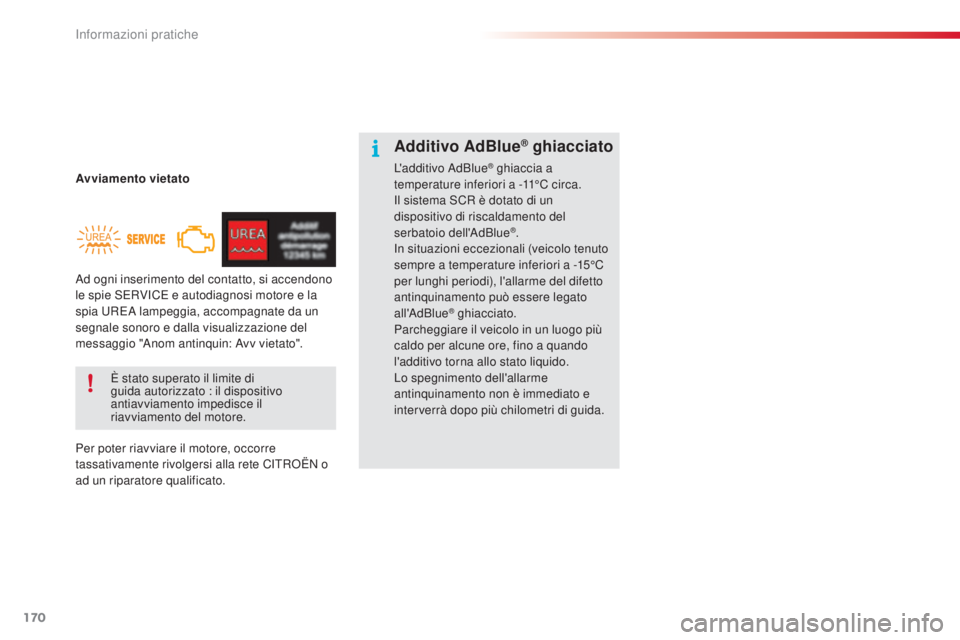

Avviamento vietato
Per poter riavviare il motore, occorre
tassativamente rivolgersi alla rete CITROËN o
ad un riparatore qualificato.È stato superato il limite di
guida autorizzato : il dispositivo
antiavviamento impedisce il
riavviamento del motore.
Additivo AdBlue® ghiacciato
L'additivo AdBlue® ghiaccia a
temperature inferiori a -11°C circa.
Il sistema SCR è dotato di un
dispositivo di riscaldamento del
serbatoio dell'AdBlue
®.
In situazioni eccezionali (veicolo tenuto
sempre a temperature inferiori a -15°C
per lunghi periodi), l'allarme del difetto
antinquinamento può essere legato
all'AdBlue
® ghiacciato.
Parcheggiare il veicolo in un luogo più
caldo per alcune ore, fino a quando
l'additivo torna allo stato liquido.
Lo spegnimento dell'allarme
antinquinamento non è immediato e
interverrà dopo più chilometri di guida.
Ad ogni inserimento del contatto, si accendono
le spie SERVICE e autodiagnosi motore e la
spia UREA lampeggia, accompagnate da un
segnale sonoro e dalla visualizzazione del
messaggio "Anom antinquin: Avv vietato".
Informazioni pratiche

171
E3_it_Chap09_info_pratiques_ed01-2014

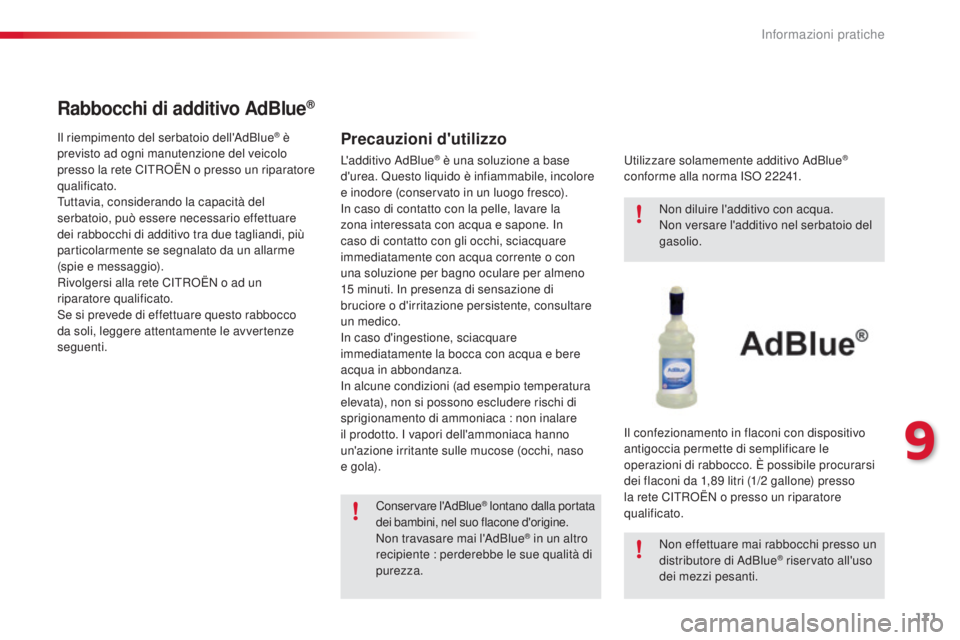

Rabbocchi di additivo AdBlue®
Precauzioni d'utilizzoIl riempimento del serbatoio dell'AdBlue® è
previsto ad ogni manutenzione del veicolo
presso la rete CITROËN o presso un riparatore
qualificato.
Tuttavia, considerando la capacità del
serbatoio, può essere necessario effettuare
dei rabbocchi di additivo tra due tagliandi, più
particolarmente se segnalato da un allarme
(spie e messaggio).
Rivolgersi alla rete CITROËN o ad un
riparatore qualificato.
Se si prevede di effettuare questo rabbocco
da soli, leggere attentamente le avvertenze
seguenti.
Conservare l'AdBlue
® lontano dalla portata
dei bambini, nel suo flacone d'origine.
Non travasare mai l'AdBlue
® in un altro
recipiente : perderebbe le sue qualità di
purezza. Non diluire l'additivo con acqua.
Non versare l'additivo nel serbatoio del
gasolio.
Non effettuare mai rabbocchi presso un
distributore di AdBlue
® riservato all'uso
dei mezzi pesanti.
Utilizzare solamemente additivo AdBlue
®
conforme alla norma ISO 22241.
Il confezionamento in flaconi con dispositivo
antigoccia permette di semplificare le
operazioni di rabbocco. È possibile procurarsi
dei flaconi da 1,89

litri (1/2

gallone) presso
la rete CITROËN o presso un riparatore
qualificato.
L'additivo AdBlue® è una soluzione a base
d'urea. Questo liquido è infiammabile, incolore
e inodore (conservato in un luogo fresco).
In caso di contatto con la pelle, lavare la
zona interessata con acqua e sapone. In
caso di contatto con gli occhi, sciacquare
immediatamente con acqua corrente o con
una soluzione per bagno oculare per almeno
15

minuti. In presenza di sensazione di
bruciore o d'irritazione persistente, consultare
un medico.
In caso d'ingestione, sciacquare
immediatamente la bocca con acqua e bere
acqua in abbondanza.
In alcune condizioni (ad esempio temperatura
elevata), non si possono escludere rischi di
sprigionamento di ammoniaca : non inalare
il prodotto. I vapori dell'ammoniaca hanno
un'azione irritante sulle mucose (occhi, naso
e gola).
9
Informazioni pratiche

172
E3_it_Chap09_info_pratiques_ed01-2014

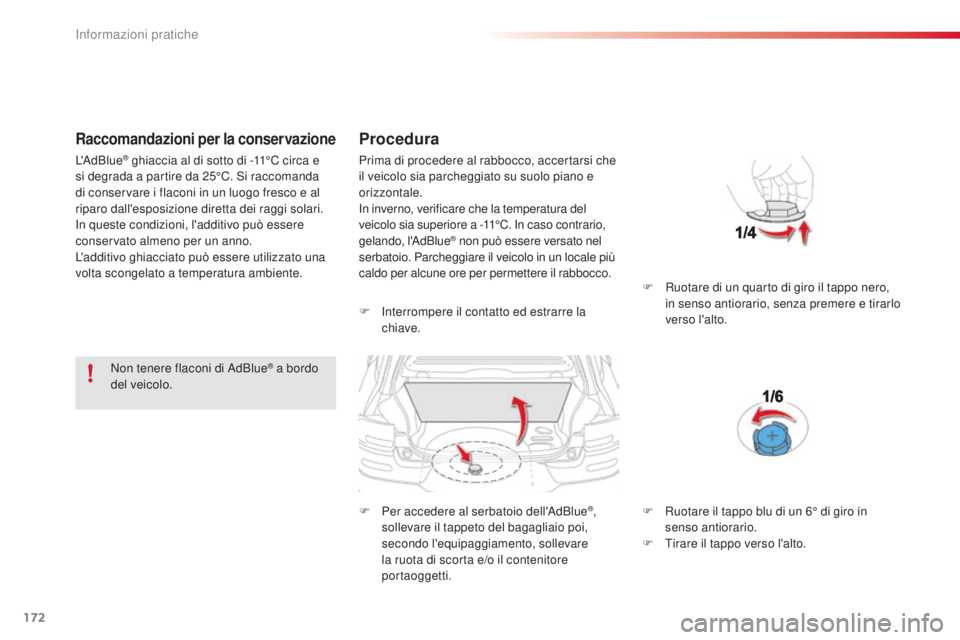

Raccomandazioni per la conservazione
Non tenere flaconi di AdBlue® a bordo
del veicolo.
Procedura
F Interrompere il contatto ed estrarre la chiave.
F

Pe
r accedere al serbatoio dell'AdBlue
®,
sollevare il tappeto del bagagliaio poi,
secondo l'equipaggiamento, sollevare
la ruota di scorta e/o il contenitore
portaoggetti. F

R
uotare di un quarto di giro il tappo nero,
in senso antiorario, senza premere e tirarlo
verso l'alto.
L'AdBlue
® ghiaccia al di sotto di -11°C circa e
si degrada a partire da 25°C. Si raccomanda
di conservare i flaconi in un luogo fresco e al
riparo dall'esposizione diretta dei raggi solari.
In queste condizioni, l'additivo può essere
conservato almeno per un anno.
L'additivo ghiacciato può essere utilizzato una
volta scongelato a temperatura ambiente. Prima di procedere al rabbocco, accertarsi che
il veicolo sia parcheggiato su suolo piano e
orizzontale.
In inverno, verificare che la temperatura del
veicolo sia superiore a -11°C. In caso contrario,
gelando, l'AdBlue
® non può essere versato nel
serbatoio. Parcheggiare il veicolo in un locale più
caldo per alcune ore per permettere il rabbocco.
F

R
uotare il tappo blu di un 6° di giro in
senso antiorario.
F

T
irare il tappo verso l'alto.
Informazioni pratiche

173
E3_it_Chap09_info_pratiques_ed01-2014

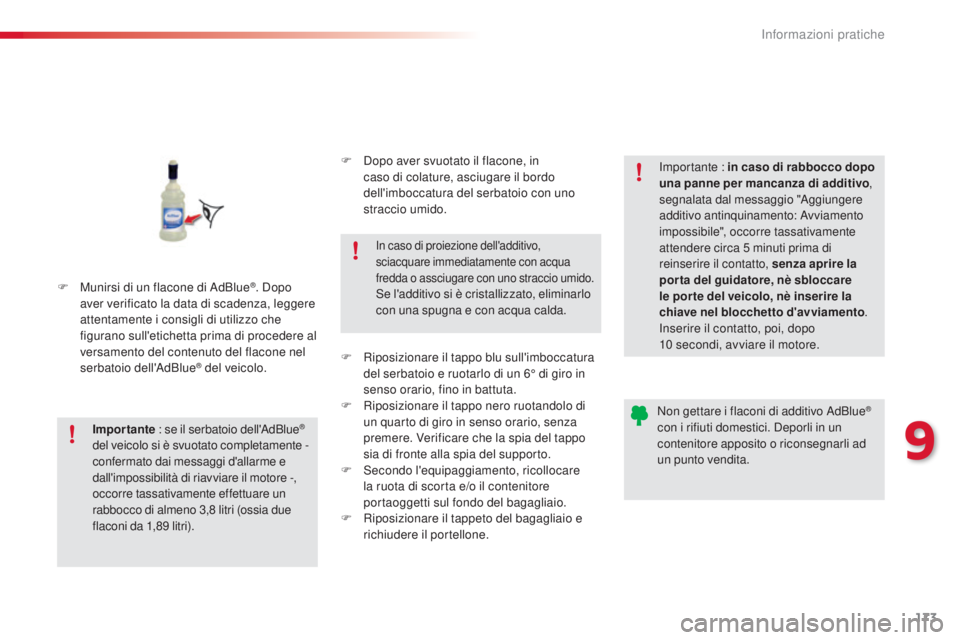

F Munirsi di un flacone di AdBlue®. Dopo
aver verificato la data di scadenza, leggere
attentamente i consigli di utilizzo che
figurano sull'etichetta prima di procedere al
versamento del contenuto del flacone nel
serbatoio dell'AdBlue
® del veicolo.
Importante : se il serbatoio dell'AdBlue
®
del veicolo si è svuotato completamente -
confermato dai messaggi d'allarme e
dall'impossibilità di riavviare il motore -,
occorre tassativamente effettuare un
rabbocco di almeno 3,8

litri (ossia due
flaconi da 1,89

litri).
In caso di proiezione dell'additivo,
sciacquare immediatamente con acqua
fredda o assciugare con uno straccio umido.
Se l'additivo si è cristallizzato, eliminarlo
con una spugna e con acqua calda. Importante : in caso di rabbocco dopo
una panne per mancanza di additivo
,
segnalata dal messaggio "Aggiungere
additivo antinquinamento: Avviamento
impossibile", occorre tassativamente
attendere circa 5 minuti prima di
reinserire il contatto, senza aprire la
porta del guidatore, nè sbloccare
le por te del veicolo, nè inserire la
chiave nel blocchetto d'avviamento .
Inserire il contatto, poi, dopo
10
secondi, avviare il motore.
Non gettare i flaconi di additivo AdBlue
®
con i rifiuti domestici. Deporli in un
contenitore apposito o riconsegnarli ad
un punto vendita.
F

D

opo aver svuotato il flacone, in
caso di colature, asciugare il bordo
dell'imboccatura del serbatoio con uno
straccio umido.
F

R

iposizionare il tappo blu sull'imboccatura
del serbatoio e ruotarlo di un 6° di giro in
senso orario, fino in battuta.
F
R
iposizionare il tappo nero ruotandolo di
un quarto di giro in senso orario, senza
premere. Verificare che la spia del tappo
sia di fronte alla spia del supporto.
F

S

econdo l'equipaggiamento, ricollocare
la ruota di scorta e/o il contenitore
portaoggetti sul fondo del bagagliaio.
F

R

iposizionare il tappeto del bagagliaio e
richiudere il portellone.
9
Informazioni pratiche

174
E3_it_Chap09_info_pratiques_ed01-2014

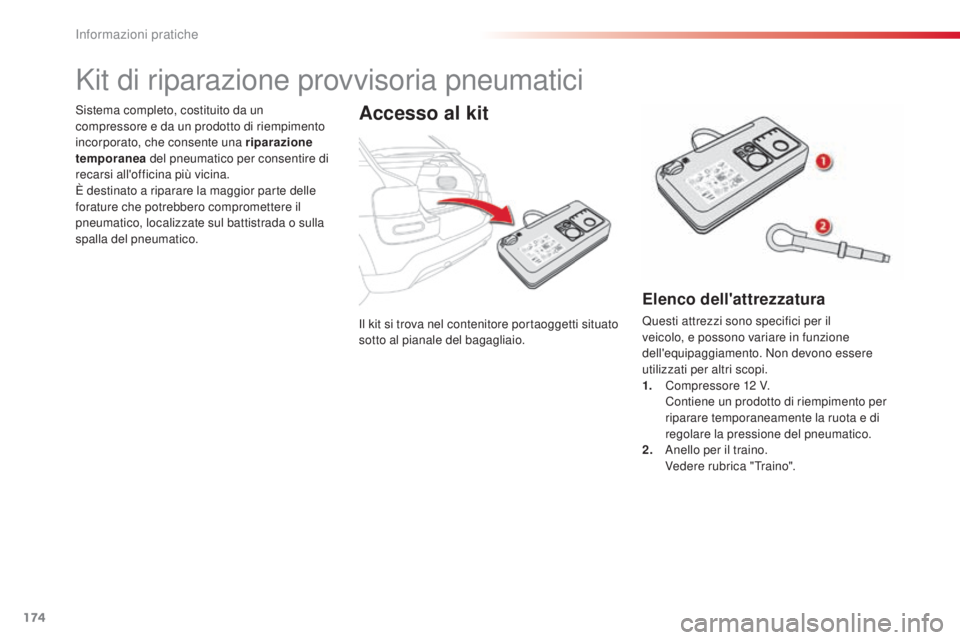

Il kit si trova nel contenitore portaoggetti situato
sotto al pianale del bagagliaio.
Sistema completo, costituito da un
compressore e da un prodotto di riempimento
incorporato, che consente una riparazione
temporanea
del pneumatico per consentire di
recarsi all'officina più vicina.
È destinato a riparare la maggior parte delle
forature che potrebbero compromettere il
pneumatico, localizzate sul battistrada o sulla
spalla del pneumatico.
Kit di riparazione provvisoria pneumatici
Accesso al kit
Elenco dell'attrezzatura
Questi attrezzi sono specifici per il
veicolo, e possono variare in funzione
dell'equipaggiamento. Non devono essere
utilizzati per altri scopi.
1.
C

ompressore 12

V.
C

ontiene un prodotto di riempimento per
riparare temporaneamente la ruota e di
regolare la pressione del pneumatico.
2.
A

nello per il traino.
V

edere rubrica "Traino".
Informazioni pratiche

175
E3_it_Chap09_info_pratiques_ed01-2014

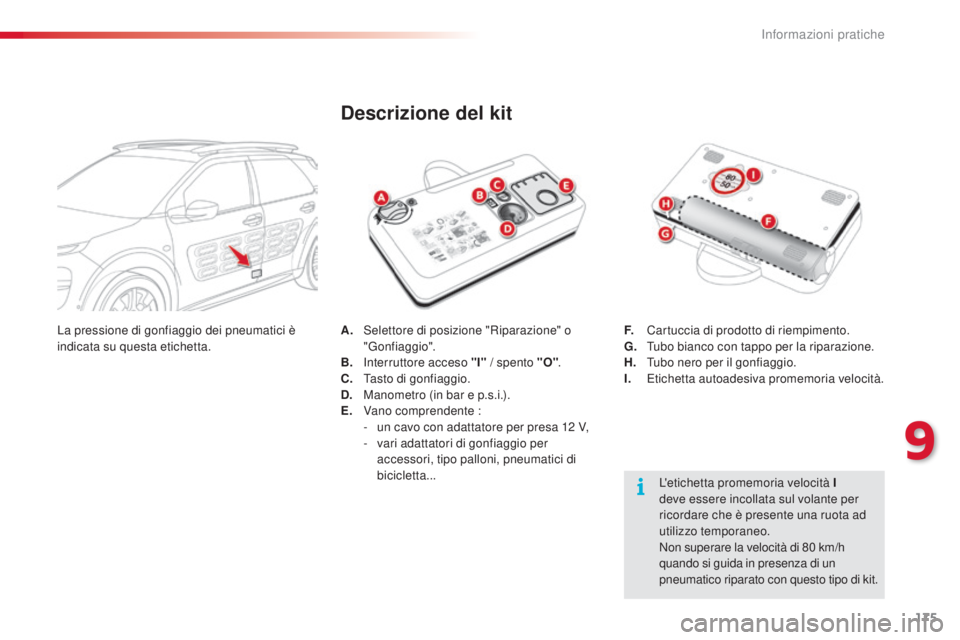

A. Selettore di posizione "Riparazione" o "Gonfiaggio".
B.
I

nterruttore acceso "I" / spento "O".
C.
T

asto di gonfiaggio.
D.
M

anometro (in bar e p.s.i.).
E.
V

ano comprendente :
-

u
n cavo con adattatore per presa 12 V,
-

v
ari adattatori di gonfiaggio per
accessori, tipo palloni, pneumatici di
bicicletta...
Descrizione del kit
L'etichetta promemoria velocità I
deve essere incollata sul volante per
ricordare che è presente una ruota ad
utilizzo temporaneo.
Non superare la velocità di 80
km/h
quando si guida in presenza di un
pneumatico riparato con questo tipo di kit.
F.
C

artuccia di prodotto di riempimento.
G.
T

ubo bianco con tappo per la riparazione.
H.
T

ubo nero per il gonfiaggio.
I.
E

tichetta autoadesiva promemoria velocità.
La pressione di gonfiaggio dei pneumatici è
indicata su questa etichetta.
9
Informazioni pratiche

176
E3_it_Chap09_info_pratiques_ed01-2014

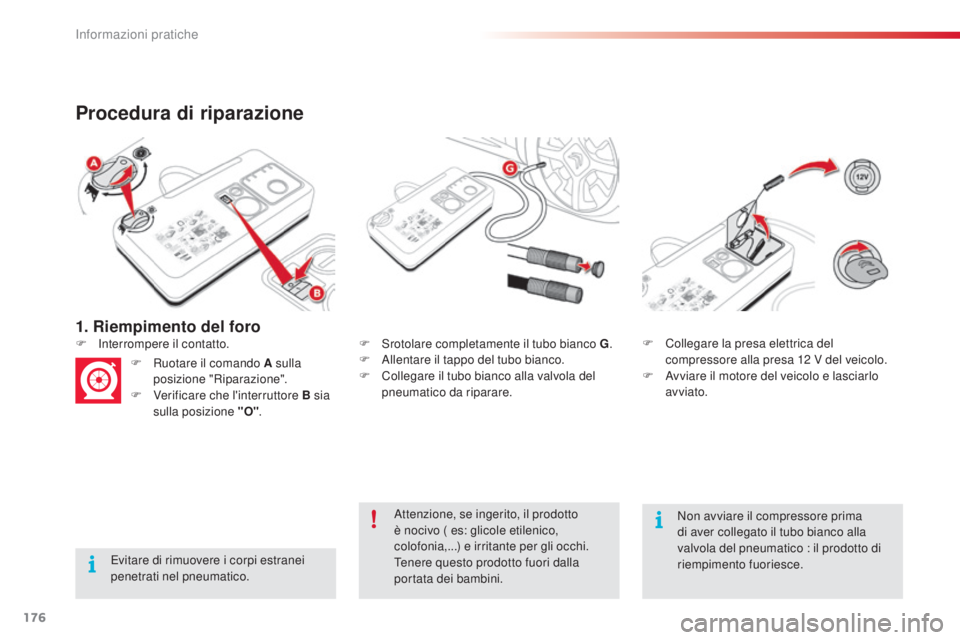

1. Riempimento del foro
Procedura di riparazione
Evitare di rimuovere i corpi estranei
penetrati nel pneumatico.F

S
rotolare completamente il tubo bianco G
.
F
A
llentare il tappo del tubo bianco.
F
C
ollegare il tubo bianco alla valvola del
pneumatico da riparare.
F

In

terrompere il contatto.
F
R
uotare il comando A sulla
posizione "Riparazione".
F
V
erificare che l'interruttore B sia
sulla posizione "O" . F
C
ollegare la presa elettrica del
compressore alla presa 12 V del veicolo.
F
A
vviare il motore del veicolo e lasciarlo
avviato.
Attenzione, se ingerito, il prodotto
è nocivo ( es: glicole etilenico,
colofonia,...) e irritante per gli occhi.
Tenere questo prodotto fuori dalla
portata dei bambini. Non avviare il compressore prima
di aver collegato il tubo bianco alla
valvola del pneumatico : il prodotto di
riempimento fuoriesce.
Informazioni pratiche

177
E3_it_Chap09_info_pratiques_ed01-2014

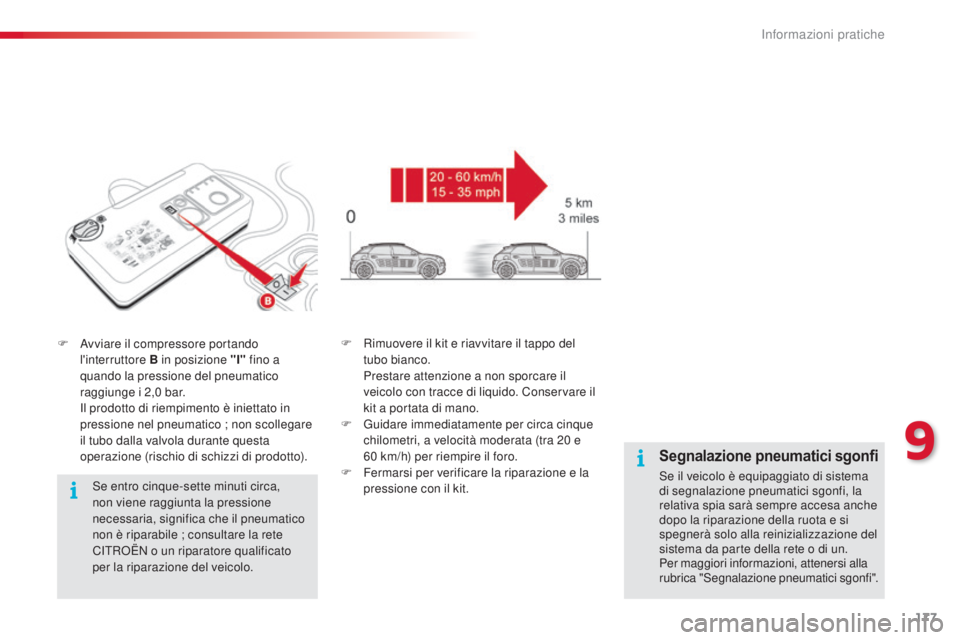

F Avviare il compressore portando l'interruttore B in posizione "I" fino a
quando la pressione del pneumatico
raggiunge i 2,0


bar.
I

l prodotto di riempimento è iniettato in
pressione nel pneumatico ; non scollegare
il tubo dalla valvola durante questa
operazione (rischio di schizzi di prodotto).
Se entro cinque-sette minuti circa,
non viene raggiunta la pressione
necessaria, significa che il pneumatico
non è riparabile ; consultare la rete
CITROËN o un riparatore qualificato
per la riparazione del veicolo. F
R imuovere il kit e riavvitare il tappo del
tubo bianco.
P

restare attenzione a non sporcare il
veicolo con tracce di liquido. Conservare il
kit a portata di mano.
F

G
uidare immediatamente per circa cinque
chilometri, a velocità moderata (tra 20
e
60
km/h) per riempire il foro.
F

F
ermarsi per verificare la riparazione e la
pressione con il kit.
Segnalazione pneumatici sgonfi
Se il veicolo è equipaggiato di sistema
di segnalazione pneumatici sgonfi, la
relativa spia sarà sempre accesa anche
dopo la riparazione della ruota e si
spegnerà solo alla reinizializzazione del
sistema da parte della rete o di un.
Per maggiori informazioni, attenersi alla
rubrica "Segnalazione pneumatici sgonfi".
9
Informazioni pratiche

178
E3_it_Chap09_info_pratiques_ed01-2014

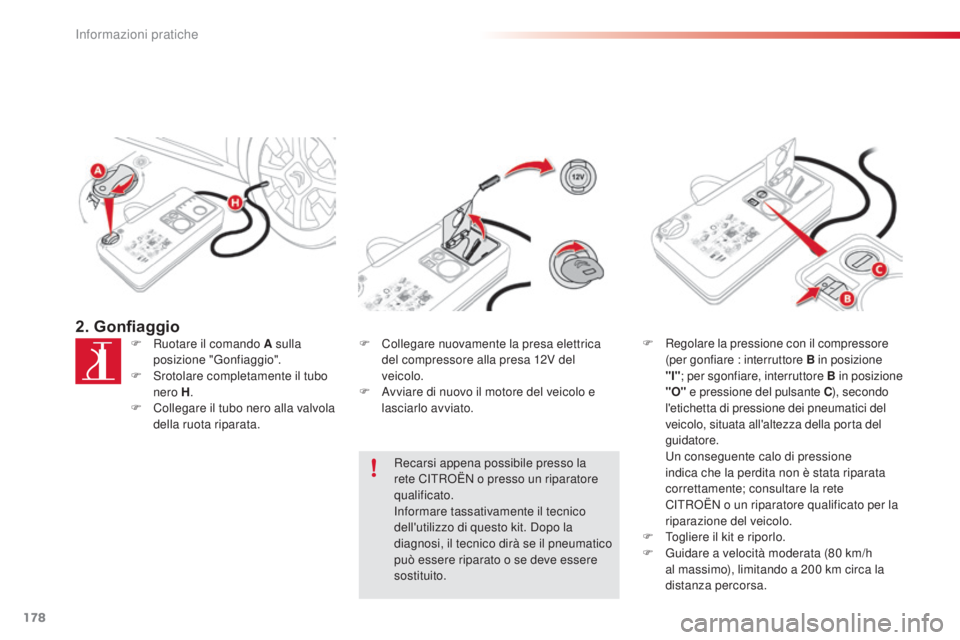

2. GonfiaggioF Ruotare il comando A sulla posizione "Gonfiaggio".
F

S
rotolare completamente il tubo
nero H .
F

C
ollegare il tubo nero alla valvola
della ruota riparata. F
C ollegare nuovamente la presa elettrica
del compressore alla presa 12V del
veicolo.
F

A
vviare di nuovo il motore del veicolo e
lasciarlo avviato.
Recarsi appena possibile presso la
rete CITROËN o presso un riparatore
qualificato.
Informare tassativamente il tecnico
dell'utilizzo di questo kit. Dopo la
diagnosi, il tecnico dirà se il pneumatico
può essere riparato o se deve essere
sostituito. F R
egolare la pressione con il compressore
(per gonfiare : interruttore B in posizione
"I" ; per sgonfiare, interruttore B in posizione
" O" e pressione del pulsante C ), secondo
l'etichetta di pressione dei pneumatici del
veicolo, situata all'altezza della porta del
guidatore.
U

n conseguente calo di pressione
indica che la perdita non è stata riparata
correttamente; consultare la rete
CITROËN o un riparatore qualificato per la
riparazione del veicolo.
F

T
ogliere il kit e riporlo.
F

G
uidare a velocità moderata (80 km/h
al massimo), limitando a 200
km circa la
distanza percorsa.
Informazioni pratiche
