CITROEN C4 CACTUS 2014 Libretti Di Uso E manutenzione (in Italian)

19
E3_it_Chap00b_prise-en-main_ed01-2014

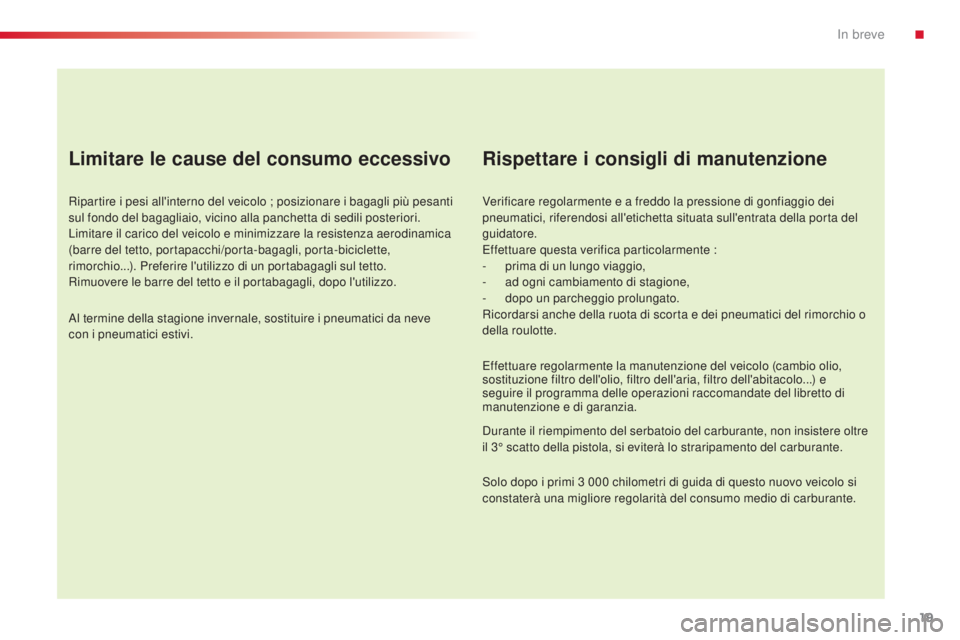

Limitare le cause del consumo eccessivo
Ripartire i pesi all'interno del veicolo ; posizionare i bagagli più pesanti
sul fondo del bagagliaio, vicino alla panchetta di sedili posteriori.
Limitare il carico del veicolo e minimizzare la resistenza aerodinamica
(barre del tetto, portapacchi/porta-bagagli, porta-biciclette,
rimorchio...). Preferire l'utilizzo di un portabagagli sul tetto.
Rimuovere le barre del tetto e il portabagagli, dopo l'utilizzo.
Al termine della stagione invernale, sostituire i pneumatici da neve
con i pneumatici estivi.
Rispettare i consigli di manutenzione
Verificare regolarmente e a freddo la pressione di gonfiaggio dei
pneumatici, riferendosi all'etichetta situata sull'entrata della porta del
guidatore.
Effettuare questa verifica particolarmente :
-
p
rima di un lungo viaggio,
-

a
d ogni cambiamento di stagione,
-

d
opo un parcheggio prolungato.
Ricordarsi anche della ruota di scorta e dei pneumatici del rimorchio o
della roulotte.
Effettuare regolarmente la manutenzione del veicolo (cambio olio,
sostituzione filtro dell'olio, filtro dell'aria, filtro dell'abitacolo...) e
seguire il programma delle operazioni raccomandate del libretto di
manutenzione e di garanzia.
Durante il riempimento del serbatoio del carburante, non insistere oltre
il 3° scatto della pistola, si eviterà lo straripamento del carburante.
Solo dopo i primi 3
000 chilometri di guida di questo nuovo veicolo si
constaterà una migliore regolarità del consumo medio di carburante.
.
In breve

20
Quadro strumenti
1. Indicatore di manutenzione, poi contachilometri totalizzatore (km o miglia).
Q

ueste funzioni appaiono
successivamente all'inserimento del
contatto.
2.
Imp

ostazioni del regolatore o limitatore di
velocità. 3. I
ndicatore di velocità digitale (km/h o mph).
4. I nformazioni relative al cambio manuale
pilotato.
Display
5. Indicatore di cambio marcia.
6. I ndicatore di livello dell'olio motore.
7.
I

ndicatore di livello carburante.
Spie di funzionamento

21
E3_it_Chap01_controle-de-marche_ed01-2014

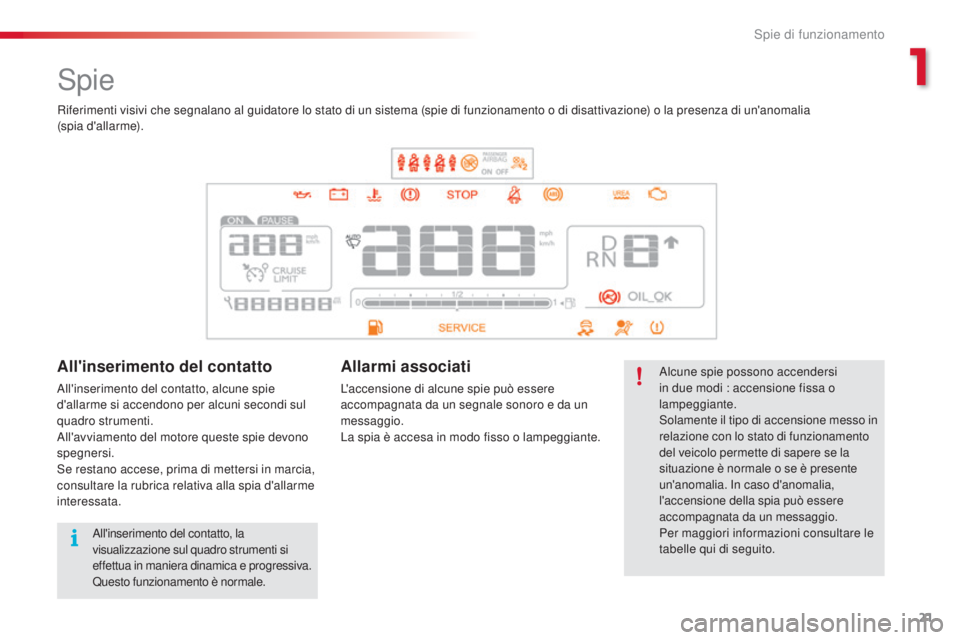

Spie
Alcune spie possono accendersi
in due modi : accensione fissa o
lampeggiante.
Solamente il tipo di accensione messo in
relazione con lo stato di funzionamento
del veicolo permette di sapere se la
situazione è normale o se è presente
un'anomalia. In caso d'anomalia,
l'accensione della spia può essere
accompagnata da un messaggio.
Per maggiori informazioni consultare le
tabelle qui di seguito.
Riferimenti visivi che segnalano al guidatore lo stato di un sistema (spie di funzionamento o di disattivazione) o la presenza di un'anomalia
(spia d'allarme).All'inserimento del contatto
All'inserimento del contatto, alcune spie
d'allarme si accendono per alcuni secondi sul
quadro strumenti.
All'avviamento del motore queste spie devono
spegnersi.
Se restano accese, prima di mettersi in marcia,
consultare la rubrica relativa alla spia d'allarme
interessata.
Allarmi associati
L'accensione di alcune spie può essere
accompagnata da un segnale sonoro e da un
messaggio.
La spia è accesa in modo fisso o lampeggiante.
All'inserimento del contatto, la
visualizzazione sul quadro strumenti si
effettua in maniera dinamica e progressiva.
Questo funzionamento è normale.
1
Spie di funzionamento

22

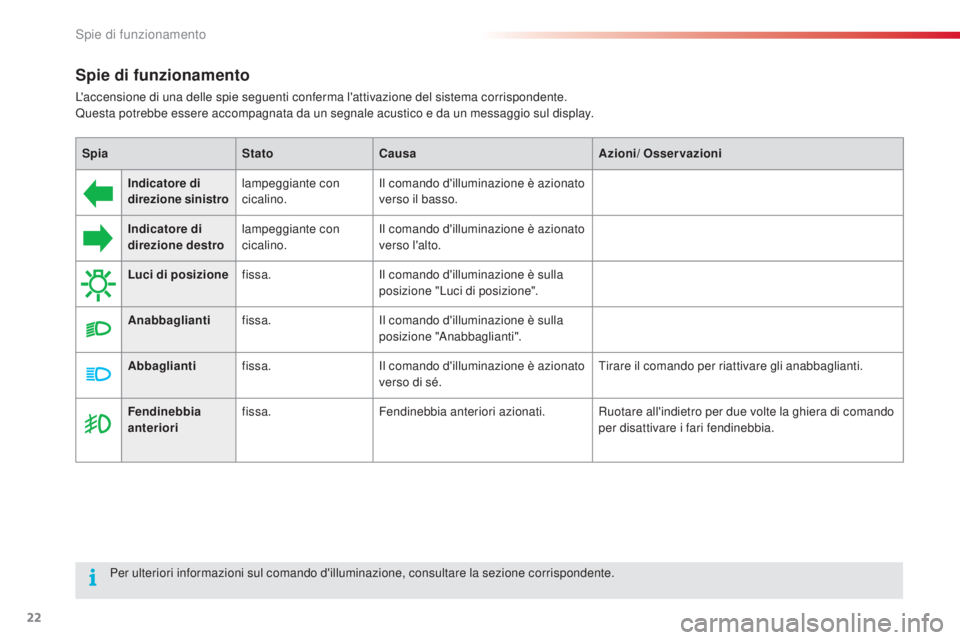

Spie di funzionamento
L'accensione di una delle spie seguenti conferma l'attivazione del sistema corrispondente.
Questa potrebbe essere accompagnata da un segnale acustico e da un messaggio sul display.Indicatore di
direzione sinistro lampeggiante con
cicalino. Il comando d'illuminazione è azionato
verso il basso.
Indicatore di
direzione destro lampeggiante con
cicalino. Il comando d'illuminazione è azionato
verso l'alto.
Luci di posizione fissa. Il comando d'illuminazione è sulla
posizione "Luci di posizione".
Anabbaglianti fissa. Il comando d'illuminazione è sulla
posizione "Anabbaglianti".
Abbaglianti fissa. Il comando d'illuminazione è azionato
verso di sé. Tirare il comando per riattivare gli anabbaglianti.
Fendinebbia
anteriori fissa.
Fendinebbia anteriori azionati. Ruotare all'indietro per due volte la ghiera di comando
per disattivare i fari fendinebbia.
Per ulteriori informazioni sul comando d'illuminazione, consultare la sezione corrispondente.
Spia
StatoCausa Azioni/ Osservazioni
Spie di funzionamento

23
E3_it_Chap01_controle-de-marche_ed01-2014

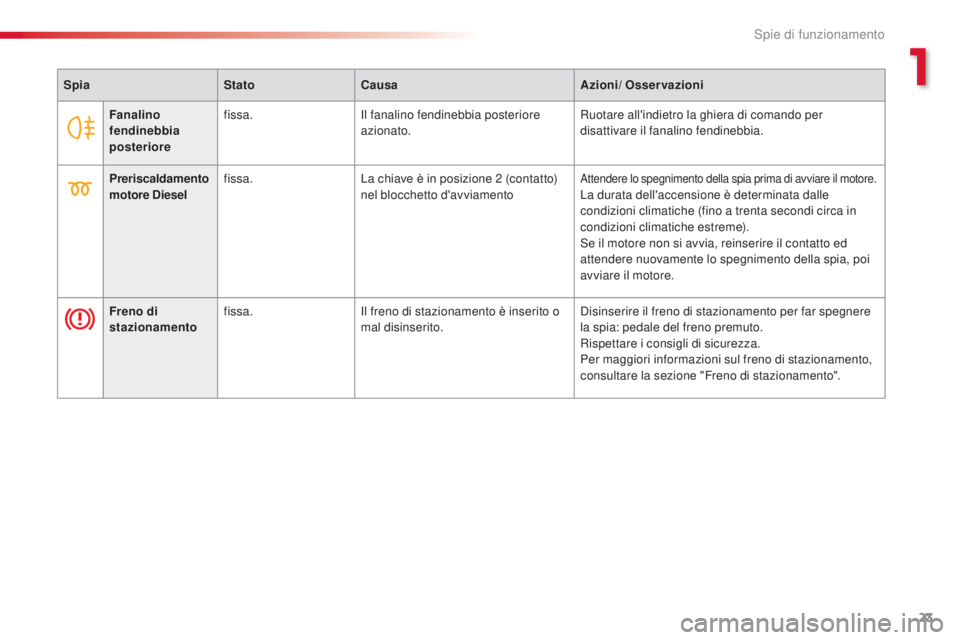

Fanalino
fendinebbia
posteriorefissa.
Il fanalino fendinebbia posteriore
azionato. Ruotare all'indietro la ghiera di comando per
disattivare il fanalino fendinebbia.
Preriscaldamento
motore Diesel fissa.
La chiave è in posizione 2 (contatto)
nel blocchetto d'avviamento
Attendere lo spegnimento della spia prima di avviare il motore.La durata dell'accensione è determinata dalle
condizioni climatiche (fino a trenta secondi circa in
condizioni climatiche estreme).
Se il motore non si avvia, reinserire il contatto ed
attendere nuovamente lo spegnimento della spia, poi
avviare il motore.
Freno di
stazionamento fissa.
Il freno di stazionamento è inserito o
mal disinserito. Disinserire il freno di stazionamento per far spegnere
la spia: pedale del freno premuto.
Rispettare i consigli di sicurezza.
Per maggiori informazioni sul freno di stazionamento,
consultare la sezione "Freno di stazionamento".
Spia
StatoCausa Azioni/ Osservazioni
1
Spie di funzionamento

24
Funzionamento
automatico del
tergicristallofissa.
Il comando del tergicristallo è
azionato verso il basso. Il funzionamento automatico del tergicristallo anteriore
è attivato.
Per disattivare il tergicristallo automatico, azionare il
comando verso il basso o posizionare il comando del
tergicristallo su un'altra posizione.
Stop & Star t fissa. A veicolo fermo (semaforo rosso,
stop, code,...) il sistema Stop & Start
ha messo il motore in modalità STOP. Non appena si accelera per ripartire, la spia si spegne
e il motore si riavvia automaticamente in modalità
S TA R T.
lampeggiante per
alcuni secondi poi si
spegne. La modalità STOP è
temporaneamente non disponibile.
oppure
La modalità START si è attivata
automaticamente. Per maggiori informazioni sui casi particolari della
modalità STOP e della modalità START, consultare la
sezione "Stop & Start".
Spia
StatoCausa Azioni/ Osservazioni
Airbag del
passeggero
anteriore fissa.
Il comando, situato nel cassettino
portaoggetti, è azionato sulla
posizione "ON".
L'airbag frontale del passeggero è attivato.In questo caso, non collocare
un seggiolino per bambini con
"schienale verso la strada". Azionare il comando sulla posizione "
OFF" per
disattivare l'airbag frontale del passeggero.
È possibile collocare un seggiolino per bambini con
le "spalle verso la strada", tranne in caso d'anomalia
di funzionamento degli airbag (spia d'allarme Airbag
accesa).
Spie di funzionamento

25
E3_it_Chap01_controle-de-marche_ed01-2014

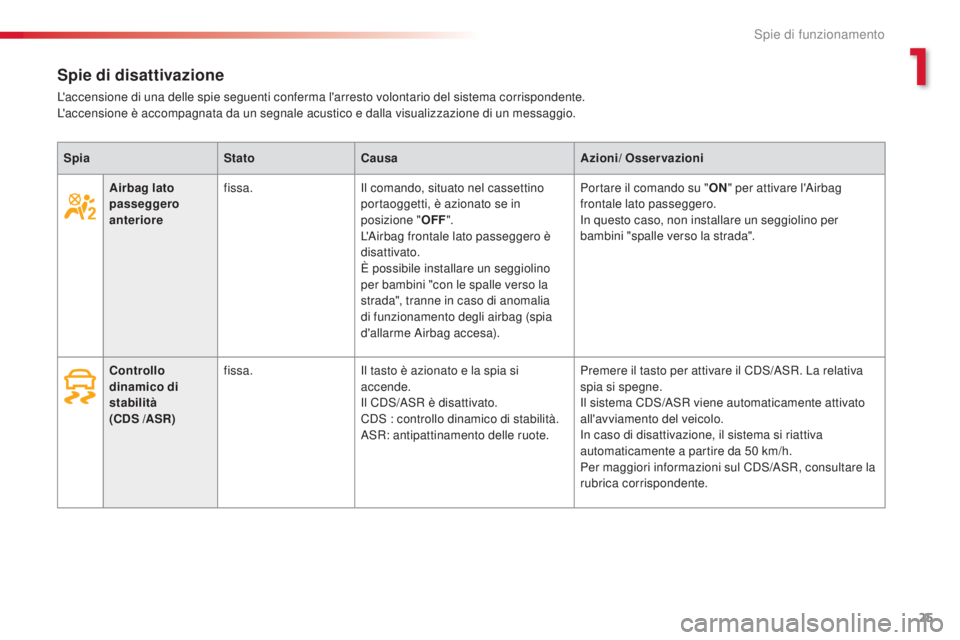

Airbag lato
passeggero
anteriore fissa.
Il comando, situato nel cassettino
portaoggetti, è azionato se in
posizione "OFF".
L'Airbag frontale lato passeggero è
disattivato.
È possibile installare un seggiolino
per bambini "con le spalle verso la
strada", tranne in caso di anomalia
di funzionamento degli airbag (spia
d'allarme Airbag accesa). Portare il comando su "
ON" per attivare l'Airbag
frontale lato passeggero.
In questo caso, non installare un seggiolino per
bambini "spalle verso la strada".
Controllo
dinamico di
stabilità
(CDS /ASR) fissa.
Il tasto è azionato e la spia si
accende.
Il CDS/ASR è disattivato.
CDS : controllo dinamico di stabilità.
ASR: antipattinamento delle ruote. Premere il tasto per attivare il CDS/ASR. La relativa
spia si spegne.
Il sistema CDS/ASR viene automaticamente attivato
all'avviamento del veicolo.
In caso di disattivazione, il sistema si riattiva
automaticamente a partire da 50
km/h.
Per maggiori informazioni sul CDS/ASR, consultare la
rubrica corrispondente.
Spia
StatoCausa Azioni/ Osservazioni
Spie di disattivazione
L'accensione di una delle spie seguenti conferma l'arresto volontario del sistema corrispondente.
L'accensione è accompagnata da un segnale acustico e dalla visualizzazione di un messaggio.
1
Spie di funzionamento

26

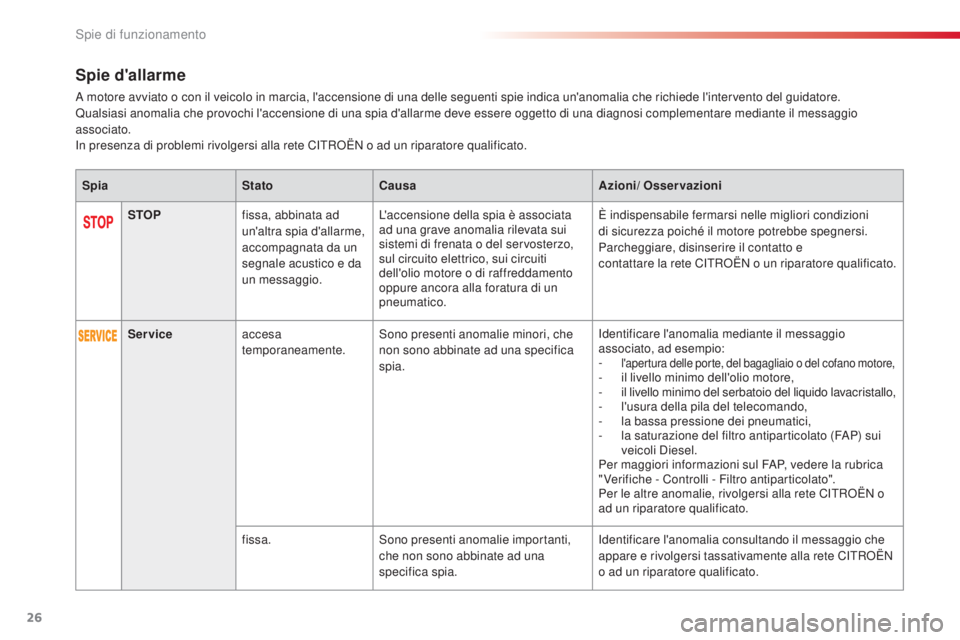

Spie d'allarme
A motore avviato o con il veicolo in marcia, l'accensione di una delle seguenti spie indica un'anomalia che richiede l'intervento del guidatore.
Qualsiasi anomalia che provochi l'accensione di una spia d'allarme deve essere oggetto di una diagnosi complementare mediante il messaggio
associato.
In presenza di problemi rivolgersi alla rete CITROËN o ad un riparatore qualificato.STOP fissa, abbinata ad
un'altra spia d'allarme,
accompagnata da un
segnale acustico e da
un messaggio. L'accensione della spia è associata
ad una grave anomalia rilevata sui
sistemi di frenata o del servosterzo,
sul circuito elettrico, sui circuiti
dell'olio motore o di raffreddamento
oppure ancora alla foratura di un
pneumatico. È indispensabile fermarsi nelle migliori condizioni
di sicurezza poiché il motore potrebbe spegnersi.
Parcheggiare, disinserire il contatto e
contattare la rete CITROËN o un riparatore qualificato.
Spia
StatoCausa Azioni/ Osservazioni
Service accesa
temporaneamente. Sono presenti anomalie minori, che
non sono abbinate ad una specifica
spia. Identificare l'anomalia mediante il messaggio
associato, ad esempio:
-

l'apertura delle porte, del bagagliaio o del cofano motore,- il livello minimo dell'olio motore,
- il livello minimo del serbatoio del liquido lavacristallo,
-
l

'usura della pila del telecomando,
-
l

a bassa pressione dei pneumatici,
-

l
a saturazione del filtro antiparticolato (FAP) sui
veicoli Diesel.
Per maggiori informazioni sul FAP, vedere la rubrica
" Verifiche - Controlli - Filtro antiparticolato".
Per le altre anomalie, rivolgersi alla rete CITROËN o
ad un riparatore qualificato.
fissa. Sono presenti anomalie importanti,
che non sono abbinate ad una
specifica spia. Identificare l'anomalia consultando il messaggio che
appare e rivolgersi tassativamente alla rete CITROËN
o ad un riparatore qualificato.
Spie di funzionamento

27
E3_it_Chap01_controle-de-marche_ed01-2014
SpiaStatoCausa Azioni/ Osservazioni
Sistema di
autodiagnosi
motore lampeggiante.
Anomalia del sistema di controllo
motore. Rischio di distruzione del catalizzatore.
Far verificare dalla rete CITROËN o da un riparatore
qualificato.
fissa. Anomalia del sistema
antinquinamento. La spia deve spegnersi all'avviamento del motore.
Se non si spegne, rivolgersi al più presto alla rete
CITROËN o ad un riparatore qualificato.
Antibloccaggio
delle ruote (ABS)
fissa.
Anomalia del sistema antibloccaggio
delle ruote. Il veicolo conserva una frenata classica.
Guidare con prudenza, a velocità moderata, e
rivolgersi al più presto alla rete CITROËN o ad un
riparatore qualificato.
Controllo
dinamico di
stabilità
(CDS/ASR) lampeggiante.
La regolazione del CDS/ASR si
attiva. Il sistema ottimizza la motricità e permette di
migliorare la stabilità direzionale del veicolo, in caso di
perdita di aderenza o di traiettoria.
fissa. Il sistema CDS/ASR è in anomalia. Far verificare dalla rete CITROËN o da un riparatore
qualificato.
Freni
fissa. Notevole diminuzione del livello del
liquido dei freni nel circuito dei freni. Fermarsi tassativamente nelle migliori condizioni di
sicurezza.
Rabboccare con un liquido raccomandato da CITROËN.
Se il problema persiste, far verificare dalla rete
CITROËN o da un riparatore qualificato.
+ fissa, abbinata alla
spia ABS.Anomalia del ripartitore elettronico di
frenata (REF). Fermarsi tassativamente nelle migliori condizioni di
sicurezza.
Far verificare dalla rete CITROËN o da un riparatore
qualificato.
1

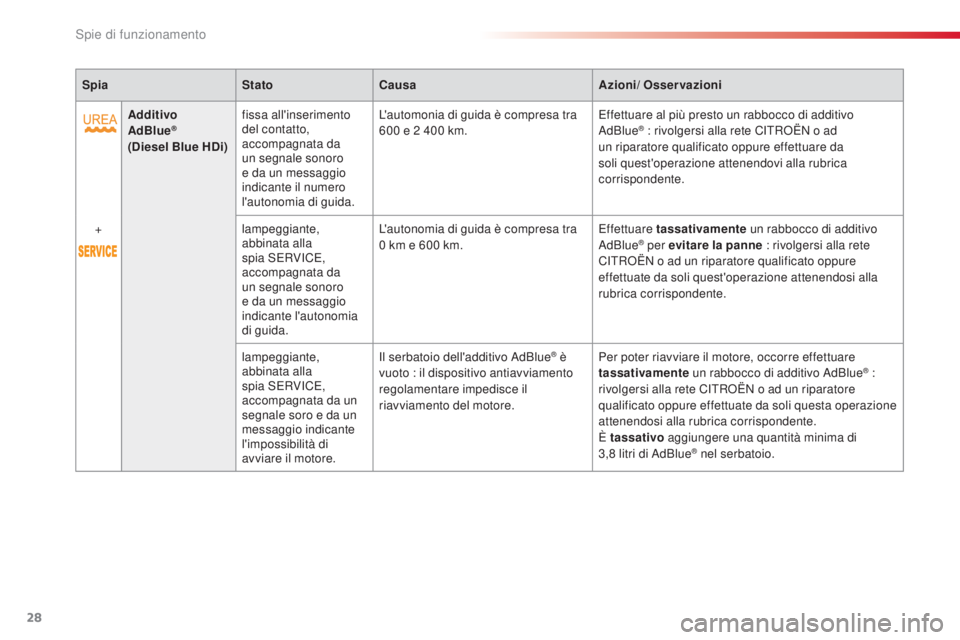

Spie di funzionamento

28
SpiaStatoCausa Azioni/ Osservazioni
Additivo
AdBlue
®
(Diesel Blue HDi) fissa all'inserimento
del contatto,
accompagnata da
un segnale sonoro
e da un messaggio
indicante il numero
l'autonomia di guida. L'automonia di guida è compresa tra
600
e 2 400 km.Effettuare al più presto un rabbocco di additivo
AdBlue® : rivolgersi alla rete CITROËN o ad
un riparatore qualificato oppure effettuare da
soli quest'operazione attenendovi alla rubrica
corrispondente.
+ lampeggiante,
abbinata alla
spia SERVICE,
accompagnata da
un segnale sonoro
e da un messaggio
indicante l'autonomia
di guida.L'autonomia di guida è compresa tra
0

km e 600

km. Effettuare tassativamente
un rabbocco di additivo
AdBlue
® per evitare la panne : rivolgersi alla rete
CITROËN o ad un riparatore qualificato oppure
effettuate da soli quest'operazione attenendosi alla
rubrica corrispondente.
lampeggiante,
abbinata alla
spia SERVICE,
accompagnata da un
segnale soro e da un
messaggio indicante
l'impossibilità di
avviare il motore. Il serbatoio dell'additivo AdBlue
® è
vuoto : il dispositivo antiavviamento
regolamentare impedisce il
riavviamento del motore. Per poter riavviare il motore, occorre effettuare
tassativamente
un rabbocco di additivo AdBlue® :
rivolgersi alla rete CITROËN o ad un riparatore
qualificato oppure effettuate da soli questa operazione
attenendosi alla rubrica corrispondente.
È tassativo aggiungere una quantità minima di
3,8

litri di AdBlue
® nel serbatoio.
Spie di funzionamento
