CITROEN C4 CACTUS 2014 Libretti Di Uso E manutenzione (in Italian)

29
E3_it_Chap01_controle-de-marche_ed01-2014
SpiaStatoCausa Azioni/ Osservazioni
+
+ Sistema
antinquinamento
SCR

(Diesel Blue HDi) fissa, all'inserimento
del contatto,
abbinata alle spie
SERVICE e sistema
autodiagnosi motore,
accompagnata da
un segnale sonoro
e da un messaggio
indicante un'anomalia
dell'antinquinamento. È stato rilevato un malfunzionamento
del sistema antinquinamento SCR.
Questo allarme sparisce non appena il livello
di emissione dei gas di scarico torna ad essere
conforme.
lampeggiante,
all'inserimento del
contatto, abbinata
alle spie SERVICE e
sistema autodiagnosi
motore, accompagnata
da un segnale sonoro
e da un messaggio
indicante l'autonomia
di guida. L'autonomia di guida è compresa tra
0
e 100 km.Rivolgersi al più presto alla rete CITROËN o ad un
riparatore qualificato per evitare una panne.
lampeggiante
all'inserimento del
contatto, abbinata
alle spie SERVICE e
sistema autodiagnosi
motore, accompagnata
da un segnale sonoro
e da un messaggio
indicante l'impossibililtà
di avviare il motore. Il limite di guida consentita è
stato superato : il dispositivo
antiavviamento impedisce il
riavviamento del motore.
Per poter riavviare il motore, occorre tassativamente

rivolgersi alla rete CITROËN o ad un riparatore
qualificato.
1
Spie di funzionamento

30
Livello minimo di
carburantefissa accompagnata
da un segnale
acustico e da un
messaggio. Alla prima accensione, nel serbatoio
restano circa 5
litri di carburante.
Da quel momento inizia la riserva di
carburante. Effettuare tassativamente un rifornimento di
carburante per evitare la panne.
Fino a quando non viene effettuato un rifornimento
con una quantità sufficiente di carburante questa
spia si accende ad ogni inserimento del contatto,
accompagnata dal segnale acustico e dal messaggio.
Questo segnale acustico e questo messaggio
vengono ripetuti, ad una cadenza che aumenta man
mano che il livello si abbassa e si avvicina allo "0".
Capacità del serbatoio:
-

B
enzina : 50 litri circa.
-

D
iesel : 45 o 50 litri circa (secondo la versione).
Evitare che il serbatoio del carburante rimanga vuoto,
ciò potrebbe danneggiare i sistemi antinquinamento e
d'iniezione.
Cintura/e di sicurezza
non allacciata/e
e/o volutamente
sganciata/efissa,
o lampeggiante,
accompagnata da un
segnale acustico. Una cintura di sicurezza non è stata
allacciata o è stata volutamente
sganciata.
Tirare la cinghia della cintura di sicurezza ed inserire
l'estremità nel dispositivo d'aggancio.
Airbag accesa
temporaneamente. Si accende per alcuni secondi e poi
si spegne all'inserimento del contatto. Deve spegnersi all'avviamento del motore.
Se non si spegne, consultare la rete CITROËN o un
riparatore qualificato.
fissa. Anomalia di uno dei sistemi Airbag
o pretensionatori pirotecnici delle
cinture di sicurezza. Far verificare dalla rete CITROËN o da un riparatore
qualificato.
Spia
StatoCausa Azioni/ Osservazioni
Spie di funzionamento

31
E3_it_Chap01_controle-de-marche_ed01-2014
Pressione olio
motorefissa.
Anomalia del circuito di lubrificazione
del motore. È indispensabile fermarsi nelle migliori condizioni di
sicurezza.
Parcheggiare, disinserire il contatto e consultare la
rete CITROËN o un riparatore qualificato.
Carica batteria
fissa. Anomalia del circuito di carica della
batteria (morsetti sporchi o allentati,
cinghia dell'alternatore allentata o
rotta...). La spia deve spegnersi all'avviamento del motore.
Se non si spegne rivolgersi alla rete CITROËN o ad
un riparatore qualificato.
Temperatura
massima del
liquido di
raffreddamento fissa.
La temperatura del circuito di
raffreddamento è troppo elevata. È indispensabile fermarsi nelle migliori condizioni di
sicurezza.
Attendere il raffreddamento del motore per
rabboccare il livello, se necessario.
Se il problema persiste, rivolgersi alla rete CITROËN
o ad un riparatore qualificato.
Spia
StatoCausa Azioni/ Osservazioni
1
Spie di funzionamento

32
Ruota sgonfiafissa, accompagnata
da un segnale sonoro
e da un messaggio. La pressione di una o più ruote è
insufficiente.
Controllare la pressione dei pneumatici il più presto
possibile.
Questo controllo deve essere effettuato
preferibilmente a freddo.
Reinizializzare il sistema dopo ogni regolazione
della pressione di uno o più pneumatici e dopo la
sostituzione di una o più ruote.
Per ulteriori informazioni, consultare la rubrica
"Segnalazione pneumatici sgonfi"
+ lampeggiante poi
fissa, accompagnata
dalla spia Service.La funzione presenta un
malfunzionamento : il controllo della
pressione dei pneumatici non è più
garantita. Appena possibile, verificare la pressione dei
pneumatici.
Far controllare il sistema da parte della rete CITROËN
o da un riparatore qualificato.
Pedale del freno
premuto lampeggiante,
accompagnata da
un segnale sonoro
e da un messaggio
e associata alla spia
lampeggiante "Pedale
del freno premuto" del
modulo dei comandi
del cambio. Il pedale del freno non è premuto
durante l'avviamento del motore, con
cambio manuale pilotato.
Con cambio manuale pilotato, premere il pedale del
freno per avviare il motore.
Se si desidera disinserire il freno di stazionamento
senza premere il pedale del freno, questa spia resterà
accesa.
lampeggiante. Con cambio manuale pilotato, se il
veicolo viene tenuto troppo a lungo in
pendenza utilizzando l'acceleratore,
la frizione si surriscalda. Utilizzare il pedale del freno e/o il freno di
stazionamento.
Spia
StatoCausa Azioni/ Osservazioni
Spie di funzionamento

33
E3_it_Chap01_controle-de-marche_ed01-2014

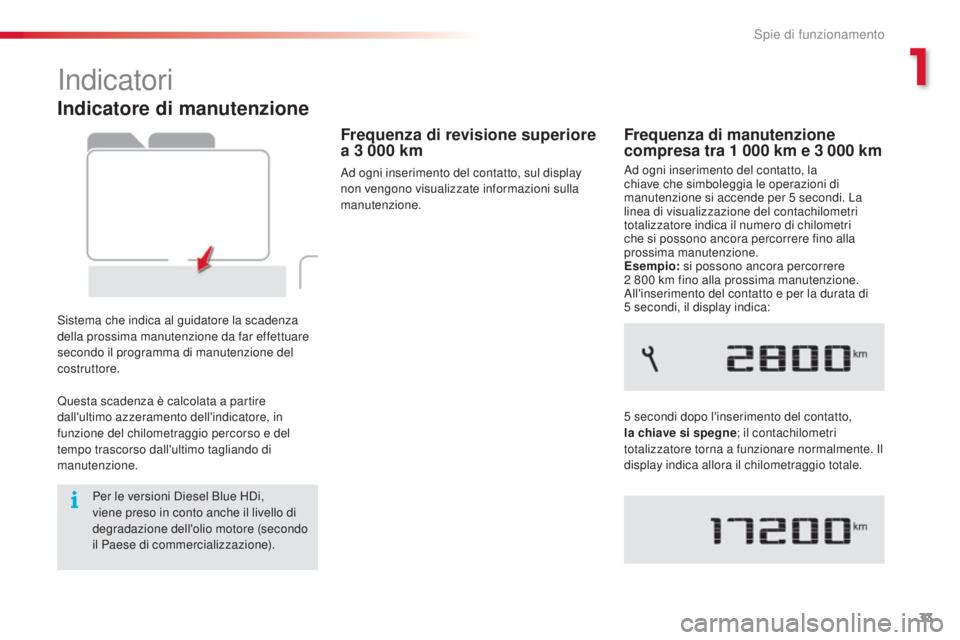

Indicatore di manutenzione
Sistema che indica al guidatore la scadenza
della prossima manutenzione da far effettuare
secondo il programma di manutenzione del
costruttore.
Frequenza di revisione superiore
a 3 000 km
Ad ogni inserimento del contatto, sul display
non vengono visualizzate informazioni sulla
manutenzione.
Frequenza di manutenzione
compresa tra 1 000 km e 3 000 km
Ad ogni inserimento del contatto, la
chiave che simboleggia le operazioni di
manutenzione si accende per 5
secondi. La
linea di visualizzazione del contachilometri
totalizzatore indica il numero di chilometri
che si possono ancora percorrere fino alla
prossima manutenzione.
Esempio: si possono ancora percorrere
2
800 km fino alla prossima manutenzione.
All'inserimento del contatto e per la durata di
5
secondi, il display indica:
5
secondi dopo l'inserimento del contatto,
la chiave si spegne ; il contachilometri
totalizzatore torna a funzionare normalmente. Il
display indica allora il chilometraggio totale.
Indicatori
Questa scadenza è calcolata a partire
dall'ultimo azzeramento dell'indicatore, in
funzione del chilometraggio percorso e del
tempo trascorso dall'ultimo tagliando di
manutenzione.
Per le versioni Diesel Blue HDi,
viene preso in conto anche il livello di
degradazione dell'olio motore (secondo
il Paese di commercializzazione).
1
Spie di funzionamento

34

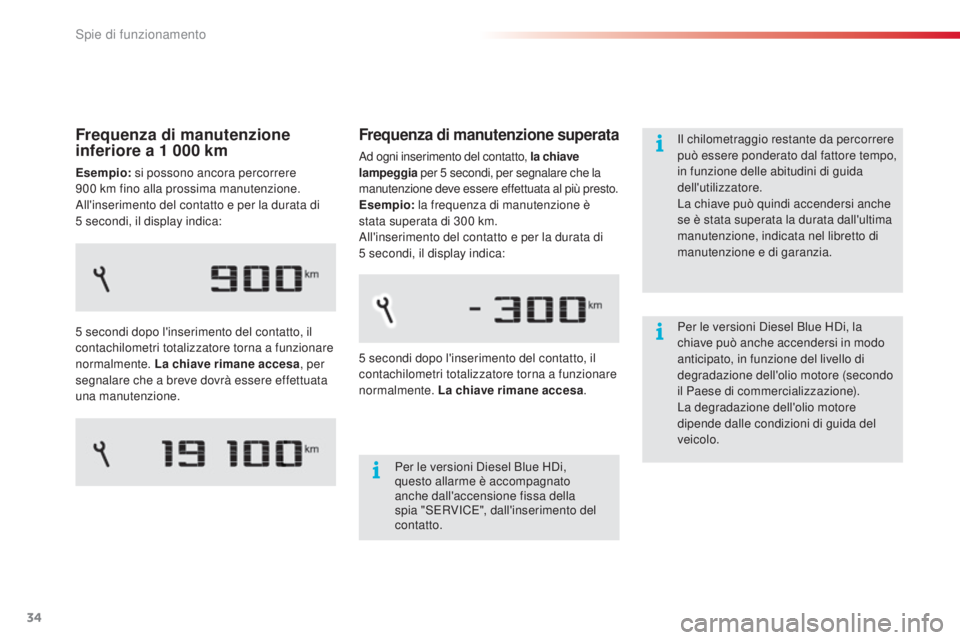

Frequenza di manutenzione superata
Ad ogni inserimento del contatto, la chiave
lampeggia per 5
secondi, per segnalare che la
manutenzione deve essere effettuata al più presto.
Esempio: la frequenza di manutenzione è
stata superata di 300
km.
All'inserimento del contatto e per la durata di
5
secondi, il display indica:
Per le versioni Diesel Blue HDi,
questo allarme è accompagnato
anche dall'accensione fissa della
spia "SERVICE", dall'inserimento del
contatto.
5
secondi dopo l'inserimento del contatto, il
contachilometri totalizzatore torna a funzionare
normalmente. La chiave rimane accesa .Il chilometraggio restante da percorrere
può essere ponderato dal fattore tempo,
in funzione delle abitudini di guida
dell'utilizzatore.
La chiave può quindi accendersi anche
se è stata superata la durata dall'ultima
manutenzione, indicata nel libretto di
manutenzione e di garanzia.
Frequenza di manutenzione
inferiore a 1
000 km
Esempio: si possono ancora percorrere
900 km fino alla prossima manutenzione.
All'inserimento del contatto e per la durata di
5
secondi, il display indica:
5
secondi dopo l'inserimento del contatto, il
contachilometri totalizzatore torna a funzionare
normalmente. La chiave rimane accesa , per
segnalare che a breve dovrà essere effettuata
una manutenzione. Per le versioni Diesel Blue HDi, la
chiave può anche accendersi in modo
anticipato, in funzione del livello di
degradazione dell'olio motore (secondo
il Paese di commercializzazione).
La degradazione dell'olio motore
dipende dalle condizioni di guida del
veicolo.
Spie di funzionamento

35
E3_it_Chap01_controle-de-marche_ed01-2014

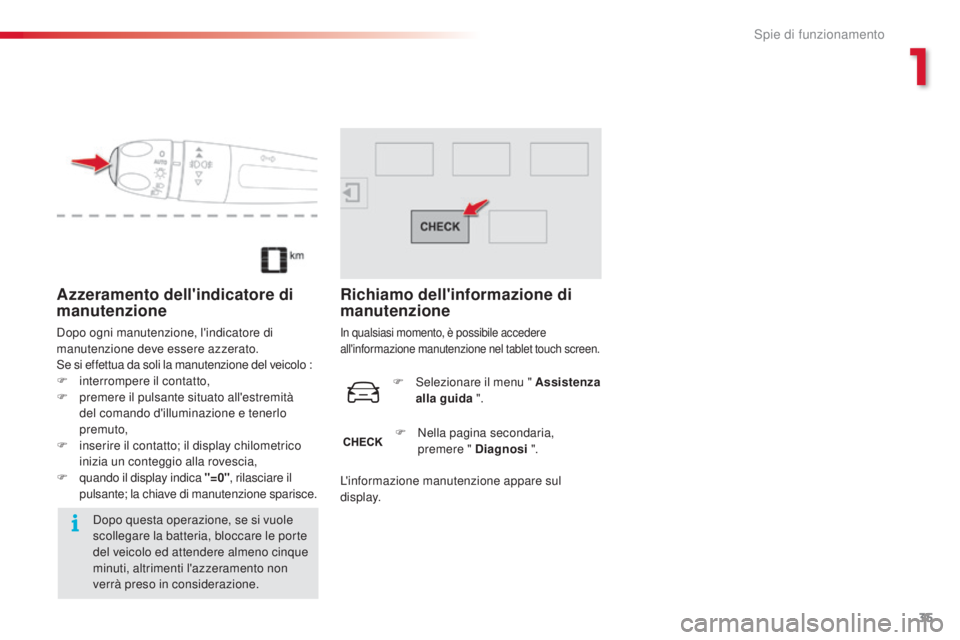

Azzeramento dell'indicatore di
manutenzione
Dopo ogni manutenzione, l'indicatore di
manutenzione deve essere azzerato.
Se si effettua da soli la manutenzione del veicolo :
F
i
nterrompere il contatto,
F

p
remere il pulsante situato all'estremità
del comando d'illuminazione e tenerlo
premuto,
F

i
nserire il contatto; il display chilometrico
inizia un conteggio alla rovescia,
F

q
uando il display indica "=0" , rilasciare il
pulsante; la chiave di manutenzione sparisce.
Dopo questa operazione, se si vuole
scollegare la batteria, bloccare le porte
del veicolo ed attendere almeno cinque
minuti, altrimenti l'azzeramento non
verrà preso in considerazione.
Richiamo dell'informazione di
manutenzione
In qualsiasi momento, è possibile accedere
all'informazione manutenzione nel tablet touch screen.
F Selezionare il menu " Assistenza alla guida ".
F

N
ella pagina secondaria,
premere " Diagnosi ".
L'informazione manutenzione appare sul
display.
1
Spie di funzionamento

36

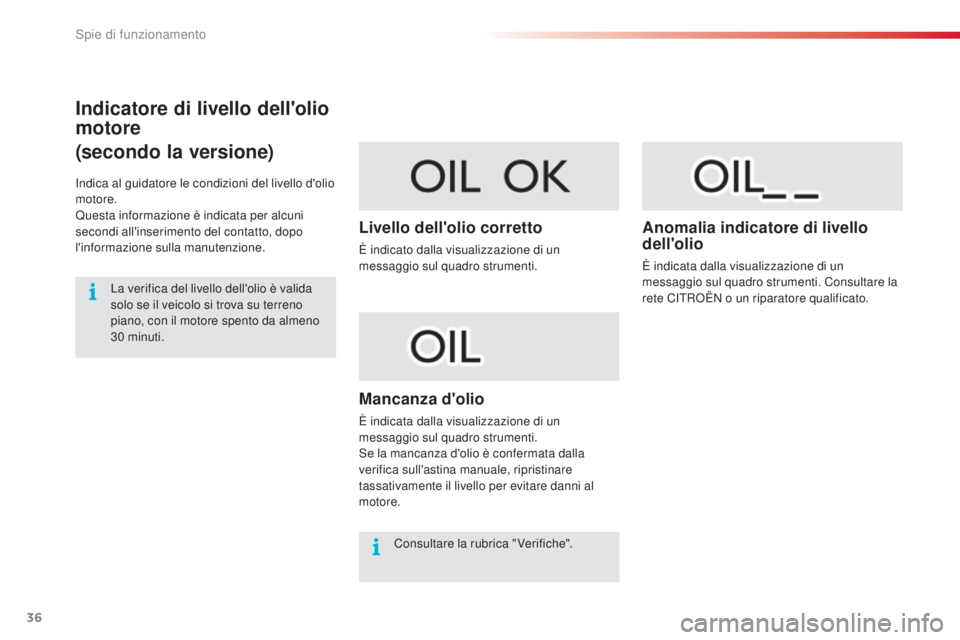

Indicatore di livello dell'olio
motore
(secondo la versione)
Indica al guidatore le condizioni del livello d'olio
motore.
Questa informazione è indicata per alcuni
secondi all'inserimento del contatto, dopo
l'informazione sulla manutenzione.La verifica del livello dell'olio è valida
solo se il veicolo si trova su terreno
piano, con il motore spento da almeno
30


minuti.
Livello dell'olio corretto
È indicato dalla visualizzazione di un
messaggio sul quadro strumenti.
Mancanza d'olio
È indicata dalla visualizzazione di un
messaggio sul quadro strumenti.
Se la mancanza d'olio è confermata dalla
verifica sull'astina manuale, ripristinare
tassativamente il livello per evitare danni al
motore.
Anomalia indicatore di livello
dell'olio
È indicata dalla visualizzazione di un
messaggio sul quadro strumenti. Consultare la
rete CITROËN o un riparatore qualificato.
Consultare la rubrica " Verifiche".
Spie di funzionamento

37
E3_it_Chap01_controle-de-marche_ed01-2014

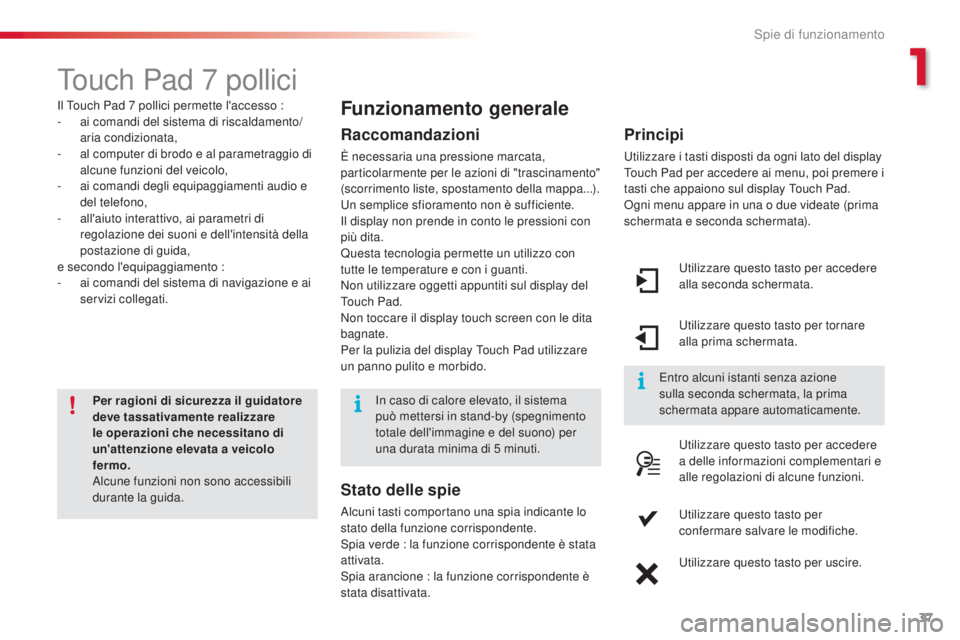

Touch Pad 7 pollici
Il Touch Pad 7 pollici permette l'accesso :
- ai comandi del sistema di riscaldamento/
aria condizionata,
-

a
l computer di brodo e al parametraggio di
alcune funzioni del veicolo,
-

a
i comandi degli equipaggiamenti audio e
del telefono,
-

a
ll'aiuto interattivo, ai parametri di
regolazione dei suoni e dell'intensità della
postazione di guida,
e secondo l'equipaggiamento :
-

a
i comandi del sistema di navigazione e ai
servizi collegati.
Per ragioni di sicurezza il guidatore
deve tassativamente realizzare
le operazioni che necessitano di
un'attenzione elevata a veicolo
fermo.
Alcune funzioni non sono accessibili
durante la guida.Funzionamento generale
Raccomandazioni
È necessaria una pressione marcata,
particolarmente per le azioni di "trascinamento"
(scorrimento liste, spostamento della mappa...).
Un semplice sfioramento non è sufficiente.
Il display non prende in conto le pressioni con
più dita.
Questa tecnologia permette un utilizzo con
tutte le temperature e con i guanti.
Non utilizzare oggetti appuntiti sul display del
To u c h P a d .
Non toccare il display touch screen con le dita
bagnate.
Per la pulizia del display Touch Pad utilizzare
un panno pulito e morbido. Utilizzare questo tasto per accedere
alla seconda schermata.
Utilizzare questo tasto per tornare
alla prima schermata.
Utilizzare questo tasto per accedere
a delle informazioni complementari e
alle regolazioni di alcune funzioni.
Utilizzare questo tasto per
confermare salvare le modifiche.
Utilizzare questo tasto per uscire.
Principi
Utilizzare i tasti disposti da ogni lato del display
Touch Pad per accedere ai menu, poi premere i
tasti che appaiono sul display Touch Pad.
Ogni menu appare in una o due videate (prima
schermata e seconda schermata).
Entro alcuni istanti senza azione
sulla seconda schermata, la prima
schermata appare automaticamente.
In caso di calore elevato, il sistema
può mettersi in stand-by (spegnimento
totale dell'immagine e del suono) per
una durata minima di 5

minuti.
Stato delle spie
Alcuni tasti comportano una spia indicante lo
stato della funzione corrispondente.
Spia verde : la funzione corrispondente è stata
attivata.
Spia arancione : la funzione corrispondente è
stata disattivata.
1
Spie di funzionamento

38
* Secondo l'equipaggiamento.
"
Climatizzazione "
permette di gestire le varie
regolazioni di temperatura e di flusso
d'aria.
" Assistenza alla guida "
permette di accedere al computer
di bordo e di attivare, disattivare e
programmare alcune funzioni del
veicolo.
" Sistemi Multimediali "
permette di selezionare la radio,
le varie modalità musicali e di
visualizzare delle foto.
" Navigazione "*
permette di programmare la guida e
scegliere la destinazione. "
Configurazione "
permette di programmare i suoni,
l'intensità luminosa del posto di guida
e di accedere ad un aiuto interattivo
sui principali equipaggiamenti e spie
luminose del veicolo.
" Servizi collegati"*
permette di collegarsi ad un portale
di applicazioni per facilitare,
rendere sicuro e personalizzare i
suoi spostamenti attraverso una
chiavetta di connessione disponibile
in abbonamento presso la rete
CITROËN.
" Telefono "
permette di collegare un telefono in
Bluetooth.

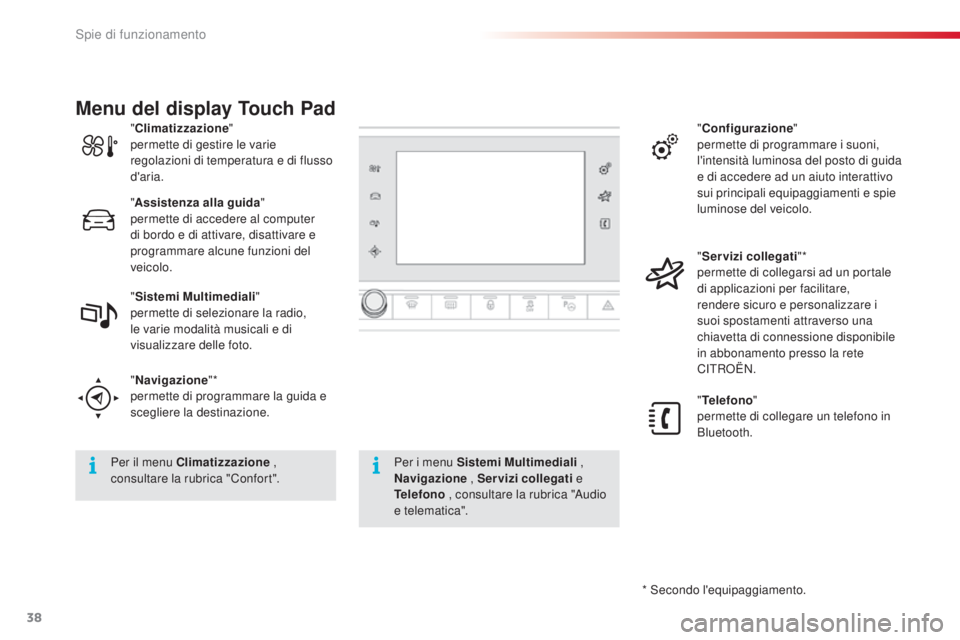

Menu del display Touch Pad
Per il menu Climatizzazione ,
consultare la rubrica "Confort". Per i menu Sistemi Multimediali
,
Navigazione , Servizi collegati e
Telefono , consultare la rubrica "Audio
e telematica".
Spie di funzionamento
