CITROEN C4 CACTUS 2015 Betriebsanleitungen (in German)
Manufacturer: CITROEN, Model Year: 2015, Model line: C4 CACTUS, Model: CITROEN C4 CACTUS 2015Pages: 328, PDF-Größe: 7.88 MB
Page 11 of 328
9
C4-cactus_de_Chap00c_eco-conduite_ed02-2014

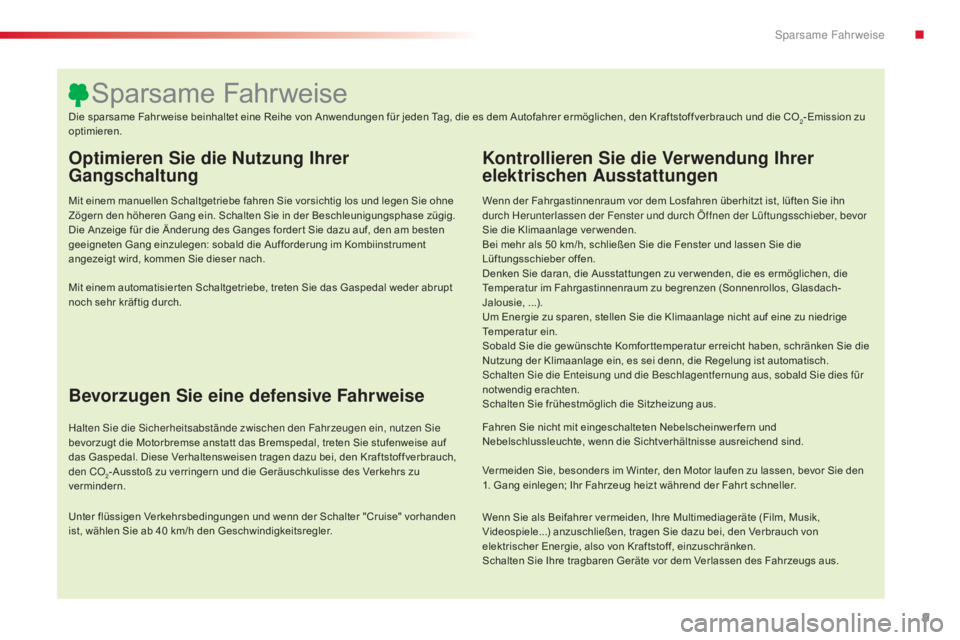

Optimieren Sie die Nutzung Ihrer
Gangschaltung
Mit einem manuellen Schaltgetriebe fahren Sie vorsichtig los und legen Sie ohne
Zögern den höheren Gang ein. Schalten Sie in der Beschleunigungsphase zügig.
Die Anzeige für die Änderung des Ganges forder t Sie dazu auf, den am besten
geeigneten Gang einzulegen: sobald die Aufforderung im Kombiinstrument
angezeigt wird, kommen Sie dieser nach.
Kontrollieren Sie die Verwendung Ihrer
elektrischen Ausstattungen
Wenn der Fahrgastinnenraum vor dem Losfahren überhitzt ist, lüften Sie ihn
durch Herunterlassen der Fenster und durch Öffnen der lü ftungsschieber, bevor
Sie die Klimaanlage ver wenden.
Bei mehr als 50
km/h, schließen Sie die Fenster und lassen Sie die
Lüftungsschieber offen.
Denken Sie daran, die Ausstattungen zu ver wenden, die es ermöglichen, die
Temperatur im Fahrgastinnenraum zu begrenzen (Sonnenrollos, Glasdach-
Jalousie, ...).
Um Energie zu sparen, stellen Sie die Klimaanlage nicht auf eine zu niedrige
Temperatur ein.
Sobald Sie die gewünschte Komfor ttemperatur erreicht haben, schränken Sie die
Nutzung der Klimaanlage ein, es sei denn, die Regelung ist automatisch.
sc
halten s
i
e die e
n
teisung und die Beschlagentfernung aus, sobald s
i
e dies für
notwendig erachten.
Schalten Sie frühestmöglich die Sitzheizung aus.
Fahren Sie nicht mit eingeschalteten Nebelscheinwer fern und
Nebelschlussleuchte, wenn die Sichtverhältnisse ausreichend sind.
Vermeiden Sie, besonders im Winter, den Motor laufen zu lassen, bevor Sie den
1. Gang einlegen; Ihr Fahrzeug heizt während der Fahr t schneller.
Wenn Sie als Beifahrer vermeiden, Ihre Multimediageräte (Film, Musik,
Videospiele...) anzuschließen, tragen Sie dazu bei, den Verbrauch von
elektrischer Energie, also von Kraftstoff, einzuschränken.
Schalten Sie Ihre tragbaren Geräte vor dem Verlassen des Fahrzeugs aus.
Sparsame Fahrweise
Die sparsame Fahr weise beinhaltet eine Reihe von Anwendungen für jeden Tag, die es dem Autofahrer ermöglichen, den Kraftstoffverbrauch und die CO2-Emission zu
optimieren.
Mit einem automatisier ten Schaltgetriebe, treten Sie das Gaspedal weder abrupt
noch sehr kräftig durch.
Bevorzugen Sie eine defensive Fahrweise
Halten sie die si cherheitsabstände zwischen den Fahrzeugen ein, nutzen si e
bevorzugt die Motorbremse anstatt das Bremspedal, treten Sie stufenweise auf
das Gaspedal. Diese Verhaltensweisen tragen dazu bei, den Kraftstoffverbrauch,
den CO
2-Ausstoß zu verringern und die Geräuschkulisse des Verkehrs zu
vermindern.
Unter flüssigen Verkehrsbedingungen und wenn der Schalter "Cruise" vorhanden
ist, wählen Sie ab 40
km/h den Geschwindigkeitsregler.
.
Sparsame Fahrweise
Page 12 of 328
10
C4-cactus_de_Chap00c_eco-conduite_ed02-2014

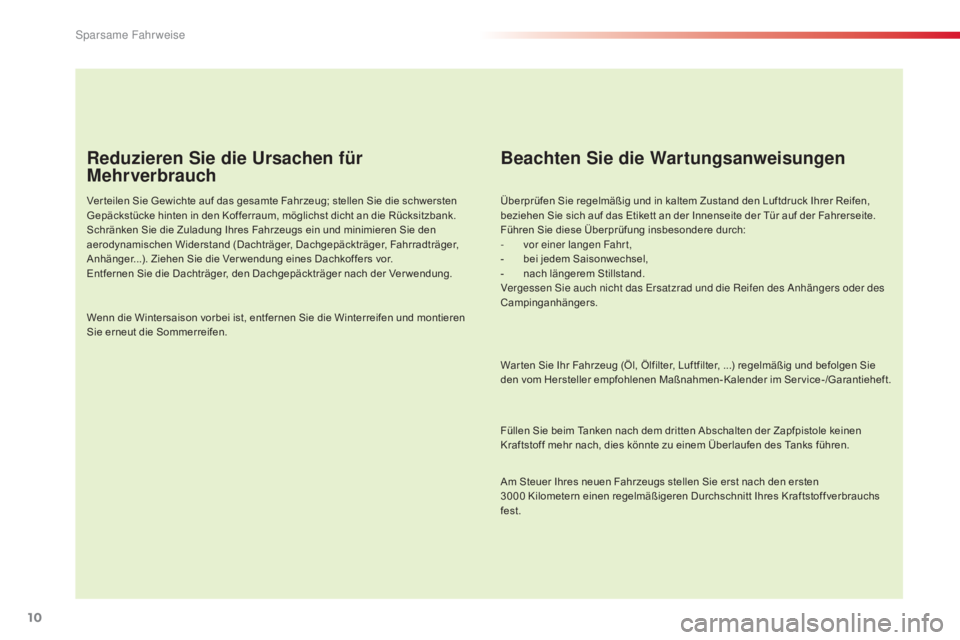

Reduzieren Sie die Ursachen für
Mehrverbrauch
Ver teilen Sie Gewichte auf das gesamte Fahrzeug; stellen Sie die schwersten
Gepäckstücke hinten in den Kofferraum, möglichst dicht an die Rücksitzbank.
Schränken Sie die Zuladung Ihres Fahrzeugs ein und minimieren Sie den
aerodynamischen Widerstand (Dachträger, Dachgepäckträger, Fahrradträger,
Anhänger...). Ziehen Sie die Ver wendung eines Dachkoffers vor.
Entfernen Sie die Dachträger, den Dachgepäckträger nach der Ver wendung.
Wenn die Wintersaison vorbei ist, entfernen Sie die Winterreifen und montieren
Sie erneut die Sommerreifen.
Beachten Sie die Wartungsanweisungen
Überprüfen Sie regelmäßig und in kaltem Zustand den Luftdruck Ihrer Reifen,
beziehen Sie sich auf das Etikett an der Innenseite der Tür auf der Fahrerseite.
Führen Sie diese Überprüfung insbesondere durch:
-
v
or einer langen Fahrt,
-
b
ei jedem Saisonwechsel,
-
n
ach längerem Stillstand.
Vergessen
s
i
e auch nicht das e
r
satzrad und die Reifen des a
n
hängers oder des
Campinganhängers.
War ten Sie Ihr Fahrzeug (Öl, Ölfilter, Luftfilter, ...) regelmäßig und befolgen Sie
den vom Hersteller empfohlenen Maßnahmen-Kalender im Service-/Garantieheft.
Füllen Sie beim Tanken nach dem dritten Abschalten der Zapfpistole keinen
Kraftstoff mehr nach, dies könnte zu einem Überlaufen des Tanks führen.
Am Steuer Ihres neuen Fahrzeugs stellen Sie erst nach den ersten
3000
Kilometern einen regelmäßigeren Durchschnitt Ihres Kraftstoffverbrauchs
fest.
Sparsame Fahrweise
Page 13 of 328
11
C4-cactus_de_Chap01_controle-de-marche_ed02-2014
Kombiinstrument
1. Wartungsanzeige, dann Gesamtkilometermesser (km oder Meilen)
d
i
ese Funktionen erscheinen nacheinander bei
Einschalten der Zündung.
2.
e
in
stellwerte des g
e
schwindigkeitsreglers oder
-begrenzers 3. D
igitaler Geschwindigkeitsmesser (km/h oder mph)
4. I
nformationen hinsichtlich automatisier tes
sc
haltgetriebe
Anzeigen
5. anzeige für ga ngwechsel
6. an zeige für Motorölstand
7.
K
raftstofftankanzeige
1
Betriebskontrolle
Page 14 of 328
12
Kontroll- und Warnleuchten
Bestimmte Leuchten können sowohl blinken
als auch ununterbrochen leuchten.
le
diglich die Verbindung zwischen der a
r
t
des Einschaltens und dem Funktionszustand
des Fahrzeugs gibt an, ob die
s
i
tuation
normal ist oder ob eine Funktionsstörung
aufgetreten ist. Im Falle einer Anomalie kann
die Leuchte in Verbindung mit einer Meldung
aufleuchten.
si
ehe die folgenden t
a
bellen für weitere
Informationen.
Anzeigen, die den Fahrer über die Aktivierung eines Systems (Kontrollleuchten für Betrieb oder Deaktivierung) oder das Auftreten einer Anomalie (Warnleuchten)
informieren.Beim Einschalten der Zündung
Bestimmte Warnleuchten leuchten beim Einschalten
der Zündung für die Dauer einiger Sekunden im
Kombiinstrument auf.
Sobald der Motor gestar tet ist, müssen diese
erlöschen.
Wenn sie nicht erlöschen, lesen
s
i
e sich, bevor
si
e losfahren, die Rubrik zu den betreffenden
Warnleuchten durch.
Mit den Leuchten verbundene
Warnhinweise
Beim Aufleuchten bestimmter Warnleuchten er tönt
gleichzeitig ein akustisches Signal in Verbindung mit
einer Meldung.
Die Leuchten blinken oder leuchten ununterbrochen.
Beim Einschalten der Zündung er folgt die
Anzeige dynamisch und schrittweise im
Kombiinstrument. Diese Funktion ist normal.
Betriebskontrolle
Page 15 of 328
13
C4-cactus_de_Chap01_controle-de-marche_ed02-2014
Betriebskontrollleuchten
Das Aufleuchten einer der folgenden Leuchten zeigt an, dass das betreffende System aktivier t ist.
Gleichzeitig er tönt möglicher weise ein akustisches Signal und eine Meldung erscheint auf dem Bildschirm.linker Blinker blinkt mit akustischem
si
gnal
de
r l
i
chtschalter wurde nach unten
gedrückt.
rechter Blinker blinkt mit akustischem
si
gnal
de
r l
i
chtschalter wurde nach oben
gedrückt.
Standlicht ununterbrochen Der Lichtschalter befindet sich in Position
"Standlicht".
Abblendlicht ununterbrochen Der Lichtschalter befindet sich in Position
"Abblendlicht".
Fernlicht ununterbrochen
de
r l
i
chtschalter wurde in Richtung Fahrer
gezogen. Ziehen Sie den Lichtschalter erneut zu sich heran, um wieder
auf das Abblendlicht umzuschalten.
Nebelscheinwerfer ununterbrochen Die Nebelscheinwer fer werden mit Hilfe
des Rings am Lichtschalter eingeschaltet. Drehen Sie den Ring am Lichtschalter zweimal nach hinten,
um die Nebelscheinwer fer auszuschalten.
Eine ausführlichere Beschreibung der Lichtschalter finden Sie in der entsprechenden Rubrik.
Kontrollleuchte
ZustandUrsache Aktionen / Beobachtungen
1
Betriebskontrolle
Page 16 of 328
14
NebelschlussleuchteununterbrochenDie Nebelschlussleuchte wird mit Hilfe des
Rings am Lichtschalter eingeschaltet. Drehen Sie den Ring am Lichtschalter nach hinten, um die
Nebelschlussleuchte auszuschalten.
Vorglühen
Dieselmotor ununterbrochen
de
r s
c
hlüssel befindet sich in der
2. Position (Zündung) im Zündschloss. War ten Sie, bis die Kontrollleuchte erlischt, bevor Sie den
Motor star ten.
di
e l
eu
chtdauer ist von den Witterungsverhältnissen
abhängig (bis zu ca. 30
Sekunden bei extremen
Witterungsverhältnissen).
Wenn der Motor nicht anspringt, schalten
s
i
e erneut die
Zündung ein und war ten Sie bis die Kontrollleuchte erlischt.
Lassen Sie anschließend den Motor an.
Feststellbremse ununterbrochen Die Feststellbremse ist angezogen bzw.
nicht korrekt gelöst. Lösen Sie die Feststellbremse, damit die Kontrollleuchte
erlischt; halten Sie die Fußbremse gedrückt.
Beachten Sie die Sicherheitsbestimmungen.
Für weitere Informationen zur Feststellbremse siehe
entsprechende Rubrik.
Kontrollleuchte
ZustandUrsache Aktionen / Beobachtungen
Betriebskontrolle
Page 17 of 328
15
C4-cactus_de_Chap01_controle-de-marche_ed02-2014
Wischautomatikununterbrochensc heibenwischerhebel wurde nach unten
betätigt. Wischautomatik des Frontscheibenwischers ist aktivier t.
Zum Deaktivieren der Wischautomatik drücken Sie die
Betätigung nach unten oder stellen
s
i
e den Wischerhebel auf
eine andere Position.
Stop & star t ununterbrochen Das Stop & Star t-System hat den Motor
bei Fahrzeugstillstand in den Modus STOP
versetzt (Ampel, Stopp, Stau,...). Sobald Sie weiter fahren möchten, erlischt die Kontrollleuchte
und der Motor star tet wieder automatisch im Modus START.
Kontrollleuchte blinkt für
einige
s
e
kunden, dann
erlischt sie. Der Modus STOP ist zurzeit nicht
verfügbar.
oder
Der Modus START wurde automatisch
ausgelöst. Für mehr Informationen zu den Spezialsituationen der Modi
STOP & START siehe Abschnitt "Stop & Star t".
Kontrollleuchte
ZustandUrsache Aktionen / Beobachtungen
Beifahrer-Front-
Airbag ununterbrochen
Der Schalter, der sich im Handschuhfach
befindet, steht auf "ON".
Der Beifahrer-Front-Airbag ist aktiviert.
Installieren Sie in diesem Fall keinen
Kindersitz "entgegen der Fahr trichtung". Bringen Sie den Schalter in die Position "
OFF", um den
Beifahrer-Front-Airbag zu deaktivieren.
Sie können einen Kindersitz "entgegen der Fahr trichtung"
montieren, außer im Fall einer Funktionsstörung der Airbags
(Airbag-Warnleuchte leuchtet).
1
Betriebskontrolle
Page 18 of 328
16
Beifahrer-Front-
Airbagununterbrochen
Der Schalter im Handschuhfach steht auf
der Position "OFF".
Der Beifahrer-Front-Airbag ist deaktiviert.
Sie können einen Kindersitz "entgegen
der Fahr trichtung" montieren, außer im
Fall einer Funktionsstörung der
a
i
rbags
(Airbag-Warnleuchte leuchtet). Stellen Sie den Schalter auf die Position "ON"
, um den
Beifahrer-Front-Airbag zu aktivieren.
Montieren Sie in diesem Fall den Kindersitz nicht "entgegen
der Fahr trichtung".
Dynamische
Stabilitätskontrolle
(DSC/ASR) ununterbrochen
di
e t
a
ste wurde betätigt und die
Kontrollleuchte schaltet sich ein.
DSC/ASR sind deaktivier t.
DSC: dynamische Stabilitätskontrolle
ASR: Antriebsschlupfregelung Drücken Sie auf die Taste, um DSC/ASR zu aktivieren. Die
zugehörige Kontrollleuchte erlischt.
DSC/ASR sind beim Star ten des Fahrzeugs automatisch
funktionsbereit.
In deaktivier tem Zustand wird das System ab einer
Geschwindigkeit von etwa 50
km/h automatisch wieder
aktiviert.
Für weitere Informationen über DSC/ASR, siehe
entsprechende Rubrik.
Kontrollleuchte
ZustandUrsache Aktionen / Beobachtungen
Kontrollleuchten für deaktivierte Funktionen
Das Aufleuchten einer der folgenden Kontrollleuchten weist darauf hin, dass die betreffende Funktion bewusst ausgeschaltet wurde.
Dieses kann in Verbindung mit dem Er tönen eines akustischen Signaltons und dem Erscheinen einer Meldung er folgen.
Betriebskontrolle
Page 19 of 328
17
C4-cactus_de_Chap01_controle-de-marche_ed02-2014
Warnleuchten
Wenn bei laufendem Motor oder während der Fahr t eine der folgenden Warnleuchten aufleuchtet, deutet dies auf eine Anomalie hin, auf die der Fahrer reagieren muss.
Bei jeder Anomalie, die zum Aufleuchten einer Warnleuchte führ t, muss eine zusätzliche Diagnose anhand der damit verbundenen Meldung durchgeführ t werden.
Wenden Sie sich bei Problemen umgehend an das CITROËN-Händlernetz oder eine qualifizier te Fachwerkstatt.STOP ununterbrochen in
Verbindung mit einer
anderen Warnleuchte,
einem akustischen Signal
und einer Meldung Das Aufleuchten der Kontrollleuchte steht
in Verbindung mit einer schwer wiegenden
Anomalie, festgestellt an dem
Bremssystem oder der Ser volenkung,
dem Stromkreis, dem Motorölkreislauf
oder dem Kühlkreislauf oder aber einem
Reifenschaden. Halten Sie unbedingt an, sobald dies gefahrlos möglich ist,
denn der Motor könnte ausgehen.
st
ellen s
i
e das Fahrzeug ab, schalten s
i
e die Zündung aus
und wenden
s
i
e sich an das C
i
t
R
OË
n-
Händlernetz oder eine
qualifizierte Fachwerkstatt.
Kontrollleuchte
ZustandUrsache Aktionen / Beobachtungen
Service leuchtet vorübergehend,
in Verbindung mit einer
Meldung Eine oder mehrere kleinere Störungen,
ohne spezielle Warnleuchte, werden
erkannt. Stellen Sie anhand der Meldung auf dem Bildschirm den
Grund für die Fehlfunktion fest.
Bestimmte Störungen können Sie selbst beheben, zum
Beispiel eine offene
t
ü
r oder den Beginn der s
ä
ttigung
des Par tikelfilters (sobald die Verkehrsbedingungen es
erlauben, regenerieren Sie den Filter, indem Sie mit einer
Geschwindigkeit von mindestens 60
km/h fahren, bis die
Kontrollleuchte erlischt).
Wenden
s
i
e sich in allen anderen Fällen, beispielsweise
bei
d
e
fekt der Reifendrucküberwachung an das C it
R
OË
n-
H
ändlernetz oder an eine qualifizier te Fachwerkstatt.
ununterbrochen, in
Verbindung mit einer
Meldung Eine oder mehrere größere Störungen,
ohne spezielle Warnleuchte, werden
erkannt. Stellen Sie anhand der Meldung auf dem Bildschirm den
Grund für die Fehlfunktion fest und wenden Sie sich in jedem
Fall an das CITROËN-Händlernetz oder an eine qualifizier te
Fachwerkstatt.
ununterbrochen, in Verbindung
mit einer blinkenden, dann
ständigen
a
n
zeige des
WartungsschlüsselsDas War tungsinter vall ist überschritten. Nur bei den Versionen Diesel BlueHDi. Die War tung Ihres Fahrzeugs muss so bald wie möglich
durchgeführt werden.
1
Betriebskontrolle
Page 20 of 328
18
KontrollleuchteZustandUrsache Aktionen / Beobachtungen
MotorselbstdiagnoseblinktDie Motorsteuerung weist einen Defekt auf. Es besteht die Gefahr, dass der Katalysator beschädigt wird.la
ssen si e eine Überprüfung durch einen Vertreter
des CITROËN-Hänldernetzes oder eine qualifizier te
Fachwerkstatt durchführen.
ununterbrochen
di
e a
b
gasentgiftungsanlage weist einen
Defekt auf.
Die Kontrollleuchte muss nach dem Star ten des Motors erlöschen.Wenn sie weiter leuchtet, wenden Sie sich umgehend an das
CITROËN-Händlernetz oder eine qualifizier te Fachwerkstatt.
Antiblockiersystem
(ABS)
ununterbrochen
Das Antiblockiersystem weist einen Defekt
auf. Das Fahrzeug fähr t mit herkömmlicher Bremswirkung.
Fahren Sie vorsichtig mit mäßiger Geschwindigkeit und
wenden Sie sich umgehend an das CITROËN-Händlernetz
oder an eine qualifizier te Fachwerkstatt.
Dynamische
Stabilitätskontrolle
(DSC/ASR) blinkt
Das DSC-/ASR-System wird aktivier t. Das System optimier t die Traktion und verbesser t
die Richtungsstabilität des Fahrzeugs bei Verlust der
Bodenhaftung oder der Richtung.
ununterbrochen Ein Defekt des DSC-/ASR-Systems liegt
vo r. Lassen Sie das System von einem Ver treter des CITROËN-
Händlernetzes oder einer qualifizierten Fachwerkstatt überprüfen.
Bremsanlage
ununterbrochen Starkes Absinken der Bremsflüssigkeit im
Bremskreis. Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.
Füllen Sie eine von CITROËN empfohlene Bremsflüssigkeit
nach.
Wenn das Problem weiterhin auftritt, wenden Sie sich bitte
an einen Vertreter des C
i
t
R
OË
n-
Händlernetzes oder eine
qualifizierte Fachwerkstatt.
+ ununterbrochen in
Verbindung mit der
aBs-
Warnleuchte
Der elektronische Bremskraftverteiler
(EBV) weist einen Defekt auf.
Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.
Lassen Sie das System von einem Ver treter des CITROËN-
Händlernetzes oder einer qualifizier ten Fachwerkstatt
überprüfen.
Betriebskontrolle
