CITROEN C4 CACTUS 2015 Instrukcja obsługi (in Polish)

109
c4-cactus_pl_ chap06_visibilite_ed02-2014

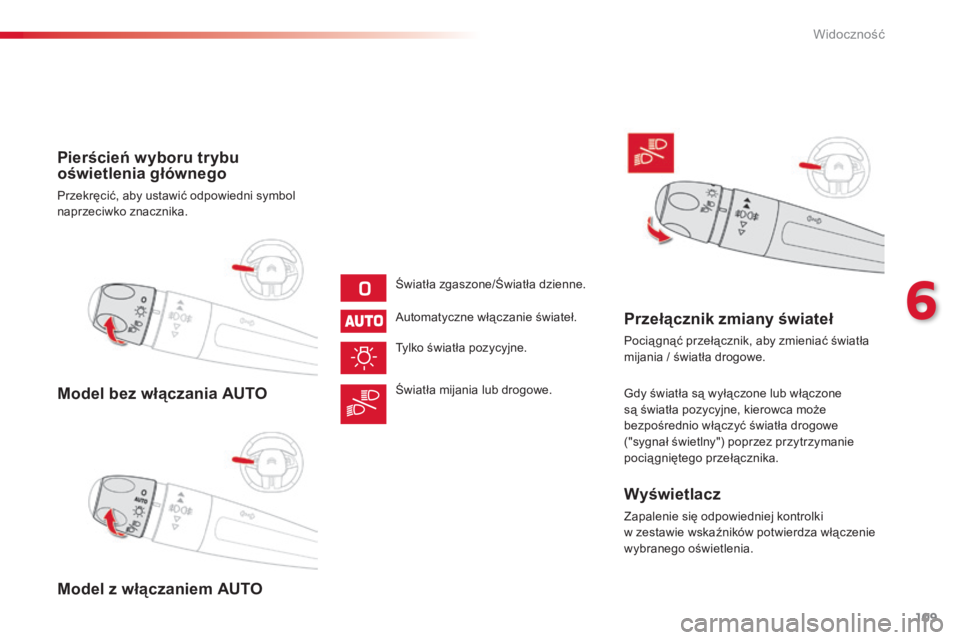

Model bez włączania AUTO
Model z włączaniem AUTO Pierścień wyboru trybu
oświetlenia głównego
Przekręcić, aby ustawić odpowiedni symbol
naprzeciwko znacznika.
Światła zgaszone/Światła dzienne.
au

tomatyczne włączanie świateł.
ty

lko światła pozycyjne.
Światła mijania lub drogowe.
Przełącznik zmiany świateł
Pocią gnąć przełącznik, aby zmieniać światła
mijania / światła drogowe.
gd

y światła są wyłączone lub włączone
są światła pozycyjne, kierowca może
bezpośrednio włączyć światła drogowe
("sygnał świetlny") poprzez przytrzymanie
pocią gniętego przełącznika.
Wyświetlacz
Zapalenie siÄ™ odpowiedniej kontrolki
w zestawie wskaźników potwierdza włączenie
wybranego oświetlenia.
6
Widoczność

110
c4-cactus_pl_ chap06_visibilite_ed02-2014
Pierścień wyboru świateł przeciwmgłowych
Działają razem ze światłami mijania i drogowymi.
Przednie reflektory
przeciwmgłowe i tylne
światło przeciwmgłowe
W przypadku automatycznego wyłączania
świateł (w modelu z
auto) l ub w przypadku
ręcznego wyłączenia świateł mijania, reflektory
przeciwmgłowe i światła pozycyjne pozostaną
włączone.
F

P
rzekręcić pierścień do tyłu, aby wyłączyć
światła przeciwmgłowe, zgasną również
światła pozycyjne.
Tylne światło
przeciwmgłowe
F aby włączyć tylne światło przeciwmgłowe, przekręcić pierścień do przodu.
W przypadku automatycznego wyłączania
świateł (w modelu z
auto
) Å›
wiatło
przeciwmgłowe i światła mijania pozostaną
włączone.
F
a
b
y wyłączyć tylne światło przeciwmgłowe,
przekręcić pierścień do tyłu. Przekręcić pierścień:
F
d o przodu jeden raz, aby włączyć przednie
reflektory przeciwmgłowe,
F

d
o przodu drugi raz, aby włączyć tylne
światło przeciwmgłowe,
F

d
o tyłu jeden raz, aby wyłączyć tylne
światło przeciwmgłowe,
F

d
o tyłu drugi raz, aby wyłączyć przednie
reflektory przeciwmgłowe.
Widoczność

111
c4-cactus_pl_ chap06_visibilite_ed02-2014

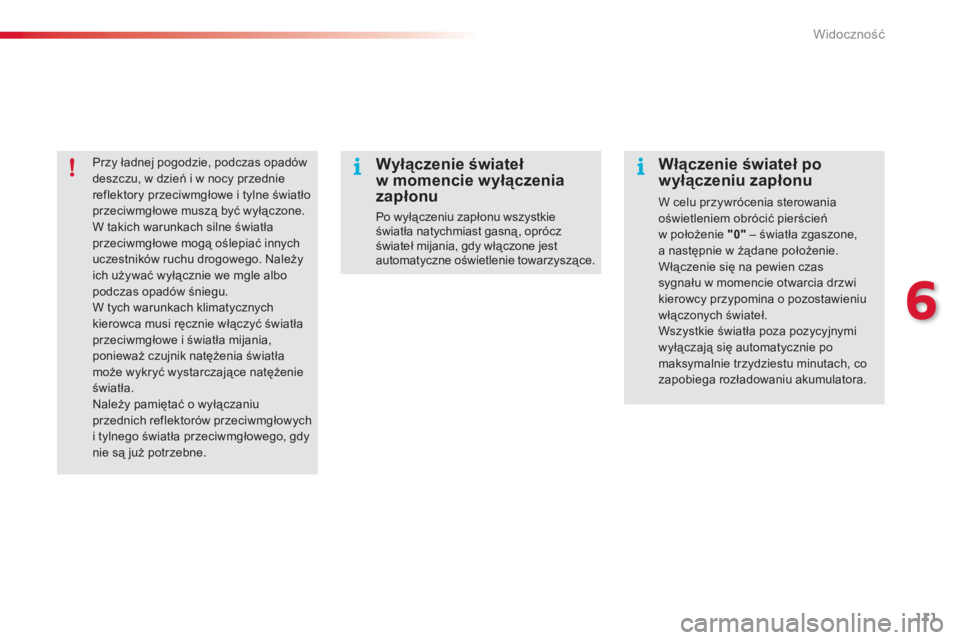

Przy ładnej pogodzie, podczas opadów
deszczu, w dzień i w nocy przednie
reflektory przeciwmgłowe i tylne światło
przeciwmgłowe muszą być wyłączone.
W takich warunkach silne światła
przeciwmgłowe mogą oślepiać innych
uczestników ruchu drogowego.
n
a
leży
ich używać wyłącznie we mgle albo
podczas opadów śniegu.
W tych warunkach klimatycznych
kierowca musi ręcznie włączyć światła
przeciwmgłowe i światła mijania,
ponieważ czujnik natężenia światła
może wykryć wystarczające natężenie
światła.
na

leży pamiętać o wyłączaniu
przednich reflektorów przeciwmgłowych
i tylnego światła przeciwmgłowego, gdy
nie są już potrzebne.Wyłączenie świateł
w momencie wyłączenia
zapłonu
Po wyłączeniu zapłonu wszystkie
światła natychmiast gasną , oprócz
świateł mijania, gdy włączone jest
automatyczne oświetlenie towarzyszące.
Włączenie świateł po
wyłączeniu zapłonu
W celu przywrócenia sterowania
oświetleniem obrócić pierścień
w położenie "0" – światła zgaszone,
a następnie w żądane położenie.
WÅ‚Ä…czenie siÄ™ na pewien czas
sygnału w momencie otwarcia drzwi
kierowcy przypomina o pozostawieniu
włączonych świateł.
Wszystkie światła poza pozycyjnymi
wyłączają się automatycznie po
maksymalnie trzydziestu minutach, co
zapobiega rozładowaniu akumulatora.
6
Widoczność

112
c4-cactus_pl_ chap06_visibilite_ed02-2014
Automatyczne włączanie
świateł
WÅ‚Ä…czenie
F ustawić pierścień w położeniu "AUTO" . au
tomatycznemu włączeniu funkcji
towarzyszy wyświetlenie komunikatu.
Dzięki czujnikowi natężenia światła,
w przypadku słabego oświetlenia naturalnego,
oświetlenie tablicy rejestracyjnej, światła
pozycyjne oraz światła mijania włączają się
automatycznie, bez ingerencji kierowcy. MogÄ…
one także włączyć się w przypadku wykrycia
deszczu, równocześnie
z włączeniem wycieraczek szyb w trybie
pracy automatycznej.
Światła gasną automatycznie, gdy oświetlenie
jest wystarczające lub po wyłączeniu
wycieraczek.
Wyłączenie
F ustawić pierścień w innym położeniu. Wyłączeniu funkcji towarzyszy
wyświetlenie komunikatu.
Usterka działania
W przypadku usterki czujnika
natężenia światła włączają się
światła, w zestawie wskaźników
W czasie mgły lub opadów śniegu
czujnik natężenia światła może uznać,
że oświetlenie jest wystarczające.
W takim wypadku światła nie włączą się
automatycznie.
ni

e należy zakrywać czujnika natężenia
światła, sprzężonego z czujnikiem
deszczu, umieszczonego na przedniej
szybie za wewnętrznym lusterkiem
wstecznym; zwiÄ…zane z nim funkcje nie
będą się uruchamiały.
sk

ontaktować się z siecią c
It
ro
Ën
lub
warsztatem specjalistycznym. zapala się ta kontrolka, której towarzyszy
sygnał dźwiękowy i/lub komunikat.
Widoczność

113
c4-cactus_pl_ chap06_visibilite_ed02-2014
Światła dzienne / Światła pozycyjne
(LED)
Diody elektroluminescencyjne (LED) włączają
siÄ™ automatycznie w momencie uruchomienia
silnika. W pewnych warunkach klimatycznych
(niska temperatura, wilgotność...)
na wewnętrznej powierzchni szyby
reflektorów i świateł tylnych może
pojawić się lekkie zamglenie, co jest
normalnym zjawiskiem; zamglenie to
znika w ciÄ… gu kilku minut od zapalenia
świateł.
Zapewniają następujące funkcje:
-
Åš
wiatła dzienne (sterowanie świateł
w położeniu " 0" lub " AUTO " w przypadku
wystarczającego natężenia światła).
-

Åš
wiatła pozycyjne (sterowanie świateł w
położeniu " AUTO" w przypadku słabego
natężenia światła lub "
ty

lko światła
pozycyjne", lub "Światła mijania lub
drogowe").
W przypadku świateł dziennych
natężenie światła diod jest mocniejsze.
6
Widoczność

114
c4-cactus_pl_ chap06_visibilite_ed02-2014
Światła postojowe
WÅ‚Ä…czenie
F
P o wyłączeniu zapłonu mignąć światłami
za pomocą przełącznika oświetlenia.
F

P
onowne mignięcie światłami wyłącza
funkcjÄ™.
Wyłączenie
Po pewnym czasie oświetlenie towarzyszące
wyłączy się automatycznie. Przedłużenie działania świateł mijania po
wyłączeniu zapłonu umożliwia kierowcy
bezpieczne dotarcie do domu w warunkach
słabej widoczności.
oz

nakowanie boczne zapewnione poprzez
włączenie świateł pozycyjnych tylko od strony
pasa ruchu.
F

W z

ależności od wersji, w cią gu minuty
od momentu wyłączenia stacyjki
nacisnąć przełącznik świateł do góry
albo do dołu, zależnie od położenia pasa
ruchu (przykład: parkowanie po prawej;
przełącznik świateł do dołu; zapalają się
lewe światła).
sy

gnalizuje to sygnał dźwiękowy i zapalenie
odpowiedniej kontrolki kierunkowskazów
w zestawie wskaźników.
ab

y wyłączyć światła postojowe, należy
ustawić przełącznik oświetlenia w położeniu
środkowym.
Oświetlenie
towarzyszÄ…ce
Automatyczne
gdy funkcja automatycznego zapalania
świateł jest włączona, w przypadku słabego
oświetlenia światła mijania są automatycznie
włączane po wyłączeniu zapłonu.
Włączenie lub wyłączenie, jak również czas
włączenia oświetlenia towarzyszącego można
ustawić za pomocą tabletu dotykowego.
F

W
ybrać menu "Wspomaganie
jazdy ".
F
n
a p
odstronie nacisnąć
" Ustawianie param. pojazdu ".
Ręczne
Widoczność

115
c4-cactus_pl_ chap06_visibilite_ed02-2014
regulacja reflektorów
aby nie oślepiać innych użytkowników drogi,
należy ustawić wysokość padania wiązki
światła reflektorów w zależności od obciążenia
samochodu.
PoczÄ…tkowe ustawienie w pozycji "0" .
Jazda za granicÄ…
konstrukcja świateł mijania umożliwia
jazdę w kraju, w którym obowiązuje
przeciwny kierunek ruchu niż w kraju
sprzedaży samochodu, bez żadnych
modyfikacji.
0.
s
a

m kierowca lub kierowca + pasażer
z przodu.
-.
k
i

erowca + pasażer z przodu +
pasażerowie z tyłu.
1.


k
i

erowca + pasażer z przodu +
pasażerowie z tyłu + obciążenie bagażnika.
-.


k
i

erowca + pasażer z przodu +
pasażerowie z tyłu + obciążenie bagażnika.
2.
k
i

erowca + maksymalne dopuszczalne
obciążenie bagażnika.
Położenie to jest wystarczające, aby nie
oślepiać. Położenia wyższe mogą ograniczyć
pole oświetlenia reflektorów.
6
Widoczność

116
c4-cactus_pl_ chap06_visibilite_ed02-2014
statyczne oświetlenie zakrętu
W przypadku włączenia świateł mijania lub
świateł drogowych funkcja ta umożliwia
skierowanie wiązki światła przedniego
reflektora przeciwmgłowego na wewnętrzną
stronę zakrętu, gdy prędkość samochodu nie
przekracza 40
km/h ( jazda w mieście, kręta
droga, skrzyżowania, manewry parkowania...). Ze statycznym oświetleniem zakrętu
be

z statycznego oświetlenia zakrętu
WÅ‚Ä…czanie
Funkcja włącza się:
- p o włączeniu odpowiedniego
kierunkowskazu,


albo
-

p
o przekroczeniu pewnego kÄ…ta obrotu
kierownicy.
Wyłączenie
Funkcja zostaje wyłączona:
- p oniżej pewnego kąta obrotu kierownicy,
-

p
rzy prędkości powyżej 40 km/h,
-

k
iedy włączony jest wsteczny bieg.
Widoczność

117
c4-cactus_pl_ chap06_visibilite_ed02-2014
Przełącznik wycieraczek szyby
Sterowanie ręczne
sterowanie wycieraczkami szyb wykonywane
jest ręcznie przez kierowcę.
Model z pracą AUTO Model z trybem ręczym Wycieraczki przedniej szyby
Przełącznik wyboru częstotliwości pracy:
unieść albo opuścić przełącznik do żądanego
położenia.
Praca szybka (silne opady).
Praca normalna (opady
umiarkowane).
Praca przerywana (dostosowana do
prędkości pojazdu).
Wyłączone.
Praca impulsowa (nacisnąć do dołu
lub pocią gnąć krótko dźwignię do
siebie, następnie puścić).
lub Praca automatyczna (nacisnąć
do dołu, następnie puścić) albo
praca impulsowa (pocią gnąć
krótko przełącznik do siebie).
ni

e włączać wycieraczek, gdy
przednia szyba jest sucha.
g
d

y jest
bardzo zimno albo bardzo ciepło,
sprawdzić, czy pióra wycieraczek nie są
przymarznięte/przyklejone do przedniej
szyby, a dopiero potem włączyć
wycieraczki. W warunkach zimowych, przed
włączeniem wycieraczek usunąć
śnieg, lód albo szron znajdujący się na
przedniej szybie wokół ramion
i piór wycieraczek oraz na uszczelce
przedniej szyby.
6
Widoczność

118
c4-cactus_pl_ chap06_visibilite_ed02-2014
Wycieraczka tylnej szyby
Wyłączona.
W czasie opadów śniegu lub silnego
mrozu oraz w przypadku założenia
bagażnika rowerowego na bagażnik
bazowy należy wyłączyć automatyczną
pracÄ™ tylnej wycieraczki.
Praca przerywana.
Praca ze spryskiwaczem szyby
(określony czas).
Pierścień wyboru wycieraczki tylnej szyby:
Bieg wsteczny
Po włączeniu biegu wstecznego, jeżeli wycieraczki
przedniej szyby pracują , automatycznie włączy się
wycieraczka tylnej szyby.
Włączenie lub wyłączenie funkcji
automatycznej można ustawić za pomocą
tabletu dotykowego.
Spryskiwacz przedniej szyby
Pocią gnąć dźwignię do siebie. sp
ryskiwacz
szyby oraz wycieraczki szyby działają przez
pewien czas.
Państwa samochód jest wyposażony
w nowatorski spryskiwacz szyby.
PÅ‚yn do spryskiwania i zmywania szyby
jest wytryskiwany wzdłuż wkładki
zgarniajÄ…cej wycieraczki szyby, co
zapobiega zasłanianiu zarówno pola
widzenia kierowcy jak i pasażerów.
F

W

ybrać menu " Wspomaganie
jazdy ".
F
n
a p

odstronie nacisnąć
" Ustawianie param. pojazdu ".
W ustawieniach fabrycznych funkcja
jest włączona.
Widoczność
