system elektronicznej kontroli stabilności
(E
sc: E lectronic st ability co ntrol) obejmuje
następujące systemy:
-

s
ystem zapobiegający blokadzie kół (
a
bs
)
o

raz elektroniczny rozdzielacz hamowania
(
rE

F),
-

s
ystem wspomagania hamowania
awaryjnego (
aFu)

,
-
s

ystem zapobiegający poślizgowi kół (
a
sr
)
,
-

d
ynamiczna kontrola stabilności (
cDs)
.
system elektronicznej kontroli stabilności (Es c)
Definicje
System zapobiegający blokadzie
kół (ABS) oraz elektroniczny
rozdzielacz hamowania (REF)
system ten zwiększa stabilność oraz
zwrotność samochodu w trakcie hamowania
oraz przyczynia się do zwiększenia kontroli na
zakrętach, w szczególności na złej lub śliskiej
nawierzchni.
a

bs uniemożliwia zablokowanie się kół
w trakcie hamowania awaryjnego.
rE

F zapewnia równe hamowanie każdego
koła.
System wspomagania
hamowania awaryjnego (AFU)
W nagłych wypadkach system ten umożliwia
jak najszybsze osią gnięcie optymalnej siły
hamowania i tym samym zmniejsza drogę
hamowania.
sy

stem włącza się w zależności od szybkości
nacisku na pedał hamulca. Powoduje on
zmniejszenie oporu pedału hamulca
i zwiększenie skuteczności hamowania.
System zapobiegający
poślizgowi kół (ASR)
system asr optymalizuje napęd samochodu
poprzez działanie na hamulce kół napędowych
oraz silnik, tak by ograniczyć poślizg kół.
um

ożliwia on również poprawienie stabilności
kierunkowej w momencie przyspieszania.
Dynamiczna kontrola stabilności
(CDS)
W przypadku różnicy między torem jazdy
samochodu a torem żądanym przez kierowcę,
system
c
Ds
kontroluje poszczególne koła
i automatycznie wyhamowuje jedno lub kilka
kół oraz wpływa na silnik, tak by samochód
powrócił na żądany tor jazdy w granicach praw
fizyki.
7
bezpieczeństwo

130
c4-cactus_pl_ chap07_securite_ed02-2014
Zapalenie się tej kontrolki,
sprzężonej z kontrolką STOP ,
oraz towarzyszący temu sygnał
dźwiękowy, a także informacja
tekstowa oznaczają nieprawidłowe
działanie elektronicznego
rozdzielacza siły hamowania (
rE

F),
co może być przyczyną utraty
kontroli nad pojazdem w momencie
hamowania.

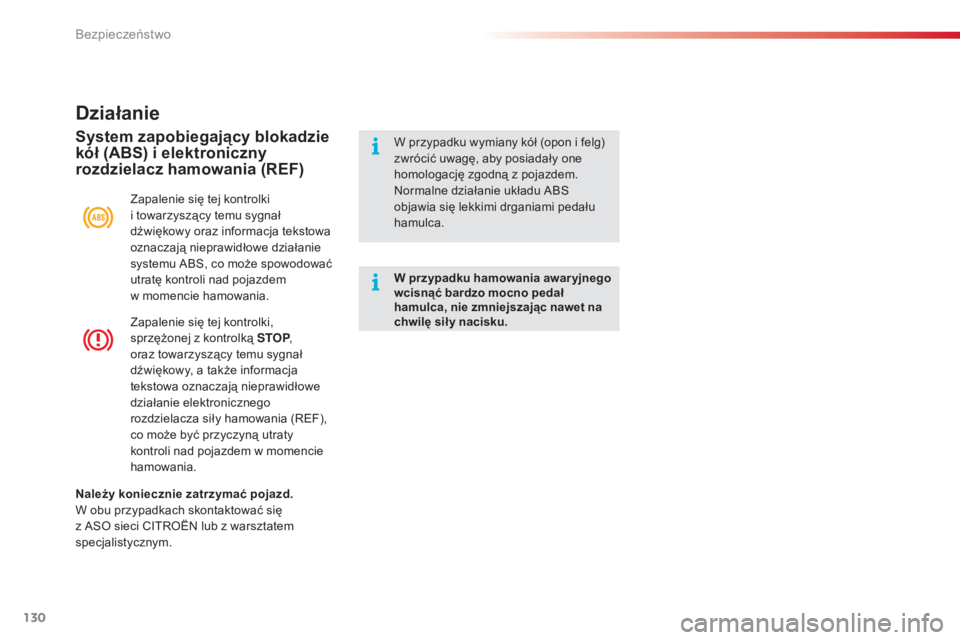

Działanie
Zapalenie się tej kontrolki
i towarzyszący temu sygnał
dźwiękowy oraz informacja tekstowa
oznaczają nieprawidłowe działanie
systemu
abs
, c
o może spowodować
utratę kontroli nad pojazdem
w momencie hamowania.
System zapobiegający blokadzie
kół (ABS) i elektroniczny
rozdzielacz hamowania (REF)W przypadku wymiany kół (opon i felg)
zwrócić uwagę, aby posiadały one
homologację zgodną z pojazdem.
no

rmalne działanie układu abs
objawia się lekkimi drganiami pedału
hamulca.
W przypadku hamowania awar yjnego
wcisnąć bardzo mocno pedał
hamulca, nie zmniejszając nawet na
chwilę sił y nacisku.
Należy koniecznie zatrzymać pojazd.
W obu przypadkach skontaktować się
z
aso
sieci
c
It

ro
Ën

lub z warsztatem
specjalistycznym.
bezpieczeństwo

131
c4-cactus_pl_ chap07_securite_ed02-2014
Dynamiczna kontrola stabilności
(CDS) i układ zapobiegający
poślizgowi kół (ASR)system cDs zapewnia zwiększone
bezpieczeństwo przy normalnej jeździe,
ale nie powinien skłaniać kierowcy do
dodatkowego ryzyka lub do jazdy ze
zbyt dużą prędkością.
Funkcjonowanie systemu jest
zapewnione pod warunkiem
przestrzegania zaleceń producenta
dotyczących kół (opony i felgi),
elementów hamujących, elementów
elektronicznych oraz procedur montażu
i napraw sieci
c
It
ro
Ën.
P

o zderzeniu sprawdzić system
w
aso sieci c
It
ro
Ën
lub w warsztacie
specjalistycznym.

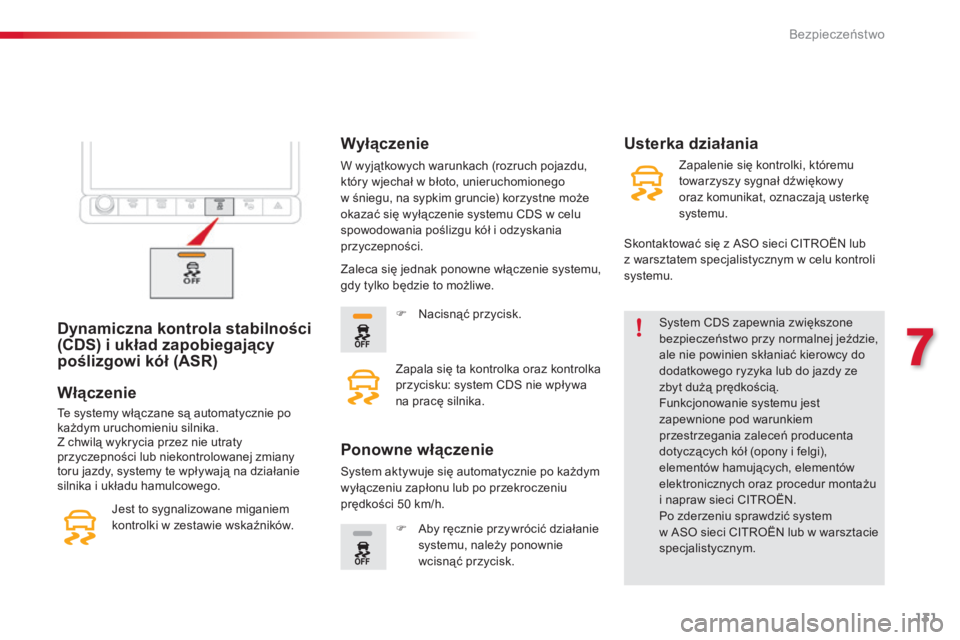

Włączenie
te systemy włączane są automatycznie po
każdym uruchomieniu silnika.
Z chwilą wykrycia przez nie utraty
przyczepności lub niekontrolowanej zmiany
toru jazdy, systemy te wpływają na działanie
silnika i układu hamulcowego.
Wyłączenie
W wyjątkowych warunkach (rozruch pojazdu,
który wjechał w błoto, unieruchomionego
w śniegu, na sypkim gruncie) korzystne może
okazać się wyłączenie systemu
c
Ds
w celu
spowodowania poślizgu kół i odzyskania
przyczepności.
je

st to sygnalizowane miganiem
kontrolki w zestawie wskaźników.
Usterka działania
Zaleca się jednak ponowne włączenie systemu,
gdy tylko będzie to możliwe.
F
n
a
cisnąć przycisk.
Zapala się ta kontrolka oraz kontrolka
przycisku: system
c
Ds
nie wpływa
na pracę silnika.
Ponowne włączenie
system aktywuje się automatycznie po każdym
wyłączeniu zapłonu lub po przekroczeniu
prędkości 50
km/h.
F
a
b
y ręcznie przywrócić działanie
systemu, należy ponownie
wcisnąć przycisk. Zapalenie się kontrolki, któremu
towarzyszy sygnał dźwiękowy
oraz komunikat, oznaczają usterkę
systemu.
sk

ontaktować się z aso sieci c
It
ro
Ën
lub
z warsztatem specjalistycznym w celu kontroli
systemu.
7
bezpieczeństwo

132
c4-cactus_pl_ chap07_securite_ed02-2014

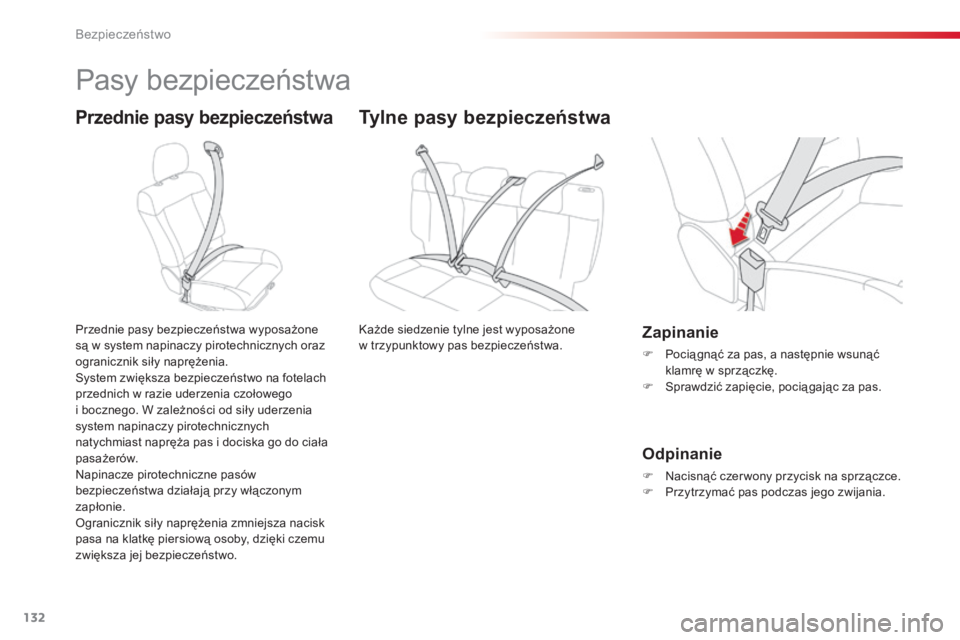

Pasy bezpieczeństwa
Przednie pasy bezpieczeństwa
Przednie pasy bezpieczeństwa wyposażone
są w system napinaczy pirotechnicznych oraz
ogranicznik siły naprężenia.
sy

stem zwiększa bezpieczeństwo na fotelach
przednich w razie uderzenia czołowego
i bocznego. W zależności od siły uderzenia
system napinaczy pirotechnicznych
natychmiast napręża pas i dociska go do ciała
pasażerów.
na

pinacze pirotechniczne pasów
bezpieczeństwa działają przy włączonym
zapłonie.
og

ranicznik siły naprężenia zmniejsza nacisk
pasa na klatkę piersiową osoby, dzięki czemu
zwiększa jej bezpieczeństwo.Zapinanie
F Pocią gnąć za pas, a następnie wsunąć klamrę w sprzączkę.
F
s
p
rawdzić zapięcie, pocią gając za pas.
Odpinanie
F nacisnąć czer wony przycisk na sprzączce.
F P rzytrzymać pas podczas jego zwijania.
Tylne pasy bezpieczeństwa
każde siedzenie tylne jest wyposażone
w trzypunktowy pas bezpieczeństwa.
bezpieczeństwo

133
c4-cactus_pl_ chap07_securite_ed02-2014
Powyżej mniej więcej 20 km/h przez
d wie minuty miga jedna lub kilka
kontrolek i uruchamia się sygnał
dźwiękowy. Po upływie dwóch minut
kontrolka lub kontrolki pozostają
zapalone, dopóki kierowca lub
pasażer z przodu nie zapną pasów
bezpieczeństwa.

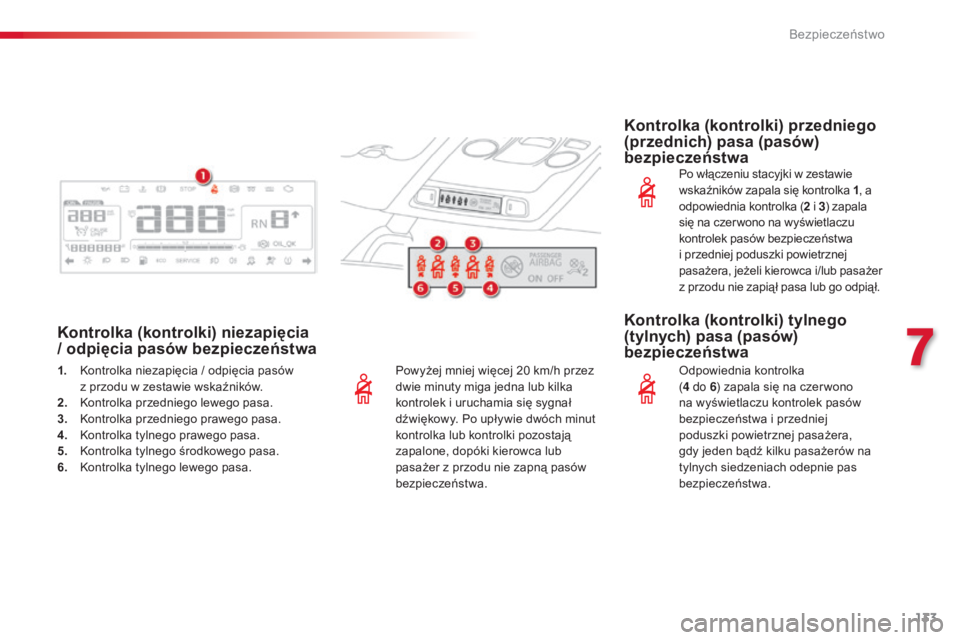

Kontrolka (kontrolki) niezapięcia
/ odpięcia pasów bezpieczeństwa Kontrolka (kontrolki) przedniego
(przednich) pasa (pasów)
bezpieczeństwa
Po włączeniu stacyjki w zestawie
wskaźników zapala się kontrolka 1
, a
odpowiednia kontrolka ( 2
i 3) zapala
się na czer wono na wyświetlaczu
kontrolek pasów bezpieczeństwa
i przedniej poduszki powietrznej
pasażera, jeżeli kierowca i/lub pasażer
z przodu nie zapiął pasa lub go odpiął.
1.


k
o

ntrolka niezapięcia / odpięcia pasów
z przodu w zestawie wskaźników.
2.


k
o

ntrolka przedniego lewego pasa.
3.


k
o

ntrolka przedniego prawego pasa.
4.


k
o

ntrolka tylnego prawego pasa.
5.


k
o

ntrolka tylnego środkowego pasa.
6.


k
o

ntrolka tylnego lewego pasa.
Kontrolka (kontrolki) tylnego
(tylnych) pasa (pasów)
bezpieczeństwa
odpowiednia kontrolka
( 4
do 6 ) zapala się na czer wono
na wyświetlaczu kontrolek pasów
bezpieczeństwa i przedniej
poduszki powietrznej pasażera,
gdy jeden bądź kilku pasażerów na
tylnych siedzeniach odepnie pas
bezpieczeństwa.
7
bezpieczeństwo

134
c4-cactus_pl_ chap07_securite_ed02-2014

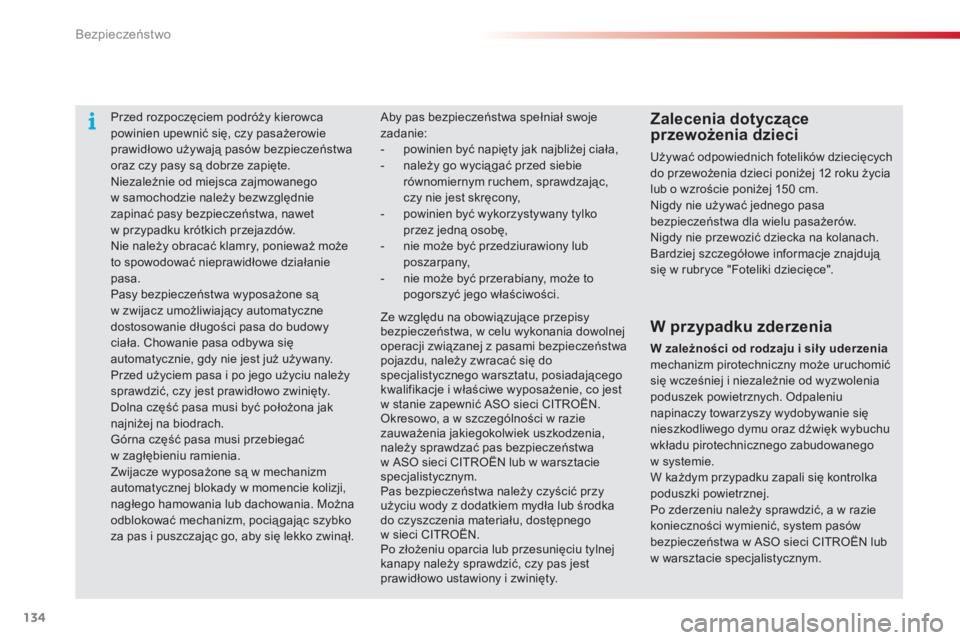

Przed rozpoczęciem podróży kierowca
powinien upewnić się, czy pasażerowie
prawidłowo używają pasów bezpieczeństwa
oraz czy pasy są dobrze zapięte.
ni

ezależnie od miejsca zajmowanego
w samochodzie należy bezwzględnie
zapinać pasy bezpieczeństwa, nawet
w przypadku krótkich przejazdów.
ni

e należy obracać klamry, ponieważ może
to spowodować nieprawidłowe działanie
pasa.
Pasy bezpieczeństwa wyposażone są
w zwijacz umożliwiający automatyczne
dostosowanie długości pasa do budowy
ciała.
c
h
owanie pasa odbywa się
automatycznie, gdy nie jest już używany.
Przed użyciem pasa i po jego użyciu należy
sprawdzić, czy jest prawidłowo zwinięty.
Dolna część pasa musi być położona jak
najniżej na biodrach.
gó

rna część pasa musi przebiegać
w zagłębieniu ramienia.
Zwijacze wyposażone są w mechanizm
automatycznej blokady w momencie kolizji,
nagłego hamowania lub dachowania. Można
odblokować mechanizm, pocią gając szybko
za pas i puszczając go, aby się lekko zwinął.Zalecenia dotyczące
przewożenia dzieci
używać odpowiednich fotelików dziecięcych
do przewożenia dzieci poniżej 12 roku życia
lub o wzroście poniżej 150
cm.
ni

gdy nie używać jednego pasa
bezpieczeństwa dla wielu pasażerów.
ni

gdy nie przewozić dziecka na kolanach.
ba

rdziej szczegółowe informacje znajdują
się w rubryce "Foteliki dziecięce".
ab

y pas bezpieczeństwa spełniał swoje
zadanie:
-
p
owinien być napięty jak najbliżej ciała,
-
n
ależy go wycią gać przed siebie
równomiernym ruchem, sprawdzając,
czy nie jest skręcony,
-

p

owinien być wykorzystywany tylko
przez jedną osobę,
-

n

ie może być przedziurawiony lub
poszarpany,
-

n

ie może być przerabiany, może to
pogorszyć jego właściwości.
W przypadku zderzenia
W zależności od rodzaju i sił y uderzenia
mechanizm pirotechniczny może uruchomić
się wcześniej i niezależnie od wyzwolenia
poduszek powietrznych.
o
d
paleniu
napinaczy towarzyszy wydobywanie się
nieszkodliwego dymu oraz dźwięk wybuchu
wkładu pirotechnicznego zabudowanego
w systemie.
W każdym przypadku zapali się kontrolka
poduszki powietrznej.
Po zderzeniu należy sprawdzić, a w razie
konieczności wymienić, system pasów
bezpieczeństwa w
aso sieci c
It
ro
Ën
lub
w warsztacie specjalistycznym.
Ze względu na obowiązujące przepisy
bezpieczeństwa, w celu wykonania dowolnej
operacji związanej z pasami bezpieczeństwa
pojazdu, należy zwracać się do
specjalistycznego warsztatu, posiadającego
kwalifikacje i właściwe wyposażenie, co jest
w stanie zapewnić
aso
sieci
c
It

ro
Ën.ok

resowo, a w szczególności w razie
zauważenia jakiegokolwiek uszkodzenia,
należy sprawdzać pas bezpieczeństwa
w
aso
sieci
c
It

ro
Ën

lub w warsztacie
specjalistycznym.
Pas bezpieczeństwa należy czyścić przy
użyciu wody z dodatkiem mydła lub środka
do czyszczenia materiału, dostępnego
w sieci
c
It

ro
Ën.
P

o złożeniu oparcia lub przesunięciu tylnej
kanapy należy sprawdzić, czy pas jest
prawidłowo ustawiony i zwinięty.
bezpieczeństwo

135
c4-cactus_pl_ chap07_securite_ed02-2014

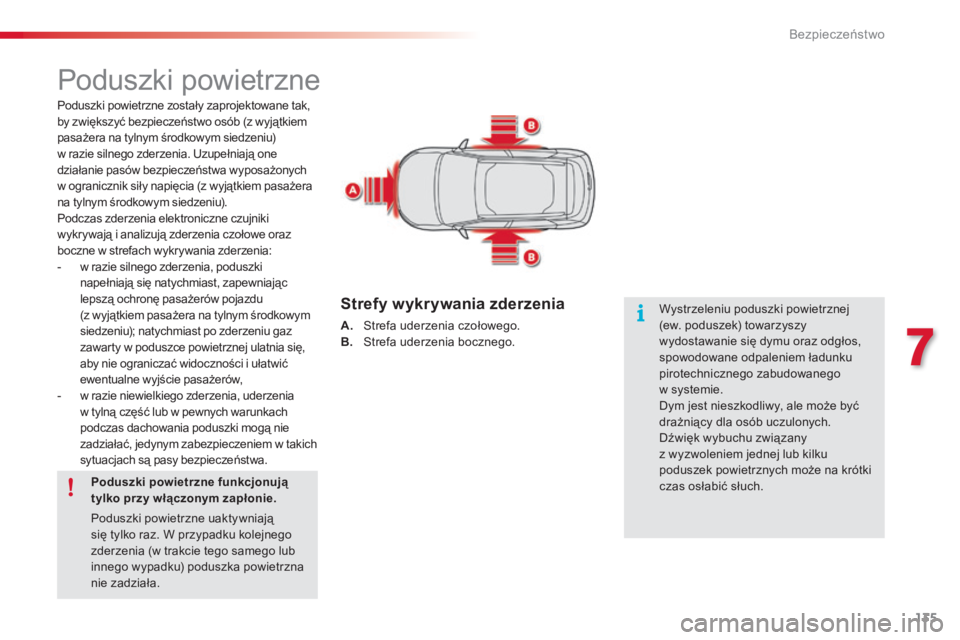

Poduszki powietrzne
Poduszki powietrzne zostały zaprojektowane tak,
by zwiększyć bezpieczeństwo osób (z wyjątkiem
pasażera na tylnym środkowym siedzeniu)
w razie silnego zderzenia.
u
z
upełniają one
działanie pasów bezpieczeństwa wyposażonych
w ogranicznik siły napięcia (z wyjątkiem pasażera
na tylnym środkowym siedzeniu).
Podczas zderzenia elektroniczne czujniki
wykrywają i analizują zderzenia czołowe oraz
boczne w strefach wykrywania zderzenia:
-

w r
azie silnego zderzenia, poduszki
napełniają się natychmiast, zapewniając
lepszą ochronę pasażerów pojazdu
(z wyjątkiem pasażera na tylnym środkowym
siedzeniu); natychmiast po zderzeniu gaz
zawarty w poduszce powietrznej ulatnia się,
aby nie ograniczać widoczności i ułatwić
ewentualne wyjście pasażerów,
-

w r
azie niewielkiego zderzenia, uderzenia
w tylną część lub w pewnych warunkach
podczas dachowania poduszki mogą nie
zadziałać, jedynym zabezpieczeniem w takich
sytuacjach są pasy bezpieczeństwa.
Poduszki powietrzne funkcjonują
tylko przy włączonym zapłonie.
Poduszki powietrzne uaktywniają
się tylko raz. W przypadku kolejnego
zderzenia (w trakcie tego samego lub
innego wypadku) poduszka powietrzna
nie zadziała. Wystrzeleniu poduszki powietrznej

(ew. poduszek) towarzyszy
wydostawanie się dymu oraz odgłos,
spowodowane odpaleniem ładunku
pirotechnicznego zabudowanego
w systemie.
Dym jest nieszkodliwy, ale może być
drażniący dla osób uczulonych.
Dźwięk wybuchu związany
z wyzwoleniem jednej lub kilku
poduszek powietrznych może na krótki
czas osłabić słuch.
Strefy wykrywania zderzenia
A. strefa uderzenia czołowego. B. st refa uderzenia bocznego.
7
bezpieczeństwo

136
c4-cactus_pl_ chap07_securite_ed02-2014
Wyłączenie przedniej poduszki
powietrznej pasażera
tylko poduszka powietrzna po stronie pasażera
może być wyłączona.
F
P

rzy w yłączonym zapłonie włożyć klucz do
wyłącznika poduszki powietrznej pasażera.
F

P
rzekręcić klucz w położenie "OFF" .
F
n
a
stępnie wyjąć klucz, nie zmieniając jego
położenia.
W momencie włączenia zapłonu
ta kontrolka zaświeci się na
wyświetlaczu kontrolek pasów.
bę

dzie świecić przez cały czas, gdy
poduszka powietrzna jest wyłączona.
ab
y zapewnić bezpieczeństwo dziecka

w przypadku montażu fotelika
dziecięcego na przednim fotelu pasażera
w pozycji "tyłem do kierunku jazdy",
należy bezwzględnie wyłączyć przednią
poduszkę powietrzną pasażera.
W przeciwnym razie dziecko narażone
będzie na poważne obrażenia ciała
lub śmierć w momencie wyzwolenia
poduszki powietrznej pasażera.
Ponowne włączenie przedniej
poduszki powietrznej pasażera
Po wyjęciu fotelika dziecięcego zamontowanego
" tyłem do kierunku jazdy ", przy w yłączonym
zapłonie , należy przekręcić przełącznik
w położenie "ON" w celu ponownej aktywacji
poduszki powietrznej pasażera jadącego z przodu.
Przednie poduszki powietrzne
Wyzwalanie
Poduszki powietrzne wyzwalają się, o ile
przednia poduszka powietrzna pasażera nie
jest wyłączona, w razie silnego zderzenia
czołowego całą lub częścią przedniej strefy
samochodu A , zgodnie z osią wzdłużną
samochodu w płaszczyźnie poziomej oraz
w kierunku od przodu do tyłu samochodu.
Poduszka powietrzna rozwija się między
klatką piersiową i głową osób na przednich
siedzeniach i kierownicą po stronie kierowcy
oraz deską rozdzielczą po stronie pasażera
w celu amortyzacji szarpnięcia do przodu. W razie silnego czołowego zderzenia system
chroni kierowcę i pasażera na przednim fotelu,
ograniczając niebezpieczeństwo uszkodzenia
głowy i klatki piersiowej.
Poduszka powietrzna kierowcy znajduje się
w środkowej części kierownicy, natomiast
poduszka powietrzna pasażera znajduje się
pod dachem w celu zwiększenia wolnego
miejsca w schowku podręcznym.
Po włączeniu zapłonu ta kontrolka
zapala się na wyświetlaczu kontrolek
pasów na około 1 minutę, aby
zasygnalizować włączenie poduszki
czołowej.
bezpieczeństwo

137
c4-cactus_pl_ chap07_securite_ed02-2014
jeżeli ta kontrolka miga, skontaktować
się jak najszybciej z
aso sieci
cIt

ro
Ën
lub z warsztatem
specjalistycznym. Przednia poduszka
powietrzna może nie wyzwolić się
w przypadku silnego uderzenia.
Nieprawidłowe działanie
jeżeli ta kontrolka zaświeci się
w zestawie wskaźników, pojawi
się sygnał dźwiękowy i komunikat,
należy jak najszybciej skontaktować
się z
aso sieci c
It
ro
Ën
lub
z warsztatem specjalistycznym
w celu sprawdzenia systemu.
Poduszki mogą nie wyzwolić się w
przypadku silnego uderzenia.
W przypadku nieprawidłowości sygnalizowanej
przez co najmniej jedną z dwóch kontrolek
poduszek powietrznych nie instalować fotelika
dziecięcego na przednim fotelu ani nie sadzać
pasażera na tym miejscu.
Przeprowadzić kontrolę w aso sieci cIt roËn lub w warsztacie specjalistycznym.
7
bezpieczeństwo

138
c4-cactus_pl_ chap07_securite_ed02-2014

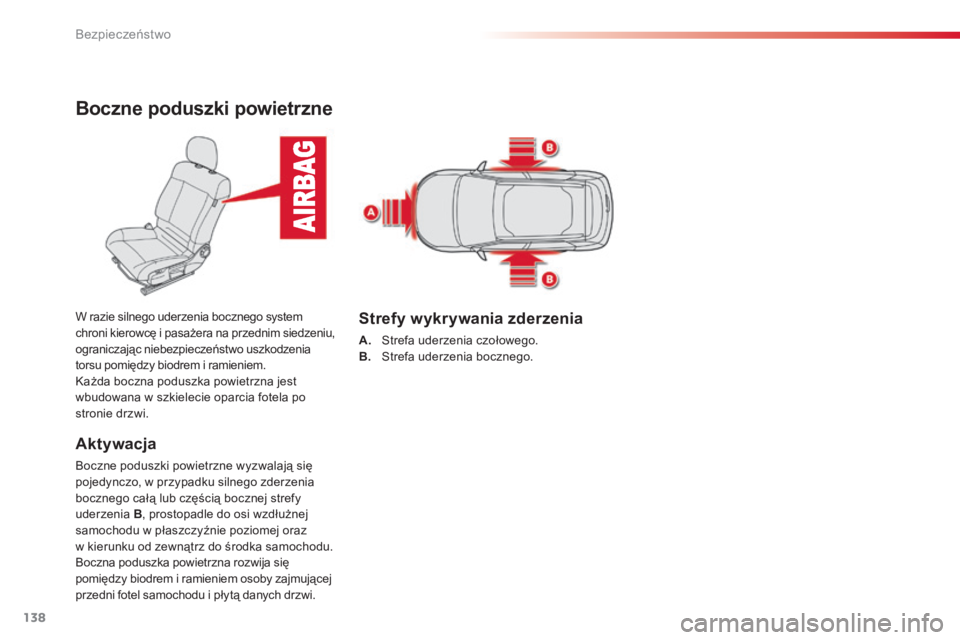

Boczne poduszki powietrzne
Aktywacja
boczne poduszki powietrzne wyzwalają się
pojedynczo, w przypadku silnego zderzenia
bocznego całą lub częścią bocznej strefy
uderzenia B, prostopadle do osi wzdłużnej
samochodu w płaszczyźnie poziomej oraz
w kierunku od zewnątrz do środka samochodu.
bo

czna poduszka powietrzna rozwija się
pomiędzy biodrem i ramieniem osoby zajmującej
przedni fotel samochodu i płytą danych drzwi. W razie silnego uderzenia bocznego system
chroni kierowcę i pasażera na przednim siedzeniu,
ograniczając niebezpieczeństwo uszkodzenia
torsu pomiędzy biodrem i ramieniem.
ka
żda boczna poduszka powietrzna jest
wbudowana w szkielecie oparcia fotela po
stronie drzwi.
Strefy wykrywania zderzenia
A. strefa uderzenia czołowego. B. st refa uderzenia bocznego.
bezpieczeństwo
