CITROEN C4 CACTUS 2015 Upute Za Rukovanje (in Croatian)

169
C4-cactus_hr_Chap09_info-pratiques_ed02-2014
Taj pribor je spremljen u kutiji, ispod podnice
prtljažnika.
To je kompletan sustav koji se sastoji od
kompresora i uloška sa sredstvom za ispunu i
koji omogućuje privremeni popravak
gume,
kako biste mogli otići do najbliže radionice.
Predviđen je za popravak većine oštećenja
gume, na gaznoj površini ili na boku gume.

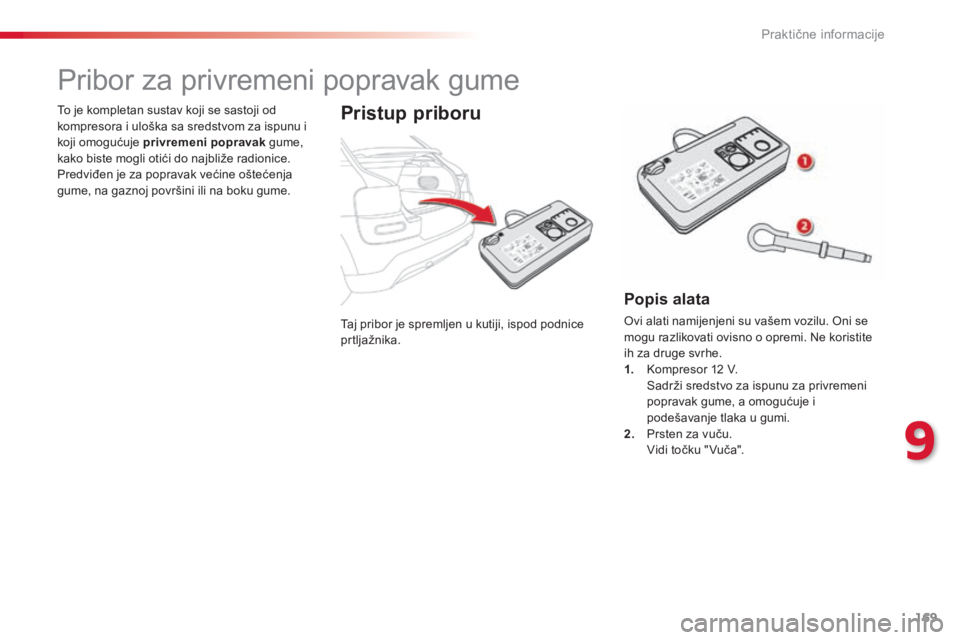

Pribor za privremeni popravak gume
Pristup priboru
Popis alata
ovi alati namijenjeni su vašem vozilu. on i se
mogu razlikovati ovisno o opremi. ne k oristite
ih za druge svrhe.
1.


k
o
mpresor 12 V.


s
a
drži sredstvo za ispunu za privremeni
popravak gume, a omogućuje i
podešavanje tlaka u gumi.
2.
P

rsten za vuču.
V

idi točku " Vuča".
9
Praktične informacije

170
C4-cactus_hr_Chap09_info-pratiques_ed02-2014
A. Prekidač položaja "Popravak" ili "na puhivanje".
B.
Prekidač za uključivanje "I" / isključivanje "O".C. Tipka za ispuhavanje.
D. M
anometar (bar i psi).
E.
P

retinac koji sadrži:
-

k
abel s adapterom za utičnicu 12 V,
-

r
azne nastavke za napuhivanje (lopte,
gume na biciklu …),

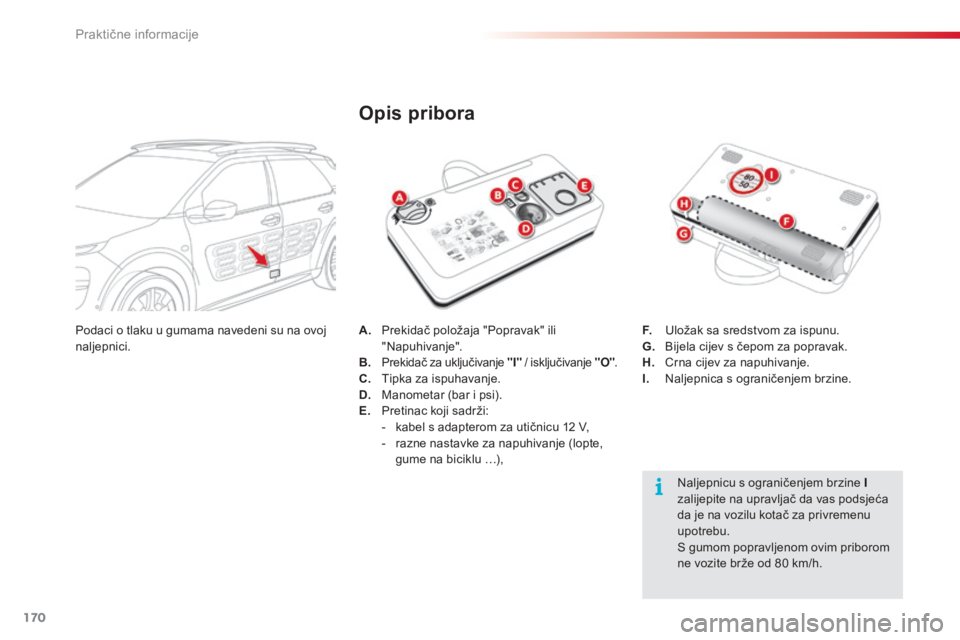

Opis pribora
naljepnicu s ograničenjem brzine I
zalijepite na upravljač da vas podsjeća
da je na vozilu kotač za privremenu
upotrebu.
s

gumom popravljenom ovim priborom
ne vozite brže od 80
km/h.
F.
U

ložak sa sredstvom za ispunu.
G.
B

ijela cijev s čepom za popravak.
H.
C

rna cijev za napuhivanje.
I.


n
a
ljepnica s ograničenjem brzine.
Podaci o tlaku u gumama navedeni su na ovoj
naljepnici.
Praktične informacije

171
C4-cactus_hr_Chap09_info-pratiques_ed02-2014

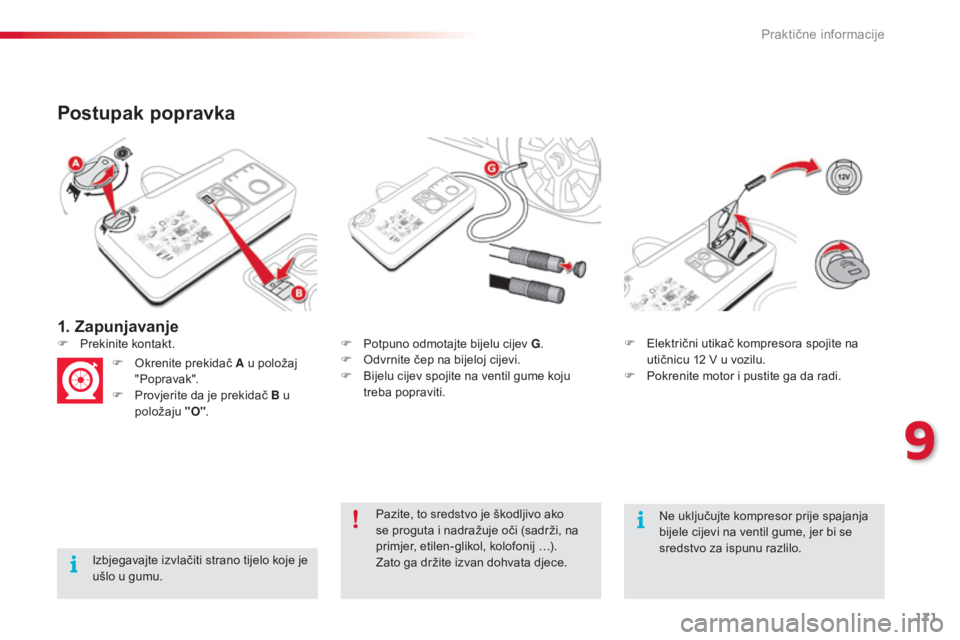

1. Zapunjavanje
Postupak popravka
izbjegavajte izvlačiti strano tijelo koje je
ušlo u gumu.F

P
otpuno odmotajte bijelu cijev G
.
F o
d
vrnite čep na bijeloj cijevi.
F
B
ijelu cijev spojite na ventil gume koju
treba popraviti.
F

P

rekinite kontakt.
F o
k
renite prekidač A u položaj
"Popravak".
F
P
rovjerite da je prekidač B u
položaju "O". F e
l
ektrični utikač kompresora spojite na
utičnicu 12 V u vozilu.
F
P
okrenite motor i pustite ga da radi.
Pazite, to sredstvo je škodljivo ako
se proguta i nadražuje oči (sadrži, na
primjer, etilen-glikol, kolofonij …).za to ga držite izvan dohvata djece.
ne u
ključujte kompresor prije spajanja
bijele cijevi na ventil gume, jer bi se
sredstvo za ispunu razlilo.
9
Praktične informacije

172
C4-cactus_hr_Chap09_info-pratiques_ed02-2014

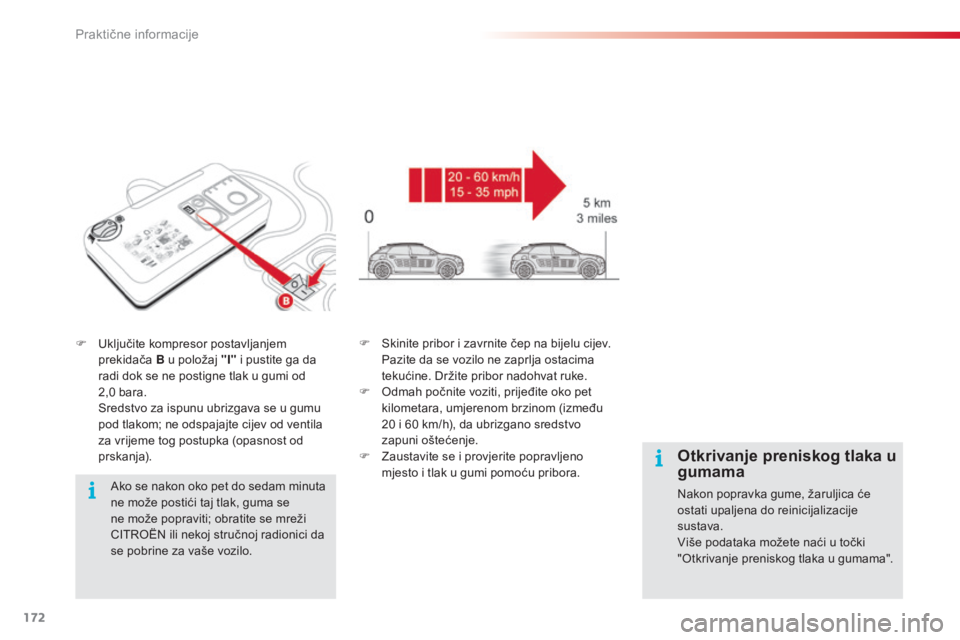

F Uključite kompresor postavljanjem prekidača B u položaj "I" i pustite ga da
radi dok se ne postigne tlak u gumi od
2,0
bara.


s
r
edstvo za ispunu ubrizgava se u gumu
pod tlakom; ne odspajajte cijev od ventila
za vrijeme tog postupka (opasnost od
prskanja).
ak

o se nakon oko pet do sedam minuta
ne može postići taj tlak, guma se
ne može popraviti; obratite se mreži
C
iTr

o
Ën
ili nekoj stručnoj radionici da
se pobrine za vaše vozilo. F
sk inite pribor i zavrnite čep na bijelu cijev. P
azite da se vozilo ne zaprlja ostacima
tekućine.
d
r
žite pribor nadohvat ruke.
F
o
d
mah počnite voziti, prijeđite oko pet
kilometara, umjerenom brzinom (između
20
i 60 km/h), da ubrizgano sredstvo
zapuni oštećenje.
F
z
a
ustavite se i provjerite popravljeno
mjesto i tlak u gumi pomoću pribora.
Otkrivanje preniskog tlaka u
gumama
nakon popravka gume, žaruljica će
ostati upaljena do reinicijalizacije
sustava.
Više podataka možete naći u točki
"
ot

krivanje preniskog tlaka u gumama".
Praktične informacije

173
C4-cactus_hr_Chap09_info-pratiques_ed02-2014

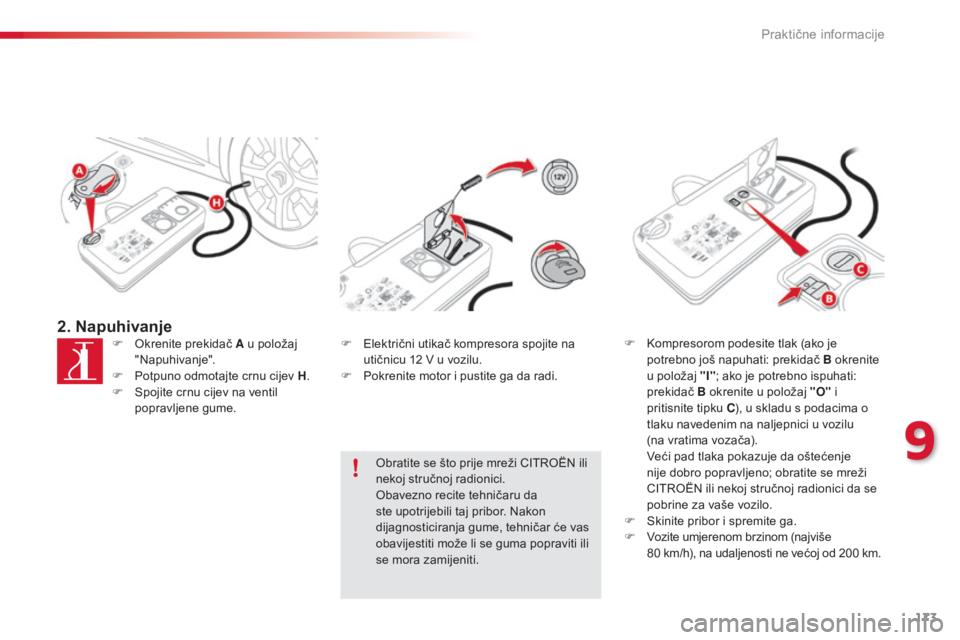

2. NapuhivanjeF okrenite prekidač A u položaj "na puhivanje".
F

P
otpuno odmotajte crnu cijev H .
F
s
p
ojite crnu cijev na ventil
popravljene gume. F
el ektrični utikač kompresora spojite na
utičnicu 12 V u vozilu.
F

P
okrenite motor i pustite ga da radi.
ob

ratite se što prije mreži C
iTr
o
Ën
ili
nekoj stručnoj radionici.
ob

avezno recite tehničaru da
ste upotrijebili taj pribor.
n
a
kon
dijagnosticiranja gume, tehničar će vas
obavijestiti može li se guma popraviti ili
se mora zamijeniti. F
ko mpresorom podesite tlak (ako je
potrebno još napuhati: prekidač B okrenite
u položaj "I" ; ako je potrebno ispuhati:
prekidač B okrenite u položaj "O" i
pritisnite tipku C), u skladu s podacima o
tlaku navedenim na naljepnici u vozilu
(na vratima vozača).
V

eći pad tlaka pokazuje da oštećenje
nije dobro popravljeno; obratite se mreži
C
iTr

o
Ën
ili nekoj stručnoj radionici da se
pobrine za vaše vozilo.
F
s
k
inite pribor i spremite ga.
F
V

ozite umjerenom brzinom (najviše
80
km/h), na udaljenosti ne većoj od 200 km.
9
Praktične informacije

174
C4-cactus_hr_Chap09_info-pratiques_ed02-2014

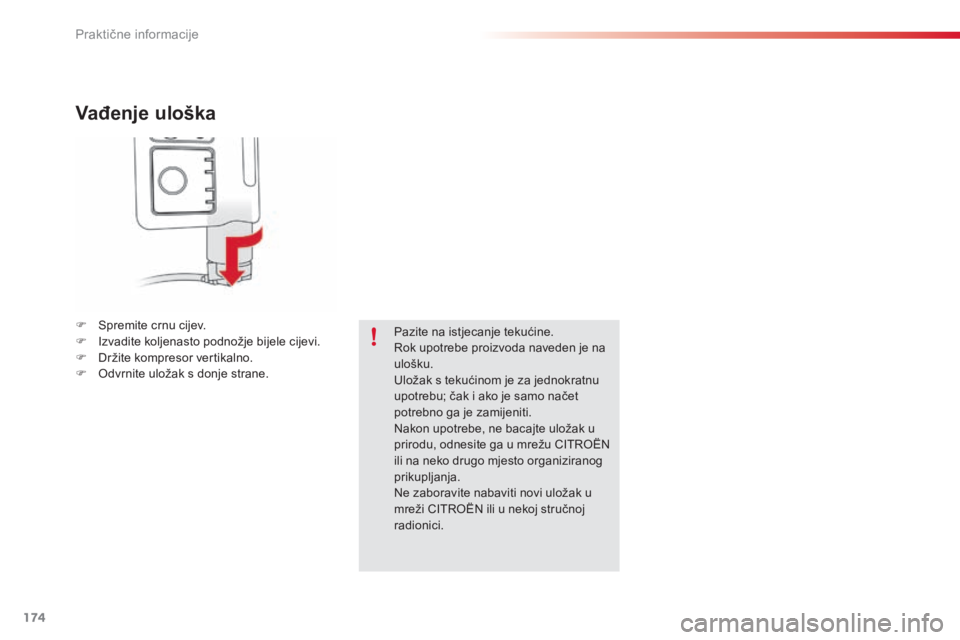

Vađenje uloška
F spremite crnu cijev.
F iz vadite koljenasto podnožje bijele cijevi.
F
d
r
žite kompresor vertikalno.
F
o
d
vrnite uložak s donje strane. Pazite na istjecanje tekućine.
ro

k upotrebe proizvoda naveden je na
ulošku.
Uložak s tekućinom je za jednokratnu
upotrebu; čak i ako je samo načet
potrebno ga je zamijeniti.
na

kon upotrebe, ne bacajte uložak u
prirodu, odnesite ga u mrežu C
iTr

o
Ën

ili na neko drugo mjesto organiziranog
prikupljanja.
ne z

aboravite nabaviti novi uložak u
mreži C
iTr

o
Ën
ili u nekoj stručnoj
radionici.
Praktične informacije

175
C4-cactus_hr_Chap09_info-pratiques_ed02-2014

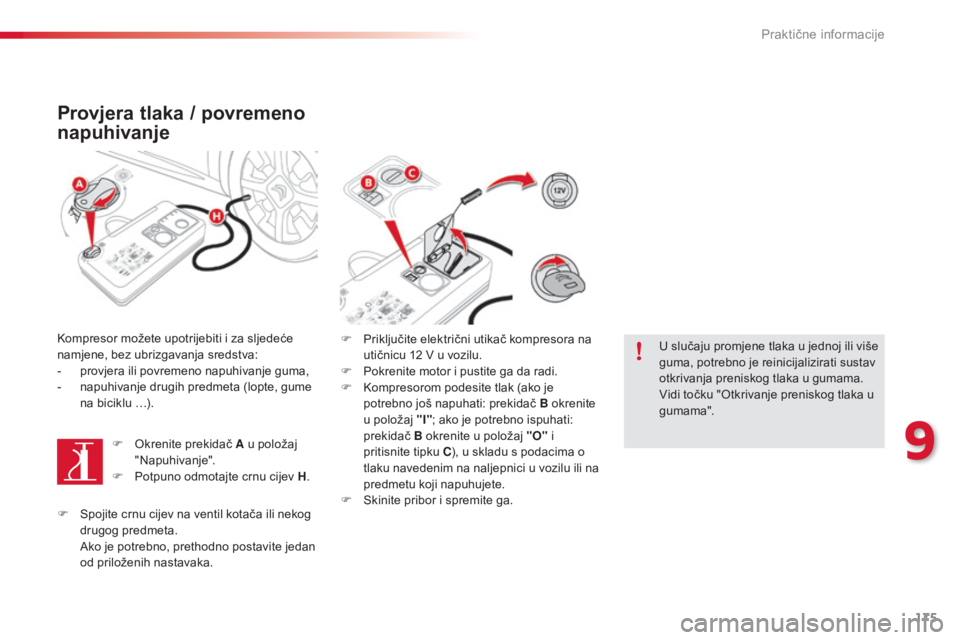

Provjera tlaka / povremeno
napuhivanje
kompresor možete upotrijebiti i za sljedeće
namjene, bez ubrizgavanja sredstva:
-
p
rovjera ili povremeno napuhivanje guma,
-

n
apuhivanje drugih predmeta (lopte, gume
na biciklu …).
F
o
k
renite prekidač A u položaj
"
na

puhivanje".
F

P
otpuno odmotajte crnu cijev H .F
P riključite električni utikač kompresora na
utičnicu 12
V u vozilu.
F

P
okrenite motor i pustite ga da radi.
F
k
o
mpresorom podesite tlak (ako je
potrebno još napuhati: prekidač B okrenite
u položaj "I" ; ako je potrebno ispuhati:
prekidač B okrenite u položaj "O" i
pritisnite tipku C), u skladu s podacima o
tlaku navedenim na naljepnici u vozilu ili na
predmetu koji napuhujete.
F
s
k
inite pribor i spremite ga.U slučaju promjene tlaka u jednoj ili više
guma, potrebno je reinicijalizirati sustav
otkrivanja preniskog tlaka u gumama.
Vidi točku "
ot

krivanje preniskog tlaka u
gumama".
F
s
p
ojite crnu cijev na ventil kotača ili nekog
drugog predmeta.


a
k
o je potrebno, prethodno postavite jedan
od priloženih nastavaka.
9
Praktične informacije

176
C4-cactus_hr_Chap09_info-pratiques_ed02-2014

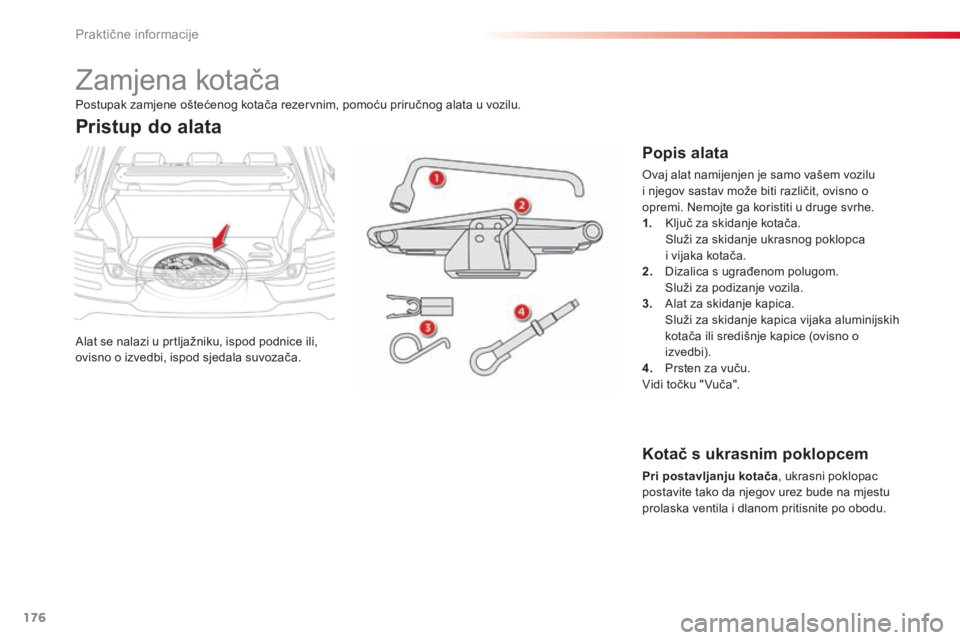

zamjena kotača
alat se nalazi u prtljažniku, ispod podnice ili,
ovisno o izvedbi, ispod sjedala suvozača.
Pristup do alata
Popis alata
ovaj alat namijenjen je samo vašem vozilu
i njegov sastav može biti različit, ovisno o
opremi. n
e
mojte ga koristiti u druge svrhe.
1.


k
l
juč za skidanje kotača.


s
l
uži za skidanje ukrasnog poklopca
i vijaka kotača.
2.


d
i
zalica s ugrađenom polugom.


s
l
uži za podizanje vozila.
3.


a
l
at za skidanje kapica.


s
l
uži za skidanje kapica vijaka aluminijskih
kotača ili središnje kapice (ovisno o
izvedbi).
4.
P

rsten za vuču.
Vidi točku " Vuča".
Postupak zamjene oštećenog kotača rezervnim, pomoću priručnog alata u vozilu.
Kotač s ukrasnim poklopcem
Pri postavljanju kotača
, ukrasni poklopac
postavite tako da njegov urez bude na mjestu
prolaska ventila i dlanom pritisnite po obodu.
Praktične informacije

177
C4-cactus_hr_Chap09_info-pratiques_ed02-2014
F Povlačenjem otkopčajte kutiju s alatom.
re
zervni kotač nalazi se ispod podnice
prtljažnika.

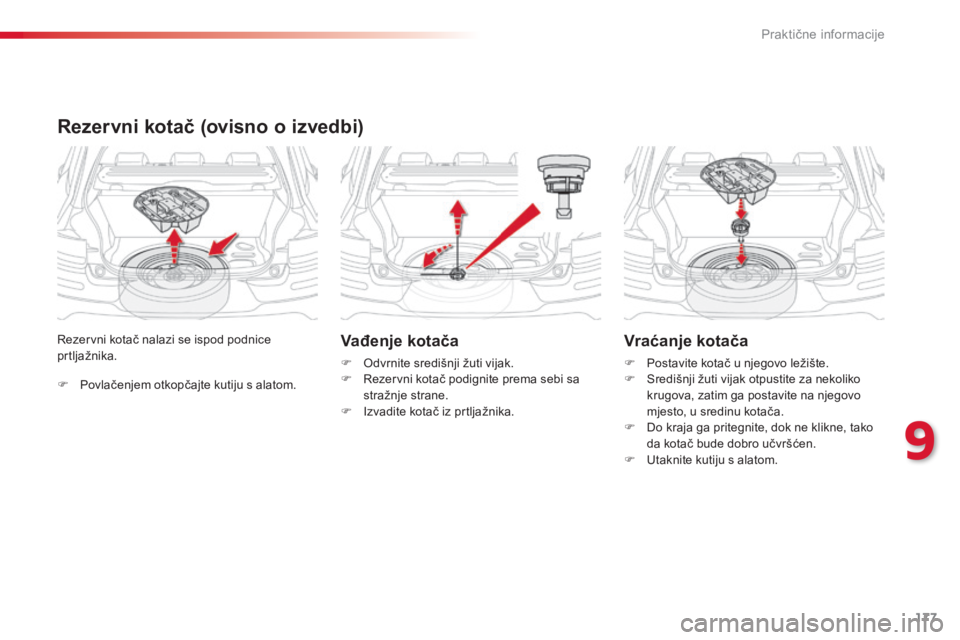

Rezervni kotač (ovisno o izvedbi)
Vađenje kotača
F odvrnite središnji žuti vijak.
F re zervni kotač podignite prema sebi sa
stražnje strane.
F
i
z
vadite kotač iz prtljažnika.
Vraćanje kotača
F Postavite kotač u njegovo ležište.
F sr edišnji žuti vijak otpustite za nekoliko
krugova, zatim ga postavite na njegovo
mjesto, u sredinu kotača.
F
d
o k
raja ga pritegnite, dok ne klikne, tako
da kotač bude dobro učvršćen.
F

U
taknite kutiju s alatom.
9
Praktične informacije

178
C4-cactus_hr_Chap09_info-pratiques_ed02-2014

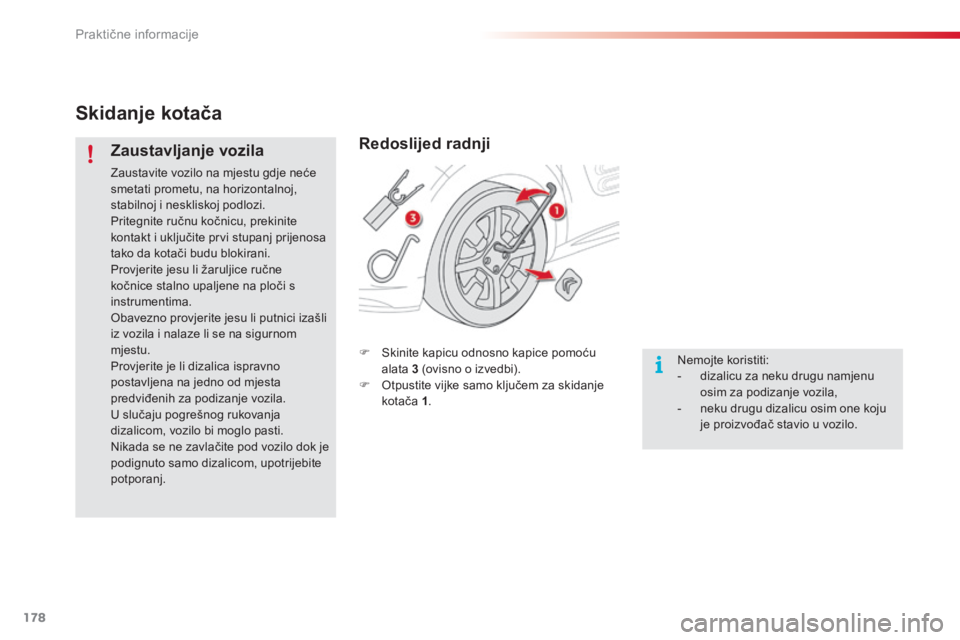

Skidanje kotača
Zaustavljanje vozila
zaustavite vozilo na mjestu gdje neće
smetati prometu, na horizontalnoj,
stabilnoj i neskliskoj podlozi.
Pritegnite ručnu kočnicu, prekinite
kontakt i uključite prvi stupanj prijenosa
tako da kotači budu blokirani.
Provjerite jesu li žaruljice ručne
kočnice stalno upaljene na ploči s
instrumentima.
ob
avezno provjerite jesu li putnici izašli
iz vozila i nalaze li se na sigurnom
mjestu.
Provjerite je li dizalica ispravno
postavljena na jedno od mjesta
predviđenih za podizanje vozila.
U slučaju pogrešnog rukovanja
dizalicom, vozilo bi moglo pasti.
ni

kada se ne zavlačite pod vozilo dok je
podignuto samo dizalicom, upotrijebite
potporanj.
Redoslijed radnji
F skinite kapicu odnosno kapice pomoću alata 3
(ovisno o izvedbi).
F
o
t
pustite vijke samo ključem za skidanje
kotača 1.ne
mojte koristiti:
-

d
izalicu za neku drugu namjenu
osim za podizanje vozila,
-

n
eku drugu dizalicu osim one koju
je proizvođač stavio u vozilo.
Praktične informacije
